Работа с электричеством всегда связана с определённым риском, ведь человек может получить электротравму не только лишь так как он пренебрёг простыми правилами техники безопасности. Если на электрическом оборудовании отсутствуют плакаты и знаки по электробезопасности, то такая недальновидность и прямое нарушение охраны труда может просто стать предпосылкой злосчастного варианта, и роль информационных табличек, листовок, наклеек тяжело переоценить. Они нужны для того дабы исключить возможность подачи напряжения на электрическое оборудование, подвергающееся осмотру либо ремонту, и это далековато не единственная область их использования, беря во внимание видовое обилие плакатов, несущих какую-либо информацию.

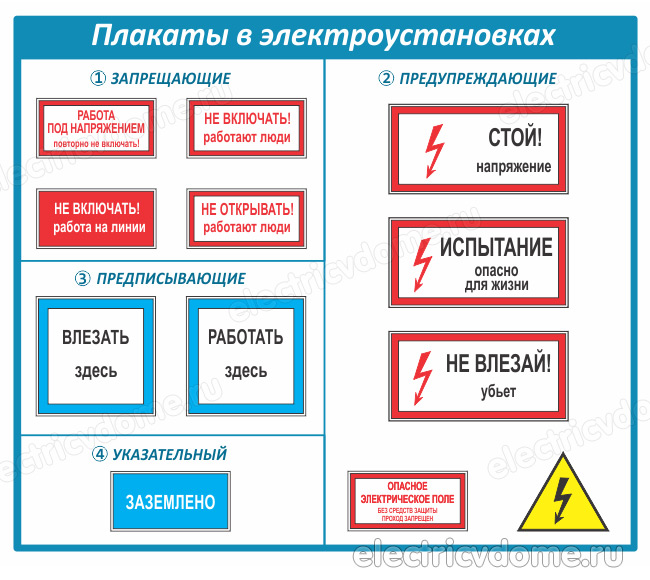

Систематизация информационных плакатов и символов
Плакаты по электробезопасности, используемые в электроустановках, применяются для информирования персонала, также людей, кому дорога собственная жизнь.
Пожалуй, самым распространённым изречением является «не влезай, убьёт!», и в большинстве случаев эта надпись дополняется устрашающей картинкой – черепом, пробитым молнией. Вообщем, плакаты и знаки электробезопасности отличаются своим видовым многообразием, потому их принято разделять на несколько групп.
По принципу установки они бывают, как переносными, так и стационарными, а по предназначению, их принято систематизировать на несколько групп:
- Предупреждающие знаки. «Сигнализируют» о том, что на маленьком расстоянии размещено электрическое оборудование, тесноватый контакт с которым может стать предпосылкой получения электротравмы.
- Запрещающие. Такие плакаты предупреждают, что есть риск попасть под действие напряжения. Часто запрещающие таблички можно найти на корпусах электрического оборудования.
- Указывающие. Обычно инсталлируются там, где нужна точно показать размещение переносного заземления (место заземления на электроустановке).
- Предписывающие. Указывают на то, что все работы нужно создавать с полным соблюдением правил техники безопасности.
Рекомендуется использовать плакаты и знаки безопасности, сделанные из пластика, являющегося диэлектриком. Если же токоведущие элементы электроустановок находятся на некотором удалении, то разрешается применять железные таблички. Надписи на плакаты и знаки по электробезопасности наносятся красками, способными выдержать воздействие брутальных сред: ультрафиолета, температурных перепадов, высочайшей влажности. Броско, что сейчас нужные знаки через трафарет рисуются изредка, так как на замену устаревшим методам пришли новые, подразумевающие наклеивание плёнки с уже готовым изображением. По мере надобности, следует позаботиться о подсветке.
Вспомогательные таблички
Они предусмотрены, сначала, для информирования. Самой распространённой и отлично известной вспомогательной табличкой является «Посторонним вход воспрещён». Не считая того, когда речь идёт о ремонте и эксплуатации электроустановок, то могут быть применены такие таблички, как «380 В», «Оборудование в работе», «Кабель под напряжением», «Кабели высокого напряжения», «Охранная зона полосы электропередачи», «Деление сети. Кабель под напряжением» и пр.
Запрещающие знаки и плакаты
Дабы исключить случайную подачу напряжения при осуществлении осмотра и ремонта электрического оборудования применяются запрещающие знаки и плакаты по электробезопасности. К подобного рода «информаторам» относятся:
- Плакат «Опасно! Без средств защиты не заходить!». Является предупреждением, что человек заходит в зону деяния электрического поля, и дабы ему войти, необходимо озаботиться наличием электрозащитных средств.
- «Высокое напряжение. Небезопасно для жизни!» — символ по электробезопасности, указывающий на фактор, способный стать опасностью для жизни человека.
- Плакат «Не включать! Работают люди!». «Информатор» относится к уровню нестационарных, и эта надпись предполагает, что в текущий момент времени подавать напряжение строжайше запрещен. Где вывешивается плакат «Не включать! Работают люди!»? На любые органы управления коммутационных аппаратов. Это делается для того дабы предупредить подачу напряжения, а не считая того, данный символ устанавливается около снятых предохранителей.
- Плакат «Работа под напряжением. Повторно не включать». Значит, что не следует 2-ой раз включать выключатели ВЛ, если они уже были отключены. Данные плакаты вывешиваются, когда выполняются ремонтные работы под напряжением. Место расположения – ключи управления.
- Плакат «Не включать! Работа на линии». Показывает на то, что подавать напряжение на линию запрещено. «Информатор» относится к уровню переносных и вывешивается на приводах управления либо ключах.
Предупреждающие знаки и плакаты
Если человек приближается на небезопасное расстояние к токоведущим элементам, то предупреждающие плакаты и знаки по электробезопасности непременно его об этом известят.
- «Стой! Напряжение». Это предупреждение о том, что человек приближается к токоведущим элементам, находящимся под напряжением. Данный плакат является нестационарным.
- «Не влезай! Убьёт» — символ, отлично знакомый всем с юношества. В качестве дополнительного «украшения» применяется череп либо молния. Символ показывает на то, что не надо взбираться ввысь по опоре ЛЭП либо столбы, так как есть возможность получения электротравмы. Вариант более грустного финала явственно отображён во 2-ой части надписи.
- Плакат «Испытание. Небезопасно для жизни!». Если проводятся высоковольтные тесты, то таковой плакат обязательно вывешивается на огораживании.
- «Осторожно! Электрическое напряжение!» — символ, говорящий о том, что есть возможность попадания под воздействие электрического тока. Очень нередко жёлтый треугольник с чёрной молнией и чёрной каемкой можно повстречать на оборудовании, машинах, дверях помещений и других поверхностях. Броско, что у этой «картинки» есть и 2-ое название – символ «Опасность поражения электрическим током».
Предписывающие знаки
Дабы чётко указать место проведения работ в электроустановках, также дать осознать, где конкретно размещены неопасные проходы и подходы, применяются предписывающие плакаты:
- «Влезать здесь» — символ, указывающий более неопасный путь подъёма на высоту. Данный плакат может быть представлен в 2-ух вариантах.
- «Работать здесь» — это переносной плакат, позволяющий персоналу доподлинно выяснить, где конкретно находится рабочее место. Символ «Работать здесь» тоже бывает 2-ух видов. Это может быть белоснежный круг на светло-зелёном фоне, вовнутрь которого помещается надпись, либо же белоснежный квадрат с широкой голубой каемкой, с соответственной надписью снутри.
Указывающие знаки и плакаты
Данная категория представлена всего одним «экземпляром», и это – символ заземления. При каких обстоятельствах и зачем вывешивается плакат «Заземлено»? Данный символ устанавливается, когда нужна известить персонал, что на электроустановку воспрещается подавать напряжение, так как она заземлена. Табличка вывешивается на привод коммутационных устройств, и она может «мирно соседствовать» с запрещающим плакатом, но при всем этом «Заземлено» всегда имеет ценность, а оттого вывешивается таким макаром, дабы она оказалась на фронтальном плане. Символ «Заземлено» представляет собой светло-синий прямоугольник, вовнутрь которого помещена соответственная надпись, выполненная белоснежными знаками.
Требования к изготовлению и эксплуатации символов электробезопасности
Если необходимо «оставить» символ на каменной, железобетонной либо древесной поверхности, то готовое изделие, представленное в виде плёнки требуемых размеров с соответственной надписью, применять очень проблематично. Потому требуемая надпись – предупреждающая либо запрещающая наносится краской через трафарет. На железные, окрашенные либо другие гладкие поверхности может быть наклеена самоклеящаяся табличка.
Дабы получить всю подходящую информацию, касающуюся установки, размеров и формы символов, нужно ознакомиться с пт 18,5 (приложение
ПЭЭС. Габаритные размеры информационных плакатов и символов могут быть увеличены либо уменьшены, но в определённом соотношении к размерам, обозначенным в ГОСТ. Повышение/уменьшение кратно двум. К примеру: 2:1, 4:1 и т.д. Знаки старенького эталона можно подменять современными аналогами по мере износа.
Специфичность применения плакатов и символов безопасности
Основная цель применения плакатов и символов безопасности в предупреждении о том, что существует опасность (временная или неизменная) поражения электричеством. Также эти средства позволяют найти неопасные зоны для профессионалов, выполняющих определенные функции, предупредить критичные для здоровья и жизни соприкосновения человека с техническими средствами коммутационного типа, пребывающими под напряжением.
Предусмотрен мобильный вариант применения плакатов и стационарный. Для символов типично неизменное размещение. Плакаты принадлежат к одной из 4 категорий. Зависимо от текстового и графического содержимого они делают определенную функцию. Ниже рассмотрены более детально особенности эксплуатации часто встречающихся вариантов.
Предупреждающие плакаты
Функция этих средств предупреждения в том, что они указывают о приближении на опасное расстояние до конструктивных частей, пребывающих под воздействием высокого напряжения.
«Не влезай. Уничтожит!»
Говорит об угрозы, которой подвергается человек, решивший подняться по определенной конструкции (опоре полосы электропередач). Существует риск поражения организма из-за соприкосновения с элементами, по которым в реальный момент проходит ток. Плакат располагается на устройствах распределительного типа, на близкорасположенных конструкциях к тем, что применяются электриками для подъема к участкам работы, размещенным на определенном расстоянии от уровня грунта.
«Стой. Напряжение»
Служит сигналом о риске получения травмы из-за электротока. Сфера использования – аппаратура, напряжением до 1000 В и поболее. Для установки плаката в распределительных устройствах закрытого типа подходят огораживания (временные), отделяющие проводники, пребывающие под высочайшим напряжением (при снятых стационарных барьерах), также определители проходов, доступ к которым временно блокирован. Подходят и стационарные огораживания отдельных секторов в конкретной близости от сектора, где в реальный момент работают люди. В открытых распределительных устройствах плакат применяется вблизи с точкой проведения работ.
«Испытание. Небезопасно для жизни»
Свидетельствует о риске поражения электричеством, так как в обозначенном месте проводятся технические мероприятия, предусматривающие использование напряжения (завышенного).
Для установки плаката применяются технические средства, ограждающие токоведущие элементы, и эксплуатируемая при опытах аппаратура.
Запрещающие плакаты
Применяются в случаях, когда нужно обезопасить персонал, выполняющий временные работы на определенных участках. При всем этом следует исключить возможность случайной (неверной) подачи тока в надлежащие зоны средством коммутационных устройств, так как пребывающие там спецы подвергнутся воздействию небезопасного для жизни напряжения.
«Не включать. Работают люди»
Воспрещает подачу электротока к местам, в каких производятся определенные временные работы. Для его установки применяются разные виды частей оборудования, а именно:
- устройства коммутационного предназначения;
- кнопки и ключи, обеспечивающие дистанционное управление;
- включатели (выключатели);
- рубильники;
- автоматы.
Применяется в аппаратуре, предусматривающей прохождение электричества до тысячи вольт и поболее.
«Не включать. Работа на линии»
Воспрещает подачу электричества на отрезок полосы в моменты, когда там проводятся определенные виды работ. Применим для линий как кабельного, так и воздушного типа. Местами его размещения являются:
- кнопки управления;
- ключи;
- приводы.
Внедрение аналогично описанному чуть повыше плакату.
«Не открывать. Работают люди»
В определенных ситуациях газовая смесь, попавшая в зону работы профессионалов, может стать предпосылкой суровых последствий, прямо до травмирования и смертельного финала. Таковы последствия и несанкционированного проникания сжатого воздуха. Во избежание схожих ситуаций предвидено внедрение плаката, устанавливаемого на разные элементы оборудования, а именно:
- задвижки;
- вентили;
- пневмоприводы;
- воздуховоды.
Сферой эксплуатации являются установки, обслуживаемые сотрудниками разных компаний электроэнергетики.
Предписывающие плакаты
Нужны для обозначения мест, специально отведенных для работы. Также указывают неопасный и беспрепятственный доступ к необходимым участкам.
Указательные плакаты
Позволяют указать места, применимые для неопасного выполнения нужных операций («Работать здесь») и путей подхода к ним. Если подразумевается работа на определенной высоте, нужен плакат «Влезать здесь». При помощи таблички «Заземлено» указываются точки, куда в определенные моменты недопустима подача электричества. Плакаты этой группы интенсивно применяются персоналом электрических станций во время ремонтных, профилактических и других мероприятий.
Знаки безопасности
Средством особых табличек, а именно «Осторожно! Электрическое напряжение» можно предупредить о зонах с опасностью поражения электричеством. Такие таблички крепятся на неизменной базе. Область применения: железобетонные опоры высоковольтных линий, подстанции, электростанции. К размещению знака предъявляются определенные требования относительно внешнего облика и специфичности установки.
Для производства символов и плакатов применяются материалы с высочайшими электроизоляционными качествами. А именно:
- полистирол;
- гетинакс;
- текстолит.
Изделия из металаа допустимы к эксплуатации лишь на участках открытых электроустановок. Допустимо повышение размеров плакатов в соответственных пропорциях, когда их приходиться располагать на крупногабаритном электрическом оборудовании. Коэффициент роста в таких случаях равен 2,4 либо 6, зависимо от размеров аппаратуры.
