Когда тушение пожаров на энергообъектах проводится на не отключенном электрическом оборудовании и на электроустановках, установлено нормативными документами для данного объекта, находящихся под напряжением, применяют воду в виде малогабаритных струй из стволов РСК-50 (d = 11, 5мм), РС-50 (d = 13мм) и распыленных из стволов с насадками НРТ – 5, но предпочтение негорючим газам порошковым и комбинированным составам (углекислота с хладоном либо распыленная вода с порошком). Подача хоть какой пены ручными средствами при тушении электроустановок под напряжением категорически воспрещается. Малые неопасные расстояния от насадков водяных стволов до электроустановок под напряжением приведены в (табл. 13.7)
Неопасные расстояния выбраны с учетом отсутствия пороговых осязаемых токов утечки, также потенциалов и напряженности электрического поля, значения которых наименее нормативных.
В связи с тем, что в критериях тушения пожара не всегда представляется вероятным верно найти фактическое расстояние, позиции пожарных, подающих средства, с учетом неопасных расстоянии до определенных электроустановок определяются и уточняются в процессе проведения тактических занятий (учений), а потом в план пожаротушения.
Малые неопасные расстояния от пылающих электроустановок под напряжением при подаче огнетушащих веществ из ручных стволов
Используемое огнетушащее вещество и устройство для его подачи под давлением 0,4МПа
Неопасные расстояния, м до пылающих электроустановок, находящихся под напряжением, кВ
Вода (малогабаритная струя) подаваемая из стволов РСК — 50 (11,5) и РС — 50 (13)
Вода (распыленная струя) подаваемая из стволов с насадками НРТ
Огнетушащие порошковые составы; одновременная подача распыленной воды и огнетушащих порошков.
Эти расстояния приняты из условия прохождения через ствольщика тока силой до 0,5мА, который не является небезопасным для человека. Ток 100мА и поболее представляет опасность для жизни людей. Ток от 50 до 50 мА может вызвать паралич дыхания, от 20 до 25 мА – паралич рук, от 0,6 до 1,5мА — дрожание пальцев.
Заземление ручных пожарных стволов и насосов пожарных автомобилей при тушении электроустановок, находящихся под напряжением, должно осуществляться при помощи стационарного контура, который имеется на всех энергетических объектах, также при помощи гибких медных проводов сечением более 10 мм2, снабженных особыми струбцинами для подключения к заземленным конструкциям (гидрантам водопроводных сетей, железным опорам отходящих воздушных полосы электропередачи, обсадным трубам артезианских скважин, шурфов и т. п.).
Места подключения к заземленным конструкциям должны определяться спецами энергообъекта, вноситься в графическую часть плана пожаротушения и обозначаться надлежащими знаками заземления.
Ручные пожарные стволы и насосы пожарных автомобилей должны заземляться отдельными заземлителями. При подаче воды от внутреннего водопровода заземляются только стволы.
Личные изолирующие электрозащитные средства (ИИЭС) (диэлектрические перчатки, боты либо сапоги) нужно использовать для обеспечения неопасной работы персонала и пожарных, участвующих в тушении пожаров электроустановок, находящихся под напряжением.
Ликвидация горения трансформаторов, реакторов и масляных выключателей осуществляется подачей пены средней кратности с интенсивностью подачи раствора пенообразователя 0,2 л/(м2с), также тонкораспыленной водой с интенсивностью 0,1 л/(м2с).
Если масло пылает над крышкой трансформатора и ниже ее масляный бак не поврежден, то на тушение вводят один-два ручных водяных ствола с насадками НРТ-5, которые обеспечивают лучший расход воды при интенсивности подачи 0,2-0,24 л/(м2с). Если расширительный бачок на трансформаторе оказывается в огне, часть масла, равную его объему (приблизительно 10 объема масла в баке трансформатора), сливают в аварийную емкость. Больше сливать масла из трансформатора (реактора) воспрещается, т.к. это может привести к повреждению внутренних обмоток и усложнению пожара.
Если в критериях пожара крышка трансформатора сорвана, то масло может пылать в баке и вокруг трансформатора. В данном случае сначала ликвидируют горение масла вокруг трансформатора распыленной водой, воздушно-механической пеной средней кратности либо в композиции распыленной струей и огнетушащими порошками сразу. Если тушение масла создают распыленными струями, стволы целенаправлено располагать по периметру пожара умеренно, а при тушении пеной либо комбинированным методом огнетушащие вещества подают в сопутствующем потоке воздуха. Это более действенный прием, обеспечивающий поступление порошка и распыленной воды в зону горения сразу. Тушение масла в баке при сорванной крыше производят пеной средней кратности, которую подают при помощи пеноподъемников либо выдвижных лестниц.
Пылающие трансформаторы, перед подачей огнетушащих веществ, отключают со всех боков и заземляют. Защиту примыкающих трансформаторов, реакторов, масляных выключателей производят распыленными водяными струями.
При разрушении масляных баков, трубопроводов либо выбросе масла происходит растекание его по местности. Для предотвращения растекания пылающего масла в процессе тушения делают заградительные валы из земли либо песка, либо отводные каналы с учетом рельефа местности. Сразу готовят нужное количество сил и средств для тушения пылающего трансформатора, а для остывания баков примыкающих трансформаторов по мере готовности вводят струи воды с интенсивностью 0,5-1 л/с на 1 м периметра бака трансформатора. В процессе тушения РТП не должен допускать распространения огня по вентиляционным каналам, в помещениях трансформаторных и распределительных устройств, принимать конструктивные меры по защите щитов управления. При подаче стволов избегать попадания воды на нагретые фарфоровые части аппаратов, изоляторы и разрядники.
Подача огнетушащих веществ на ликвидацию горения в кабельных сооружениях. Ликвидация горения в кабельных туннелях производят воздушно-механической пеной средней кратности, распыленной водой, водяным паром, диоксидом углерода (углекислым газом), составом 3,5, которые подают от стационарных установок автоматического запуска, также от передвижных средств. Стационарные установки пенного и водяного тушения имеют устройства для подключения пожарных машин и подачи от них огнетушащих веществ в туннели через стационарные пеногенераторы и распылители.
При выходе из строя либо отсутствии стационарных систем тушение пожаров в кабельных туннелях производят пожарные подразделения от передвижных средств. В практике более обширно применяют пеногенераторы типа ГПС либо их аналоги.
Приемы подачи пены средней кратности в пылающие кабельные отсеки зависят от расстояния до очага пожара, от входов либо люков в отсеки, наклона туннеля, наличия маслонаполненных кабелей и направления движения воздуха по туннелю. Если горение происходит между лючками, то пену подают в ближний лючок, а 2-ой открывают для удаления дыма. При наличии в кабельном отсеке 3-х люков либо 2-ух входов и лючка в последние лючки (входы) подают пену, а средний лючок
вскрывают для выпуска дыма.
При пожаре в наклонном кабельном туннеле пену целесообразнее подавать в лючок отсека, расположенный выше очага пожара, т.к. он будет лучше заполняться пеной. Если горение происходит в наклонном туннеле с маслонаполненными кабелями, пену подают в лючок отсека, расположенный ниже очага горения, дабы предупредить резвое распространение горения по уклону, а 2-ой лючок вскрывают для выпуска дыма (рис. 13.8.)

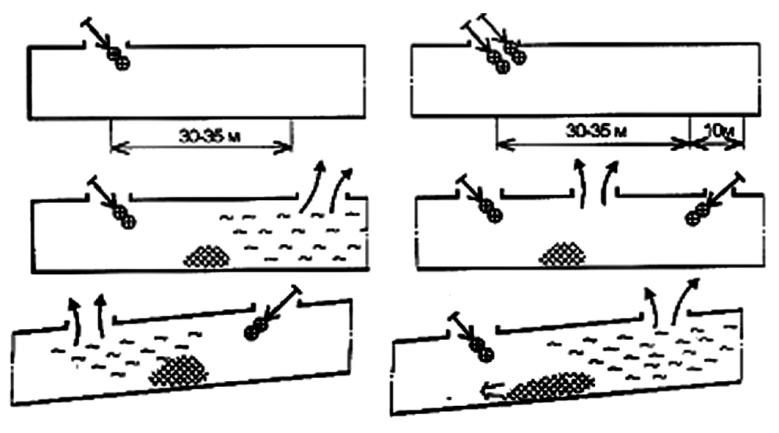

Рис. 13. 8. Варианты подачи пены средней кратности в отсеки
Опыты демонстрируют, что в горизонтальном туннеле сечением 2х2м предельное расстояние продвижения пены, подаваемой одним ГПС – 600 в течение расчетного времени тушения, не превосходит 30 – 35м. Если расстояние от места превосходит предельное растекание пены, в этих случаях дополнительно вводят 1-2 ГПС в тот же лючок. Тогда предельное растекание пены возрастает приблизительно на 10 м из расчета на каждый дополнительный генератор. В отдельных случаях для подачи пены либо выпуска дыма и понижения температуры при помощи инженерной техники либо автомобилей технической службы вскрывают плиты, перекрытия кабельного туннеля., устанавливают дымососы на подачу либо отбор воздуха.
Количество пены принимают равным трем объемам кабельного отсека, а время ее подачи равным 15 мин. Для ликвидации горения в кабельных сооружениях нужно применять пеногенераторные установки (ПГУ-250 либо ПГУ-400, также применяются ДП 7 производительностью 120м3/мин), дымососы ДП -7 и ПД — 30.
Нужное количество ПГУ для тушения пожаров в кабельных помещениях определяют аналогично, по объему помещения.
В кабельных туннелях, не разбитых на отсеки, прежде всего, пену подают в лючки, находящиеся по обе стороны предполагаемого места очага, а в следующие лючки либо просветы подают запасные генераторы (ПГУ). После чего вводят расчетное количество ГПС (ПГУ) в лючки либо просветы, находящиеся между граничными лючками.
Для неплохого наполнения отсеков пеной, дабы не создавалось сопротивление ее продвижению, нужно обеспечить выпуск воздуха через лючки либо просветы. Для роста дальности продвижения пены по кабельному туннелю можно применять дымососы, которые вместе с удалением дыма сразу облагораживают условия ее растекания.
При объемном заполнении кабельных сооружений воздушно-механической пеной средней (высочайшей) кратности через дверные просветы, пеногенераторы закрепляют в высшей части дверной коробки. После установки пеногенераторов и их заземления личный состав отходит в неопасное место и следит за их работой, а водители пожарных машин должны подавать пену в диэлектрических ботах и перчатках.
Для предотвращения резвого распространения огня в примыкающие отсеки и помещения целенаправлено сходу закрыть двери в межсекционных перегородках и отключить вентиляционную систему. Для защиты кабельных полуэтажей, помещений релейных щитов и щитов управления вводят пеногенераторы ГПС-600 либо стволы распылители с насадками НРТ-5 и НРТ-10. При ликвидации горения в вертикальных кабельных шахтах действенным является подача воды из высшей части шахты при помощи стволов с насадками НРТ- 5 и НРТ-10.
Какими огнетушителями можно тушить электроустановки: 3 главных правила
Для начала, необходимо ознакомиться с теорией и обратиться к своду правил 2009 года.
Правила содержат в себе следующие 3 пт:
- Порошковый огнетушитель может быть применен для истребления огня в установке до 1000 В;
- Огнетушитель углекислотный сотворен для погашения электрооборудований с показателем от 10000 В;
- Если в диоксиде углерода содержится более 0,0006% паров воды, а тушащее средство не превосходит в работе 3-х метров, то такое средство можно применять только для устранения пожара в оборудовании под напряжением 1кВ.
Тут все доступно и понятно, но в правилах не указаны аспекты, которые следует учесть при использовании того либо другого средства тушения. Необходимо разобраться с тем, какой огнетушитель зачем подходит.
Для пылающих средств напряжение которых выше 1000 В, применяются порошковый и углекислотный тип установки, их использование верно описано в правилах. Ими так же тушат включенные электроприборы либо в пылающих точках, но не стоит забывать, что пожаротушение можно проводить только с разрешения выше стоящих органов, только ответственный должен заниматься этим вопросом и держать под контролем применяемые вещества. Ответственность за все несет диспетчер, который отвечает за оборудование находящееся на его местности.
Какие огнетушители можно использовать для тушения электрического оборудования
Не каждый сталкивался с аварийной ситуацией связанной с электроустановкой, потому далековато не все знают подходящие виды средств для тушения.
Всего их можно выделить 4:
- Пенный;
- Аква;
- Порошковый;
- Углекислотный.
1-ые два типа можно применять в этом случае если электрическая установка не под напряжением. Использовать их можно только при наличии специального разрешения, которое может дать диспетчер, отвечающий за ваш участок. Значимой предпосылкой для разрешения может стать обрыв кабеля, который оснащает электрооборудование. Такие огнетушители нельзя применять для того дабы потушить устройство если он находится под напряжением.
Порошковые средства для тушения могут быть применены в этом случае, если возгорание вышло на участке с мощностью до 1000 В, к примеру аварийная ситуация связанная с электрощитом. Такое средство способно отлично убрать пламя, так как порошок предутверждает попадание кислорода к месту распространения огня. Так же необходимо сказать, что огнетушитель порошкового типа может применяться и в этом случае, когда находится напряжение не выше 1 кВ.
Самым действенным средство на сегодня считается углекислотный огнетушитель. Для устранения возгораний электроустановок либо электрощитовой, разрешается применять углекислотный огнетушитель. Для его использования, необходимо заранее ознакомиться аннотацией использования. Требование, которое он выдвигает, и корректность деяния можно отыскать на его оболочке. Устранение пожара получается благодаря низкой температуре вещества. Оно дает возможность не только лишь убрать пламя, но и охладить те участки, которые тлеют. К отрицательным качествам такового вещества можно отнести то, что оно вредоносно при испарении. По этой причине его не разрешают применять в помещении закрытого типа.
Тушение пожаров в электроустановках
Согласно своду правил, определены пункты выбора огнетушителей. Они опираются конкретно на тип аварийной ситуации.
Тут можно выделить следующее:
- Внедрение пенного огнетушителя запрещено, если оборудование не было обесточено;
- Нельзя использовать углекислотный огнетушитель, если мощность оборудования составляет более 1000 вольт.
Очень принципиально в момент тушения закончить подачу тока в сеть. Эта деталь поможет упростить процесс тушения и расширить способности используемого огнетушителя. Не считая того конкретно отключение сети способно понизить риск для здоровья у тех людей, которые занимаются тушением пожара.
Если установка была заблаговременно обесточена, можно пользоваться хоть каким огнетушителем.
Очень принципиально знать, какими огнетушителями можно тушить электроустановки. Так, к примеру углекислотным, пенным и порошковым можно затушить проводку либо электрического оборудования, которые отключены от электротока. Так же допускается тушение загорания некоторых предметов.
Сюда можно отнести:
- Некоторые типы аппаратуры;
- Домашний компьютер
- Видео установки.
Самое главное, что нужно выполнить, это убрать очаг загорания и отключить вашу проводку от электричества.
Самое главное, это обдумывать масштаб последствий после используемого средства. Потому спецы предупреждают, о том, что применять порошковое либо углекислотное средство в помещении, масштаб которого составляет наименее 40 м3. Такие средства очень сильно загрязняют место, а углекислотное средство выделяет ядовитые пары.

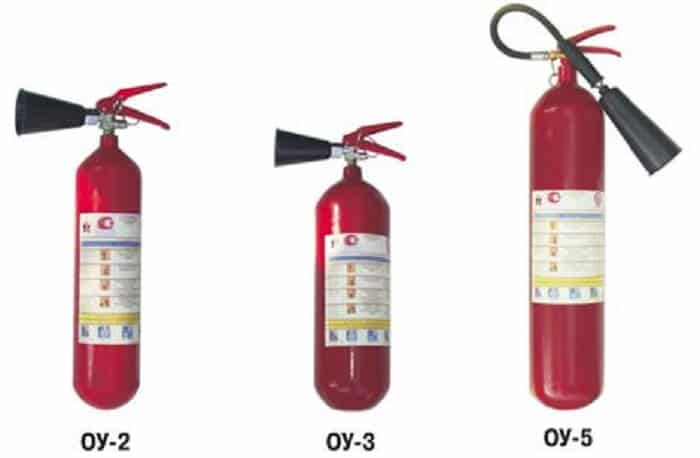

Что можно тушить углекислотным огнетушителем
В принципе применять углекислотный огнетушитель можно в хоть какой пожарной ситуации. Если разобрать подробнее, то он подходит для многих ситуаций, которые разбивают на классы.
К примеру:
- 1 класс – пожар, связанный с горючим веществом;
- 2 класс – ситуация с возгоранием горючего и легковоспламеняющегося средства;
- 3 класс – связан с горючими газами;
- 4 класс – горение металлов, щелочей и соединений которые содержат металл;
- 5 класс – пожар, связанный с электрической установкой под напряжением;
- 6 класс – возгорание радиоактивного материала.
Углекислотный огнетушитель подходит для устранения пожаров связанных с первыми 5 классами. Естественно, можно было бы потушить и последний класс, но приближаться к такому источнику нельзя и по этой причине его устранением занимаются при помощи стационарных средств. Если вы не уверенны в том, подойдет ли ваш огнетушитель для определенной ситуации, можно ознакомиться с символическими рисунками, они, обычно, размещены на корпусе аппарата. Там же вы можете отыскать и примечания по правилам безопасности.
Как воспользоваться углекислотным огнетушителем (видео)
В данной статье мы разглядели информацию о том, какими конкретно огнетушителями следует воспользоваться в той либо другой ситуации. Можно сказать о том, что если пожароопасная ситуация появилась у вас в квартире, то можно применять хоть какой из видов, но перед этим отключите электричество, это не составит труда, в особенности если главный щиток находится в общем подъезде.
