Какие автоматы ставить в квартире по мощности

У покупателя к хоть какому товару со временем складывается свое предпочтение. Большую роль тут играют отзывы, советы и советы знакомых, веб и зомбоящик. Приходя в магазин, мы уже приблизительно знаем какой бренд нам нужен. Если его нет, то ищем следующий в нашем личном рейтинге. В конце концов, пользуемся подсказками продавцов-консультантов.

С электрикой точно так же. Столкнувшись в первый раз с этой областью, неподготовленный человек может мягко говоря растеряться. Я на данный момент не о очевидных лампочках Ильича либо удлинителях для холодильника. Хотя их ассортимент тоже зашкаливает за разумные пределы. А взять хотя бы более специфичный продукт — ту же автоматику. Рядовому покупателю тяжело сходу сориентироваться во огромном количестве компаний и производителях. Одни начинают вспоминать, что они ранее слышали из области электрики либо лицезрели у знакомых, другие консультируются у знакомого электрика дяди Васи. Ведь бывалые монтажники уже обычно знают, какие производители заслуживают доверия, а каких стоит беречься как огня.

Разглядим обычный пример. Вы приняли решение совершенствовать автоматику на вашей полосы, просто перенести щиток в квартиру либо наконец перейти с пробок на автоматы. Дело не плохое. Пришли в магазин электрики, дабы по совету дяди Васи приобрести автоматы. По-научному их еще именуют автоматические выключатели. В большой торговой точке ассортимент по ним около 2-ух 10-ов. Сходу встает резонный вопрос: что избрать? В продаже есть дешевенькие и дорогие, мелкие и огромные, прекрасные и неказистые, легкие и томные, китайские и европейские. Давайте вкупе глядеть и разбираться, что там написал на листочке умный Василий.

Автоматы для квартиры

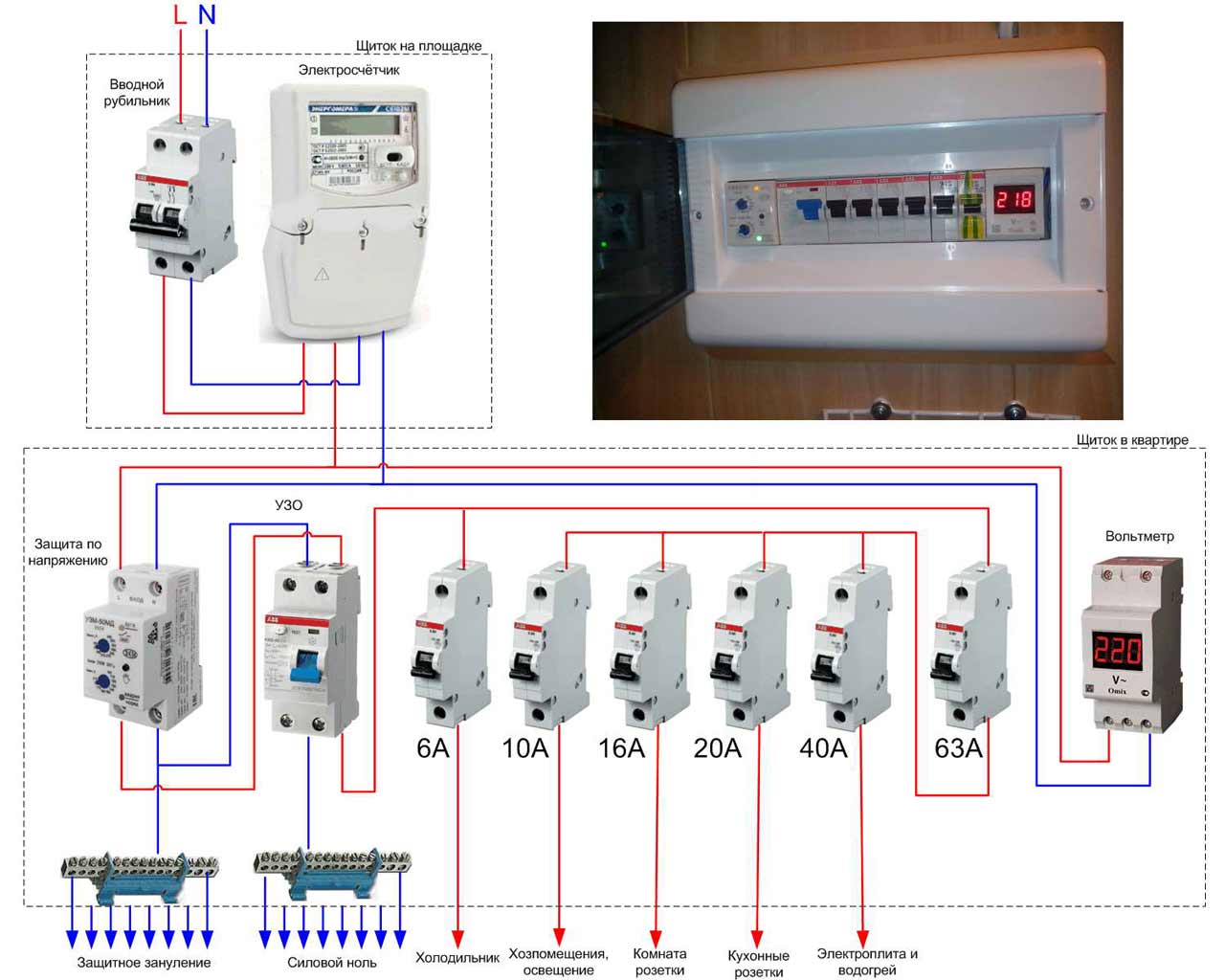

Для квартирной проводки необходимы: двухполюсной вводной и однополюсные распределительные автоматы. Двухполюсной ставится на вводе перед счетчиком. Обычно берется номинал на 32 А либо 40 А. Все находится в зависимости от того какой вводной кабель.

Если обратиться к Правилам устройства электроустановок, и непосредственно к п.1.3.6, то можно узреть, что кабель сечением 4 мм.кв. держит 38 А, сечением 6 мм.кв. — 50 А. Справедливо это для так именуемых гостовских кабелей, т.е. тех, сечение которых соответствует заявленным. Про них я писал в заметке Кабель для домашней проводки — какой избрать?.

Автомат избираем наиблежайшего номинала в сторону убывания. Не 38 либо 50, а 32 А для четверки, и 40 А для шестерки.

Однополюсные автоматы номиналом 16 А ставятся на освещение. Кабель берется сечением 1.5 мм.кв. Держит 19 А. Автоматы 25 А идут на розеточную группу. Кабель берется сечением 2.5 мм.кв. Он держит 27 А. Но все зависит снова же от сечения провода. Главное предназначение автомата — защитить кабель.

Еще есть таковой параметр, как ток недлинного замыкания. Для квартиры подходят автоматы на 4500 А (4.5кА). В жилом секторе сопротивление полосы от подстанции до места недлинного замыкания таково, что ток КЗ будет в границах 4,5 кА. Если купите на 6кА ужаснее не будет, но стоят они дороже.

Какие производители лучше?

На очереди следующий вопрос: Чье создание брать? Дешевенькие это обычно Китай. Выбор по ним большой: TDM, Энергия, ИЭК, EKF, Dekraft, Chint. Цена однополюсного в районе 100-130 руб.

Средний ценник может быть у КЭАЗ: серия ВМ 63. Это не плохое соотношения стоимость/качество. Moeller и Hager — европейские производители с ценником ниже премиума.

Премиум сектор это Шнайдер Электрик, ABB и Legrand.

За 10 лет работы в сфере торговли электрикой у меня, как и у дяди Васи, сформировался свой рейтинг по автоматам. Скажу кратко, если брать для собственного дома, то хорошим вариантом будет ABB. Всем своим знакомым рекомендую конкретно этот бренд.

Как высчитать нужный номинал автомата

Выбор автомата зависимо от тока нагрузки, сечения провода/кабеля и метода прокладки определяется ГОСТом и ПЭУ.

Например, возьмем плиту на 3 кВт. В доме однофазовая сеть на 220 В. Нам необходимо вычислить силу тока (А). Для этого разделим мощность (Вт) на напряжение (В). Получим, что сила тока равна 13,64 А.

Кабель будет нужно 1.5 кв.мм. Он выдерживает 19 А. Автомат в таком случае берем наиблежайшего наименьшего номинала, т.е. 16 А. Он защитит кабель, если будет превышение 19 А. Ток потребителя меньше номинала автомата. Потому автомат отключаться не будет.

Выбор свойства: В либо С. B — берем, если нет пусковых токов: освещение, нагревательные приборы; избираем С, если есть маленькие пусковые токи — холодильник, пылесос, все приборы с моторами. В нашем случает подойдет В.

Главное правило при подборе автомата в том, дабы провод либо кабель выдерживали общую нагрузку всех присоединенных к нему потребителей. Потом уже под сечение проводника выбирать автомат, который и будет его защищать от перегрузки.

Если мощность потребителя превосходит способности кабеля, то автомат все-равно необходимо брать под кабель, не под нагрузку. При выборе под нагрузку автомат не будет срабатывать, не будет подабающей защиты кабеля и он будет греться. В таком случае лучше разглядеть вариант с подменой проводника на большее сечение.

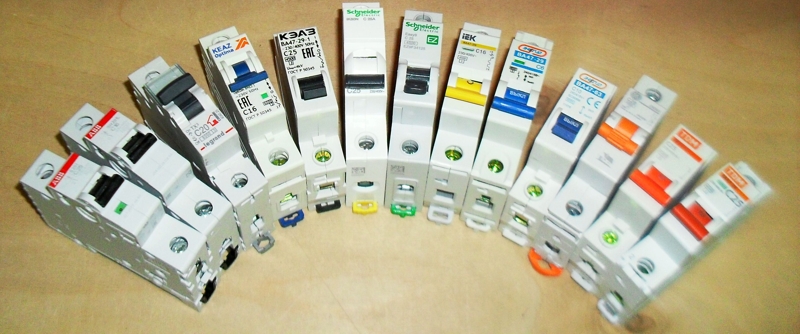

Особенности автоматов некоторых узнаваемых марок

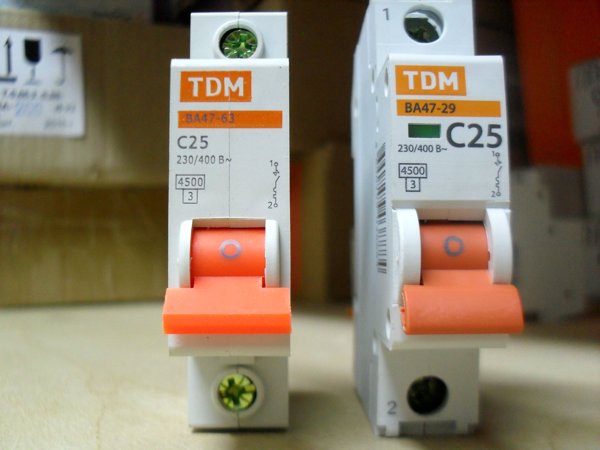

1. TDM. Страна производства Китай. Делают две серии. ВА 47-29 можно подключить гребенкой и есть боковые насечки для остывания. Ток недлинного замыкания (КЗ) — 4.5 кА. Комфортно то, что эти автоматы можно опломбировать при помощи особых заглушек. Правда вот продаются они раздельно. В отличие от КЭАЗа и Декрафта, у каких они в комплекте. У первого рассыпью в коробке, у второго на каждом изделии в виде крыжечки.

2-ая серия 47-63 без подключения гребенкой и нет насечек. Ток КЗ 4.5 кА.

Стоимость на эти автоматы одна из самых доступных. В среднем 130 руб.

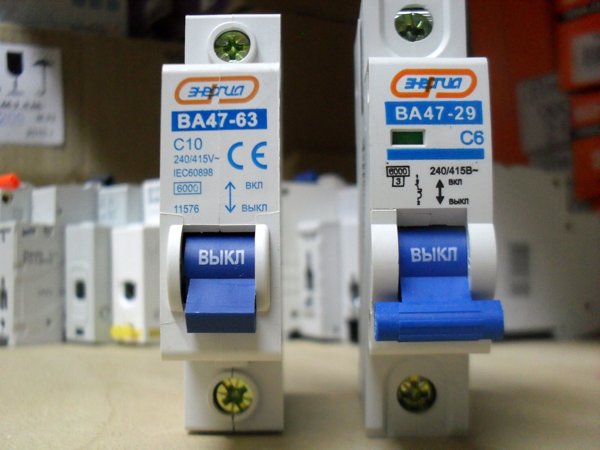

2. Энергия (Китай). Также выпускают две серии. ВА 47-29, гребенка ставится с 2-ух сторон, есть боковые углубления, индикатор включения, ток КЗ уже 6 кА.

2-ая серия это ВА 47-63. Ток КЗ у нее также 6 кА, но нет ложбинок и индикатора.

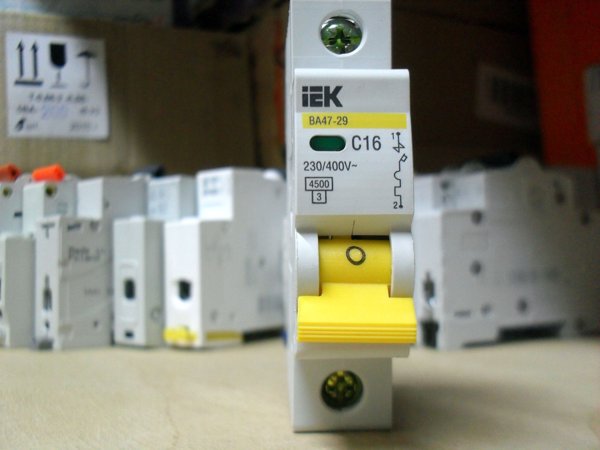

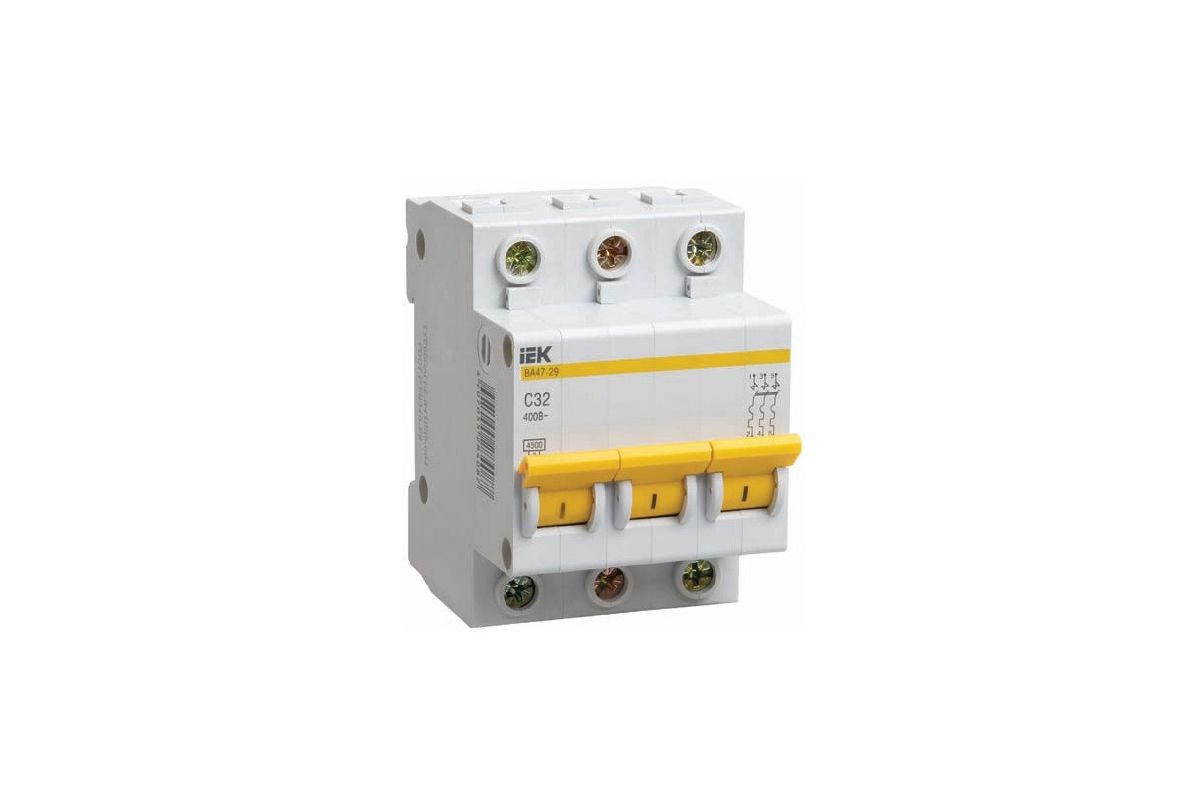

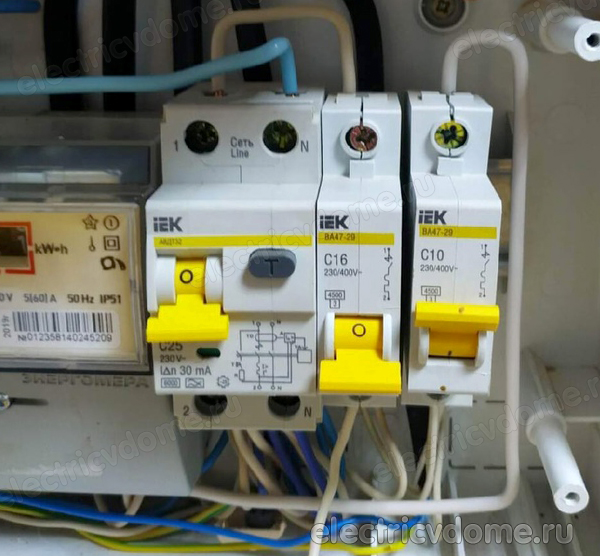

3. ИЕК (Китай). Одни из самых фаворитных автоматов. Большая часть покупателей о них слышали. Потому нередко спрашивают и отдают предпочтение этой марке. Серия 47-29. Ток 4.5 кА, гребенка с 2-ух сторон. Боковые углубления есть.

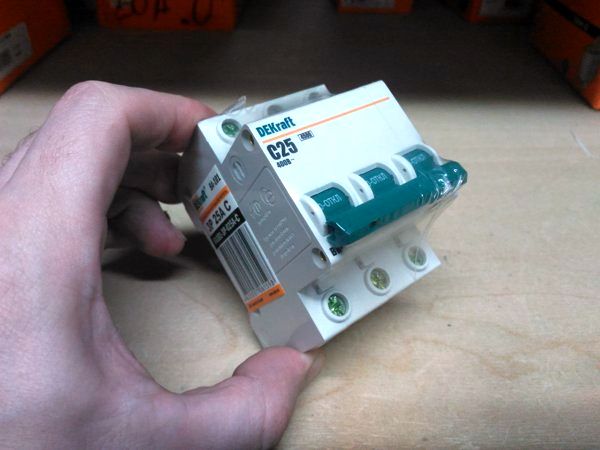

4. Decraft. Делается в Китае. Отличается наличием наклеек под различные группы: кухня, комнаты, ванная, коридор, детская и т.п.

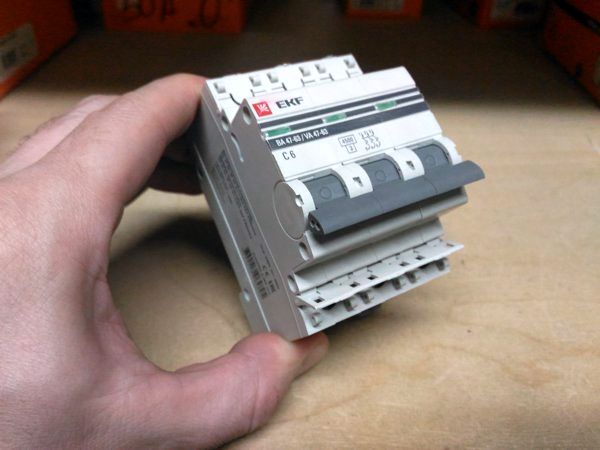

5. EKF. Основная особенность — у серии Proxima в комплекте есть заглушки для пломбировки. Их не надо вставлять в пазы как у ТДМа, КЭАЗа либо ИЕКа. Они изготовлены в виде откидной крышки. Имейте ввиду, что в дешевенькой серии 47-63 их нет.

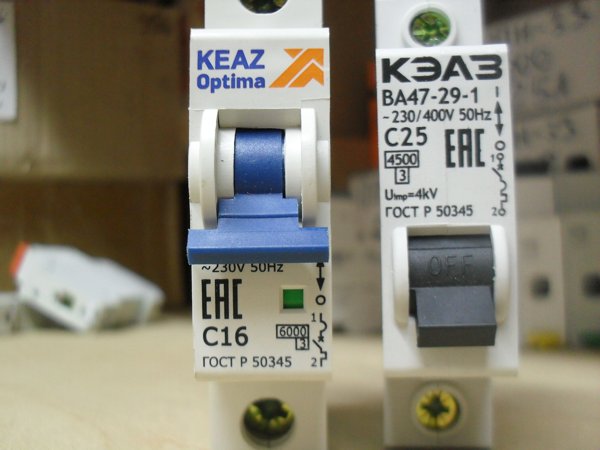

6. КЭАЗ. Аббревиатура расшифровывается как Курский Электромеханический Завод. Выпускает две серии бытовых автоматов. ВМ 63 делается в Курске. Идет под гребенку, под опломбировку, пломбы в комплекте, есть индикация контакта, рассчитаны на ток 6 кА.

ВА 47-29 это дешевенький китайский вариант. Не под гребенку, нет индикатора, ток 4,5 кА, не опломбируются.

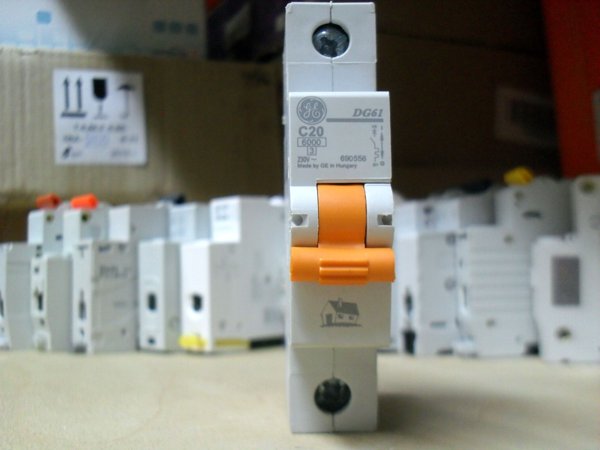

7. GE (Венгрия). Место под гребенку с одной стороны, начиная с однополюсных. Ток 6кА, нет боковых ложбинок. Смотрятся внушительно и весят осязаемо.

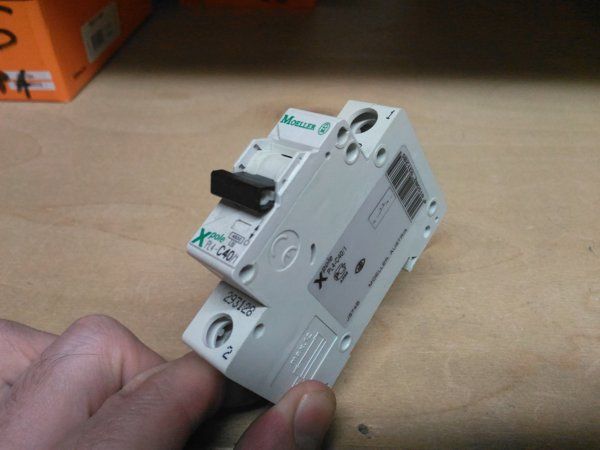

8. Moeller. Выпускаются в Австрии и Сербии. Подойдет тем, кто не любит все китайское.

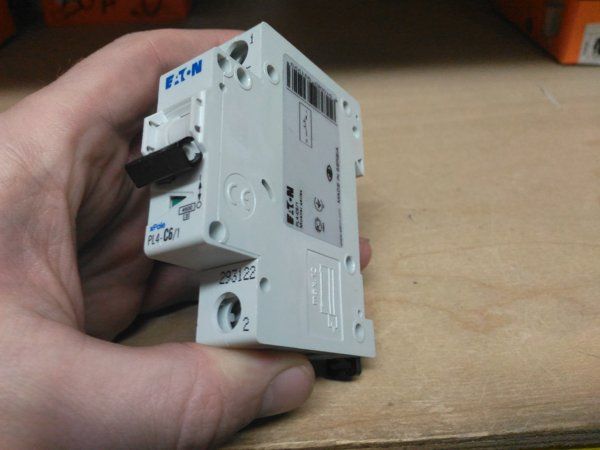

9. Eaton. Просто серия автоматов от Moeller. Выпускаются в Европе.

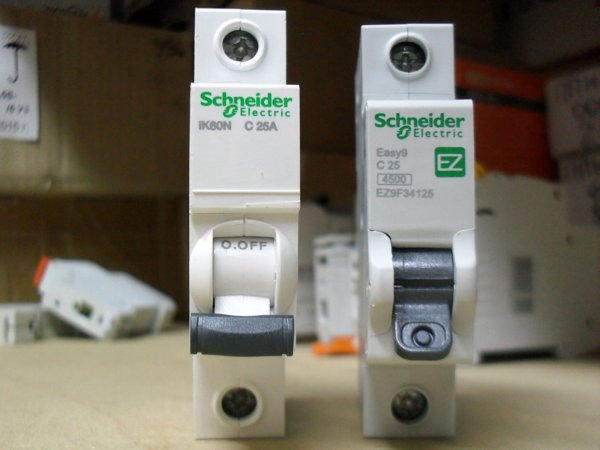

10. Shneider Electric. Зеленоватые такие автоматы. Выпускается несколько серий.

1-ая Acty 9 — нет ложбинок, индикации и гребенки. Делаются в Тайланде и Болгарии. С 25 А Болгария, ниже Тайланд.

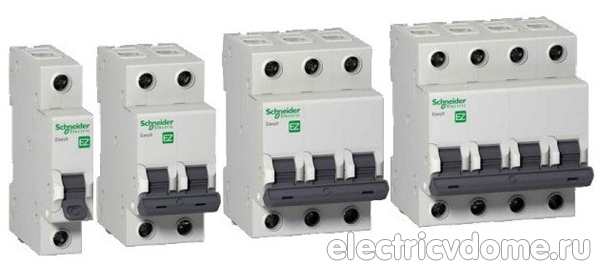

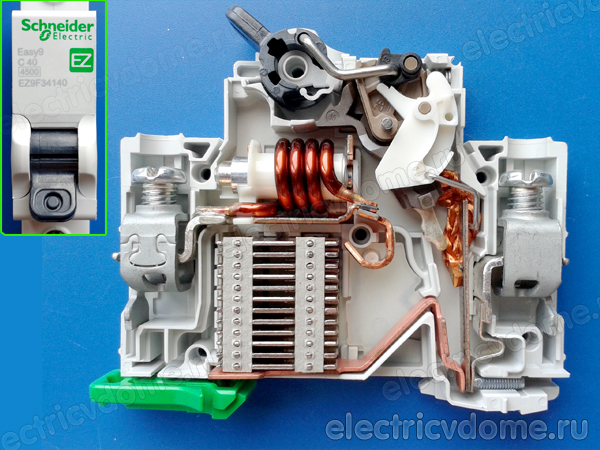

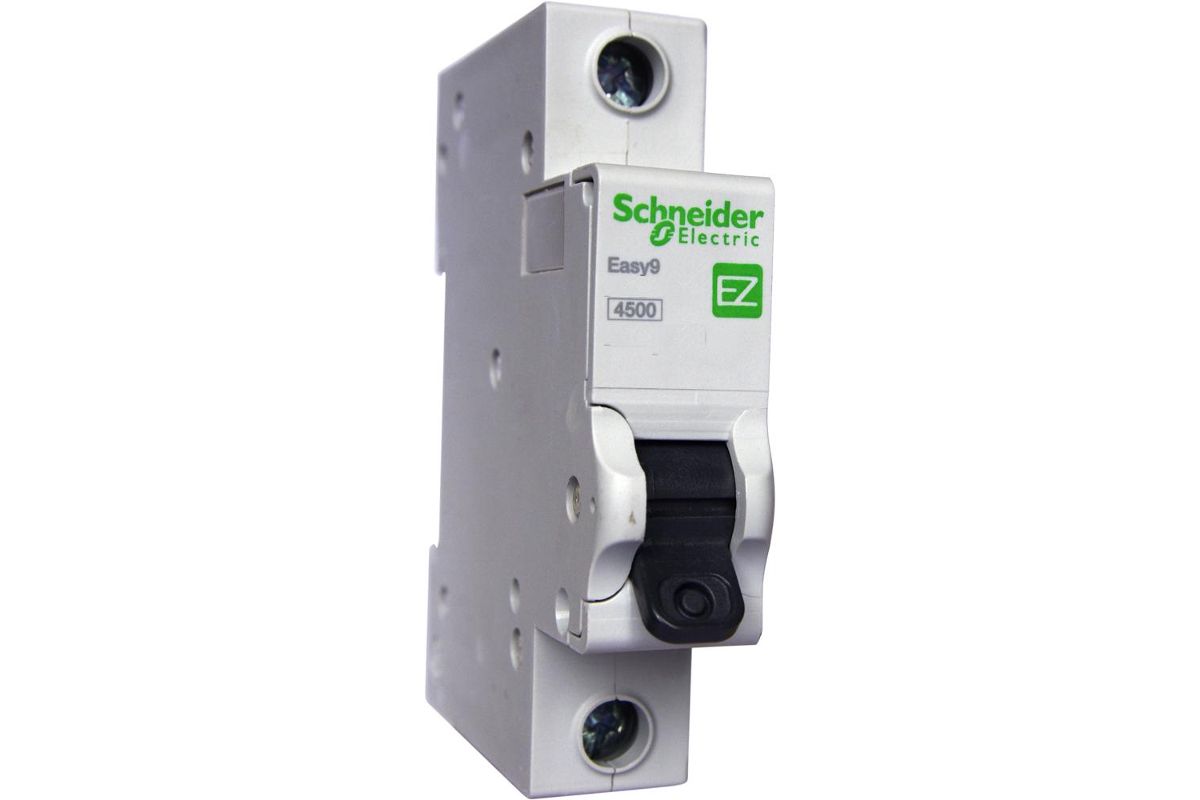

Сильно популярна серия Easy 9. Она дешевая. Однополюсные стоят 150 — 180 руб.

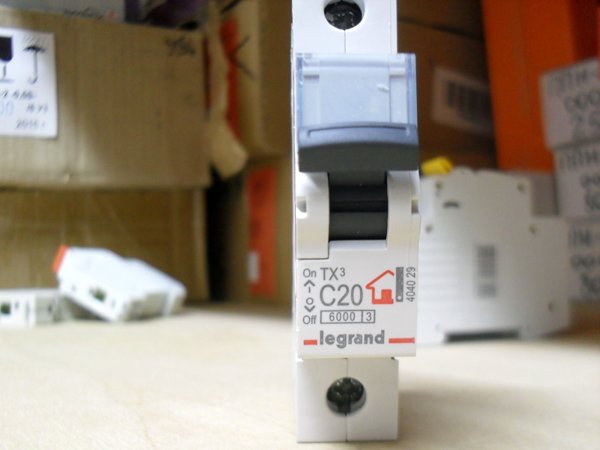

11. Legrand TX (Польша). Ток 6000 А, есть углубления, нет гребенки и индикатора. Кандидатура Шнайдеру.

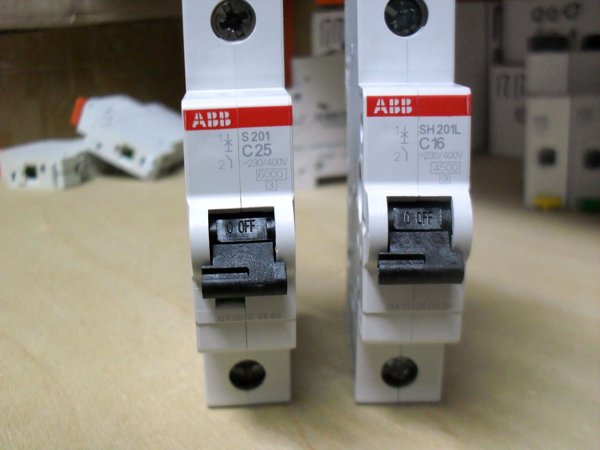

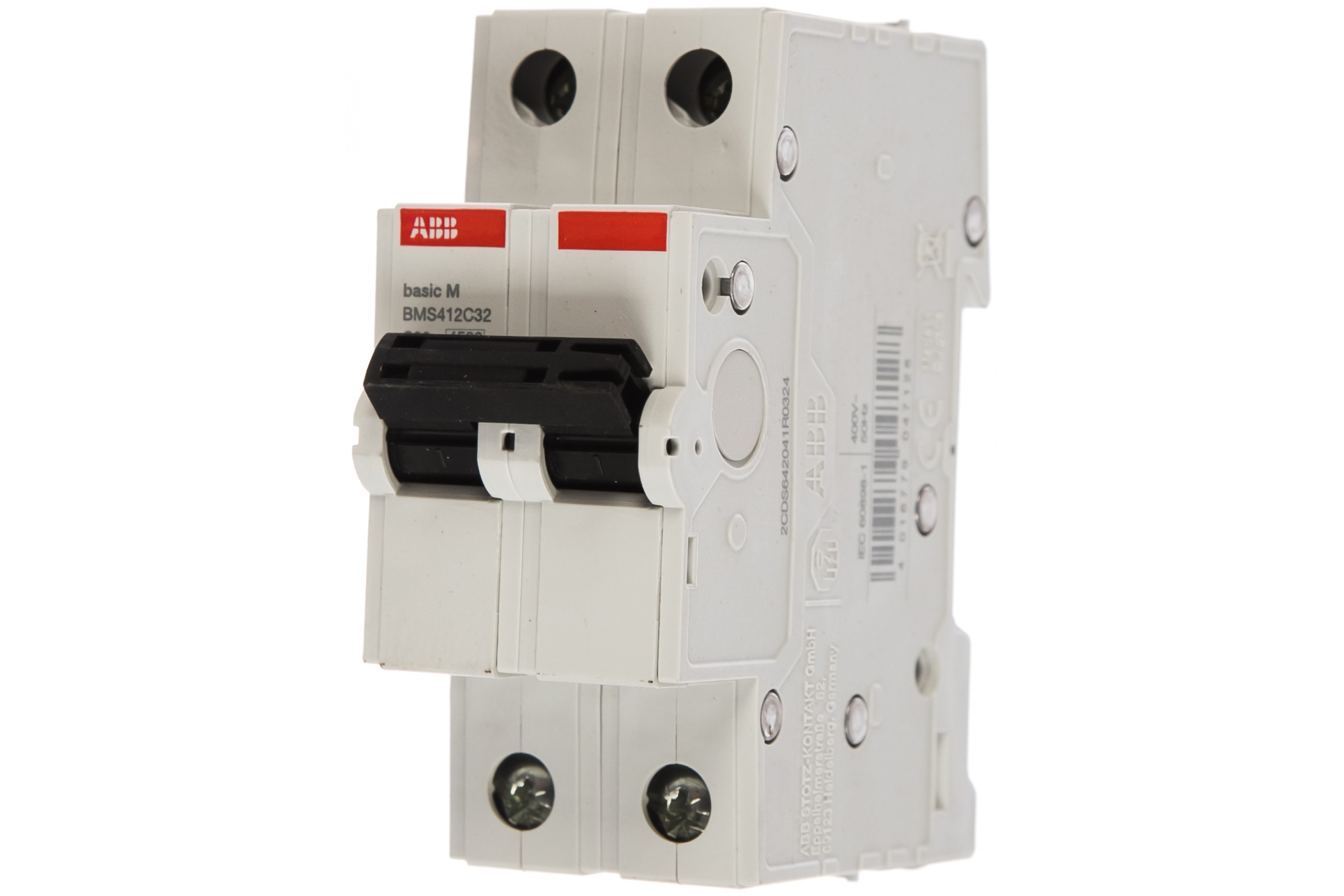

12. ABB (Германия). Кто ценит качество, выбирают Эй Би Би либо по-нашему просто АББ. Крутые электрики и монтажники по сборке электрощитов обожают эту марку за надежность и доступность. Эти автоматы все еще делают в Германии. Немцы выпускают также две серии:

S — 6000 А, углубления, индикатор, гребенка с одной стороны. Стоимость около 200-300 руб.

SH — 4500 А, углубления, нет индикатора и гребенки. Стоимость около 150-250 руб.

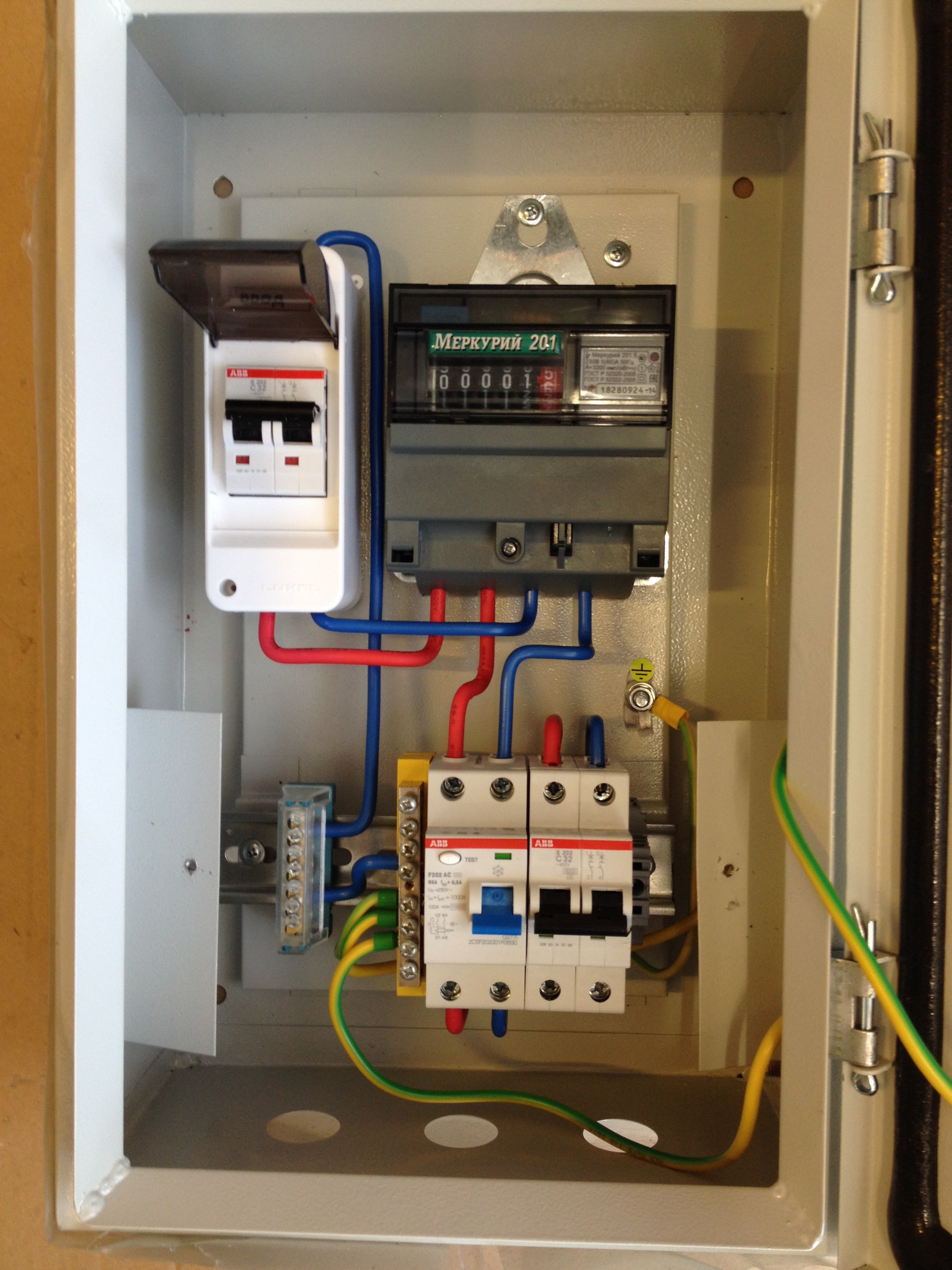

Вводный автомат для дома и квартиры

Вводный автомат представляет собой коммутационное устройство, пропускающее ток в обычном режиме работы и размыкающее электрическую линию в случае появления перегрузки либо недлинного замыкания. От автоматического выключателя, размещенного после счётчика такое устройство отличается только номиналом и схемой подключения. Если защитный автомат, присоединенный между устройством учёта и розеткой, применяется для того, дабы в момент появления внештатной ситуации отключить питание от одной ветки электролинии, то вводный автоматический выключатель, срабатывая, отключит сходу весь дом либо квартиру.

Предназначение вводного автомата

Вводные автоматы используются для защиты проводки жилого строения и включенных в сеть бытовых устройств от повреждений, вызванных перегревом в итоге резкого увеличения силы тока в электрической цепи. Установка защитного автомата на вводе в дом либо квартиру даёт возможность также по мере надобности выполнения каких-то электротехнических работ обеспечить их безопасность, обесточив сеть.

Устройство и механизм работы

В отрезок электрической цепи, расположенной от клеммы входа до клеммы выхода снутри пластмассового корпуса вводного выключателя включены два защитных элемента, при срабатывании которых сеть обесточивается. Биметаллическая пластинка размыкает контакт, деформировавшись от перегрева, обусловленного длительной перегрузкой проводки из-за малозначительного роста силы тока сверх номинала. Электромагнитный расцепитель срабатывает довольно стремительно при краткосрочном существенном повышении силы тока в итоге недлинного замыкания. В случае необходимости обесточить сеть можно также при помощи рычага включения-отключения автомата.

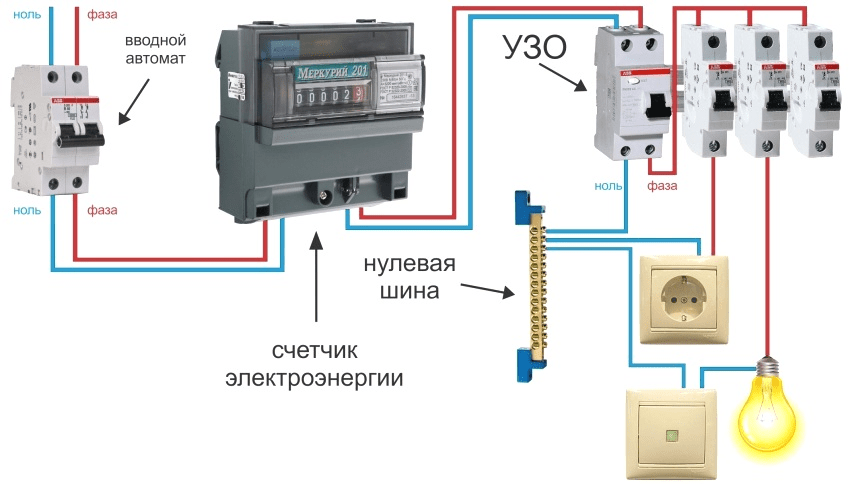

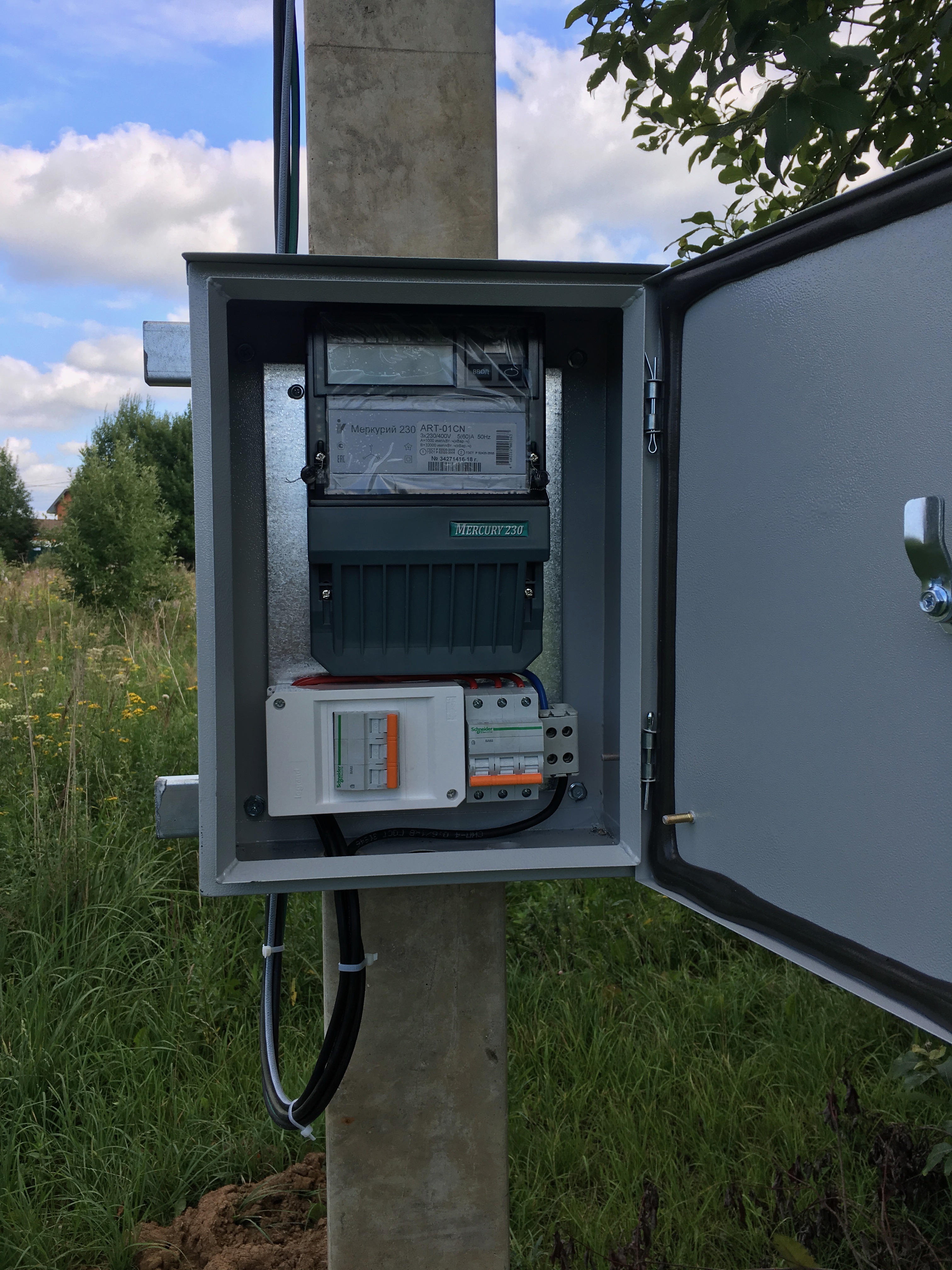

Место установки автомата ввода

Вводной автоматический выключатель согласно ПУЭ для обеспечения неопасной замены электросчётчика должен стоять перед ним в щите учёта. Устанавливается и пломбируется он вкупе с устройством учёта представителем энергоснабжающей организации. Если он сломается, поменять его можно будет только по согласованию с поставщиком электроэнергии. После счётчика в распределительном щите дома либо этажном, если вы живёте в квартире, обычно ставят автоматические выключатели на отдельные электролинии, что даёт возможность в случае перегрузки некий одной ветки не обесточивать всю квартиру либо весь дом.

Типы автоматов

Выбор при покупке вводного автомата находится в зависимости от схемы и потребностей электросети.

Автомат с одним полюсом

Однополюсный автомат ставят в квартирах и домах, которые запитываются от однофазовой полосы. Как и любые другие автоматические выключатели однополюсные обустроены электромагнитным и термическим механизмами расцепления и рассчитаны на определённый номинальный ток. Входной провод подключается к верхней клемме, отводящий – к нижней.

Автомат с 2-мя полюсами

Подключение вводного автомата с 2-мя полюсами осуществляется также в домах, которые запитаны от однофазовой сети. У этих выключателей оба полюса объединены общим рычагом и, соответственно, общей блокировкой. К одной вводной клемме подключается фаза, к другой – ноль. ПУЭ воспрещает разделять «ноль», потому поменять таковой автоматический выключатель на два однополюсных нельзя. Рассчитан он для защиты сети с заземлением и проводки старенькых домов на случай, если их «ноль» вдруг окажется под напряжением.

Автомат с 3-мя полюсами

Трёхполюсный автоматический выключатель применяется на входе в дома, присоединенные к трёхфазной сети, и позволяет обесточить сходу все три фазы. В высшей части устройства размещены три клеммы ввода, в нижней – три отводящих. От каждой из нижних клемм в свою очередь можно запитать отдельную группу потребителей.

Главные аспекты выбора

При выборе защитного устройства для ввода кроме типа сети, к которой подключается объект, необходимо найти мощность потребителей, тип возможных перегрузок с учётом всех групп потребителей, которые находятся у вас на отдельных линиях. Отлично, если вы почитаете отзывы о брендах, оборудование которых соответствует заложенному вами бюджету.

Номинальный ток

Номинальное значение силы тока – это тот максимум, при котором ваша проводка сумеет работать нескончаемо длительно, не перегреваясь. Определяется предполагаемый номинальный ток суммированием мощностей всех электроприборов, которые планируется включать в сеть, и умножением на особый коэффициент применения. Если в вашей квартире всего 10 розеток на 60 м 2 площади, коэффициент применения принимается равным единице. Для квартиры, где на эти же 60 м 2 приходится как минимум 20 розеток, коэффициент применения будет равен 0,8.

Количество полюсов

Вводный автомат выбирают с учётом фазности сети и устройства проводки. Для однофазовой подходят однополюсный и двухполюсный автоматические выключатели, для трёхфазной – трёхполюсный и четырёхполюсный. Двухполюсные и четырёхполюсные устройства инсталлируются, если существует возможность утечки одной из фаз на «ноль».

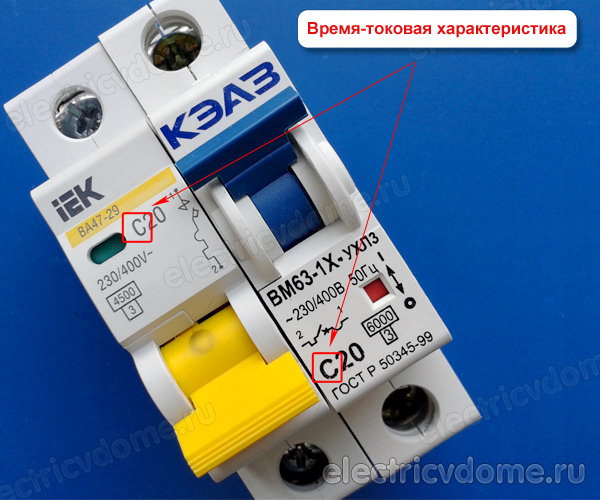

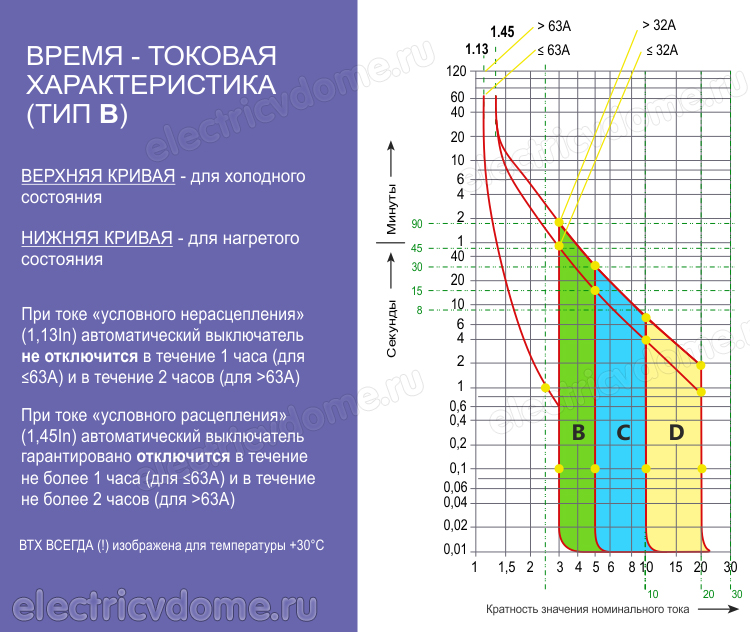

Времятоковая черта

Времятоковая черта определяет, когда с момента появления сбоя сработает ваш автоматический выключатель. От корректности выбора автомата по времятоковой характеристике зависит число неверных срабатываний. Зависимо от этого параметра вводные автоматические выключатели, так же как и те, что установлены в щитке после счётчика, распределяются по классам: B, C и D. Автоматы B-класса отключаются, если в момент увеличения нагрузки значение силы тока превосходит номинальное менее чем в 3–5 раз. Устройства C-класса отреагирует на превышение номинального значения силы тока в 5–10 раз. Вводные автоматические выключатели D-класса сработают, если сила тока в цепи возрастет в 20 раз.

Принципиально! Нужно учесть и причину увеличения силы тока. Если номинал превышается в момент запуска массивного мотора, можно поставить наименее чувствительный, другими словами более мощнейший автомат. С проводкой ничего не случится. А вот в случае, если сеть часто перегружена из-за несоответствия мощности нагрузки сечению кабеля, установка более массивного выключателя приведёт к перегреву проводов и оплавлению изоляции на них.

Метод крепления

Если вы покупаете не особое устройство, созданное для применения в промышленных целях, автомат будет иметь стандартное крепление для размещения на дин-рейке электрощитка.

Бренд выключателя

При выборе автомата для ввода в дом либо квартиру лучше дать предпочтение оборудованию, выпущенному известным производителем:

• Российская компания IEK не 1-ый год поставляет на русский рынок дешевые автоматические выключатели применимого свойства.
• Французские автоматы Schneider Electric стоят дешево, стремительно срабатывают при превышении номинальной силы тока, долговечны и надёжны.
• Малогабаритные шведско-швейцарские выключатели ABB отличаются высочайшим качеством.
• Одними из наилучших в Европе числятся французские автоматы Legrand с наибольшим значением токов недлинного замыкания 6000 А в отличие от Schneider Electric с 4500 А.

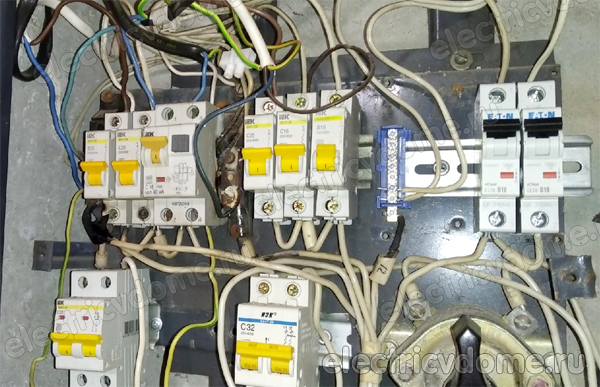

Не всегда успешной оказывается установка в одном щитке оборудования от различных производителей. У вас может не получиться, к примеру, применять распределительные гребёнки из-за того, что зажимные клеммы окажутся на различных линиях.

Расчёт номинала вводного автоматического выключателя

Дабы защита сработала, номинальный ток, на который рассчитан вводный автомат, должен быть выше суммы номинальных токов на выключателях, отвечающих за безопасность каждой отдельной полосы потребителей. Другими словами если электроприборы, которые вы планируете применять, распределены в группы, к примеру, 5 А, 5 А, 10 А, то ваш вводный автомат должен быть рассчитан как минимум на 20 А, дабы одновременное включение всего оборудования не приводило к его отключению. Номинальная мощность вводного автоматического выключателя, как в квартире, так и в личном доме рассчитывается по формуле: In = P/U, где In – сила тока, P – сумма мощностей потребителей, умноженная на коэффициент применения, U – напряжение в сети.

Принципиально! Не забудьте, что нагрузка на проводку должна соответствовать также сечению и пропускной возможности кабеля.

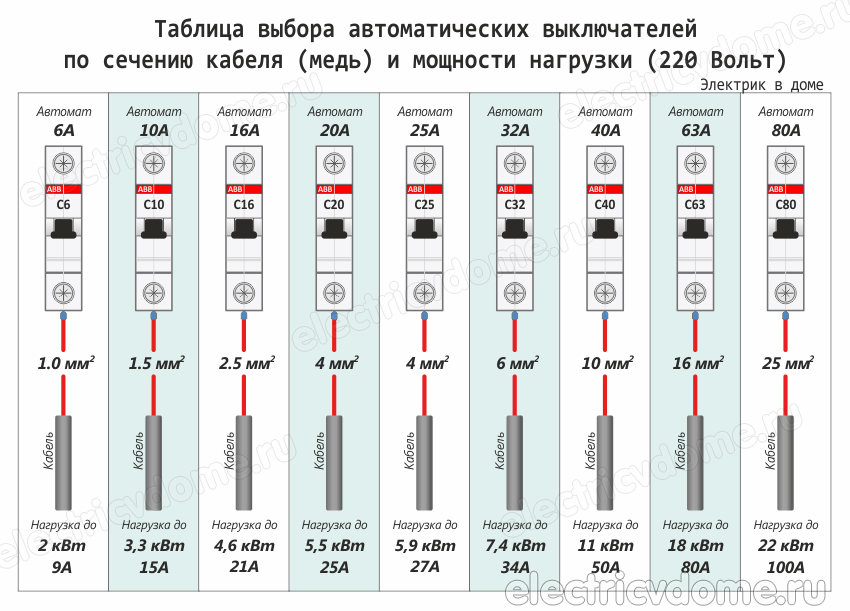

Подходящее сечение медного либо дюралевого кабеля вы сможете найти по приведённым ниже таблицам, ориентируясь на рассчитанный в Амперах номинал вводного выключателя.

Какие автоматы ставить в квартире по мощности

Проектирование и установка проводки начинается с расчёта защитной аппаратуры, основным элементом которой являются автоматические выключатели. В современных щитках инсталлируются автоматы модульного типа, но уставка срабатывания и номинальный ток таких устройств может быть самой разной, потому принципиально найти, какие автоматы ставить в квартире по мощности.

Для чего необходимы автоматические выключатели

Основная функция автоматических выключателей — защита проводки и кабелей от перегрева. При всем этом разрушается изоляция, что может привести к недлинному замыканию и пожару.

Нагрев токопроводящих жил выше допустимой температуры происходит в следующих случаях:

• Перегрузка. Появляется при подключении к полосы огромного количества электроприборов, общий ток употребления которых больше разрешённого ПУЭ п.1.3.10 для применяемого сечения провода.
• Куцее замыкание. Происходит при разрушении изоляции между отдельными жилами, в переходной коробке либо щитке либо замыкании токоведущих частей и заземлённого корпуса оборудования.

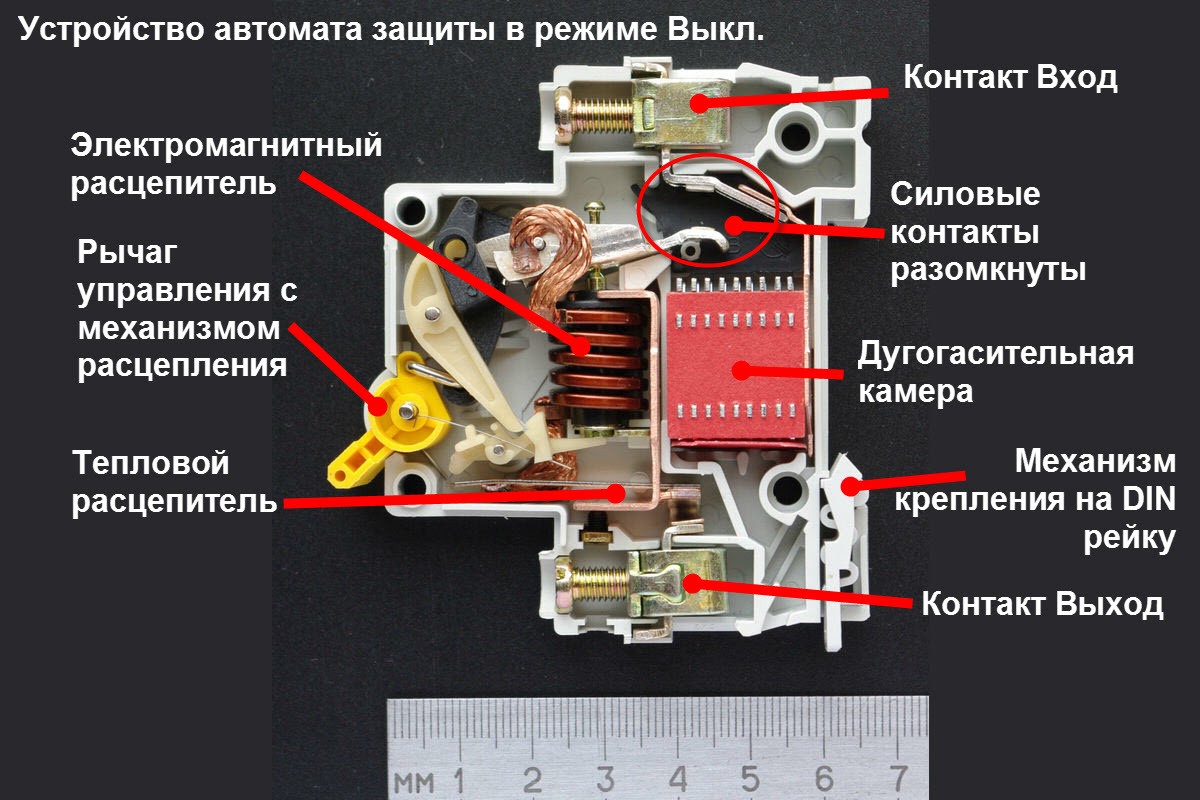

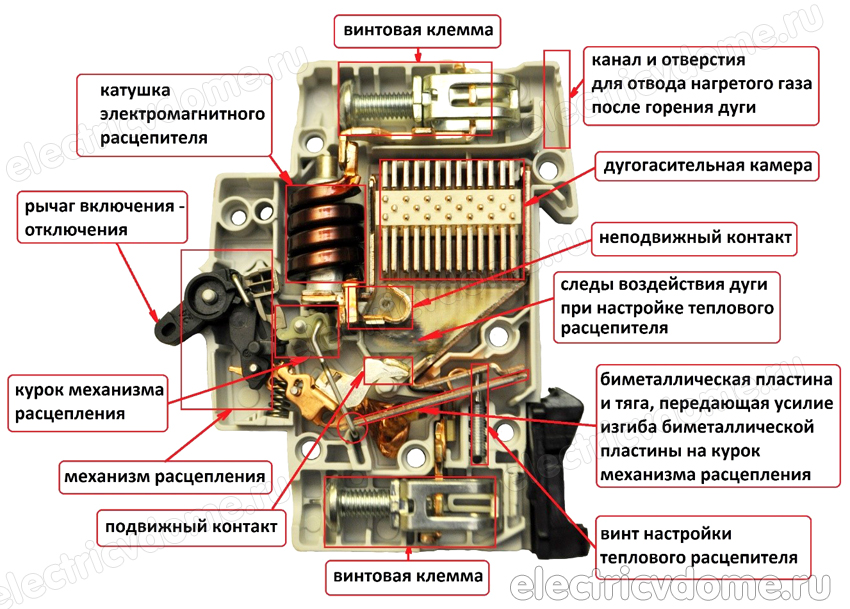

Механизм работы автоматического выключателя

В любом автоматическом выключателе имеются два вида защитных блоков, любой из которых срабатывает при определённых ситуациях.

Отключение при перегрузке

За срабатывание автомата в случае перегрузки отвечает термическая защита. Главным элементом этого блока является биметаллическая пластинка, сделанная из 2-ух слоёв металла с различным коэффициентом термического расширения. При протекании через автомат электрического тока пластинка греется и изгибается тем посильнее, чем больше сила тока полосы.

В случае перегрузки пластинка перегревается и отключает автомат. Это происходит тем резвее, чем выше ток:

• до 1,13In — отключение не происходит;
• 1,45In — защита срабатывает через час;
• 2,55In — автомат отключается через 1 минутку при первом срабатывании и через 1 секунду при повторном выключении.

Куцее замыкание

Отключение устройства в данной ситуации происходит с помощью электромагнитного расцепителя. Главной частью этого блока является электромагнит, сердечник которого удерживается с помощью пружины. При превышении тока выше допустимого сила притяжения возрастает, сердечник втягивается и отключает питание полосы.

При выборе автоматического выключателя следует учитывать, что, зависимо от типа автоматического выключателя отличается величина превышения тока расцепителя над номинальным током устройства. Этот параметр обозначается строчными знаками британского алфавита, нанесёнными на корпусе перед указанием номинального тока устройства.

Как происходит отключение автомата

При включении автоматического выключателя и замыкании контактной группы происходит натяжение отключающей пружины. При срабатывании защиты освобождается стопорная пластинка и подвижный контакт ворачивается в начальное положение. Потому по внешнему облику модульного автомата нереально найти его состояние — автомат отключён планово либо аварийно.

Устройство всех модулей в многополюсном автомате однообразное и отключение полюсов происходит независимо друг от друга. Для одновременного включения все рычаги соединены между собой куском металлической проволоки либо пластмассовой пластинкой.

Одновременное отключение в аварийной ситуации обеспечивают пластмассовые пластинки, находящиеся между модулями.

Что необходимо держать в голове при выборе автомата

Для определения, какой автомат избрать для квартиры, нужно чётко знать, что этот защитный устройство предназначен для защиты не оборудования, а проводки. Это становится понятным, если учитывать, что к одному автоматическому выключателю присоединяются сходу несколько электроприборов, причём мощность каждого из них может быть намного ниже допустимого тока полосы.

К примеру, в розетки, присоединенные к одному автомату 16А, могут быть включены холодильник с током 1А, микроволновка 4А, настольная лампа 0,05А и другие подобные приборы.

Естественно, ни какой-то из них защитить таковой мощнейший автоматический выключатель не может, а при установке автомата с наименьшей уставкой он будет отключаться при включении нескольких аппаратов либо подключении электрочайника 7А либо пылесоса 5А.

Единственная ситуация, при которой автомат обеспечивает защиту электроприбора — это подключение его к выделенной полосы. При всем этом уставка автоматического выключателя определяется по номинальному току устройства и выбирается наиблежайшее большее значение из стандартного ряда.

Аспекты выбора автомата для квартиры

При расчёте, какие автоматы ставить в квартире по мощности, следует учитывать несколько причин, обеспечивающих надёжную защиту и отсутствие неверных срабатываний.

1) Номинальный ток

Электрические провода при протекании по ним тока греются, а очень большой ток приводит к перегреву токопроводящей жилы и изоляции. Потому самый главный параметр при расчёте уставки автоматического выключателя — это номинальный ток кабеля (полосы).

Малозначительное превышение этого значения вызывает ускоренное старение изоляции, а более сильный нагрев может привести к её разрушению и недлинному замыканию.

Беря во внимание, что ток автоматического выключателя находится в зависимости от сечения кабеля, для выбора уставки можно применять находящиеся в ПУЭ данные по допустимому току проводов и применить данную таблицу для выбора автомата по мощности. При всем этом для надёжной защиты уставка автоматического выключателя должна быть ниже номинального тока кабеля.

2) Ток срабатывания при маленьком замыкании

На сколько ампер нужен автомат не единственный принципиальный параметр. Огромное значение имеет так же ток срабатывания при маленьком замыкании. Если краткосрочная перегрузка кабеля допустима, то при маленьком замыкании отключить питание нужно как можно резвее.

Для отключения при замыкании применяется электромагнитный расцепитель, время срабатывания которого менее 20мс. В отличие от термического расцепителя, уставка срабатывания этого элемента может быть различной и этот параметр именуется времятоковая черта.

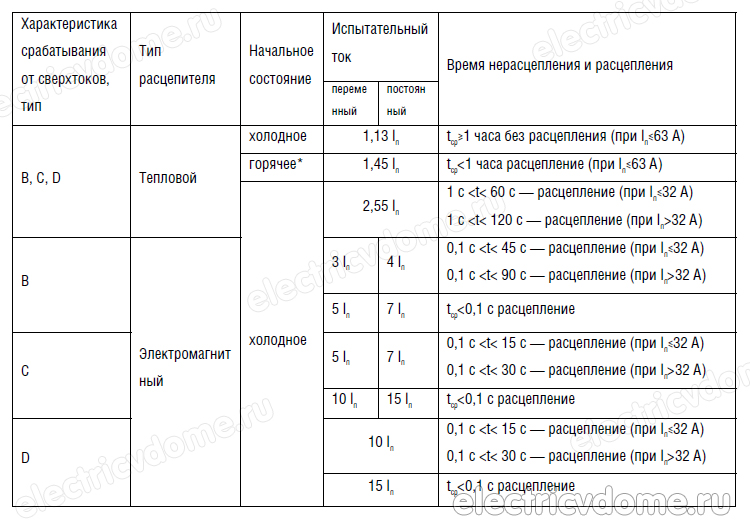

Зависимо от этого параметра автоматические выключатели делятся на несколько типов:

• В — Imax=3-5In. Применяются для нагревательных устройств.
• C — Imax=5-10In. Универсальный тип, применяется для большинства бытовых устройств
• D — Imax=10-20In. Устанавливается в линиях, питающих трёхфазные электродвигатели и трансформаторы большой мощности.

Есть так же автоматы других типов, но они используются исключительно в индустрии.

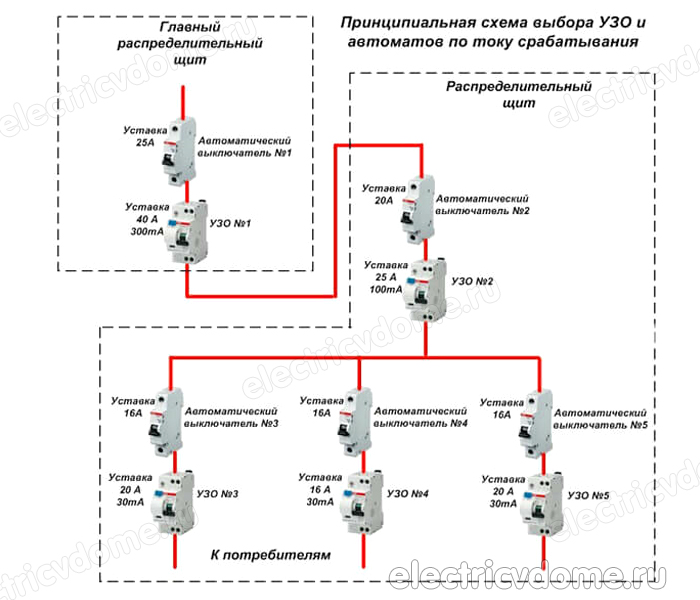

3) Селективность

При срабатывании защиты принципиально, дабы отключался автоматический выключатель, находящийся поближе всего к месту неисправности. Это упрощает поиск и устранение трагедии и оставляет в работе исправные полосы.

Для обеспечения селективности вышестоящее защитное устройство обязано иметь уставку больше, чем нижестоящее, причём следует учесть не только лишь номинальный ток, но и времятоковую характеристику устройства.

К примеру, уставка электромагнитного расцепителя автомата D16 составляет 160-320А , а у более массивного вышестоящего устройства С25 всего 125-250А и при маленьком замыкании сработает конкретно этот аппарат.

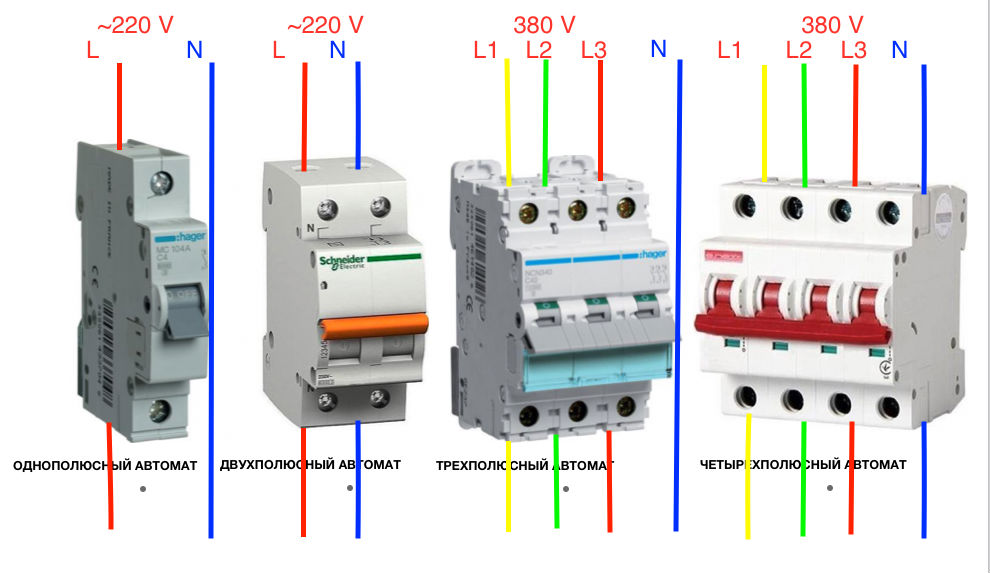

4) Количество полюсов

Модульные автоматы, которые инсталлируются на DIN-рейку в бытовых электрощитках, собираются из отдельных модулей (полюсов), количество которых находится в зависимости от предназначения устройства:

1. 1 полюс. Отключение и защита однофазовых линий. При всем этом через защитный устройство проходит только фазный проводник, а нейтральный подключается к нулевой шине.
2. 2 полюса. Вводной автомат в однофазовой проводке. Разрывает ноль и фазу.
3. 3 полюса. Применяются для подключения трёхфазных электроприборов и электродвигателей.
4. 4 полюса. Инсталлируются в качестве вводных разъединителей (выключателей нагрузки) при трёхфазной проводке. Отключают сразу 3 фазы и нейтраль.

5) Завод-изготовитель

Не считая характеристик защитного устройства, при выборе, какие автоматы ставить в квартиру, огромное значение имеет фирма аппарата. В продаже имеются автоматические выключатели разных ценовых категорий, от дорогих аппаратов, узнаваемых компаний до дешёвых устройств неведомых китайских производителей.

В вебе можно отыскать рейтинги компаний и автоматов, но при установке устройства в осветительных сетях и подключении розеток отлично будет работать хоть какое устройство, не считая самых некачественных, но в качестве вводного разъединителя и для электроплит и электроотопления лучше выбирать если не самое надёжное устройство, хотя и самое драгоценное устройство, то хотя бы "наилучшее соотношение стоимость/качество". Это обеспечит надёжную работу защиты без расхода излишних средств.

Как высчитать нужный номинал автомата

Для надёжной защиты уставка должна быть ниже допустимого тока кабеля, но выше номинального тока подключаемого устройства. При отсутствии этих данных ток можно высчитать по формуле I(А)=Р(Вт)/220=Р(кВт)х4,5.

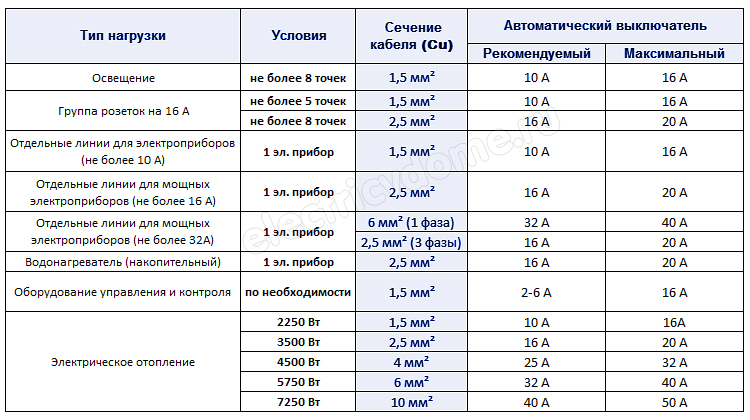

Заместо расчётов при проектировании бытовой проводки допускается применять стандартные значения:

• Штепсельные розетки. Эти коммутационные устройства созданы для включения электроприборов мощностью менее 3,5кВт либо 16А, потому отдельные розетки, а так же группы подключаются медным кабелем 2,5мм² через автомат 16А.
• Внутренние осветительные приборы. В текущее время для комнатного освещения применяются светодиодные осветительные приборы с низким током употребления. Потому в квартире полосы освещения прокладываются проводом 1,5мм² либо 0,75мм² через автоматы 10А и 6А соответственно
• Уличное освещение. Эти осветительные приборы отличаются большей мощностью и подключаются кабелем 1,5мм² через автоматический выключатель с уставкой 10А.

При выборе автоматов для квартиры для уменьшения тока недлинного замыкания нужно отдавать предпочтение типу В, уставка электромагнитного расцепителя которого составляет 3-5In.

Вывод

Знать, какие автоматы ставить в квартире по мощности, принципиально для высококачественной защиты проводки. В связи с тем, что автоматический выключатель защищает провод, а не электроприборы, почти всегда допускается применять стандартные значения уставок, а расчёт создавать только для установок большой мощности, которые подключаются не к розеткам, а с помощью клеммников.
