Внутренняя проводка дома либо квартиры состоит из нескольких частей, которые имеют свое отдельное назначение, но основным из них является вводной автомат. Что же это все-таки за устройство и для чего он нужен, давайте разбираться тщательно.

Автомат ввода – разновидности и базы выбора устройства

Вводное устройство позволяет автоматом отключать электрическую проводку при неисправности, также на случай того, если вдруг пригодится ее ремонт либо модернизация. В современных квартирах устройства ввода размещаются на лестничных площадках либо в тамбурах, а вот в низкоэтажных строениях они, обычно, ставятся на улице. Снаружи АВ очень похож на стандартные автоматы, которые инсталлируются в распределительном щитке, но показания номинального тока у него существенно больше. Не считая этого, им очень комфортно отключить электричество во всём доме одним разом.

Автомат ввода предназначен для отключения проводки при неисправности, также на случай ремонта либо модернизации

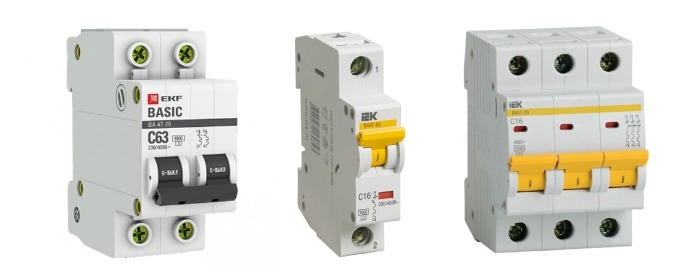

Вводные устройства представлены на рынке двухполюсными, трёхполюсными и четырёхполюсными моделями. Выбирают их зависимо от системы электроснабжения, которая была выбрана для определённого объекта. В некоторых случаях можно увидеть, что в качестве защитного автоматического устройства устанавливается однополюсный автомат большей мощности. Делать это очень не рекомендуется, так как при таком монтаже устройство разрывает только фазную линию, в то время как нейтраль остается соединенной с источником напряжения. Таковой подход не гарантирует стопроцентной защиты.

Осознать, какой мощности нужен вводной автомат для определенного варианта не так и трудно. Для этого нужно суммировать токи линий, созданных для питания, и кабеля. Просчитывая значение, необходимо осознавать, что может случиться ситуация с критической нагрузкой – это включение всех имеющихся устройств в один миг. Делая упор на это, можно просчитать нужный номинал автомата, рабочего тока и отходящей от ВА проводки. Правильным решением будет избрать устройство, у которого превышение наибольшего тока на случай недлинного замыкания будет равно 1000–1500А.

Дабы осознать, какой мощности автомат для вас нужен, следует вычислить сумму токов линий, созданных для питания

Принципиальным нюансом при выборе устройства ввода будет фазность питания и потребляемая мощность объекта, на котором предстоит устанавливать электрический ввод. Если выбрано однофазовое питание, то выбор должен пасть на двухполюсный автомат. Если запитываемый объект имеет трехфазный подвод, то в данном случае выбирают трехполюсный или четырёхполюсный вводной автомат. Подвод напряжения к ВА осуществляется подземным или воздушным методом. Последний вариант в особенности распространен для подачи трёхфазного четырёхпроводного питания.

Двухполюсный автомат ввода – стандартное решение для типовых квартир

При перепадах напряжения и с целью защиты собственного жилья в текущее время для однофазовой сети применяют вводной автомат на 25А, 32А или 50А. По собственной сущности двухполюсник – так ещё именуют двухполюсный автомат – представляет собой конструкцию 2-ух объединенных между собой однополюсных автоматов, имеющих единый рычаг отключения и общую блокировку между механизмами отключения. Почему у него такая конструкция? Дело в том, что Правила электрических установок, которыми руководствуются при работе с электроэнергией, воспрещают разрыв нулевого провода. Двухполюсники устанавливаются и на фазу, и на ноль, а при срабатывании происходит полное обесточивание.

Принципиально! Запрещена установка 2-ух однополюсных вводных устройств заместо 1-го двухполюсника.

Двухполюсный автомат – это, на самом деле, два объединенных между собой однополюсных с единым рычагом отключения

Двухполюсные автоматы используют при подмене проводки в древнем жилом фонде. Там, обычно, идет двухпроводная проводка, состоящая из фазы и нуля. Заземление в ней отсутствует. В новеньком жилищном фонде также распространена установка двухполюсников для отключения всей квартиры. Дело в том, что из-за низкой квалификации электриков либо при самостоятельной установке вводного автомата существует возможность неверного подключения ввода. Время от времени провода могут быть спутаны, что не исключает поражения электрическим током при выключении только автомата, идущего на определенную линию проводки в квартире. С применением двухполюсника таковой вариант отпадает.

Подключение двухполюсного устройства ввода происходит методом подачи на него фазы, которая от него отходит на счетчик, а потом на устройство защитного отключения. После чего фаза распределяется на установленные автоматические выключатели. Нейтральный провод подключается на 2-ой полюс, потом входит на счетчик, после этого идет на УЗО каждой отдельной полосы. Заземление идет впрямую к шине РЕ (Protect Earth), а потом уже на точки, установленные в квартире. К двухполюснику он никак не подключается. При таком подключении вводной автомат будет срабатывать не только лишь при дилеммах на полосы ввода, но и в случае заморочек на раздельно взятой полосы в квартирной проводке, если автомат, стоящий на ней, по каким-то причинам вышел из строя.

Электрические вводы для трёхфазной сети

В квартирах, оборудованных электроплитами, также некоторых домах может быть проведена трёхфазная сеть. В качестве вводных устройств применяют трёхполюсные либо четырёхполюсные АВ. Трёхполюсник применятся для одновременного отключения всех фаз сети в случае появления недлинного замыкания (КЗ) либо перегрузки. К каждой клемме устройства подключается отдельная фаза. После ВА устанавливается счетчик, защита которого должна быть 63 А. Так как в доме проводка имеет огромную длину, то существует большой риск утечки тока. С этой целью после счетчика устанавливается УЗО на ток утечки 300 мА.

Четырёхполюсные автоматы являются достаточно редчайшим вариантом для применения их в трёхфазной сети. Они применяются в случае подвода четырёхпроводной электросети. Основным различием его от трёхполюсного автомата будет то, что тут нулевой провод подводится к четвертому полюсу после подключения на первых трёх фазовых проводов. Предстоящая схема рассредотачивания проводов происходит по аналогии с трёхполюсным вводным устройством. Нередко можно повстречать варианты использования четырёхполюсного автомата для подключения четырёх фаз. В данном случае при замыкании на одной из линий будут обесточиваться все четыре.

При выборе вводного автомата для трёхфазной сети необходимо сложить все нагрузки, приходящиеся на каждую фазу в отдельности. Рабочий ток автомата подсчитать просто. Для этого полученную сумму в киловаттах множат на 1,52 (коэффициент для напряжения 380 В). Номинальный же ток автомата должен быть выше рабочего, потому подбираем для него наиблежайшее значение. Это условие действует в случае одинаковой нагрузки на все три фазы. В случае если на какую-то из них приходится большая нагрузка, расчет ведут по наибольшему значению, показатель которого в киловаттах множится на коэффициент 4,55 (для напряжения 220 В).

Подбираем подходящий автомат ввода – на какие характеристики необходимо опираться

Рассмотрев главные виды вводных устройств, необходимо направить внимание на характеристики, учесть которые нужно при выборе подходящего варианта для установки в раздельно взятом случае. Сперва определяем наибольший ток недлинного замыкания. Это показатель, при котором устройство ввода должно сработать и порвать электрическую цепь. Предлагаются ВА с параметрами от 3 до 10 мА. Хорошим вариантом будет устройство с показателем 6 А. Для квартир допускается устанавливать автоматы на 3 мА, в особенности, если вариант появления КЗ сведён к минимуму. Если жилье находится вблизи с подстанцией, то в данном случае рекомендуется направить внимание на устройства ввода на 10 мА.

Дальше идет показатель рабочего тока, о котором мы упоминали ранее. В данном случае необходимо рассматривать не только лишь суммарную нагрузку, приходящуюся на сеть, но и сечение кабеля. Просчитывают этот параметр следующим образом: складываются мощности всего электрического оборудования, находящегося в доме, после этого приобретенный итог множат на 0,7 – коэффициент одновременной работы всего оборудования. Приобретенное значение делим на 220 (380). Итоговый итог – номинальный ток, который должен быть у приобретаемого вводного устройства.

При выборе ВА не обойтись и без такового понятия, как тип время-токовой свойства. Так как превышение пускового тока над рабочим может быть выше в пару раз, то автомат может найти таковой параметр как куцее замыкание. Вследствие этого произойдет размыкание цепи, что совершенно не надо. Для этого существует определенная градация, позволяющая верно избрать класс устройства:

• В. Применяется, если отсутствуют массивные электроприборы.
• С. Применяют при наличии электрической плиты, котла и подобного оборудования. Применяется в домах, где пользуются устройствами средней мощности не на неизменной базе: сварочный аппарат, бетономешалка и т.д.
• D. Ставят при наличии массивного оборудования.

Принципиально. Устанавливая ВА в доме, направьте внимание на состояние проводки. Может быть, перед установкой ее стоит поменять.

ТОП автоматических выключателей русского и забугорного производства

Статьи об энергетике

На чтение 5 мин. Просмотров 209 Размещено 03.05.2021

Автоматические выключатели применяются для проводки. Устройство ставят для того, дабы защитить линию от массивного тока и предупредить возгорание кабеля. Высочайшая нагрузка на проводку обеспечивается из-за превышения суммарной мощности. Кабель не выдерживает ее и греется, процесс происходит всего за пару секунд, потому так возникает возгорание. Автомат применяют для того, дабы сходу отреагировать на проблему и закончить подачу тока в эту цепь.

Виды автоматических выключателей

Устройство срабатывает при замыканиях, которые происходят при достижении определенной величины тока. По мощности есть электрические модели на 4500, 6000 и 10000 ампер. Для жилых строений довольно первого варианта. Устройства на 6000 и 10000 ампер применяются в промышленных целях либо новостройках.

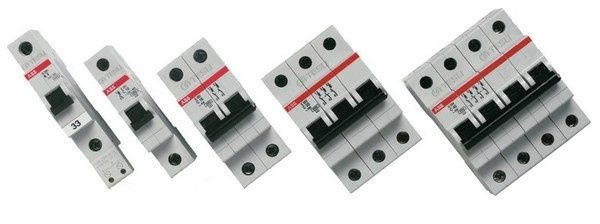

Также есть виды автоматов по количеству полюсов, другими словами по допустимому количеству проводов:

• Один. Самая обычная конструкция, которая применяется для защиты определенного участка сети. К нему подсоединяется два провода на вход и выход.
• Два. Подходит для участков электросети, в каких нужна полное отсоединение. В случае нарушения вся проводка сразу отключается. Так гарантируется полная безопасность и возможность для предстоящего ремонта, работает устройство от сети.
• Три. Этот вариант обычно применяется для промышленных целей. Трехфазный автомат является вводным устройством, к нему подключается 6 проводников, из них 3 идут от электросети.
• Четыре. Подходит для сложной системы с 4 проводниками, изредка применяется для домов.

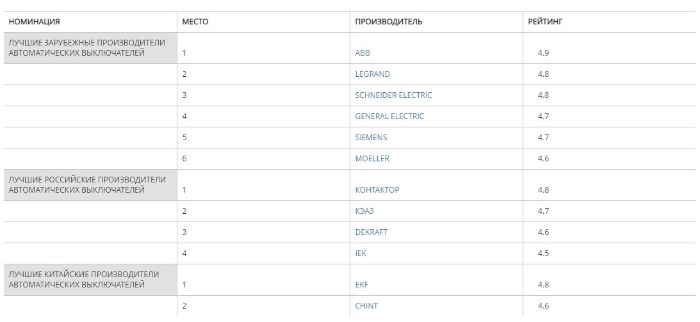

Рейтинг наилучших автоматических выключателей по качеству

В отличие от предохранителей, автоматические устройства являются многоразовыми, потому после срабатывания их поновой включают для контроля электроцепи. Избрать автомат проще всего по производителю. Все устройства при всем этом делятся на забугорные, русские и китайские, главные из них мы разглядим дальше.

Русские

Российские производители в главном завлекают покупателей ценой. Думая о том, какие автоматы ставить в личном доме либо обыкновенной квартире, стоит проанализировать следующие торговые наименования:

• Контактор. Компания производит устройства для установки в щитке, также раздельно стоящие модели. Есть различные модели с спектром тока от 16 до 6000 ампер. Подходят не только лишь для жилых помещений и компаний. Оборудование имеет надлежащие результаты, но потребители сетуют на дизайн и неловкое размещение контактов. При неаккуратной установке монтажника стукнет током.
• КЭАЗ. У этой конторы два направления: одно идет на создание традиционных устройств, а 2-ое на воплощение разработок. Сделанные ими устройства применяются для неизменного и переменного тока. Кроме автоматов также предоставляются девайсы для автоматов. Недочет — маленький срок службы, он не превосходит 2 лет.

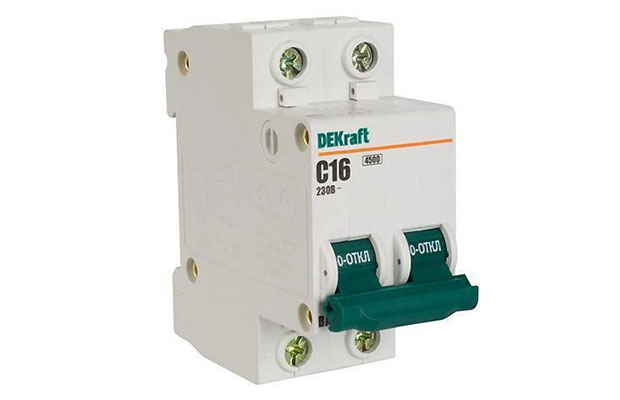

• DEKraft. Продукты этого бренда известны не только лишь в РФ, но и Европе. Создание получило международную сертификацию, потому продукты долговечны, но при всем этом предусмотренные отверстия подходят для кабелей менее 25 мм.
• IEK. Юридически она размещается в Рф, но создание при всем этом перенесли в Китай, дабы понизить цена продуктов. Люди нередко выбирают эту фирму, думая о том, какие автоматы ставить в квартиру. Они дешевенькие и просто подключаются, но при всем этом подгорают при срабатывании.

Продукты российских производителей есть практически в каждом магазине, но по качеству сборки они практически всегда ужаснее забугорных продуктов.

Забугорные

Перед тем, как избрать автоматом выключатель, стоит поглядеть не только лишь продукты российских производителей. Забугорные компании отличаются качеством и долговечностью. В этой отрасли известны следующие производители из Европы и США:

• ABB. Компания выпускает малогабаритные автоматы, которые просто помещаются в щиток. Они гарантируют безопасность и просто инсталлируются независимо от особенностей местности. Производитель предлагает устройства на различное количество проводов, но не рассчитаны на повторную переустановку, потому стоит кропотливо выбирать место для монтажа.
• Legrand. Французская компания известна благодаря товарам, которые имеют личные опции срабатывания. Для потребителей выпускают автоматы с током от 6 до 630 А. Здесь юзеры уже сами решают, какие автоматы избрать для личного дома, а какие из них подходят для установки на больших предприятиях либо в коммерческих организациях. При покупке продуктов стоит осматривать продукт, так как время от времени попадается брак.
• Schneider Electric. Одна из наистарейших компаний, работает в этой сфере уже 170 лет. Есть продукты на различное количество полюсов с мощностью от 0,5 до 63 А. Все фиксирующие детали накрепко установлены, потому заморочек с монтажом не возникнет. На товарах установлена комфортная ручка, но производитель отпугивает ценой.
• General Electric. Южноамериканская компания реализует автоматы для жилых помещений, потому их мощность не превосходит 63 ампер. Продукты ценятся из-за свойства сборки и долговечности. Все модели малогабаритные, потому инсталлируются даже в неловких местах. Невзирая на профильную специализацию, разновидностей представлено не так много.
• Siemens. Популярная когда-то по мобильникам компания выпускает несколько серий автоматов. Отличаются качеством сборки, но у некоторых немного завышена стоимость. Продукты выпускают в корпусе, который защищает устройство от случайного прикосновения. Установленный рычаг имеет малое сопротивление, потому после срабатывания автомат стремительно возвращают на изначальную позицию. Недочет один — придется брать специальную отвертку для монтажа.
• Moeller. Автоматические выключатели создают в Сербии, но мощность тока всех моделей ограничена 63 А. Контакты обустроены дополнительной степенью безопасности. Представлен большой выбор защитных частей, они числятся универсальными. Но, отыскать оригинал, а не подделку бывает трудно. Продукцию стремительно разбирают в магазинах.

Китайские

В этой категории два производителя, которые посылают продукты в Россию. Большая часть продуктов подобны российским моделям, но рассчитаны на огромную нагрузку.

К примеру, компания EKF составляет конкурентнсть аналогичному российскому бренду. Они выпускают автоматы на 1–3 полюса, мощность начинается с 6 ампер. Продукты этого бренда соответствуют ГОСТу, потому они стремительно распродаются в Рф. Конструкцию обмыслили так отлично, что даже во время установки опасности сводятся к минимуму. Недочет — периодическое неконтролируемое отключение устройства.

Посреди китайских производителей также известен CHINT, но продукция стремительно изнашивается. Есть аварийные контакты, но рычаг установлен неловко.

Перед тем как избрать автоматический выключатель, стоит помыслить про номинальным ток, число полюсов, селективность. Если с этими параметрами тяжело разобрать, лучше проконсультироваться с электриком либо торговцем в магазине. Только после чего перебегать к выбору производителя. В данном случае получится подобрать устройство, которое защитит проводку и при всем этом прослужит 3–5 лет.

Как подобрать и подключить дифференциальный автомат

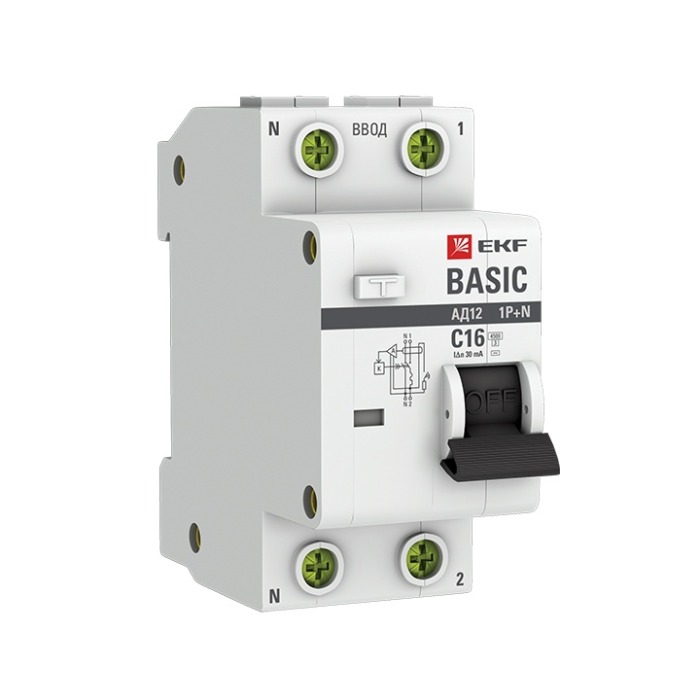

Дифференциальный автомат – подключается для обеспечения защиты от поражения электрическим током, сразу с защитой электросети от перегрузок и недлинного замыкания.

Где устанавливается

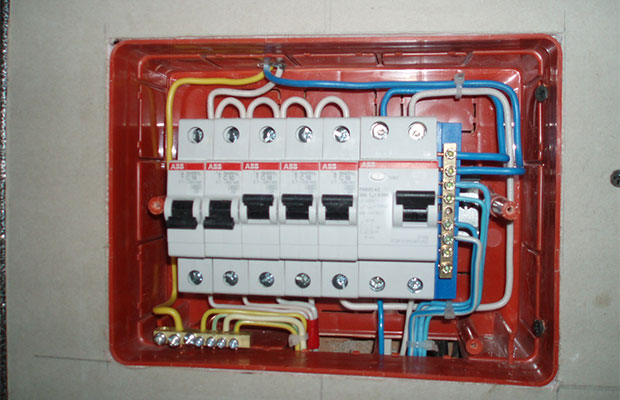

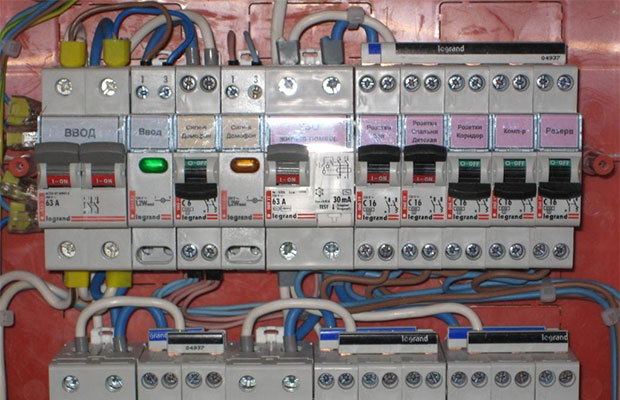

Диф-автомат устанавливается лишь на DIN-рейку в распределительном щитке квартиры либо дома. К автомату подключаются блоки розеток либо отдельные массивные электроприборы – стиральная машина, электропечь, электродуховка либо водонагреватель.

Стиральная машина, морозильная камера, насос – эти приборы имеют в собственной конструкции электродвигатель, потому их пусковая потребляемая мощность может превосходить заявленную компанией – производителем в пару раз. Приводим таблицу с указанием коэффициентов возрастания токов сначала работы устройства:

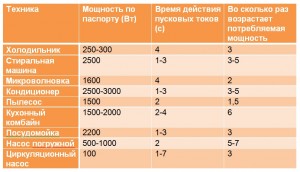

Время деяния пусковых токов в бытовых устройствах

Таким макаром, стиральная машина при включении может потреблять 12,5 кВт в течении первых 4х секунд, а если дифавтомат для нее не рассчитан на такую мощность – всякий раз при включении он будет выбивать. Но это не значит, что необходимо выбирать дифференциальный автомат, мощностью 12,5 кВт!

Условные обозначения

Дифавтоматы поставляются обычно с паспортами, в каких указываются все данные, но многие из них дублируются на корпусе устройства. Тут вы сможете прочесть информацию о номинальном напряжении, частоте и мощности, дифференциальном токе отключения, температурный спектр применения автомата. В отличие от аннотации, обозначения на корпусе с течением времени не потеряются и при открытии распределительного щитка вы всегда будете знать, на какой автомат можно добавить нагрузку, а на какой нет.

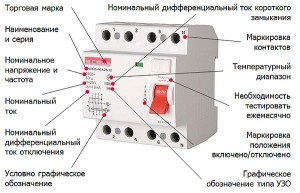

Условные обозначения на дифавтомате

Какой дифавтомат избрать

Дифференциальный автомат соединяет внутри себя сразу три функции, защита проводки от недлинного замыкания, защита проводки от перенапряжения и защиты человека от удара электрическим током либо утечки электричества. При планировании проводки в квартире либо доме можно высчитать количество потребителей тока, которые планируется подключать к сети, подсчитать время их работы и что будет врубаться сразу, а что нет. И ошибиться

Дифавтомат ABB на 10А тип С Дифавтомат ABB на 16А тип С Дифавтомат ABB на 25А тип С

Дифференциальный автомат устанавливается для тех мест, где может быть поражение электрическим током. В квартире под дифавтоматы подключают розетки и выключатели в ванной комнате и кухне. Конкретно в этих местах более возможно поражение током, т.к. имеется лишная влажность и опасность протекания от соседей сверху. Если в вашем случае есть места, где также есть опасность контакта электрики с водой, к примеру сауна, бассейн либо холл с фонтаном, то такие комнаты следует также запитать через диф-автомат.

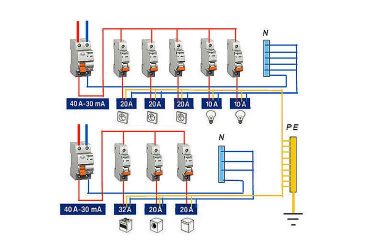

Любая такая комната запитывается 2-мя контурами, любой из которых подключается через отдельный автоматический дифференциальный автомат. Это контуры освещения и розеток:

• Розетки – автомат на 16А, тип С;
• Освещение – автомат на 10А, тип С;

Под отдельный диф-автомат подключаются:

• Проточный водонагреватель;
• Накопительный водонагреватель;
• Электроварочная панель;
• Электродуховой шкаф;
• Кондюк.

Проточный водонагреватель, электроварочная панель и электродуховка подключаются под диф-автоматы на 25А, тип С. Кондюк и накопительный водонагреватель под автоматы на 16А тип С.

Принципиально. Если варочная панель и духовка – это два различных устройства, то они должны подключаться под различные диф-автоматы.

Не стоит подбирать отдельный дифавтомат для стиральной машины, микроволновки либо пылесоса. Все эти приборы рассчитаны на включение в обыденную электросеть, а означает раздельно волноваться об их безопасности не стоит.

Видео о технических свойствах дифавтоматов

Ролик тщательно обрисовывает технические свойства дифференционных автоматических выключателей. Видео полезно тем, кто отыскивает более углубленную информацию по теме и решает специальные вопросы по электрообеспечению кабинета, производственного участка либо другого коммерческого помещения.
