С самого начала появления электричества инженеры стали мыслить над безопасностью электрических сетей и устройств от токовых перегрузок. Вследствие этого было сконструировано много различных устройств, которые отличаются надежной и высококачественной защитой. Одними из последних разработок стали электрические автоматы.
Электрические автоматы
Этот устройство именуется автоматическим из-за того, что он обустроен функцией отключения питания в автоматическом режиме, при появлении маленьких замыканий, перегрузок. Обыденные предохранители после срабатывания подлежат подмене на новые, а автоматы после устранения обстоятельств трагедии можно опять включить.
Такое защитное устройство нужно в хоть какой схеме электрической сети. Защитный автомат защитит здание либо помещение от различных аварийных ситуаций:
- Пожаров.
- Ударов человека током.
- Дефектов проводки.
Виды и конструктивные особенности
Следует знать информацию о имеющихся видах автоматических выключателей, дабы во время приобретения верно избрать подходящее устройство. Имеется систематизация электрических автоматов по нескольким характеристикам.
Отключающая способность
Это свойство определяет ток недлинного замыкания, при котором автомат разомкнет цепь, тем отключит сеть и приборы, которые были подключены к сети. По этому свойству автоматы разделяются:
- Автоматы на 4500 ампер, используются для предотвращения дефектов силовых линий жилых домов старенькой постройки.
- На 6000 ампер, применяются для предотвращения аварий при замыканиях в сети домов в новостройках.
- На 10000 ампер, используются в индустрии для защиты электрических установок. Ток таковой величины может образоваться в конкретной близости от подстанции.
Срабатывание автоматического выключателя появляется при замыканиях, сопровождающихся появлением определенной величины тока.
Автомат защищает проводку от повреждения изоляции огромным током.
Число полюсов
Это свойство гласит нам о самом большом количестве проводов, которые может быть подключить к автомату для обеспечения защиты. При трагедии, напряжение на этих полюсах отключаются.
Особенности автоматов с одним полюсом
Такие электрические автоматы более обыкновенные по собственной конструкции, и служат для защиты отдельных участков сети. К такому автоматическому выключателю можно подсоединить два провода: вход и выход.
Задачей таких устройств является защита электрической проводки от перегрузок и КЗ проводов. Нейтральный провод подключается к нулевой шине, в обход автомата. Заземление подключается раздельно.
Электрические автоматы с одним полюсом не являются вводными, так как при его выключении разрывается фаза, а нулевой провод как и раньше остается соединенным с питанием. Это не обеспечивает защиту на 100%.
Характеристики автоматов с 2-мя полюсами
В случаях, когда при трагедии нужна полное отсоединение от электрической сети, применяют автоматические выключатели с 2-мя полюсами. Они применяются как вводные. В аварийных случаях, или при маленьком замыкании вся электрическая проводка отключается в одно время. Это дает возможность производить работы по ремонту и обслуживанию, также проведения работ по подключению оборудования, так как обещана полная безопасность.
Двухполюсные электрические автоматы применяют, когда нужно наличие отдельного выключателя для устройства, работающего от сети 220 вольт.
Автомат с 2-мя полюсами подключают к устройству при помощи 4 проводов. Из них два приходят от сети питания, а другие два выходят из него.
Трехполюсные электрические автоматы
В электрической сети, имеющей три фазы, используются 3-полюсные автоматы. Заземление оставляют незащищенным, а проводники фаз соединяют с полюсами.
Трехполюсный автомат служит вводным устройством для всех трехфазных потребителей нагрузки. В большинстве случаев таковой вариант выполнения автомата используют в промышленных критериях для питания электричеством электродвигателей.
К автомату можно подключить 6 проводников, три из которых – фазы электрической сети, а другие три выходящие от автомата, и обеспеченные защитой.
Внедрение четырехполюсного автомата
Дабы обеспечить защитой трехфазную сеть с четырехпроводной системой проводников (к примеру, электродвигатель, включенных по схеме «звезды»), используют 4-полюсный автоматический выключатель. Он играет роль вводного устройства четырехпроводной сети.
Имеется возможность подключения к устройству восьми проводников. С одной стороны – три фазы и ноль, с другой стороны – выход 3-х фаз с нолем.
Время-токовая черта
Когда устройства, потребляющие электроэнергию, и электрическая сеть работают в обычном режиме, то происходит обыденное протекание тока. Это явление касается и электрического автомата. Но, в случае увеличения силы тока по различным причинам выше номинального значения, происходит срабатывание расцепителя автомата, и цепь разрывается.
Параметр этого срабатывания именуется время-токовой чертой электрического автомата. Она является зависимостью времени сработки автомата и соотношения между реальной силой тока, проходящей через автомат, и номинальным значением тока.
Значимость этой свойства состоит в том, что обеспечивается меньшее число неверных срабатываний с одной стороны, и осуществляется защита по току, с другой стороны.
В энергетической индустрии бывают ситуации, когда краткосрочное увеличение тока не связано с трагедией, и защита не должна срабатывать. Также происходит и с электрическими автоматами.
Время-токовые свойства определяют, через какое время сработает защита, и какие характеристики силы тока при всем этом возникнут. Чем больше перегрузка тем резвее сработает автомат.
Электрические автоматы с маркировкой «В»
Автоматические выключатели категории «В», в состоянии отключаться за 5 — 20 с. При всем этом значение тока составляет от 3 до 5 номинальных значений тока ≅0.02 с. Такие автоматы применяются для защиты бытовых устройств, также всей проводки квартир и домов.
Характеристики автоматов с маркировкой «С»
Электрические автоматы этой категории могут выключиться за время 1 — 10 с, при 5 — 10 кратной токовой нагрузке ≅0.02 с. Такие используют в почти всех областях, более популярны для домов, квартир и других помещений.
Значение маркировки «D» на автомате
С таким классом автоматы применяются в индустрии и выполнены в виде 3-полюсных и 4-полюсных выполнений. Их используют для того, дабы защитить массивные электрические моторы и различные трехфазные устройства. Время их сработки составляет до 10 секунд, при всем этом ток срабатывания может превосходить номинальное значение в 14 раз. Это дает возможность с нужным эффектом применять его для защиты разных схем.
Электродвигатели со значимой мощностью в большинстве случаев подключают через электрические автоматы с чертой «D», т.к. пусковой ток высочайший.
Номинальный ток
Имеется 12 вариантов выполнения автоматов, которые различаются по характеристике номинального тока работы, от 1 до 63 ампер. Этот параметр определяет скорость выключения автомата при достижении предельного значения тока.
Автомат по этому свойству выбирают с учетом поперечного сечения жил проводов, допускаемому току.
Принцип деяния электрических автоматов
Обыденный режим
При обыкновенной работе автомата управляющий рычаг взведен, ток поступает через провод питания на верхней клемме. Дальше ток идет на недвижный контакт, через него на подвижный контакт и по гибкому проводу на катушку соленоида. После него по проводу ток идет на биметаллическую пластинку расцепителя. От него ток проходит на нижнюю клемму и далее на нагрузку.
Режим перегрузки
Этот режим появляется при превышении номинального тока автомата. Биметаллическая пластинка греется огромным током, изгибается и размыкает цепь. Для деяния пластинки нужна время, которое находится в зависимости от значения проходящего тока.
Автоматический выключатель является аналоговым устройством. При его настройке есть определенные трудности. Ток срабатывания расцепителя настраивается на заводе особым регулировочным винтом. После остывания пластинки автомат опять может работать. Температура биметаллической пластинки находится в зависимости от окружающей среды.
Расцепитель действует не сходу, давая возможность току к возврату номинального значения. Если ток не понижается, то расцепитель срабатывает. Перегрузка может появиться из-за массивных устройств на полосы, или подключении сходу нескольких устройств.
Режим недлинного замыкания
При всем этом режиме ток увеличивается очень стремительно. Магнитное поле в катушке соленоида движет сердечник, приводящий в действие расцепитель, и отключает контакты сети питания, тем снимает аварийную нагрузку цепи и защищает сеть от вероятного пожара и разрушения.
Электромагнитный расцепитель действует одномоментно, чем отличается от термического расцепителя. При размыкании контактов рабочей цепи возникает электрическая дуга, величина которой находится в зависимости от тока в цепи. Она вызывает разрушение контактов. Дабы предупредить это отрицательное действие, изготовлена дугогасительная камера, которая состоит из параллельных пластинок. В ней дуга затухает и исчезает. Возникающие газы отводятся в особое отверстие.

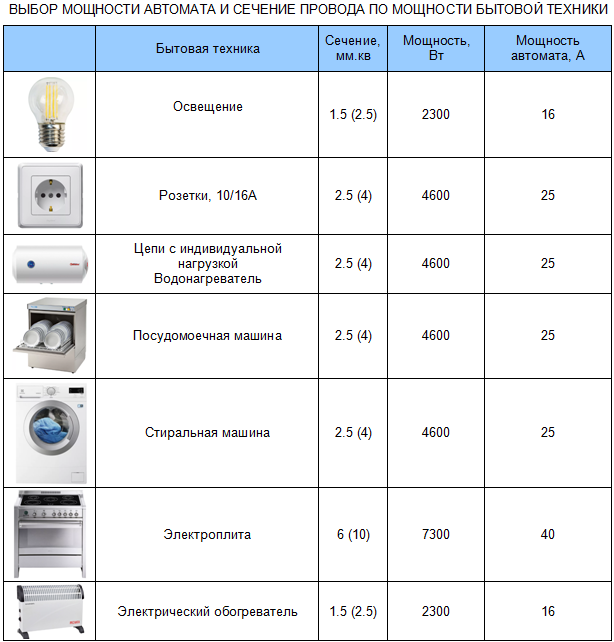

каким проводом подключать стиральную машинку-сечение провода каким должно бытьи на сколько ставить автомат? можно ли под
Медь на 2,5 (но в принципе хватит и 1,5) просто обычно продается только либо 1,5 либо 2,5, 16 ампер. Машинку лучше установить по уровню- прыгать будет- хорошо, но от установки строго по уровню зависит моторесурс, меньше нагрузки на барабан при выжимании. Лучше ножки подкрутите у машинки. Коврик поможет понизить вибрацию, не больше. остальное Для вас уже произнесли. Сергей Сандул эдектрик с 3мя классами церковно приходской школы, все сгорит- провод остается, это подход от малограмотности, чем толще- тем лучше- отлично исключительно в порнофильмах.
Другие ответы
Сечение более 4 квадратов, автомат на 50 Ампер. Провод ЭПХЛ и нет заморочек
Таблица выбора сечения кабеля при прокладке проводов:
Проложенные открытоПроложенные в трубе
Сеч. МедьАлюминийМедьАлюминий
каб., ТокW, кВтТокW, кВтТокW, кВтТокW, кВт
мм2А220в380вА220в380вА220в380вА220в380в
0,5112,4
0,75153,3
1,0173,76,4 143,05,3
1,5235,08,7 153,35,7
2,0265,79,8214,67,9194,17,214,03,05,3
2,5306,611,0245,29,1214,67,916,03,56,0
4,0419,015,0327,012,0275,910,021,04,67,9
6,05011,019,0398,514,0347,412,026,05,79,8
10,08017,030,06013,022,05011,019,038,08,314,0
16,010022,038,07516,028,08017,030,055,012,020,0
25,014030,053,010523,039,010022,038,065,014,024,0
35,0 17037,064,013028,049,013529,051,075,016,028,0
Выбор сечения авто провода:
Номин. сечение, мм2Сила тока в одиночном проводе, А при долговременной нагрузке и при температуре окружающей среды, оС
20305080
0,517,516,514,09,5
0,7522,521,517,512,5
1,026,525,021,515,0
1,533,532,027,019,0
2,545,543,537,526,0
4,061,558,550,035,5
6,080,577,066,047,0
16,0149,0142,5122,088,5
Примечание: при прокладке проводов сечением 0,5 — 4,0 мм2 в жгутах, в поперечном сечении которых по трассе содержится от 2-ух до 7 проводов, сила допустимого тока в проводе составляет 0,55 от силы тока в одиночном проводе согласно таблице, а при наличии 8-19 проводов — 0,38 от силы тока в одиночном проводе.
на почту могу сбросить расчеты.
Супруг електрик. , занимается подключением машинок и болеров) специально позвонила. ПВС (поливинил силовой, это если Вы с Украины) либо NYM (расшифровку не знаю, это если Вы с Рф) 3*1,5, автомат 2р (полюсной) В16А (ампер).
провод NYM 3х1.5 ( в принципе может и другой, главное в двойной оболочке) , автомат 20 А (25А), но если дом не новый то электровласти могут востребовать замены 25А на 20 А.
Ещё один совет, если есть возможность располагайте стир. машину не ванной комнате — мощнейший электроприёмник во влахном помещении — сознательное уменьшение срока его службы (моторесурса)
Фурроров Для вас
Александр означает так. машинка должна быть заземлена ..лучше провод вести новый от щитка с отдельным автоматом на 16 ампер в полне хватит (можно и побольше но не нужно) . соответственно провод трёх жильный медный в двойной изоляции.. .
сечения квадрата на 2 но не меньше 1.5. машинка должна стоять ровно по уровню.. . а то прыгать будет. и плохо это короче для эксплуатации. совет поставте фильтор. для грубой и маленькой чистки. ну хотябы хоть для грубой)))) ) обращайтесь если что.
Обычно потребляемая стиральной машиной наибольшая мощность (указана в техпаспорте) не превосходит 2200 вт — другими словами ток максимум 10 ампер. Так что самой обычной квартирной проводки, рассчитанной на 16 ампер (сейчас входные автоматы на таковой ток приняты) — полностью довольно!
В наших электросетях, кроме построенных в последние 2-3 года, провод "Земля" отсутствует, даже в щите всего 4 провода — три фазы и рабочий нуль, на квартиру дают одну из фаз и нуль. Какую бы лапшу Для вас ни навешивали электрики насчёт необходимости третьего провода — они его всё равно проложат в параллель с уже имеющимся "рабочим нулём" и вкупе с ним подключат к корпусу электрощита на лестнице. Есть в этом смысл? Если Вы учили в школе физику — ясно, что никакого!
Еще посреди 80-х, когда у нас появились 1-ые стиральные машины-автоматы, в инструкциях к ним как вариант подключения рекомендовалось соединить прямо снутри розетки (но, очевидно, не вилки! ) ее заземляющие контакты с клеммой "рабочего нуля". Позже некий вумный чинуша такое подключение воспретил — этот физику в школе недоучил очевидно!
Правда, при отсутствии реального заземления — хоть монтируй по нормам 80-х годов, хоть по сегодняшним — на корпусе машины оказывается рабочий нуль, потенциал которого другой раз отличается от потенциала земли — и при одновременном касании корпуса машины и водопроводного крана Вас будет лупить током. В данном случае придется машину вообщем не заземлять, сколь это ни грустно. (Казалось бы, можно ее заземлить черезводопровод, но это-то вправду неприемлимо: трубы на это не рассчитаны, электрические контакты в них ненадёжны, и в самом противном варианте — Вы сможете долбануть соседа этажом выше либо ниже) .
Так что — я у себя на старенькой квартире просто поставил вблизи с имеющейся обыкновенной розеткой еще одну с заземляющими контактами ("евро"), на которые подвёл рабочий нуль с такого же провода, что искони идёт к одному из гнезд розетки. На новейшей же — сеть имеет провод заземления (5-ый провод в дополнение к четырем проводам трехфазной сети) и УЗО, а все розетки в квартире и так "евро".
Питаем мы машину водой через фильтр узкой чистки (компании "Новенькая вода"), так как вода из крана течет заржавелая — даже если на кран натянуть тряпочку, то на ткани за пару минут получится рыжеватое пятно) . Чере тот же фильтр, к слову, набираем воду и в фильтр-кувшин "Барьер" — дабы зря не загаживать картридж.
3*2.5 это самый надёжный вариант, и автомат на 16А
ВВГнг 3х2,5 либо ПВ 3х2,5. Можно автомат не ставить, а подключить на уже имеющийся, т. к. это обыденный электроприёмник. Некоторые ставят УЗО. Если дом старенькый, плиты газовые и автомат все-же охото поставит (1-полюсный на 16А) , то может потребоваться тех. условие ЖЭКа
да вы что совершенно ку- ку, какой 1.5. Я работал электромонтажником, в проекте всех жилых домов на потребители меньше 2.5 не кидают, сечением кабеля 1.5 только освещение проводят. И если мне не изменяет память, на стиральные машины мы использовали вообщем кабель сечением в 4 квадрата, а на электроплиту и совсем 6.
