Какая проводка лучше в личном доме

С ростом популярности экологического и ретро-стиля в строительном дизайне становятся действенными обыкновенные методы организации коммуникаций в доме. Электро ретро проводка на изоляторах — открытый вариант устройства электрической сети, который основан на скрученных одножильных кабелях. Эти скрученные одножильные кабели устанавливаются на стенках благодаря особым роликам.

Установка проводки на изоляторах — процесс тщательный и просит организации схемы и расчетов нагрузки на цепь. Этот вариант прокладки является самым старенькым. Его интенсивно использовали в 20-40 годах прошедшего столетия.

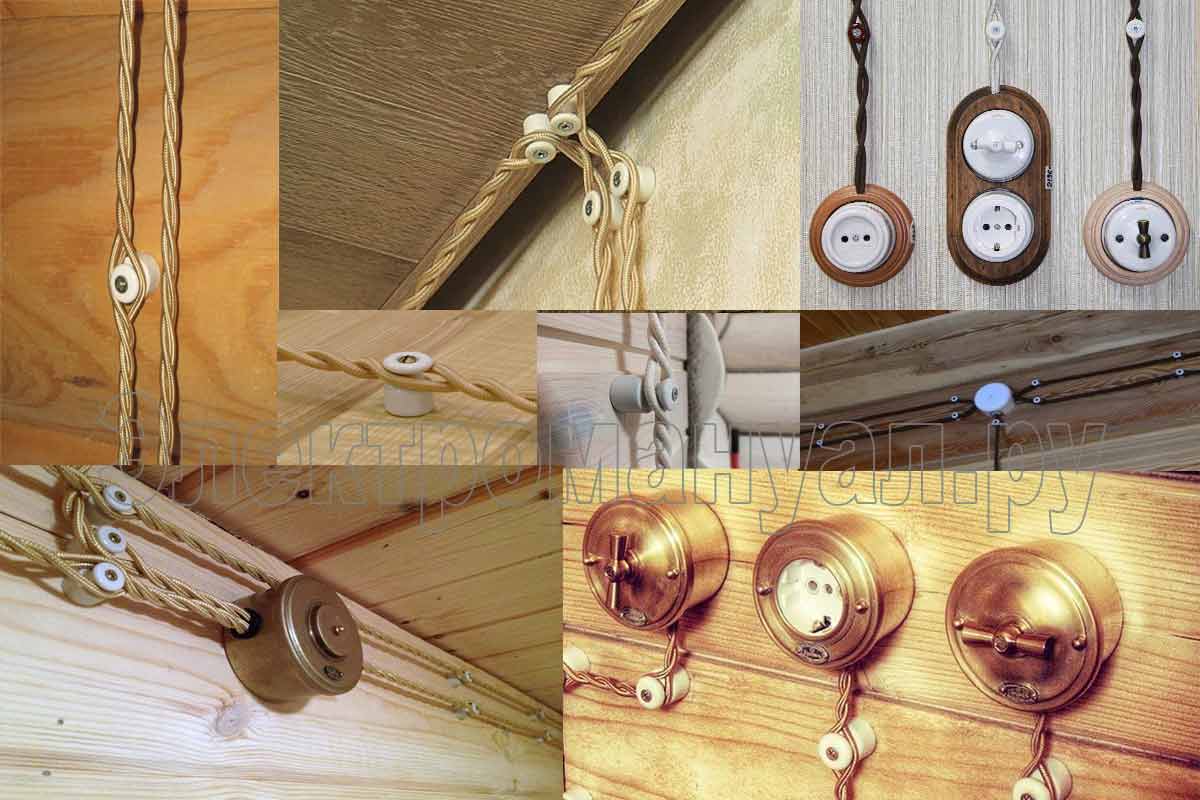

Таковой метод укладки провода ещё именуют ретро проводкой. Он пользуется популярностью, как кандидатура кабелям в пластмассовых коробах. К плюсам таковой проводки относится:

зрительная составляющая. Прекрасно переплетенный изолированный провод смотрится лучше, чем белоснежный пластмассовый короб;
резвый доступ к местам неисправности;

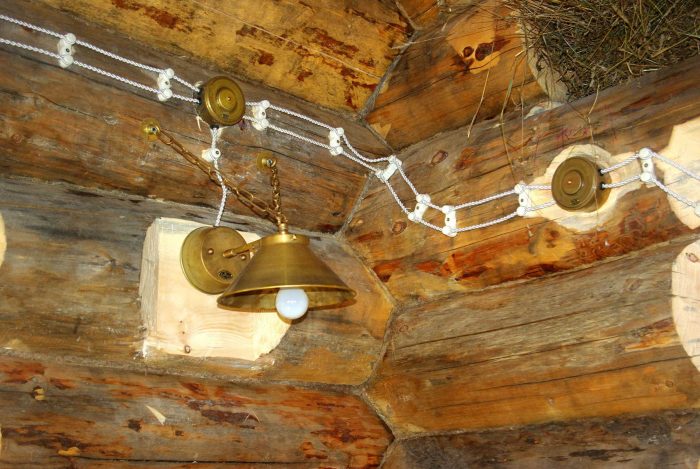

открытый тип. В древесных домах, где очень трудно организовать сокрытую проводку винтажный вариант будет хорошим;

Подготовка к монтажу проводки под старину

Комплектующие для ретро проводки

Предварительный шаг — принципиальная часть в реализации любого ремонта. До разводки проводов необходимо приобрести:

кабель нужного сечения;
затратные выключатели и розетки;
распределительные коробки.

Такая электрификация дома проводится только после окончания работ по отделке дома. Проводка устанавливается на древесные стенки, поверх обоев или крашенных стенок. Рынок электрического оборудования предлагает любителям ретро- и экостиля огромное количество различных выключателей и розеток, провода с изоляция различного цвета. Стоимость находится в зависимости от цвета. Золотистые провода будут вдвое дороже, чем карие.

Правила выбора частей электрической сети для древесного дома

Согласно ПУЭ кабель устанавливается на расстоянии от внутренних поверхностей строения более 1-го сантиметра. Это нужно для уменьшения площади соприкосновения сети с древесными стенками и потолком. Проводка в древесном доме по правилам устройства электроустановок непременно размещается снаружи.

Проводка под старину в древесном доме обычно применяется с двойной изоляцией. 1-ый слой защищает провод от наружной среды. Он осуществляется из поливинилхлорида. 2-ая изоляция — хлопчатобумажная либо шелковая. Её пропитывают огнеустойчивым лаком.

Может Вас заинтригует статья Светодиодные ленты: особенности устройства, использование, достоинства

Сечение провода находится в зависимости от мощности полосы освещения. Для подключения дома обычно довольно провода с 1,5-миллиметровым сечением, но можно выбирать многожильный медный провод сечением 2,5 квадратных мм. Для четкого определения сечения провода необходимо определять общую нагрузку, которая создается всеми электрическими устройствами.

Кабель для проводки на изоляторах

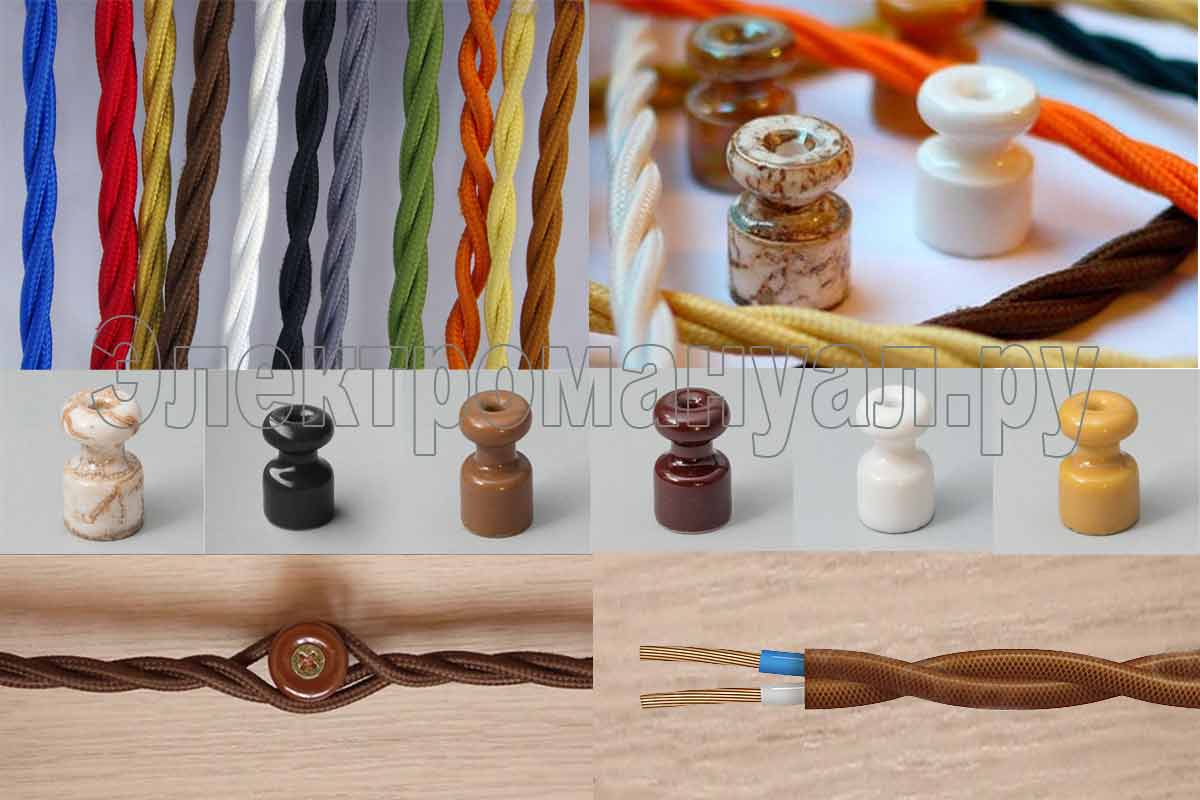

Кабель и изоляторы для ретро проводки.

Для организации проводки под старину выбирают трех- или четырехжильные провода. По ПУЭ ретро проводка должна непременно иметь заземление. При проектировании таковой проводки нужна лучевая схема. Принципиально соблюдать следующие требования:

На полосы для освещения, с внедрением провода сечением 1,5 мм квадратных, допустимая мощность 2 кВт. Суммарный ток, который потребляет линия, должен быть менее 10 А.
Для розеток нужен кабель с полумиллиметровым сечением. Для розеточных групп наибольшая мощность подключения — 3 кВт. Суммарный ток должен быть менее 16 Ампер.
Если в жилых комнатах такая ретро проводка не вызовет заморочек. То с кухней дела могут обстоять по другому. Оплетка из хлопчатобумажной ткани будет мараться на кухне, потому лучше в эту комнату выбирать провода с резиновой оболочкой. Покрытие должно быть светостабилизированным. Очень нередко для зоны кухни в качестве материала для стенок выбирают глиняную плитку.

Проводку на роликах под старину можно обустроить и на кухне, но в местах, где плитка лучше организовать её скрытно. Кроме правил выбора кабеля необходимо уделять свое внимание и на производителя. На рынке винтажный кабель представлен европейскими и русскими производителями. Наилучшим из европейских считается Gi Gambarelli (Гамбарелли).

Кроме Gl Gambarelli известен Fontini, который занимается созданием роликов, распределительных коробок и выключателей различного типа. Дизайн выдерживается в винтажном стиле. Эти кабели довольно жесткие, но главное их достоинство — наличие пожарного сертификата и негорючесть.

Принципиально знать, что пожарная инспекция воспримет такую проводку в доме, только если есть пожарный сертификат.

Изоляторы

Винтажная проводка устанавливается с внедрение затратных точек и распаечных коробов. Для организации обычно применяют затратные точки (ролики) из фарфора либо пластика. У каждого из материалов есть свои плюсы и недочеты. Фарфоровые ролики стоят дороже, но служат подольше. К тому они достаточно хрупкие и могут повредиться в процессе монтажа наружной электрической сети.

Может Вас заинтригует статья Какой коаксиальный кабель лучше избрать?

Пластмассовые ролики стоят дешевле, не настолько хрупки, но не отличаются то зрительной привлекательностью, что фарфоровые. Количество изоляторов не нормируется, но обычно выбирают такое количество, дабы провода не провисали. На метр кабеля используют 1-3 изолятора.

Стоит выбирать ролики совместно с проводкой, дабы изоляторы и кабель были в одной цветовой политре.

Распаечные коробки, розетки и выключатели

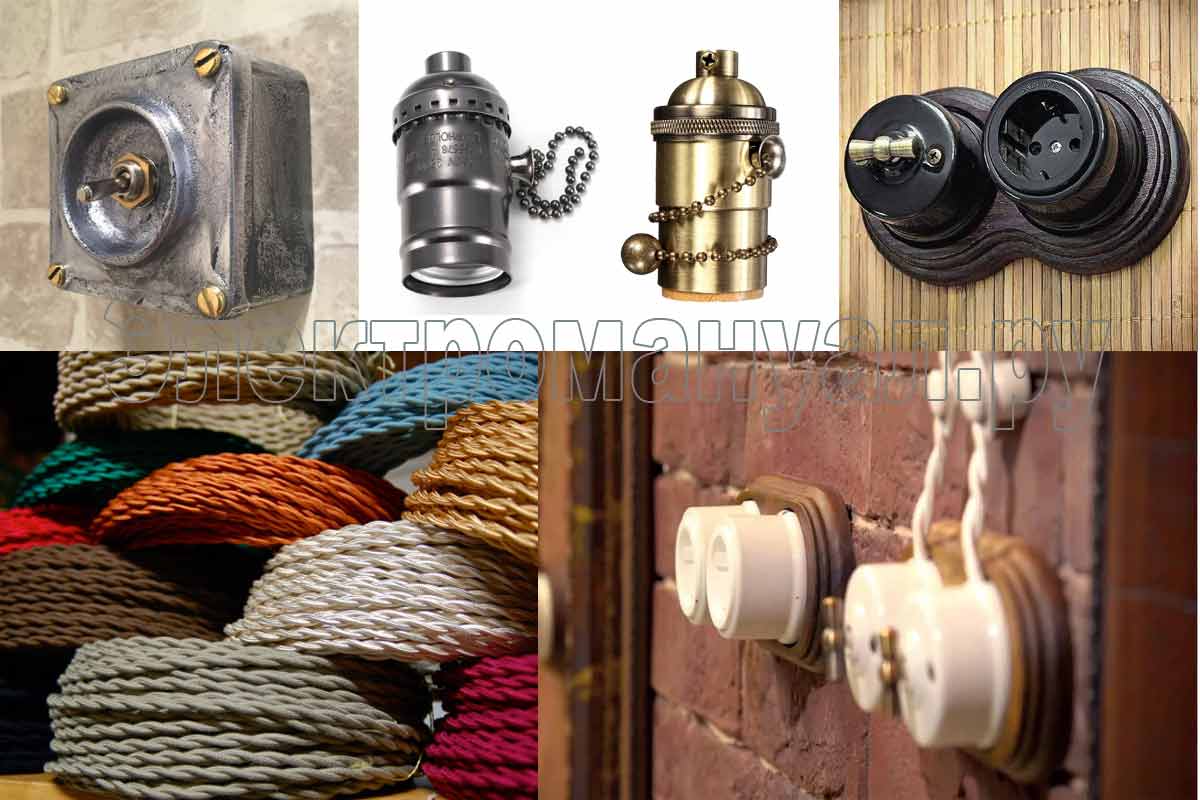

Ретро розетки и выключатели.

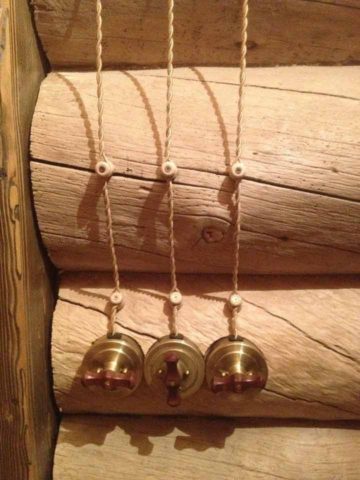

Обычно производители, которые занимаются созданием и продажей частей для ретро проводки предлагают и розетки с выключателями, распаечные коробки. Тут внешний облик и качество находится в зависимости от производителя. Производители из Европы отличаются неплохим качеством и симпатичным внешним обликом, но не могут повытрепываться низкой ценой. Русские производители предлагают потребителю розетки в стиле ретро. У них встречаются достаточно достойные внимания модели.

Самый дешевенький вариант организации проводки в стиле ретро — китайский. Их внешний облик достаточно привлекателен, но электрическая составляющая не всегда надежна, а с электричеством, как понятно, не шутят.

Правила монтажа ретро проводки

Этапы организации винтажной электрической сети можно поделить на несколько стадий:

Определение места расположения розеток, осветительных устройств и выключателей. Для таковой ретро проводки розетки должны находиться на достаточном расстоянии от пола.
Определение схемы подключения устройств. От верно составленной схемы зависит надежность электрической системы.
Разметка трассы. Разметка делается средством лазерного уровня. Выбирается лучшая трасса.

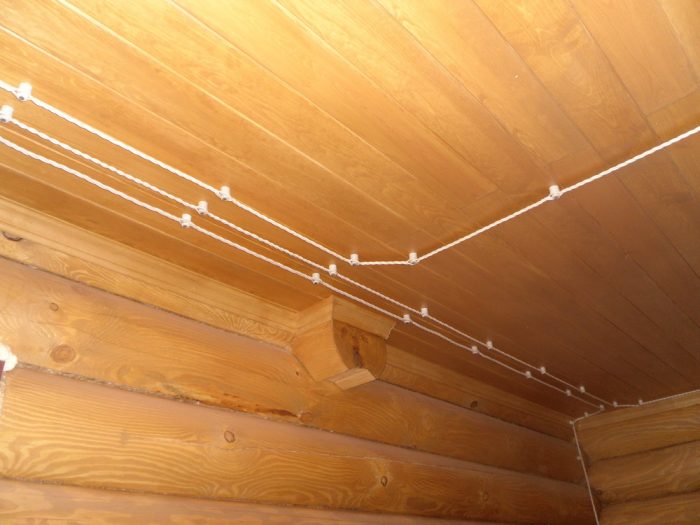

Крепление роликов. Ролики-изоляторы располагаются на расстоянии 4-х см от выключателя, распаечной коробки или розетки. Когда ретро проводку в древесном помещении тянут горизонтально, то изоляторы стоит устанавливать почаще. Расстояние между роликами составляет очень 45 см. Если установка идет в вертикальном положении, то расстояние между роликами может доходить до полметра. При организации электрической сети в доме из бруса ориентируются на число бревен. Для бревен поперечником изолятор устанавливают через бревно. Если бревно меньше 30 см, то монтируют ролики через 2 бревна. При повороте провода используют два глиняних изолятора, которые размещаются друг относительно друга под углом 45 градусов. В местах установки розеток, выключателей и в зоне расположения угловых изоляторов провод перевязывают. Как правило это делают тканевым материалом, который снимают с остатков витого кабеля.
Установка монтажных коробок. . Если в помещении есть водопровод либо трубы отопления, то расстояние от розеток, осветительных устройств должно составлять от полметра и поболее. Малое расстояние от дверных и оконных просветов должно быть более 10 см. При подводке кабеля к розетке необходимо оставлять 20 см для предстоящего подключения. Дабы провод не распустился его необходимо затянуть хомутом. Потом оставшийся участок необходимо распустить из снять изоляцию для подключения. При ведении провода необходимо в местах соприкосновения с угловыми изоляторами их необходимо перевязывать. Это нужно для устранения натягивания в распаечных коробках.
Подключение и распайка кабеля. При подключении необходимо смотреть, дабы провода не скручивались. Все ответвления должны находиться исключительно в распаечных коробках. От них провода могут отходить вертикально или горизонтально. Если кабель идет через стенки, применяют фарфоровые втулки, через которые проходит кабель.

Может Вас заинтригует статья Заземление электроустановок: поражения электротоком не будет.

Кроме ретро проводки можно использовать и скомбинированный вариант. Витой провод сочетают с кабель-каналами. Магистральные полосы прокладываются в коробах, а места соединения с розетками и выключателями производятся в ретро стиле.

Проводка в стиле ретро — процесс тщательный. Необходимо найти место для прохождения провода, установить изоляторы на подходящем расстоянии. Крепятся ролики шурупами через отверстие в изделии, потому разметку необходимо делать заблаговременно, дабы не получить позднее излишние отверстия в стенке.

Как сберечь на ретро проводке

Если цена всей проводки высока, то можно сделать витой провод без помощи других. Это поможет уменьшить расходы. Для этого стоит приобрести медный провод в оплетке из ткани и без помощи других его скрутить. При покупке учитывайте, что при скрутке длина провода уменьшится на 30%. Для самостоятельного производства витого кабеля можно использовать медный многожильный провод (РГКМ). Таковой провод имеет двухслойную оболочку из силикона и стекловолокна. Таковой элемент проводки можно применять в банных помещениях. При самостоятельном ведении таковой проводки её вить лучше в процессе прокладки. Если проводники скручиваются, то после каждого изолятора лучше поменять направление витка.

Читайте по теме: Подключение выключателя света с 2-мя

Цена частей на реализацию электрической сети в винтажном стиле будет большой, но прекрасный и неопасный интерьер того стоит. К огорчению, русских производителей, которые бы могли предоставить не плохое оборудование для реализации проводки в доме под старину, нет. У одних можно приобрести высококачественные провода, у других — прекрасные винтажные розетки.

Из-за отсутствия российскей продукции, стоимость на элементы ретро проводки будет оставаться высочайшей.

Неопасная проводка потолочной системы электроснабжения по древесному потолку

Постройка из дерева относится к категории пожароопасных сооружений, потому при устройстве систем электроснабжения соблюдаются требования, которые посодействуют защитить дом от возгорания. Потолочная система электроснабжения в древесном доме может быть сокрытой и открытой. У каждого метода есть свои достоинства и недочеты. Спецы не советуют делать сокрытую проводку в постройке из древесной породы, так как установка таких систем дорогостоящий. Открытая проводка – это дешевый и обычной метод прокладки систем электроснабжения по потолку.

Требования к проводке по древесному потолку

Основное требование к системам электроснабжения в постройке из древесной породы – это прокладка проводки по древесному потолку исключительно в особых коробах либо железных трубах. Таковой метод монтажа дозволит защитить конструкции из древесной породы от случайного возгорания из-за недлинного замыкания.

При устройстве сокрытой проводки запрещено применять каналы и гофру из пластика. Дополнительная сложность при выборе сокрытой прокладки появляется из-за того, что все короба и трубы необходимо упрятать в ложбинках древесного перекрытия. Если в потолке скрыть проводку можно за обшивкой, то конструкция стенок бревенчатого дома не позволяет это выполнить. Вот поэтому прокладка сокрытой проводки считается более накладным и сложным методом.

Открытая проводка по древесному потолку осуществляется с внедрением особых коробов из пластика либо гофрированных труб. Прямые требования к каналам и гофрам не предъявляются, но при их покупке принципиально проверить степень горючести материала.

Методы укладки проводки

Перед тем как выполнить неопасную проводку по древесному потолку, стоит изучить особенности выполнения сокрытой и открытой прокладки. При использовании открытого монтажа используются те же способы, что и при укладке по бетонному потолку. Крепление проводов по фарфоровым изоляторам применяется очень изредка, если интерьер осуществляется в ретро стиле.

Сокрытая проводка

Сокрытый установка электрики по потолку делается с применением железных рукавов и труб.

Советуем к чтению:

Аспекты монтажа укрытых систем электроснабжения:

С внутренней стороны все коммуникации для прокладки должны быть покрашены либо иметь покрытое цинком покрытие.
Никаких зазубрин и заусениц в исходной и конечной части трубопровода быть не должно. Для этого на края частей надеваются пластмассовые заглушки.
Для монтажа совершенно подходят медные рукава. Медь отлично противоборствует воздействию воды, выдерживает разряд электрической дуги, которая возникает при маленьком замыкании. Трубы из меди просто гнутся под необходимым углом.

Принципиально! Единственный минус медных каналов и труб в их дороговизне.

Сокрытые системы электроснабжения прокладываются в конструкции древесного потолка за подвесной устройством из гипсокартона либо в слое штукатурки. В последнем случае кабели крепятся по асбестовой полосе либо металлической ленте. Для фиксации кабелей используют гвоздевые скобы либо хомуты. Если прокладка осуществляется в штробы на штукатурном слое, то проводку укрепляют быстросохнущим веществом, в который добавляют алебастр.

Внимание! Запрещено прибивать кабель гвоздями между проводниками.

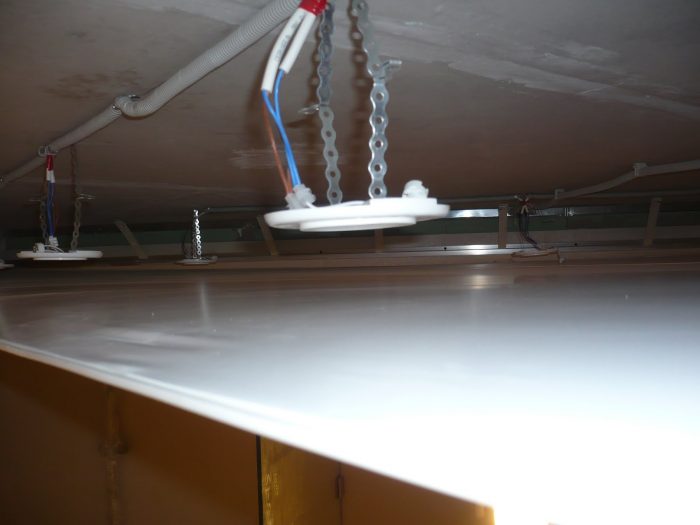

При укладке за навесным гипсокартонным потолком штробить каналы не надо, так как ГКЛ крепится на каркас из профилей. В данном случае укладка кабелей осуществляется снутри железных либо медных водо-, газопроводных труб. Они позволяют локализовать возгорание в случае замыкания.

Поперечник труб подбирается с учетом количества и сечения кабелей, которые необходимо проложить. Позже трубы нарезают на кусочки подходящей длины и делают на их концах резьбу, убирают заусеницы и зазубрины, дабы не разрушить изоляционный слой кабелей. Для соединения отрезков труб применяют муфты либо уголки. Медные трубы сгибают трубогибами.

Открытая проводка

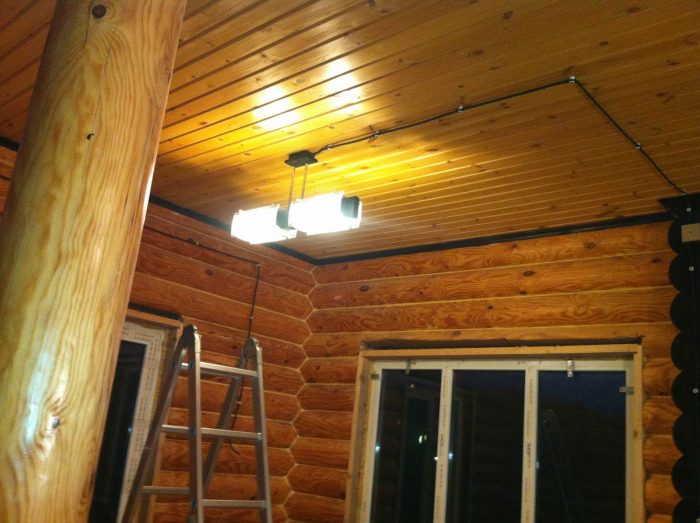

Открытая проводка по древесному потолку устанавливается намного проще и лишена многих недочетов укрытых систем электроснабжения. Единственный недочет открытой прокладки кроется в непривлекательном наружном виде. Обычно применяется прокладка проводов в гофре либо пластиковом канале.

При всем этом есть некоторые различия между укладкой в канал и гофру:

При применении гофрированных труб очень трудно проложить их совершенно ровно. При монтаже нередко возникают искривленные и провисшие участки.
Даже если прирастить количество точек крепления гофры, неувязка провисания и кривизны на сто процентов не отважится. Не считая этого, большее число точек крепления увеличивает цена монтажных работ.
На гофрированной поверхности стремительно собирается пыль, которую удалить не так просто.
Через бугристые трубы трудно протянуть пучок проводов, так как они будут цепляться за ребристую поверхность трубы.
В пластмассовых каналах намного проще проложить необходимое количество кабелей.
Снаружи каналы из пластика смотрятся лучше, чем гофра. В продаже есть каналы, имитирующие древесные конструкции, потому подобрать изделие, которое гармонически впишется в интерьер древесного дома, нетрудно.

Для фиксации к потолку гофрированных либо железных рукавов применяются клипсы либо хомуты. Для протяжки кабеля через закрепленные рукава либо трубы применяется железная проволока.

Советуем к чтению:

Укладка проводов в пластмассовый канал осуществляется намного проще. Поначалу к потолочной поверхности с помощью шурупов либо саморезов укрепляют канал, позже в него укладывают кабели и закрывают пластмассовой крышкой со специальной защелкой. В месте извива пластмассовые элементы подрезают под необходимым углом. Также в продаже есть особые изделия из пластика для формирования разветвлений и извивов.

Принципиально! Пластмассовые каналы не поддерживают горение, потому подходят для монтажа систем электроснабжения в древесной постройке.

Еще есть один вариант открытой укладки проводки – установка систем электроснабжения на асбестовую подложку. При всем этом подкладочный слой должен выступать с каждой стороны кабеля на 10 мм. Но этот вариант прокладки смотрится ужаснее, ведь на виду провода и подкладка.

Нередкие ошибки при монтаже проводки

Основная ошибка, допускаемая обладателями дома при прокладке систем электроснабжения, – это самостоятельное выполнение монтажа при отсутствии нужного опыта и познаний, также поручение работ непрофессионалам.

Также посреди распространенных ошибок именуют следующее:

Прокладка проводов по потолку без защитной гофры и коробов. Таковой установка нередко является предпосылкой возгорания древесного дома. При повреждении провода либо маленьком замыкании окрестные древесные конструкции стремительно загораются.
Подключение разных источников электропотребления к одному УЗО. В случае, когда фактическая нагрузка не выше расчетного значения, при замыкании в цепи 1-го потребителя происходит отключение всех устройств.
Подключение выключателя на нулевой провод, а не на фазовый. В таковой ситуации даже при выключенном питании есть риск поражения током при подключении осветительного прибора либо подмене лампочки.
Неправильный выбор сечения проводов. Кабель с наименьшим сечением, чем нужна, повсевременно нагревается из-за завышенной нагрузки на него. В конечном итоге увеличивается риск недлинного замыкания и возгорания постройки.

Советы профессионалов

Дабы избежать вышеперечисленных ошибок, придерживайтесь свода правил по монтажу проводки в древесной постройке.

В этом для вас посодействуют следующие советы экспертов:

Провода в запотолочном пространстве прокладывают с соблюдением требований к установке внешних систем электроснабжения. Проводка укладывается в железный короб либо пластиковую гофру. Для крепления к потолку используйте монтажные клипсы.
Заблаговременно составьте план размещения потребителей электрического тока. На каждую группу потребителей запланируйте по одной распределительной коробке.
Прокладку сетей электроснабжения начинайте с монтажа распределительных коробок.
Все гофры и каналы на потолке прокладывайте параллельно друг дружке, дабы упростить последующее сервис.
Провода не должны пересекаться.
В месте стыковки нескольких линий устанавливают распаечную коробку.
В местах с завышенной влажностью используйте особые гидрозащищенные распаечные коробки. То же самое касается и гофрированных труб для прокладки проводов.
Сокрытую проводку используйте в помещениях с завышенной влажностью.
При использовании укрытого монтажа принципиально кропотливо высчитать нагрузки и верно подобрать сечения кабелей, так как в дальнейшем у вас не будет доступа к проводке.

При обустройстве в древесном доме систем электроснабжения предусматривайте возможность их замены в случае появления аварийной ситуации либо физического износа кабелей электроснабжения. Если все работы по монтажу проводки выполнены верно, то это обеспечит неопасную эксплуатацию постройки и ее долговечность.
