Это глядя какую варочную панель иметь ввиду. Вот на деньках я устанавливал и подключал такую панель у себя на кухне. У меня панель Bosch PPS 816, она газовая и электричество ей необходимо только для розжига и работы противо утечных клапанов. И что самое увлекательное в поставке в набор вилка для розетки не заходит. Из плиты выходит провод с 3-мя изолированными жилами, понятно, что это фаза, ноль и земля. Края этих жил опресованы и созданы для пямого соединения с домашней проводкой способом стыковочных блоков, колодок либо клемм. Ну и беря во внимание, что варочная панель это встраиваемая техника, то розетка ей вообщем фактически не нужна. Точно так же можно подключить и электрическую либо индукционную панели, только тут необходимо направить внимание на потребляемую мощность и брать провода соответственного сечения и соединительные приспособления тоже соответственных черт и размеров. Ну а если всё же есть необходимость установить розетку, то лучше взять доброкачественную, производства Германии либо другой европейской страны, но ни как не Китай. А ещё лучше вообщем поставить нашу русскую, они как-то более рассчитаны и на наше российскее напряжение, скачки и отключения ну и приборы у нас всегда были довольно массивные.
модер избрал этот ответ наилучшим
в избранное ссылка отблагодарить
Алекс андр Рахуб а [25.3K]
Какая розетка нужна для варочной панели?
Для адекватного ответа, хотелось бы знать, а какая у Вас варочная панель- газовая, электрическая либо комбинированная? Ведь определяющим фактором в данном вопросе является потребляемая мощность. У газовой варочной панели она малозначительная и особенных требований к розетке предьявлять не стоит- подойдет рядовая евро-вилка (обычно панели продаются без вилок) и такая розетка, а вот с более энергопотребляющими типами варочных панелей уже к подбору вилки либо типа соединения с элетрической сетью нужно отнестись более трепетно.
Для этого, Для вас нужно выяснить из паспорта наивысшую потребляемую мощность и уже исходя из этого подбирать мощность (количество Ампер).
Как вариант и по моему воззрению самый оптимальный- это подключить варочную поверхность к отдельной полосы от электрощитка, где установите соответственный автомат и УЗО. Если Ваша квартира имеет заземление (не нередкое явление в домах русской постройки), то не забудьте провести и провод заземления. Провода соединяйте при помощи скрутки и пайки соединения либо через соединительную шину.
в избранное ссылка отблагодарить
Варочные панели для бытового применения, один из массивных потребителей в квартире вообщем и в кухне а именно. Электрическая сеть ее питающая, осуществляется по Правилам проводом с сечением токопроводящей жилы более 4 мм. (для меди) Автоматический выключатель ставится обычно на 32 Ампера (пореже бывает 40 Ампер), это приблизительно по мощности 7 киловатт. Этого полностью довольно даже для самых массивных бытовых варочных поверхностей.
Отменная спайка прямо конкретно на вводной кабель с проводом идущим от варочной поверхности естественно лучше, но создателя вопроса интересует конкретно "розетка для варочной панели" означает все же нужна разъем.
Ни чего ужасного не случится, если в цепи будет и верно подобранный штепсель. Нагреваться он не будет, если номинальный ток на который он рассчитан, не будет меньше общей мощности всех конфорок варочной поверхности (а если это комбинированное устройство, то и плюс духового шкафа)

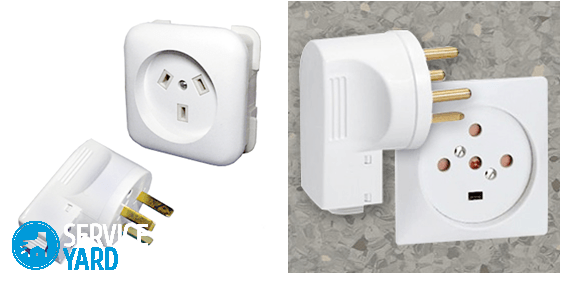

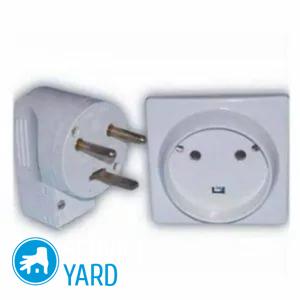

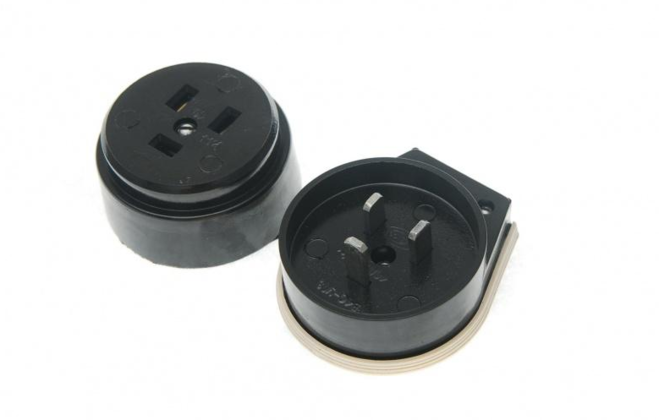

Вот такая штепсельная пара (вилка и розетка) подходят для большинства варочных поверхностей. Они свободно выносят мощность в 7 киловатт, которую очень изредка потребляет варочная панель, даже сразу включенная с духовым шкафом.
Эти розетки и вилки не новы, но довольно надежны и испытаны опытом использования. Корпус карболитовый и достаточно неплохой обжим контактов. Есть варианты выполнения белоснежного цвета.

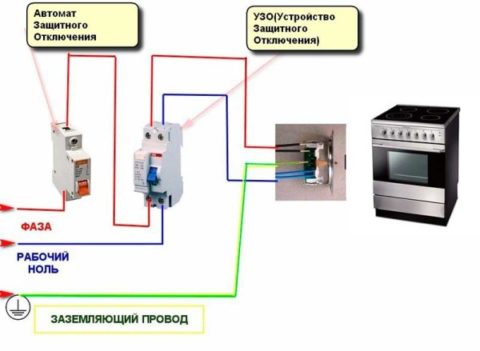

Схема подключения силовой розетки и вилки для варочной панели, смотрится следующим образом —
Розетка для варочной панели
Как все хлопоты с выбором подходящей варочной панели завершены, покупка оформлена и новейшую, прекрасную, совершенно подходящую по функционалу конкретно для вас варочную панель уже доставили на место, появляется ряд очередных вопросов. Сейчас они связаны с правильной установкой и подключением. Дабы подключить кухонную плиту к электросети, необходимо просто включить ее в розетку. Но что делать, если куплена только одна ее часть – панель варки, какая нужна розетка для варочной панели? Ее включить в сеть мало труднее.
Какие бывают фазы?
В электросетях бывает различное количество фаз, и это непременно необходимо учесть при подключении электроприборов. В наших домах бывают:
- однофазовые сети 220В;
- трехфазные 380В;
- время от времени в сети 220В может быть две фазы.
220В с одной фазой
В домах старенькой постройки она идет с 2-мя проводниками, провода обычно имеют однообразный цвет. Для поиска фазы следует пользоваться отверткой со светодиодом либо тестером. Если светодиод зажигается при касании – это фаза, в оборотном случае – ноль.
Если находится три провода, они выполнены в различных цветах:
- красного либо кофейного цвета означают фазу;
- синего либо голубого – нейтраль;
- желто-зеленого – землю.
Принципиально! При одинаковом цвете проводов в таком случае для поиска фазы применяется тестер, а нейтраль находится при помощи тестера либо мультиметра.
Все эти аспекты очень важны, дабы верно была выбрана розетка для варочной панели. По другому — последствия могут быть как просто неловкими для юзера в плане нерабочей плиты либо духовки, так и аварийными с перегоранием проводки.
220В с 2-мя фазами
Такое время от времени можно повстречать в новостроях:
- фазу в таком случае обозначают провода темного и кофейного цвета;
- ноль – синего;
- землю – желто-зеленого.
380В с 3-мя фазами
Если все цвета соблюдены правильно, землю и нейтраль обозначают, как обычно, а для фаз пользуются желтоватым, красным, зеленоватым либо белоснежным, черным и карим цветами.
Принципиально! Для того дабы исключить ошибку, ведь строители тоже могут ошибаться, лучше за ранее прозвонить провода и подписать.
Подключение варочной панели
В комплекте с варочной панелью не поставляется сетевой шнур. Это не от того, что производитель очень скупой. Просто при подключении могут задействоваться самые различные схемы, в каких может употребляться и два, и 6 проводов.
Принципиально! После покупки самой панели нужно приобрести не только лишь провода, но и сетевой кабель. Идеальнее всего выбирать многожильный, который лучше гнется.
До того, как подключить индукционную варочную панель, следует пристально ознакомиться с аннотацией:
- Сперва для вас предстоит приобретение шнура питания, соответственного розетке для варочной панели.
- Сзади плиты размещена железная пластинка, закрывающая прямоугольник. Ее необходимо снять с помощью отвертки.
- Когда задняя крышка будет удалена, будут видны клеммы. В отверстие вставляется зажим кабеля, а для удерживания шнура применяется пластинка. Эта процедура нужна для того, дабы провод не выпадал в дальнейшем.
- Шнур запускается через зажим кабеля. Винты затягивать не надо.
- Сверху отверстия размещены провода, обычно четыре. Место расположения нейтрали – центр, с боковой стороны от нее размещены фазы, заземление – снизу.
Принципиально! До того, как подключать провода, нужно отсоединить медную перемычку, которой соединяются провода нейтрали и заземления.
- Делается совмещение проводов и клемм. Для подключения откручиваются винты на клеммном соединении и устанавливается провод:
- первым осуществляется подключение желто – зеленоватого провода заземления;
- позже синего – нейтрали;
- потом кофейного – к одной из фаз.
- Медная перемычка, снятая ранее, устанавливается между клеммами фазы. Эту функцию делают для помещений с питающим напряжением 220В.
- Позже затягиваются винты, благодаря котором закрепляется подводящий кабель.
Принципиально! Непременно необходимо проверить, как высокопрочны соединения. В неприятном случае — необходимо будет чинить не только лишь бытовой устройство, но и всю проводку.
- После того, как подключение завершено, необходимо проверить, дабы кабель питания был натянут. Не стоит допускать его провисания.
- Панель врубается в сеть для проверки ее работоспособности.
Принципиально! Стоит учитывать, что при монтаже может и не употребляться вилка для варочной панели. В таком случае выводится отдельная линия от распределительной коробки.
Виды монтажа
Установка может быть сокрытым либо внешним — каждый владелец выбирает сам. Но:
- В древесных домах проводку делают только внешную. Дело в том, что древесная порода является горючим материалом, потому запрещено помещать в него источники возгорания, к которым относятся и провода.
- Те же правила распространяются и на кухонную мебель. Если устанавливается розетка для духового шкафа, а вблизи размещена мебель, то все устанавливается лишь на стенку.
- Если стенки выполнены из бетона либо кирпича, установка можно применять хоть какой.
Принципиально! Стоит учесть, что сокрытую проводку считают более неопасной. Для внешнего монтажа можно пользоваться особыми кабель-каналами.
Советы профессионалов:
- Подключая электрическую варочную панель, необходимо устанавливать отдельный защитный автомат и УЗО.
- Нельзя применять линию электропитания панели для того, дабы подключать другие силовые приборы – это небезопасно для жизни.
- Непременно стоит побеспокоиться о заземлении корпуса панели. При этом, заземление должно идти не на корпус либо провода другого устройства, а отдельный провод должен быть подключен к клемме розетки.
Видеоматериал
Непременно соблюдайте все советы, перечисленные в статье, и подключение настолько нужной варочной панели не перевоплотится в делему.
Высотa розетки для плиты и методы ее монтажа

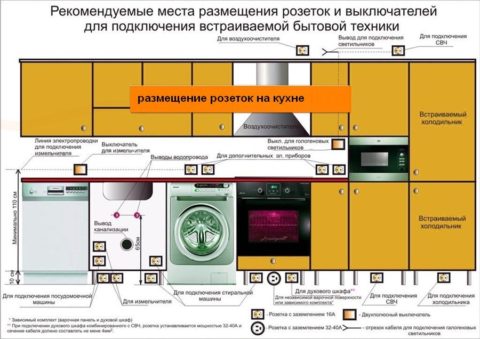

Высота розетки для плиты нередко вызывает определенные вопросы. Ведь тут нужно отыскать узкую грань между удобством эксплуатации и эстетическим внешним обликом, который розетка для электроплиты может много подпортить. Потому в нашей статье мы приняли решение более детально разглядеть вопрос монтажа таких розеток и разглядим вопросы, начиная от высоты установки, и заканчивая методами подключения.
Высота установки розетки для электрической плиты
Сначала, давайте разберемся конкретно с высотой установки. С одной стороны, нам нужно дабы в случае необходимости мы могли просто снять напряжение с нашего нагревательного устройства. С другой стороны, розетку лучше скрыть от сторонних глаз.
Установка розетки за плитой
Сейчас, существует три более распространенных метода решения задачи установки розетки для электрической плиты:
- Во-1-х, розетка плиты может быть установлена, как и другие розетки, в комнатах, на высоте 10 – 15 см от уровня пола.
- 2-ой вариант подразумевает установку розетки на 5 – 10 см выше уровня столешницы, чуток в стороне от самой плиты.
- И 3-ий вариант вообщем исключает установку отдельной розетки для плиты.
Давайте разглядим аргументы в пользу каждого из этих методов. При монтаже розетки по первому варианту, мы зрительно скрываем ее с нашего поля зрения, но вот добраться до таковой розетки будет несколько труднее.
С другой стороны, снять напряжение с розетки нам очень нужно лишь на время мойки, или в критических ситуациях. Исходя из этого, данный вариант на данный момент является одним из более распространенных.

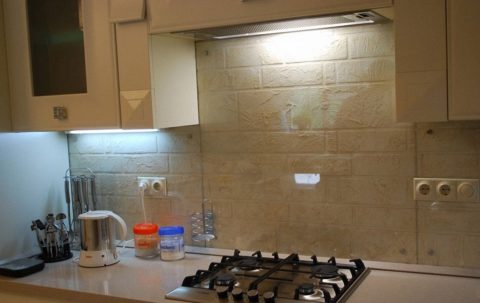

Установка розетки над столешницей
Если вы приняли решение установить розетку чуток выше уровня столешницы, то оперировать вилкой для вас будет намного удобнее, но внешний облик вашей кухни от этого может пострадать. Если вы собираетесь изымать вилку из розетки каждый раз как закончили изготовление еды, то мы должны вас предостеречь.
Это приведет к ослаблению контактов и вероятному попаданию грязищи на контактную часть. Потому данный вариант не является самым удачным.
Подключение электроплиты без розетки
Последним вероятным вариантом является подключение электрической плиты совсем без розетки. Данный способ подразумевает подключение кабеля от автоматического выключателя в квартирном щитке, конкретно подсоединённого к клеммнику плиты.
Для снятия напряжения на время мойки плиты, либо в критических ситуациях, аннотация рекомендует применять автоматический выключатель в квартирном щитке. Единственным недочетом данного способа является невозможность перемещения плиты после установки, но как указывает практика делают это очень изредка.
Подключение электроплиты
Исходя из обрисованных выше вариантов установки розетки, есть два метода подключения – через розетку и впрямую. Но для обоих этих вариантов есть еще варианты, зависящие от напряжения питающей сети.
Ведь электроплита — это довольно мощнейший электроприемник, и для его подключения нередко применяют напряжение в 380В.
Подключение розетки для электроплиты
Начнем с более распространенного варианта подключения электроплиты – через розетку. Как мы уже отметили выше, розетка может быть 220В либо 380В. При этом розетка на 380В может быть двух- либо трехфазной.
Но давайте обо всем по порядку:
- Согласно п. 9.6 ВСН 59 – 88, электроплита должна подключаться от отдельного автоматического выключателя на 25А. Этот автомат может быть установлен в квартирном либо этажном распределительном щитке.

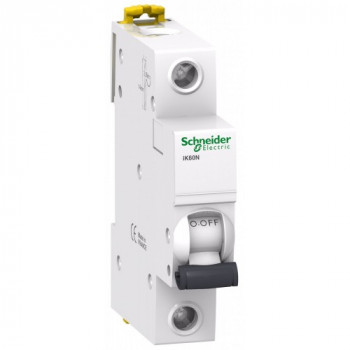

Однополюсный автомат на 25А
- Провод либо кабель питания должен соответствовать данному номинальному току. Исходя из этого, можно применять провод сечением более чем 1,5 мм 2 . Но для исключения вероятных эксцессов, мы бы порекомендовали применять кабель сечением более 2,5 мм 2 .

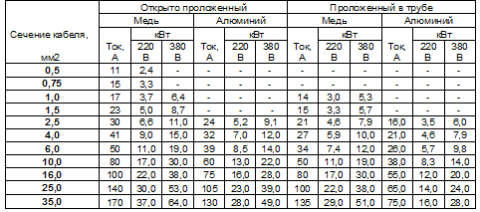

На рисунке таблица выбора сечения проводов
Направьте внимание! Начиная с 2000 года, согласно нормам ПУЭ, в жилых помещениях запрещено применять проводку с дюралевыми проводниками. Потому данный вариант даже не рассматривается.
