Как завести кабель в дом

Очень принципиальным фактором при постройке дома является вопрос ввода электричества в дом. Ведь от этого будет зависеть высококачественная работа электросети снутри, надежная эксплуатация домашней техники, комфортабельные условия подогрева жилища и пожарная безопасность дома. Потому к вопросу правильного подключения электричества необходимо отнестись со всей серьезностью.

Как происходит ввод электричества в дом?

По традиционной схеме подключение электричества в дом происходит от линий электропередач (ЛЭП). Есть два метода ввода электричества:

1. Ввод электричества со столба.
2. Ввод электричества под землей.

1-ый метод – со столба

От наиблежайшей опоры воздушных ЛЭП проводится ответвление к дому. Такая опора должны быть не далее 25 метров. Если она размещена далее, то необходимо установить вспомогательную опору на расстоянии до 10 метров от дома. Провод между опорами, по которому будет идти электрический ток, не должен быть ниже 6 метров.

Идеальнее всего в качестве такового провода ответвления применять самонесущий изолированный провод (СИП). Самой распространенной является система СИП-4. Это 4 провода, скрученных между собой с одинаковой механической прочностью и сечением (не меньше 16 мм²). Они рассчитаны на передачу электроэнергии напряжением до 38 кВ.

Преимущество таких СИПов очевидное: они служат от 25 до 45 лет, провода находятся в надежной изолирующей оболочке, устойчивой к хоть какой непогодице, обеспечивают передачу электроэнергии даже при схлёстывании проводов, работают при температуре от -60 до +50 °С, затрудняют возможность кражи электроэнергии методом нелегального подключения.

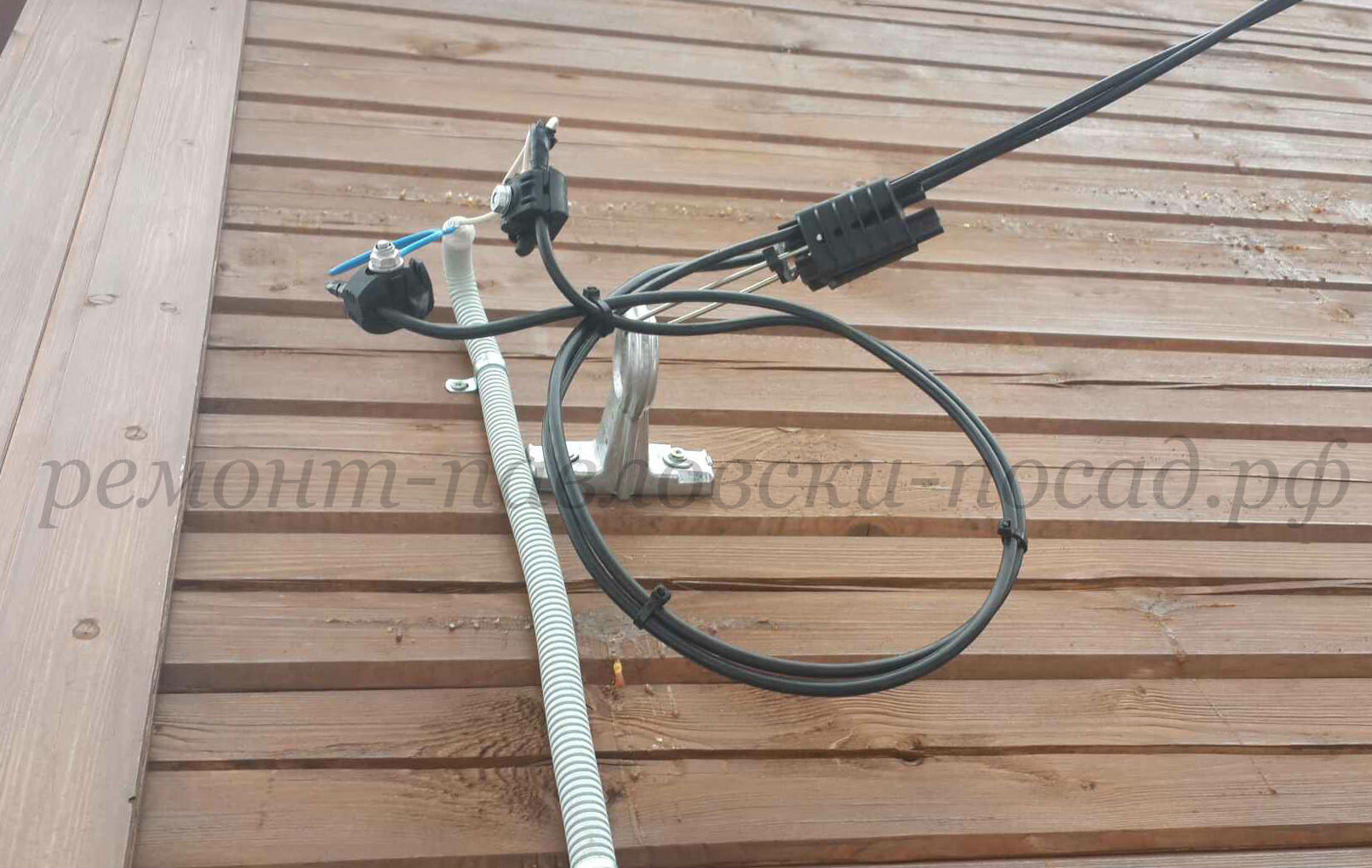

Подключение СИПа к воздушной опоре и к дому происходит при помощи специальной арматуры. В большинстве случаев это бывают анкерные крепления с зажимами различных видов. Анкерные крепления крепятся к опоре и стенке дома. К ним цепляются анкерные зажимы с СИПом. По правилам безопасности, таковой кронштейн на стенке дома не должен крепиться ниже 2,75 метров от земли.

Следующий шаг – фактически ввод специальной проводки в дом. СИП неплох для наружных работ, но снутри жилища с ним тяжело работать. Потому спецы рекомендуют выполнить наружный щиток, где СИП подключается к другому кабелю. Не считая того, наружный щиток будет играть роль предохранителя от огромных перепадов напряжения. В щитке располагается автоматический выключатель и устройство повторного заземления. Сам щиток можно упрятать в особом боксе, который будет стойким к атмосферным явлениям. Щиток непременно должен быть размещен ниже анкерного кронштейна с зажимом – так, дабы СИП с некоторым припасом опускался вниз (глядеть видео).

Снутри щитка СИП перебегает в другой кабель, который идет вовнутрь жилища. Рекомендуется СИП от анкерного зажима до щитка заключить для большей безопасности в специальную гофрированную трубу.

Не считая того, фактически места прохода кабеля со щитка через стенку и другие перекрытия обеспечивают металлической трубой. Такие втулки не только лишь пожаробезопасные, но и будут сохранять кабель при повреждении стенки.

Самый сбалансированный вариант кабеля от наружного щитка вовнутрь дома – это силовой провод ВВГнг («винил-винил-голый» не горючий), который может работать с напряжением 220В/380В и 660В/1000В. Он более гибкий, чем СИП, более узенький в поперечнике разреза, срок годности – около 30 лет, не пылает и покрыт 2 слоями поливинилхлорида. По железной трубе он проходит через стенки и снутри жилища заходит во вводное распределительное устройство.

Вводное распределительное устройство, либо электрощит – это устройство, которое воспринимает и распределяет электроэнергию по всему дому. Он устанавливается в особый бокс – пластмассовый либо железный. Бокс или цепляется к стенке, или помещается в нише. Снутри бокса есть DIN-рейка, к которой крепиться вся автоматика:

• распределительные шины для проводников,
• счетчик электроэнергии,
• выключатели устройства защитного отключения (УЗО) – защищают от прикосновения к токоведущим частям и не допускают возгорания при утечке тока,
• аппараты защиты – предохранители и автоматические выключатели,
• соединяющие все элементы системы провода.

Электрощит – это основное устройство по вводу электричества в дом снутри жилища. От него электроэнергия по сети подается во все комнаты.

Ввод электричества в дом под землей

2-ой метод ввода электричества в дом – под землей – в последние годы становится все более животрепещущим. Ведь в таком случае, воздействие на кабель атмосферными явлениями сведено к минимуму, кабель защищен от обрыва и пожаров, ну и провода не портят окружающего вида участка.

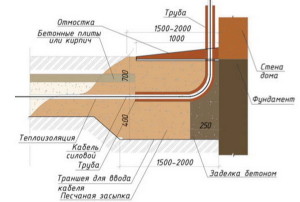

Схема проведения электричества в дом под землей отличается от предшествующей. Тот же СИП опускается по опоре вниз. Для избежания каких-то наружных повреждений кабель заключают в железную трубу длинноватой как минимум 2 метра. От опоры в сторону дома выкапывается траншея. Её глубина должна быть не меньше 0,8 метра, под дорогой – 1 метр. СИП либо обычной кабель в траншее помещается в железную либо пластиковую трубу, идеальнее всего – в броннированую. Траншею засыпают, оставив на поверхности сигнальную ленту в случае вероятного проведения земельных работ.

Ввод электричества в дом под землей может осуществляться 2 способами – или поднять кабель на стенку на высоту минимум 2 метра, или прямо в жилище через фундамент. В первом случае, кабель на стенке скрывается в железной трубке и идет прямо к наружному щитку. Во 2-м случае в фундаменте заблаговременно готовится отверстие и кабель запускается через специальную бронированую трубу. Снутри жилища он выходит прямо к электрощиту.

Выбор ввода электричества в дом находится в зависимости от предпочтений хозяев. Любой из методов имеет свои достоинства. Ввод со столба более легкий, ввод под землей более надежный.

Электрика в древесном доме — часть 1

Пришла пора возвратиться к вопросу электрики. За зиму и весну получил много писем с просьбой продолжить тему. Выдалось свободное время, потому попробую обрисовать, как я делал электрику в древесном доме. Раньше году родственники выстроили через фирму «Зодчий» древесный дом — проект «Балчуг». У дома очень успешная планировка, смотрится он достаточно просторным. Фактически безупречный летний домик. Подкачали только выполнение, облегченные технологии, пробы схалтурить, серьезнейшие ошибки при монтаже кровли. Но это вопрос отдельный (кому любопытно — в личку). Встал вопрос об электрике. Можно было тоже бросить это на откуп Зодчему, но осмотр ранее изготовленной ими же бытовки меня сильно смутил проводами, которыми они создали розетки. Мягко выражаясь, тонковаты. В общем, решил делать электрику без помощи других.

Опыта сотворения проводки в древесном доме не было. Потому сначала — исследование теории, а позже уже формирование некоторого вида. При формировании схемы учитывались следующие задачи:

• подключение дома к столбу проводом СИП;
• установка контрольного счетчика употребления энергии;

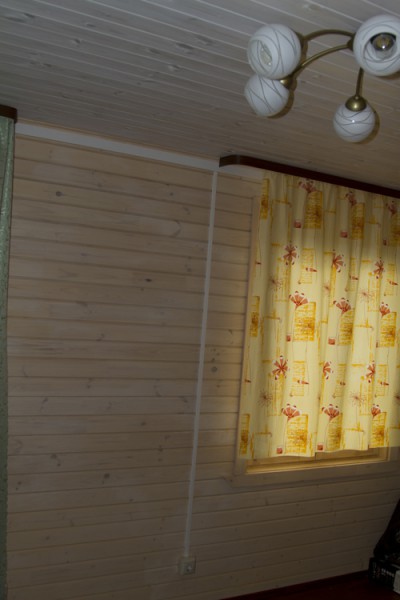

• разводка проводов внешним методом в желобах;
• отсутствие раздаточных коробок (соединение проводов в коробах);
• создание отдельных линий освещения, отопления, и бытового электричества;
• заземление;
• подключение бытовки через дом.

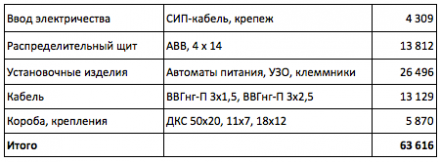

Так как делалось «себе» — были куплены только качественные комплектующие: желоба, электроустановочные изделия. Общий бюджет материалов в конечном итоге составил приблизительно 65 тыс. рублей.

Сейчас, фактически, к описанию.

Ввод электричества в дом

Ввод электричества осуществляется со столба. На столбе установлен щиток с автоматом 32А и счетчиком учета электричества. На шаге строительства дома к его стенке и внутренним силовым элементом был прикручен дюралевый кронштейн нержавеющими болтами. К этому кронштейну крепится конец кабеля, заводимый в дом. Для подключения применяется самоподвесной кабель СИП сечением 2×16 мм2.

Дабы завести кабель в дом, через стенку просверлены два отверстия, в которые плотно вставлены пластмассовые трубки для электроповодки поперечником 16 мм. Трубки вставлены таким макаром, дабы со стороны улицы гарантировать защиту кабеля от соприкосновения с железным отливом. Для этого трубки выходят из стенки приблизительно на 20-30 см. С другой стороны трубки выходят в кабель канал, расположенный у потолка в комнате 1-го этажа.

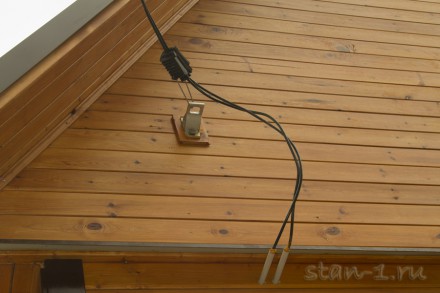

Ввод электрического кабеля со столба в древесный дом

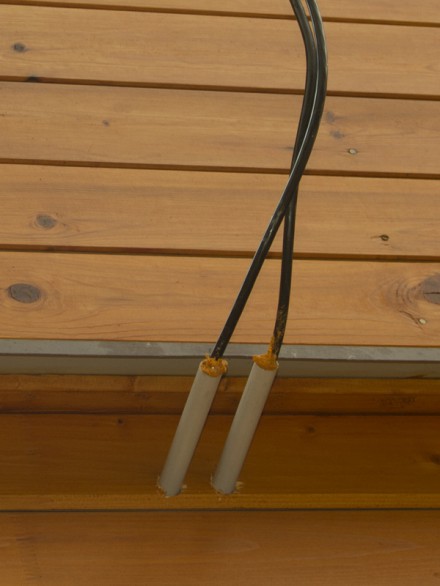

Ввод кабеля СИП в дом через пластмассовые трубки

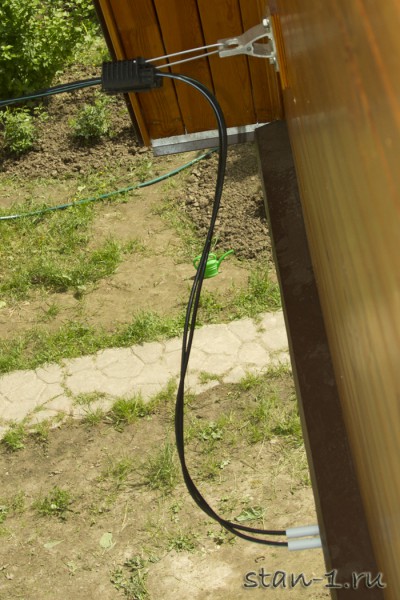

Пластмассовые трубки не дают соприкасаться проводу с отливом

Дабы избежать сквозняка и закрепить кабель, внутрь трубок задута пена. Потом провода снутри резко согнуты с радиусом приблизительно 6 мм. Тут у меня есть нарушение — обычно поперечник загиба не должен быть меньше 30 поперечников провода, дабы исключить микротрещины оболочки. Но по другому не придумалось.

Потом при помощи медно-аллюминиевых гильз к кабелю способом обжима подключается мягенький провод ПВ3 сечение 6 мм2 красного (фаза) и синего (нейтраль) цвета. Провода такового сечения хватит приблизительно на 50А, другими словами обеспечен приличный припас по мощности (напомню, вводный автомат — 32А). На фото видны эти провода — они подходят к автомату «ВВОД» сверху.

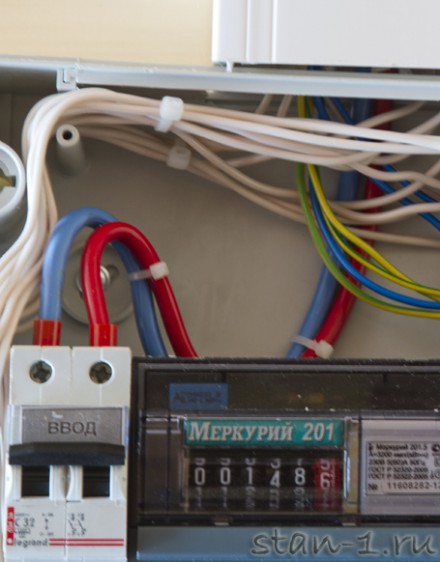

Подключение головного автомата — провода ПВ3 сечением 6 мм2

Одна пара провода по коробам идет к главному распределительному счету, а 2-ая пара — к другой стенке дома, где описанным методом выходит на другую стенку. Это нужно для подключения электрики к бытовке, которую отключили от столба.

Схема проводки и распределительный щит

Так как помещений не настолько не мало в древесном доме, решил делать электрику стопроцентно звездой. Другими словами к каждой розетке и осветительному устройству идет свой кабель, присоединенный через личный автомат защиты. Всего от головного автомата идет три полосы (на различные группы автоматов):

• линия освещения;
• линия отопления;
• линия штепсельных розеток.

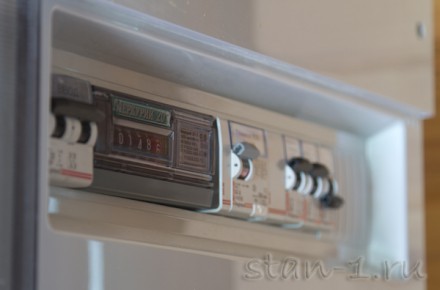

Схему не отрисовывал, потому объясню словестно. Входной кабель подключается к двухполюсному автомату 32А. Он применяется, в большей степени, как общий выключатель электричества во всем дома. Потом установлен счетчик употребления электроэнергии, который применяется для сверки характеристик счетчика на столбе. После него установлены три автомата: 25А на линию отопления, 25А на линию штепсельных розеток, 16А — на линию освещения. Все групповые полосы защищены УЗО 63А 300 мА.

Пояснение по полосы отопления. Зимой в доме жить не будут, но весной и осенью охото комфорта. Потому в каждой комнате под окном установлено по одной розетке, куда будут врубаться электрические конвекторы. Может быть, даже они будут стационарно приверчены к стенкам. Конвекторы потребляют много, потому целенаправлено не соединять воединыжды их с включением утюга либо чайника. Другая особенность — полосы отопления не защищены личным УЗО, дабы исключить их отключение в сырую погоду.

Дальше, линия освещения и линия штепсельных розеток защищены УЗО. После групповых УЗО и автоматов установлены личные автоматы на каждую группу розеток.

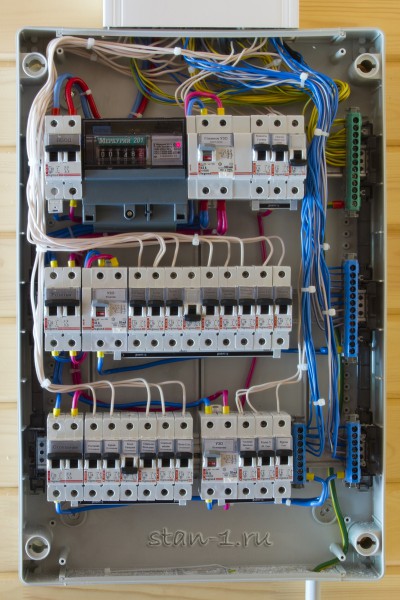

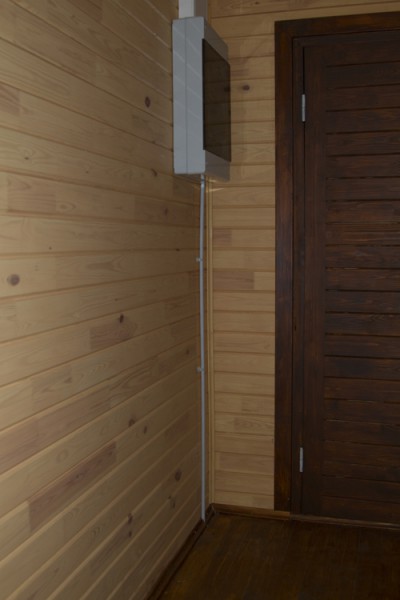

Раньше у меня был опыт, когда избранный щит оставил не достаточно места для прокладки проводов. В итоге все вышло, но очень-очень тесновато. Потому в сей раз решил взять щит побольше, 4 ряда по 14 мест. Было намного приятнее все монтировать. Распределительный щит расположен в коридоре, около санузла.

Все соединения между основным автоматом и групповыми автоматами изготовлены проводом 6мм2, который оконечен наконечниками для мягеньких проводов. Личные автоматы полосы отопления и полосы штепсельных розеток соединены при помощи шины-гребенки, которая рассчитана на 80А. Линия освещения разбита исходя из свободного места на две группы по 3 автомата, связанные проводом 4мм2.

Таким макаром, снутри распределительного щита все соединения выполнены с 2-3 кратным припасом по мощности.

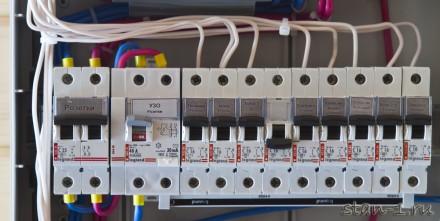

Розетки изготовлены таким макаром. Автомат соединяется с защитным УЗО. Дабы перевести провода с нижней части автомата на высшую часть УЗО, применяется особая пластмассовая заглушка, которая выполнена в стиле модульных устройств Legrand серии DX, и занамает половину места стандартного одинарного автомата. Потом, с помщью гребенки к УЗО подключены все личные автоматы защиты, от которых уже отходят фазные провода к розеткам.

Автоматы питания применяются производства компании Legrand, полупромышленная серия DX. Кроме неплохого соотношения стоимость/качество, они имеют комфортные остекленные площадки для маркировки.

На сей день все. Материал выходит большим, потому разобью на части. В следующей части будет следующее:
