Как замерить напряжение в розетке

Сходу расскажу зачем нужно без помощи других в собственной квартире либо доме определять в Вольтах напряжение.

Во-1-х, для того что бы удостоверится в исправности электрической розетки, выключателя, светильника- Мы проверяем на их контактах наличие напряжения, которое должно соответствовать 220 Вольтам с допустимыми отклонениями для домашней электросети.

Во-2-х, если напряжение в проводки будет существенно выше допустимых пределов, то как показала практика- это является очень нередко предпосылкой поломки электроники, домашней техники и перегорания ламп в светильниках. При этом не только лишь превышение либо перенапряжение в электросети небезопасно, но так же, но естественно в наименьшей степени- небезопасно понижение ниже допустимой величины напряжения, в таких критериях, обычно ломается компрессор холодильника.

Допустимые значения напряжения, предпосылки скачков.

Согласно требованиям ГОСТа 13109, значение напряжения в домашней электрической сети должно быть в границах 220В ±10% ( от 198 Вольт до 242 Вольт). Если у вас на дому либо квартире стали меркло пылать, моргать лампочки либо, вообщем они нередко перегорают, не размеренно работает домашняя техника и электроника- рекомендую сходу по максимуму все выключить и проверить значение напряжения в проводке.

Если Вы зарегистрировали скачки напряжения, то в большинстве случаев в повторяющемся понижении ниже допустимого уровня повинны соседи по дому либо улице. Так как к полосы, идущей от подстанции не только лишь Вы подключены, но и ваши соседи. Это обычно типично для личных либо личных домов, в случаях, если другой человек, а тем паче если несколько, на той же полосы включат мощнейший потребитель, который временами меняет уровень энергопотребления, к примеру сварочный аппарат, станок и т. д.

2-ой вариант касается всех, но почаще встречается в многоквартирных домах. Если в щите на 380 Вольт отгорит ноль, все квартиры начинают получать электроэнергию в аварийном режиме. При этом, зависимо от нагрузки на каждую фазу, в одной квартире будет перенапряжение в другой наоборот- падение.

Почему это происходит? Так как на этажный щиток идёт 3 фазы + ноль = заземляющий проводник. Любая квартира подключается к одной фазе, нулю и заземлению (для 3 проводных линий).

Квартиры посиживают на различных фазах, так как нужно обеспечить равномерную нагрузку на все 3 фазы для обычной работы всей электросети до подстанции. Итак вот напряжение между фазами 380 Вольт, а между фазой и нулем (заземлением)- 220 Вольт.

Выходит что все нулевые проводники сведены в одну точку (смотрите справа схему), и при пропадании (обрыве) нулевого проводника- все квартиры начинают запитываться без него только фазами, которые оказываются присоединенными в звезду.

Что такое линейное и фазное напряжение.

Познание этих понятий очень принципиально для работы в электрощитах и с электротехническими устройствами, работающими на 380 Вольт. Если у Вас рядовая квартира и Вы не собираетесь работать в электрощитах, то этот пункт сможете пропустить т. к. у Вас в квартире только фазное напряжение 220 вольт.

В большинстве личных либо личных домов так же на электрощит либо счетчик идёт только 2 (фаза и ноль) либо 3 (+заземление) провода, что значит присутствие в вашей квартире либо доме напряжения 220 Вольт. Но если идёт 4 либо 5 проводов то, это значит что Ваш дом (бывает и в гаражах, и в особенности в кабинетах) подключен к сети 380 Вольт.

Напряжение между хоть какими 2-мя из 3-х фазами полосы электропитания именуется линейным, а между хоть какой фазой и нулем- фазным.

В нашей стране линейное напряжение у электропотребителей равно 380 Вольтам (измеряется между фазами), а фазное- 220 Вольт. Смотрите на рисунке слева.

Бывают и другие значения в электросистеме нашей страны, но фазное всегда меньше линейного на корень квадратный из 3-х.

Как проверить напряжение.

Для измерения напряжения электрического тока служат следующие измерительные приборы:

1. Вольтметр, отлично знакомый всем с уроков физики. В ежедневной жизни он не применяется.
2. Мультиметр, владеющий бессчетными функциями, в том числе и измерения величины тока и напряжения. Рекомендую почитать нашу статью: «Как воспользоваться мультиметром».
3. Тестер— то же самое что и мультиметр, только механической стрелочной конструкции.

Внимание, при измерении источников неизменного тока (какие к ним относят) нужно соблюдать полярность.

Как измерить напряжение в розетке, в патроне лампы и т. п.:

1. Проверяем надежность изоляции измерительного устройства, в особенности обращаем внимание на щупы, которые непременно нужно подключать исключительно в надлежащие проводимым операциям гнезда.
2. Устанавливаем переключатель пределов измерений на приборе в положение измерения переменного напряжения до 250 Вольт (400- для измерений линейного напряжения).
3. Вставляем щупы в розетку либо подносим к контактам на лампе, осветительном приборе либо любом другом электроприёмнике.
4. Снимаем показания.

Будьте осторожны- работа проводится под напряжением- не касайтесь руками не изолированных контактов и проводов, находящихся под напряжением.

Как измерить напряжение аккума, батарейки и блока питания.

Все источники неизменного тока нужно определять с соблюдением полярности- черный щуп ставим на минусовую клемму, а красный — на плюсовую клемму.

А так все аналогично проводятся как и при проведении вышеперечисленных измерений в розетке, но только тестер либо мультиметр нужно переключить в режим измерения неизменного тока с пределом выше обозначенного на АКБ, батарейке либо блоке питания.

Как проверить напряжение в розетке мультиметром

Название «мультиметр» закрепилось в главном за цифровыми метрическими устройствами, но есть также и аналоговые устройства. В аналоговом датчике показания показываются с помощью стрелки на специальной шкале, для непосвящённого это, возможно, составит делему, так как будет не просто разобраться со шкалами, и вычислением корректного итогового показателя.

Потому более распространены посреди мастеров цифровые мультитестеры, отличающиеся простотой эксплуатации и высочайшей точностью измерений.

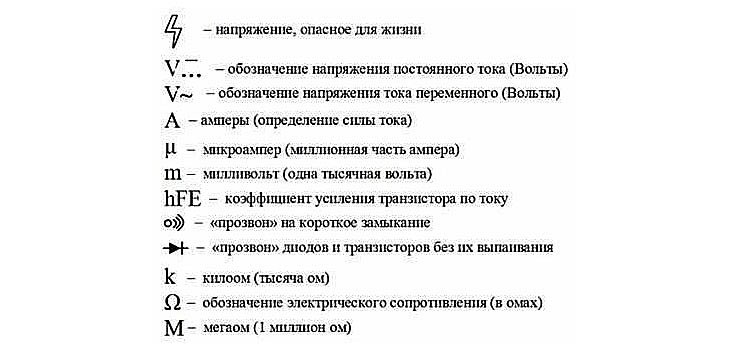

Обозначения на панели мультиметра

Если посмотреть на панель устройства, то кроме тумблера увидим огромное количество цифровых и буквенных надписей. Но это лишь на 1-ый взор все так трудно и неясно. Каждый сектор имеет свое назначение, устанавливая переключатель в необходимое положение, выбирается нрав диагностики:

1. Самый верхний сектор OFF — начальная позиция, в какой тестер находится в выключенном состоянии.
2. Дальше слева и справа следуют ACV (alternating current voltage) и DCV (direct current voltage).
3. В зоне ACV измеряется переменный ток (чуток ниже как раз тщательно остановимся на вопросе, как измерить напряжение в розетке), а в DCV — неизменный.
4. В проводке ток всегда переменный (ACV), а неизменный ток (DCV) свойственен, обычно, аккумам и батарейкам (главный опознаватель DCV присутствие плюса и минуса).Соответственно, с какими параметрами планируется работать, выставляется стрелка.
5. Числа на панели означают в каком спектре работает устройство. Если этот момент не ясен, то лучше установить стрелку на очень высочайшее значение.
6. В моделях подороже измеритель сам определяет тип тока, потому там есть только сектор V.
7. Зона DCA создана для определения силы тока неизменного.
8. Выставив стрелку на параметр hFe можно приступать к проверке транзисторов.

Дополнительно у мультиметра имеются два провода — щупы. Если разъемов всего два, то черный провод подключается всегда в гнездо, именуемое COM, а красный в свободный. Есть тестеры, в каких предвидено три и поболее разъема, тогда красный вставляется в гнездо, подписанное VΩmA (довольно легко уяснить, что красный «дружит» с V, может быть, что он будет обозначен такими знаками VΩ, но все равно будет находиться буковка V). 3-ий разъем предназначен для измерения токов высочайшей частоты (для дома он не понадобится). Дабы не ошибиться и не попортить тестер, лучше прочесть аннотацию конкретно от вашей модели.

До работы стоит оглядеть изоляцию стержней. Она должна быть без повреждений. Не стоит касаться железных частей щупов. В процессе замера непременно избегать соприкосновения щупов вместе, так как это может угрожает маленьким замыканием.

Как измерить напряжение в розетке

При проведении электромонтажных работ после отключения рубильника в щитке нужно проверить факт напряжения в сети. Это можно выполнить индикаторной отверткой либо мультиметром. Плюс мультиметра к тому же в том, что он дозволит найти не только лишь наличие либо отсутствие напряжения, но и установить его величину. Что расширяет способности его применения (к примеру, если необходимо зафиксировать напряжение в дневное и ночное время для сохранности электробытовой аппаратуры)

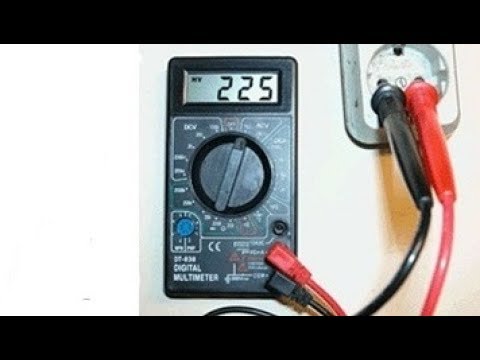

• Включить устройство
• Прокрутить регулятор в положение ACV (здесь принципиально не ошибиться, так как если установить на DCV и попробовать найти напряжение, то тестер выйдет из строя). И избрать примерную вилку напряжения, если есть сомнения, то смело выбирайте наивысшую цифровую границу — 750 В (находится в зависимости от модели, предельное значение может быть будет отличаться).
• Понятно, что в домашней сети напряжение в 220 В. Устанавливать на мультиметре значение меньше этого показателя нельзя, так как это угрожает поломкой устройства.
• Снова убедиться, что на ЖК-дисплее высветились три нуля, переключатель установлен на 750 В (либо выше) в секторе ACV. Проверить корректность подключения проводов к измерителю.
• Сейчас можно щупы воткнуть в отверстия розетки.
• После окончания работы щупы по необходимости вынимаются, а устройство отключается.

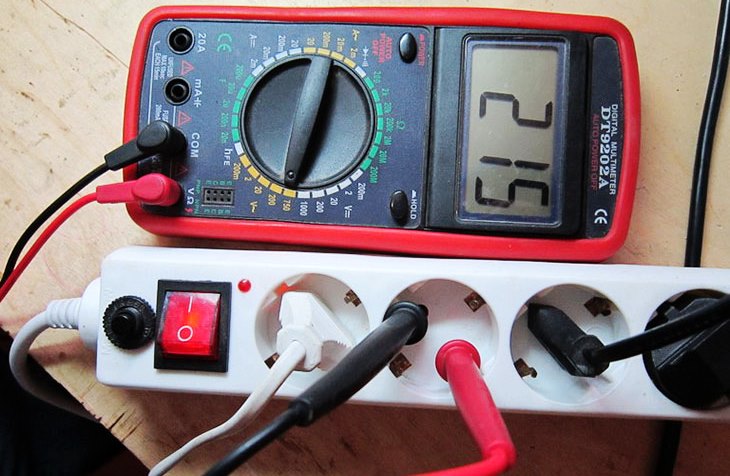

• На дисплее высветятся показания в спектре 207-253 В, это считается нормой (она прописана в ГОСТ 29322-92).
• Как уже написано выше, зона DCV создана для замера неизменного напряжения. Практическое использование это находит, если нужна проверить заряд аккума, блока питания или, например, батарейки, дабы узнать, можно ли ее выкидывать либо она послужит еще свое, к примеру в детской игрушке.
• Застыл происходит довольно легко. Красный щуп прикладывается к плюсовому контакту, а черный, соответственно, к минусовому. Спутать здесь нестрашно, если соедините напротив, то на дисплее будет показано значение со знаком минус. Так как напряжение в батарейках невелико, если стержни придавить пальцами, для человека это не будет небезопасно.

Видите ли, измерить напряжение мультиметром совершенно нетрудно.

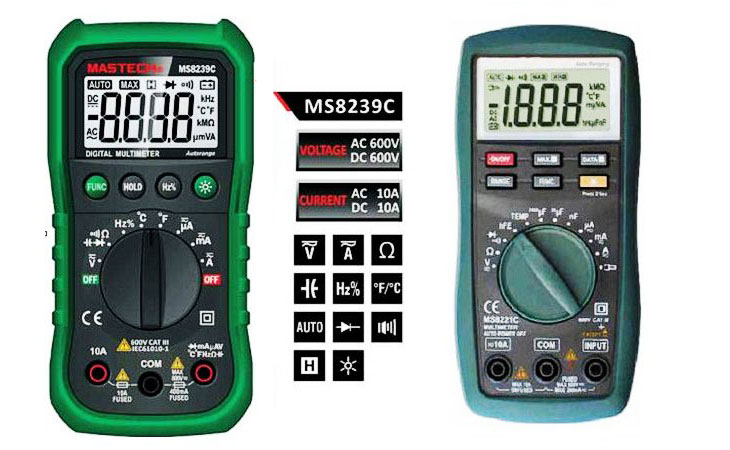

При выборе мультиметра рекомендуется найти, какие задачи планируется делать, но если стоимость вопроса не смущает, то лучше выбирать более продвинутые модели.

Также направьте внимание на такие функции, как подсветка, фиксирование результатов измерения, эргономичность (как комфортно держать в руке), подставка. Все эти функции добавят комфорта в эксплуатации тестера.
