Как закрепить подрозетники в стенке

Подрозетник представляет собой железный, а почаще – пластмассовый стакан, в который устанавливается розетка или выключатель при электромонтажных работах. Установка данного изделия не представляет ничего сложного, но для каждого из материалов стенок (кирпич, бетон, гипс или дерево) установка будет иметь свои аспекты. Дальше мы поведаем Для вас, как установить подрозетник в бетонную, кирпичную, древесную и гипсокартонную стенку, предоставив приятные фото примеры, видео аннотации и короткое описание к каждой технологии.

На что направить внимание перед установкой

Перед тем, как Вы решите установить изделие в стенке, нужно верно подобрать тип подрозетника. На сегодня в продаже имеются следующие разновидности так именуемых стаканов под розетки и выключатели:

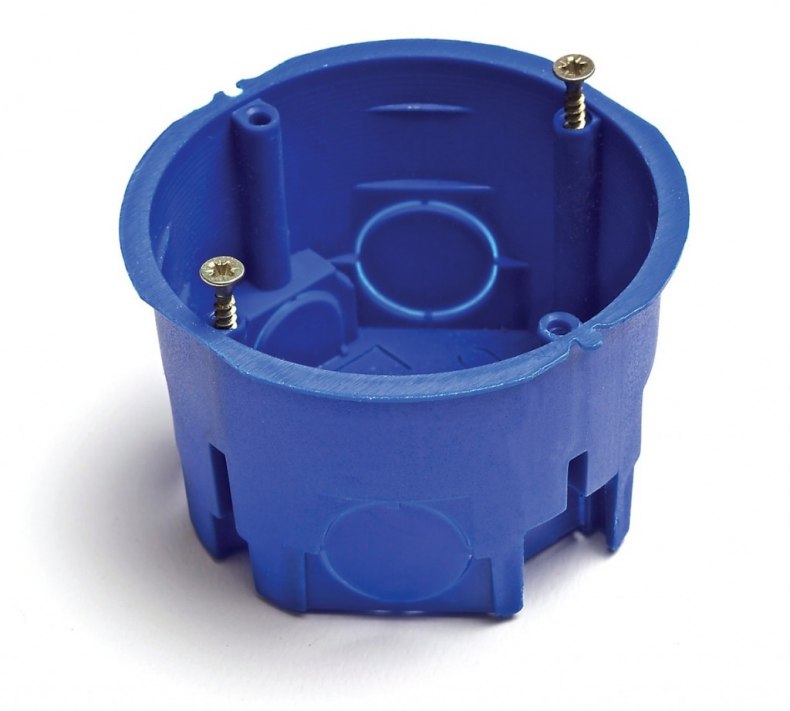

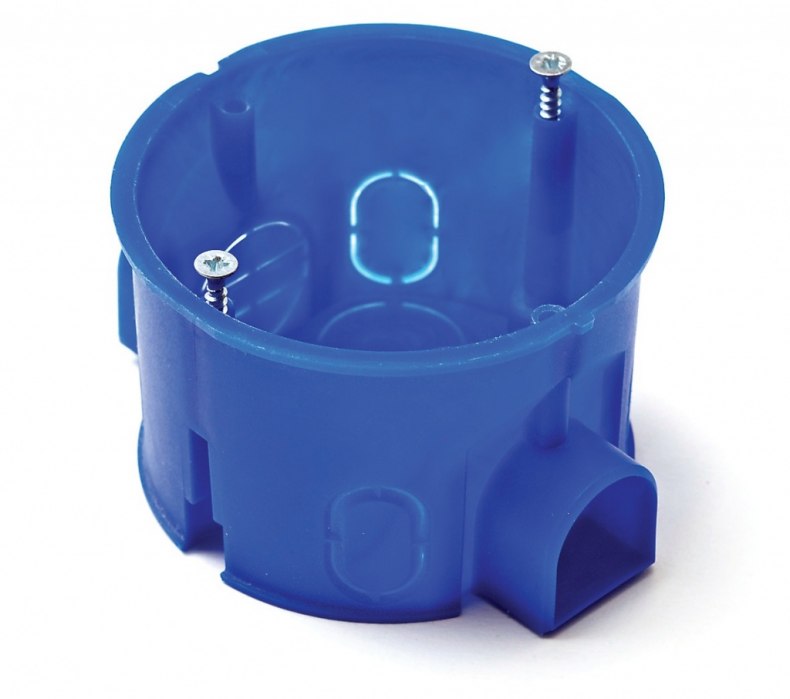

• Пластмассовый, без прижимающих лапок. Применяется для установки корпуса в бетонной и кирпичной стенке.

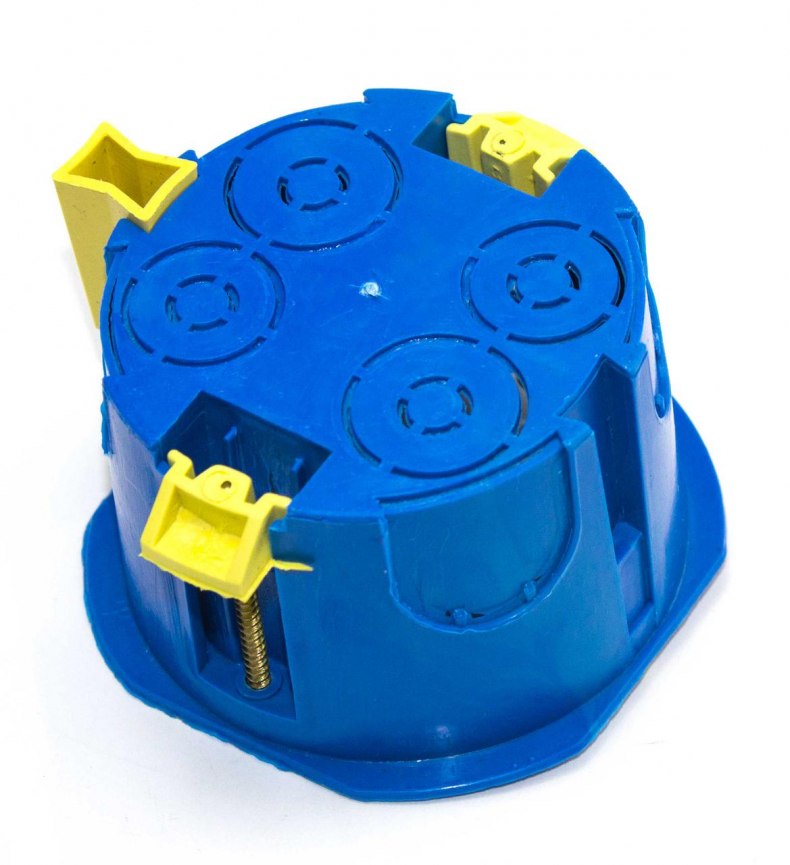

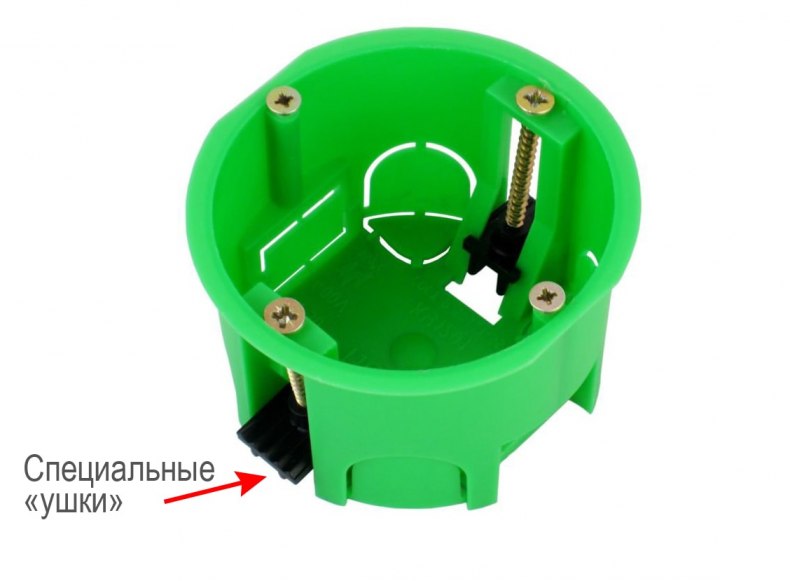

• Пластмассовый с прижимающими лапками. Позволяет стремительно установить подрозетник в стенке из гипсокартона и пластмассовых панелях.
• Железный (с дном/без дна). Ранее использовались при монтаже проводки в панельных домах старенького эталона. На сегодня могут применяться в этом случае, если необходимо провести проводку в древесном доме сокрытым методом (очень изредка можно повстречать таковой вариант). Согласно правилам ПУЭ устанавливать розетки и выключатели в дереве можно только в этом случае, если подрозетник железный, потому с производства таковой вариант стакана к тому же не снят.

Выбрав подходящий вариант изделия можно перебегать к предварительным работам, о которых мы на данный момент и побеседуем!

Подготовка к врезке

Итак, для того, дабы установить подрозетник своими руками, Вы должны сперва приготовить следующий набор материалов и инструментов:

1. Перфоратор или электрическая дрель;
2. Коронка по гипсу, кирпичу или бетону (зависимо от того, какая стенка будет штробиться) или победитовое сверло;
3. Строительный уровень;
4. Маркер;
5. Шпатель и гипсовая шпаклевка (если гипсокартон или дерево, то не надо);
6. Зубило и молоток.

Подготовив все материалы можно перебегать к установке подрозетника в стенку. На данный момент мы кратко разглядим, как воткнуть и закрепить стакан под розетку в каждом из имеющихся вариантов стенок.

Технологии монтажа

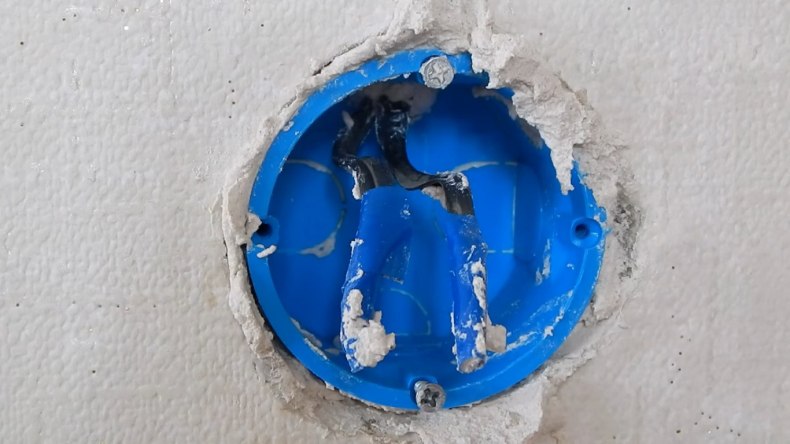

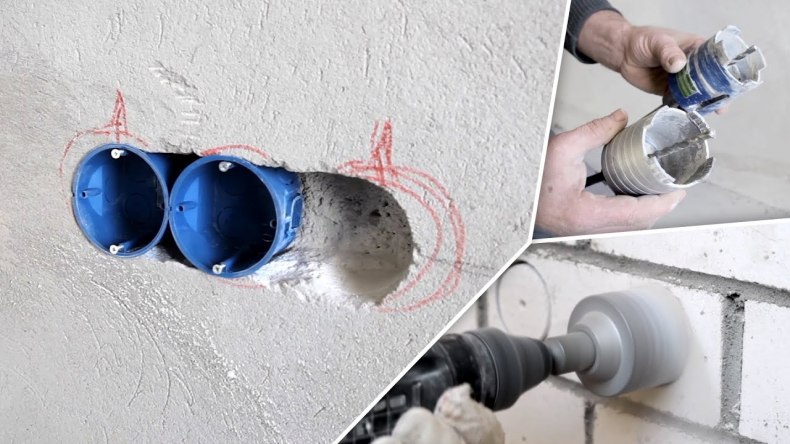

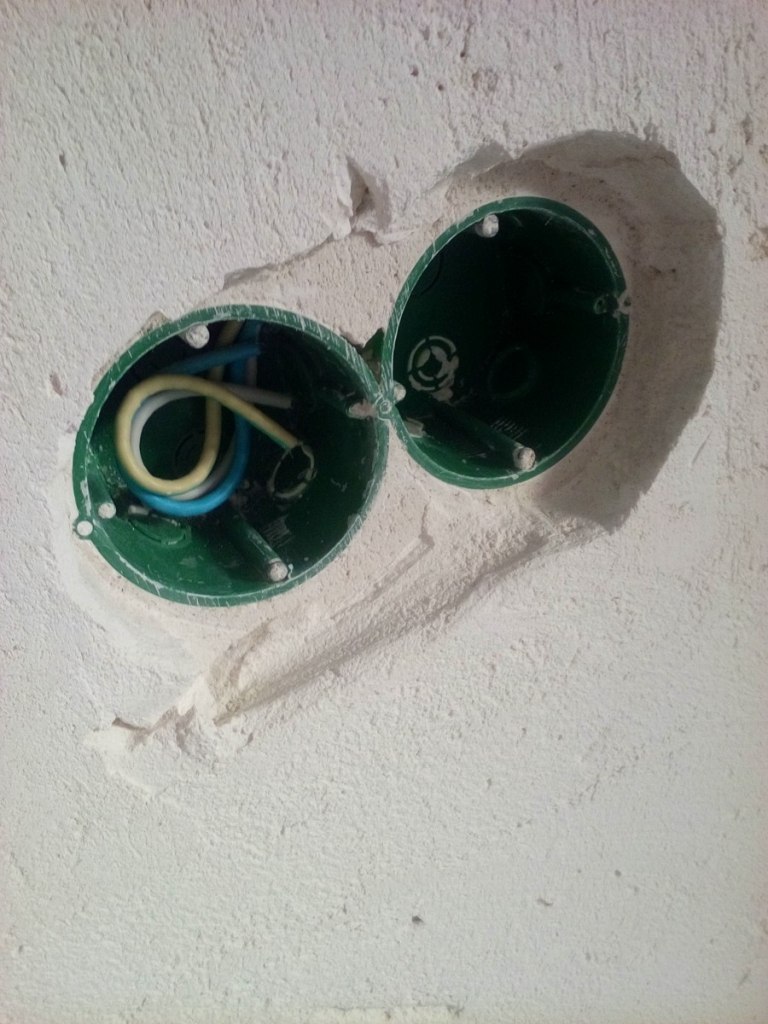

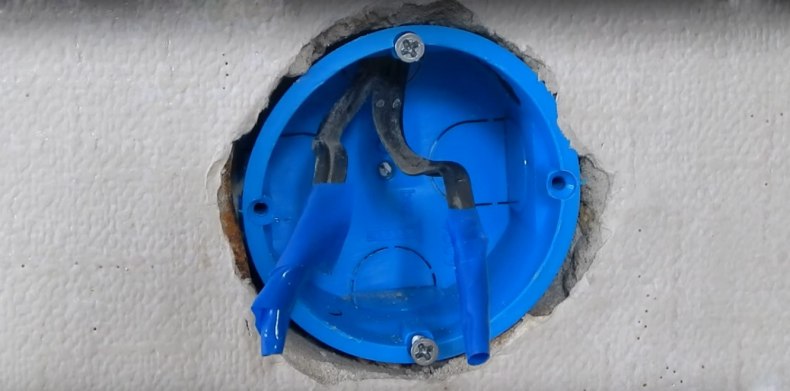

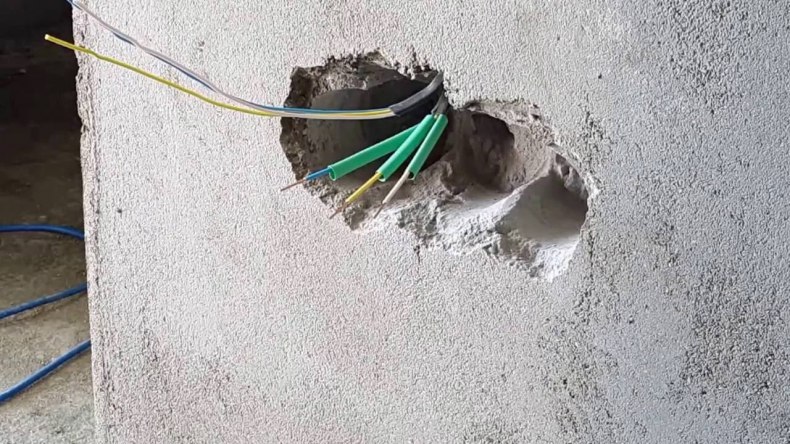

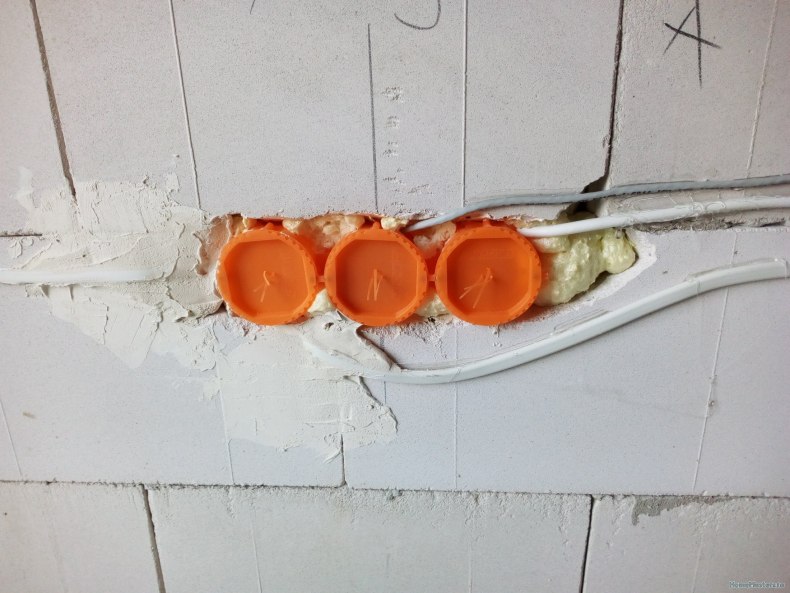

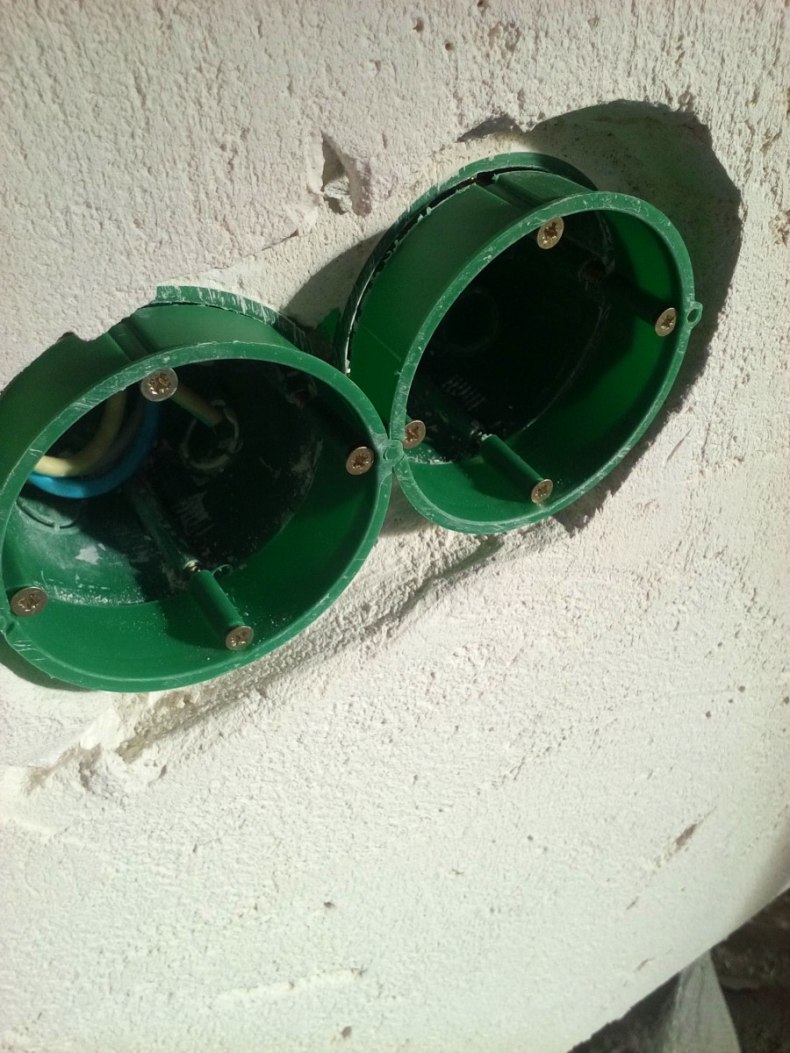

В бетоне и кирпиче

Если Для вас нужно установить подрозетник в бетонной или кирпичной стенке, здесь необходимо действовать следующим образом:

Вот таким обычным методом можно без помощи других установить подрозетник в стенке из кирпича, бетона, пеноблока или даже газобетона. Непременно просмотрите видео аннотации, предоставленные ниже, дабы узреть наглядно всю суть монтажа.

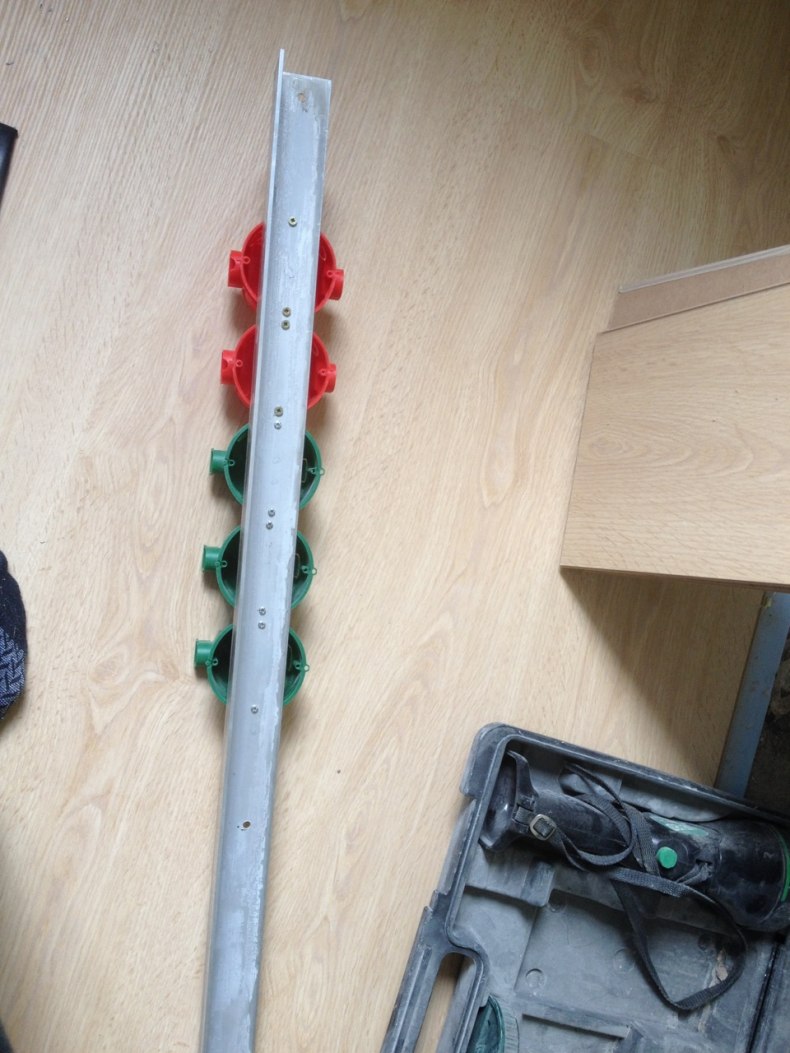

Видеоурок по креплению блока стаканов в монолите

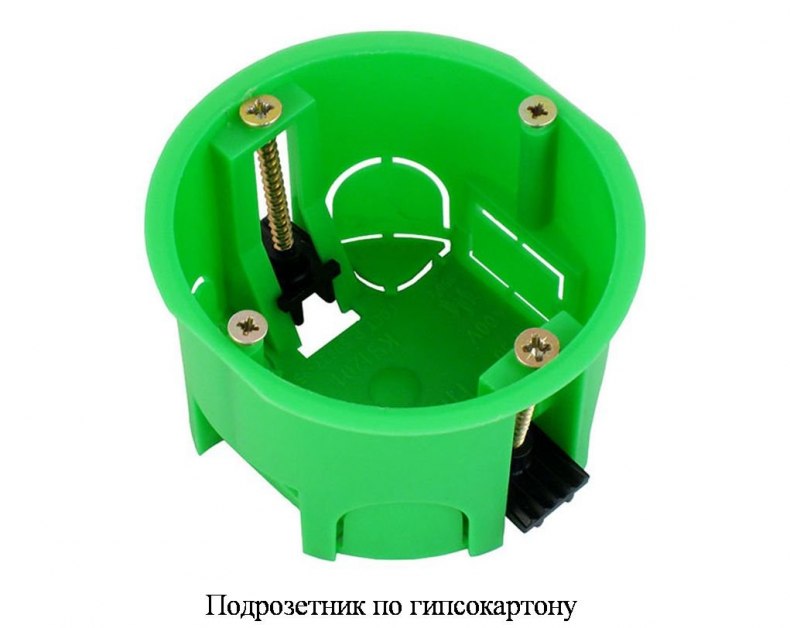

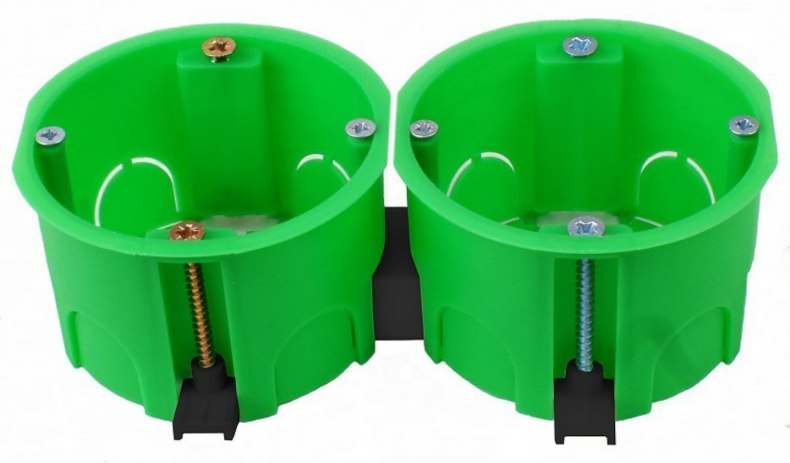

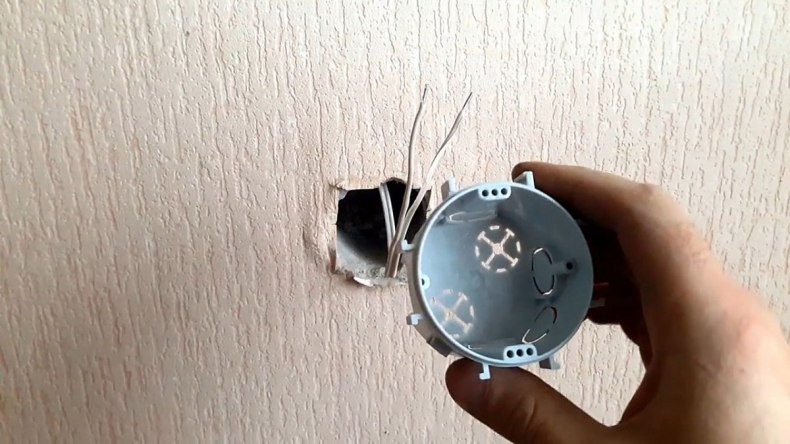

В гипсокартоне

Укреплять подрозетник в гипсокартонной перегородке на порядок проще. Здесь уже не надо разводить раствор и выбивать сердцевину штробы зубилом. Как мы гласили ранее, существует особый стакан с прижимающими лапками, которые просто фиксируют подрозетник в гипсокартоне.

Для того дабы самому установить стакан в гипсовой стенке, необходимо выполнить следующие деяния:

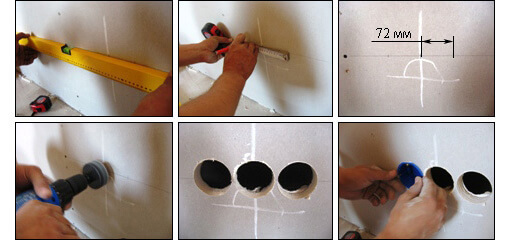

1. Нанести разметку на поверхности по аналогии с предшествующей технологией. Тщательно разметку гипсокартонной стенки мы разглядели, когда ведали о том, как установить розетку в гипсокартоне.
2. Вырезать в деньке отверстие под провода и воткнуть изделие вовнутрь штробы.
3. Закручивать винтики по краям до того времени, пока коробка плотно не зафиксируется снутри.

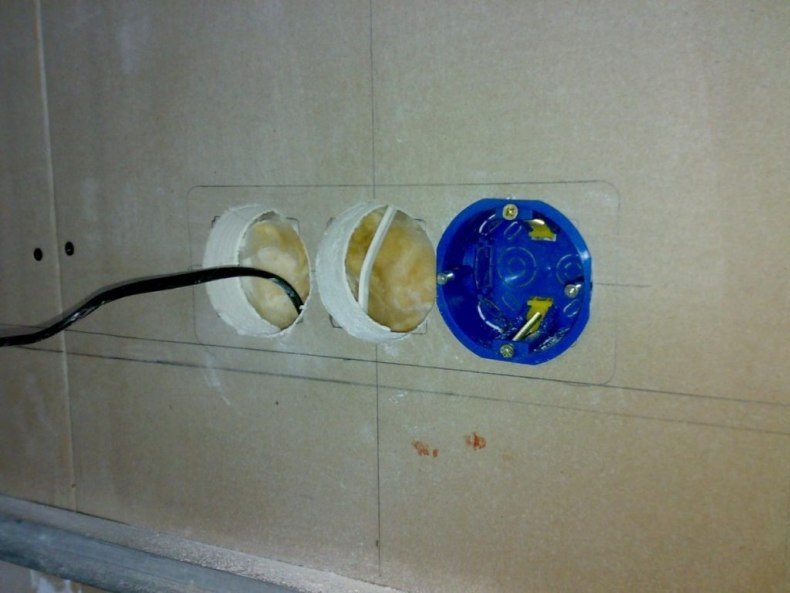

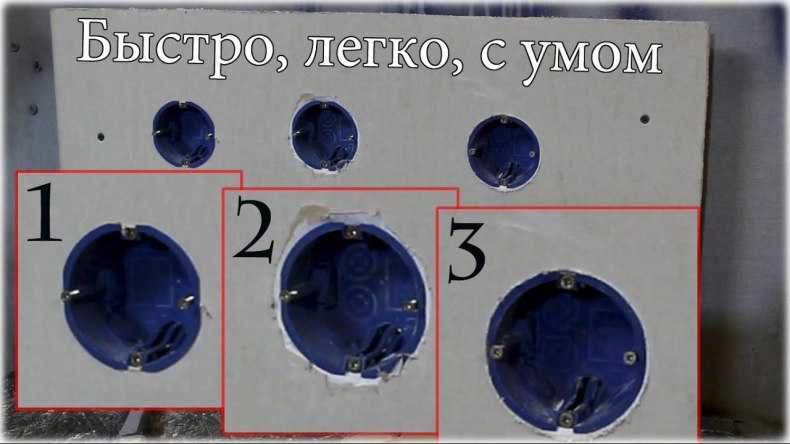

Как монтировать подрозетник в гипсокартон

Вот и все, что Для вас необходимо выполнить для установки подрозетника в гипсокартонную стенку своими руками. Как Вы видите, все просто и установить изделие сумеет даже новичок в электрике. Обращаем Ваше внимание на то, что если гипсовая перегородка будет дополнительно облицована кафелем, необходимо действовать мало по другому. На видео ниже предоставлена разработка крепления стакана под глиняной плиткой.

Как выполнить установку на кафельной плитке
2-ой метод выполнить блок розеток в кафеле

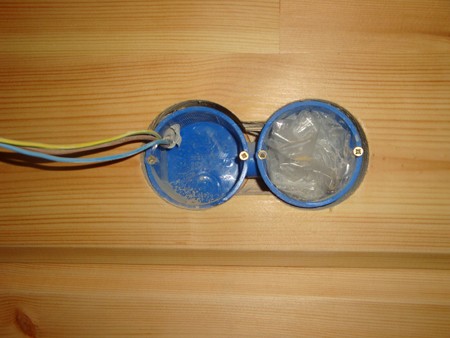

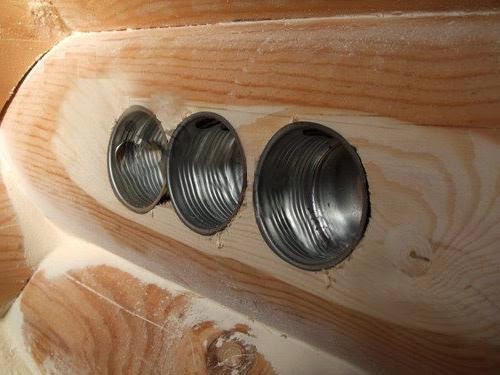

В дереве

Ну и последний из вариантов крепления – в древесной стенке. Если Вы приняли решение провести сокрытую проводку в древесном доме, что очень удивительно и опасно, необходимо будет выполнить штробы в дереве под установку железных подрозетников.

В данном случае можно применять специальную коронку по дереву и стамеску, но мы все таки безотступно советуем выполнить установка открытой проводки, т.к. в данном случае штробить древесные стенки или вагонку не придется.

Практические советы

Все имеющиеся методы установки подрозетника в стенку своими руками мы перечислили. В итоге хотелось бы дать несколько нужных советов, которые позволят резвее и вернее монтировать стаканы в штробах.

1. Если у Вас стенки зашиты панелями ПВХ (например, в ванной комнате), купите подрозетник под гипсокартон и произведите установка аналогично технологии крепления в листах ГКЛ. Дабы случаем не вырвать розетку из пластмассовой панели при вытаскивании электрической вилки, рекомендуется за пластиком выполнить усиливающий каркас из фанеры или такого же гипса.
2. Осуществляйте установку изделий после штукатурки стенок. Если Вы поначалу установите стакан в штробу, а позже уже оштукатурите стенки, может быть в предстоящем не получиться установить розетку заподлицо. Лучше перестраховаться и не создавать установка, пока стенки неоштукатуренные. В то же время ставить подрозетник после того, как уже будут поклеены обои тоже не самое удачное решение, т.к. придется нарушать декоративную отделку стенок, что может попортить интерьер комнаты. Вот поэтому золотой серединой является установка изделия сразу после штукатурки, т.к. в последнем случае финальная шпаклевка и обои сумеют закрыть все недостатки.

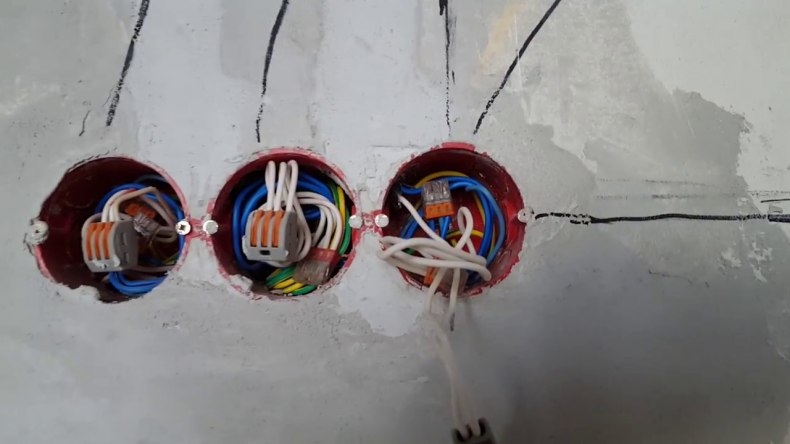

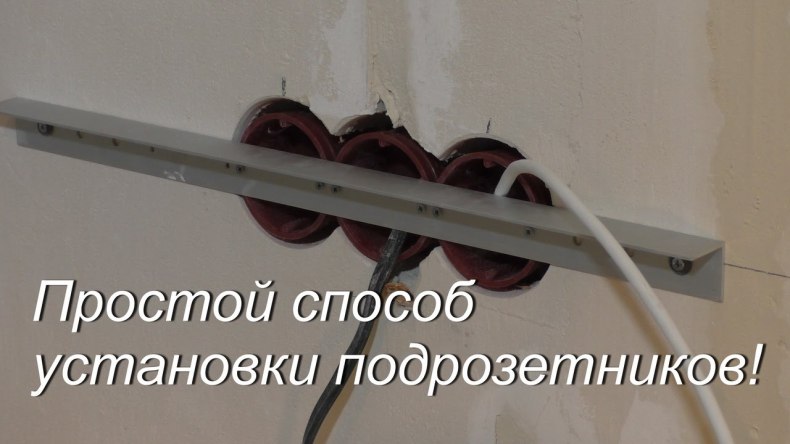

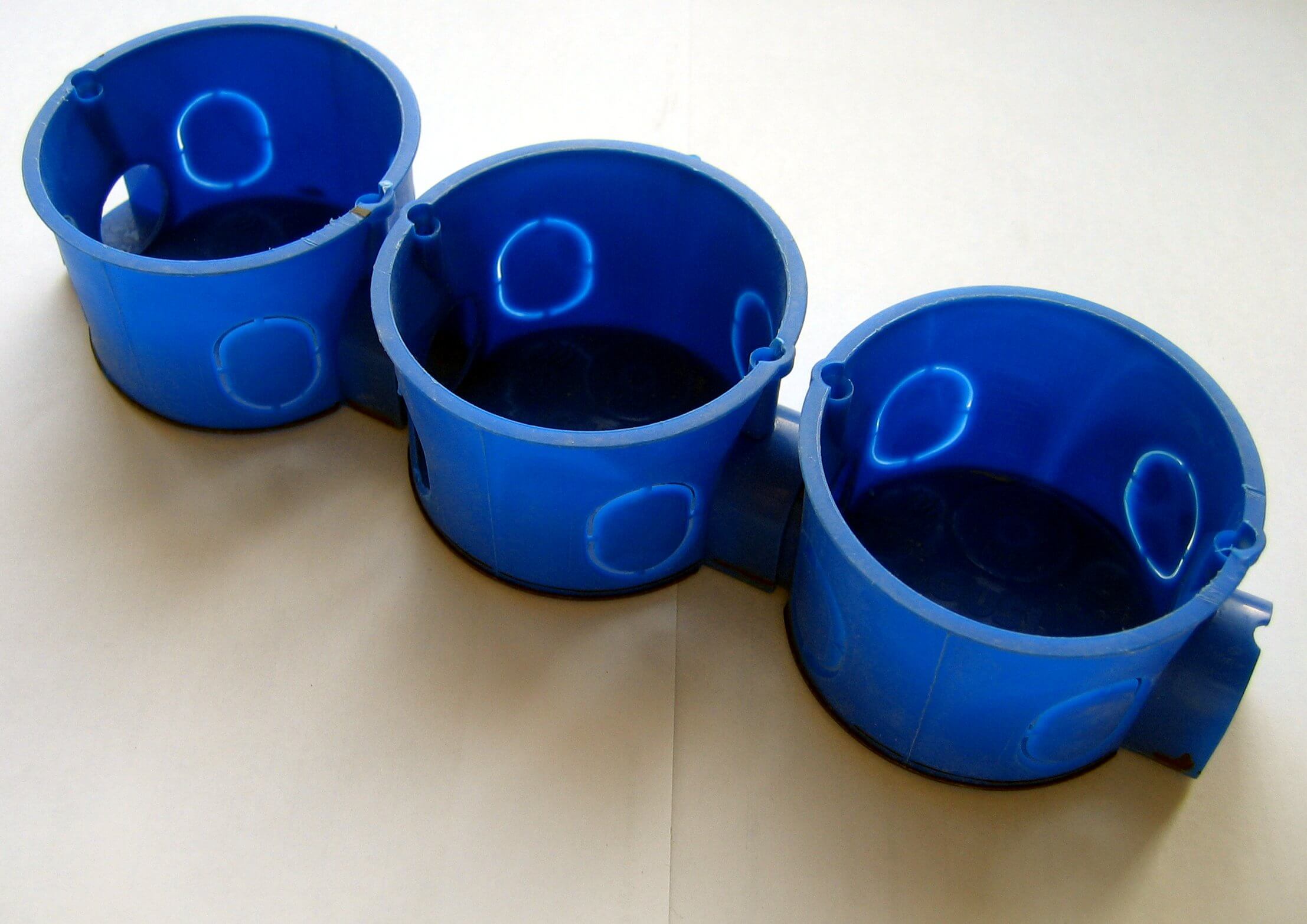

3. Инспектируйте строительным уровнем горизонтальность разметки, в особенности если Вы решите установить блок подрозетников (на 3-4 розетки). В неприятном случае после того, как Вы закрепите соединенные стаканы в стенке, может получиться косой блок, который плохо отобразиться на интерьере комнаты (двойная розетка будет кривой). На видео аннотации по установке стаканов в кирпичную стенку (в самом начале статьи) показывается очень комфортная разработка разметки и штробления, которая дозволит выполнить посадочные места под розетки и выключатели совершенно ровненькими.

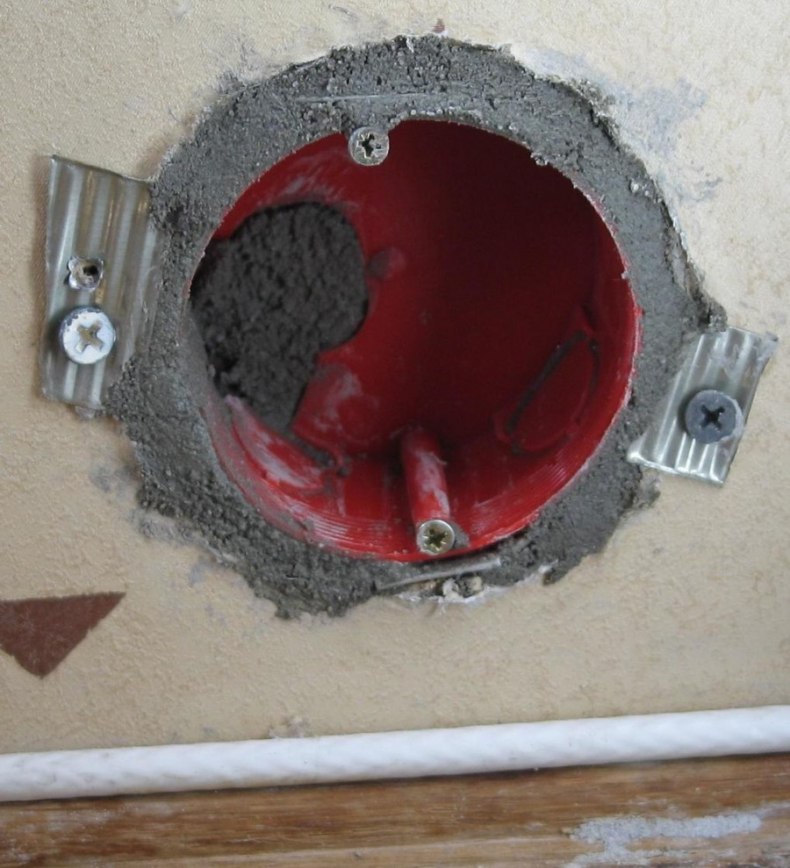

4. Если у Вас появилась ситуация, когда необходимо установить подрозетник в сквозном отверстии (например, в квартире) или в очень большой дырке, просто наложите больше алебастра и по обыкновенной методике вмажьте стакан в стенке. Также сможете применять распор из древесных брусков для подготовительного крепления пластмассового стаканчика. Применять монтажную пену для крепления – вопрос спорный. С одной стороны правилами ПУЭ не воспрещается применять данный материал, но с другой стороны, пена не удовлетворит условия пожарной безопасности, потому лучше все же применять алебастр.
5. При подмене проводки в доме можно естественно бросить старенькые отверстия для подрозетников, если Вас устраивает высота установки встраиваемых розеток и выключателей. В неприятном случае Вы всегда сможете замазать старенькые дырки и выполнить новые там где это будет более нужно.
6. Если стенка очень узкая для крепления стандартного стакана, лучше установить затратной выключатель или розетку. Можно конечно малость надрезать высоту подрозетника и выполнить ее подходящей, но это исключительно в последнем случае.

Вот и все, чего хотелось поведать Для вас о том, как установить подрозетники в бетонную, кирпичную, древесную и гипсокартонную стенку. Возлагаем надежды, что предоставленная информация, фото примеры и видеоуроки были вам полезными и понятными!

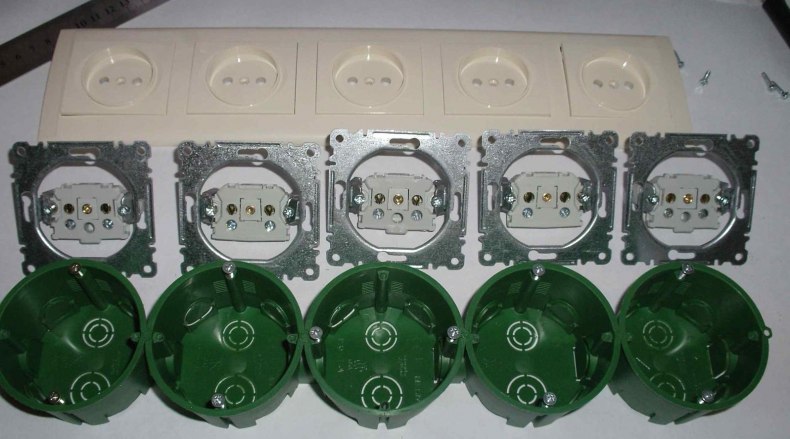

Верная установка подрозетников: чем закрепить, как запитаться и подключить? Аннотация по монтажу в бетон, гипсокартон и кирпич

Подрозетником именуется коробка, устанавливаемая в стенке, куда потом устанавливается розетка. Нередко он бывает круглой формы, но время от времени применяется квадратной формы. Размеры выдерживаются согласно эталонам, отхождение от правил – редчайший случай.

Он нужна, дабы каждый раз не нарушать стенку, когда будет нужно его поменять. С его помощью можно жёстко закрепить механизм в проёме. В статье будет поведано о размерах, как установить подрозетник своими силами и другие подробности этой нужной для электромонтажа конструкции.

Содержимое обзора

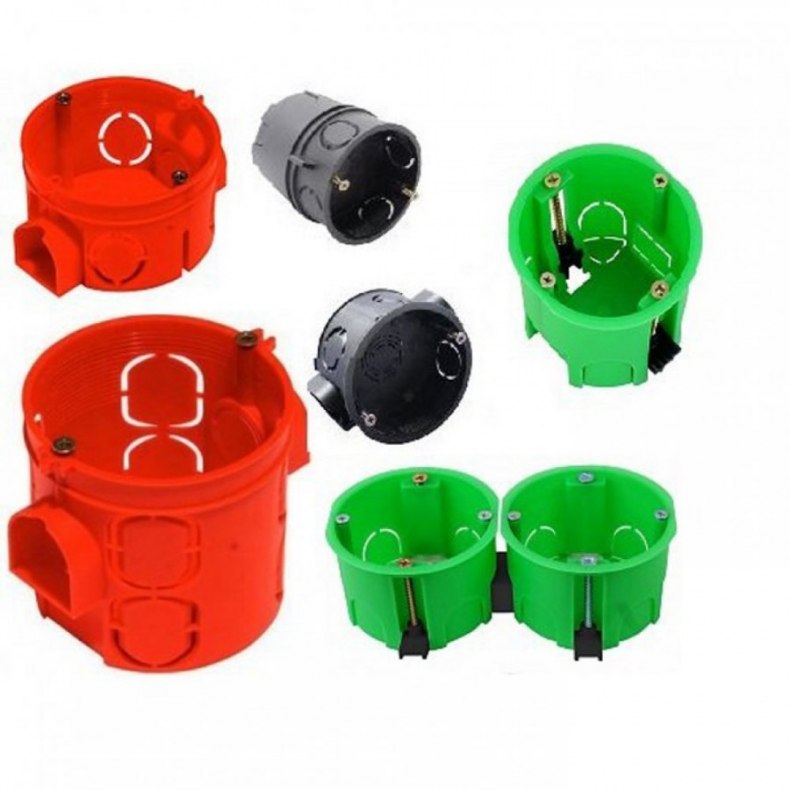

Виды подрозетников

Монтажные коробки делятся на виды:

• По бетону и кладке из кирпича;
• Для гипсокартона, ДСП, пластмассовых плит;
• По дереву.

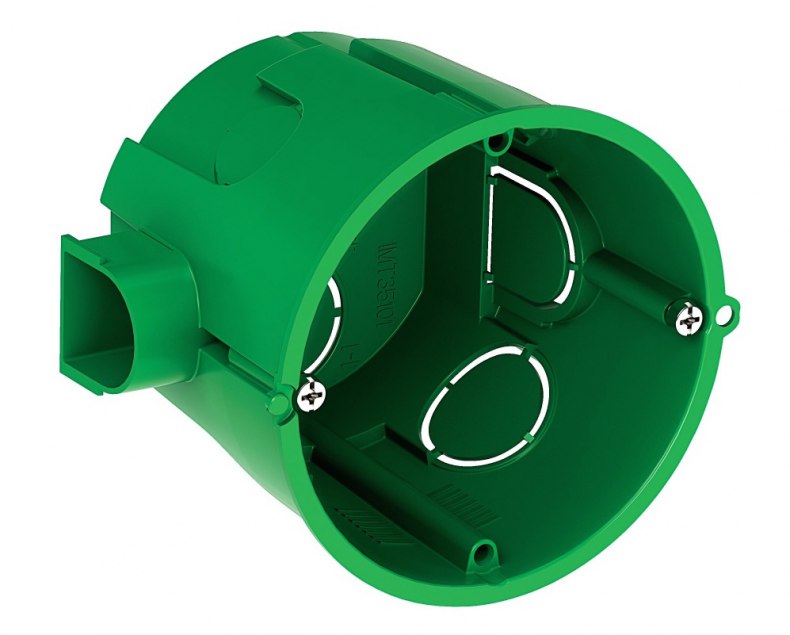

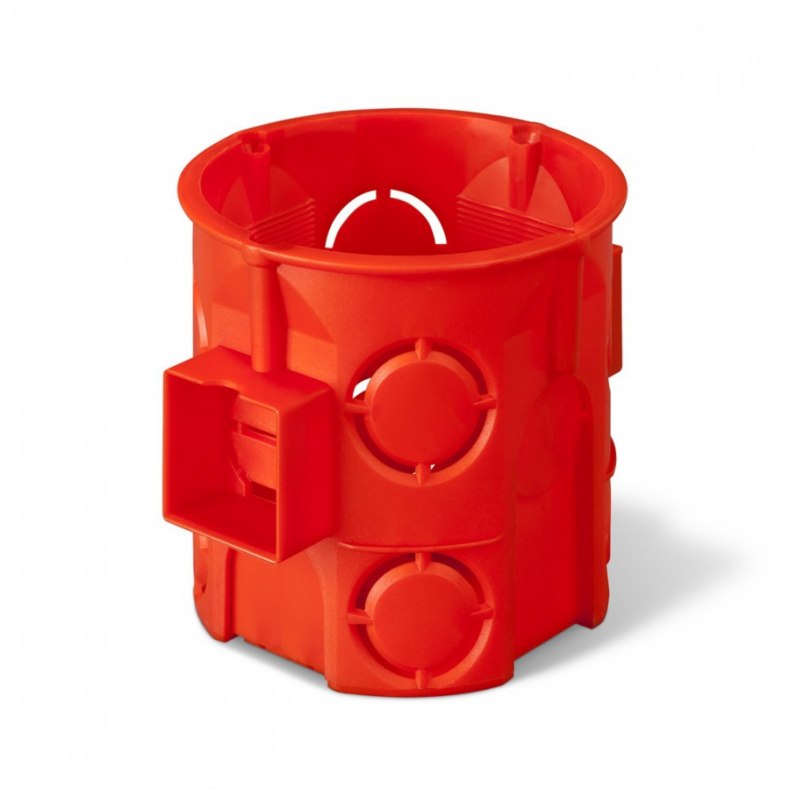

1-ый вид устроен без наружных деталей креплений, применяется для твёрдых перегородок. Подрозетник, устанавливаемый в бетонную либо кирпичную стенку, закрепляется в отверстии стенки при помощи гипсового раствора либо монтажной пены. Данные коробки смотрятся в виде стакана и имеют отверстия по краям для захода проводов.

Такие подрозетники выпускаются с различными параметрами поперечника и глубины. Для установки коробки установочной на композитные стенки, нужны изделия с внешними деталями крепежа. В этой ситуации подрозетник прикрепляется на завинчивающиеся шурупы.

Их можно устанавливать в гипсокартонные перегородки, на пластик. В этой ситуации конструкция притягивается близко к внутренним стенам отверстия. Когда стенка изготовлена из дерева необходимо предупредить хоть какое соприкосновение устройств снутри коробки с её плоскостью.

Для такового типа перегородки используются изделия из металаа. При монтаже можно высадить коробку на монтажную пену, на раствор либо прикрепить шурупами. Можно поглядеть фото разных подрозетников, дабы различать их виды.

По типу производства

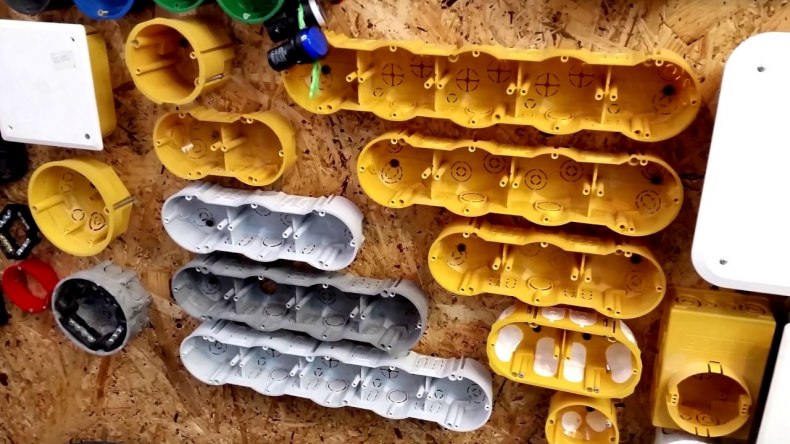

Коробки для монтажа подрозетников делятся на такие виды:

• Круглой формы – универсальные;

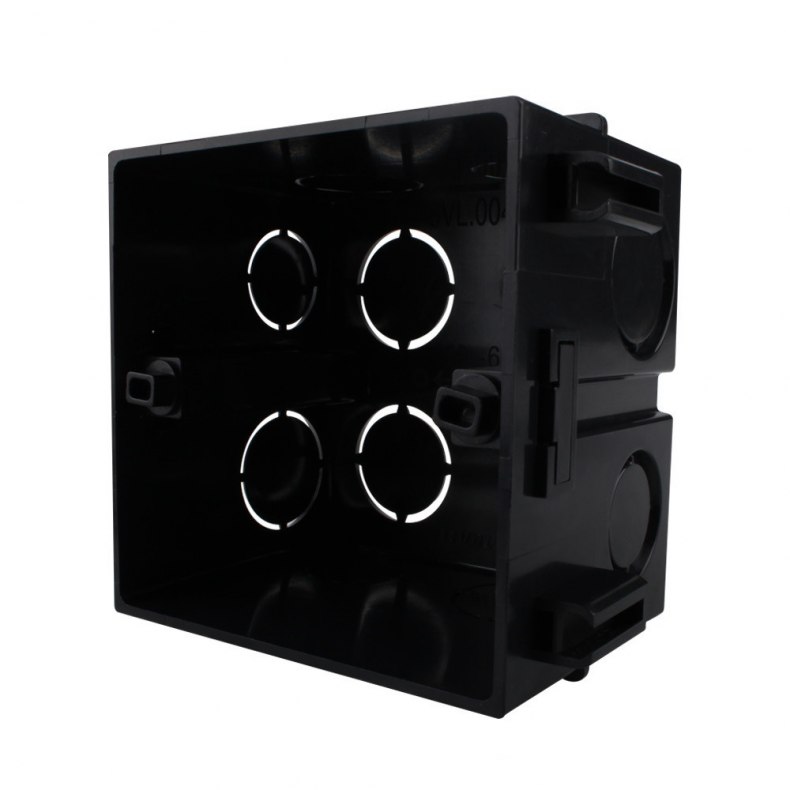

• Квадратной формы – владеют вместительностью, в них можно встроить 1-4 устройств, упрятать провода с припасом;

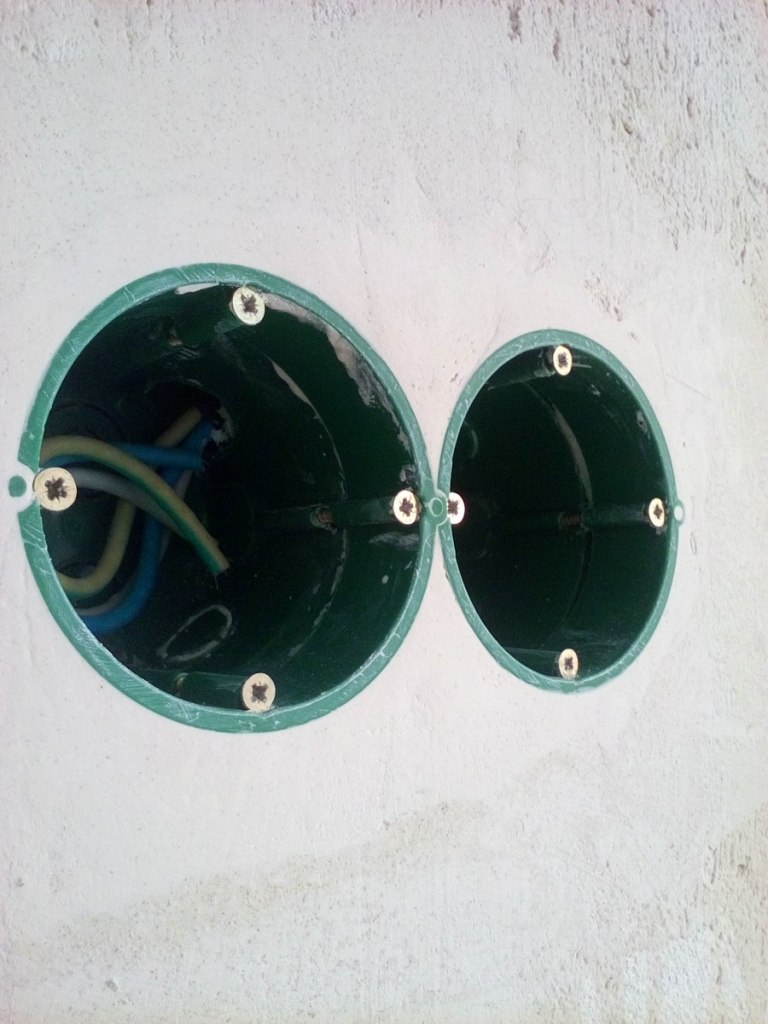

• Округлой конфигурации либо двойные модели. Их применяют для установки двойных подрозетников, также в объединении с выключателем. Они созданы для 1-5 устройств.

При выборе всех из этих типов моделей, перед монтажом будет нужно выполнить штробление канавок.

По материалу выпуска

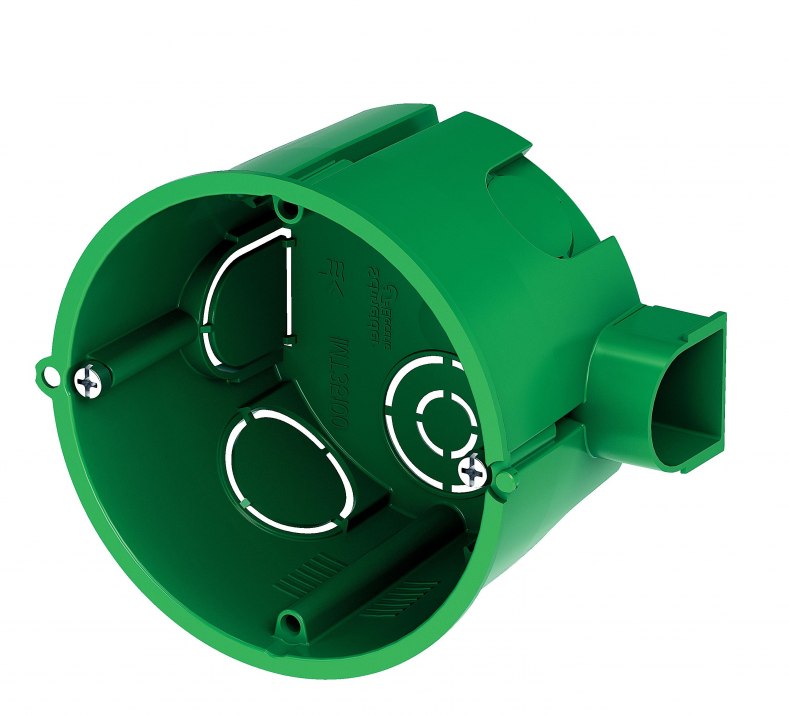

Самыми распространёнными числятся пластмассовые установочные коробки, выработанные из не пылающего пластиката. Они известны собственной универсальностью, их может быть устанавливать в стенки из любого, применяемого материала. Известны с русских времён и применяются до сего времени – это коробки из металла.

В современное время их используют исключительно в древесных строениях для предупреждения воспламенения из-за недлинного замыкания. Такие коробки не свариваются, а состыковка происходит при помощи пайки.

Размеры современных подрозетников

Разглядим какие есть размеры подрозетников:

• Обычный подрозетник выпускается 68 мм на 45 мм. 1-ая цифра значит поперечник, а 2-ая глубину;
• Огромного размера подрозетник обладает поперечником 72 мм, а глубиной 60-80 см.

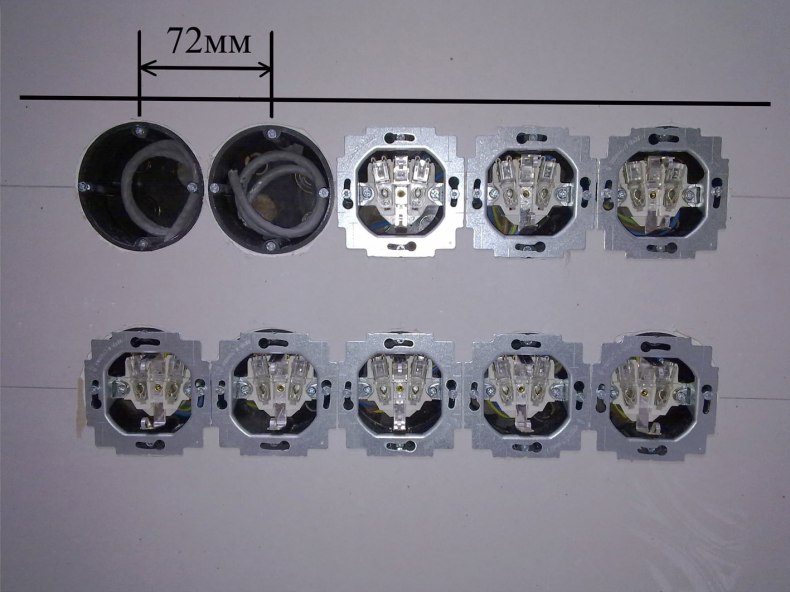

• При блочном монтаже, промежуток между центральной частью пробуравливаемых отверстий равен 71 мм.

Глубина конструкций может быть равна 40, 42, 45, 60, 62 мм. Коробка установочная на 80 мм, выпущена для клеммных колодок, когда отсутствуют распаечные короба. Есть стандартные размеры для квадратных моделей: 7×7 либо 6×6 см.

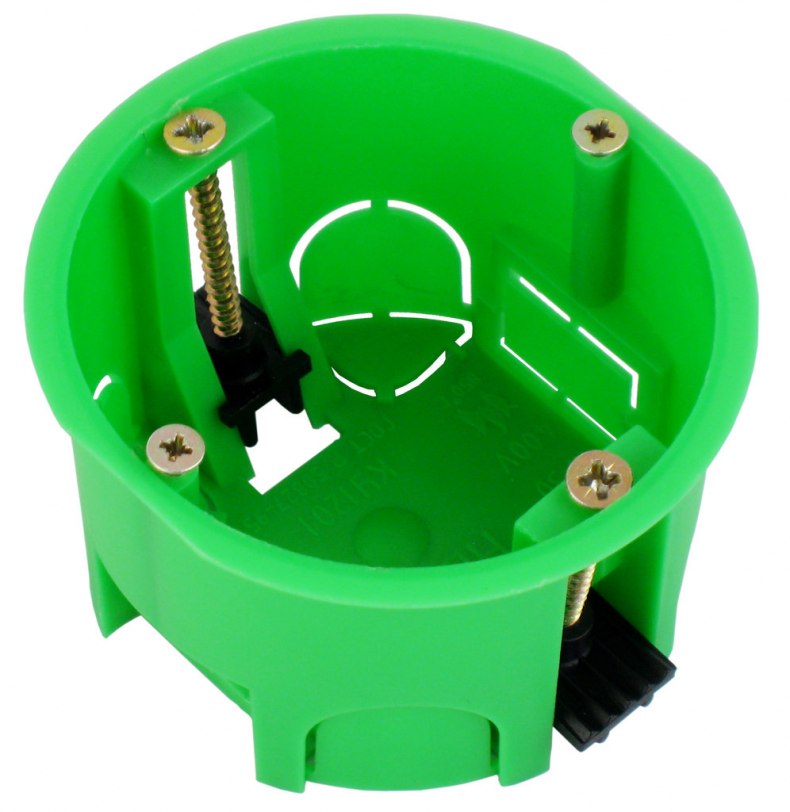

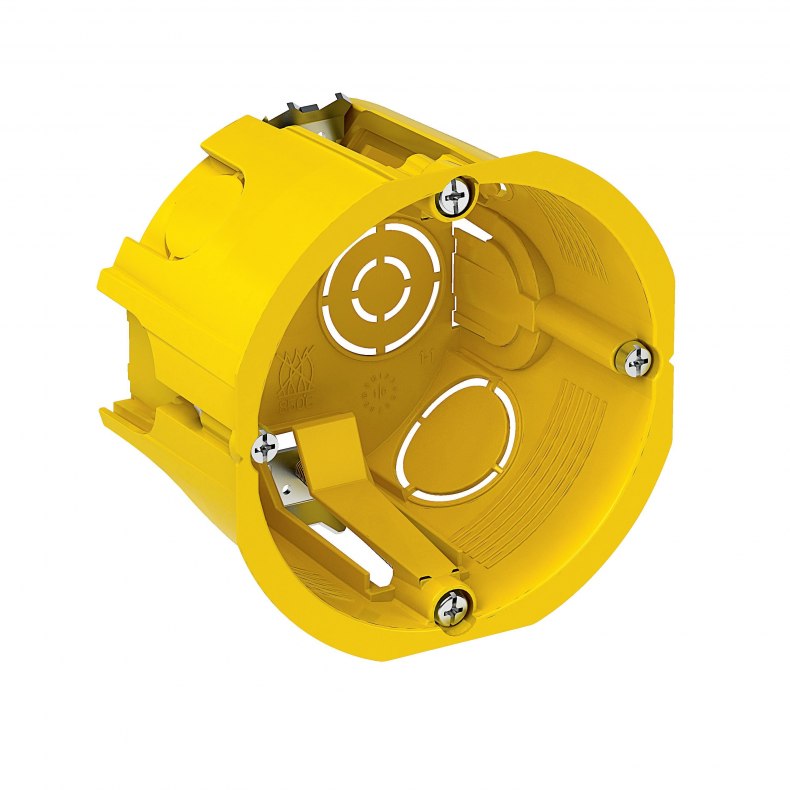

Подрозетники под гипсокартон

Подрозетники для гипсокартона смотрятся в виде прослойки между стенкой и плитой из гипса, даёт возможность прочно закрепить разъём. Его нужно установить до того, как вмонтировать розетку в плиту из гипса.

• Если его не иметь, тогда крепёж станет скоро проседать, гипсокартон нарушится, что вызовет нарушение вида, и розетка станет просто выпадать.

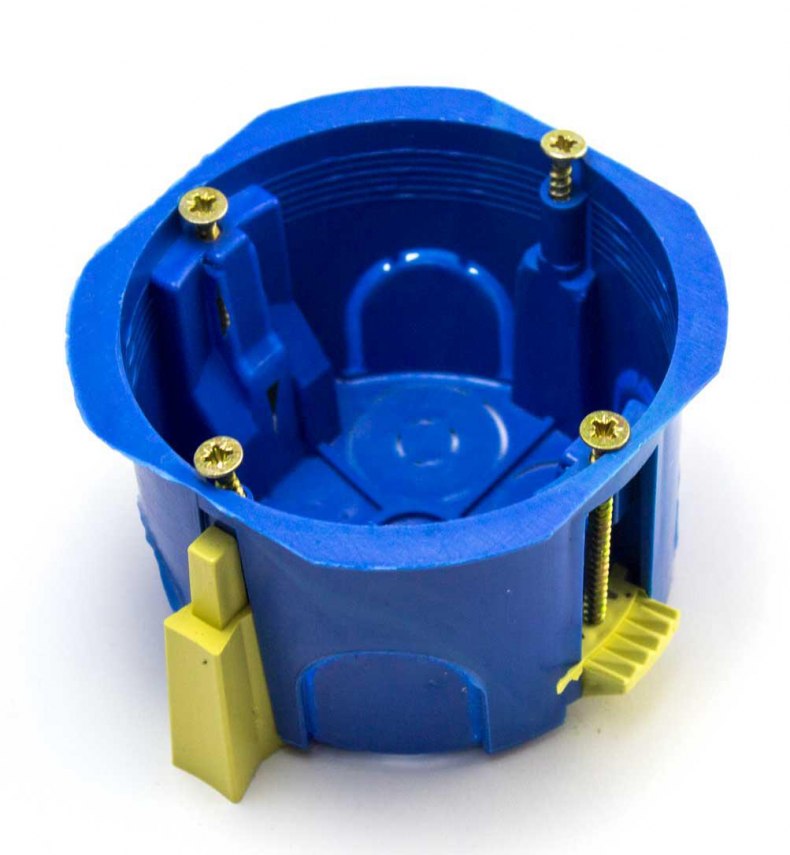

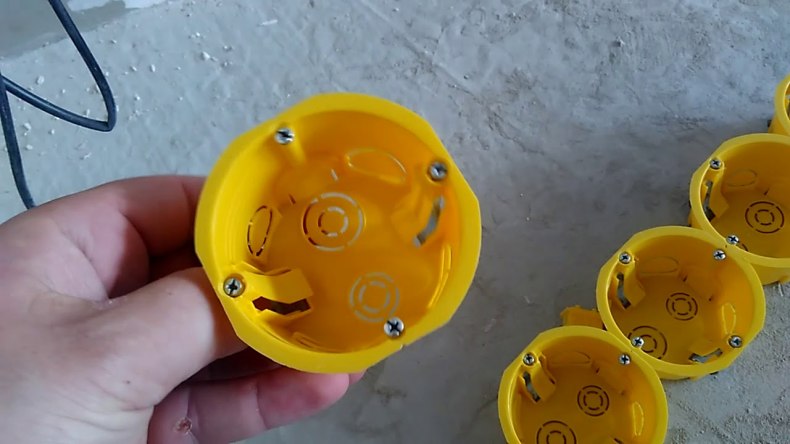

• Новые подрозетники для листов гипсокартона, не считая базисного крепежа, имеют дополнительные крепления, которые задерживаются за гипсовый лист, обеспечивая лучшее закрепление разъёма.
• Беря во внимание что ГКЛ – это воспламеняемый материал, не считая подходящих видов, следует выбирать подрозетник в согласии с нормами пожарной безопасности.

В правилах написано, что отделка помещений гипсокартоном, предоставляет возможность возгорания конкретно в местах розеточных соединений. Выбор подходящего подрозетника дозволит предупредить эту опасность.

Рекомендация! Брать розетки и подрозетники советуется вкупе с приобретением гипсокартона. Так можно иметь сходу всё в комплекте, так можно избрать нужные материалы.

• Подбирать подрозетники под гипсокартон из само-затухающего пластика. Когда нагреется розетка, тогда тепло от неё не станет перебегать на близкорасположенный гипсокартонный лист. Это ещё один плюс к безопасности при вероятном замыкании;
• Отталкиваться от определенных размеров, когда промежуток между стенкой и гипсом маленькой. Когда ширина проёма большая, тогда стоит закупить модель обыденного размерного ряда для заглубления на 50 мм.

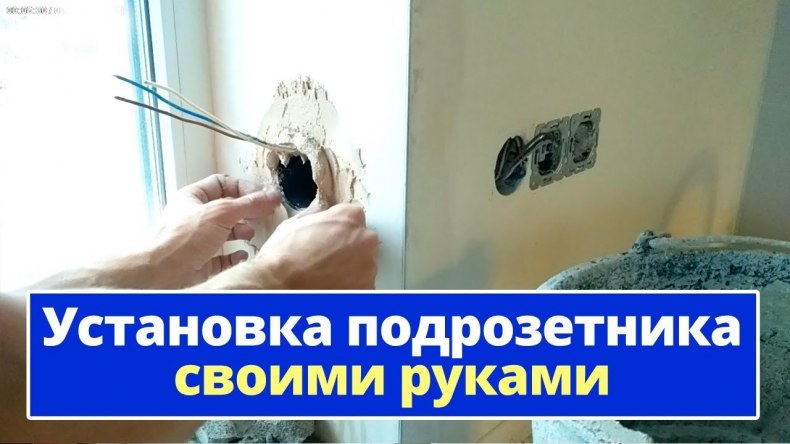

Установка подрозетника (пошаговая аннотация)

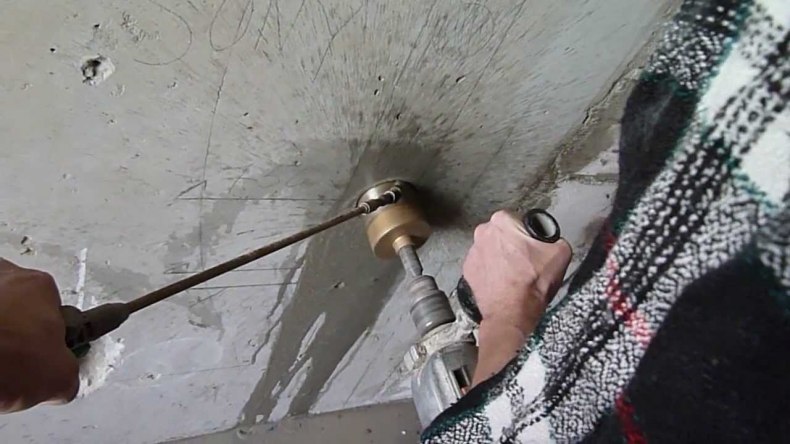

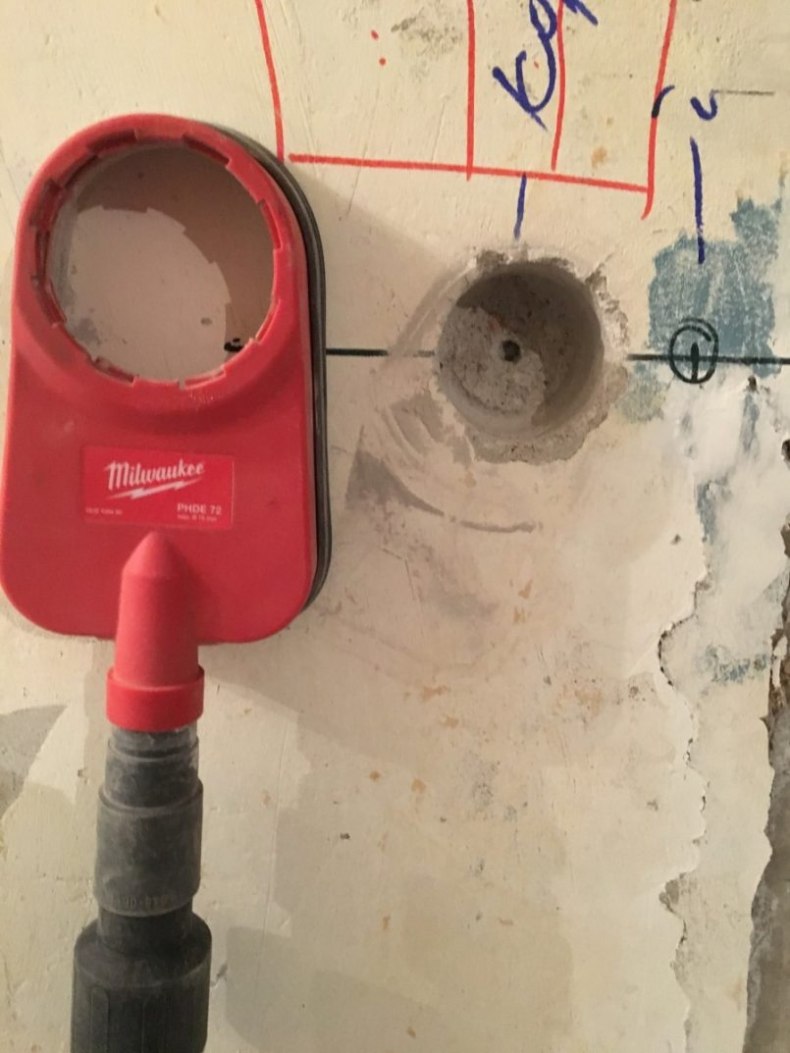

Разглядим как осуществляется установка подрозетника в стенку своими руками? Для сверления проёма в бетоне либо кирпиче, пригодится взять мощнейший перфоратор с буром по бетону на 6 мм.

Устанавливается через такие деяния:

1. Буром высверливается отверстие для последующей установки коробки. Если предусматривается установка нескольких, тогда необходимо выдержать расстояние меж изделиями 7,1 см. Глубина сверления – 50 мм.
2. Коронкой сверлится 5-10 мм бетона. Вытаскивается центровое сверло. Если его не вынуть, то во время действий с перфоратором оно может отклониться и обломиться. Когда избрана алмазная коронка, то бур станет разглаживать стенку и будет помехой.
3. Окончить сверление коронкой на надобную глубину.
4. Пылесосом убирается пыль и образовавшийся мусор.
5. Приготовить коробку, пособирать те, что образуют блочный щит – сдвоенные, тройные, отрезать заглушки проводов. Штробу советуется устраивать не по центру, а слева либо справа.
6. Приготовить раствор для установки. Советуется применить гипс либо шпаклёвку в соотношении 2 к 3. Это посодействует высыханию за 10-20 минут, в рабочем процессе не надо будет торопиться.
7. Плоскость стенки смачивается из пульверизатора для неплохого сцепления состава.
8. Приготовленный раствор закладывается в нишу.
9. Делается закладка подрозетника.
10. Шпателем снимаются избытки состава, делается затирка.
11. После того, как раствор застынет можно убрать избытки изнутри.

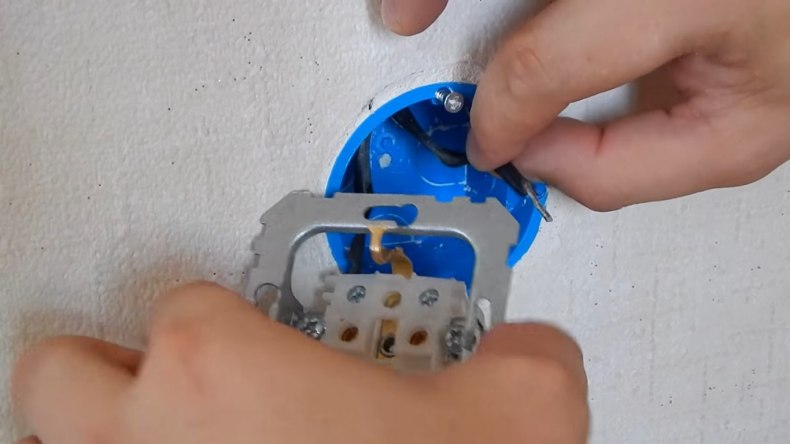

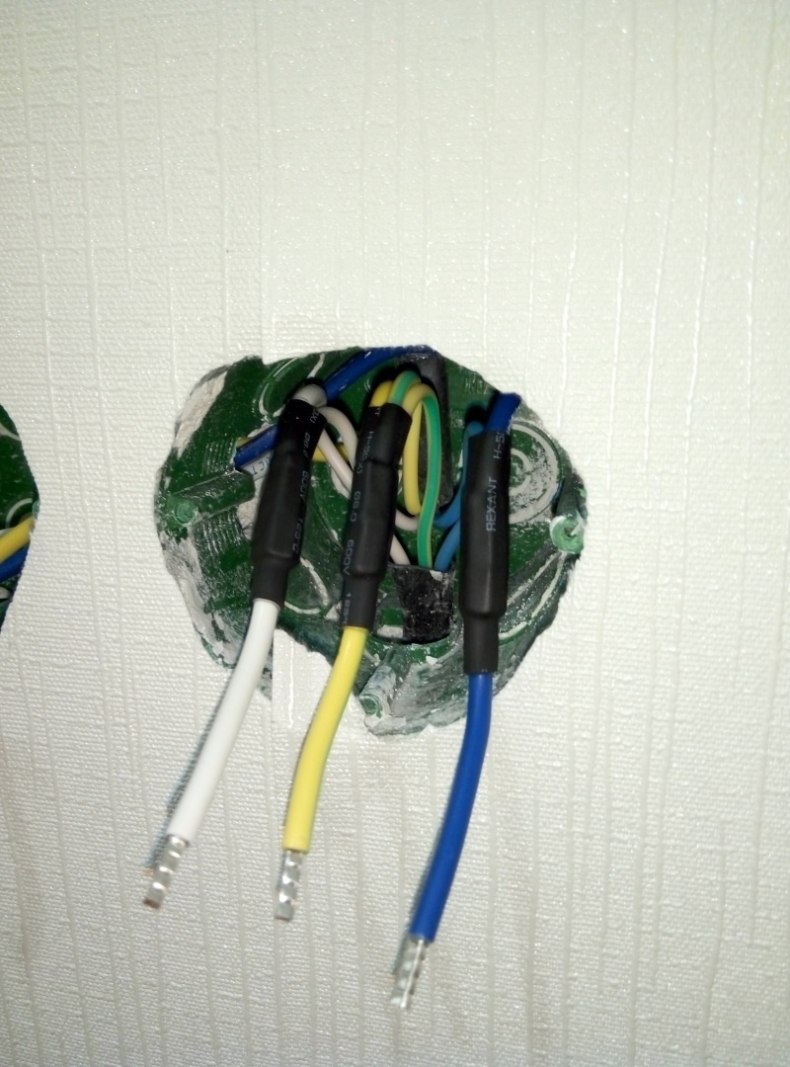

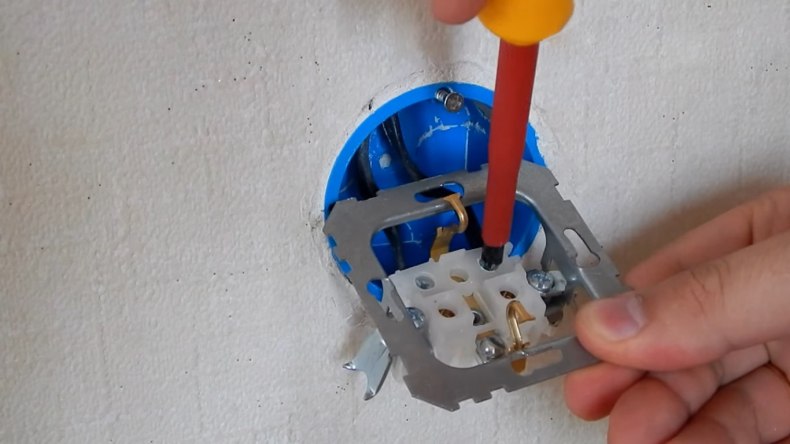

12. Вкладываются механизмы розеток.

Следует проследить, дабы коробка не выглядывала, а была на этом же уровне с плоскостью стенки.

К выбору подрозетников стоит подходить со всей серьёзностью и бдительностью также, как к приобретению устройств электротехники. Ведь от следования предписаниям по монтажу зависит неопасное проживание всех жильцов в помещении.

Видео: Как за 2 минуты установить подрозетник в стену. Секреты монтажа подрозетника в отверстии
