Автоматические выключатели остаточного тока — это устройство, сочетающее в себе два защитных коммутационных аппарата — устройство остаточного тока и автоматический выключатель. Они используются в бытовых и промышленных распределительных щитах 220/380 вольт. В этой статье мы рассмотрим, что такое автоматический выключатель, как он устроен и где используется.

Используйте
Автоматические выключатели используются для защиты цепей от перегрузок, сверхтоков и коротких замыканий, а также для защиты людей от поражения электрическим током в случае утечки. Утечки могут возникать из-за выхода из строя электрических нагревателей (нагревательных элементов), таких как бойлеры-водонагреватели, электрические духовки, плиты, стиральные или посудомоечные машины, или из-за ухудшения или повреждения изоляционных материалов.

Все эти проблемы можно обнаружить, установив прибор, который сравнивает ток между фазой и нулем. Если ток через фазу больше, чем ток на нуле, например, 30 мА, это указывает на утечку где-то и разрыв цепи. Он известен как УЗО (прерыватель замыкания на землю).

Интересно.
Термин «дифференциал» подразумевает разницу между чем-то или между определенными состояниями тела, цепи или системы. Синонимами этого слова являются: разница, неравенство. Таким образом, устройство для сравнения токов в проводах называется дифференциальным реле или устройством дифференциальной защиты.
По той же причине может произойти короткое замыкание. И если вы подключите к линии слишком много электроприборов, ваша линия выйдет из строя из-за перегрева, поэтому вы защищаете ее с помощью автоматического выключателя.

GFCI сочетает в себе УЗО и автоматический выключатель, что делает его универсальным и многоцелевым выключателем.
Дизайн и особенности
Как уже говорилось, автоматический выключатель остаточного тока состоит из УЗО и автоматического выключателя, что показано на схеме, приведенной на лицевой стороне устройства данного типа. Это помогает определить, что установлено в распределительном щите при обслуживании. Далее мы покажем вам, как отличить УЗО, автоматический выключатель и автоматический выключатель остаточного тока.

На схеме показаны функциональные компоненты автоматического выключателя остаточного тока.
Электромагнитные расцепители используются для немедленного размыкания цепи в случае короткого замыкания, т.е. когда ток внезапно увеличивается в десятки или тысячи раз по сравнению с номинальным током.
Тепловой расцепитель работает медленнее. Это биметаллическая пластина, которая при повышенных нагрузках (например, более 10% от номинального тока) изгибается, а также разрывает силовые контакты.
Дифференциальный трансформатор сравнивает ток между проводами (фаза и нейтраль), и если есть утечка, размыкается силовой контакт.
Кнопка тестирования просто замыкает фазу перед дифференциальным трансформатором в нулевое положение после него с помощью резистора. Возникает большая разница в токе, и контакты размыкаются. Работа дифференциальной части испытательного устройства должна быть проверена безопасно.
Что находится внутри устройства остаточного тока? Этот вопрос часто задают люди, впервые сталкивающиеся с этим типом распределительных устройств.

Она включает в себя:
- Тепловой релиз.
- Электромагнитный разрядник.
- Дифференциальный трансформатор.
- Схема работы с трансформатором, если ее можно так назвать.
- Силовые контакты.
- Дугогасительная камера.
- Кнопка «TEST» используется для проверки работы дифференциальной секции.
К сожалению, современные защитные устройства, устанавливаемые на DIN-рейку, редко бывают съемными. Их корпуса скреплены заклепками, и, по сути, это одноразовые устройства, которые нельзя собрать или почистить контакты в случае неисправности, как это было в случае со старыми «AP» или даже автоматическими штекерами. Мы можем видеть все компоненты внутри автоматического изолятора, перечисленные выше и показанные на схеме. Его конструкция подробно описана в этом видео.
Выбор характеристик устройства остаточного тока:
- Выбор значения дифференциального тока осуществляется по тем же правилам, что и для УЗО.
- Выбор значения номинального тока регулируется теми же правилами, что и для автоматических выключателей остаточного тока.
- Коммутируемый ток определяет, какой ток короткого замыкания может выдержать устройство.

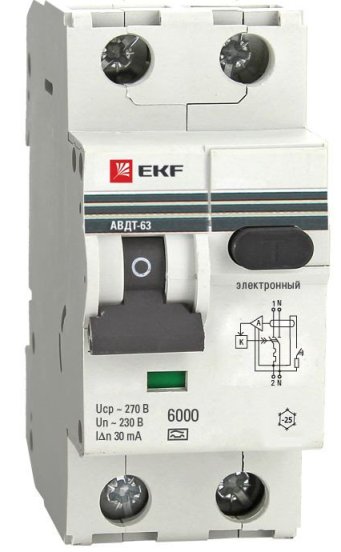

На схеме синий овал обозначает дифференциальный ток — 0,03 A или 30 мА. Зеленый овал обозначает номинальный и мгновенный номинальный ток, в данном случае 16 A и класс C (который определяет кривую время-токовой характеристики устройства). Красные квадраты обозначают номинальный ток короткого замыкания (отключающую способность) — 6000 А. Цифра 3 — класс ограничения тока.
Важное замечание: автоматические выключатели остаточного тока выпускаются в однофазном и трехфазном исполнении.
Электрическая схема
Подключение однофазного автоматического выключателя очень простое, ниже приведен пример такой схемы для трехфазной сети.

Для однофазной системы.

В чем разница между GFCI и GFCI?
Во-первых, УЗО обычно подключается последовательно с простым автоматическим выключателем. Это необходимо для защиты линии от короткого замыкания и защиты людей от поражения электрическим током в случае утечки. Устройство остаточного тока выполняет обе эти функции и объединяет их. Мы показали вам схему для наглядности.

Чтобы не перепутать блок предохранителей с УЗО на распределительной панели, следует внимательно посмотреть на переднюю панель модуля и найти схему. Они отличаются друг от друга, и на рисунке ниже вы можете увидеть, в чем заключаются различия, а то, на что следует обратить внимание, выделено.

Маркировка УЗО обычно указывает только номинальный ток, который могут выдержать его контакты, и выражается в такой форме как «25A», т.е. 25 ампер. Это также дифференциальный ток. Автоматические выключатели, управляемые остаточным током, также маркируются номинальной скоростью и коммутационной способностью (ток повреждения), как и обычные автоматические выключатели, например, C16 — номинальная скорость C, 16 ампер.
Если на передней панели изображена электрическая схема, ее также можно использовать в качестве руководства. Автоматические выключатели обычно показаны на схеме.
