В ассортимент всех текущих серий электроустановочных изделий входят несколько типов розеток, включая розетки с защитными шторками. Розетки данной разновидности также время от времени именуют розетками с защитой от малышей. Что все-таки это такое, кого и от чего они в состоянии защитить?
Передняя панель электророзетки с заземлением имеет 2 отверстия, которые равноудалённо размещаются слева и справа от центра розетки. В данные отверстия, когда подключается электрический устройство, входят штифты вилки. Если поглядеть вовнутрь данных отверстий, то у розетки, которая не имеет защитных шторок, можно узреть контакты из латуни, охватывающие штыри вилки. У розетки с предохранительными шторками латунные контакты нельзя узреть, так как отверстия закрыты заглушками из пластика. Это и есть защитные шторки розетки. Две шторки могут быть отодвинуты только в одно и то же время. Когда к розетке подключается вилка электрического устройства, 2 железных штифта вилки в одно время нажимают на 2 пластмассовых шторки розетки. Они отодвигаются, штыри вилки подключаются к контактам розетки, электрический устройство подключается к электрической цепи. Если попробовать нажать лишь на 1 защитную пластиковую шторку, например, отвёрткой, карандашом либо спицей, шторки не отодвигаются, контакты розетки остаются закрытыми. Когда происходит нажатие лишь на одну из защитных шторок, её лепесток не совершает вращательное движение вокруг своей оси, отгибается вспять и натыкается на пластмассовую панель механизма розетки. В большей части случаев такая конструкция противодействует доступу к контактам розетки.
Конструкция розеток со шторками
У большинства изготовителей шторки – это перемещающаяся деталь из пластика, которая закреплена в центре и имеет по краям 2 скошенные в разные стороны площадки. Когда округленные штифты вилки сразу нажимают на шторки, они проворачиваются по часовой стрелке либо против неё, таким макаром, раскрывается доступ к электроконтактам розетки. Когда вилку вынимают из розетки, защитные шторки перебегают в первоначальную позицию, так как в переднюю панель розетки встроена пружина. Розетки Schneider electric со шторками сделали таким макаром, что усилие при вставке вилки в розетку с предохранительными шторками практически не отличается от подобного усилия у розеток без защиты.
Внедрение розеток с защитными шторками
Розетки с защитными шторками ставят в квартирах и других жилых помещениях, где живут семьи с маленькими детками, в яслях, детсадах, школах и медучреждениях. Кроме розеток с защитными шторками также применяют спец детские заглушки из пластика, которые заблокируют отверстия розеток в детской комнате. Плюсом эксплуатации розеток с защитными шторками в сопоставлении с заглушками от малышей будет то, что данные шторки заблокируют отверстия розетки на автомате. Можно просто запамятовать об этом. Заглушку необходимо вставлять всякий раз после еще одного применения розетки без помощи других. Большая часть конструкций детских заглушек допускает их внедрение в розетках с защитными шторками, в итоге безопасность не бывает излишней.
Розетки с крышкой
Такие розетки имеют массу плюсов:
• Удобство ухода. Крышка защищает от загрязнения многофункциональной части розетки.
• Безопасность. Крышка прикрывает розетку от случайных брызг и пыли.
• Прекрасный внешний облик. Розетки с крышкой, которые установлены на видном месте, смотрятся существенно лучше, чем простые розетки.
Где устанавливают розетки с крышкой
В гостиной, спальне либо кабинете. Розетки с крышками не попортят внешний вид помещения.
• В детской комнате. Такая розетка не будет вызывать энтузиазм у ребёнка.
• На кухне, в ванной комнате. Огромное количество домашней техники, которая временами применяется, просит монтирования дополнительных розеток. Крышка защитит эти розетки от загрязнения и случайного проникания воды.
Приобрести розетку со шторками Schneider Electric
Розетки Schneider Electric со шторками – это изделия, которые сделаны наилучшими инженерами и дизайнерами компании. Серии электроустановочных изделий соединили внутри себя длительный инженерный опыт и прогрессивные дизайнерские идеи. Ими была очень стремительно завоёвана любовь дизайнеров и почтение монтажников. Кроме розеток со шторками, компания делает розетки с заземлением, информационные розетки. Продукция компании имеет высочайшее качество выполнения, потрясающий внешний облик, практичность и длительный срок эксплуатации, безопасность и надёжная защита от воды и пыли, гарантия на всю продукцию, широкий модельный ряд, разумную цена, ассортимент повсевременно обновляется.
От чего защищают розетки с защитными шторками?
В ассортимент всех современных серий электроустановочных изделий входят некоторое количество видов розеток, в том числе розетки с защитными шторками. Розетки с защитными шторками также время от времени именуют розетками с защитой от деток. Давайте разберемся, что такое розетки с защитными шторками, кого и от чего они могут защитить?
Лицевая панель электрической розетки с заземлением имеет два симметричных отверстия, расположенных симметрично слева и справа от центра розетки. В эти отверстия при подключении электроприбора входят железные штифты (проще говоря, контакты) вилки.

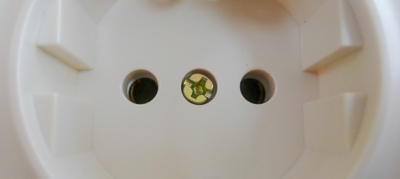

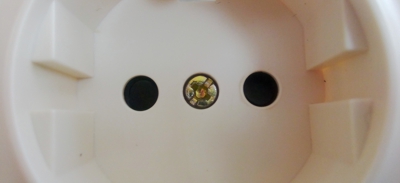

Если заглянуть вовнутрь этих отверстий, то у розетки без защитных шторок можно узреть латунные контакты, которые обхватывают штифты вилки. У розетки с защитными шторками латунные контакты видны не будут, так как отверстия закрыты пластмассовыми «заглушками». Это и есть защитные шторки розетки. Это отлично видно на фото розетки с защитными шторками и без защитных шторок.
Обе шторки можно отодвинуть только сразу. При подключении к розетке вилки электроприбора два железных штифта вилки сразу давят на обе пластмассовых шторки розетки. Шторки отодвигаются, штифты вилки подключаются к контактам розетки, электроприёмник подключается к электрической цепи.
При попытке надавить лишь на одну защитную пластиковую шторку, к примеру, отверткой, карандашом либо железной спицей, отодвигание шторок не происходит, и контакты розетки остаются закрытыми. При надавливании лишь на одну часть защитной шторки ее лепесток не может провернуться вокруг собственной оси, отгибается вспять и упирается в пластиковую панель механизма розетки. В подавляющем большинстве случаев такая конструкция перекрывает доступ к контактам розетки.

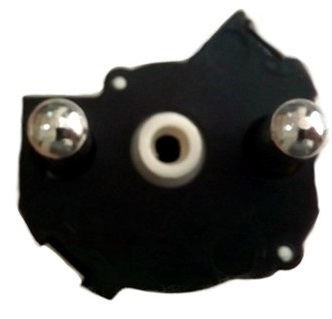

Как это работает? Конструкция розетки с защитными шторками

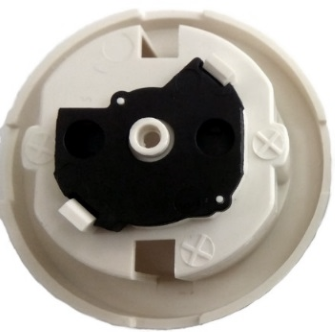

Если поглядеть на лицевую панель розетки в момент подключения к ней вилки вроде бы «с оборотной стороны», то получится такая картина:

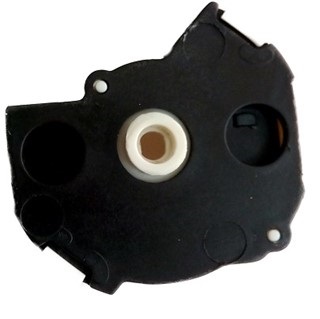

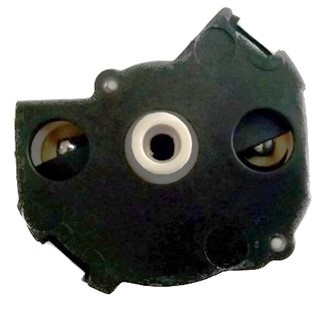

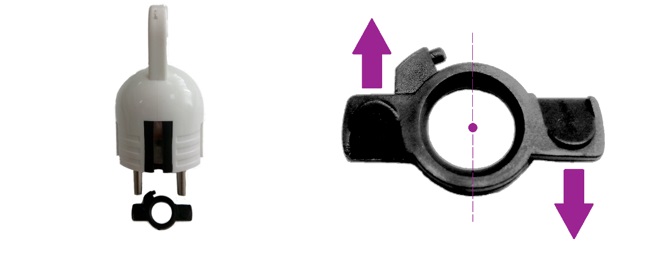

У большинства производителей защитные шторки – это подвижная пластмассовая деталь, закрепленная в центре и имеющая по краям две скошенные в различные стороны площадки. При одновременном надавливании на защитные шторки округленными штифтами вилки они проворачиваются по либо против часовой стрелке, открывая доступ к электрическим контактам розетки.
Когда вилку вытаскивают из розетки, защитные шторки ворачиваются на начальную позицию, благодаря интегрированной в лицевую панель розетки пружине.
Электроустановочные изделия Florence сконструированы таким макаром, что усилие при втыкании вилки в розетку с защитными шторками фактически не отличается от аналогичного усилия у розеток без защитных шторок.
Розетка под вывод кабеля | Cвоими руками
Нередко , при монтаже проводки в квартире либо доме , в особенности слаботочных сетей — веб , тв , аудио , удобнее бросить выводы соответственных кабелей и проводов , которые потом впрямую подключаются к технике либо оборудованию , не устанавливая спец розетки .
Для таких случаев , производителям предлагается применять особые электроустановочные устройства – кабельные выводы . Они защищают коммуникации и отделку стенок от повреждений и делают красивее внешний облик такового решения .
Тщательно , о кабельных выводах промышленного выполнения , их особенностях и сферах использования , описано в статье « Кабельный вывод | Вывод кабеля из стенки ».
В сей раз , я расскажу как выполнить кабельный вывод своими руками так , дабы он вписался в избранную коллекцию розеток и выключателей .
Случаев , когда нужна их делать самомим , а не брать готовый предостаточно , вот некоторые из них :
— На шаге электромонтажа , вы сможете еще не знать какая марка и модель розеток и выключателей будет использована . Кабельные выводы , как отдельное изделие находится в линейках далековато не всех производителей , обычно только у тех , что дороже .
— Длинный срок поставки подходящего для вас компонента просит установки временного решения .
— Поменять стандартный кабельный вывод на самодельный прибыльнее экономически , если 1-ый стоит дороже .
Как пример монтажа кабельного вывода мной применена коллекция электроустановочного оборудования Schneider Electric модель Atlas Design . И хотя для таких розеток поставляются и стандартные заводские выводы для кабелей , в этом случае , на складе поставщика их не оказалось , а срок поставки был 30 рабочих дней . Такое время ожидания и послужило предпосылкой оформить вывод проводов из стенки без помощи других , применив другие составляющие линейки .
Кабельный вывод из розетки своими руками
Вводные данные :

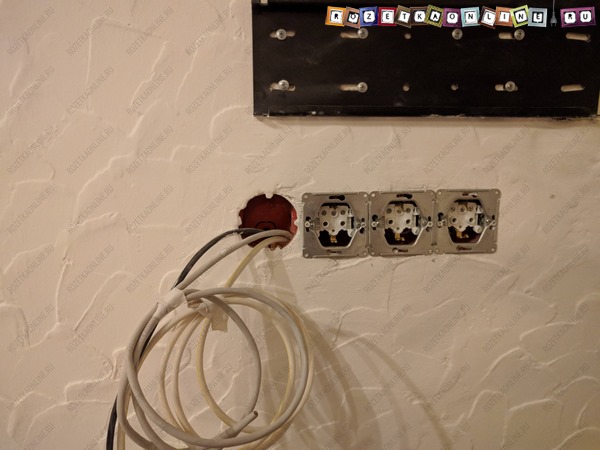

Итак , мы имеем блок розеток для телека , состоящий из 3-х розеток 220В и 1-го кабельного вывода , в каком есть :
— Коаксиальный кабель тв антенны
— UTP кабель — витая пара , для подключения к сети веб
— HDMI кабель , для подключения мультимедиа оборудования к телеку
Не считая этого , к данному подрозетнику в стенке заложен канал от плинтуса , для способности пробрасывать дополнительные коммуникации .
Как вы осознаете , другого такового функционального электроустановочного изделия , которое кооперировало бы все нужные разъемы НЕТ . Обычно , в таких случаях , нужна делать отдельные розетки для каждого вида подключения – hdmi , rj45 , тв и т . д ., что затратнее .
Установка кабельного вывода

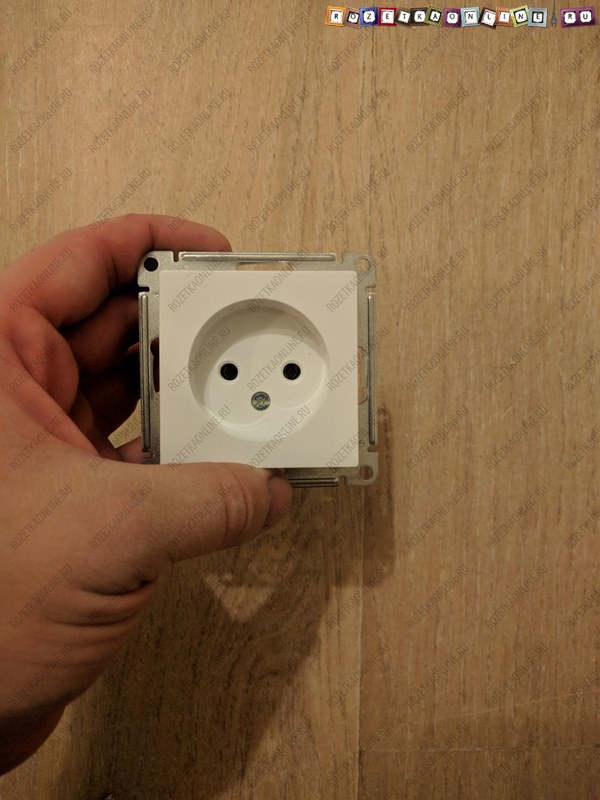

1 . Из коллекции данного производителя , я избираем самый обычной , доступный элемент , который был в наличии, в этом случае это механизм розетки без защитых шторок и контактов заземления , цена у него вточности такая же , как у вывода кабеля .
В конструкции этого механизма довольно свободного места для прокладки проводов , а главное , их можно вывести не повредив крепления декоративной крышки . Более того , если очень захочется , можно подсоединить дополнительно питающие проводники к розетке и применять её к тому же по прямому назначению , к примеру подключив вилку питания телека .
2 . Отмечаем на декоративной крышке розетки места , от куда потом вытянем кабели .
В нашем случае можно применять только нижнюю часть . На изображении ниже эта область отмечена маркером :
3 . Вырезаем избранный участок .
Для этого я использовал ножовку с полотном по металлу . Время от времени довольно высверлить нужные отверстия сверлом подходящего поперечника .

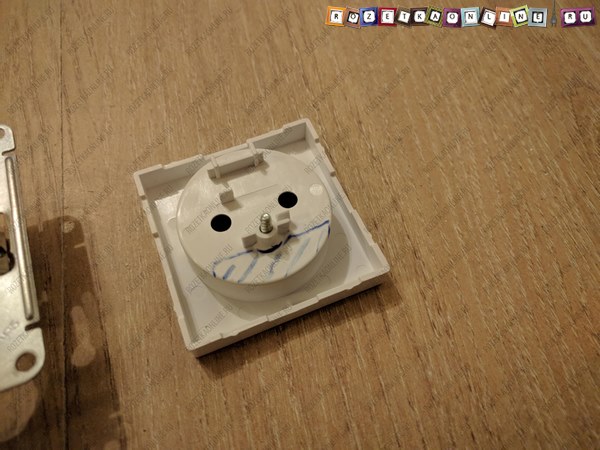

4 . В конечном итоге выходит вот такая « улыбающаяся » накладка . Непременно обрабатываю острые края ратфилем либо другим инвентарем , дабы проходящие провода не повредились в процессе использования .

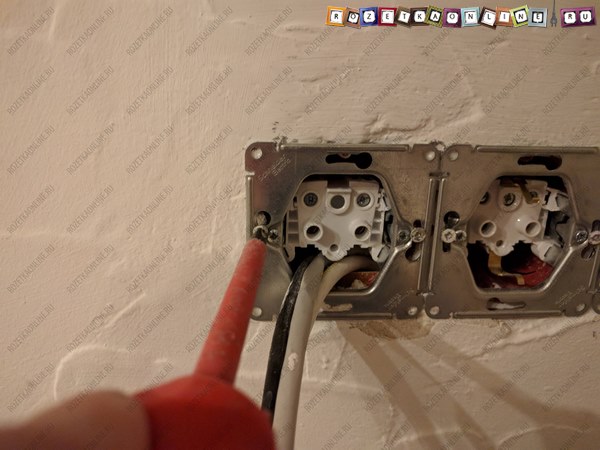

5 . Дальше монтируем механизм в подрозетник , выводя все проводники через нижнюю часть .
В этом случае не пришлось дорабатывать сам механизм , места для выводов кабеля и так хватило , но это не всегда так .

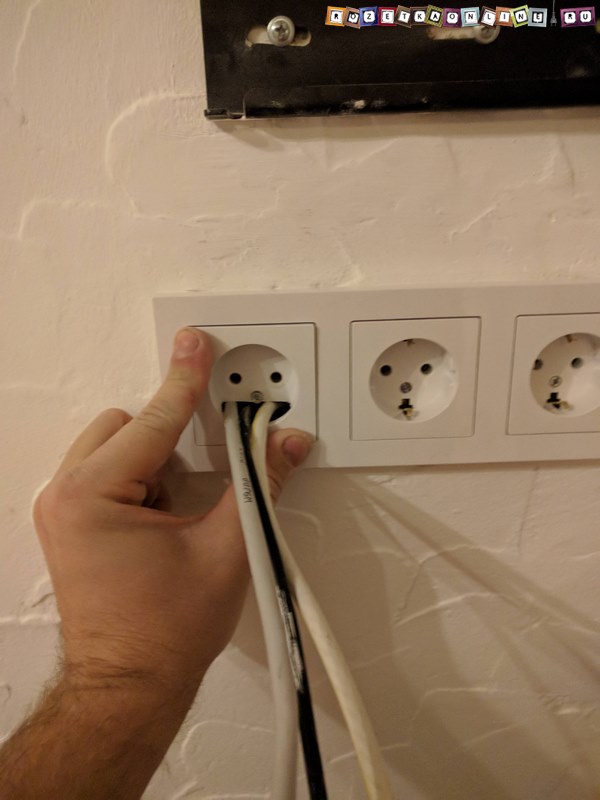

6 . Осталось установить приготовленную крышку розетки , проведя через произведенное отверстие кабели и провода и декоративную рамку на блок розеток . На этом установка завершен .

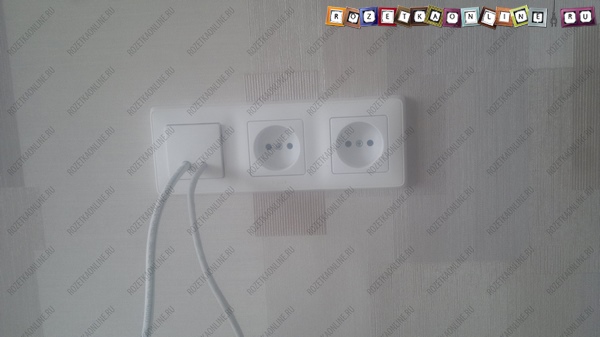

Вид изготовленного своими руками кабельного вывода в блоке розеток , на мой взор , полностью достойный . Как уже было сказано выше , даже осталось возможность запитать и механизм розетки и подключать телек , но лучше применять это решение только в последнем случае , дабы избежать вероятные наводки силовой сети на слаботочный сигнал .
В конечном итоге , при установке телека , все коммуникации скрылись его корпусом , длины проводников хватило для подключения к ТВ и даже если заглянуть за него , место выхода проводов смотрится аккуратненько , что и требовалось .
Помните , что это только один из вероятных вариантов замены кабельного вывода , не непременно для этого применять розетку , можно избрать и другой механизм , подобрав подходящий по конструкции . Часто применяются или заглушка , или одноклавишный выключатель :
В случаях , когда механизм на виду , к примеру при выводе кабеля для аудиооборудования из стенке , можно « поиграть » с местом отверстия для кабеля в декоративной панели , зависимо от определенных критерий . В любом случае , фактически всегда удаётся получить эффектное оформление выхода кабелей из стенки изготовленное своими руками , ничем не уступающее заводскому .
Как верно снять розетку своими руками со стенки? Правила демонтажа и аспекты в работе с электричеством
Как устроена розетка, как и какими инструментами поменять при поломке. Правила безопасности, советы экспертов, об этом и многом другом в статье ниже.
Порядок действий при демонтаже, подмене электрических розеток бытовой электрической сети
Неквалифицированное выполнение работ, связанных с электрическим питанием, чревато угрозой поражением электротока и появлением пожара.
Некоторое оборудование критически относится к стабильности и надежности питания. Большая часть работ по ремонту и обслуживанию проводки может быть выполнена без помощи других при условии соблюдения нескольких требований.

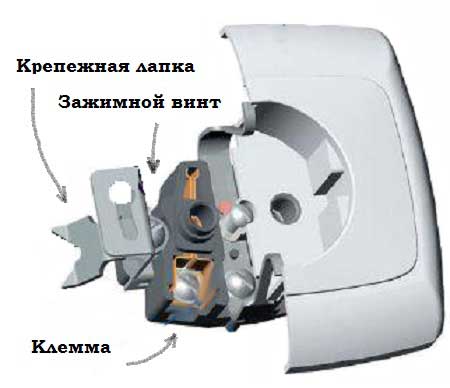

Устройство розеток

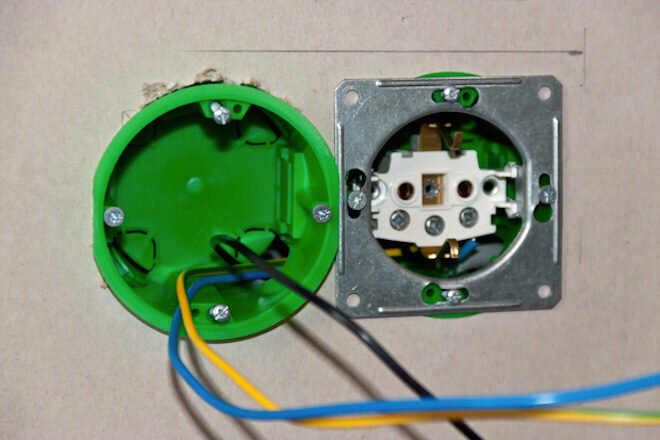

У большая часть типов розеток схожее устройство. База – пластмассовое либо керамическое основание, в каком размещены клеммы для подключения и крепежные элементы. К основанию устройства крепится лицевая панель, выполняющая защитные и декоративные функции.
Электрическую часть розеток составляют железные клеммы, у каких с одной стороны фигурная пружинная часть для плотного контакта со штырем вилки, а с другой зажимной элемент для подключения проводов. Почаще применяется винт с пружинной шайбой. Железных клемм три. Две размещены симметрично для подключения нулевого и фазного проводников, а 3-я для подключения заземления.
Для крепления розетки в стенке применяются изогнутые лапки, которые раздвигаются в стороны и упираются в стены подрозетника при затягивании крепежных винтов. Для надежной фиксации конец лапок оформляется в форме «ласточкиного хвоста». Современные розетки также крепятся шурупами к высшей части подрозетника.
Когда нужна демонтаж старенькой розетки
Необходимость в подмене розетки появляется в нескольких случаях:
- неисправность старенькой;
- несоответствие типа;
- ремонт в помещение;
- изменение требований к наружному оформлению.
Как без помощи других снять старенькую розетку со стенки и монтировать новейшую
Для того, дабы поменять розетку, нужна сделать некоторые подготовительные деяния и приготовить нужный инструмент. Работа состоит из нескольких шагов:
- снятие декоративной панели;
- ослабление винтов, крепящих жилы проводов;
- снятие крепежных частей и ослабление разжимных лапок;
- фактически, демонтаж.
Установка новейшей розетки делается в оборотном порядке.
Инструменты
Для демонтажа и установки розетки непременно наличие следующего инструмента:
- отвертки с плоским и крестообразным лезвием;
- ножик для зачистки изоляции;
- бокорезы;
- пассатижи.
Вид и размер лезвия отвертки должны соответствовать шлицам применяемых винтов.
Несоответствие размеров приведет к срыву шлица, что сделает труднее последующую работу.
Правила безопасности
Принципиально держать в голове, что все работы производятся только при отключенном напряжении.
Питание отключают на вводном щите и решают меры, дабы не было способности несанкционированного включения.Конкретно перед выполнением работ необходимо убедиться в отсутствии напряжения на сетевом кабеле. Для этого применяется особый пробник. Не нужно воспользоваться вольтметром, так как при неисправном нулевом проводнике он не покажет наличие фазы.
Процесс демонтажа

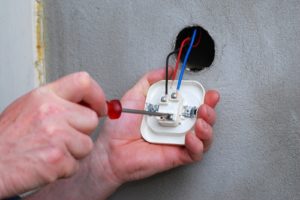

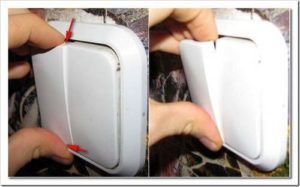

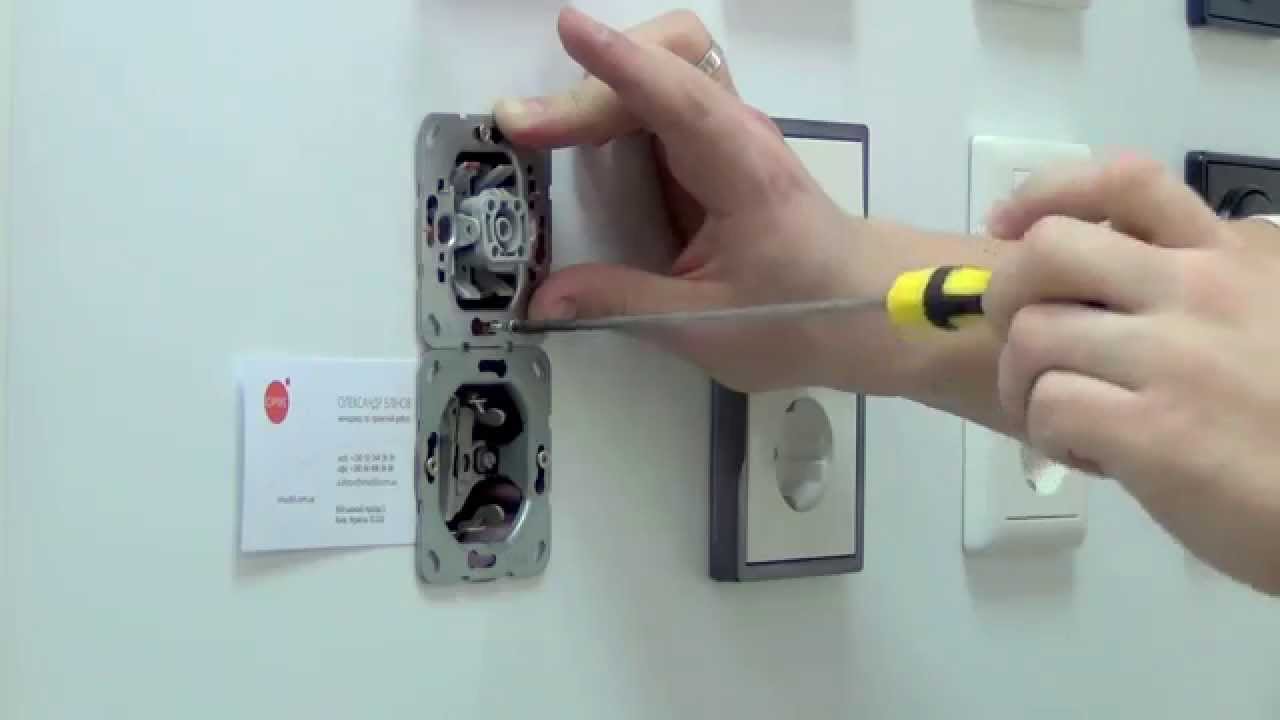

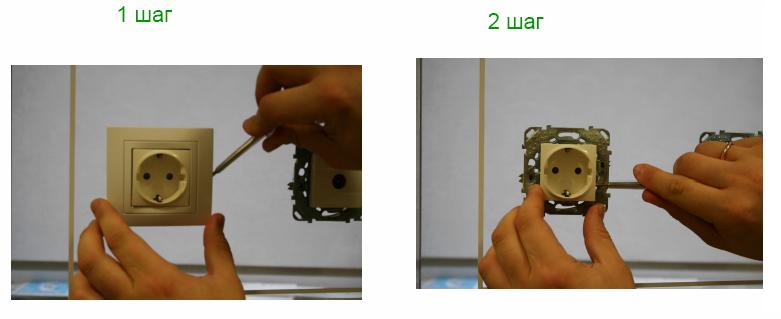

Прежде всего снимают декоративную крышку. Различные производители применяют свои методы крепления крышки к основанию розетки, но более нередко применяется один либо два винта, расположенных между отверстиями для штырей вилки. Для того, дабы винты не потерялись, с оборотной стороны они могут удерживаться фиксирующими шайбами.
Нередко используют крепление крышки с помощью защелок. Тут нужна аккуратность, дабы не разрушить защелки.
Советуют поначалу вызволить основание розетки из стенки, а потом отсоединять провода. В старенькых розетках винты сильно прикипают к клеммам и нередко нереально открутить их, держа розетку «на весу». Отвертка при всем этом может сорваться и нанести травму.
Проще ослабить винты, еще пока корпус закреплен на стенке. Потом вытащить корпус и совсем отсоединить провода.
Принципиально не прилагать к жилам изгибающих усилий, так как изоляция старенькых проводов хрупкая и может потрескаться либо осыпаться. Дюралевые проводники могут переламываться, а увеличивать их снутри стенки нельзя. Придется поменять участок проводки между розеткой и распределительной коробкой.
Этапы работ с внешним устройством
Внешние розетки отличаются тем, что их основание не утапливается вглубь, а крепится к внешней поверхности.
При установке новейшей розетки нельзя сильно притягивать ее к поверхности, дабы не сломать корпус. Если под головки винтов подсунуть пластмассовые шайбы, то риск поломки можно понизить.

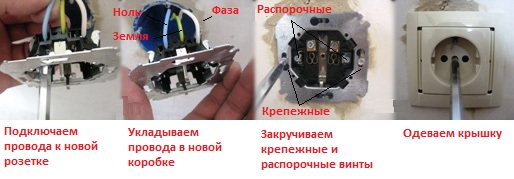

Присоединение нового механизма к жилам
Перед установкой новейшей розетки подготавливают концы кабеля и место крепления розетки. Длина проводников должна быть таковой, дабы свободно подсоединить их к клеммам. Не жутко, если будет некоторый припас по длине. Провода необходимо аккуратненько раздвинуть в обратные стороны от основания розетки к стенам подрозетника.
Перед установкой новейшей розетки концы жил зачищают от окислов. Изогнутые части сглаживают пассатижами. Длина зачищенной части должна быть таковой, дабы провод на сто процентов заходил в крепежную часть клеммы, не оставляя снаружи обнаженной части. По мере надобности жилу укорачивают с помощью бокорезов. При обламывании жил необходимо снять изоляцию на нужную длину. Для снятия изоляции нельзя применять пассатижи либо бокорезы, так как жила, передавленная режущими гранями инструмента, переломиться. В особенности это касается дюралевых проводов.
Для зачистки применяют острый ножик, а сам процесс ведут так же, как и при заточке карандаша, подрезая изоляцию под острым углом к поверхности жилы.
Особенности демонтажа старенькой тройной либо двойной розетки
Демонтаж дойной либо тройной розетки без особенных различий, так как данный тип розеток с таким же количество клемм для подключения, как и рядовая.
Вся коммутация произведена конструктивно в самом основании устройства. Разница может заключаться в размерах подрозетника, но для демонтажа и последующей установки это не принципно.
При соблюдении приведенных советов, работы с домашней проводкой не требуют специального образования и опыта. Главное – соблюдение требований техники безопасности. Нельзя работать без отключения электричества. Необходимо иметь нужный инструмент (перечень в статье выше), тогда и можно без дополнительных издержек получить хотимый итог.
