Как встроить газовую варочную панель

Установка кухонных «встроек» не просит огромного мастерства, потому обладатели новой техники стараются управляться своими силами, не запрашивая помощи обученных профессионалов.

Как и в любом другом деле, тут есть аспекты, которые следует обмозговать еще до начала ответственного мероприятия. Разглядим процесс установки плит более серьезно.

Как встроить газовую поверхность в столешницу?

Для тех, кому лень читать — мы подготовили в самом конце увлекательную видео-подборку по установке встраиваемых плит.

Подготовка инструментов

Для самостоятельного монтажа встраиваемой техники будет нужно следующий инструментарий:

Строительный уровень — нужен для того, дабы безупречно ровно зафиксировать варочную поверхность;
измерительный устройство и карандаш — понадобятся для разметки столешницы;
электрический лобзик для «раскроя» отверстия;
крепежные элементы — подбираются, исходя из модели техники;
сертифицированный металлической шланг (длиной до 3-х метров) — неподменный элемент при подведении газа;
газовая обмотка — предупредит утечку горючего в месте соединения шланга с газопроводом;
силиконовый герметик — обезопасит мебель от разрушения влагой и поражения грибками.

Направьте внимание: установка газового оборудования должна быть согласована с контролирующими органами, которые непременно инспектируют качество проделанной работы.

Особенности размещения

Кухонная плита, подлежащая встраиванию, может неразрывно связываться с духовым шкафом (последний занимает место строго под панелью) или устраиваться домом, независимо от печи (элементы управления принадлежат лично ей, а не соединяются воединыжды с духовочными). От того, с каким типом приходится иметь дело, впрямую зависят способности расположения — приборы совмещенных моделей, за редчайшим исключением, имеют единый источник питания, плюс ко всему, их связывает сеть проводов. Прежде всего устанавливается духовка, как главный носитель управляющих органов (агрегат выравнивается с помощью строительного уровня).

Автономные варочные панели, которые интенсивно вытесняют интегрированные комплекты, обычно вчеркивают в центральный «остров» либо врезают в столешницу гарнитура.

Малая толщина столешницы под встройку плиты составляет 38 мм. Материал должен отлично отводить воду и выдерживать рост температуры хотя бы до 100 градусов.

Если устройство поддерживает автоматический розжиг, вблизи с ним должна находиться розетка. Правила установки воспрещают располагать какую бы ни было плиту вблизи с мойкой, дабы капли воды не оказывались на раскаленной поверхности. Тесное соседство с холодильником — тоже негласное табу: стены агрегата будут то и дело подвергаться термическим атакам.

Оценка габаритов

Размеры плит у различных производителей приблизительно одинаковы. Для газовых «встроек» свойственна ширина 50-52 см, электрические стают в немного расширенном формате — 60 см. Высота у обоих видов общая — 85 см для зависимых моделей и 3-10 см для отдельных панелей. В случае с варочной поверхностью строжайшему учету подлежит к тому же глубина: она колеблется в границах 45-55 см, определяясь числом конфорок.

Комплекты «плита+духовой шкаф» непременно должны уравниваться с плоскостью столешницы. Боковые поверхности стола рекомендуется оснастить металлическими рейками — такая мера значительно продлит жизнь кухонной мебели.

Измерения проводятся обычным методом, методом замера длины и ширины техники. Многие компании помогают упростить процесс, прилагая удачный шаблон, вырезанный в полном согласовании характеристикам агрегата: все, что нужна от установщика — обвести контуры трафарета.

При разметке гарнитура принципиально предугадать таковой фактор, как термическая изоляция — в неприятном случае велик риск попортить мебель от неизменного перегрева. Дабы организовать доброкачественную вентиляцию, нужно отступать от стенок и всех краев столешницы приблизительно 10-15 см. Малое расстояние от кромки стола всегда прописывается в аннотации к плите, его дозволительно несколько прирастить, но ни при каких обстоятельствах не уменьшить. Для духовки предусматривается зазор в 5 см по периметру, от нижней стороны до пола отмеряют 5-8 см, а от задней стены мебели нужно отсчитать более 4-х см.

Если для вас не удается оградить гарнитур от перегрева подабающим образом, либо дистанция до стенки оказывается меньше нормативного значения, на помощь придет теплоизолирующий материал вроде фольгированного гипсокартона.

Распил и герметизация

Отправными точками для выпиливания ниши станут маленькие отверстия (поперечником около 0,8-1 см), которые просверливают с каждой размеченной стороны (они не должны выходить за наружные пределы линий, что автоматом нарушит границы контура). Почти всегда установщики прибегают к услугам электролобзика, а дабы края мебели не крошились, подбирается пилка с очень маленькими зубцами.

По окончании работы панель необходимо примерить к образованному «гнезду», и если возникнет необходимость, подкорректировать все недостатки. Потом мастера приступают к герметизации — для этой цели сгодится силиконовый состав, нитролак либо уплотнитель-самоклейка. В первых 2-ух случаях следует аккуратненько обработать срезы; что касается уплотняющего материала, то он накладывается сверху и служит специфичной «подушкой» для краев плиты. Кстати, с той же функцией полностью совладевает дюралевая лента, которую ценят к тому же за умение сглаживать температурные перепады.

Установленную поверхность рекомендуется снова изолировать силиконом по наружному контуру: он повысит надежность конструкции, обеспечив дополнительный влагоотталкивающий барьер.

Крепеж и подключение

После того как устройство займет легитимное место в толще столешницы и будет накрепко удерживаться крепежными зажимами, можно заняться подсоединением к источнику питания. Железный шланг пристыковывается к газопроводному крану с помощью гаечного ключа, место их скрепления нужно герметизировать специальной обмоткой.

Свободный конец шланга подводится к плите. Большая часть современных моделей допускает подключение к газовому баллону, под него устраивают отдельный выход.

Последующие деяния стандартны для всех газовых устройств: после открытия крана места соединений шланга обрабатывают густой мыльной пеной, которая станет индикатором вероятной утечки (если все изготовлено верно, она должна сохранять статичное положение и не создавать пузырьков). А вот открытый огнь вроде свечного пламени для проверки категорически не подходит — последствия могут быть фатальными.

При установке зависимой электротехники морок миниатюризируется в разы. Перво-наперво нужно организовать каналы для общих проводов, связывающих варочную поверхность с духовкой. Если гарнитур осуществляется на заказ специально под встройку, этот момент берут на себя изготовители.

Сечение провода, соединяющего плиту с розеткой, подбирается исходя из мощности сети (кстати говоря, розетке нужна непременное заземление), хорошим считается поперечник 6 мм. Если плита показывает высшую мощность, для нее целенаправлено провести отдельную линию. Детализированную схему подключения производители показывают на задней стороне панели.

Варочная газовая панель – что же все-таки это такое, устройство, плюсы и минусы, главные виды

Для кухни варочная газовая панель по многим пт возможно окажется самым удачным решением, являясь подходящей кандидатурой стандартным плитам. Эта разновидность домашней техники ординарна в обслуживании и смотрится модно. В интерьере данное изделие благодаря умеренным габаритам не выделяется и смотрится неотъемлемой частью столешницы.

Что такое варочная газовая панель?

Бытовые приборы данного вида созданы для готовки либо резвого разогрева еды. Варочная газовая панель – это автономное устройство (модели независящего типа) либо приспособление, которое устанавливается в связке с духовым шкафом (зависимая панель). В отличие от стандартных плит она обладает более узким корпусом (3-6 см). Мощность горелок – 100-3500 Вт.

Устройство варочной газовой панели

Механизм работы у описываемых устройств общий с обычными плитами. От источника (баллон, газопровод) газ поступает по трубкам к рабочим форсункам, а регулировка осуществляется при помощи кранов. Устройство электроподжига подключается к сети 220 В, пламя загорается при повороте ручки регулятора. Варочная газовая поверхность стандартного типа состоит из следующих узлов:

Плюсы и минусы варочной газовой панели

Исследовав главные свойства бытового устройства, легче выполнить верный выбор. Даже наилучшие варочные газовые панели имеют маленькие сокрытые минусы. Разглядим сначала плюсы этого изделия:

Малогабаритные размеры.
Элегантный дизайн.
Легкость в обслуживании.
Упругость при выборе места установки.
Независящая варочная газовая панель может крепиться вдалеке от духовки.

Недочеты газовых варочных панелей:

Что лучше варочная панель либо газовая плита?

Совершенно точно заявить, что варочная панель превосходит по всем характеристикам газовую плиту нельзя. В каждом случае следует рассматривать варианты установки с учетом критерий.

Подключение раздельно стоящей панели и духового шкафа происходит труднее, нужна наличие 2-ух газовых шлангов.
Традиционная панель выдерживает наименьшую нагрузку (вес заполненной посуды), чем газовая плита с одинаковыми размерами.
Экономная плита обойдется дешевле панели с этим же функционалом.
Замена старенькой плиты происходит проще, вся работа сводится к подключению шланга.
В интерьере варочная газовая панель белоснежная либо другого цвета смотрится эстетично и неприметно, занимает меньше места.
Установка панели можно выполнить на хоть какой столешнице без привязки к духовому шкафу.

Виды варочной газовой панели

Отличия между бытовыми устройствами можно найти в материале варочной поверхности и решеток, конструкции горелок, наличии нагревательных частей различного типа. Форма рабочей поверхности у современных устройств не непременно прямоугольная. При обустройстве маленький по площади домашней кухни прекрасно подойдет угловая газовая варочная панель. Большенную значимость имеет тип установки комплекта из духового шкафа и устройства с конфорками. Зависимо от этого аспекта различают зависимую и независимую варочную панель.

Независящая варочная газовая панель

Данная разновидность бытовых устройств на сто процентов автономна, имеет собственное управление, подключается от отдельного источника. Встраиваемая газовая варочная панель независящего типа может размещаться на удалении от духового шкафа. Разглядим достоинства такового решения:

Вольное размещение независящей панели в любом месте кухонного места дает свободу выбора при обустройстве кухни.
Необязательно получать духовку и панель одной конторы производителя.

Минусы независящей газовой панели:

Зависимая варочная газовая панель

В данном случае два устройства составляют единую систему. Варочная панель на газу зависимого типа всегда устанавливается строго сверху в нише, а духовка размещается снизу в боковой панели. Ручки управления находятся на духовом шкафу. На панели размещаются только конфорки. Плюсы такового выбора в более низкой цены готового комплекта, но при суровой поломке 1-го из частей придется подменять оба устройства.

Как избрать варочную газовую панель?

Получаем мы такое изделие на долгие и длительные годы. Ошибка при покупке приводит в потере средств и нехорошем комфорте при обслуживании. Разглядим, как верно избрать варочную газовую панель с учетом главных важных аспектов:

Обустраивая кухню, лучше отдавать предпочтение одному бренду, дабы панель оказалась очень совместима по дизайну и конструкции с духовкой.
Эмалированная поверхность – самый экономный и распространенный вариант с не малым выбором раскраски. Без заморочек можно подыскать изделие любого цвета даже если нужна по стилю непременно бежевая варочная панель газовая, розовая либо фиолетовая.
Нержавейка служит подольше, но она отличается маленьким выбором цветовой палитры.
Самый дорогой и элегантный вид у изделий из стеклокерамики и закаленного стекла, но эти материалы требуют очень бережного дела.
Количество и мощность конфорок выбирают зависимо от числа едоков и размеров кухни.
Учитывайте дополнительный функционал – наличие подставок, газ-контроль, многоуровневые конфорки, неординарные зоны нагрева.
Качество и материал решеток – чугун долговечнее эмали, но труднее при очистке.

Размер варочной газовой панели

Данный параметр находится в зависимости от числа конфорок. В стесненных критериях лучше сходу обусловиться с объемом и количеством кухонной посуды. Отлично подсчитайте, сколько горелок в большей степени задействуется в процессе каждодневной готовки еды. Разглядим главные эталоны ширины варочных газовых панелей:

Материал варочной газовой панели

Высшая часть устройства изготавливалась ранее из эмалированного железа либо нержавейки. На данный момент популярность набирает стеклянная газовая варочная панель либо модели из стеклокерамики. По цены и в уходе многие изделия сильно отличаются, потому разглядим все варианты выбора:

Читайте по теме: Какие документы необходимы для замены счетчика

Конфорки варочной газовой панели

Важными параметрами являются конструкция и мощность горелок бытового устройства. Количество конфорок выбирают по следующему принципу:

Встраиваемая варочная панель газовая 4-х конфорочная либо 5-ти конфорочная – подходит для огромного семейства и просторной кухни, когда не стоит вопрос экономии места.
Трехкомфорочная газовая варочная панель – несколько уступает по габаритам предыдущим изделиям, но полностью устроит семейство из 3-4 человек.
Варочная газовая панель на 2 конфорки – подойдет для 2-х человек либо дачи, в случае расширения семейства можно докупить дополнительную вставку.
Одноконфорочные панели – приборы на одну горелку только ненамного уступают по габаритам 2-х конфорочным изделиям, большой экономии площади не дают и приобретаются изредка.

Перечислим разновидности горелок по конструкции:

Решетки для варочной газовой панели

В большей степени эти элементы изготавливают из чугуна и эмалированной стали. При покупке необходимо проверить устойчивость изделия, отсутствие сколов и царапин. Каждый выбор имеет свои достоинства:

Металлическая решетка обладает большим весом, но она изредка деформируется даже при долгой и насыщенной эксплуатации. Минус этого материала – пористая структура, что усложняет очистку. Варочная панель газовая 2-х конфорочная может оснащаться цельной маленькой решеткой, но габаритные многоконфорочные изделия лучше получать с металлическими составными решетками.
Эмалированная решетка – стоит дешевле, в уходе ординарна, легкая, стремительно умывается. Минус эмалированного железа – уступает по долговечности чугуну, покрытие может лопаться, прогибаться либо прогорать с течением времени.

Функции варочной газовой панели

Ранее требования к газовым нагревательным устройствам было низким, и наличие пьезорозжига уже числилось огромным плюсом. На данный момент наилучшие газовые варочные поверхности оснащаются автоматикой и таймерами, которые существенно облагораживают комфорт при готовке еды. Опишем кратко дополнительные функции современных устройств:

Экспресс-конфорка – горелка завышенной мощности для резвого изготовления.
Газ-контроль – отключение подачи газа в случае угасания пламени.
Электроподжиг – автоматический розжиг пламени при повороте ручки крана либо нажатии кнопки.
Наличие дополнительной электрической нагревательной поверхности (комбинированные модели).
Таймер со звуковым сигналом.
Индексация газа – регулировка силы пламени без неотклонимой зрительной оценки.
Многорядные конфорки.
Сенсорное управление.

Рейтинг варочных газовых панелей

Обзор наилучших моделей последних лет упрощает выбор бытового устройства для дома. Разглядим несколько ходовых многофункциональных моделей от узнаваемых производителей:

Подключение газовой варочной панели

При выборе места установки следует учесть следующие аспекты – размещение на неопасном удалении от горючих предметов, доступ свежайшего воздуха, защита от брызг. Дальше осуществляется четкий пропил в столешнице и обработка герметиком соединений. Установка газовой варочной панели и подключение делается по следующей технологии:

Вставляем устройство в отверстие.
Подсоединяем газовый шланг к входному крану, обеспечив надежную герметизацию соединений.
Длина шланга – не больше 3-х м.
Подсоединяем шланг к входному штуцеру.
В моделях с электроподжигом производим подключение к сети.
Открываем подачу газа и проверяем соединения на плотность.
Включаем одну из конфорок.
Подождав, пока выйдет воздух, зажигаем горелку.
Производим схожую операцию со всеми конфорками.

Электрическая плитка неподменна в помещениях, где нет газа. На рынке представлено много различных моделей со своими особенностями, потому принципиально осознавать, как верно избрать устройство и потом его применять.

Вакуумный упаковщик является относительно новым устройством на кухнях современных хозяек, но он уже успел зарекомендовать себя как неподменное устройство для сохранения еды на длинный срок. Есть аспекты выбора и применения такового аксессуара.

Умный будильник — электронное устройство, которое помогает пробуждаться бодреньким и полным сил. Он сотворен для отслеживания фаз сна и будит человека в лучший момент для просыпания. Выпускается в виде ковриков, часов, браслетов.

Умная колонка появилась на рынках сравнимо не так давно и уже успела захватить как почитателей, так и скептиков технологии. Различные модели отличаются функционалом, совместимостью с другими девайсами, параметрами звука и другими чертами.

Пошаговая аннотация подключения газовой варочной панели

Для того дабы подключить газовую варочную поверхность, рекомендуется официально обратиться к спец организациям, которые имеют лицензию и определенные документы для выполнения данных видов работ. Если вы приняли решение заняться подключением и установкой газовой поверхности, нужно разобраться в принципиальном вопросе: как верно подключить газовую варочную панель. Также для этого непременно необходимо знать меры безопасности и строго следовать аннотации.

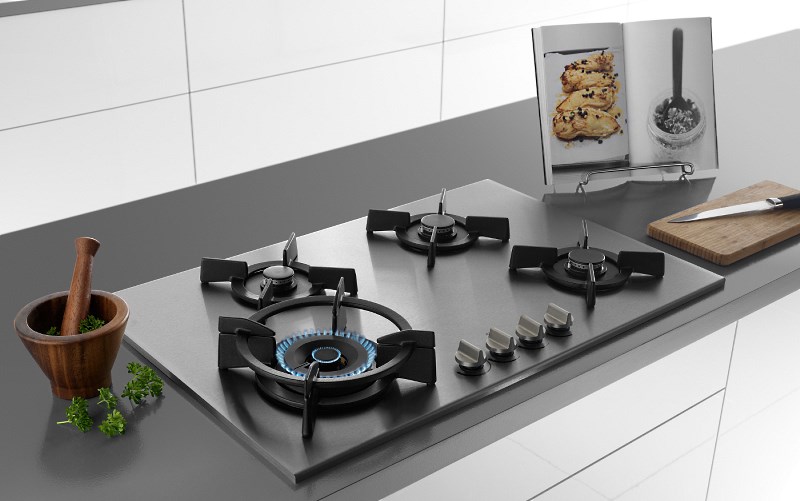

Встраиваемая газовая варочная панель

Подключение газовой варочной панели: набор нужных инструментов

Дабы смонтировать данное оборудование, будет нужно следующий набор инструментов:

графитовый карандаш;
силиконовый герметик;
разводной ключ № 2;
льняная нить;
мультиметр;
гофрированный шланг, подлежащий неотклонимой сертификации;
электролобзик.

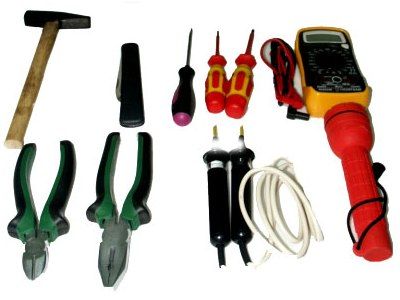

Нужный слесарный инструмент

Панель должна находиться в отлично вентилируемом и открытом помещении, с точкой россы менее 70%. Для заслуги определенных характеристик создается приточно-вытяжная система воздухоотведения, где количество требуемого воздуха должно быть 2 м 3 /ч.

Перед тем как будет проведена установка устройств газовых варочных панелей, осуществляется следующий порядок технических мероприятий:

Выбирается технологическое отверстие в кухонном гарнитуре для подсоединения к газу;
Если панель имеет устройство автоподжига, нужно завести питание на модуль устройства 220 В, для этого будет нужно:

электолобзик;
пила с шагом 1,5–2,0 мм;
провод ПВСнГ сечением 2,5–4,0 мм 2 ;
токопроводящие жилы по классу электробезопасности со степенью защиты Р1 и двойной изоляцией.

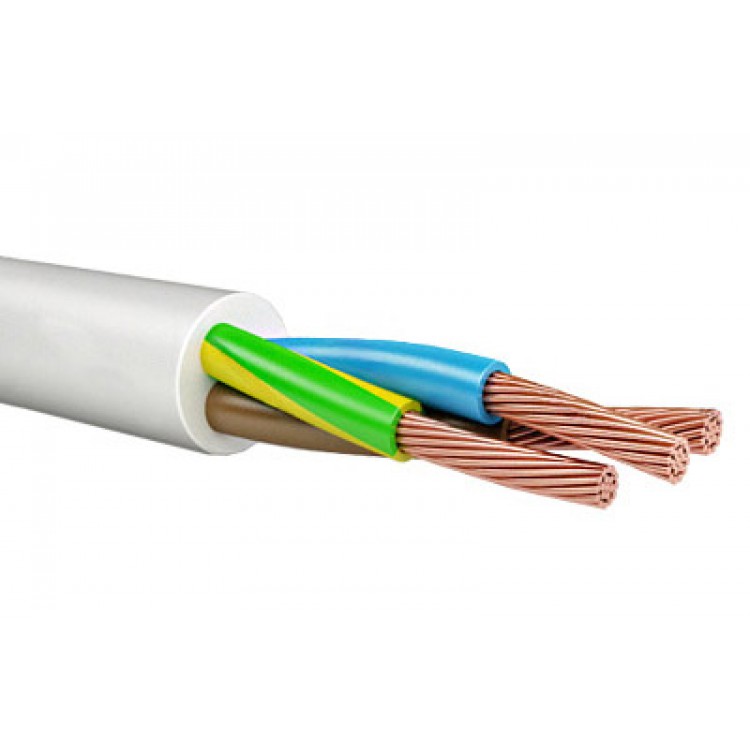

Провод ПВС сечением 3х2,5

Нанести шаблон на вырезаемую поверхность, придерживаясь ширины, высоты и глубины посадки варочной панели.
Дабы верно выпилить отверстие под панель, расположите шаблон на столешнице и вычертите его базу. Дальше аккуратненько вырежьте отверстие при помощи лобзика. Следующий шаг — обработка места посадки герметиком. Он защитит материал от воздействия воды.
Дальше выложить обоесторонний скотч на выпиливаемую поверхность и выполнить разлиновку.
С помощью электролобзика вырезать монтажное отверстие по размерам панели. Если предвидено штатное отверстие, то дополнительных мер решать не нужна.
Если такие меры нужны, тогда необходимо обезжирить выпиленное отверстие мыльным веществом, или специальной суспензией.
Инсталлируются газовые панели на горизонтально ровненькой поверхности, не имеющей отклонений более 2 градусов.

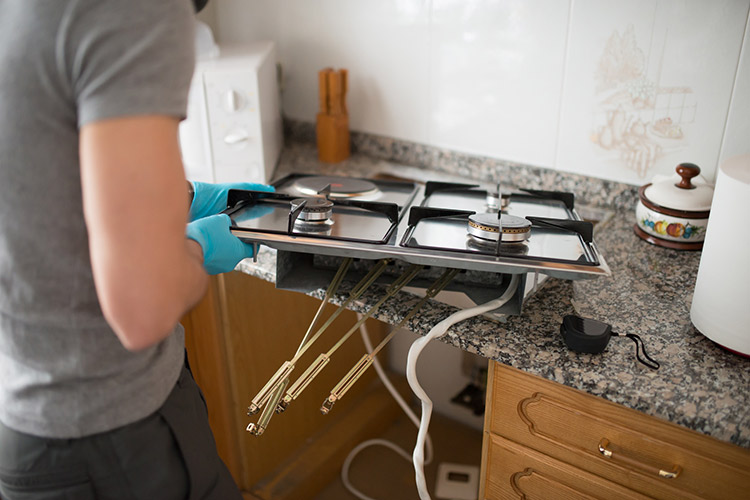

Панель опускается в выбранное отверстие на столешнице, при всем этом, если есть необходимость, края умеренно размещались по прокладке по всему периметру газового оборудования.

Наличие даже мельчайшего термического зазора может вызвать попадание воды и другой воды на духовой шкаф. Данная неувязка может быть предпосылкой перебоев в электроснабжении. Наличие влажности под панелью может спровоцировать возникновение патогенных микробов и отслоение поверхности.

Нужна установить фиксаторы поверхности на регулировочные пружины, дабы большая часть скобы была под областью столешницы. Удерживайте пружины на месте, другой рукою завинтите болты с помощью отвертки по стрелке до щелчка.

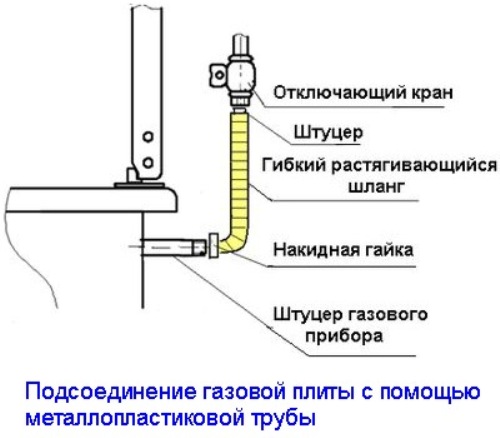

Дабы обеспечить герметичное подключение к газораспределительной системе, наносится лен на поверхность всех резьбовых соединений, как на варочной панели, так и на газовой трубе. В область газового шланга вставляются прокладки, если таковые предусмотрены аннотацией по эксплуатации и не противоречат мерам безопасности.

Прикрутите резьбовые соединения шланга к варочной поверхности и газовой трубе, крутить нужно по часовой стрелке до упора гайки, потом заверните ключом. Не стоит прикладывать огромные усилия, это может привести к продавливанию паронитовой либо фторопластовой прокладки и к утечке газа.

Паронитовая прокладка и ИФС

Устройство газовой панели обладает условным поперечником прохождения G1/2, которое нужно, дабы подключить устройство к газовой системе. Для сжиженного газа (пропан, бутан, изобутан) на конце шланга накручен наконечник поперечником 9 x 1 мм 2 . Гибкий газопровод, проводящий газ, не должен касаться железных компонент покрытия.

Выбор ТЭН, провода, гибкого шланга и мощности для газовой панели

При выборе ТЭН (трубчатый электрический нагреватель) учитывается мощность и сечение электрической питающей сети. Нужно учитывать мощность автоматов на вводе и устройства защитного отключения. До того как установить варочную панель, необходимо проконсультироваться с энергоснабжающими организациями.

ТЭН бывают 2-ух видов:

Трубчатые (ленточные) ТЭНы – нить накала размещена по всей длине нагревательного элемента. Основное преимущество – маленькое энергопотребление по напряжению и увеличенный энергоресурс. Спираль не должна соприкасаться с корпусом изделия, в неприятном случае спираль подлежит полной подмене.
Витковые нагревательные элементы — представляют собой спираль, намотанные на материал с высочайшей теплоотдачей (базальт, кремний, чугун).

Устройство гофрированного гибкого шланга состоит из 3 главных частей:

Рабочая часть.
Штуцер соединения.
Разъем подключения.

Рабочая длина шланга не должна превосходить 2–3 метра. Штуцер непременно обязан иметь техно документацию и штамп о гос поверке. Разъем подключения имеет тройник, два выхода из которых заглушены.

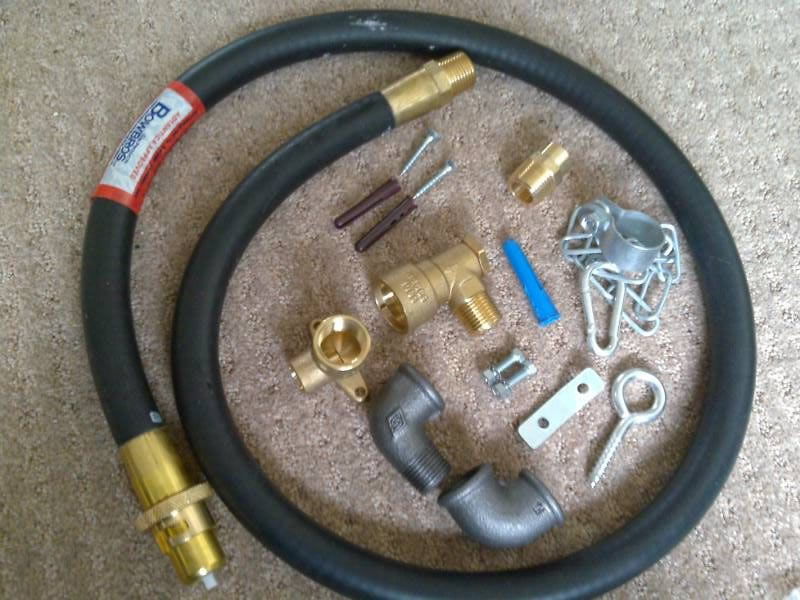

Комплектующие элементы для подключения газовой варочной панели

Кабель для газовой варочной панели не должен контактировать с другими коммуникациями. При выборе подходящего сечения для кабеля нужно управляться аннотацией по эксплуатации для избранной модели устройства. Учитывается мощность (16 А) и изоляция несущего проводника (3,5 кВт) на напряжение 220 В.

Во избежание попадания на устройство блуждающих токов и наведенного напряжении предвидено внедрение изолирующих вставок, которые также приобретаются в специализированных сервисах или в сетях имеющих лицензию.

Соблюдение техники безопасности при подключении варочной панели к системе газификации и электрификации

Техника безопасности в главном находится в зависимости от типа и модели плиты. Все же, для хоть какой газовой поверхности есть опасность, связанная с высочайшей температурой:

Защита малышей от тепловых ожогов

Силиконовые прихватки для съема посуды с газовой плиты

Меры электрической безопасности зависят от соответствий характеристик потребляемой мощности плиты и способностей электрической сети. В сети должен быть предусмотрен «нулевой» провод, а разъем у плиты должен быть оборудован автоматическим выключателем с заземляющим контактом.

Система питания обеспечивает защиту электросети от перегрузок. За счет наличия устройства защитного отключения (УЗО) наблюдается высочайшая защита человека от негативного воздействия тока.

Для предупреждения повреждений отдельных узлов газовой панели предусмотрен ряд защит, например, датчики ограничения температуры, система отключения электропитания для нагревания духовки выше разрешенного показателя. В согласовании с нормами пожарной безопасности показатель температуры на внешних панелях плиты не должен быть выше 90 градусов.

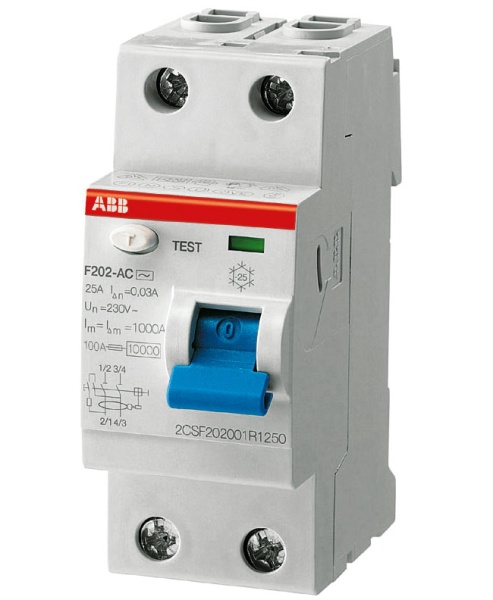

Устройство защитного отключения для газовых варочных панелей с электроподжигом

Безопасность в использовании бытовых устройств обеспечивается за счет системы «контроль газа». Если произойдет погасание пламени и понижение температуры ниже контрольного значения, тогда система отключит подачу газа к горелкам в автоматическом режиме.

Схема соединений варочных панелей предугадывает наличие блокировки ручек управления, которые удерживаются магнитным притяжением на поверхности из металла. Их можно просто убрать. Съемные рукояти управления не только лишь исключают небезопасные шалости деток с ними, но и предупреждают злосчастные случаи.

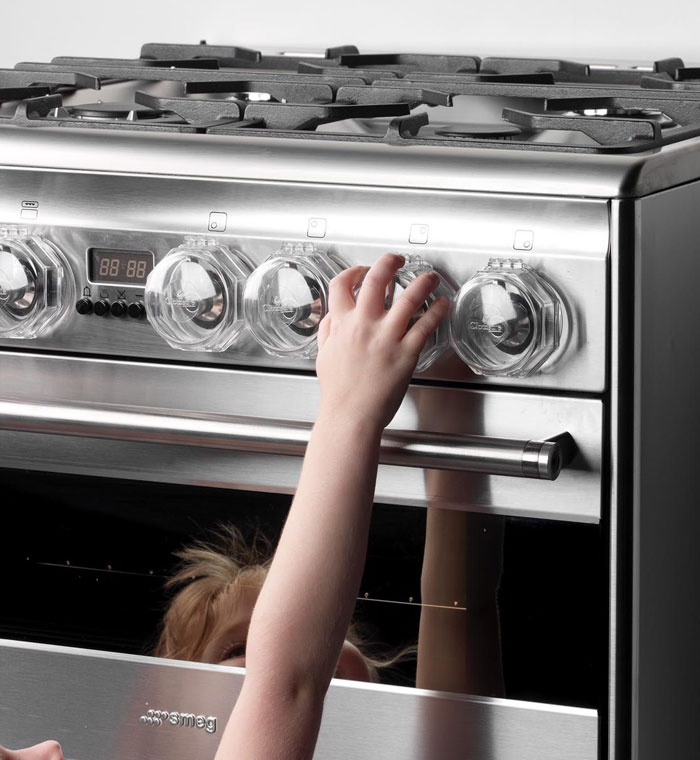

Механизм защиты от малышей

Установка и подключение встраиваемой газовой варочной панели может быть провести без помощи других, имея базисные познания в сфере газораспределения и электроснабжения. Но безотступно рекомендуется обратиться в специализированную компанию, имеющую лицензию на выполнение данного вида работ.
