Наверняка, многие обладатели квартир , заглянув в этажный щиток , были обескуражены хитросплетением проводов под долголетней сетью и пылью: тяжело в этом разобраться ! И, для решения самых обычных задач обращались к электрику — пусть сам разбирается.
И, хотя мы всецело поддерживаем вербование к таким работам профессионалов, всё же настаиваем — знать , что находится в этажном щитке необходимо каждому домашнему мастеру. Жизнь долгая и что в ней понадобится не знает никто. А этажный щиток это, как-никак, источник вашего домашнего электричества.
Потому, сдуем пыль со старенькых шин и разберём, что все-таки находится в этажном щитке и как оно работает. Это любопытно !
Общий взор на этажный щиток
Главные элементы этажного щитка на две квартиры
Главные элементы этажного щитка на две квартиры
Главное , с чего начинается этажный щиток — провода "стояка" . Стояк — это пучок из четырёх либо 5 проводов , который идёт от подвала, где находится главный щит строения, к верхнему этажу. В очень старенькых проводках, стояка не было , а был кабель, который тянулся как хитрецкий змей, через все квартиры строения. Поверьте, это та ещё морока, при ремонте. В более новых зданиях, приблизительно с 60-х годов XX века, применялся стояк из 4 проводов , другими словами заземления в нём не было . Многие дома и до настоящего времени имеют такую схему проводки.
Шина заземления — да-да, провод стояка "земля" изготовлен красного цвета, а отходящие провода земли чёрные — это Наша родина!
Шина заземления — да-да, провод стояка "земля" изготовлен красного цвета, а отходящие провода земли чёрные — это Наша родина!
На рисунке выше вы сможете созидать этажный щиток современного дома , 2003-го года постройки, со стояком из 5 проводов . Это три фазы, ноль и земля. Три фазы (либо две из них, как у нас) подключаются к вводам в квартиры : одна фаза на одну и другая — на вторую. Провод земли соединяется с соответственной шиной, которую просто найти по тому, что она привинчена прямо к щитку .
Шина нуля — сверху: её реально отличить по тому, что она установлена на пластмассовый изолятор
Шина нуля — сверху: её реально отличить по тому, что она установлена на пластмассовый изолятор
А нулевая шина разделена от щитка изолятором . И, хотя в подвале, на главной заземляющей шине (ГЗШ) ноль с землёй соединены вкупе, в этажном щитке это различные вещи и путать их очень не нужно !
Вводной рубильник — в старенькых щитках на его месте стоит поворотный выключатель
Вводной рубильник — в старенькых щитках на его месте стоит поворотный выключатель
После ответвления, которое выполнено " орешками " (это винтообразные сжимы проводов в круглых оболочках из пластика), провода идут, соответственно: земля на свою шину , а фаза и ноль — на вводной рубильник , который ставится до счётчика. Кстати, по правилам, эти рубильники должны быть опломбированы , дабы нельзя было подключиться к сети до счётчика, но в этом случае этого изготовлено не было .
После рубильников, провода подключены к счётчикам , и дальше — ноль к шине , а фаза — к групповым автоматам . На данном примере видно, что жильцы левой квартиры позаботились о своём комфорте и безопасности (несколько не плохих автоматов и УЗО), а жильцы правой — оставили всё как есть — с 2-мя китайскими автоматами и без защиты от утечки тока.
Заключение
Другие этажные щитки могут отличаться от приведённого, но общий принцип остается одним и этим же . Главное ,что необходимо подразумевать — в старенькых щитках заземления нет , есть только совмещённый ноль и земля, который для защиты применять нельзя ! И пусть вас не смущает то, что этот совмещённый ноль прикручен к корпусу щитка — неопасным от от этого не становится.
Свет пропал! Что делать?
Маленькая памятка-алгори. Советы проф электрика, от обычного к сложному. Как решить делему без инструментов и способностей без помощи других, чтобы освободить себя от излишних издержек на вызов электрика (как язык оборотился такое написать?=)
- Диагностика дефектов в проводке
от
Прежде всего не паникуйте, если вы не подключены к аппарату искусственного дыхания либо серцебиения, то Для вас ничего как бы не грозит. Люди всегда жили без света и не наглели. Если все-же свет для вас нужен, удостоверьтесь что выключился он только у вас, а не во всем доме! Если выключился свет во всем доме, то сами вы этот вопрос вряд ли решите, необходимо кооперироваться с соседями и принимать конструктивные меры.
Вариант №1

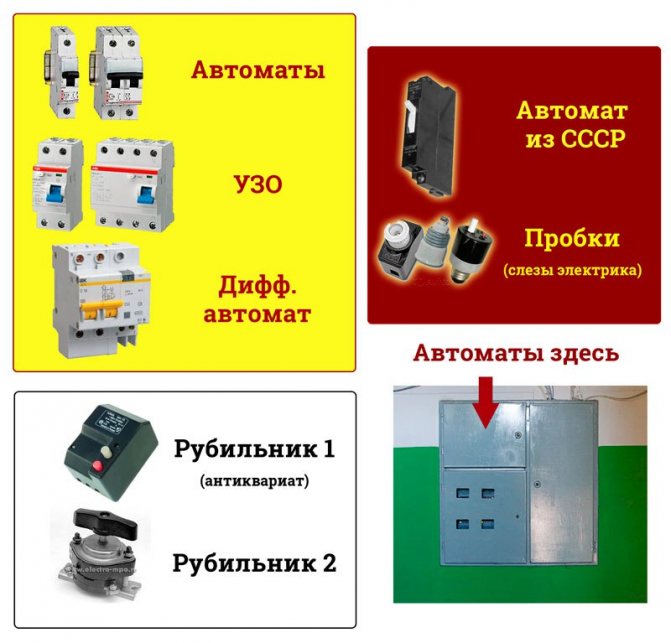

Инспектируйте автоматы защиты. Автоматы защиты — это устройства защитного отключения (автоматы, пробки, УЗО, Дифф.автоматы, рубильники), которые находятся в электрическом щите в вашей квартире либо подъезде, и отключаются они при определенных критериях (перегрузках, утечках, замыканиях). Есть некоторое количество видов автоматов и неискушенному юзера время от времени тяжело в них разобраться, Если вы не понимаете как они смотрятся и где они находятся — смотрите рисунки!
Читайте также: Защитное автоматическое отключение питания
Вы отыскали автоматы, что делать далее? Как осознать где Ваш, где не ваш, включен он либо выключен. С современными автоматами либо УЗО, все понятно, — переключатель на них падает вниз (бывают случаи, когда автоматы установлены верх ногами, пристально смотрите на надписи). Здесь вы без усилий вычислите свой автомат в щитке. Аккуратненько, одной рукою, не задевая других проводов и частей электрического щита, включайте автомат. Всё отлично? Сможете далее не читать и ставить лайки и репостить статью.
Как верно включать автоматы. Необходимо выключить все автоматы, (соседские не трогайте), и включать их по очереди начиная с самого головного, таким макаром можно вычислить проблемную линию, оставив проблемный автомат выключенным, до устранения обстоятельств. Оставив свет на других линиях. Вариант №2: У вас старенькые черные автоматы, как осознать где ваши? Обычно автоматы в таких щитках выстроены по номерному порядку, группами по две либо три штуки на каждую квартиру. Старенькые автоматы русского эталона никак не выдают свою «выключенность», их нужно перегружать, т.е выключить и включить. Вычисляйте где ваши, и смело отключайте и включайте опять! Неувязка отважилась? Лайки, репосты, аплодисменты..
Извещение об выключении за неуплату
Если потребитель не платит 2 месяца (не находится в зависимости от размера), принимается решение об выключении света.
Перед этим его должны уведомить соответствующим образом.
Порядок извещения
Предупредить потребителя должны за 20 дней до прекращения услуги. Этот срок предоставляется для добровольческой оплаты долга либо согласования графика погашения задолженности.
Принципиально! Соответствующим будет считаться извещение, при помощи которого можно обосновать, что должник знал о грядущих санкциях и не предпринял ничего, дабы умиротворенно урегулировать ситуацию.
Дабы обеспечить эти условия, коммунальщики должны вручить предупреждение под роспись должнику либо навести документ заказным письмом с извещением по почте.
Читать далее: Как получить временную прописку в санкт петербурге
Также закон допускает другие методы предупреждения: строчкой в очередной квитанции, сообщением на электронную почту, в личный кабинет на веб-сайте Госуслуги.
Спустя 20 дней вводится ограничение подачи, а еще через 10 – полное прекращение.
Акт об выключении
Когда для прекращения подачи электроэнергии идёт работник сбытовой организации, составляется акт об выключении, который содержит сведения:
- Стопроцентно либо отчасти перекрывается ресурс. Если 2-ое, то указывается уровень ограничения.
- Дата и время процедуры.
- Адресок должника.
- Основание (приказ управляющего организации).
- Технические манипуляции.
- Номер и показания устройства учета сейчас.
- Предпосылки, если мероприятие не состоялось.
- Дата, время составления, подписи сторон.
Это структура эталона акта, несоблюдение которой может повлечь признание действий нелегальными. Документ составляется в 3 экземплярах, один из которых остается у жильца. Составление данного документа лишает способности обвинить работников энергосбыта в самоуправстве.
Вариант 5
(Самый грустный) У вас стоят пробки. У опытнейших электриков, при виде пробок на глаза наворачиваются истинные слезы. Пробки русского эталона – это слезы электрика. Замена пробки на автомат, у специалиста не должна занимать более 20 минут, примите к сведению! В вашем случае (нет электрика вблизи), лучше поменять пробки на новые, так как они обычно просто сгорают.(Если у вас новые пробки, довольно включить кнопку на них). До того как их поменять либо включать, нужно убрать причину перегорания пробки, воспользовавшись советом №2.
В самое последнее время, мы нарисуем этот метод в виде инфографики. Комфортной и понятной рисунки, которую вы можете распечатать и повесить у себя дома либо в кабинете, подарить знакомым и родным. Если у Вас что-то не выходит, либо появились более глубочайшие вопросы, обращайтесь по телефону. Мы работаем круглые сутки без выходных и торжественных дней. Спасибо!
Читайте также: Различные платы Arduino: распиновка и схема подключения
Кто-либо, позвоните кому-нибудь!
Если нет света, и без помощи других его включить не удалось, другими словами несколько вариантов развития событий:
- Если света нет во всем подъезде, то нужно выяснить – позвонил ли кто-либо куда-нибудь. Или просто терпеливо ожидать.
- Если света нет только у вас в квартире, а манипуляции с автоматами не посодействовали, нужно обратиться за помощью к экспертам – пойти к другу дяде Васе, позвонить электрику по телефону из газеты либо из веба, позвонить в управляющую компанию.
Вариант вызвать электрика для таганрожцев:
Электрик на дом Таганрог. Визитка.
Можно позвонить в управляющую компанию по телефонам, обозначенным в квитанции:

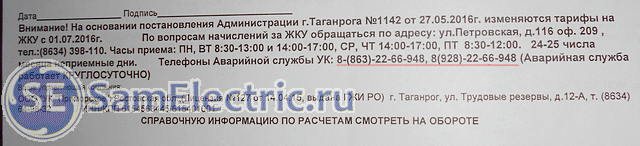

Телефоны аварийной службы в квитанции, пример
Единый номер жаркой полосы ПАО “МРСК Юга” – Ростовэнерго” – 8 800-100-70-60
для обитателей Ростова-на-Дону и Ростовской области.
Если Вы в другом городке, действовать необходимо аналогично – находить спеца через веб, газеты, вызывать аварийку. Вобщем, аварийная служба поможет безвозмездно, только если неувязка до входа в квартиру. Остальное – за отдельную плату.
Когда будете звонить, попытайтесь “раскрутить” электрика на откровенный разговор – по моей практике, практически половина случаев решаема по телефону.
Ещё совет – если вызвали спеца, но через некоторое время неувязка каким-то образом ушла, потрудитесь позвонить ещё раз и сказать, дабы он не ехал. У меня много раз было, когда я приезжал по вызову, а всё уже работает. И по хоть какому электрик без средств не уедет)
В каком случае организация имеет право отключить свет
Как понятно, расчет за электроэнергию осуществляется на базе ОДН и начисляется абонентам согласно утвержденному тарифу, в согласовании с показаниями счетчика. Допускать неуплату по счету нельзя, так как в любом случае квартиру просто могут отключить, если вы не отреагируете на предупреждения. Спорить с расчетом ОДН нет смысла, так как эти нормы официально утверждены и защищены законодательством. Но, не считая использованных киловатт, в счет услуг ЖКХ без предупреждения могут также врубаться такие вещи, как повторное подключение и пеня, которую организация имеет право начислять всякому должнику. Все же, имея право отключить абонента за неуплату, организация должна предупредить его письмом в установленный срок, дабы у человека было довольно времени для ликвидации задолженности. Обычно дается на это некоторое количество дней, в течение которых человек должен решить свои денежные препядствия тем либо другим образом.
Согласно постановлению Правительства Русской Федерации № 354 от 06.05.2011 «О предоставлении коммунальных услуг собственникам и юзерам помещений в многоквартирных домах и жилых домов», исполнитель (организация) имеет право отключить свет через 30 дней после подготовительного письменного предупреждения. Другими словами, времени для погашения задолженности более чем довольно. Если же начинать выяснять корректность ОДН либо спорить на счет размера тарифов ЖКХ, это востребует много времени, а свет нужен уже на данный момент.

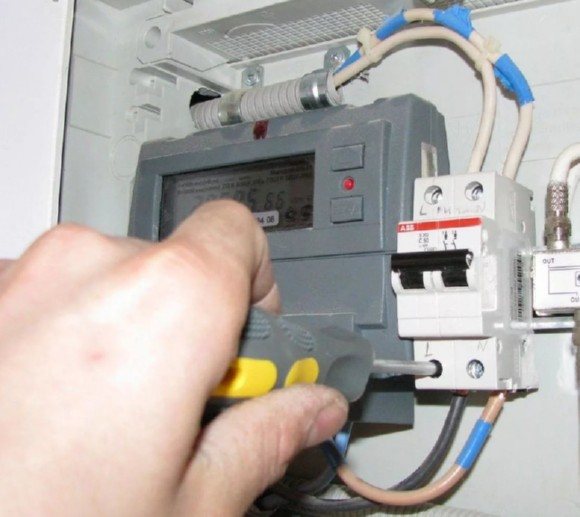

Как неопасно обесточить квартиру
Разглядим обычный вариант правильной разводки электроэнергии в многоквартирном доме.
Кроме общих требований электробезопасности, есть чисто циничные требования компании энергосбыта. Они ориентированы на то, дабы пресечь несанкционированный (поточнее неучтенный) отбор электроэнергии. В этой связи, между автоматом ввода в квартиру и электросчётчиком, не должно быть точек доступа для подключения.
Читайте также: Как обжать витую пару
Читать далее: Новенькая аттестация преподавателей с 2021 года презентация
На практике это смотрится так:

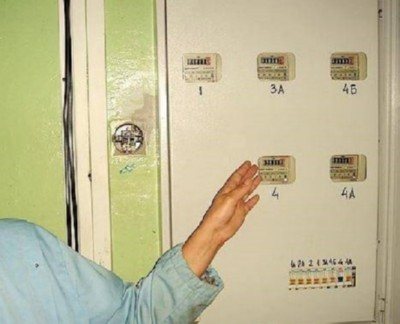

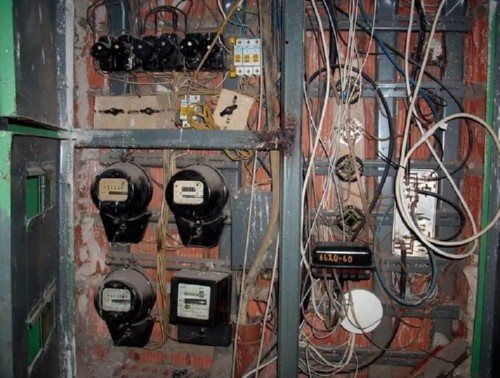

В подъезде установлен щиток общего использования с автоматами защиты либо плавкими предохранителями (пробками) для каждой отдельной квартиры. После автомата размещается устройство учета, контактная колодка которого опечатывается представителем энергокомпании. Если счетчик и автомат размещены за пределами квартиры – неприметно подключиться «в обход» не получится. Фактически вы можете отключить счетчик электроэнергии, но для несанкционированного отбора придется тянуть кабель в квартиру.
По идее, в щитке должна быть информация о том, какой устройство учета либо автомат защиты относится к вашей квартире. Как минимум из суждений безопасности (при трагедии либо поражении человека электротоком), ну и просто для удобства снятия показаний счетчика.
Если ваш подъездный щиток смотрится конкретно так — вопрос: «как отключить свет в квартире?» решается переводом подходящего автомата в режим «выкл». К огорчению, на практике многие подъездные щитки смотрятся так:
Свой устройство учета вы сможете идентифицировать по серийному номеру (он указан в договоре на поставку электроэнергии). Потом нужно зрительно проследить, какой провод выходит от счетчика к автомату защиты (либо предохранителю). Если это может быть — для вас подфартило. Вы просто отключаете автомат либо выкручиваете пробку.
Какие устройства защиты можно повстречать в подъездных щитках:

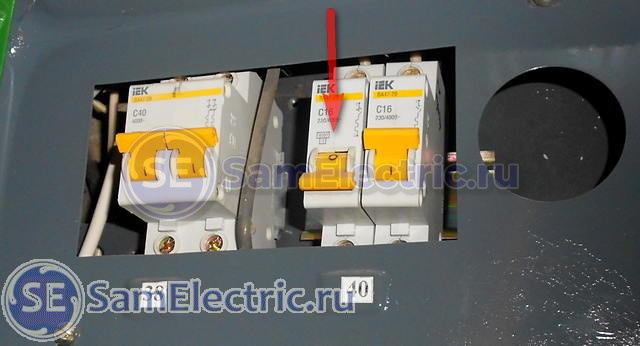

- Традиционный современный автомат, срабатывающий на превышение силы тока.На корпусе есть отметки о положении кнопки и цветовая индикация: «вкл» (красный либо значок I) и «выкл» (зеленоватый либо значок О).

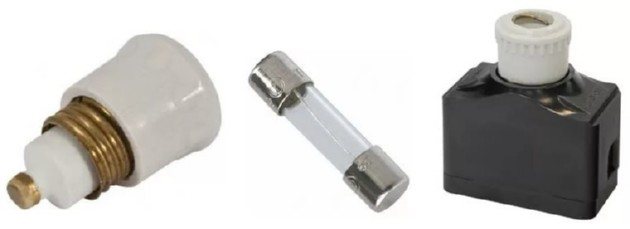

- Традиционная «пробка» — плавкий предохранитель в глиняном корпусе.
Отключение подачи электроэнергии делается обычным выкручиванием предохранителя из гнезда. Время от времени это выполнить тяжело — резьба может прикипеть к патрону.Заодно и проверите, не установлен ли заместо предохранителя так именуемый жучок из проволоки.

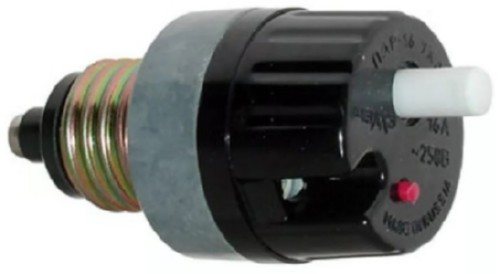

Посадочное гнездо выполнено точь-в-точь как и на «пробке» (резьба и центральный контакт), заместо предохранителя снутри размещен механизм, срабатывающий при превышении номинального значения силы тока.Для отключения нужно надавить на небольшую красную кнопку. Беря во внимание общую ветхость конструкции, лучше после выключения к тому же вывернуть автомат.
При таковой схеме подключения, обычно, на каждом вводе в квартиру имеются два коммутационных устройства. Выключатель перед устройством учета (в большинстве случаев без защитной автоматики), и автоматы (пробки) после счетчика. 1-ый коммутатор нужен для обслуживания электросчетчика, а при помощи второго фактически отключается электроэнергия в квартире.
Установка электрического щитка в квартире
Август 16th, 2012 Рубрика: Электрические щиты (обзоры, сборка, установка), Электромонтаж
Здрасти, почетаемые читатели и гости веб-сайта «Заметки электрика».
Сейчас я расскажу Для вас про электрический щиток в квартире, а конкретно про его установку.
Началось все с того, что один заказчик попросил меня поменять ему однофазовый счетчик электроэнергии в квартире.
Я отрешаться, конечно, не стал. Рассказав ему как верно избрать электросчетчик и его приобрести, также задав ему несколько вопросов про место установки счетчика, мы назначили дату нашей встречи.

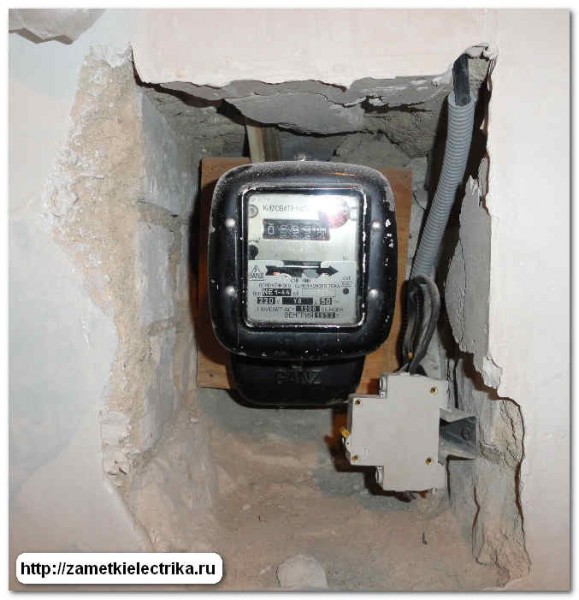

И вот настал тот денек. Когда я переступил порог его квартиры, я увидел следующую картину.
Как Вы видите сами, электросчетчик был установлен в нише стенки. Потому я ему сходу предложил установить в эту нишу маленький встраиваемый электрический щиток. Будет смотреться аккуратненько и эстетично. Т.к. владелец и не подразумевал такового поворота событий, то мне пришлось заодно посодействовать ему в выборе электрического распределительного щитка для установки его в этой нише.

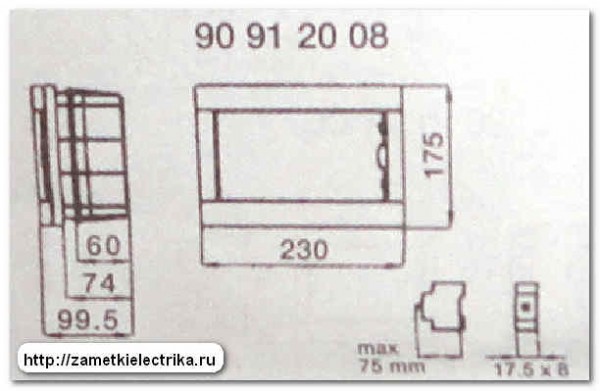

Измерив нишу стенки, я порекомендовал ему приобрести электрический щиток компании VIKO, с классом защиты IP40 (читайте про расшифровку всех кодов степеней защиты IP), внутренней установки на 8 модулей. Если быть поточнее, то следующей маркировки: 90 91 20 08. Он фактически подходил по габаритным размерам нашей ниши.
Владелец пошел в магазин, а я приступил к демонтажу старенького счетчика. Это не заняло много времени и к приходу обладателя квартиры счетчик был уже снят.
Кстати, до работ я отключил в подъезде вводной автоматический выключатель, питающую эту квартиру. Не запамятовывайте про меры электробезопасности!
Мало расскажу про старенькый электросчетчик, который решил поменять владелец квартиры.

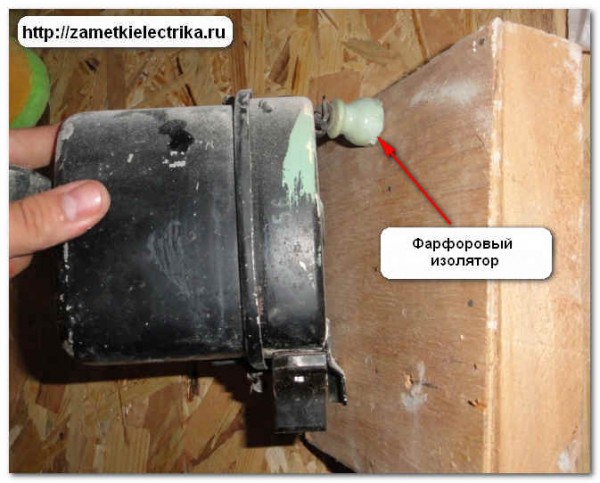

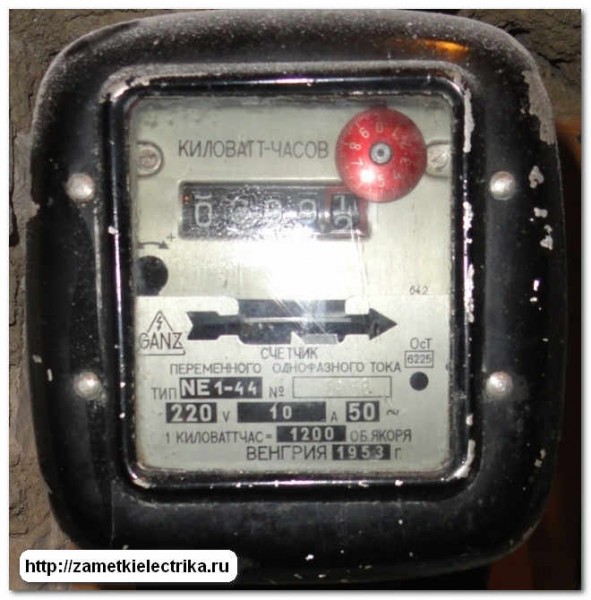

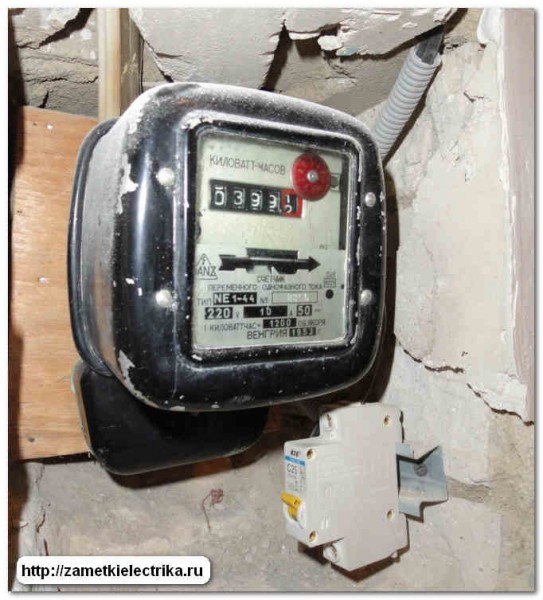

Это был старенький индукционный однофазовый счетчик типа NE-1-44, производства Венгрии, 1953 года выпуска. В первый раз таковой вижу. Он был установлен в нише стенки на древесной площадке на 3-х фарфоровых изоляторах.
Счетчик N-1-44 был прямого включения и был предназначен на ток до 10 (А).
Вы представляете для себя, всего до 10 (А)? Это всего до 2,2 (кВт) мощности!
В принципе, как гласит обладатель «антикварного» электросчетчика, приреканий к нему не было. Просто цель замены была в переходе на двухтарифную систему учета электроэнергии. Кстати, почитайте мою статью о том, прибыльно ли перебегать на двухтарифные счетчики электроэнергии?!
Начало работ по установке электрического щитка

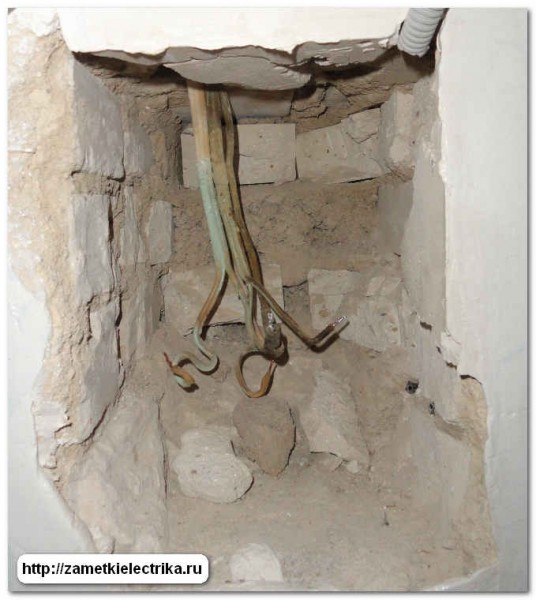

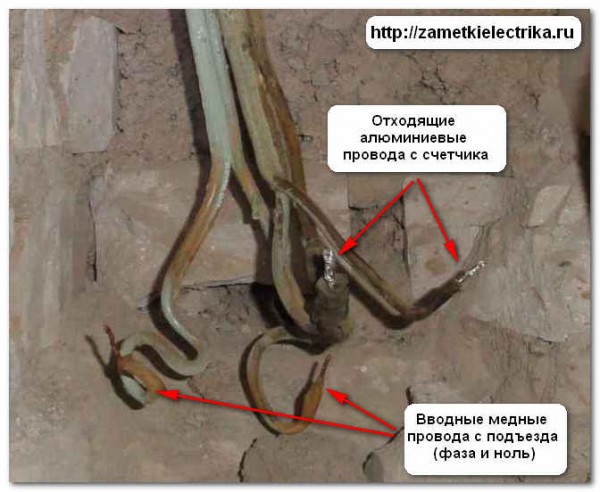

После снятия старенького электросчетчика, открылась картина текущего состояния проводки, как вводных проводов из подъезда, так и отходящих со счетчика. Невооруженным глазом видно, что состояние проводов оставляет вожделеть наилучшего. И это я еще не заглядывал в распределительные коробки, а там наверное можно узреть много чего увлекательного.
Обладателю квартиры я предложил задуматься о полной подмене проводки в квартире, ну либо как минимум произвести хотя бы замеры сопротивления изоляции проводов и кабелей. На что получил моментальный отказ. Как говорится, «хозяин-барин», потому длительно убеждать я его в этом не стал.
Вводные провода были выполнены из меди сечением 2,5 кв.мм, а отходящие — из алюминия сечением 4 кв.мм. Еще в этой нише находился новый медный кабель ВВГ сечением 3х2,5 кв. мм, но он шел через отдельный автомат для питания ванной комнаты и кухни.
Кстати, пока не запамятовал, прочитайте статью про установку и размещение розеток в ванной комнате.
Как Вы видите речи о цветной маркировке жил проводов и быть не может, но вернемся к главному.

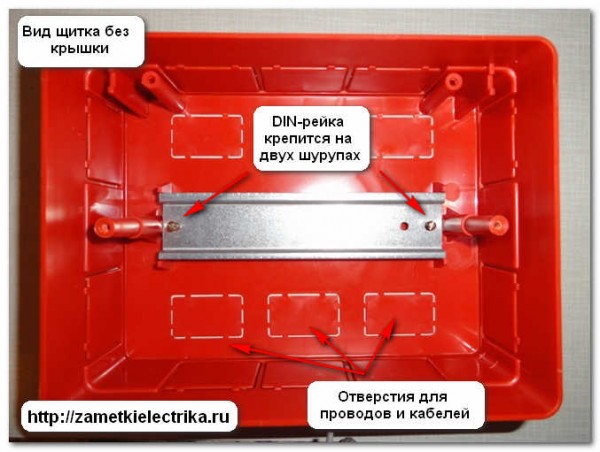

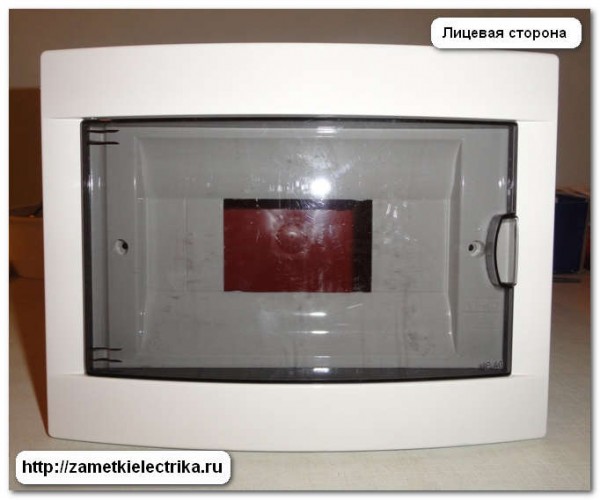

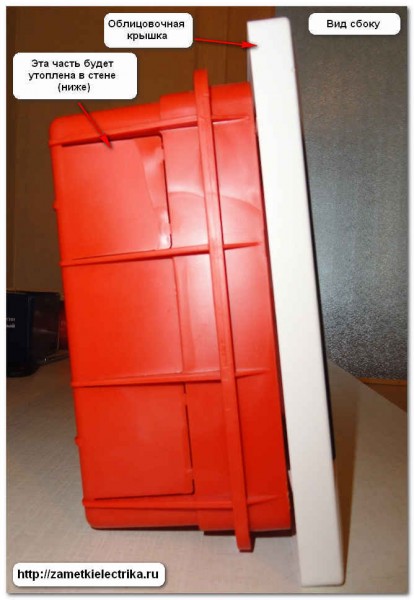

Обретенный распределительный электрический щиток конторы VIKO, смотрелся следующим образом:
Про схему и сборку электрического щитка я расскажу Для вас чуток ниже, а сейчас вернемся к его установке.
Установка квартирного электрического щитка в нишу стенки
Для начала я приготовил ведро раствора в нужном соотношении — 3 совка песка и 1 совок цемента. Правда 1-го ведра оказалось мало, потому пришлось намешивать и 2-ое, и третье ведерко.

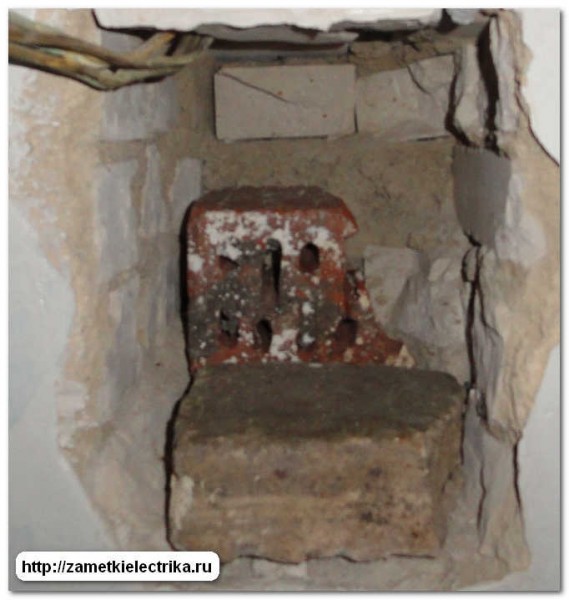

Т.к. ниша в стенке была очень глубочайшая, то часть ее я заложил обыденным кирпичом.
Дальше замазал все веществом и оставил место под электрический щиток и провода.

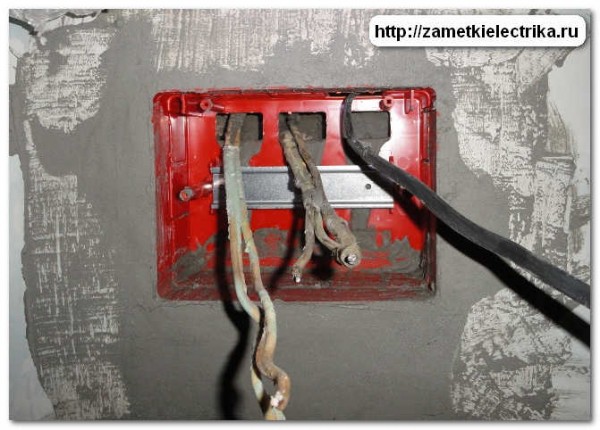

После чего в задней стене квартирного щитка я сделал отверстия под провода и кабели. Обмазал щиток со всех боков веществом и посадил его в оставленное под него место. Уровнем померил стороны щитка по отношению к стенке. Меня все устроило.
Сейчас можно мало отдохнуть и дать раствору затвердеть.
Сборка и схема электрического щитка
Когда раствор схватился, я приступил к сборке электрического распределительного щитка.
Скажу сходу, что схема электрического щитка предугадывала установку в нем нового приобретенного счетчика СЕ 102 (под DIN-рейку) и автоматического выключателя для ванной комнаты и кухни.
Но здесь есть один аспект! Номинал установленного автомата 25 (А), а сечение отходящего медного кабеля для ванной комнаты и кухни составляет 2,5 кв.мм. Что это означает?! Это означает, что номинал автомата завышен и его нужно поменять номиналом 16 (А). Но снова же, владелец одномоментно отказался от этого, из-за того, что «все работает и ничего не выбивает» (нередко встречающая логика раздумий). Его меньше всего тревожит, что длительно-допустимый ток кабеля (3х2,5) составляет около 25 (А) — очень тщательно об этом я говорил в статье про время-токовые свойства автоматов.
Мы уже с Вами знакомы с однофазовой схемой подключения электросчетчика, потому на данный момент о ней гласить не буду. Перебегайте по обозначенной ссылочке и читайте.

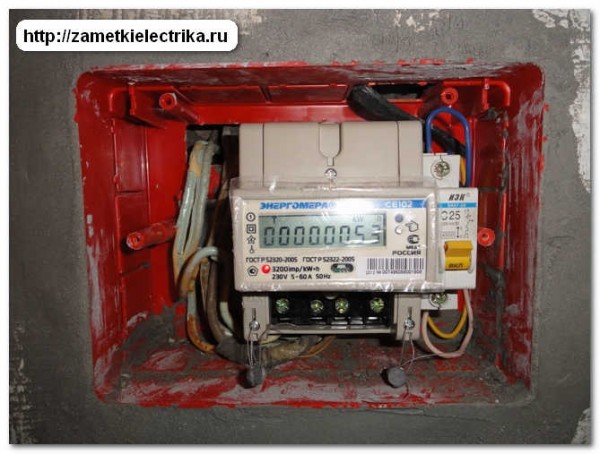

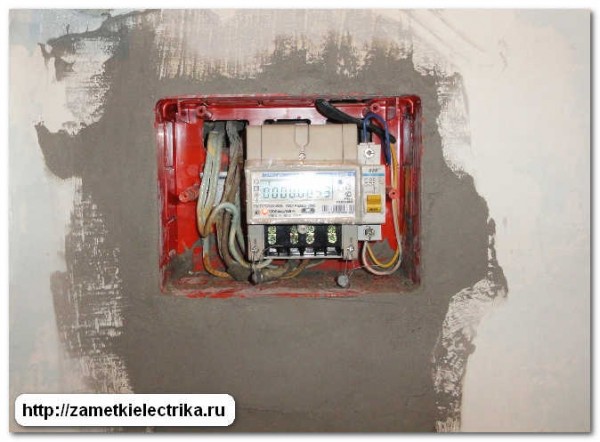

Итак, новый электросчетчик я установил на DIN-реке в электрическом щите, туда же установил автоматический выключатель. Вышло это следующим образом.
Желаю увидеть, что на фото я еще не привел в порядок и не почистил от раствора сам щиток. Я сделал это чуток позднее.
После чего я одел облицовочную крышку, за ранее вырезав отверстия под 6 модулей (5 модулей занимает электросчетчик, 1 модуль — автомат)

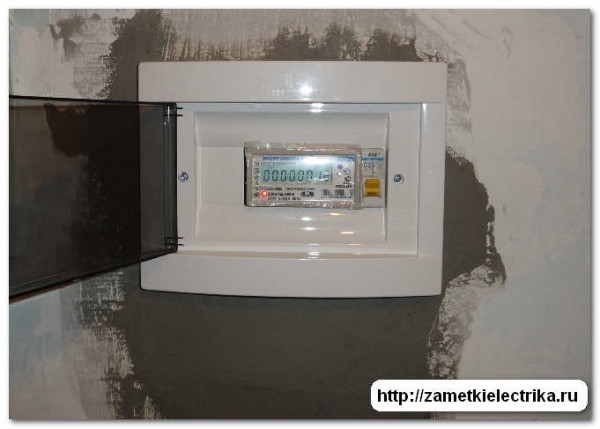

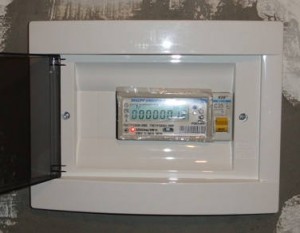

Электрический щиток собран и готов к эксплуатации.
Окончание
Осталось только пригласить представителя энергоснабжающей организации (ЖКХ, УК либо ТСЖ), составить акт замены электросчетчика и произвести опломбировку. Внимание! Читайте статью, где я говорил о том, в каких случаях опломбирование счетчика электроэнергии будет платным.
Дополнение: смотрите видео о том, как я устанавливал встраиваемый щит новейшей серии Mistral 41F от АВВ на 48 модулей.
