Кабельно-проводниковая продукция обширно применяется для передачи электроэнергии на расстояние. Но для обеспечения неплохого контакта, провода должны быть надёжно соединены. Разглядим имеющиеся виды соединений проводов и порядок их выполнения.
Вероятные методы соединений
Методы соединений могут различаться, зависимо от следующих причин:
- разновидности соединяемых кабелей;
- черт электрического тока полосы;
- конструктивных особенностей оборудования, в каком применяется провод;
- критерий эксплуатации соединения и других моментов.
Разглядим вероятные методы соединений, для обеспечения нужного контакта.
Скрутка
Один из более обычных методов. В прежние годы обширно применялся для выполнения электрической проводки в квартирах и домах. Но на данный момент, по нормам ПУЭ, нужно применять пайку, сваривание либо запрессовку.
Соединение осуществляется в таком порядке:
- освобождается от изолирующего покрытия и кропотливо зачищается около 5 мм провода с каждого конца. Если сечение жилы более 2,5 кв. мм, длину очищаемого участка соответственно наращивают,
- зачищенные проводники совмещают параллельно, выравнивая концы, и плотно скручивают, захватывая плоскогубцами,
- полученную скрутку пропаивают либо сваривают.
Другой метод, когда принципиально сохранить длину провода, предугадывает встречное размещение жил, с их скрещиванием и скручиванием руками. Дальше плотность возрастает при помощи плоскогубцев.
Скрутка должна производиться при соединении проводников из 1-го металла. В неприятном случае контакт получится неравномерным и будет окисляться с течением времени.
Пайка
Отличается большой надёжностью. Может быть спаивание параллельно расположенных либо скрученных жил. Но в первом случае трудно обеспечить высшую надёжность из-за мягкости припоя и трудности фиксации проводов.
Осуществляется в таковой последовательности:
- концы проводов за ранее очищаются, протравливаются, делается их лужение;
- жилы скручиваются и паяются с применением канифоли.
Также читайте: Как подключить датчик движения к лампочке

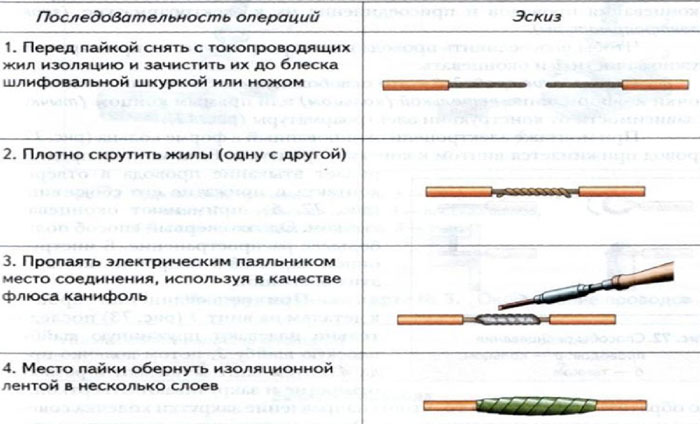

Последовательность действий при пайке
Когда пайка остынет, контакт изолируется изолентой либо термоусадкой.

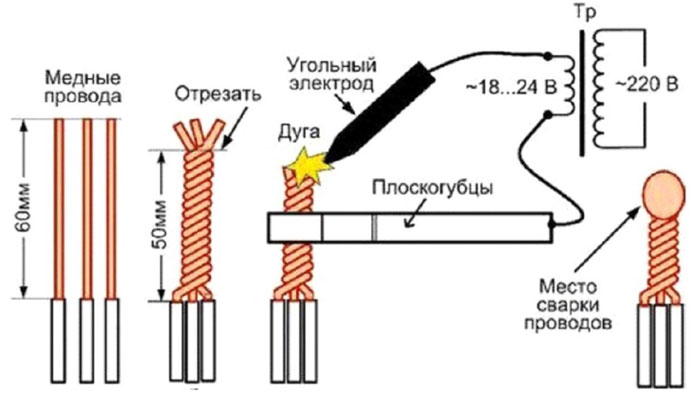

Заваривание
Позволяет существенно повысить надёжность обыкновенной скрутки. Осуществляется при помощи графитового электрода либо газовой горелки. Беря во внимание сложность выполнения работ с внедрением газового и кислородного баллонов, разглядим пример получения соединения электросваркой:
- осуществляется скрутка жил длиной до 100 мм, при общих размерах контакта в два раза меньше,
- подравниваются концы,
- вблизи с изоляцией массивным зажимом подсоединяется отрицательный контакт,
- выставляется режим тока,
- свариваются концы. Длительность операции – менее 2 секунд. Если будет нужно, сварка повторяется, до получения ровненького шарика на конце соединения.
Рекомендуется использовать инверторный аппарат, предусматривающий возможность регулировки тока. В последнем случае можно использовать агрегат с чертами мощности более 0,6 кВт и напряжения – до 24 В.
Опрессовка
Позволяет достигнуть большей плотности соединения, ежели при обыкновенной скрутке. Потому таковой метод можно использовать даже при контакте меди с алюминием. Предугадывает зажатие жил в узкой медной либо дюралевой гильзе.
- зачищаются концы на длину до 100 мм превосходящую размер гильзы;
- концы помещаются вовнутрь гильзы в однобоком либо встречном порядке расположения;
- гильзу опрессовывают до 2 – 3 раз с отступом от края до 10 мм. При всем этом принципиально сохранить целостность проволоки, не раздавив её.
Кроме надёжности, этот метод неплох тем, что позволяет соединить проводники различных поперечников.

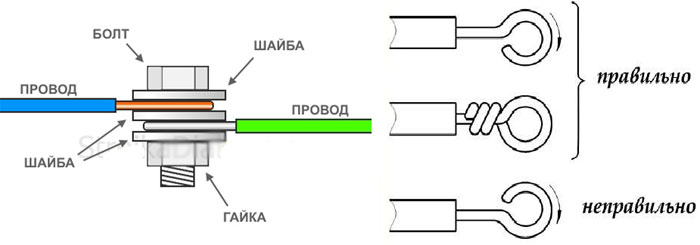

Болтовое соединение
Осуществляется с внедрением болта, гайки и шайбы. Болт выбирается с размером резьбы, зависящим от поперечника жилы, позволяющего свободно согнуть её в кольцо.
Провода соединяются в таком порядке:
- места соединения зачищаются на длину, нужную для выполнения кольца по поперечнику болта;
- очищенные участки сгибаются в кольцо;
- проводники одеваются на болт, сверху накладывается шайба и зажимается гайкой.
Также читайте: Как выполнить фазоуказатель своими руками
Болтовое соединение
Длина избранного болта находится в зависимости от количества соединяемых проводников. Шайба применяется из токопроводящего материала.

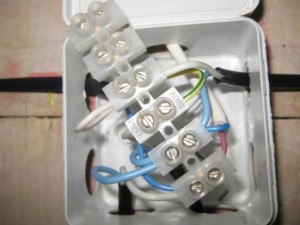

С помощью клеммника
Клеммником именуют особый зажим, в каком концы жил зажимаются с внедрением шайбы круглой либо прямоугольной формы. Если применяется прижимающая шайба, работа осуществляется в таковой последовательности:
- зачищенные концы проводов заводятся под шайбу;
- контакт зажимается болтом.
С одной стороны можно поместить два проводника.
Зажимы с круглой шайбой схожи болтовым соединениям и производятся в таком же порядке.
Такие соединения отличаются большой надёжностью, но они довольно громоздки.

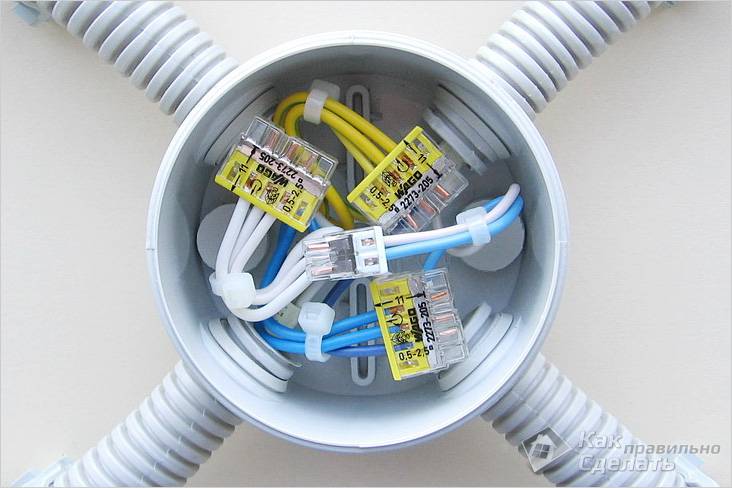

Использование самозажимных клеммников WAGO
Эти клеммники выполнены в виде пакета зажимов, позволяющих выполнить соединение от 2 до 8 жил.
Данная компания – одна из более узнаваемых в обозначенной области. Приобретенное с внедрением фирменных клеммников соединений обеспечивает соблюдение требований ПУЭ, достигаемое за счёт плотности контакта и наличия пружинного зажима, предотвращающего самопроизвольное ослабление крепления проводов.
Процедура выполнения соединения ничем не отличается от описанной чуть повыше.

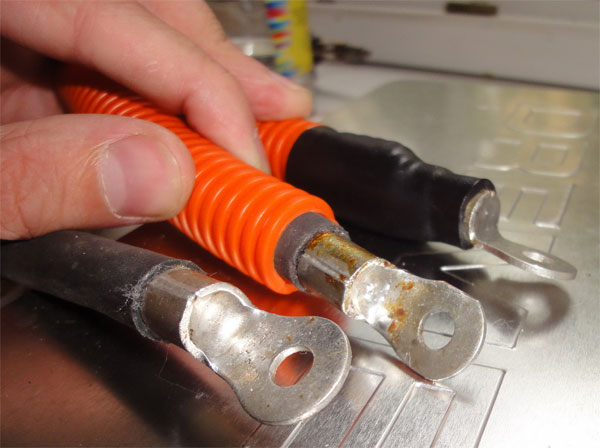

С внедрением наконечников
Для получения плотного контакта используют наконечники – отрезки трубки из токопроводящего материала, сплющенные с одной стороны.
Провода заводятся вовнутрь, наконечник сжимается опрессователем в порядке, рассмотренном в разделе об опрессовке.
Пайка наконечников
Соединение при помощи наконечников может выполняться не только лишь опрессовкой, но и пайкой. Для выполнения работ будет нужно подготовка:
- медного кабеля с зачищенными концами;
- наконечника, рассчитанного на подобного рода соединение;
- ванночку, заполненную расплавленным оловом;
- ёмкость с ортофосфорной кислотой;
- содовый раствор.
- очищенные концы кабелей вставляются в наконечник;
- контакт погружают в кислоту, потом – в олово, пока припой не затечёт вовнутрь;
- на оканчивающем шаге контакт опускают в содовый раствор, дабы на сто процентов нейтрализовать кислоту.
Соединение готово к применению после полного остывания и промывки под струёй холодной воды.
С применением особых соединителей
Ещё один метод предугадывает внедрение особых соединителей – отрезков трубы, снутри которых нарезается резьба и вкручиваются болты. Таковой контакт можно выполнить неразъёмным, если срезать вкрученный болт после зажатия жил.
Также читайте: Можно ли соединить медный и дюралевый провода
Порядок соединения аналогичен болтовому контакту.

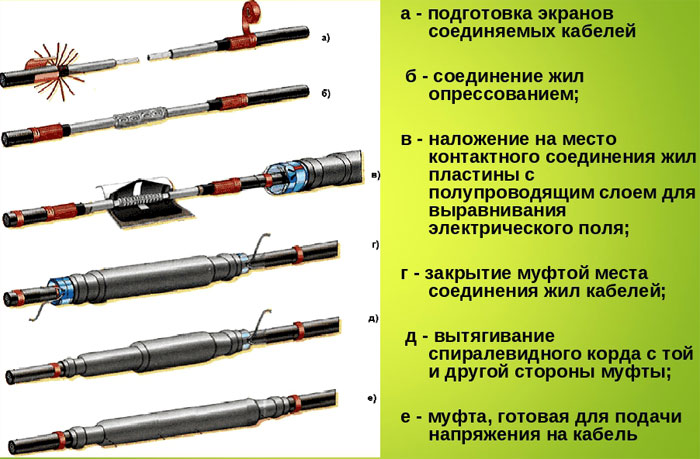

Средством муфт
Муфты могут применяться, когда условия эксплуатации соединения предугадывают завышенную влажность либо воздействие атмосферных причин. Корпус муфты может быть выполнен из пластмассы либо металла.
Муфта выбирается, исходя из критерий эксплуатации контакта. Провода соединяются, аналогично методу с клеммами, при расположении контакта снутри герметичного корпуса.
Качество электромонтажных работ почти во всем находится в зависимости от надёжности соединения. Потому очень принципиально верно обусловиться со методом контакта и надёжно закрепить провода, дабы обеспечить бесперебойную передачу тока через место соединения.
Соединение проводов наушников
Часто исправные наушники приходят в негодность из-за обрыва провода вблизи со штекером. Но если имеются вышедшие из строя наушники с целым штекером, можно поменять этот элемент, соединив провода.

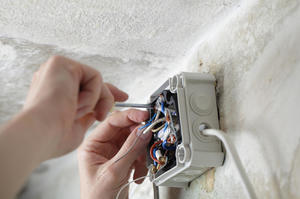

Соединение проводов в распределительной коробке при помощи клеммника
Апрель 14th, 2013 Рубрика: Провода и кабели
Здрасти, почетаемые гости и неизменные читатели веб-сайта http://zametkielectrika.ru.
И сейчас я представляю Вашему вниманию вторую конкурсную работу под заглавием «Соединение проводов в распределительной коробке при помощи клеммника», которую прислал Хуснуллин Тимур Муслимович, студент ГБОУ СПО «КПК», электромонтер 3-го разряда, 2-ой группы допуска по электробезопасности. Город Чернушка, Пермский край.
Соединение проводов в распределительной коробке – это одна из стадий монтажа проводки. Одна из более ответственных стадий, от которой зависит работоспособность Вашего оборудования присоединенного к этой электрической сети.
Установка проводки
Весь этот процесс состоит из нескольких шагов:

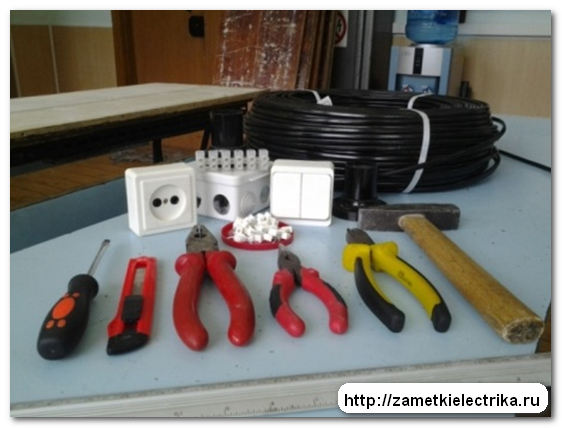

1. Подготовка рабочего места
Нужно избрать нужные для работы инструменты. Надлежащие работе кабели марки АВВГ (2х2,5) и ВВГ (3х2,5), крепления 8 (мм), двухклавишный выключатель, розетка, патроны и лампы. Для работы нам пригодятся следующие инструменты: молоток, кусачки, круглогубцы, плоскогубцы, резак, плоская отвертка и линейка (рулетка).

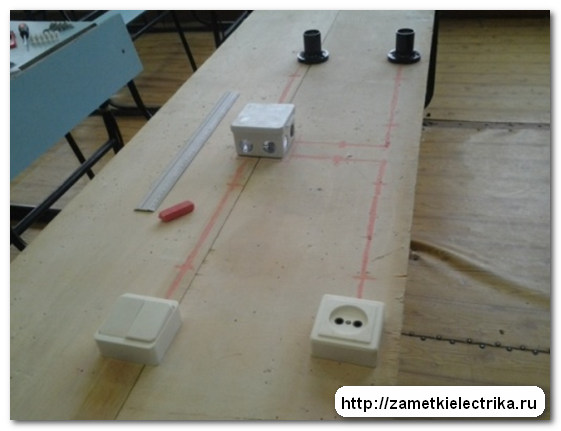

2. Разметка рабочей поверхности
Разметка является исходной и более ответственной стадией монтажа осветительной электрической установки. Цель данной стадии – определение в истинную величину трассы проводки, разметка и обоюдное размещение всех частей.

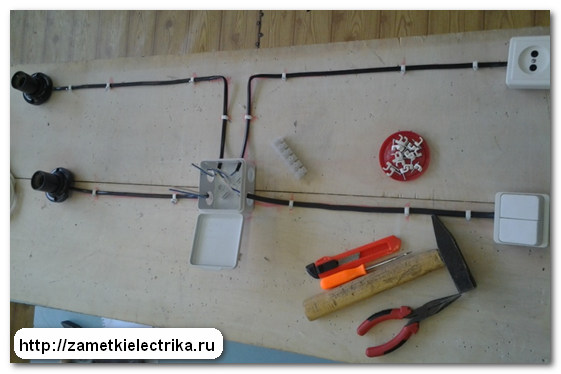

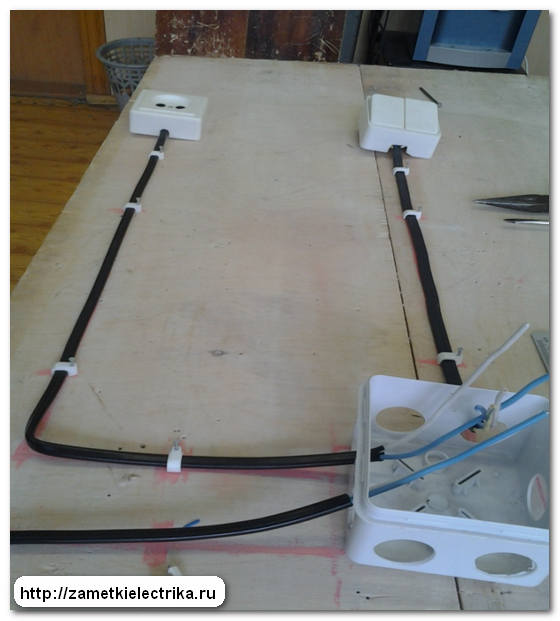

3. Начало монтажа
Застыл проводов нужной длины и подводка к распределительной коробке. При всем этом все точки креплений должны соответствовать регламентированным правилам. Так как работа делается на сгораемой поверхности, перед прокладкой проводов следует проложить по этому же пути асбестовую полоску либо же листовой металл. Огромное внимание следует уделить сгибам проводов на поворотах.
Провода в открытых проводках располагают параллельно и перпендикулярно строительным и строительным линиям (в этом случае щиту). Провода крепятся к поверхности пластмассовыми скобами размера соответственного размеру провода. Следует избегать скрещения проводов и кабелей, а если же оно безизбежно, то необходимо усилить изоляцию в этом месте.

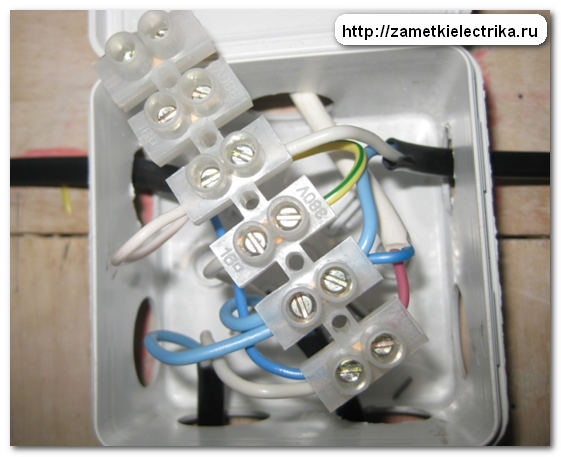

4. Подключение розеток, патронов, выключателей и соединение проводов в распределительной коробке
Контакты в патронах, розетке и выключателе должны быть надежными, во избежание недлинного замыкания. Все провода приходящие в распределительную коробку должны быть взяты с припасом, заводим в коробку приблизительно 100 (мм) провода, снимаем оболочку, потом снимаем 5 (мм) изоляции каждой жилы (ровно столько, дабы завести под клемму).

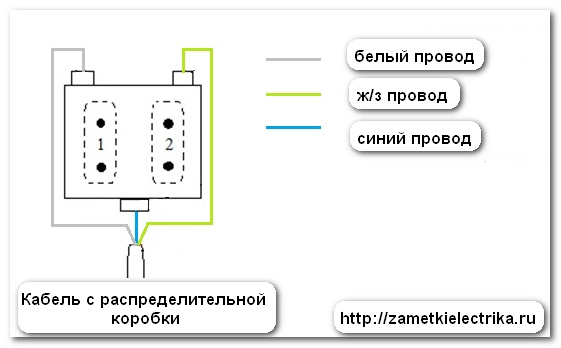

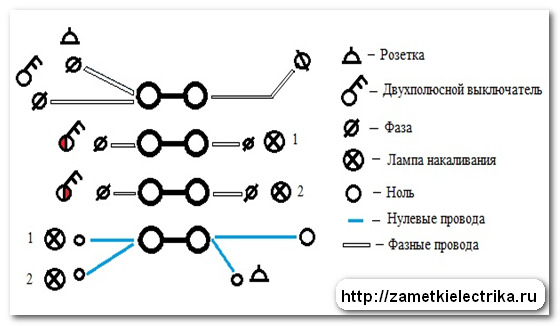

Условная схема соединения проводов в распределительной коробке через клеммники:
На данной схеме изображено подключение питания к электрической цепи. Для подключения нам пригодится питающий двужильный провод. Одна жила это фаза, а 2-ая ноль. Через клеммник сходу подключаем к нулю обе лампы накаливания и розетку.
К фазному питающему проводу подключаем розетку и одну жилу трехжильного провода выключателя. Для данной работы мы использовали двухклавишный выключатель, с одной кнопки должна загореться одна лампочка, а с другой 2-ая. 2-ой провод подключаем к первой кнопке, а 3-ий ко 2-ой кнопке.

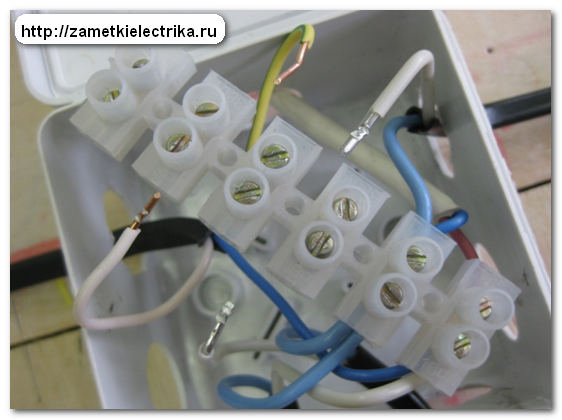

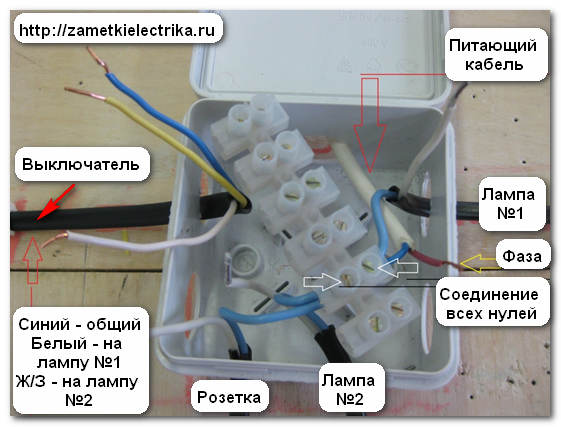

В распределительной коробке выполнено соединение нулей от 2-ух патронов и розетки. Подведен питающий провод: фаза – провод красного цвета; ноль – провод синего цвета.
Выполнено соединение для подключения от одной кнопки выключателя к патрону и от другой кнопки – ко второму патрону.

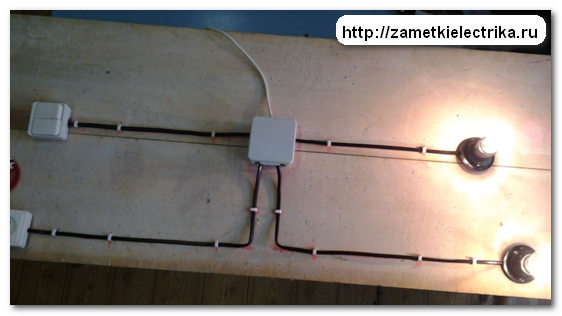

5. Проверка работоспособности электрооборудования
Схема работает исправно, двухполюсной выключатель, как и было задумано с одной кнопки включает одну лампу, с другой — вторую. Означает соединение проводов в распределительной коробке осуществлено правильно.
6. Демонтаж
Последняя стадия в данной работе. При демонтаже не было выявлено никаких покоробленных участков проводов, гари на контактах и на зачищенных концах проводов.

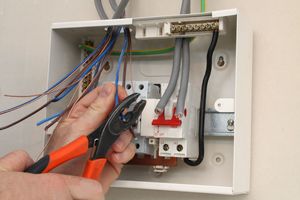

Соединение проводов в распределительной коробке: скрутка, пайка, подключение клеммниками и винтообразными зажимами

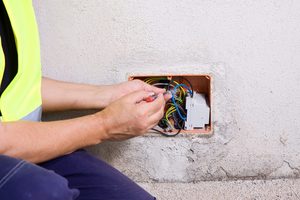

При ремонте электрической проводки дома либо в кабинете более ответственной частью работ являются различного рода подключения, соединения и разветвления проводов. Это делается в распределительной коробке. Электричество — принципиальная составляющая любого дома, и подойти к монтажу необходимо трепетно. Соединение проводов в распределительной коробке должно быть правильным и неопасным.
Конструкции распределительных коробок
Соединение проводов делается в распределительных (либо распаечных) коробках, так как это более удачный метод монтажа. При всех проблемах и необходимости прозвонки отдельного провода стоит только открыть коробку и выявить предполагаемый к тесту проводник. Соединить провода в коробке можно несколькими методами, которые описаны в Правилах установки электроустановок (ПУЭ).
Проводка в помещениях обычно прокладывается в 15 сантиметрах у потолка. На этом же расстоянии устанавливается и распредкоробка. Их в большинстве случаев располагают по одной на комнату. По конструкции коробки делят на наружные и внутренние. Внутренние устанавливают в углубление в стенке и закрывают отделочным материалом. Потому неспециалисту бывает тяжело их отыскать. Если толщина стенки не позволяет установить внутреннюю распаячную коробку, то применяется наружняя. Таковой тип нередко применяется в личных древесных домах.
Распредкоробки бывают 2-ух форм: прямоугольной и круглой (полукруглой). Из коробки имеются четыре вывода, снаряженные штуцерами для крепления кабель-каналов либо гофрошлангов. В современном подходе к прокладке кабелей всегда применяются эти изделия.
Укладка кабеля в штробу связана с неуввязками при последующем ремонте либо подмене кабеля.
Методы соединения
Провода, заходящие в коробку, нужно соединять между собой согласно правилам ПУЭ. Эти соединения стандартны, но различаются зависимо от того, какие потребители электроэнергии и переключающие устройства расположены в комнате. А методов соединения проводов в распределительной коробке несколько. Одни из них обыкновенные в применении, но недостаточно надежные, другие обеспечивают более высококачественное сочленение, но требуют проф способностей и особых инструментов.
Изолированная скрутка

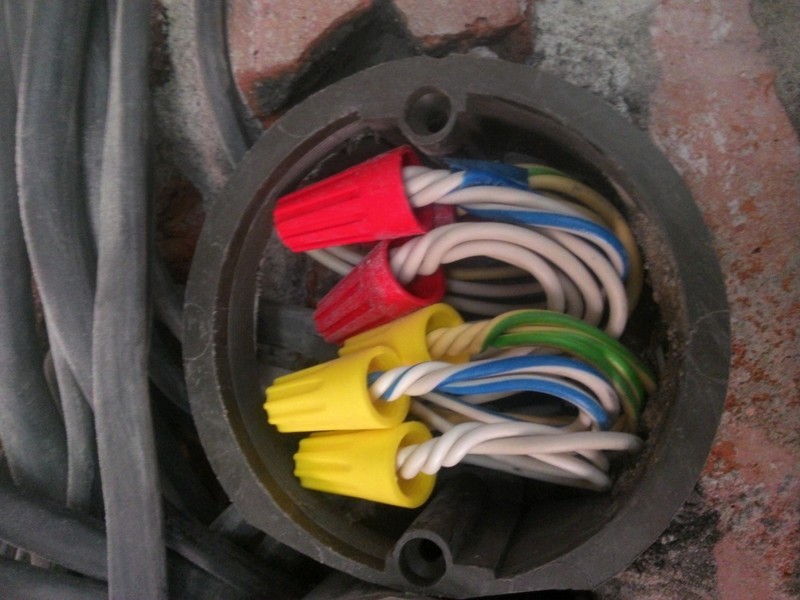

Более обычный и резвый метод — это скрутка проводов в распределительной коробке. При всем этом жила зачищается от изоляции, обезжиривается и скручивается с другой жилой, идущей к мотивированному устройству. При всем этом нужно держать в голове, что такие соединения следует накрепко заизолировать изолентой, а лучше изолирующими колпачками. Этот метод считается недостаточно неопасным из-за неплотного прилегания токоведущих частей, вероятной утраты контакта из-за окисления поверхности, к тому же запрещен ПУЭ.
Сварка либо пайка
При сварке соприкасающиеся части проводов расплавляются и склеиваются между собой. Выходит надежное соединение, схожее цельному проводнику. Но для сварки необходимы особые инструменты и способности. Дабы произвести сварку токоведущих частей потребуются:
- Сварочный аппарат мощностью более 1 кВт и угольный электрод;
- Очки для сварки;
- Защитные перчатки;
- Наждачка;
- Флюс для защиты от окисления.
Для надежного соединения необходимо зачистить изоляцию проводов, почистить жилы наждачкой и скрутить их. После чего обработать флюсом, приложить электрод и произвести сварку. После скрепления частей необходимо их заизолировать и залакировать.
Пайка — это процесс, схожий на сварку. Но при всем этом не применяются так высочайшие температуры, а для скрепления частей применяется припой из олова. Для пайки потребуются:
- Паяльничек;
- Припой (олово либо оловянно-свинцовой сплав);
- Канифоль для защиты от окисления;
- Наждачка.
Для соединения необходимо зачистить провода, обезжирить их, после этого расплавить припой паяльничком и нанести на соприкасающиеся концы. Для наилучшего контакта рекомендуется их скручивать. Нужно бросить паяльничек в соприкосновении с проводами до полного соединения токоведущих частей. После чего место пайки необходимо обработать канифолью.
Спаянные провода нельзя применять в местах с высочайшей температурой, также под большенными токовыми нагрузками, по другому припой может расплавиться, а соединение потеряться, к тому же спаянные между собой провода неустойчивы к натяжению и перекручиванию.

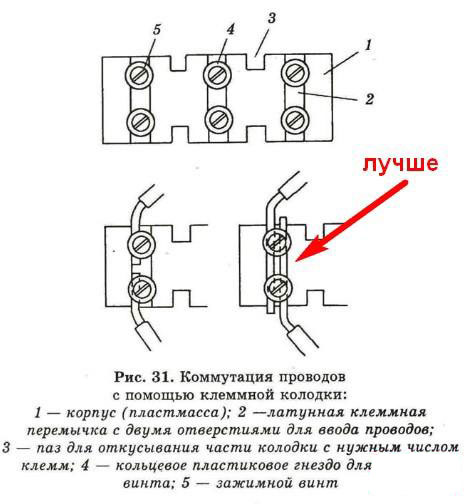

Клеммные колодки
Скрутка, сварка и паяние проводов хотя и применяются обширно до сего времени, им на замену уже приходят более обыкновенные, но более надежные методы. Одним из таких является соединение клеммными колодками.
Такие колодки представляют собой латунные либо медные соединители в пластиковом корпусе с зажимами разного типа. Можно выделить винтообразные зажимы и рычажные защелки. Также они отличаются размерами сечения кабеля, подходящего к ним.
При помощи соединительных клемм можно создавать сращивание 2-ух и поболее жил кабеля. Преимуществом такового способа является возможность соединения медных и дюралевых жил между собой.

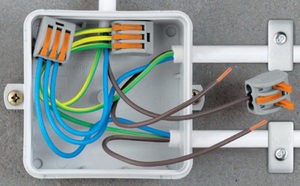

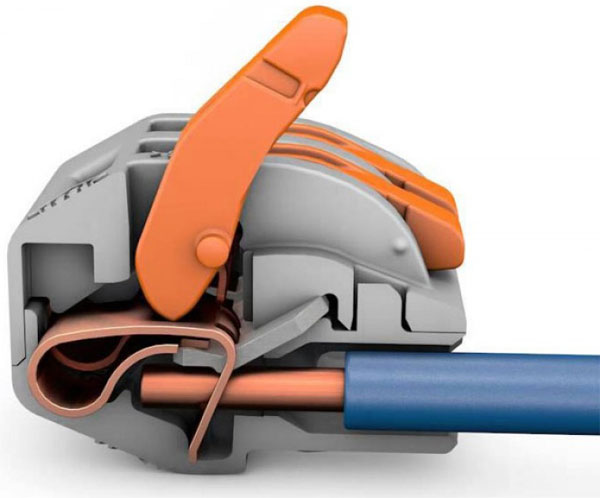

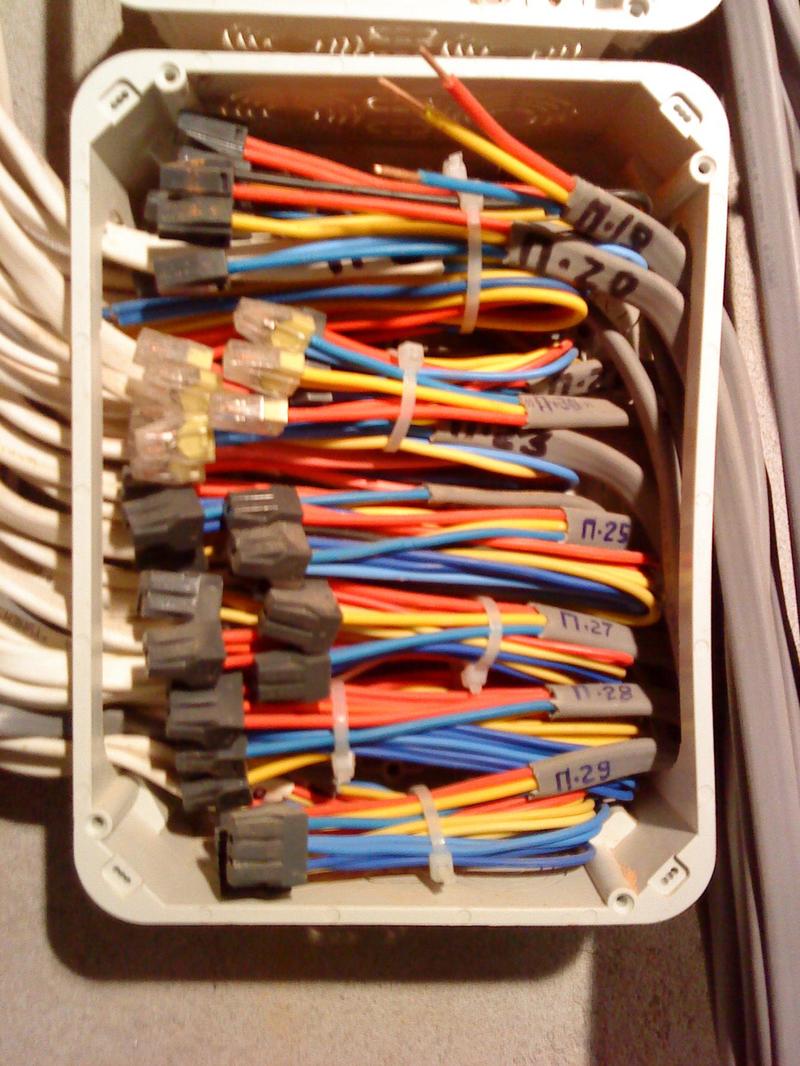

Рычажные защелки (более популярная их разновидность — клеммники Wago) бывают разовые и многоразовые. Внедрение того либо другого типа находится в зависимости от цели использования. Нередко такие защелки применяются для подключения люстр.
Винтообразные зажимы включают проводящие колодки, производящие контакт прижиманием винтами провода к пластинке.
Соединение проводов при помощи зажимов применяется в выключателях, в них зажимы предусмотрены устройством.

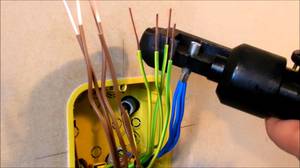

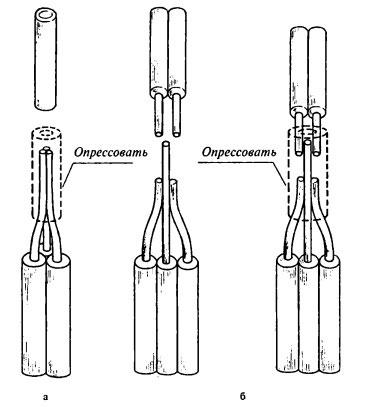

Опрессовка гильзами
Этот способ считается хорошим по качеству и простоте. Его суть заключается в том, дабы соединить электропровода снутри железной трубки (гильзы), после этого произвести их опрессовку и изоляцию. Опрессовка проводится особыми клещами, но при некоторых способностях ее можно провести и обыкновенными плоскогубцами. Изоляцию можно выполнить термоусадочной трубкой либо изолентой.
Зажим «орех»
Так именуется зажим, соединяющий провода снутри 2-ух проводящих пластинок средством затяжки 4 винтов по углам пластинок. Для его правильной установки необходимо очистить провода от изоляции, поместить токопроводящие выводы вовнутрь «ореха», затянуть винты и заизолировать конструкцию.
Недочетом этого типа соединения будет то, что винтообразное крепление имеет свойство слабеть с течением времени. Потому стоит зафиксировать резьбу винтов лаком либо краской. Очередной недочет — достаточно огромные габариты «ореха», ограничивающие его использование в распаечных коробках.
Плюсы такового типа: низкая цена зажима, простота установки, возможность соединения различных типов кабелей (медных и дюралевых).
Сочетание нескольких проводов
Если нужна соединить многожильные проводники в одной точке, необходимо подходить более трепетно к подключению, так как такое соединение будет слабеньким местом во всей цепи. Примером может служить установка люстры, когда при подключении нескольких групп ламп нужно свести в одной точке несколько общих проводов. В таких случаях рекомендуется использовать клеммные колодки с количеством подключений больше 2-ух. Не считая этого, можно применять опрессовку гильзами, пайку токоведущих частей либо скрутку, но пайка и скрутка уже будут неэффективны при соединении более 3-х проводов.
Если нужна соединить в распределительной коробке жилы различного сечения, то нельзя применять скрутку проводников. Такие кабели можно соединять зажимами, спаивать либо сращивать сваркой. А если жилы произведены из различных металлов, то спаивать и сваривать их также нельзя: в данном случае допускается применять клеммное соединение со специальной пастой, предотвращающей окисление поверхности.
Верно соединить провода в распределительной коробке очень принципиально при прокладке проводки в разных помещениях. Это обеспечит надежную и долговременную службу как самой проводки, так и конечных потребителей электроэнергии: источников света, бытовых и цифровых устройств.
