Заземление в квартире и доме нужно, дабы была обещана электробезопасность. Заземляющая система исключает удары током людей и животных и выход из строя электроприборов во время скачков напряжения. Все современные приборы применять без заземления запрещено. В домах, построенных позднее 1997 года, эта неувязка решается просто. В древнем жилом фонде устроить высококачественный заземляющий контур бывает довольно трудно.
Типы заземления
Дабы выполнить заземляющий контур в квартире либо доме, нужно владеть хотя бы наименьшими познаниями.
Согласно ГОСТу в нашей стране существует 5 типов заземления:

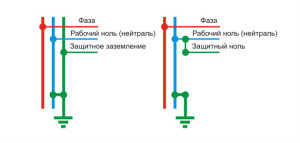

- ТN-С –два нулевых проводника (защитный и рабочий) соединены в протяжении всего контура.
- ТN-С-S – часто встречающийся тип. Два нулевых проводника (защитный и рабочий) соединяются в некий точке контура (в большинстве случаев в щитке). На такую систему в большинстве случаев перестаивается ТN-С методом модернизации стояков в подъездах и объединения 2-ух нулевых проводников (защитного и рабочего).
- ТN-S – самая современная (но и самая дорогая) система, отлично защищает здание, квартиру, людей, два нулевых проводника (защитный и рабочий) разбиты по всему контуру;
- ТТ – применяется в личных домах сельской местности, фазы и рабочий проводник не соединяются с защитным проводником;
- IТ – применяется для чувствительной аппаратуры в организациях, на сто процентов исключает появление блуждающих токов и электромагнитных полей.
Дабы найти вид заземляющей системы в многоквартирном доме, довольно заглянуть в распределительный щит. К примеру, для контура TN–C–S применяется пятижильный кабель, провода которого покрашены в различные цвета: L1, L2, L3 (фазы) – желтоватый, зеленоватый, карий либо красный, N (ноль) – синий либо голубой, РЕ (заземляющий) – зеленоватый либо желтоватый с зеленоватой полосой.
Внимание! PE – шина в щите является отдельным заземляющим (нулевым защитным) проводником.
Устройство заземляющей системы в квартире «советского» дома
Для домов старенького фонда свойственны системы ТN-С с двужильной дюралевой либо медной проводкой. К щиту подведены 3 провода L и один провод С (РЕN). Такую систему заземления в многоквартирных домах по-другому именуют занулением.
Принципиально! PEN – это шина (железная рама), соединяющая два нулевых проводника (защитный и рабочий). Цвет провода голубой, на концах желто-зеленые полосы.
В таковой системе корпус любого электрического оборудования соединяется с РЕN, что не исключает поражения людей и животных током. В 2003 году был принят новый эталон, в согласовании с которым заземляющие системы типа ТN-С должны заменяться контурами TN-C-S либо TN-S. Из-за недостающего финансирования в большинстве случаев повторно заземляется нулевой проводник, другими словами, PEN делится на PE и N.
В древнем многоквартирном доме устроить заземление для отдельной квартиры довольно трудно. Во первых, нужно поменять проводку в квартире в согласовании с кропотливо разработанной схемой и требованиями правил техники безопасности. Во вторых, для подключения к щитку в подъезде придется вызывать электриков, которые могут провести все работы по одному из 2-ух вариантов: выполнить зануление либо сделать всеполноценную заземляющую систему.
Если выбирается 1-ый вариант, то новый нулевой проводник будет присоединен к корпусу щитка с помощью отдельного болтового соединения (общедомовой нулевой потенциал проходит через щиток). При выборе второго варианта (более сложного) создается отдельное заземление: в подвале закапываются электроды, к ним протягивается заземляющий провод из квартиры, проведенный по стояку.
- В древнем доме присоединять заземляющий провод к трубам либо радиаторам! Это вызывает возникновение напряжения, что может повлечь за собой пожар либо опасное поражение людей током. При этом в небезопасной зоне окажутся и соседи.
- Запрещено соединять в розетке рабочий нулевой провод с защитным нулевым. Если в Щитке отгорит нулевой проводник, на корпусе электроприборов появляется напряжение 220 В.
Устройство заземления в современной многоэтажке
В домах с ТN-С-S и ТN-S в квартирах проведена трехжильная проводка, в щитках для подключения каждого проводника предвидено отдельное место. В таковой ситуации уместно гласить о том, что можно сделать заземление в квартире своими руками.
В квартирах новостроек с ТN-С-S может потребоваться прокладка заземляющего кабель (медного провода). Позже можно присоединять все провода к квартирному щиту, снаряженному установками УЗО (устройствами защитного отключения), и присоединять квартирный щит к общему на лестничной клеточке.
Прежде всего необходимо выполнить отверстие на лестничную клеточку, провести входящий кабель и подключить его к квартирному щитку:
- N (синий/голубой провод) – к нулевой шине.
- РЕ (желто-зеленый провод) – к заземляющей шине.
- Несколько L (красные/карие провода) – к нескольким УЗО.
Подключение проводов из квартиры происходит таким же образом.
Принципиально! Без помощи других подключать к общему щиту щиток, расположенный в квартире, запрещено!
В домах с TN-S вопрос как выполнить заземление в квартире решается проще всего: необходимо каждый элемент проводки подключить к соответственной шине в щите.
Принципиально! Не следует забывать, что от свойства заземления зависит безопасность всех, живущих в квартире! Если нет подходящих познаний и способностей, идеальнее всего обратиться к спецам.
Заземляющая система в личном доме
В пригородном доме и на даче заземления TN-C-S довольно, если электроэнергия подается по кабелю, размещенному под землей. В таком случае разрушить PEN проводник практически нереально (почаще разрывается весь кабель). TN-C-S так же допустима, если воздушная линия сотворена из провода СИП со металлической жилой. Но лучше все-же выполнить дополнительное заземление с сопротивлением 30 Ом либо больше.
В нашей стране к личным домам и дачам электричество в большинстве случаев подается по воздушным линиям, устроенным из нагих проводов. Это означает, что потребители обязаны жить с заземлением ТN-С либо создавать свою, более совершенную защиту.
Если на полосы электропередачи с нагими проводами обрывается нулевой провод, в домах с TN-C-S на корпусах электрического оборудования появляется напряжение 220 В. УЗО и автоматические выключатели в схожих ситуациях неэффективны. Потому хорошим вариантом считается заземление типа TT, которое обеспечивает безопасность за счет отдельного нулевого проводника, выведенного за границы строения и исключающего попадание напряжения на шинку PE.
Устройство повторного защитного контура в пригородном доме либо на даче:
Избрать три заземлителя (штыри, трубки либо уголки).
- Избрать 3 заземлителя (штыри, трубки либо уголки).
- Вырыть траншею глубиной 50 см.

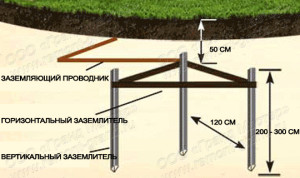

- Забить заземлители на глубину более 2-ух метров и на расстоянии 1-2-х метров друг от друга так, дабы они образовали треугольник.

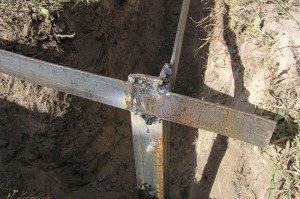

- Уложить в траншею соединители (железные полосы) для соединения заземлителей в контур, приварить их.
- Вырыть траншею от контура к дому и уложить заземляющий проводник.
- 2-ой конец проводника присоединить к соответственной шине в щитке.
Повышенное внимание следует направить на качество сварки. Все элементы следует кропотливо зачистить, полосы приваривать внахлест. Контакты должны быть очень крепкими. Поправить что-то будет тяжело т.к. заземлители нужно будет зарыть.
Внимание! В магазинах можно приобрести готовые контуры для заземления, что может облегчить устройство дополнительной системы.
Если в доме применяется система TN-S, то повторный контур устраивается для защиты от молнии.
Всегда следует держать в голове, что от верно выполненного заземления зависит не только лишь исправность и срок службы электроприборов, но и жизни людей. Ошибки могут стоить очень недешево.
Как выполнить заземление в квартире своими руками?
Защитное заземление представляет собой особое соединение нетокопроводящих железных частей оборудования с землей. Делается это при помощи заземляющих проводников и заземлителя. Заземлителем является железный проводник либо несколько проводников, соединенных с землей, а заземляющий проводник – это дюралевый либо медный провод, соединяющий заземляющие части оборудования с заземлителем.

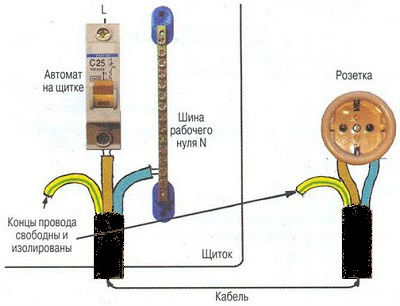

По сути все достаточно легко, открываем электрический щиток, находим клемму земля, к ней идет желто-зеленый провод, соединяем с ней 3-ий провод нашего кабеля, тоже, кстати, желто-зеленый, и все. Но как быть в случае, когда нет заземляющей клеммы? Этот вопрос мы и разглядим.
В домах старенькой постройки применялась заземляющая система TN-C– двухпроводная система электрической проводки с нулем и фазой. Нейтраль питающего источника глухо заземлена, а открытые токоведущие части электрической установки соединены с глухозаземленной нейтралью источника электрического тока. Понятие «глухозаземленная нейтраль» значит, что происходит прямое подсоединение к заземляющему контуру, без применения резисторов и дугогасящих реакторов. Глухое заземление обыденного делается вблизи с источником питания.
Сейчас правила установки электрического оборудования предписывают применения системы TN-C-S:
Сейчас мало о PEN проводнике. Если от столба к дому идет два провода, то какой-то из них будет фазой – обозначается буковкой L, а 2-ой – это PEN проводник. На самом деле, PEN проводник – это совмещенный нулевой рабочий проводник (N-нейтраль) с нулевой защитной жилой(PE– защитная, заземляющая, уравнивающая потенциалы). Соединяются эти провода на трансформаторной подстанции и используются в заземляющих системах типа TN-C.
В наших многоквартирных домах, подъездные стояки обычно имеют 4 провода:
Что, фактически, свидетельствует об отсутствии расщепления PEN на вводном устройстве.
Расщепление PEN проводника на распределительно щитке с целью заземления электрического проводника запрещено. На теоретическом уровне это выполнить это можно, но на практике следует учесть следующие моменты:
1.Это грубое нарушения плана энергоснабжения квартиры. У вас нет никаких прав по вмешательству в проводку, утвержденную по данному плану. В случае появления заморочек с проводкой, нанесении вреда и сотворения опасности жизни человека, конкретно вы будете ответственным за последствия. Скандалы, штрафы и отключения энергоснабжения. Задумайтесь, необходимо ли это для вас?
2.Также стоит держать в голове, что мы живем в эру отгорания нуля, потому схожее расщепление является небезопасным и вам, и для других обитателей подъезда.
3.Работники служб ЖКХ по ремонту и эксплуатации вашего дома, не будут учесть факт, что ваша квартира имеет заземление, так как стояк рассчитан на двужильное подключения.
Если вас не останавливают данные резоны и вы все таки собрались сделать заземление собственной квартиры методом расщепления проводника PEN, то для вас делайте это только:
- в случае, когда нулевой проводник на стояке имеет достаточное сечение ( для дюралевого провода 16 квадратных мм, для медного провода – 10 квадратных мм);
- в случае, когда вы убеждены, что сечения нулевого провода на всей протяжности стояка не миниатюризируется.

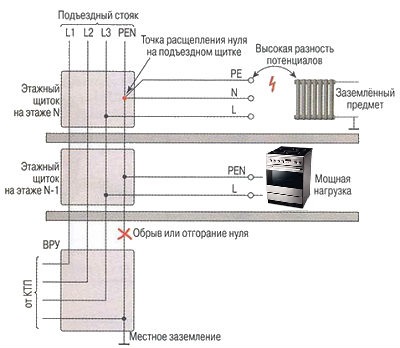

Пример появления угрозы:
В этом случае непременно необходимо применять устройство защитного отключения.
Исходя из описанного чуть повыше – в домах с четырехпроводным стояком ( ноль и три фазы) нужно использовать 2 провода и, для увеличения безопасности, монтировать в сеть УЗО.
Если в квартире проводится ремонт проводки, то нужно закладывать трехжильный кабель, но без подключения защитного заземления, — оставьте его до наилучших времен. При этом не подключать с обеих сторон.
В конце концов и в ваш подъезд когда-то подведут заземляющую систему TN-C-S, то и подключитесь.
Про заземление и зануление для "чайников"
Мой горьковатый опыт электрика позволяет мне утверждать: Если у Вас "заземление" изготовлено как следует – другими словами в щитке есть место присоединения "заземляющих" проводников, и все вилки и розетки имеют "заземляющие" контакты – я для вас завидую, и для вас не о чем волноваться.
Правила подключения заземления
В чем все-таки состоит неувязка, почему нельзя подключать провод заземления на трубы отопления либо водоснабжения?
Реально в городских критериях блуждающие токи и пр. мешающие причины настолько значительны, что на батарее отопления возможно окажется что угодно. Но основная неувязка, в том, что ток срабатывания автоматов защиты довольно велик. Соответственно один из вариантов вероятной трагедии — пробой накоротко фазы на корпус с током утечки как раз кое-где на границе срабатывания автомата, другими словами, в наилучшем случае 16 ампер. Итого, делим 220в на 16А – получаем 15 ом. Всего каких-либо 30 метров труб, и получите 15 ом. И потек ток куда-то, в сторону не пиленого леса. Но это уже не принципиально. Принципиально то, что в примыкающей квартире (до которой 3 метра, а не 30, напряжение на кране практически те же 220.), а вот на, скажем, канализационной трубе – реальный ноль, либо около того.
А сейчас вопрос – что будет с соседом, если он, сидя в ванной (соединившись с сточной канавой средством открывания пробки) коснется крана? Угадали?
Приз — кутузка. По статье о нарушении правил электробезопасности повлекшем жертвы.
Не нужно забывать, что нельзя делать имитацию схемы "заземления" , соединяя в евророзетке "нулевой рабочий" и "нулевой защитный" проводники, как время от времени практикуют некоторые "умельцы". Такая замена очень небезопасна. Не редки случаи отгорания "рабочего нуля" в щите. После чего на корпусе Вашего холодильника, компьютера и т.д. очень крепко располагается 220В.
Последствия будут приблизительно такими же, как и с соседом, с той различием, что за это ни кто ответственности нести не будет, не считая того, кто сделал такое соединение. Как указывает практика, это делают сами же хозяева, т.к. считают себя достаточными спецами, дабы не вызывать электриков.
"Заземление" и "зануление"
Одним из вариантов "заземления" является "зануление". Но только не как в случае описанной чуть повыше. Дело в том, что на корпусе распределительного щита, на Вашем этаже имеется нулевой потенциал, а если поточнее, нулевой провод, проходящий через этот самый щиток, просто-напросто имеет контакт с корпусом щита средством болтового соединения. Нулевые проводники с расположенных на этом этаже квартир, тоже присоединяются к корпусу щита. Давайте разглядим этот момент поподробнее. Что мы лицезреем, любой из этих концов заведен под свой болт (на практике правда нередко встречается по парное соединение этих концов). Ах так раз туда и нужно подсоединять наш свежеиспеченный проводник, который в последствии будет называться "заземлением".
В этой ситуации тоже есть свои аспекты. Что мешает "нулю" отгореть на входе в дом. Фактически говоря, ни чего. Остается только возлагать, что домов в городке меньше чем квартир, а означает и процент появления таковой трудности существенно меньше. Но это снова же российский "авось", который делему не решает.
Единственно правильное решение, в этой ситуации. Взять железный уголок 40х40 либо 50х50, длинноватой метра 3, забить его в землю, дабы за него не запинались, а конкретно, копаем яму на два штыка лопаты в глубину и очень забиваем туда наш уголок, а от него провести провод ПВ-3 (гибкий, многожильный), сечением более 6 мм. кв. до, Вашего распределительного щита.
В эталоне "контур заземления" должен состоять из 3х — 4х уголков, которые свариваются железной полосой той же ширины. Расстояние между уголками должно составлять 2 м.
Только не нужно сверлить в земле дыру метровым буром и опускать туда штырь. Это не верно. Ну и КПД такового заземления близко к нулю.
Но, как и в любом методе тут есть свои минусы. Для вас, естественно, подфартило, если Вы живете в личном доме, либо хотя бы, на нижнем этаже. Как быть тем, кто живет этаже на 7-8? Запастись 30-ти метровым проводом?
Так как отыскать выход из создавшейся ситуации? Боюсь, что ответ на этот вопрос Для вас не дадут даже самые бывалые электромонтажники.
Что нужна для разводки по дому
Для разводки по дому Для вас пригодится медный провод заземления, соответственной длины, и сечением более 1,5 мм. кв. и, естественно, розетка с "заземляющим" контактом. Короб, плинтус, скоба — дело эстетики. Лучший вариант, это когда Вы делаете ремонт. В данном случае я рекомендую избрать кабель с 3-мя жилами в двойной изоляции, лучше ВВГ. Один конец провода заводится под свободный болт шины распределительного щита, соединенной с корпусом щита, а 2-ой — на "заземляющий" контакт розетки. При наличии в щите УЗО заземляющий проводник не должен нигде на полосы иметь контакта с N проводником (в неприятном случае будет срабатывать УЗО).
Не нужно так же забывать, что "земля" не имеет права разрываться, средством каких или выключателей.
