Чем отличается «ноль» от «земли» в электрике
Увлекательный момент в электрике связан с рабочим нулём и заземлением. Как бы одно и то же, ан нет, разница всё же есть. Почему ноль и земля это не одно и то же?
Кто делал заземление, знает, что его можно применять в качестве рабочего нуля в электросети. Другими словами, берете фазу от полосы электропередач и заземляющий контур. При подключении лампочки либо другого электропотребителя, устройства будут работать.
Но это при одном небольшом «но» — если у заземления будет довольно маленькое сопротивление. В неприятном случае, лампочка будет пылать слабо, а более массивные потребители, и совсем, не потянут.
Так чем все-таки отличается «ноль» от «земли»
В современные дома подводятся три провода: фаза, ноль и заземляющий контур. В старенькых постройках, подведено, обычно, всего два провода: фаза и рабочий ноль. Тут принято разделять ноль на «рабочий» и «защитный».
Основное отличие «земли» от «нуля» в том, что ноль обеспечивает всеполноценную работу электросети, в то время как «земля» нужна для защиты от поражения электрическим током.
В ПУЭ-7 чётко приведены требования к заземляющему контуру:
- Он должен быть подведён сечением более 10 мм²;
- До электрического щитка заземляющий контур должен быть проложен без каких-то соединений;
- Цвет защитного проводника только жёлто-зелёный.
Часто можно повстречать схемы применения рабочего нуля в качестве защитного контура.
Но тут есть некоторые особенности, о которых стоит обязательно упомянуть в данной статье веб-сайта Электрик САМ elektriksam.ru
Как применять ноль в качестве «земли»
Если в старенькой квартире нет заземления, то выполнить его можно, используя для этих целей ноль. Для этого ноль в электрощите дома нужно поделить на «защитный» и «рабочий». Для этих целей в электрическом щите устанавливается дополнительная шина для PE проводников, соединённая перемычкой с нулём.
При всем этом существует принципиальное правило! Подключать, таким макаром, электроприборы к защитному контуру можно только через особый контакт. Применять для этих целей обыденный контакт заземления на электроприёмниках, категорически нельзя, так как обрыв нуля приведёт к тому, что железные части электроприборов окажутся под небезопасным напряжением.

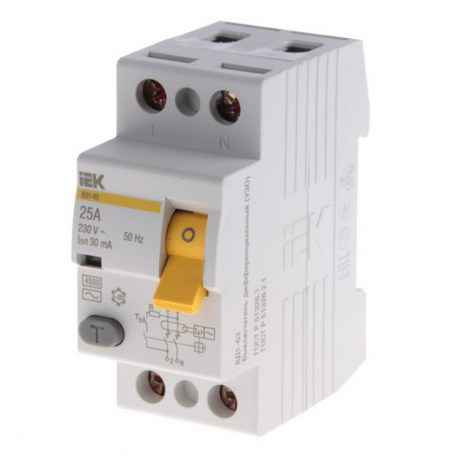

В таком случае наилучшим вариантом безопасности станет установка УЗО — устройства защитного отключения. При утечке тока УЗО обусловит страшный потенциал и автоматом отключит электроприёмник от сети 220 Вольт.
Механизм работы устройства защитного отключения основан на следующем:
- Грубо говоря, УЗО держит под контролем, сколько напряжения ушло через фазный провод, а сколько возвратилось через нулевой;
- Если «возврата» не было, другими словами произошла утечка тока, то УЗО это увидит и одномоментно сработает (отключит электроприёмник).
Есть устройства защитного отключения разных номиналов, для установки на отдельные электроприборы, к примеру, в ванной комнате, также на весь дом либо квартиру. Это очень принципиально учесть при выборе УЗО, дабы очень обезопаситься от утечек небезопасного напряжения.
Обозначения на выключателях света — L и L1
У разных компаний, производящих электротехническую продукцию, типовые обозначения на контактах выключателей света могут не совпадать. Следует разобраться, что значит L на выключателе освещения и есть ли какие-то другие обозначения. Эти познания посодействуют всем заинтересованным лицам после приобретения установочного изделия верно подключить его к действующей электросети.
Особенности подключения
Контакты двухклавишного выключателя
Для осознания особенностей подключения стандартного выключателя будет нужно изучить принцип его работы. В качестве примера, комфортного для описания, выбрана разновидность устройств с одной кнопкой.
- переключатель всегда устанавливается в разрыв фазного провода, 2-ой конец которого отводится или к распределительной коробке, или прямо к светильнику,
- с 2-ух сторон имеется только два провода, при этом любой из них предназначен для собственных целей,
- какой-то из них прокладывается до выключателя от линейного автомата и повсевременно находится под напряжением,
- на втором проводе оно отсутствует, из-за чего присоединенный к выключателю осветительный устройство не пылает.
Сетевые 220 Вольт поступают на него только после нажатия на кнопку либо кнопку при переведении ее в режим «Включено». После чего исправный осветительный прибор либо лампочка сразу загораются.
При подключении трехклавишного выключателя рассредотачивание функций каждого из контактов то же самое. Но в данном случае со стороны отвода проводников к распределительной коробке либо люстре размещается два контакта, служащие для коммутации разных групп лампочек. Соответственно, количество обозначений становится огромным на одно. То же самое наблюдается при использовании трехклавишного изделия, у которого число контактов и отводящих проводников возрастает еще на единицу. Познание этих особенностей устройства коммутирующего устройства поможет расшифровать маркировку L на выключателе.
Что обозначает L
Принятые обозначения на выключателях света наносятся с целью маркировки их контактных соединителей либо для указания положения, в каком находится их кнопка.
Контакт, к которому подводится фаза от распределительного щитка, имеет обозначение L на выключателях для всех видов устройств – как одноклавишных, так и многоклавишных.

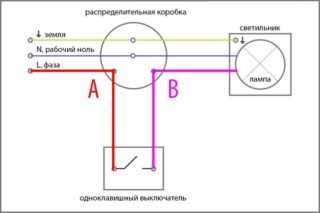

Схема подключения одноклавишного выключателя
Предположительно, этот знак взят от первой буковкы британского слова «Line», значащего линию либо линейный провод. У второго контакта также имеется свое обозначение, которое у различных производителей имеет разный вид:
- Знак L с добавлением к нему единицы – L1.
- Тот же символ, но с добавлением штришка – L`.
- Маленькая стрелка, обращенная ввысь.
- Просто единица («1»).
У ряда производителей этот отвод вообщем никак не обозначается. Если он находится сверху, от него отводится провод к люстре либо распределительной коробке.

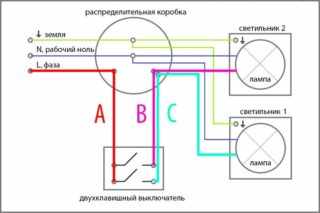

Схема подключения двухклавишного выключателя
В ПУЭ оговаривается, с каких сторон должны подводиться и отводиться проводники к выключателю. Согласно требованию нормативов, подводка делается снизу, а отвод устанавливается сверху.
У двухклавишных и трехклавишных устройств количество отводящих проводников увеличивается до 2-ух и 3-х соответственно, что вынуждает их производителей маркировать дополнительные контакты. Потому в их обозначениях нередко встречаются такие значки как L2, L3 либо та же буковка, но с 2-мя либо 3-мя штрихами. Также вероятен вариант, когда заместо букв вблизи с выходными клеммами стоят только числа, надлежащие номеру отводящего проводника.
Как подключаются выходные контакты
Наличие огромного количества обозначений на контактах многоклавишных электрических переключателей вызывает определенные трудности с их подключением. Неопытному юзеру без измерительного оборудования трудно найти, какой из проводников несет ответственность за включение определенной лампочки в люстре либо одной из групп осветителей. В этой ситуации приходится действовать способом проб либо ошибок.
Порядок действий с каждым типом выключателей можно представить в виде следующего метода:
- при одноклавишном варианте на выключателе имеются L и L1 –это значит, что к выходу подсоединяется только один отводящий проводник,
- в двухклавишном аналоге их придется попеременно подсоединять к каждой из выходной клемм, и глядеть какой из осветителей зажигается,
- на базе экспериментальных данных выбираются нужные контакты под обозначениями L1 и L2,
- в трехклавишном образчике способности расширяются: придется перебирать порядок подключения много раз (количество композиций из 3-х вариантов равно 6-ти).
Упростить последнюю операцию удается, если попеременно подсоединять «неопознанные» отводящие проводники с фазным проводом и следить, какие лампочки, группы либо осветительные приборы загораются.
Всякий раз после подключения еще одного провода и определения группы осветителей этот отвод подсоединяется к клемме, избранной конкретно для проверяемого потребителя. После чего функция управления данной цепью автоматом передается кнопке, переключающий механизм которой связан с этим контактом.
Обозначения на корпусе
Обозначения на корпусе выключателей
Кроме обозначения L на выключателе осветительных устройств у его рабочих контактов либо на корпусе встречаются другие знаки и значки.
В большинстве случаев производители применяют символический принцип маркировки 2-ух состояний коммутирующего устройства – включено и выключено. В качестве таких знаков обычно используются интуитивно понятные нуль и единица («0» и «1»). 1-ый из них соответствует состоянию «Выключено» либо ВЫКЛ и размещается в самой нижней зоне корпуса электрического устройства. 2-ой значок значит «Включено» (ВКЛ) и наносится в высшей части. Встречаются и такие редчайшие обозначения как стрелки, указывающие направление коммутации.
Ознакомившись с тем, что такое L на выключателе комнатного освещения, каждый желающий сумеет без помощи других подключить его к действующей электросети. В случае последней необходимости можно отремонтировать неисправный устройство. Этому также поможет умение разбираться в отличии маркировок у различных типов выключателей, выпускаемых разными производителями.
