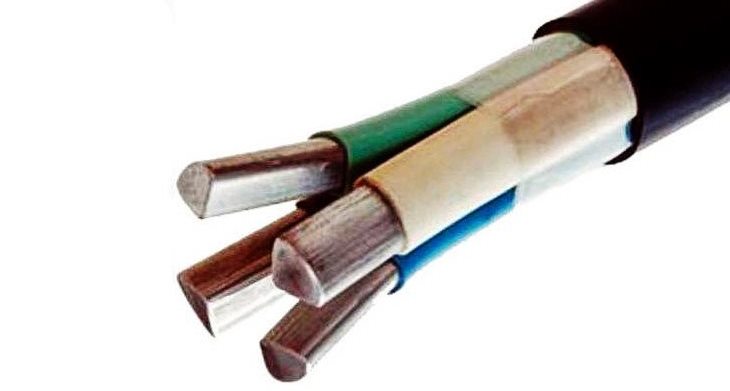

Вы уже понимаете, что кабель 1-го сечения может иметь различный поперечник жил. В главном наименьший чем положено. Это не очень отлично. В эталоне кабель с заявленным сечением обязан иметь соответственный поперечник. Если поперечник жил бывает различный, то соответственно и сечение тоже будет различное и соответственно кабель может пропускать через себя наименьший ток, чем ему положено. Как найти сечение кабеля по его поперечнику?
Все просто. Необходимо провести маленькие измерения и посчитать.
Что такое сечение токопроводящей жилы? Это площадь ее поперечного сечения. В главном жилы проводов, которые популярны в домашней электрике, имеют сечение круглой формы. Вспоминаем формулы из школьной программы. Как рассчитывается площадь круга? Если не вспомнили, то вот ниже две формулы:

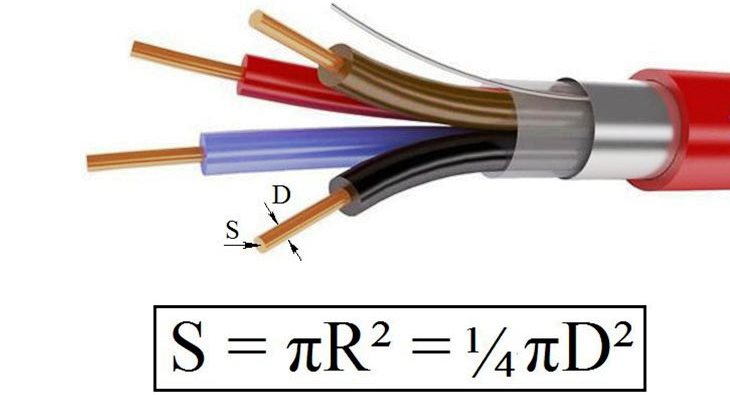

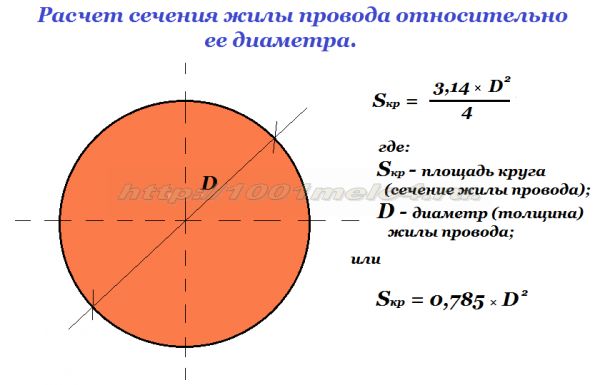

S=πR 2 либо S=πD 2 /4, где
π (пи) = 3,14 — неизменная величина;
R – радиус круга;
D – поперечник круга.
Осталось нам выяснить поперечник либо радиус токопроводящей жилы и подставить их в формулу. Так мы узнаем реальное сечение.

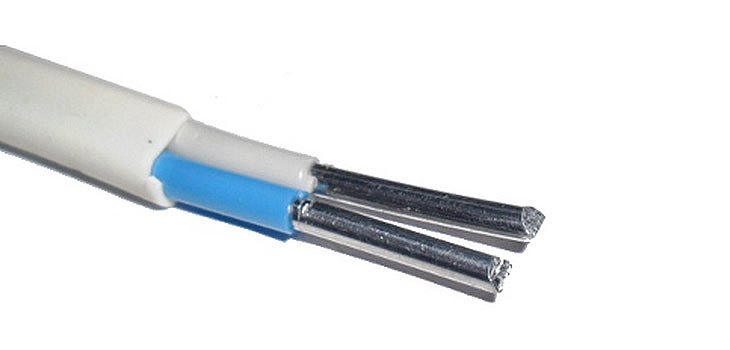

Как найти сечение однопроволочного кабеля по его поперечнику?

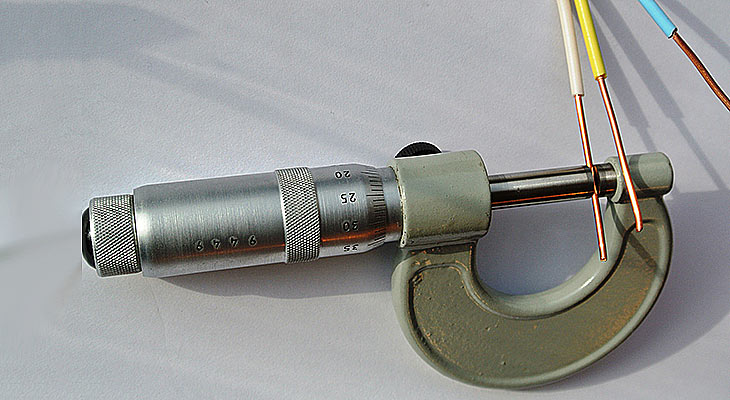

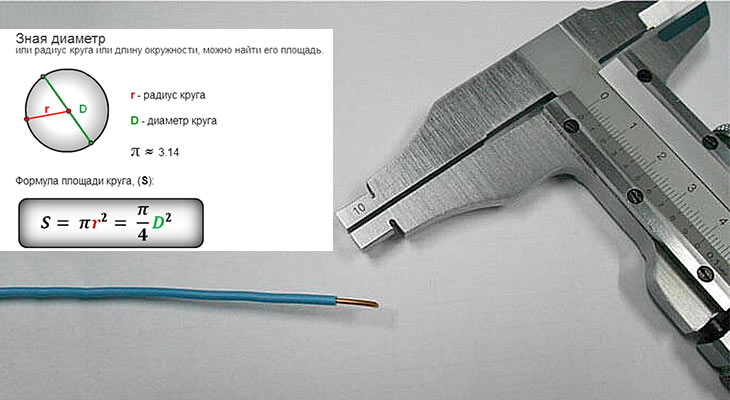

Для того дабы выяснить поперечник нам будет нужно штангенциркуль либо микрометр. 1-ый инструмент намного больше в ходу у людей. Он имеется и у меня. Поначалу необходимо мало зачистить жилу и произвести измерения. Нередко бывает, что и зачищать ее не приходится, так как сама жила довольно выступает из под изоляции. Все это можно выполнить в магазине во время выбора.

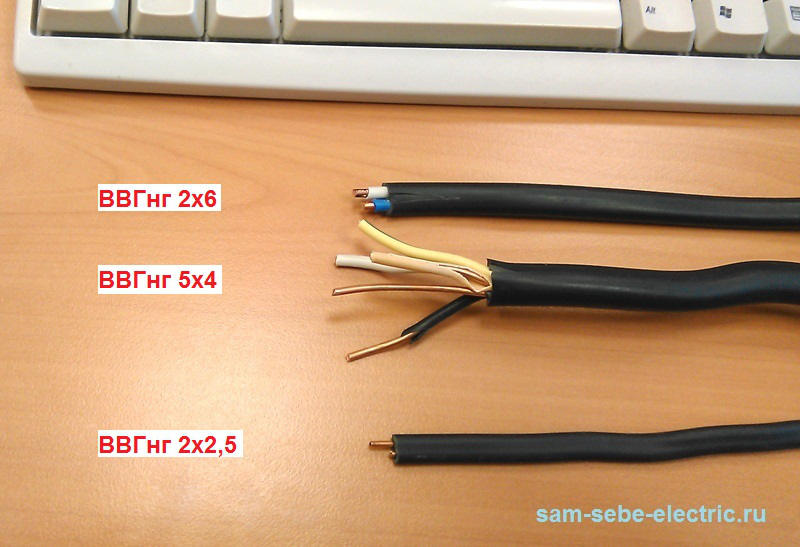

Для примера я взял из собственного загашника три кусочка кабеля, у каких на изоляции обозначено сечение. Это ВВГнг 2х2,5; ВВГнг 5х4 и ВВГнг 2х6.
Произвел измерение поперечника их жил и вот что у меня вышло:
| Марка кабеля | Поперечник жилы, мм | Рассчитанное сечение токопроводящих жил, мм 2 | Вывод |
| ВВГнг 2х2,5 | 1,7 | S=3,14х1,7х1,7/4=2,27 | Составляет 90,8% от заявленного сечения |
| ВВГнг 5х4 | 2,2 | S=3,14х2,2х2,2/4=3,79 | Составляет 94,8% от заявленного сечения |
| ВВГнг 2х6 | 2,7 | S=3,14х2,7х2,7/4=5,72 | Составляет 95,3% от заявленного сечения |
У меня вышли хорошие результаты. Нередко лицезрел и намного ужаснее. Данные кабели можно пускать в работу.
Для того дабы для вас всякий раз не высчитывать сечение на калькуляторе я привожу ниже табличку, которую можно брать с собой в магазин. Для вас остается только определять штангенциркулем поперечник жилы и ассоциировать его со значением в таблице.
| Сечение токопроводящей жилы, мм 2 | Соответственный поперечник для каждого сечения, мм | Наибольший поперечник однопроволочных медных жил по ГОСТу 22483-2012 (таблица С.1), мм | Наибольший поперечник многопроволочных медных жил по ГОСТу 22483-2012 (таблица С.1), мм |
| 1 | 1,13 | 1,2 | 1,14 |
| 1,5 | 1,38 | 1,5 | 1,7 |
| 2,5 | 1,78 | 1,9 | 2,2 |
| 4 | 2,26 | 2,4 | 2,7 |
| 6 | 2,76 | 2,9 | 3,3 |
| 10 | 3,57 | 3,7 | 4,2 |
| 16 | 4,51 | 4,6 | 5,3 |
| 25 | 5,64 | 5,7 | 6,6 |
Если ваши измерения поперечника жилы сильно меньше от данных в таблице, то таковой кабель лучше не стоит брать. Если сопоставить значения в 2-ух таблицах, к примеру, для сечения 2,5 мм 2 , то уменьшение в поперечниках на 0,03 мм дает уже уменьшение сечения в 10%. Учитывайте это.
Как найти сечение многопроволочного кабеля по его поперечнику?

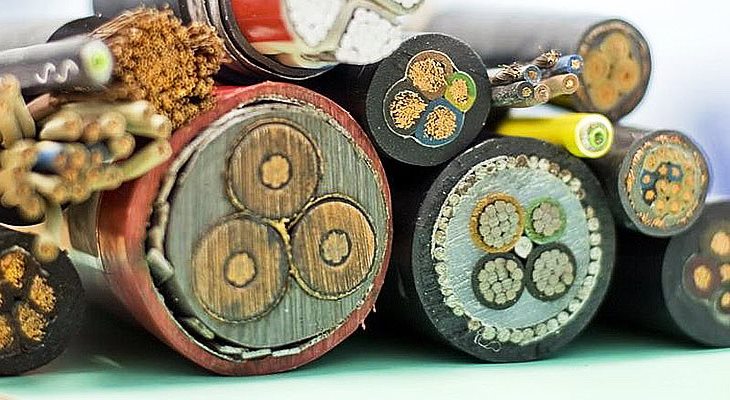

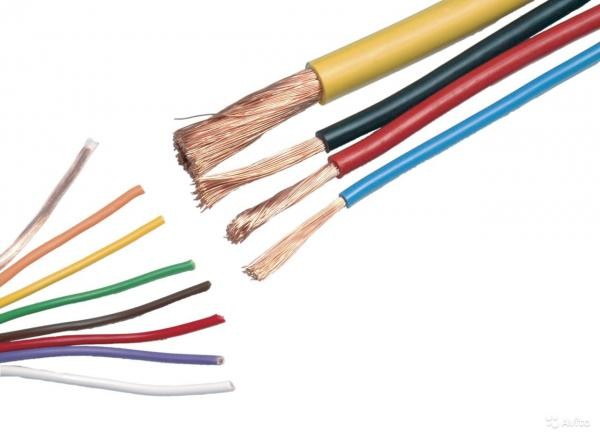

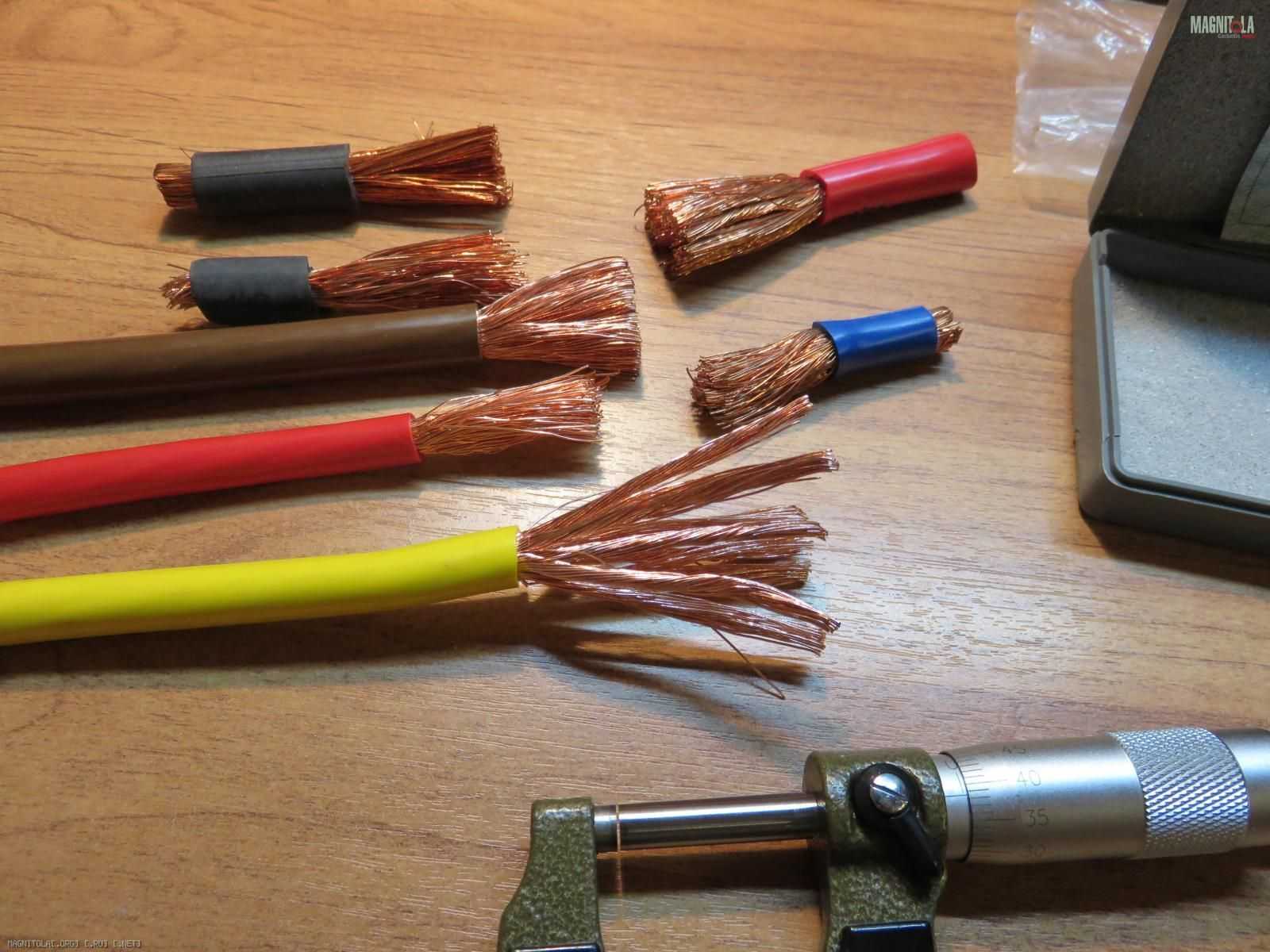

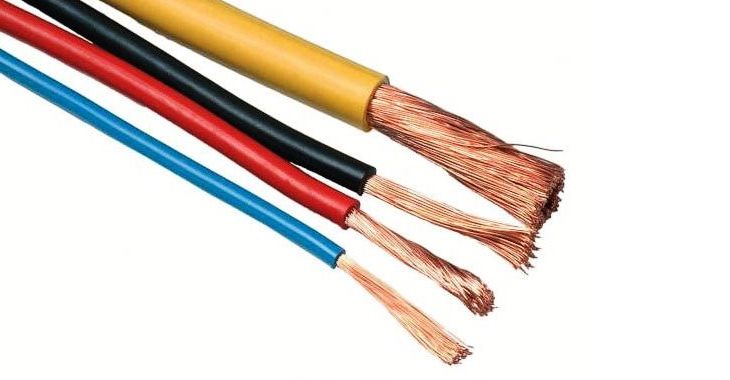

Здесь тоже все очень просто. Необходимо распушить проволочки провода и произвести измерения описанные выше для одной жилки. Потом нужно сосчитать количество проволочек и приобретенное значение помножить на сечение одной жилки. Так мы получим подходящий итог.
Это естественно очень твердый итог. По сути между проволочками в жилах есть небольшой зазор. Его учитывает коэффициент наполнения токопроводящей жилы. Это отношение площади поперечного сечения многопроволочной токопроводящей жилы к площади, ограниченной описанным около нее контуром.
Этот коэффициент меньше единицы. Многие его принимают равным 0,95. Это значит что приобретенное вами значение сечения жилы должно составлять 0,95 от заявленного сечения и это будет нормально.
Вопрос:
Сколько необходимо дам, дабы вкрутить лампочку?
Ответ:
Ни одной. Они предпочтут посиживать в темноте и ворчать.
Как найти сечение провода
Перед покупкой провода нередко появляются вопросы, связанные с его сечением. Нужно измерить поперечник жил, если проводится подсоединение к новейшей электрической точке. Трудности также появляются в этом случае, если на старенькой проводке отсутствует буквенная маркировка. Потому следует знать действенные методики измерения и их особенности. Из-за несовпадения маркировки проводов с реальным сечением жил может произойти неожиданная ситуация с противными и даже небезопасными последствиями прямо до аварий.
Определение сечения провода обзор действенных методик
Есть различные методы того, как найти сечение провода. Прежде всего вычисляют поперечник жилы, после этого можно проанализировать приобретенное значение.
№ 1. С помощью штангенциркуля
Есть ряд инженерных устройств, благодаря которым можно просто найти сечение провода по поперечнику. Это механический и электронный микрометр, механический и электронный штангенциркуль. Этот метод отличается точностью, но приобретение устройств оправдывает себя, если воспользоваться этим методом часто, а не один-два раза.
Основное преимущество данной методики заключается в способности замера на участке даже работающей полосы, к примеру в розетке.
Сечение провода определяют при помощи следующей формулы:
№ 2. С помощью карандаша и линейки

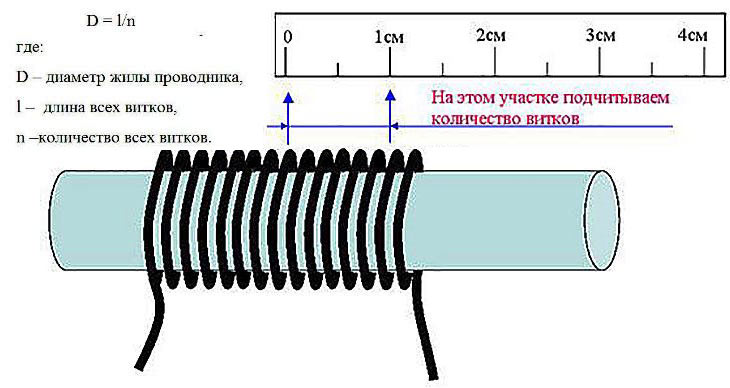

Есть обычный «дедовский» метод, как выяснить сечение провода при помощи проволоки, обычного карандаша и линейки.
Необходимо зачистить жилу от изоляции, потом плотно намотать ее на карандаш. Линейкой определяют общую длину намотки.
Потом необходимо поделить приобретенный показатель на количество жил. То значение, которое вы получите, это и есть сечение кабеля по поперечнику.
- от того, сколько намотано жил на карандаше, зависит точность результата. Малое количество витков составляет 15;
- витки должны очень прижаты друг к другу. Не должно быть свободного места, которое прирастит погрешность в расчетах;
- схожую функцию необходимо сделать пару раз, от этого зависит показатель точности.
- для расчета подходят только тонкие провода, так как толстый кабель проблематично наматывать.
- перед покупкой необходимо приобрести маленькой отрезок кабеля для измерения.
Определение сечения провода по поперечнику по таблицам
Это 3-ий метод того, как найти сечение провода. Внедрение таблиц сберегает ваше время, итог вследствие применения данной методики отличается наибольшей тонностью.

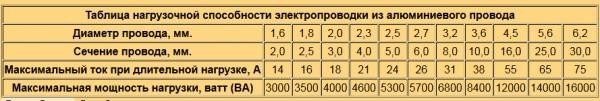

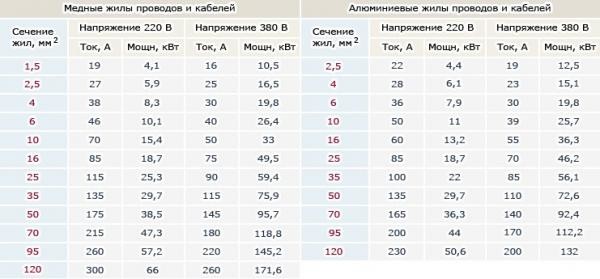

В первой колонке указан поперечник жил. Во 2-ой колонке обозначают поперечные сечения в квадратах.
Медные жилы
| Ток, А | 220 В | 380 В |
| 19 | 4,1 | 12,5 |
| 25 | 5,5 | 16,4 |
| 35 | 7,7 | 23 |
| 42 | 9,2 | 27,6 |
| 55 | 12,1 | 36,2 |
| 75 | 16,5 | 49,3 |
| 95 | 20,9 | 62,5 |
| 120 | 26,4 | 78,9 |
| 145 | 31,9 | 95,4 |
| 180 | 39,6 | 118,4 |
| 220 | 48,4 | 144,8 |
| 260 | 57,2 | 171,1 |
| 305 | 67,1 | 200,7 |
| 350 | 77 | 230,3 |
Дюралевые жилы
| Ток, А | 220 В | 380 В |
| 19 | 4,1 | 12,5 |
| 27 | 5,9 | 17,7 |
| 32 | 7 | 21 |
| 42 | 9,2 | 27,6 |
| 60 | 13,2 | 39,5 |
| 75 | 16,5 | 49,3 |
| 90 | 19,8 | 59,2 |
| 110 | 24,2 | 72,4 |
| 140 | 30,8 | 92,1 |
| 170 | 37,4 | 111,9 |
| 200 | 44 | 131,6 |
| 235 | 51,7 | 154,6 |
| 270 | 59,4 | 177,7 |
В земле (Медные жилы)
| Ток, А | 220 В | 380 В |
| 27 | 5,9 | 17,7 |
| 38 | 8,3 | 25 |
| 49 | 10,7 | 32,5 |
| 60 | 13,2 | 39,5 |
| 90 | 19,8 | 59,2 |
| 115 | 25,3 | 75,7 |
| 150 | 33 | 98,7 |
| 180 | 39,6 | 118,5 |
| 225 | 49,5 | 148 |
| 275 | 60,5 | 181 |
| 330 | 72,6 | 217,2 |
| 385 | 84,7 | 253,4 |
| 435 | 95,7 | 286,3 |
| 500 | 110 | 329 |
В земле (Дюралевые жилы)
| Ток, А | 220 В |
| 29 | 6,3 |
| 38 | 8,4 |
| 46 | 10,1 |
| 70 | 15,4 |
| 90 | 19,8 |
| 115 | 25,3 |
| 140 | 30,8 |
| 175 | 38,5 |
| 210 | 46,2 |
| 255 | 56,1 |
| 295 | 65 |
| 335 | 73,7 |
| 385 | 84,7 |
Как найти сечение многожильного провода
Характеристики каждого электрического устройства можно выяснить в паспорте (наклейке). Измеряется мощность в Ваттах. Разглядим на примере стиральной машинки.
Устройство имеет мощность 2,4 кВт. Применяется медный трехжильный кабель марки ВВГнг, его прокладывают таким макаром, дабы не было видно.
Показатель сечения кабеля по поперечнику не должен быть наименее 1,5 мм 2 . Для этих целей подойдет кабель ВВГнг 3*1,5.
Если вы используете розетку для подключения стиральной машинки, этого показателя будет полностью довольно. Для защиты кабеля будет нужно автомат с номинальным током 10А.
Этот метод изредка применяют для установки розеток. Идеальнее всего для розеточных линий применять медный кабель с сечением 2,5 мм 2 . Автомат устанавливают с номиналом 16 А.
Как выяснить сечение провода трехфазного мотора
Дабы найти сечение кабеля, довольно разглядеть пример.

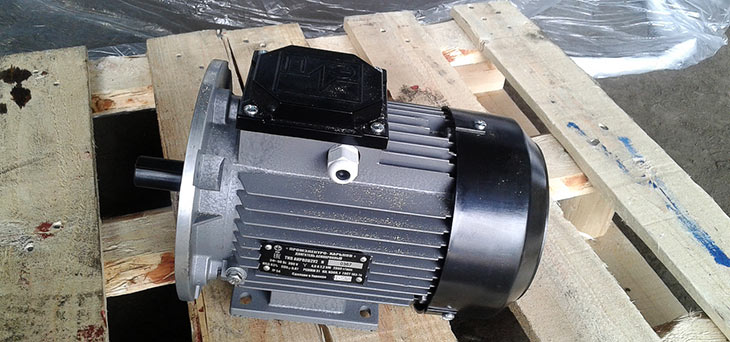

АИР71А4У2 трехфазный асинхронный мотор, мощность которого составляет 550 Вт. Обмотка подключена звездой на напряжение 380 В. Для выбора рационального сечения необходимо выяснить номинальный ток мотора, он составляет приблизительно 1,6 А.
Если наклейки на приборе нет, тогда необходимо пользоваться таблицами. При использовании медного кабеля выходит 1,5 мм 2 . Также это параметр можно выяснить по мощности употребления.
Выбор сечения медного провода по мощности для сети 220 в
- В процессе определения сечения провода по поперечнику нужно направить внимание на металл жилы. Характеризуется броским, насыщенным цветом медная, либо же дюралевая жила. Если цвет вызывает сомнения, тогда можно прийти к выводу о низком качестве. Скорее всего, производитель просто сберег на металле, используя для производства сплав металла.
- Для четкого определения сечений проводов глядят на жилы. При обычной толщине изделий вероятна такая ситуация, как уменьшение размера жилы компенсируется увеличением слоя изоляции.
- Спецы рекомендуют приобрести провод большего сечения. Стоит учесть, что припас мощности не сумеет разрушить качеству и работоспособности проводки.
- Расчет меняется, если идет речь о кабеле, так как состоит из нескольких проводов. Для получения очень четких характеристик необходимо найти поперечник каждого провода, потом суммировать приобретенные значения.
Прислушиваясь к опыту, советам профессионалов вы минимизируете риск ошибки в расчете, обезопасите себя таким макаром.
Есть различные методы определения сечения провода по поперечнику. Бывалые электрики в состоянии найти это значение в считанные минутки. Новеньким рекомендуют подобрать ту методику, которая поближе и понятнее конкретно для вас.
В каком соотношении находятся поперечник провода и его сечение
Провода и кабели
Создатель Aluarius На чтение 5 мин. Просмотров 590 Размещено 25.11.2015
Представьте для себя, что вы отыскали в собственных закромах старенькый электрический кабель, которым желаете пользоваться. Но перед вами стоит неувязка определения его сечения. На глаз это не найти, бирки, естественно, на нем не осталось. Что делать? Есть несколько методов, в базе которых лежит поперечник жилы. Другими словами, поперечник провода и сечение находятся в прямой зависимости друг от друга, чему доказательство формула круга, ведь форма сечения жилы является круг. Вот эта формула:
Потому и приходится прежде всего найти поперечник жилы.
Метод №1

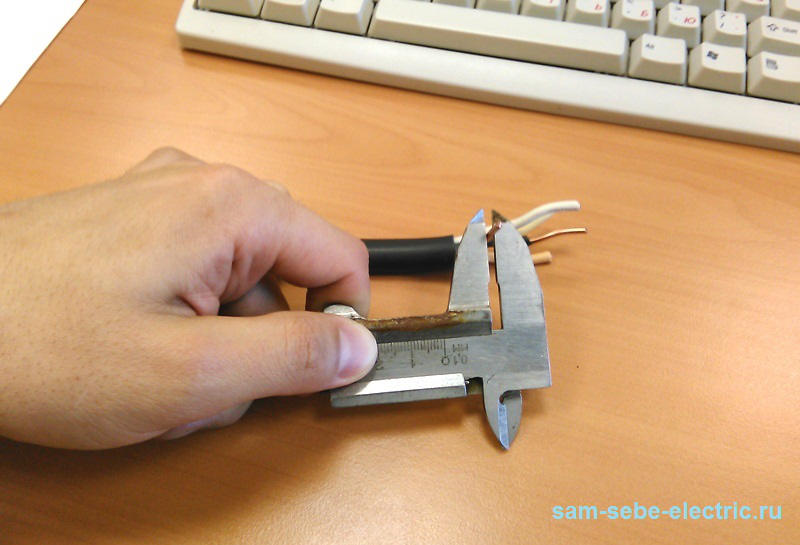

Для этого для вас пригодится штангенциркуль. Просто нужно зачистить жилу от изоляции и провести застыл поперечника. После этого приобретенное значение и подставляется в формулу круга. Вот для вас и площадь сечения провода.
Выскажемся так, что этот вариант самый обычный и самый четкий. Потому стоит в арсенале электрика держать этот измерительный инструмент.
Метод №2
Его можно применять на тот случай, если под рукою штангенциркуля не оказалось. Процесс определения этот сложный и просит определенной точности проведения всех его шагов. Итак, тут для вас пригодится либо карандаш, либо ручка, либо отвертка, либо неважно какая трубка из плотного материала (лучше железная). Вот метод действий:
- Снимается изоляция в длину см двадцать-тридцать.
- Сейчас наматываем проволоку на карандаш либо другой предмет, из обрисованных выше. Чем больше витков будет изготовлено, тем поточнее показатель. При всем этом наматывать витки нужно так, дабы они плотно прижимались друг к другу.
- Считается количество витков.
- Замеряется длина скрученных витков с помощью обыкновенной линейки, другими словами по карандашу от первого до последнего.
- Сейчас нужно провести одно математическое действие – поделить длину витков на их количество. Это и будет поперечник провода.
Естественно, он не самый четкий, так как все будет зависеть от того, как была проведена навивка жилы кабеля. Тут, как было сказано выше, основное значение имеет плотность витков. Сейчас можно значение поперечника провода подставлять в формулу площади круга.
Читайте также: Кабель ВВГнг-LS: технические свойства
Метод №3
Этот метод касается определения сечения провода по поперечнику многопроволочной жилы. На самом деле, все перечисленные выше способы подходят и под этот вариант, только с одним условием. Нужно жилу, если так можно выразиться, распушить. Избрать одну проволочку и замерить ее поперечник штангенциркулем либо пользоваться карандашом. После этого полученную величину нужно помножить на количество проволочек, подсчитать которые не составит огромного труда. Это и есть поперечник жилы, который подставляется в формулу сечения.
Метод №4
Это так именуемый табличный метод, другими словами, для определения площади кабеля для вас будет нужно таблица, где указаны главные характеристики изделия. Такая таблица есть и в вебе, так что заморочек отыскать ее у вас появиться не должно. Можно обратиться к таблицам ПУЭ, где также расписаны характеристики и характеристики электрических кабелей.
Зачем следует знать сечение провода
Всем понятно, что чем толще провод, тем больше токовые нагрузки он выдерживает, тем большей мощности к нему можно подключить бытовых устройств. Потому сечение кабеля – это основная черта, которая поможет избежать противных моментов, связанных с перегреванием электрической разводки, а соответственно и появлению пожаров.
Есть определенные нормы, в каких обсуждено, какое сечение (поперечник) провода должны устанавливаться под нужные токовые нагрузки. Эти нормативы определены правилами управления электроустановками (ПУЭ), где находятся таблицы. В них верно расставлены позиции, связанные с площадью, материалом, из которого делаются провода, и токовой нагрузкой либо мощностью употребления.
Но здесь есть один очень узкий момент, который должен знать клиент. Есть электрические провода, которые делаются по техническим условиям (ТУ), есть изготавливаемые по муниципальным эталонам (ГОСТам). Их отличия состоят в том, что изделия, сделанные по ТУ, тотчас владеют наименьшим поперечником жилы (процентов на десять-тридцать), а соответственно и сниженным сечением. А это является предпосылкой понижения токовой нагрузки, которую кабель может через себя пропустить. Плюс ко всему изоляция делается более узким слоем. К чему это может привести, наверняка, вы догадываетесь.
Потому рекомендация: если вами выбирается электрическая проводка, сделанная по техническим условиям, то рекомендуется выбирать ее сечение на порядок выше. Например, для вас по расчетам нужна кабель 1,5 мм², то лучше выбирать 2,5 мм². В действительности же данный показатель окажется площадью 1,8-2,0 мм².
Читайте также: Технические свойства кабеля МКЭШ
Как выяснить, по каким эталонам изготавливался провод?
- Во-1-х, это непременно указывается в сертификате свойства изделия.
- Во-2-х, можно проверить изоляцию. Если она мягенькая и стремительно снимается с жилы, то это совершенно точно материал, сделанный по ТУ.
- В-3-х, замерьте штангенциркулем поперечник провода. А потом, используя формулу круга, подсчитайте площадь жилы. В принципе, это можно выполнить на калькуляторе мобильника, другими словами, прямо в магазине. Если расчетное значение соответствует номинальному, то это гостовский материал. Если значение оказалось ниже, то это провод, сделанный по техническим условиям.
Заключение по теме
Видите ли, существует несколько методов, как можно выяснить и найти сечение провода по поперечнику жилы. Самый обычной – это номер один. Но в данном случае для вас пригодится штангенциркуль. Если под рукою есть веб, то можно пользоваться мировой сетью. Другими словами, каждый выбирает то, что ему комфортно в определенный момент времени.
