Как выяснить где фаза а где

Есть трансформатор (поглядеть на него можно здесь http://www.tehnari.ru/f168/t38928/) И я не могу выяснить где ноль, а где фаза (на вторичке) ? спецотвёртки нет, мультиметр уже есть но у него таковой функции нет

На вторичной нет ни нуля ни фазы.
Сообщение от Валерий (Сообщение 376600)
На вторичной нет ни нуля ни фазы.
Если только это не автотрансформатор.
Да, о нём я запамятовал.

Вообщем вопрос появился из-за подключения схемы(вот ссылка на тему http://www.tehnari.ru/f117/t38943/), итак вот на схеме есть четырёхпиновое питание с маркировкаой GRND. 4.5V. 30V. GRND, итак вот как выяснить где этот GRND.

А это точно он.Такие трансформаторы только так и матают.Падение просто меньше.
Сообщение от Nekroliks (Сообщение 376599)

На 2-ух столбах посиживают два электрика. Понизу проходит старушка. Один орет ей:"Бабушка, не подадите воооон тот провод?". Бабулька берет провод и направляется к столбу.
Электрик, уже не обращая на нее внимания, гласит другому:"Рассказывал для тебя ноль! А ты- фаза, фаза. ".

Сообщение от Shaj (Сообщение 376640)

:tehnari_ru_288::tehnari_ru_150::tehnari_ru_953:
Nekroliks GRND это вроде бы земля обычно желтозеленый провод.
На угад включи и спали:tehnari_ru_942:
А никакой бабушки вблизи нет?:tehnari_ru_102:
Сообщение от Shaj (Сообщение 376640)

Не бабушки нет и жёлто-зелёного провода тоже нет, два бардовых и два сероватых 4,5V и 30V Лучше я не буду глумиться над бабульками и пойду куплю для себя спецотвёртку. скока она стоит то??

А если один конец мультика запихать в розетку лишь на 0 вот для тебя и спец отвертка. Если есть земля еще лучше.

люд, да вы не найдеие 0 либо фазу, ведь они будут после выпрямления! Ну они есть, но вот они 50 раз в сек. изменяются;)50гц

Не, отыскать можно, но нужно приобрести отвертку, она светит когда касаешься фазы, и не светит если ноль(см. картину).

Сообщение от Игорь 16 (Сообщение 376676)

0 и фаза переменный ток + — неизменный ток вроде так.
Сообщение от Nekroliks (Сообщение 376695)

Можно и мультиметром проверить если один щуп заземлить.
Как заземлить один щуп мультиметра??
Сообщение от AmGadm (Сообщение 376696)
0 и фаза переменный ток + — неизменный ток вроде так.
ДА. После выпрямления — нет ни нуля ни фазы, а есть "+" и "-":tehnari_ru_184:
Ты постоянку не можеш отыскать, либо что? На сколько я знаю трансформатор не выпремляет ток.

Ну я и не говорю что он выпремляет ток, ток выпремляет диодный мостик (Диодный мост — Википедия), А ток мне нужен ПЕРЕМЕННЫЙ, и необходимо знать где ноль, дабы не сжечь один аксессуар.

Сообщение от Nekroliks (Сообщение 376709)

Я же говорю, в переменке они же изменяются!:tehnari_ru_744: Т. е. вы рискуете сжечь аксессуар! Панятие фаза иноль и панятие, дабы не сжечь -не совместимы так сказать! И дабы отыскать их ставь мост, а панятие нужен переменный и чтобы не сжечь неподходит! :tehnari_ru_182: На то и переменка дабы 50 раз(гц) в росии изменяться!!

Переменный ток исключительно в замкнутой сеты, на сколько мне понятно, так что, даже в розетке, один из контактов — фаза.

Я не помню как именуется, но есть таковой индикатор, в виде отвертки.

Сообщение от Игорь 16 (Сообщение 378358)

Я же говорю, в переменке они же изменяются!:tehnari_ru_744: На то и переменка дабы 50 раз(гц) в росии изменяться!!

Игорь, Вы глубоко неправы. В бытовой сети применяется только фазное напряжение, т.е. в каждой розетке один из контактов — это "0" либо "Земля", а вот потенциал ДРУГОГО вправду изменяется 50 раз за секунду, становясь то положительным, то отрицательным относительно земли. Отыскать кто из них кто в розетке вправду можно при помощи отвертки-индикатора (стоит она копейки). И вообщем, этот инструмент необходимо иметь в любом случае. К примеру, если вы монтируете проводку, то безотступно рекомендуется, в целях безопасности, все выключатели, размыкатели, предохранители, автоматы врезАть конкретно в фазный провод, а не в нулевой.

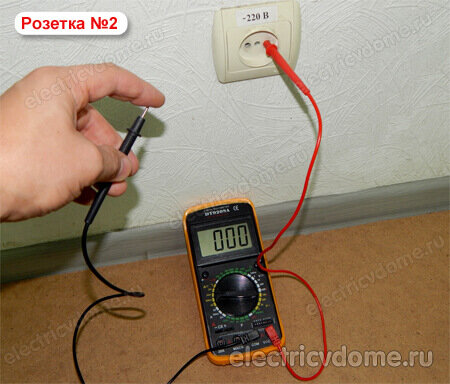

Если нету под рукою индикатора, но есть тестер, то в принципе можно найти ноль и фазу в розетке, измерив напряжение между каждым из контактов и каким-либо заранее заземленным железом. Правда, в современных домах отыскать таковое не просто — ранее это были, к примеру, водяные и отопительные трубы-стояки, но на данный момент, ввиду перехода на пластмассовые трубы, это отпадает. Зато в современных квартирах нередко специально проводят отдельную земельную шину (для подключения стиральных машин и др.) — можно применять ее.

Сообщение от Nekroliks (Сообщение 376709)

Переменный ток — это ток, направление и величина которого изменяется во времени. Посреди переменных токов главным является ток, величина которого меняется по синусоидальному закону. В данном случае потенциал каждого конца проводника меняется по отношению к потенциалу другого конца проводника попеременно с положительного на отрицательный и напротив, проходя при всем этом через все промежные потенциалы (включая и нулевой потенциал). В итоге появляется ток, безпрерывно изменяющий направление: при движении в одном направлении он увеличивается, достигая максимума, называемого амплитудным значением, потом спадает, на некий момент становится равным нулю, позже вновь увеличивается, но уже в другом направлении и также добивается наибольшего значения, спадает, дабы потом вновь пройти через ноль, после этого цикл всех изменений возобновляется.
Время, за которое происходит один таковой цикл (время, включающее изменение тока в обе стороны), именуется периодом переменного тока. Количество периодов, совершаемое током в секунду, носит название частота. Частота измеряется в герцах, один герц соответствует одному периоду за секунду.

Как найти где ноль и фаза с помощью мультиметра

Найти где ноль и фаза при помощи индикаторной отвертки не составит труда. А что делать если под рукою ее не окажется? Воспользуйтесь обыденным мультиметром. Есть маленькая хитрость, с помощью которой можно не только лишь определять напряжение мультиметром, но и фазный провод где-либо.

Как найти где ноль и фаза мультиметром

Сперва нужно установить мультиметр на измерение переменного тока и на наибольшее напряжение. В данной модели это «750 В».

Удостоверьтесь что клеммы включены в правильные гнезда для измерения напряжения, а не тока.

Данные два шага нужно проконтролировать с ювелирной точностью, по другому будут неблагоприятные последствия.

Сейчас нужно отыскать заземление. Это, например, может быть водопроводный кран.

Корпус посудомоечной либо стиральной манины.

Заземляющий контакт розетки.

Когда заземление найдено, вторым щупом производим поиск фазы.

Как присоединенный мультиметр показал высочайшие значение — в проводнике фаза.

Советы

Почти все «опытные» электрики советуют заместо «земли» брать свободный контакт щупа в руки и применять свое тело как заземление — от всей души не рекомендуется это делать, так как при мельчайшей ошибке вы сможете оказаться под напряжением и в следствии чего получить разряд электрического тока.
2-ое. Если длины щупа не хватает до заземляющего контакта, его нужно удлинить хоть каким проводом.
Не используйте как заземление газовую трубу даже для измерения.

Смотрите видео

Особо увлекательное

Как при боковом подключении вынудить длиннющий радиатор греть

Дедовский метод бесконтактной очистки дымопровода печи

Как выполнить антенну для цифрового телевидения без паяльничка и

Читайте по теме: Завышенное напряжение в сети 220

5 лайфхаков по ремонту сломанного домашнего инструментария и не только лишь

Как переработать велик с цепного привода на карданный

12 стремительных приспособлений и лайфхаков для любого ремонта в

«Сделай сам – своими руками» — веб-сайт увлекательных самоделок, изготовленных из подручных материалов и предметов в домашних критериях. Пошаговые мастер-классы с фото и описанием, технологии, лайфхаки — все, что необходимо для рукоделия истинному мастеру либо просто умельцу. Поделки хоть какой трудности, большой выбор направлений и мыслях для творчества.

Фазы А В С как найти

Хороший денек.Почетаемые господа электрики все почаще встает неувязка найти где у меня фаза А а где В и С.Приборы естественно в продаже лицезрел только все не приобретешь за деньги. Может кто в теме как это выполнить традиционными средствами,может что самодельное не сильно сложное сделать можно для такового определения. Спасибо.

Просмотр профиля
Личное сообщение

Регистрация: 24.10.2009 Ноябрьск Сообщений: 13129
14.07.2013 в 07:07

электрикваня написал :
Почетаемые господа электрики все почаще встает неувязка найти где у меня фаза А а где В и С.

Найти одноименность фаз можно только прозвонкой жил от источника питания либо поочередной подачей напряжения на одну фазу.
Но,- схожее мероприятие нужна только для сетей 35 кВ и выше. В других случаях идет речь только о порядке чередования фаз.

электрикваня написал :
Приборы естественно в продаже лицезрел только все не приобретешь за деньги.

Более обычное решение приборы подобные этому
Вот выбор
Вот более доступное решение вопроса 800 рублей.

электрикваня написал :
Может кто в теме как это выполнить традиционными средствами,может что самодельное не сильно сложное сделать можно для такового определения.

Люд определяет корректность чередования фаз направлением вращения трехфазного асинхронного электродвигателя.

А зачем для вас это нужна, если не тайна?

Просмотр профиля
Личное сообщение

14.07.2013 в 08:10

Тоже столкнулся с таковой неувязкой. В провинции что обычной и дешевенький что накрученный типа токовые клещи с мультиметром и таковой функцией как определение чередования фаз не приобретешь за деньги.А вот станочки на заводе что не купят так там непременно стоит коробка которая на чистом японском либо китайском языке чета там пишет и не врубается.Эти паразиты даже в печку такую хрень запихнули,уж для чего ТЭНам необходимо то чередование правильное нам в жизни не осознать.Короче отыскал на другом форуме спаял за пол часа,деталей купил в телемастерской на пару сотен совместно с коробкой в которую все и запихнул. Работает отлично.Да неонки поставил какие попались кондер тоже чуть-чуть не таковой,резисторы правда как в схеме.

Просмотр профиля
Личное сообщение

Регистрация: 03.08.2012 Нижний Новгород Сообщений: 9616
14.07.2013 в 08:29

ПPOPAБ написал :
Но,- схожее мероприятие нужна только для сетей 35 кВ и выше. В других случаях идет речь только о порядке чередования фаз.

Время от времени инспектировать соответствие фаз приходится даже в сетях 0,4кВ. К примеру в кольцевых сетях, в системах АВР и т.п. Но для обыденного конечного оборудования принципиально конкретно чередование

Просмотр профиля
Личное сообщение

14.07.2013 в 08:47

Так же что можно добавить с 4 приобретенных мной неонок (больше в мастерской не было) две оказалось сияют зеленоватым а две оранжевым цветом (пробирки у всех матовые) так я вывел три провода с коробки фаза А желтоватый,другие сделал так.Зеленоватый провод отвечает за зеленоватую неонку красный за оранжевую,а сейчас какая неонка светится на том проводе означает фаза В и будет.Так же необходимо кропотливо смотреть дабы все три провода имели точный контакт с фазами, по другому можно напороться. Если к примеру желтоватый не подключили то сияют обе неонки это не неудача естественно. А вот если один из проводов что на неонки идет не подключили тогда светится неонка на другом не взирая "В" у вас там в реале либо "С" Это необходимо держать в голове и для спокойствия я просто эти провода меняю при определении. Лучше дважды удостоверится что не ошибся.

Просмотр профиля
Личное сообщение

14.07.2013 в 08:56

ksiman написал :
Но для обыденного конечного оборудования принципиально конкретно чередование

Не мужчины простите написал наверное не совершенно верно.Естественно меня интересует конкретно ЧЕРЕДОВАНИЕ фаз.
Ылектрик схемку поглядел спасибо это вправду легко,даже и брать мне ничего не нужно на работе думаю найду в спаленных блоках.Разве что неонки необходимо отыскать где приобрести.
Я верно сообразил что вы поставили не те что в схеме а те что подвернулись?

Просмотр профиля
Личное сообщение

14.07.2013 в 09:07

Да мы же земляки,приезжаешь в Ростов на дону на радио-рынок там этих неонок море разливное,есть такие типа для индикации в собственном корпусе разноцветные и прекрасные,только стоимость 250 рублей штука. А в теле-мастерской где я брал они типа валялись пару лет и продали мне их по 15 рублей,как никому не подходящую запчасть.
Да те что мне продали 70 годов прошедшего века не имели никаких опознавательных буковок (все стерлось)на одной предположительно написано 25 типа вольт и все.Конденсатор я поставил один но на 0,047 мкф,просто запамятовал их (те что в схеме) в той мастерской приобрести.Один черт все работает отлично,здесь мужчины приезжали нам промышленный кондишен устанавливали и там чередование необходимо знать и у них был устройство. Так я по тому устройству инспектировал, и главное как эта хрень с неонками в работе проще. Ткнул три конца и вызнал а устройство там несколько кнопок надавить, так он к тому же задумывается зараза пока итог напишет.

Просмотр профиля
Личное сообщение

Регистрация: 25.05.2006 Москва Сообщений: 33827
14.07.2013 в 11:03

электрикваня написал :
Ылектрик схемку поглядел спасибо это вправду легко,даже и брать мне ничего не нужно на работе думаю найду в спаленных блоках.Разве что неонки необходимо отыскать где приобрести.

Мне так думается, что ЭИ-5001 проще приобрести.

Просмотр профиля
Личное сообщение

14.07.2013 в 13:28

avmal , Вы не поверите но приобрести нереально,это может быть проще в Москве.Я к примеру сейчас обойдя все известные мне магазины так и не сумел приобрести НВИ на 4-6мм2 и дабы сама вилочка была под винтик 5мм. Сильно вы там в Москве далеки от осознания нашей жизни и наших заморочек. Толи мы инопланетяне толи вы,это без обид просто живем мы в различных странах и говорим на различных языках,только буковкы в сообщениях похожие и все.Я от всей души сожалею что Москва это не Наша родина,грустно но факт.

Просмотр профиля
Личное сообщение

Регистрация: 20.12.2009 Москва Сообщений: 5472
14.07.2013 в 14:25

электрикваня написал :
Вы не поверите но приобрести нереально

Собрал для себя сам. Работает потрясающе. Себестоимость 0 руб. 00 коп.

Схема обычного фазоуказателя показана на рис. 1. Он позволяет найти порядок следования фаз в трехфазных электросетях с нулевым проводом, с которым соединяют клемму ХТЗ устройства, а клеммы ХТ1 и ХТ2 подключают к двум из 3-х фазных проводов.
Представим, напряжение, приложенное к клемме ХТ1, отстает по фазе на 120° от напряжения на клемме ХТ2. Этой ситуации соответствуют графики на рис. 2. Благодаря диодику VD1 ток Iуе в цепи управляющего электрода тиристора VS1 течет исключительно в течение положительных полупериодов напряжения на клемме ХТ2. В момент t1 когда напряжение на клемме ХТ1 и аноде тиристора становится положительным, последний раскрывается и остается открытым до окончания полупериода (момента t2).
Номинал резистора R1 избран таким макаром, что лампа HL1 светится в полный накал, сигнализируя, что порядок следования фаз соответствует маркировке клемм (ХТ2 — "А", ХТ1 — "В", фаза, оставшаяся неподключенной, — "С").
Если фазные провода соединены с устройством в оборотном порядке ("А" — к ХТ1, "В" — кХТ2), фаза тока управляющего электрода тиристора отстает на 120° от фазы анодного напряжения (рис. 3). Сейчас тиристор раскрывается в момент и запирается в момент t4. Среднее значение тока, протекающего через лампу HL1, существенно меньше, чем в прошлом случае, потому она светится очень слабо либо совсем не светится Интервалы, в течение которых через лампа HL1 течет ток, на рис. 2 и 3 заштрихованы В качестве VS1, не считая обозначенного на схеме, применимы тиристоры T112-10-5, КУ202Н. Диодик КД105В можно поменяет хоть каким из серии КД209. HL1 — лампа накаливания на 26 В, 0,12 А, но по дойдет и другая с номинальным TOKOМ более тока удержания использованного тиристора.
Нужно только подобрать резистор R1 соответственного номинала и мощности. Выборка резистора будет нужно и в этом случае если номинальное линейное напряжение в сети отличается от 220 В.
Детали фазоуказателя смонтированы в корпусе из изоляционного мамы ала подходящих размеров, на фронтальной панели которого установлены клеммы ХТ1 —ХТЗ и патрон с лампой HL1.
