Как найти полярность выхода усилителя?
Извиняюсь за делитанский вопрос.
На деньках подключил динамик к усилителю и при включение усилителя идет щелчек и дифузор двигается наружу на одном канале, а на другом вовнутрь. Это верно, если нет то подскажите как верно должно быть и как это проверить?
Это я мучаю Барк -068 и цвет разъемов не внушает довереия
Нередкий гость Регистрация 18.01.2005 Адресок столица россии Сообщений 439
Re: Как найти полярность выхода усилителя?
Сообщение от yuriy_za
двигается наружу на одном канале, а на другом вовнутрь.
1. Фсягда?
2. У колонок верная полярность?
3. Провода не спутаны?
4. Которые контакты соединены между собой — минусовые.
5. Откройте усил и поглядите.
Был постоянный потпищег.
Регистрация 04.05.2005 Адресок Казань Сообщений 3.315
Re: Как найти полярность выхода усилителя?
А заодно, прошу прощения, сообщите мNе, дятлу, шоб хоть под старость вызнал, где "плюс", а где "минус" на старенькых русских колоночных разъемах. Ибо лом копаться в кишках усилителей. И дыбать первую попавшуюся схему в Сетке тоже лом.
Миниатюры
№39 Регистрация 15.07.2003 Сообщений 2.729
Re: Как найти полярность выхода усилителя?
Штырёк сигнал, лопатка общий.
Регистрация не доказана Регистрация 28.06.2005 Адресок Казань Возраст 30 Сообщений 523
Re: Как найти полярность выхода усилителя?
А если проще штырек+ и лопатка-
Был постоянный потпищег.
Регистрация 04.05.2005 Адресок Казань Сообщений 3.315
Re: Как найти полярность выхода усилителя?
Понятно, мужчины, спасибо.
RuslanSub, в 99% ты прав, но старенькый Ослик Иа хитрее, так как в природе случались варианты с "+" на корпусе.
№39 Регистрация 15.07.2003 Сообщений 2.729
Re: Как найти полярность выхода усилителя?
Он прав исключительно в 50% случаев, напряжение-то переменное. И совсем непринципиально, какое у усилителя питание.
Был постоянный потпищег.
Регистрация 04.05.2005 Адресок Казань Сообщений 3.315
Re: Как найти полярность выхода усилителя?
Ослик Иа, уж не намёк ли это на постоянку на выходе, сеньор?
№39 Регистрация 15.07.2003 Сообщений 2.729
Re: Как найти полярность выхода усилителя?
Завсегдатай Регистрация 15.09.2004 Адресок Пермь Возраст 31 Сообщений 3.183
Re: Как найти полярность выхода усилителя?
Лично я привык опускать минус динамика на корпус усилителя.
Ну и для проф. техники это эталон.
Каковой поп, такой и приход
Был постоянный потпищег.
Регистрация 04.05.2005 Адресок Казань Сообщений 3.315
Re: Как найти полярность выхода усилителя?
Ослик Иа, государь, что-то Вы меня совершенно зашугали. Я уж подумываю, не существует ли, кроме двуполярного и однополярного питания — чего-то третьего.
№39 Регистрация 15.07.2003 Сообщений 2.729
Re: Как найти полярность выхода усилителя?
Негоже сорокалетнему Нагеме шугаться. Задайте определенный вопрос, только чур, вопрос должен быть верно сформулирован. Уверен, что в процессе формулирования без помощи других будет найден ответ.
Смотрю на цифру 666 сообщений, издаю сатанинский смех.
Был постоянный потпищег.
Регистрация 04.05.2005 Адресок Казань Сообщений 3.315
Re: Как найти полярность выхода усилителя?
Из принципа взял "В7-35" и пощупал выход "Вега-109".
И будем считать, что ноль милливольт неизменного напряжения во время проигрывания некий испытательной песенки вызвали неспешное покраснение моих щёк.
Просто как-то с юношества привык интегрировать понятия "минус питания" и "минус динамика".
Очень благодарен за науку, ровесник.
Завсегдатай Регистрация 16.01.2006 Адресок Львов Украина Возраст 62 Сообщений 1.165
Re: Как найти полярность выхода усилителя?
Сообщение от Ортхэннер
Лично я привык опускать минус динамика на корпус усилителя.
Ну и для проф. техники это эталон.
а если ни одна из клем с корпусом не соединена
полный песец Регистрация 02.03.2005 Адресок Jerusalem Возраст 58 Сообщений 1.054
Re: Как найти полярность выхода усилителя?
Сообщение от Nagema
Просто как-то с юношества привык интегрировать понятия "минус питания" и "минус динамика".
Сообщение от VASILI
а если ни одна из клем с корпусом не соединена
Тогда лучше заместо минус-плюс гласить холодный/жаркий конец либо сигнал/возврат. На худенький конец, красный/черный.
Так как здесь переменка, то речь не о полярности, а о фазировке.
Просто проверяется батарейкой на 1,5в — куда диффузор качнется.
Завсегдатай Регистрация 16.01.2006 Адресок Львов Украина Возраст 62 Сообщений 1.165
Re: Как найти полярность выхода усилителя?
Сообщение от Vidalgo
Тогда лучше заместо минус-плюс гласить холодный/жаркий конец либо сигнал/возврат. На худенький конец, красный/черный.
Так как здесь переменка, то речь не о полярности, а о фазировке.
Просто проверяется батарейкой на 1,5в — куда диффузор качнется.
я вообщем не вижу предпосылки спора полярность животрепещуща в концертной деятельности когда УС много и они различные тогда возникают вопросы
фазировки
Полярность диодика
Диоды – это электронные приборы, работа которых находится в зависимости от корректности их подключения в схему. Включение должно осуществляться с соблюдением полярности самого устройства.

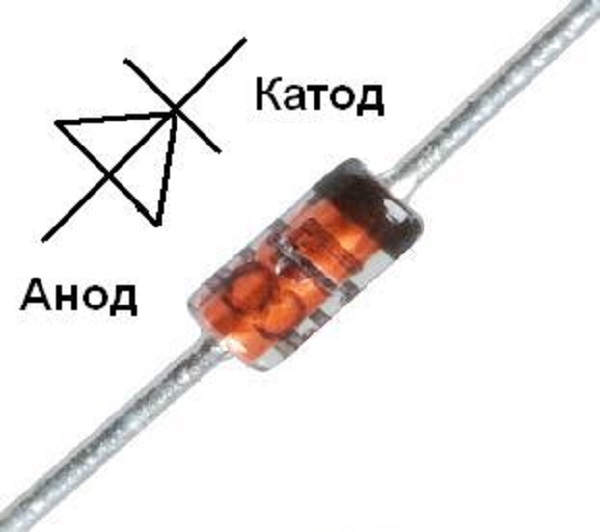

Вид изделия, условное обозначение
Принципиально! При подключении двухполюсника в неправильной полярности вероятны появление недлинного замыкания, выход из строя всего оборудования схемы.
Особенности функционирования
Диоды, при подаче на них напряжения, имеют свойство проводить ток исключительно в одном направлении. При оборотном его включении неизменный ток протекать не будет.
Дабы не ошибиться, впаивая двухполюсник в схему, нужно выяснить, где у диодика плюс, а где минус. Это нетрудно выполнить, если на устройстве есть надлежащие маркировки. Нередко на корпусе нет тривиальных признаков обозначения полюсов. В таких случаях определение катода и анода осуществляется другими методами.
Методы определения полярности
Любой из приёмов определения положительного и отрицательного полюсов отличается друг от друга и применяется в разных определенных ситуациях. Условно методы можно поделить на четыре группы:
- При помощи тестера (мультиметра);
- По внешнему облику;
- Включением в цепь питания;
- По технической документации.

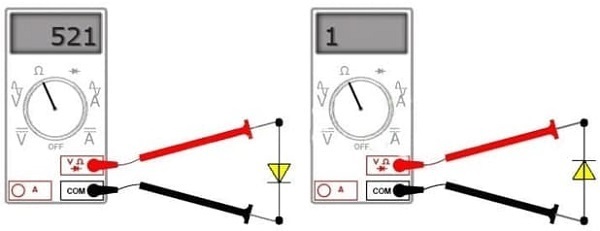

Как найти полярность тестером (мультиметром)
Один из самых обычных и надёжных методов определять полюсы – средством мультиметра (тестера). Для этого нужно:
- Перевести устройство в режим омметра либо режим проверки диодика;
- Подключить провод с красной изоляцией, на который подаётся плюс, к одному из выводов устройства;
- Проводник с темной изоляцией, на который подаётся минус, подключить ко второму выводу двухполюсника.
- Поменять очередность подключения щупов к выводам устройства. Полярность будет правильной, когда на экране появятся численные значения. Тогда контакт красного цвета будет подключен к аноду, а темного – к катоду.
Определение полярности
При осуществлении режима проверки диодов эти характеристики находятся в спектре 500-1200 мВ. В режиме измерения они будут приблизительно такими, как показано на рисунке выше. Единица значит предельное превышение либо бесконечность.
Направьте внимание! Выпускается огромное количество двухполюсников специального предназначения, итоги измерений которых могут иметь необыкновенный итог. К ним относятся, к примеру, стабилитроны, варикапы, диоды Шоттка.

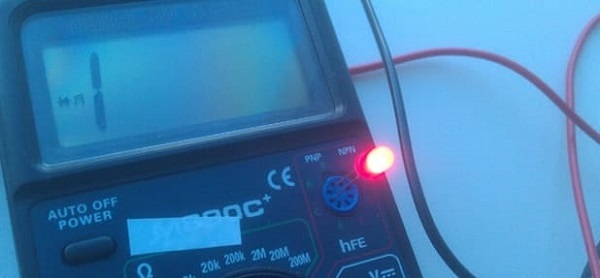

Не считая этого, при помощи тестера полярность светодиода может определяться в режиме Hfe. Для этого нужно:
- Включить тестер в соответственный режим работы (Hfe);
- Воткнуть светодиод в гнездо для транзисторов, в место, помеченное как PNP. Длинноватая ножка двухполюсника должна войти в отверстие Е, маленькая – в С.
Определение полярности в режиме Hfe
Дополнительная информация. Метод Hfe можно также применять, если необходимо проверить светодиод в виде smd. Для этого довольно воткнуть в Е и С портняжные иголки и прикоснуться к ним контактами двухполюсника.
Как найти полярность по внешнему облику
Полярность можно расшифровать при зрительном осмотре устройства. При изготовлении двухполюсников производители наносят на них специальную маркировку, позволяющую в предстоящем верно их идентифицировать.
Это могут быть:
- точки, кольцевые полосы, находящиеся поближе к аноду,
- заостренная форма устройства со стороны плюса, плоская – со стороны минуса,
- знаки плюс и минус на корпусе (в огромных устройствах).
Внешний облик DIP-элементов поможет найти положительный и отрицательный полюсы по следующим признакам:
- Вывод анода длиннее, чем катода;
- Размер анода меньше, модель катода припоминает форму флага;
- При мощности выше 1 Вт на ножке анода имеется маркировка «+».
Направьте внимание! Если светодиод уже был применен в схеме, то размеры ножек могут не соответствовать данным вначале характеристикам.
У СМД-светодиодов:
- Обозначение катода создают в виде среза корпуса;
- Теплоотвод располагают поближе к аноду;

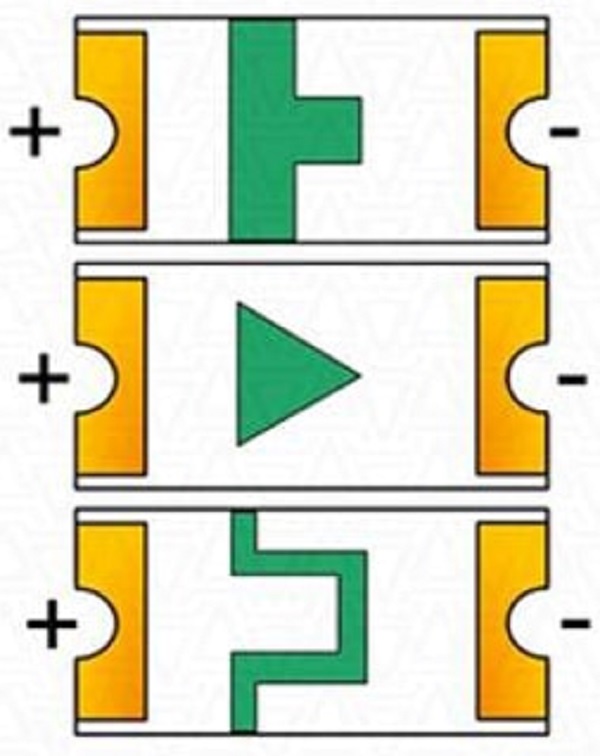

- Треугольник, пиктограммы «П», «Т» наносят на поверхность устройства. Треугольник указывает направление движения тока и место расположения катода.
Определение полярности на SMD 1206
Дополнительная информация. Есть производители, не соблюдающие принятые эталоны производства SMD. В таких моделях непременно обозначение полюсов знаками «+», «−».

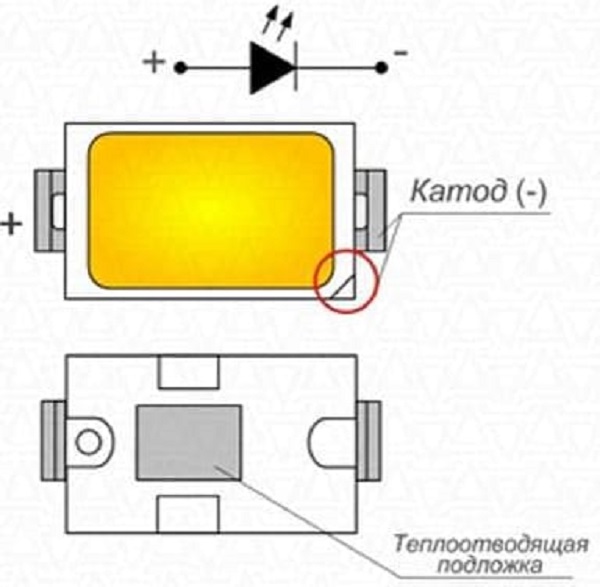

Место расположения катода в СМД может быть обозначено в виде среза угла корпуса.

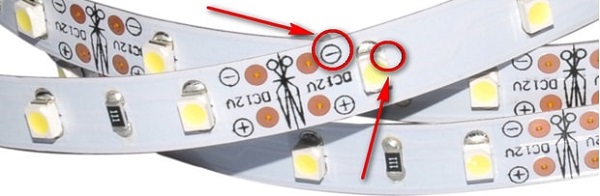

Полярность SMD на led ленте
Подобные маркировки катодов используются в светодиодных лентах SMD 3528. В SMD 5630 срез корпуса аналогично показывает на катод.
Определение распиновки по теплоотводящей подложке
Где у массивного диодика плюс и минус, поможет осознать внимательное рассматривание внешнего облика устройства.

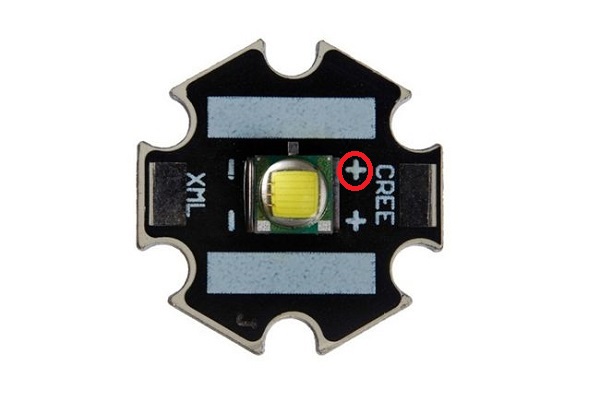

Распиновка массивных световых двухполюсников
На рисунке красным обведён положительный полюс – анод устройства, мощностью 10 ватт.
Как можно найти полярность диодика по мере надобности его замены в имеющейся схеме? Распайка световых двухполюсников в лампах (прожекторах) осуществляется на пластинке из алюминия, сверху которой наносится слой диэлектрика с токоведущими дорожками. Сверху обычно имеет место белоснежный слой, на котором указываются свойства ресурса питания, распиновка.
Определение полярности методом подачи питания
Когда по внешнему облику не удается найти размещение выводов двухполюсника, и нет под рукою тестера, следует применять способ подключения устройства в простейшую схему, состоящую из источника питания (батарейки 3 В) и лампочки.

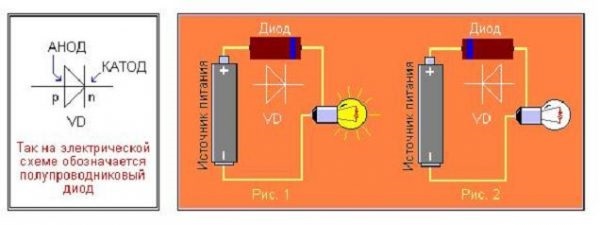

Определение полюсов при помощи лампочки
Если при включении лампочка зажигается, то «+» батарейки соединили с положительным полюсом – анодом. В данном случае устройство пропускает через себя ток. Если источник света не зажигается, то соединение произвели с катодом – отрицательным полюсом. В данном случае ток протекать не будет.

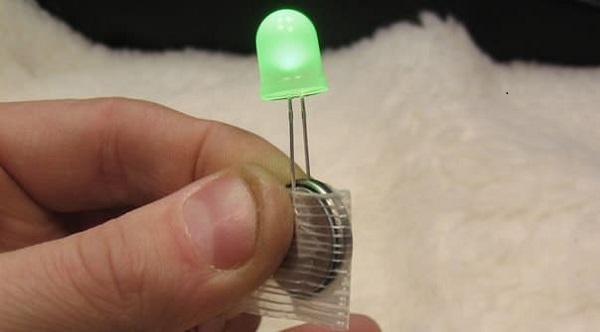

Найти полюсы светодиода еще проще. Присоединяя попеременно выводы устройства к батарейке на 3 В, по свечению определяют размещение анода и катода.
Определение полярности при помощи батарейки
Используя обыденную батарейку и резистор, можно без помощи других сконструировать простой тестер. Использование в данном случае резистора непременно, по другому при оборотном включении световой двухполюсник может выйти из строя либо существенно уменьшить срок собственной службы.
Принципиально! Напряжение источника питания не должно превосходить допустимого напряжения светодиода.
Определение полярности по технической документации
Завод-производитель обеспечивает свою продукцию полной информацией, прописанной в сопроводительных технических документах, откуда можно получить все данные, касающиеся характеристик устройств. Если при покупке такие документы предоставлены не были, зная марку двухполюсника, можно отыскать подходящую информацию в справочной литературе либо в сети веб.
Полярность диодика определяется обилием методов. Какой способ лучше, находится в зависимости от критерий проведения исследования и способностей исследователя.
Как выяснить где плюс а где минус мультиметром?
Для определения полярности мультиметр нужно включить в режим замера неизменного напряжения до 20 В. Провод темного щупа подключается в гнездо с маркировкой СОМ (он соответствует отрицательному полюсу), а красный подключается в гнездо с маркером VΩmA (он, соответственно, является плюсом).
Как выяснить где плюс а где минус на проводах для акустики?
До боли просто найти полярность колонок, поставив их друг к другу впритирку диффузорами и подав на обе монофонический сигнал (однообразный). Если стали играть тише — они в фазе (гасят друг дружку), если громче, чем любая по отдельности, — в противофазе. Тогда переключи один из проводов и опять послушай.
Где плюс где минус на проводах?
Красный провод обозначает положительную фазу либо плюс. Уяснить можно по наименованию «Красный крест». Черный соответствует отрицательной фазе. Но это обозначение работает не всегда: цвета могут быть другими, к примеру, зеленоватым и синим, отсутствовать вообщем.
Как найти где плюс и минус на аккуме?
На выводах, либо вблизи с ними, должны быть размещены значки «+» и «-», обозначающие надлежащие полюса. Если справа оказался плюсовой вывод (обычно он незначительно толще минусового), то это аккумулятор оборотной полярности. А если «плюс» находится слева, то перед вами аккумулятор с прямой полярностью.
Как найти плюс и минус по цвету провода?
В цепях неизменного тока плюс обозначают красным, минус – черным. Время от времени минус обозначают синим цветом, но в системах с двухполярным питанием (плюс, минус, ноль), провод нуля непременно должен быть синим.
Как выяснить где плюс на батарейке?
На выводах, либо вблизи с ними, должны быть размещены значки «+» и «-», обозначающие надлежащие полюса. Если справа оказался плюсовой вывод (обычно он малость толще минусового), то это аккумулятор оборотной полярности. А если «плюс» находится слева, то перед вами аккумулятор с прямой полярностью.
Какие провода идут на зарядку в USB?
Какой из проводов в USB плюс и минус? Их там 3:красный, зеленоватый, белоснежный. Эти 3 провода замотаны в фольгу по периметру и замотаны х\металлическими проводами (без изоляции). Красный — плюс, зеленоватый и белоснежный выступают для передачи данных, черный либо оплетка — минус.
Как найти полярность проводов по цвету?
- сероватый, фиолетовый, оранжевый либо красный провод – фаза;
- желтоватые и зеленоватые полосы – заземление;
- синий или сочетание белоснежных и синих полос – нейтраль.
Где на конденсаторе плюс и минус?
Как вариант — длинноватая полоса вдоль осевой полосы цилиндра, один конец которой показывает на минус. Она выделяется на общем фоне своим цветом. Если у конденсатора одна ножка длиннее другой, то это — плюс.
Где плюс где минус на схеме?
Обозначение плюса и минуса
Расцветка смотрится следующим образом: Красный — «+» плюс провод; Черный — «-» минус провод; Белоснежный либо сероватый — заземляющий провод.
Какого цвета плюс и минус на зарядке телефона?
В кабеле зарядного устройства в большинстве случаев красный провод значит плюс, а черный — минус. Белоснежный и зеленоватый провода служат для передачи данных. В случае, если провода не имеют цвета и маркировки, питание передается по последним проводам слева и справа.
Как выяснить где плюс и минус в машине?
Почти всегда «плюс» и «минус» проводов и контактов в схожих устройствах обозначаются буквенным, символьным либо цветовым методом (на корпусе около контактов есть маркер «+» и «-», а провода имеют черный цвет для минуса и красный для плюса).
Как выяснить где какая клемма на аккуме?
- Если обе клеммы развернуты к для себя и плюсовая находится справа — это именуется оборотная полярность.
- Если аккумулятор стоит клеммами от себя, то когда плюсовая клемма слева именуется оборотная полярность.
Как найти где какая клемма?
Для легковых АКБ, где клеммы сдвинуты к краю одной из широких сторон, правило обычное: Если повернуть аккумулятор клеммами к для себя, то при прямой полярности клемма «плюс» будет слева, а «масса» — справа. У аккума с оборотной полярностью клемма «плюс» будет справа, «масса» — слева.
Как найти полярность проводов при помощи мультиметра?
Для определения полярности мультиметр нужно включить в режим замера неизменного напряжения до 20 В. Провод темного щупа подключается в гнездо с маркировкой СОМ (он соответствует отрицательному полюсу), а красный подключается в гнездо с маркером VΩmA (он, соответственно, является плюсом).
