Для того дабы починить розетку либо подключить люстру, не непременно звать на помощь электрика. Все эти работы при наличии определенного минимума познаний может выполнить даже школьник. Дабы освоить простые способности работы с электрической проводкой в квартире либо нередком доме нужно поначалу осознать принцип устройства электросети, также обзавестись индикаторной отверткой и дешевым тестером со стрелочной либо цифровой индикацией, который именуется мультиметром в связи с возможностью измерения сходу нескольких электрических характеристик (сила тока, напряжение, сопротивление). Не считая того, для снятия изоляции, резания, сжатия либо скрутки проводов, нужно приобрести в магазине пассатижи, кусачки, ножик и набор отверток различного размера. При всем этом нужно дабы весь инструмент имел надежные ручки, сделанные из изоляционного материала. Из материалов нужна будет только изоляционная лента и клемники, дозволяющие стремительно соединять провода снутри коробок.
Перед тем, как приступать к подключению либо починке электрического устройства либо к ремонту проводки своими руками , нужно прежде всего осознать, что представляют собой такие понятия, как фаза и ноль, которыми обычно оперируют электрики. Давайте разглядим, чем они отличаются, и как найти фазу и ноль с помощью разных устройств.
Что такое фаза?

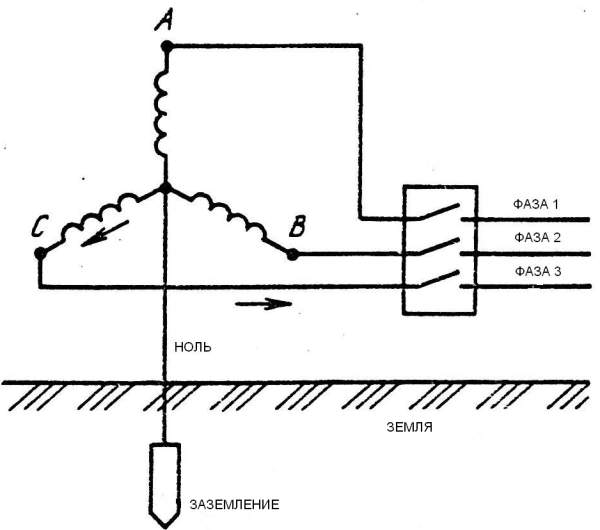

Как понятно, генератор, который производит электроэнергию, в сути, представляет собой несколько больших катушек провода, в каких возбуждается электрический ток движением неизменных магнитов. Все эти катушки соединены между собой таким макаром, что один конец каждой из них соединен с землей (заземление), а другой представляет собой изолированный проводник, идущий к потребителям в виде воздушной полосы либо изолированного провода. Соответственно, один из 2-ух проводов, которые заведены в квартиру, протянут от заземленного конца катушек электростанции, и представляет собой так именуемый «ноль», а другой, который не соединен с землей, именуется «фаза».
Как понятно, в обыкновенной штепсельной розетке всегда есть ноль и одна фаза. В квартирах заведена всегда только одна фаза и ноль, так как все бытовые приборы и оборудование рассчитаны на однофазовое питание. Но от электростанции к потребителям идет всегда три фазы и ноль. Так куда же деваются еще две фазы? Почему их нет в квартире? На этот вопрос ответ находится в подвале высотного дома, где установлен силовой щит. К нему подведены все три фазы, которые потом распределяются умеренно между квартирами для обеспечения одинаковой нагрузки.
Что такое ноль и заземление?
Еще проще обстоит дело с нолем. Этот проводник должен быть всюду, вне зависимости от количества фаз в помещении. Как уже упоминалось, на электростанции ноль заземлен. Тогда почему же к розетке подведены три провода? 3-ий провод – это заземление, которое нужно из суждения безопасности эксплуатации бытовых (и промышленных, кстати, тоже) электроприборов.
Дело в том, что если произойдет разрыв нулевого провода к объекту (жилому дому, предприятию, отдельному помещению), снутри объекта окажется только один (или три) фазный провод, который подключен к множеству разных устройств и устройств. Это существенно увеличивает возможность поражения людей электрическим током методом прикосновения к железному корпусу либо деталям устройства. Вот поэтому все корпуса бытового и промышленного оборудования дополнительно заземляются конкретно на месте подключения и эксплуатации.
Как отличить друг от друга фазу и ноль?

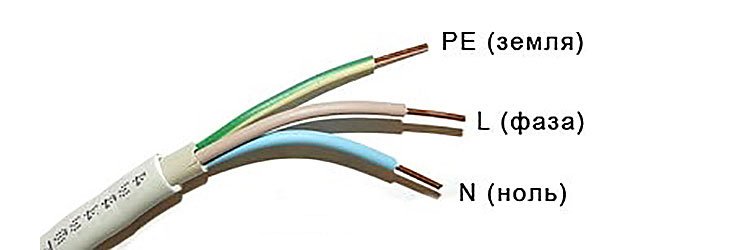

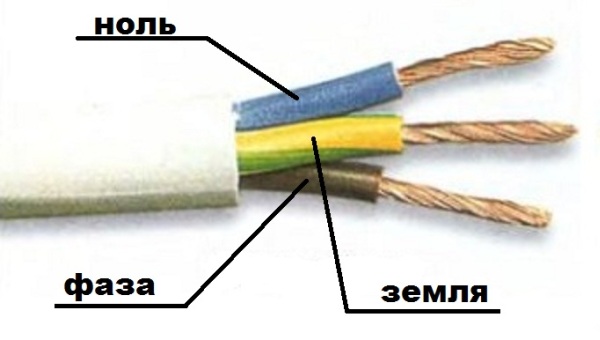

Для начала отметим, что сейчас заполучила популярность цветовая маркировка проводов, согласно которой заземление должно представлять собой провод желто-зеленого цвета (зеленоватый с желтоватой полосой), фазный провод – в коричневой изоляции, и ноль – в синей (голубой). В случае наличия 3-х фаз другие две фазы должны быть сероватого и темного цвета. Но не рекомендуется доверять зрительному определению, так как в почти всех случаях оно является неверным.
Итак, как отыскать фазу и ноль, если провода не промаркированы либо же вы не доверяете цветной маркировке? В бытовых критериях это можно выполнить с помощью нескольких устройств: самодельного индикатора (так именуемой «контрольки»), индикаторной отвертки и тестера (мультиметра). В первых 2-ух случаях применяется один и тот же принцип, который состоит в том, что между нулем и заземлением не должно быть различия потенциалов (напряжения). В случае применения индикаторной отвертки проверяется каждый провод раздельно.
Итак, «контролька» – это традиционное, хотя и примитивное, самодельное устройство, которое представляет собой маленькую лампочку на 220 вольт с патроном и 2-мя проводами длиной в несколько 10-ов см. «Контролькой» можно просто проверить наличие напряжения в розетке, сунув проводки в отверстия, также найти таким же способом работоспособность проводки, которая идет к люстре, если она не работает. Для этого необходимо только подключить «контрольку» параллельно проводам, к которым подключен осветительный устройство. Фаза определяется этим методом методом прикладывания 1-го провода «контрольки» к заземлению, а другого попеременно к проводам фазы и ноля. В этом случае от ноля лампочка, естественно, не будет светиться, а от фазы зажжется.
При определении мультиметром его нужно включить в режим измерения переменного напряжения более 250 вольт. Принцип определения ноля и фазы вточности такой же, как в прошлом случае, просто индикатором в этом случае будет не лампочка, а стрелка либо цифровые сегменты устройства. Преимущество в этом случае состоит в том, что тестером можно еще измерить величину напряжения. Один щуп (провод) устройства подключаем на землю, а вторым ищем ноль и фазу. При прикосновении к нулевому проводу стрелка отклоняться не будет, а на фазном проводе мультиметр покажет напряжение в 220 вольт (очевидно, с маленький погрешностью).
Дополнительные советы
Так чем все-таки идеальнее всего пользоваться, дабы отыскать ноль и фазу в розетке? Неуж-то нельзя пользоваться самодельной «контролькой» и отрешиться от покупки других устройств? Конечно можно, но цена индикаторной отвертки копеечная, а в использовании она еще удобнее лампочки с патроном. Не считая того, некоторые современные отвертки имеют очень высшую чувствительность и в состоянии индицировать фазный провод даже на расстоянии в несколько см.
Что касается мультиметра, его целенаправлено приобрести тем, кто поближе знаком с электрическими устройствами и электроникой. Этот устройство имеет широкие многофункциональные способности в плане измерения разных электрических величин, потому он понадобится далековато не каждому человеку.
Избрав себе лучший метод определения фазы и ноля, помните, что все электрические работы связаны с угрозой поражения током, потому строго соблюдайте правила техники безопасности при работе с электроприборами! Более наглядно процесс определения фазы и ноля изложен в видео к этому уроку.
Как стремительно отыскать фазу мультиметром
Во время проведения работ с электрооборудованием, подключения люстр либо других осветительных устройств может появиться необходимость определения нулевого либо фазового провода, поэтому, мастеру необходимо знать, как найти фазу и ноль мультиметром.
Особенности поступления электроэнергии в дом либо квартиру
Напряжение в сеть поступает по проводам, идущим от наиблежайшей подстанции. Потребитель получает трёхфазное либо однофазовое напряжение, конкретно в таком виде электричество поступает в жилье.
Если в доме есть трёхфазное напряжение, оно может употребляться для розеток 220 либо 380 В. Последний вариант предназначен для оборудования с большой мощностью. Когда подводится однофазовое напряжение, в доме применяются розетки на 220 В.
Нулевой провод соединяет участок с домом с трансформаторной подстанцией. На ней он подключён к заземлению. Большая часть розеток имеет подключение к фазе и нулю. В некоторых современных розетках дополнительно предусмотрена земля. Есть устройства, для которых наличие такового выхода непременно.
Внедрение заземления защищает человека от поражения электрическим током в случае его пробоя на железный корпус устройства. При доступе к земле заряд стекает с устройства, не причиняя человеку вреда.

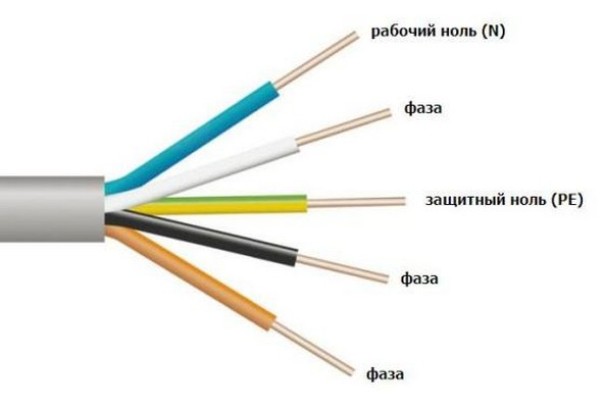

Таким макаром, кабель может содержать до 5 проводов: три фазных, нулевой и заземление. Но нередко применяется только с 2-мя — фазным и нулевым. Любой из этих проводов имеет свой цвет, по которому их и находят. Для нулевого обычно применяются цвета голубого либо синего, для заземления — в большей степени зелёного либо жёлтого. Провода, применяемые для фазы, могут быть белоснежного, темного либо кофейного цвета, время от времени сероватого. Но необходимо подчеркнуть, что этот признак нельзя считать довольно надёжным. Он может рассматриваться исключительно в качестве дополнительного. Необходимо еще проверить предназначение проводов при помощи тестера.
Как отыскать, какой провод фазовый
В цифровом мультиметре нет специального режима для того, дабы осознать, где конкретно нулевой либо фазовый провод. Подсоединив щупы определённым образом, мастер может находить провода на основании инфы, отображаемой на экране.
Подготовка к работе
До того как отыскать фазу в розетке мультиметром, нужна провести установку режима работы данного устройства. Для этого указатель режима устанавливается в положение, в каком измеряется напряжение переменного тока.
Обычно приходится выбирать из нескольких режимов. На шкале указаны разные значения переменного напряжения. Так как в розетке оно обычно составляет 220 вольт, следует избрать наиблежайшее значение, которое превосходит его, к примеру, 500 В.
Необходимо верно подключить щупы. Для чёрного применяется разъём COM, а для красного тот, который вблизи с ним.
Проверка работоспособности устройства
Дабы мультиметром верно найти фазу, следует поначалу убедиться в работоспособности измерительного устройства. Комфортным вариантом для этого может стать проверка розетки. Используя приготовленный и настроенный устройство, необходимо поместить оба щупа в гнёзда розетки. На экране отобразится реально существующая величина переменного напряжения.

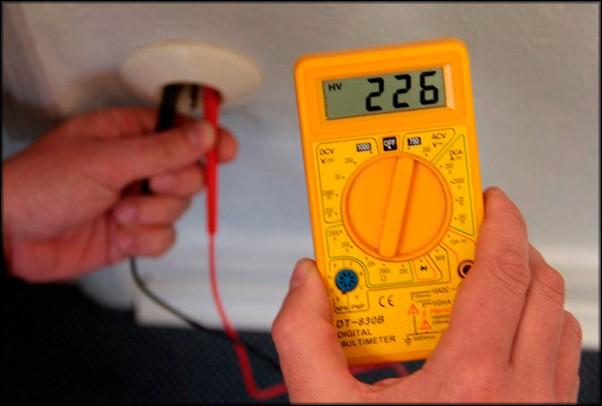

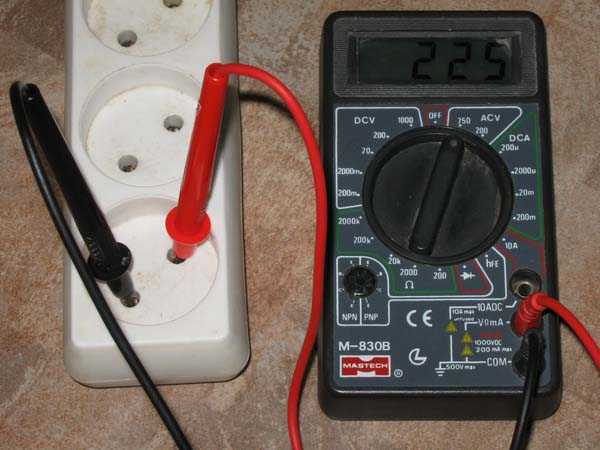

Проверка напряжения в розетке
Соблюдение полярности в рассматриваемом случае при помещении проводов в гнёзда розеток не принципиальна. В процессе измерения принципиально соблюдать правила техники безопасности. При всем этом не должно быть касания к тем частям, откуда можно получить удар током.
Обычно реальные характеристики находятся в границах 215–235 В, но их можно найти только исправным устройством. Потому перед тем как проверить мультиметром фазу, нужна знать наверное, что он работоспособен.
Проверка трёхпроводного подключения

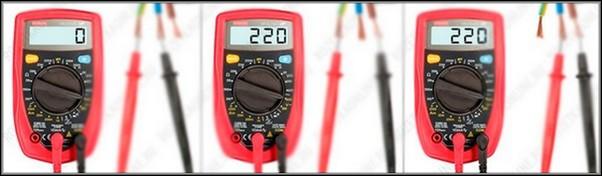

При установке осветительных устройств часто для монтажа применяются три провода: относящиеся к фазе и нулю, также заземление. Если сопоставить ноль и землю, между ними будет найдено нулевое напряжение.
Осуществляя определение фазы, можно узреть, что напряжение между нагруженным проводом и нулем составляет 220 В. Если проверить фазный провод и землю, итог будет таким же. Последовательность подключения красного и чёрного щупов к фазе и нулю в процессе проведения этих измерений ни на что не оказывает влияние.
Определение фазы посреди 2-ух проводов
Определяя фазу при помощи мультиметра посреди 2-ух проводов, красный щуп следует соединить с проводом, а тот, который чёрного цвета, с заземленным объектом. В его качестве некоторые применяют батарею отопления. Выясняя, какой из 2-ух проводов является фазным, нужно учесть, что конкретно на нем отображается сетевое напряжение. В неприятном случае он будет нулевым.
Для фазного провода в розетке 220 В величина напряжения будет несколько отличаться от стандартного. Её четкая величина находится в зависимости от определенных критерий, при которых появилась необходимость проверить фазу. При выборе в качестве заземления отопительной батареи необходимо учесть, что она не всегда может делать такую функцию. К примеру, если на одном из этажей элементы отопительной системы были изменены на детали из не токопроводящего материала, то на последующих этажах система не будет иметь прямого электрического контакта с землёй. В таком случае поиск контакта для заземления необходимо продолжить.

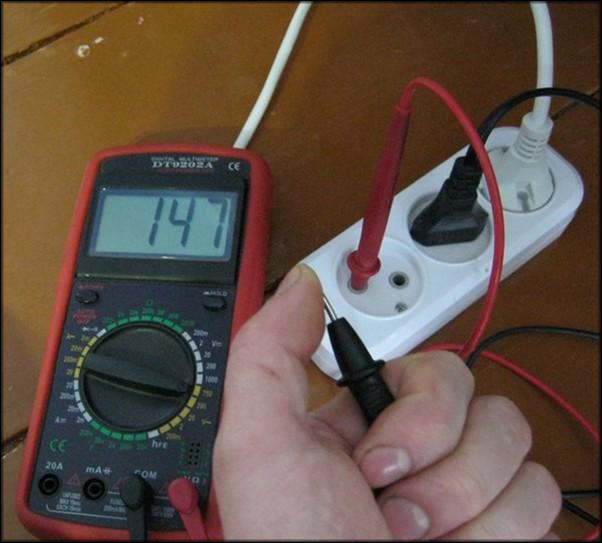

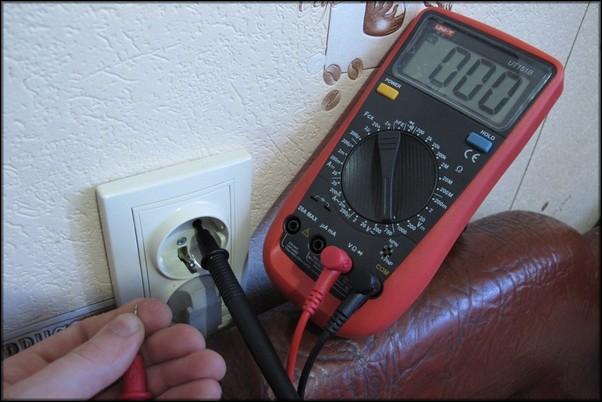

В некоторых случаях для проверки фазы мультиметром мастер держит чёрный щуп рукою. В рассматриваемой ситуации человеку не угрожает опасность от электрического тока, но разность потенциалов может значительно отличаться от 220 В. Человек защищён, так как мультиметр в этом режиме работы имеет существенное сопротивление. Беря во внимание то, что до работы осуществлялась проверка на исправность, в работоспособности устройства можно быть уверенным.
Бывалые электрики до того, как отыскать фазу и ноль, не запамятывают о требованиях безопасности: стоять на коврике, изготовленном из изоляционных материалов, дотрагиваться к щупу исключительно в течение очень недлинного времени и никогда не делать этого сразу 2-мя руками.
Как найти, где нулевой провод
После нахождения фазового провода можно просто найти при помощи мультиметра, какой является нулевым. Определив напряжение между проверяемыми жилами, можно убедиться, что оно составляет 220 В. Если оно другое, то провод не является нулевым.

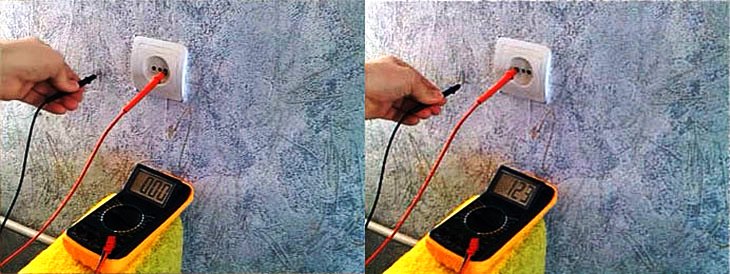

Это можно выяснить ещё одним методом. Если красный щуп держать в руке, а чёрным прикоснуться к подходящему проводу, то для нулевого провода на экране высветится ноль либо значение не превышающее 20 В. Его четкое значение находится в зависимости от определенных критерий измерения. Этот метод отыскать ноль неопасен.
Различить при помощи мультиметра заземление и нулевой провод фактически нереально, так как эти провода делают схожие функции. Нулевой провод соединён с трансформаторной подстанцией и заземлён на ней. Заземление соединено с землёй конкретно в доме.
Требования безопасности при выполнении измерений
Выполнение работ там, где есть высочайшее напряжение, просит кропотливого соблюдения мер безопасности. Необходимо направить внимание на следующее:
- Перед тем, как померить напряжение, необходимо убедиться, что мультиметр настроен на измерение переменного напряжения.
- Необходимо проверить, что установлена подходящая шкала. Значение реального напряжения не должно превосходить того, которое обозначено на шкале.
- Если в помещении высочайшая влажность определять в таких критериях нельзя. В этих критериях электричество может представлять опасность для человека.
- Конкретно во время замеров нельзя поменять режим работы устройства либо применяемую шкалу измерений.
Если в процессе измерений человек берёт щуп в руку, а другим инспектирует провод, то лучше при всем этом стоять на особом коврике либо в таковой обуви, которая не пропускает тока. Почти всегда это не нужна, но на сто процентов исключить необходимость таких мер безопасности нельзя.
Как найти фазу и ноль индикаторной отверткой либо мультиметром
Проводя установку электрического оборудования, к примеру, подключая осветительные приборы и закрепляя выключатели, нередко приходится решать делему, как найти фазу и ноль. Самый обычный метод определения, который подходит для любого юзера, это способ выявления наличия тока при помощи индикаторной отвертки. На 1-ый взор она такая же, как и рядовая, имеет железное нажимало и ручку. Не считая этого имеется малая железная кнопка и лампочка.
Проф электрики, обычно, подводят ток в розетке с левой стороны, а в патроне осветительного прибора по центру. Но что бы быть точно в этом уверенным нужно действовать следующим образом.

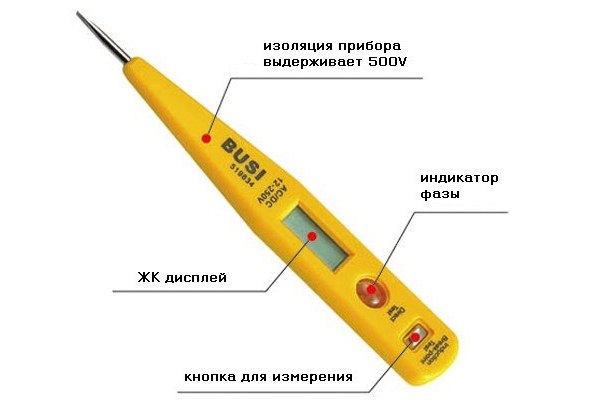

Аннотация по использованию
Применяя данное устройство, нужно быть очень усмотрительным, так как при несоблюдении мер безопасности можно получить электрический удар. Ни при каких обстоятельствах нельзя дотрагиваться к открытому, неизолированному кончику индикаторной отвертки.
На линию, на которой проводится работа, нужно подать питание, но потребители электроэнергии (компы, телеки и т.п.) должны быть отключены.

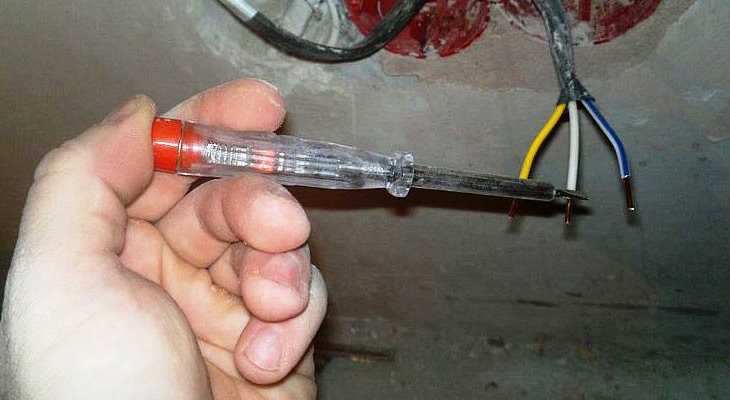

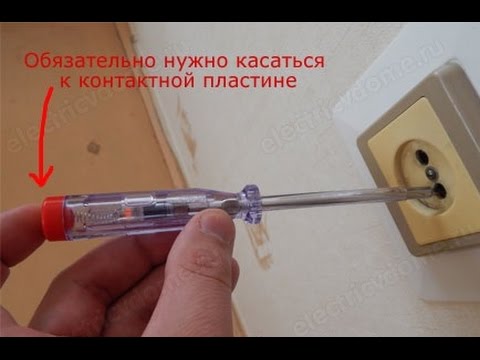

Есть очень обычной метод, как отыскать фазу и ноль индикаторной отверткой. Для этого необходимо расположить ее на проверяемой поверхности и надавить на кнопку, расположенную на ручке. Если индикатор пылает, то это силовой провод. Если нажимало будет расположено на проверяемой поверхности и после нажатия на кнопку вы увидите, что лампочка на ручке не пылает – означает, это ноль. Таким нехитрым действием можно воспользоваться во время электротехнических работ. По обозначенной методике можно выяснить, как найти фазу в розетке, автомате и патроне.
Другая методика с внедрением тестера
Для поиска подходящего элемента можно пользоваться мультиметром. Для того дабы проверить, где находится разыскиваемый проводник тестером, поначалу нужна перевести его в режим измерения переменного тока. Для этого нужно повернуть ручку управления в положение, напротив которого будет указан символ V~. Таковой символ есть на каждом мультиметре. Дальше вероятны два пути.

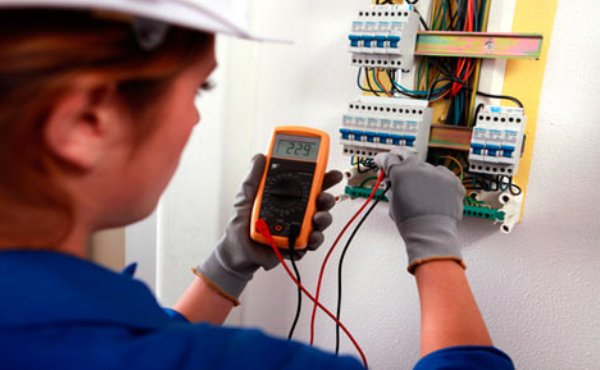

· Для определения фазы в розетке либо автомате необходимо зажать один щуп пальцами, а другим щупом подвести к контактам автоматического выключателя. Если лицезреем на индикаторе малозначительное напряжение, к примеру, 4,15, то это гласит о том, что там ноль. Если показания, близкие к 200 вольтам, это показывает на то, что данный контакт силовой.
Схожее: Cопротивление изоляции кабеля: нормы и таблица
· 2-ой вариант состоит в том, что один щуп устройства нужно поставить на заранее заземленный предмет, а вторым, так же как и в первом методе, прикоснуться к элементу. Если устройство указывает малозначительное напряжение, к примеру, 0,15, то это значит, что контакт нулевой, а показания устройства являются некординально наводкой самого тестера. Так же как и в первом варианте, показания датчика, близкие к 220–230 В, свидетельствуют о наличии питания.
Определение предназначения проводов по цвету

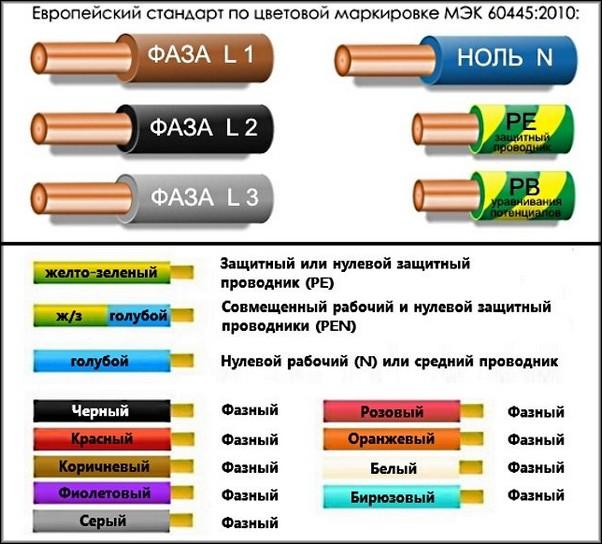

Изоляция силового проводника, заземления и т.п. окрашивается в определенные цветочки. По Эталону Евро Союза МЭК 60445 от 2010 года провода с силовым питанием должны быть покрашены в карий, черный, сероватый цвет. Синей изоляцией обозначаются проводники с нулем. Заземление окрашивается в двуцветную обмотку зелено-желтого цвета. Не считая того, Эталоном воспрещается применять окрашивание заземление только желтоватым либо только зеленоватым цветом. В Рф же распространён ГОСТ 50462 от 2009 г., который практически вполне соответствует Европейскому Эталону и по которому окрашивание делается так же. Нужно направить внимание на то, что не наилучшим решением является поиск наличия напряжения только по цветовой маркировке, так как специалисты-электрики могут по-разному проводить подключение.
Использование контрольной лампы

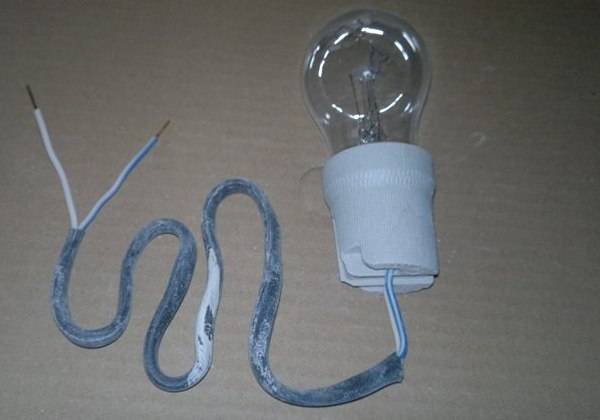

Контрольная лампа — это обычная лампа накаливания, к которой присоединены две изолированные проволоки по несколько см любая. Одним концом проволоки необходимо дотронуться до радиатора отопления либо трубопровода, а другим – до проверяемой области. Поглядим, как найти фазу. Она находится там, где во время данной процедуры лампочка зажглась. Нужно осознавать, что таковой метод является довольно небезопасным в связи с большой вероятностью электроудара.
Многие считают, что просто отыскать фазу без особых устройств. Но по сути внедрение средств находящихся под рукой небезопасно, с ними вы сможете просто расстаться с жизнью. Непременно нужно применять приборы – пусть и легкие. Довольно приобрести самый обычной индикатор питания, который стоит совершенно не недешево.
