Дабы питать электроприборы, необходимо обеспечить номинальные значения характеристик электропитания, заявленные в их документации. Непременно большая часть современных электроприборов работают от сети переменного тока 220 Вольт, но случается так, что необходимо обеспечить питание устройств для других государств, где напряжение другое либо запитать чего-нибудть от бортовой сети автомобиля. В этой статье мы разглядим, как повысить напряжение неизменного и переменного тока и что для этого необходимо.
Увеличение переменного напряжения
Повысить переменное напряжение можно 2-мя методами – применять трансформатор либо автотрансформатор. Основная разница между ними заключается в том, что при использовании трансформатора есть гальваническая развязка между первичной и вторичной цепью, а при использовании автотрансформатора её нет.
Любопытно! Гальваническая развязка – это отсутствие электрического контакта между первичной (входной) цепью и вторичной (выходной).

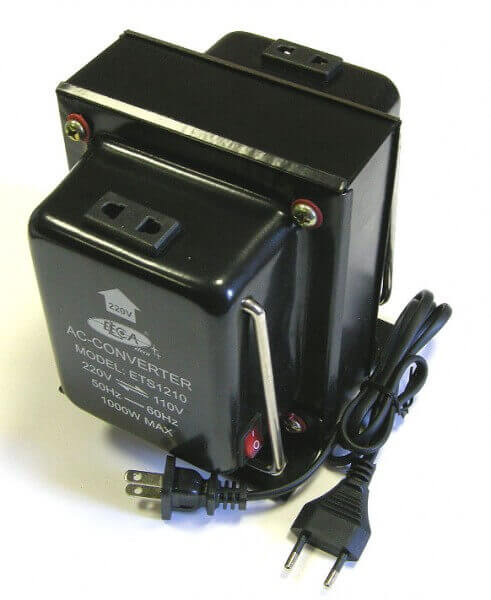

Разглядим нередко возникающие вопросы. Если вы попали за границы нашей обширной родины и электросети там отличаются от наших 220 В, к примеру, 110В, то дабы поднять напряжение со 110 до 220 Вольт необходимо применять трансформатор, к примеру, таковой как изображен на рисунке ниже:
Следует сказать о том, что такие трансформаторы можно применять «в всякую сторону». Другими словами, если в технической документации вашего трансформатора написано «напряжение первичной обмотки 220В, вторичной – 110В» – это не означает, что его нельзя подключить к 110В. Трансформаторы обратимы, и, если на вторичную обмотку подать, те же 110В – на первичной появится 220В либо другое завышенное значение, пропорциональные коэффициенту трансформации.
Такая неувязка, с которой многие сталкиваются – низкое напряжение в электросети, в особенности нередко это наблюдается в личных домах и в гаражах. Неувязка связана с нехорошим состоянием и перегрузкой линий электропередач. Дабы решить эту делему – вы сможете применять ЛАТР (лабораторный автотрансформатор). Большая часть современных моделей могут как понижать, так и плавненько увеличивать характеристики сети.

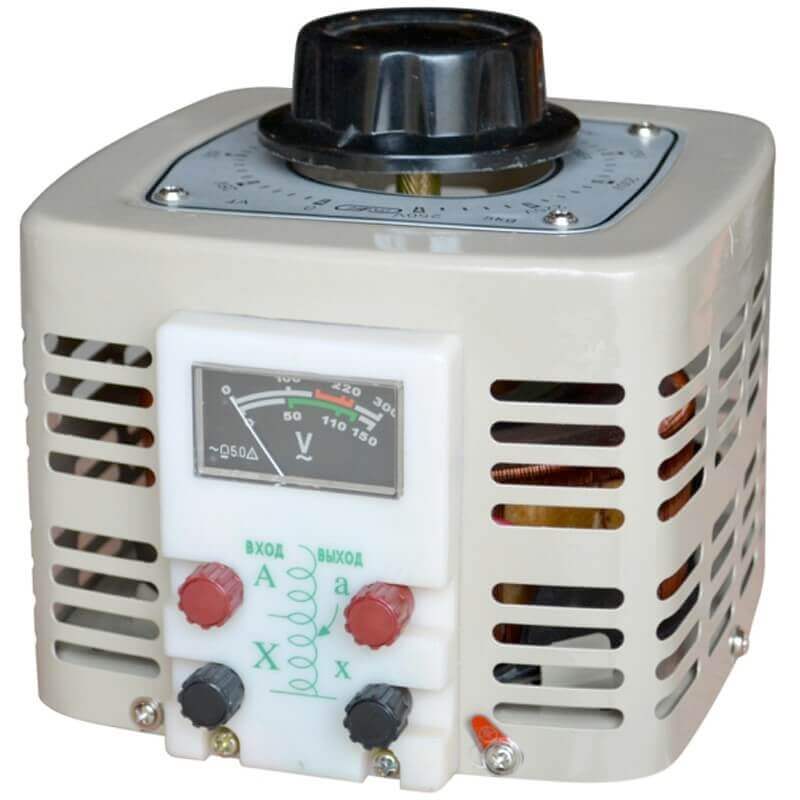

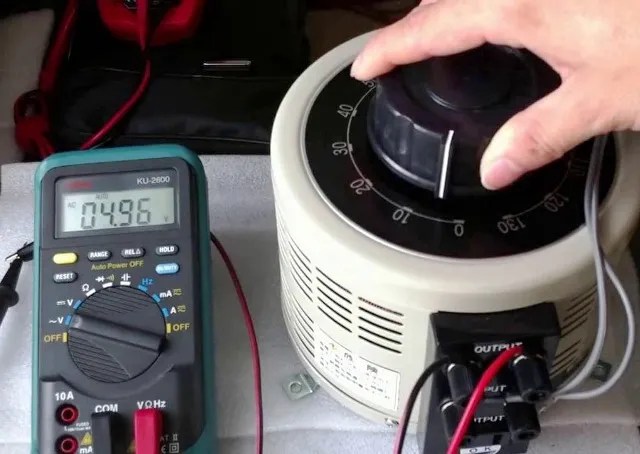

Схема его изображена на лицевой панели, а на объяснениях принципа деяния мы останавливаться не будем. ЛАТРы продаются различных мощностей, тот что на рисунке приблизительно на 250-500 ВА (вольт-амперы). На практике встречаются модели до нескольких киловатт. Таковой метод подходит для подачи номинальных 220 Вольт на определенный электроприёмник.

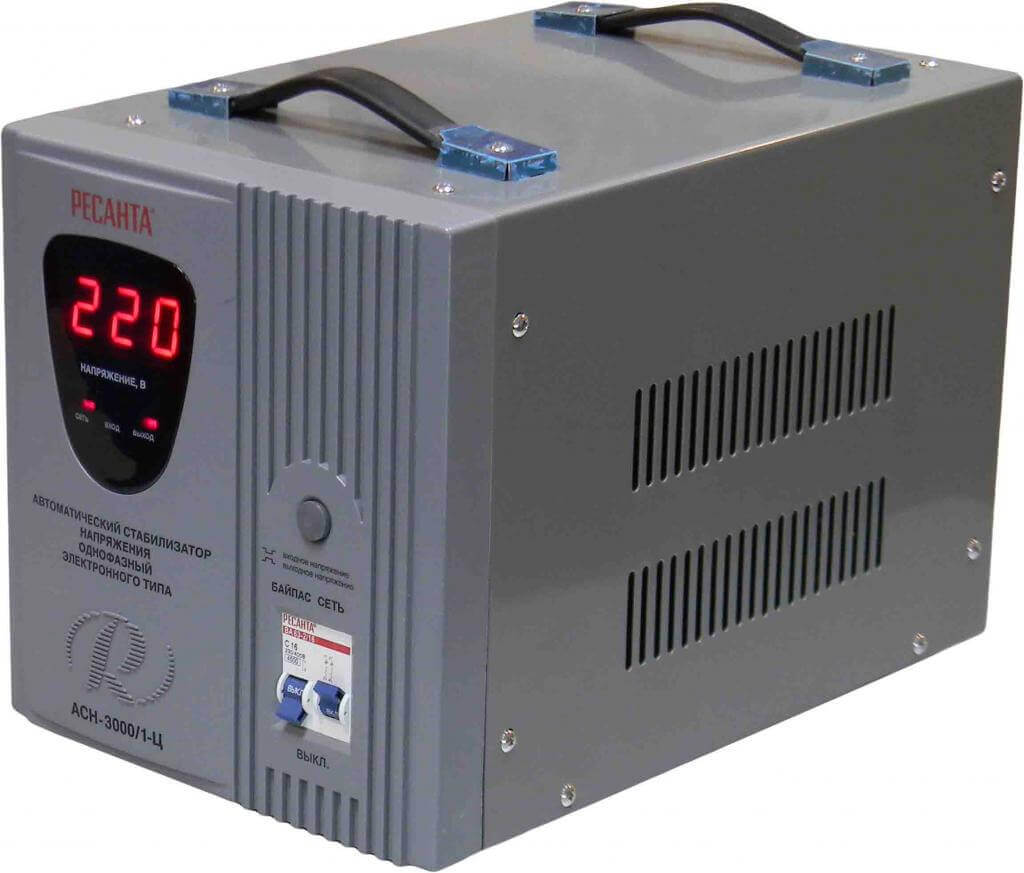

Если для вас необходимо дёшево поднять напряжение во всем доме, ваш выбор — релейный стабилизатор. Они также продаются с учетом различных мощностей и модельный ряд подходит для большинства типовых случаев (3-15 кВт). Устройство основано также на автотрансформаторе. О том, как избрать стабилизатор напряжения для дома, мы поведали в статье, на которую сослались.
Цепи неизменного тока
Всем понятно, что на неизменном токе трансформаторы не работают, тогда как в таких случаях повысить напряжение? Почти всегда постоянку увеличивают при помощи дросселя, полевого либо биполярного транзистора и ШИМ-контроллера. Другими словами, это именуется бестрансформаторный преобразователь напряжения. Если эти три главных элемента соединить как показано на рисунке ниже и на базу транзистора подавать ШИМ сигнал, то его выходное напряжение повысится в Ku раз.
Ku=1/(1-D)
Также разглядим типовые ситуации.
Допустим вы желаете выполнить подсветку клавиатуры при помощи маленького отрезка светодиодной ленты. Для этого полностью хватит мощности зарядного от телефона (5-15 Вт), но неувязка в том, что его выходное напряжение составляет 5 Вольт, а распространенные типы светодиодных лент работают от 12 В.
Тогда как повысить напряжение на зарядном устройстве? Проще всего повысить при помощи такового устройства как «dc-dc boost converter» либо «импульсный повышающий преобразователь неизменного напряжения».
Такие устройства позволяют повысить напряжение с 5 до 12 Вольт, и продаются как с фиксированной величиной, так и регулируемые, что дозволит почти всегда поднять с 12 до 24 и даже до 36 Вольт. Но учтите, что выходной ток ограничен самым слабеньким элементом цепи, в обсуждаемой ситуации – током на зарядном устройстве.
При использовании обозначенной платы выходной ток будет меньше входного во столько раз, во сколько взошло напряжение на выходе, без учета КПД преобразователя (он в районе 80-95%).

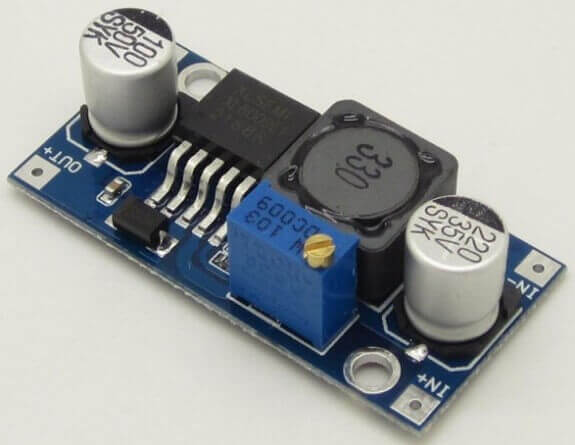

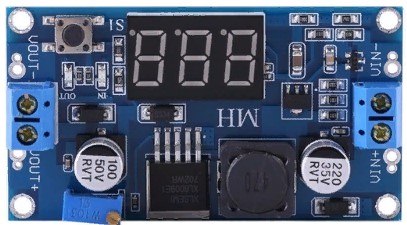

Подобные устройства строят на базе микросхем MT3608, LM2577, XL6009. С помощью их можно выполнить устройство для проверки реле регулятора не на генераторе автомобиля, а на десктопе, регулируя значения с 12 до 14 Вольт. Ниже вы видите видео-тест такового устройства.

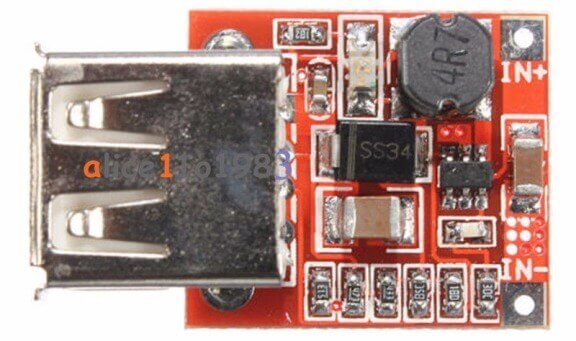

Любопытно! Любители самоделок нередко задают вопрос «как повысить напряжение с 3,7 В до 5 В, дабы выполнить Power bank на литиевых аккумах своими руками?». Ответ прост – применять плату-преобразователь FP6291.
На схожих платах при помощи шелкографии обозначено предназначение контактных площадок для подключения, потому схема для вас не пригодится.

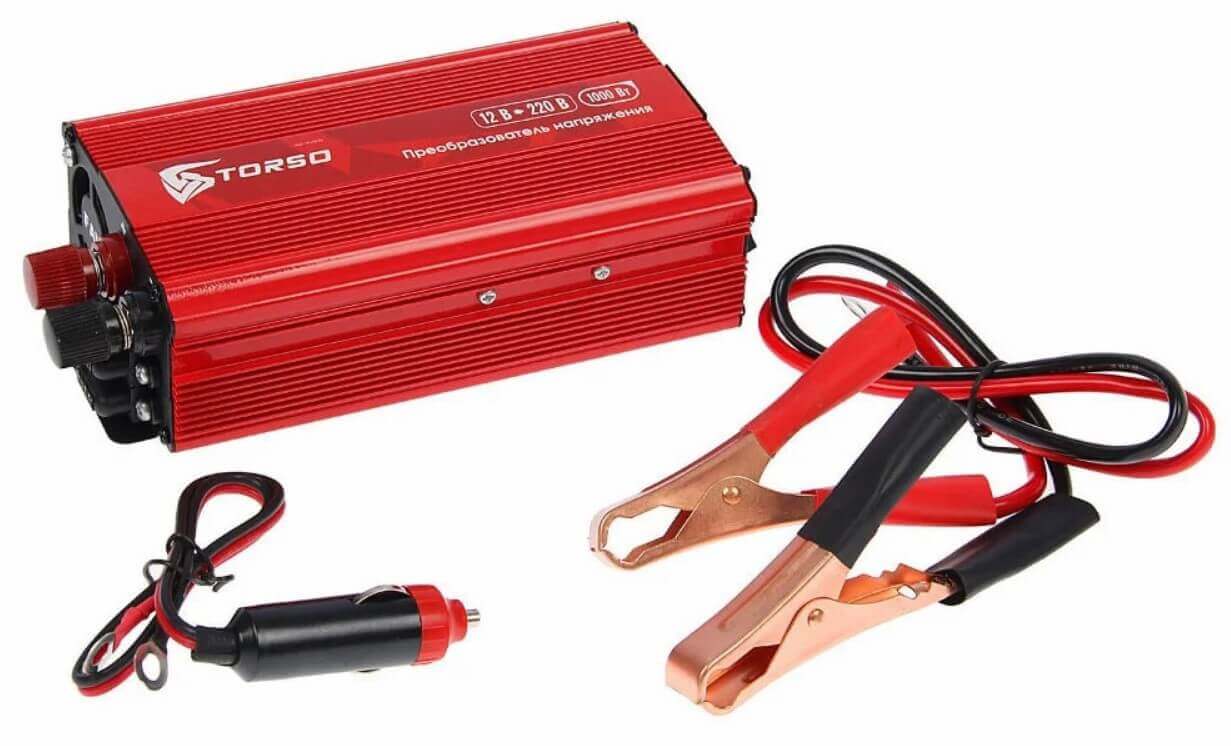

Также нередко возникающая ситуация — необходимость подключить к авто аккуму 220В устройство, а бывает что за городом очень необходимо получить 220В. Если бензинового генератора у вас нет – используйте авто аккумулятор и инвертор, дабы повысить напряжение с 12 до 220 Вольт. Модель мощностью в 1 кВт можно приобрести за 35 баксов – это дешевый и испытанный метод подключить 220В дрель, болгарку, котёл либо холодильник к 12В аккуму.

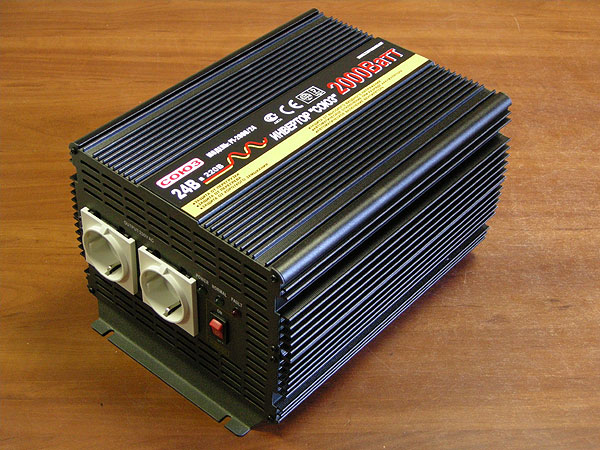

Если вы шофер грузовика, для вас не подойдёт конкретно обозначенный выше инвертор, из-за того, что в вашей бортовой сети вероятнее всего 24 Вольта. Если для вас необходимо поднять напряжение с 24В до 220В – то обратите на это внимание при покупке инвертора.
Хотя необходимо отметить, что есть универсальные преобразователи, которые могут работать и от 12, и от 24 вольт.

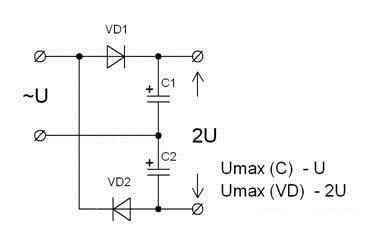

В случаях, когда необходимо получить высочайшее напряжение, к примеру, поднять с 220 до 1000В, можно применять особый умножитель. Его типовая схема изображена ниже. Он состоит из диодов и конденсаторов. Вы получите на выходе неизменный ток, учтите это. Это удвоитель Латура-Делона-Гренашера:

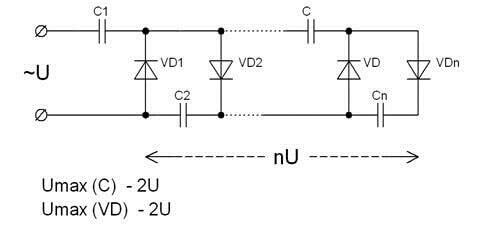

А так смотрится схема несимметричного умножителя (Кокрофта-Уолтона).
С его помощью вы сможете повысить напряжение в необходимое число раз. Это устройство строится каскадами, от числа которых зависит сколько вольт на выходе вы получите. В следующем видео описан механизм работы умножителя.

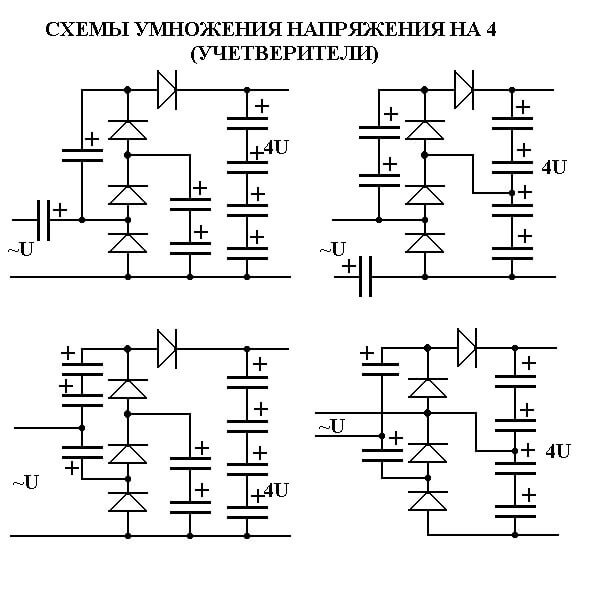

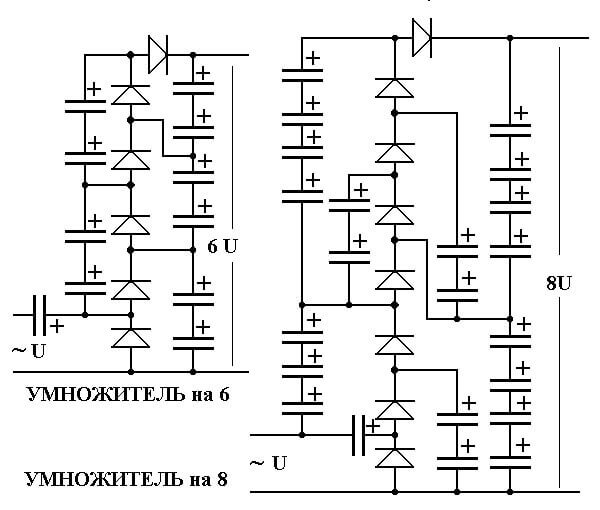

Не считая этих схем существует еще огромное количество других, ниже изображены схемы учетвертителя, 6- и 8-кратных умножителей, которые применяются для увеличения напряжения:
В заключении хотелось бы напомнить о технике безопасности. При подключении трансформаторов, автотрансформаторов, также работе с инверторами и умножителями будьте осторожны. Не касайтесь токоведущихчастей нагими руками. Подключения следует делать при отключенном питании от устройства, также избегать их работы во мокроватых помещениях с возможностью попадания воды либо брызг. Также не превышайте заявленный производителем ток трансформатора, преобразователя либо блока питания, если не желаете, дабы он у вас сгорел. Возлагаем надежды, предоставленные советы посодействуют для вас повысить напряжение до подходящего значения! Если возникнут вопросы, задавайте их в комментах под статьей!
как прирастить силу тока?

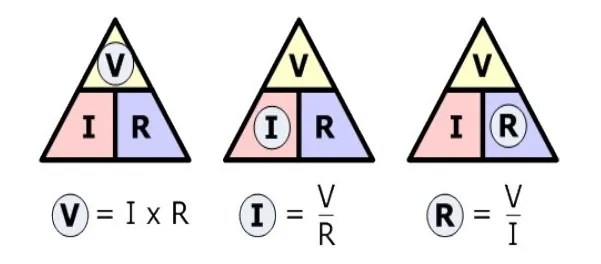

Большая часть электрических процессов протекают в проводах в согласовании с законами Ома. В согласовании с испытанными временем формулами доказано, что сила тока в проводниках впрямую находится в зависимости от напряжения в сети, также нагрузки, создаваемой сопротивлением.
Четкого и конкретного ответа на вопрос, как прирастить силу тока, дать нельзя. Практически величина эта находится в зависимости от целого ряда характеристик. Но дабы более глубоко разобраться с проблематикой вопроса, предлагаем мало вспомнить базы электротехники.

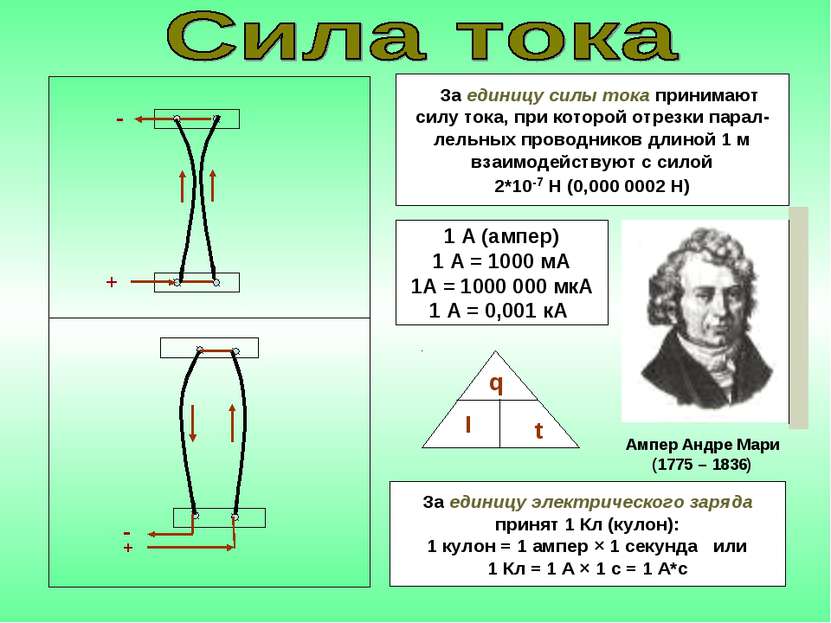

Сила тока как один из характеристик электрической цепи

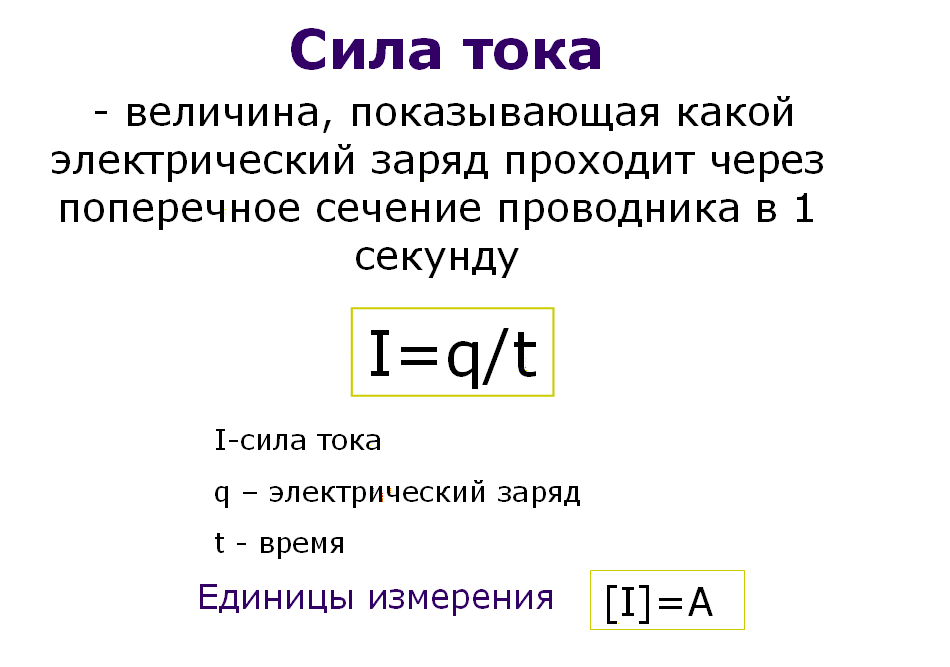

До того как попробовать разобраться и выяснить, как прирастить силу тока в цепи, также осознать, можно ли это выполнить фактически, нужно осознать, что из себя представляет электрический ток. Практически – это направленное, упорядоченное движение в одном направлении заряженных частиц, находящихся снутри проводника. Неотклонимым условием для обеспечения такового движения является наличие замкнутого контура.
Снутри проводника движутся положительно заряженные электроны и свободные ионы. Принципиально осознавать, что такое движение не обходится без сопутствующих физических явлений и процессов, а конкретно – нагревание проводника, также хим воздействие на материал.
От каких других характеристик зависит сила тока в проводнике в определенный момент времени?
I в цепи повысить можно (на теоретическом уровне) меняя целый ряд других характеристик, таких как:
- Сопротивление. Зависимость между параметрами тут назад пропорциональная. Уменьшение R (измеряется в Ом) приводит к автоматическому повышению тока.
- Напряжение. Если рассматривать ситуацию исходя из убеждений практического деяния закона Ома, т выходит, если прирастить напряжение, то сила тока тоже вырастет.
Это главные характеристики. Не считая них, на исследуемый параметр воздействие оказывают такие причины, как напряженность магнитного поля и число витков катушки (ровная зависимость). Конкретное воздействие на величину тока также происходит при изменении мощности передаваемого на ротор усилия.
Нужно учитывать и поперечник проводников, применяемых в собранной замкнутой электрической цепи. При недостающем размере увеличивается риск перегрева проводника и, как следствие, перегорания. Также учитываются и главные характеристики генератора (величина рабочего тока, спектр напряжения и частоты, а еще – скорость вращения ротора).
Увеличение силы тока в цепи: несколько вероятных вариантов действий
У разных категорий юзеров довольно нередко появляются такие ситуации, при которых нужно внести определенные конфигурации в характеристики действующей. Ранее собранной и апробированной сети. Прирастить силу неизменного тока, протекающего в замкнутом контуре той либо другой цепи можно, есть даже несколько разных вариантов и методов практических действий. Но при всем этом принципиально осознавать – выполнить это неопасно получится только в этом случае, если обеспечить принятие мер по защите электроприборов. Для этого будет нужно применять ряд особых устройств.
1 метод
Самое обычное решение задачи – повышение подаваемого на вход в цепь напряжения. Так, к примеру, если в цепи с сопротивлением в 20 Ом установлено напряжение 3 вольта, то сила тока тут по закону Ома, составляет 0,15 А. Если ввести в цепь дополнительное устройство, очередной источник питания с этим же U = 3В, то и сила тока вырастет в два раза и составит 3А.
2 метод
Уменьшение сопротивления. Если в цепи понизить нагрузку в два раза, с 2 Ом до 1 Ом, то получим следующий итог: 2 В: 1 Ом = 2 А. Таким макаром, удвоение происходит автоматом на аналогичную величину (если в цепи нет других источников, потребителей и устройств, способных оказывать воздействие на эффективность функционирования цепи и ее характеристики). Естественно, если прирастить сопротивление, то сила тока уменьшится.
3 метод
Меняем характеристики проводников. Для этого будет нужно собрать цепь, в которую войдут: источник, потребитель и провода. Характеристики проводников также играют важную роль в формировании силы тока в цепи. Поначалу нужно осознать, из каких материалов изготовлены начальные проводники, по особым таблицам, зная размер сечения, можно установить четкие характеристики. Повышение тока можно обеспечить методом понижения сопротивления, а для этого можно подобрать проводники, сделанные их других металлов.
Также можно регулировать характеристики, укорачивая длину имеющихся проводников. Если прирастить в два раза силу тока не выходит, то не считая конфигурации характеристик проводников будет нужно принять другие решения, из тех, что были описаны выше.
Также можно прирастить поперечное сечение проводника, что приведет к параллельному росту тока.
Увлекательный вариант действий по повышению силы неизменного тока с помощью магнита, зачем нужно поменять, прирастить характеристики магнитной индукции поля, снутри которого размещается этот проводник.
Подведем результат
В быту довольно нередко возникает необходимость роста силы тока. Принципиально осознавать, что подготовительные вычисления далековато не всегда на практике приводят точно к тем результатам, которые ожидались. Существует огромное количество посторониих причин, влияющих на конечный итог (нагрев проводника, его длина и сечение, материал производства и т.п.). Потому, внося коррективы в главные электротехнические характеристики сети, проводите замеры при помощи мультиметра.
