Трудно представить современную кухню без газовой плиты и духового шкафа. Производители предлагают большой выбор моделей, которые отвечают таким характеристикам, как удобство и комфорт в использовании, надежность, функциональность. При малых способностях в сфере газоснабжения и электрики установить и подключить газовую духовку можно без помощи других, не прибегая к дорогостоящим услугам экспертов.
Стандартная плита с газовой духовкой
Главные виды и особенности духовых шифанеров
При выборе духового шкафа прежде всего нужно обусловиться, каким методом осуществляется управление этим устройством. Различают 2 главных вида духовок, которые имеют некоторые отличительные особенности.

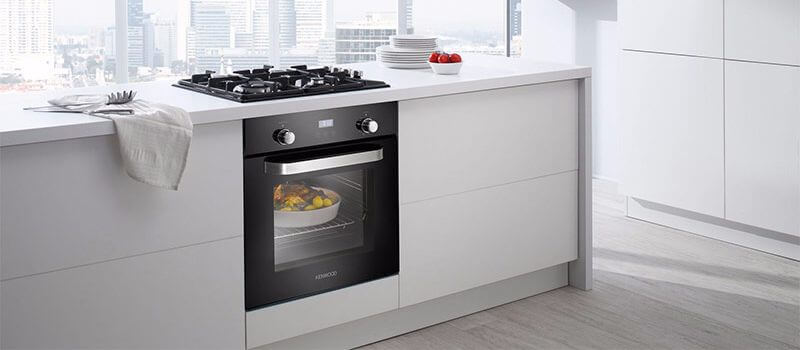

Встраиваемый духовой шкаф
Обычный вид газовых плит, продаются в комплектации с варочной поверхностью. Для подключения и установки газового духового шкафа не надо поменять интерьер помещения, он подойдет для любого кухонного гарнитура.
Техника данного вида вооружена надежной системой безопасности, которая производит контроль подачи газа. Все монтажные работы должны выполняться спец службами, так как имеется риск нарушить внутреннюю систему газификации.

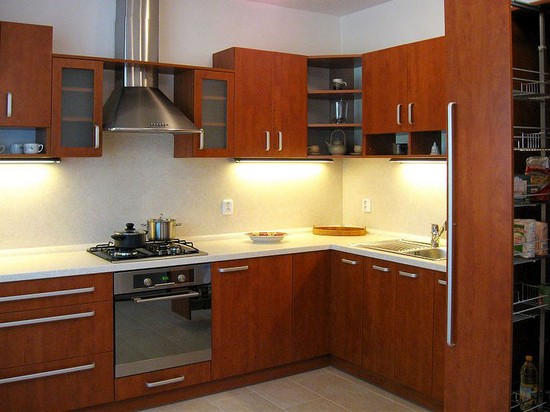

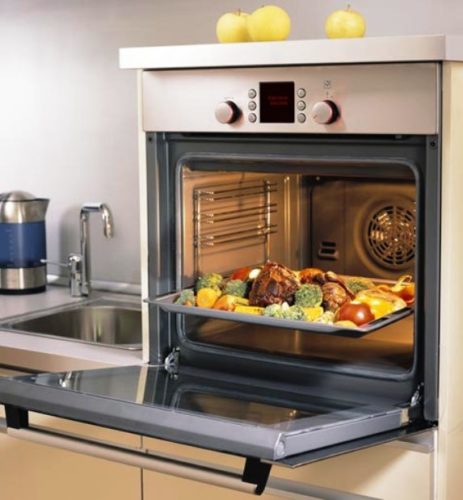

Встраиваемая модель на кухне
Автономный духовой шкаф
Варочная панель может размещаться раздельно от духового шкафа. Для наибольшего комфорта у автономных моделей есть возможность соединения газовой варочной поверхности с электрическим духовым шкафом.
Независящий встраиваемый шкаф очень комфортен в плане установки. Зависимо от дизайна кухни его можно установить под столешницей либо подоконником. Основное преимущество автономных газовых духовых шифанеров – возможность использовать в пригородном доме, они могут работать от переносного баллона.
Автономная либо независящая модель
В отличие от газовых духовок, может быть также электрической и функциональной. Благодаря режимам конвекции, верхнего и нижнего гриля, готовки на пару и встроенному грилю, выходит приготовить огромное количество различных и уникальных блюд без особенных усилий.
Достаточно нередко встречаются модели со интегрированной функцией СВЧ и блокировкой дверцы с защитой от малышей, что по достоинству оценят семьи с малеханькими детками.
Как верно без помощи других провести установка духового шкафа
До того как приступить к монтажу духового шкафа, следует ознакомиться с аннотацией по эксплуатации, техническими чертами устройства.
Приготовить нужный инструмент для установки:
- газовый ключ;
- набор отверток;
- нить ФУМ;
- раствор для проверки плотности соединений;
- кусочек поролона.
Духовой шкаф устанавливается в конкретной близости от газового крана, избегая прямого контакта с легковоспламеняющимися поверхностями (древесные, пластмассовые, ЛВЖ). Шкаф располагается на ровненькой, горизонтальной поверхности, если таковой способности нет, тогда выставляется уровень на регулируемых ножках. Это нужно для равномерного рассредотачивания температуры снутри духовки.

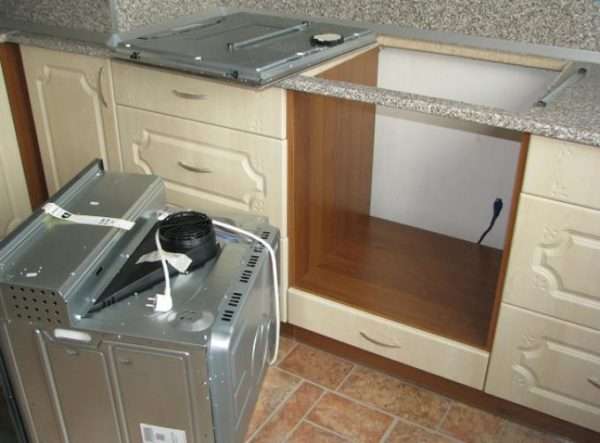

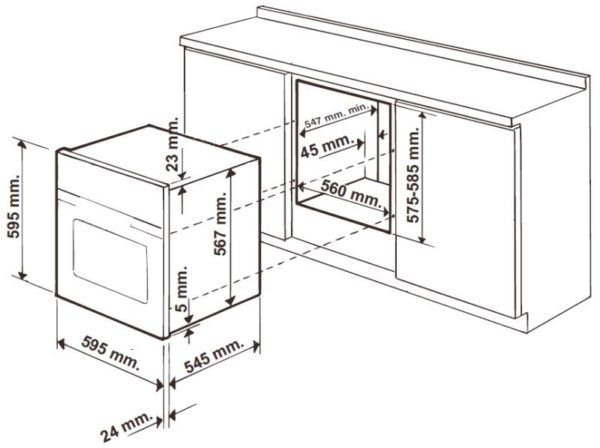

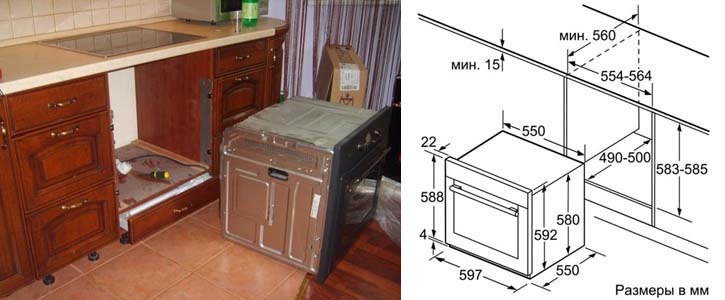

Замеры духовки под нишу
Пошаговая аннотация монтажа:
- Снимаем штатные заводские заглушки;
- Проверяем исправность резьбовых соединений конструкции;
- Устанавливаем комплектующие: уплотнительные кольца, прокладки, зажимы;
- Накручиваем резьбы для подсоединения газового шланга с духовым шкафом, в определенных моделях имеются соединения не резьбовые, а зажимного типа;
- Укладываем шланг таким макаром, дабы он меньше подвергался воздействию больших температур и механическим повреждениям;
- Проверяем исправность газового крана, потом наматываем нить ФУМ для плотности соединения и затягиваем хомутом;
- Следующий шаг — контроль на наличие утечки газа методом нанесения технического раствора на соединительный стык. Возникновение пены говорит о наличии трещинкы, стыковка выполнена некачественно.
Газораспределительные шланги бывают 2-ух типов:
- Шланг из бензо-масло-газостойкой резины – к этому виду особенных требований не предъявляется, так как он сам служит диэлектрической вставкой между шкафом и внутренним газопроводом;
- Гофро-металлические – для предотвращения наведения напряжения в случае нарушения изоляции электропитания, нужна изолирующая вставка, которая устанавливается сходу после газораспределительного крана. Таким методом удается избежать попадания человека под воздействие электрического тока.

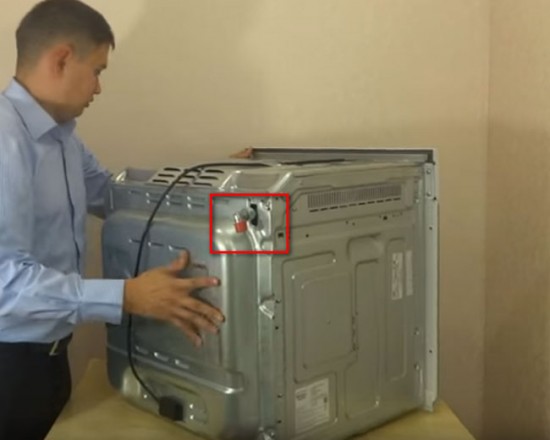

Точка подключение газового шланга
Подключение к системе питания
Дабы верно без помощи других подключить шкаф, нужно ознакомиться с заводской аннотацией по эксплуатации оборудования. В некоторых газовых плитах применяется разная схема подключения к системе питания 220/380 V.
Подключение к электрической сети
Для подсоединения к питающей сети нужно демонтировать заднюю панель изделия, для определения класса напряжения. Избрать по мощности духового шкафа сечение питающего проводника:
- если напряжение 220 V, сечение более 16 мм/2;
- при напряжении 380 V, нужное сечение 9 мм/2.

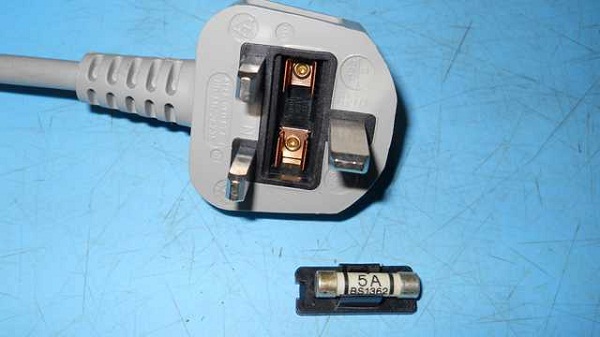

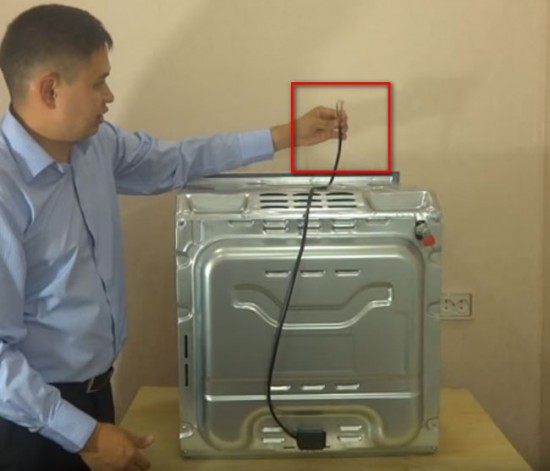

Проверка предохранителя в вилке
Для недопущения сбоев в работе системы газового контроля и автоматического розжига воспрещается внесение изменений в заводскую конструкцию изделия и воспользоваться:
- удлинителями;
- ДИФ-реле;
- выключателями нагрузки;
- автоматами.
Если применять трехпроводную систему, или четырехпроводную, в целях безопасности нужно уделить повышенное внимание заземляющему проводнику.
До применения духового шкафа убедиться:
- в отсутствии сторонних предметов между корпусом агрегата и заземляющим болтом;
- в наличии железного контакта заземляющего проводника с корпусом плиты;
- размер проводника должен быть в 2 раза больше сечения питающего кабеля по ГОСТ либо ТУ;
- при температуре нагрева отдельных частей конструкции выше 70 градусов С, может произойти повреждение электроснабжающего кабеля;
- нужно убедиться в контакте разъема рабочей розетки;
- при установке газовой духовки вести контроль над расстоянием между газораспределительным краном и корпусом шкафа, дабы предупредить возникновение статистического напряжения.
Подключая газовую плиту, нужно верно найти, от какого вида горючего она будет работать. Если это природный газ, то отверстие жиклера выбирается минимальным поперечником, так как его плотность выше. Для газовой плитки, работающей от сжиженного газа (пропан, бутан, изобутан), нужен жиклер с огромным поперечником.

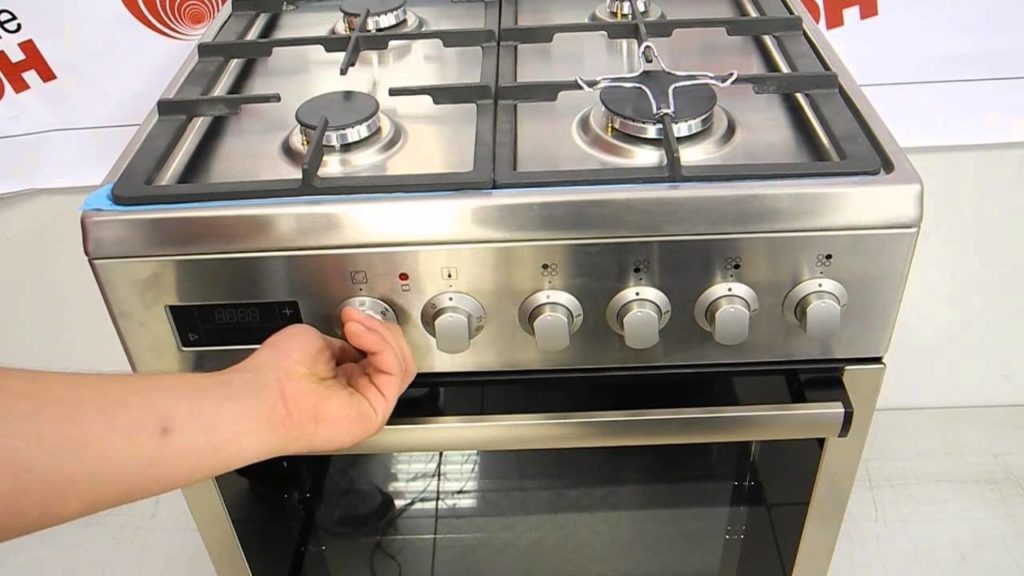

Проверка работоспособности духового шкафа после проведенных монтажных работ
После установки и подключения газовой плиты нужно обеспечить подачу газу методом открытия газораспределительного крана. Убедившись зрительно при закрытой арматуре, в отсутствии соответствующего аромата метилмеркаптана, продолжаем процесс пуска устройства в работу. Проверяется система газ-контроль и электрического розжига печи. Функционирование характеристик газоконтрольной системы изделия осуществляется в 2 шага:
- Запирается газораспределительный кран на вводе, при повторном открывании блокируется подача газа при помощи электро клапана;
- Во время работы устройства принудительно отключается питание сети. При повторной подаче напряжения срабатывает электромеханическая блокировка (ЭМБ) газа.
После проведения перечисленных мероприятий нужно найти эффективность работы газового духового шкафа методом зрительного наблюдения за пламенем горения свечки и увеличением температуры регулирующих устройств.
Проверка работы конфорок
Процедура проверки концентрации кислорода подаваемого в сжигаемую смесь определяется следующим образом. Высота пламени (9-12 мм) в процессе работы не должна изменяться. Цвет на конце конуса должен быть голубого цвета, если на конце появился красный, это говорит о недостаточной концентрации кислорода.
Электроподжиг газовой плиты состоит из следующих компонент:
- высоковольтный трансформатор;
- блок каскадных микросхем;
- силовая часть;
- пьезоэлемента
После того как подается сигнал на ключ управления поджигом, в схеме управления формируется высочайшее напряжение, пробивная способность которого позволяет преодолеть расстояние между элементом и газовой горелкой. В итоге образовавшейся высочайшей температуры разряда 250 градусов С, происходит воспламенение природного газа.
При попадании остатков еды, нагара и других предметов, могут появиться трудности в работе газовой плиты. Они выражаются в отсутствии разряда, в итоге этого пламя не зажжется, нужно вести контроль искрового промежутка.
Главные виды дефектов в работе газовых плит, методы их устранения
Распространенными видами дефектов и поломок газового оборудования являются:
- Завышенное/пониженное давление газа в системе внутреннего газораспределения – ликвидация неисправности вероятна спецами, имеющих лицензию на выполнение данных видов работ;
- В случае появления заморочек с электроподжигом и газоконтролем необходимо обратиться в сервисный центр либо на завод изготовитель;
- Неисправность клапана подачи газа – поменять клапан или проверить на нем наличие напряжения;
- Сторонний шум в горелке – без помощи других прочистить канал и убрать видимые недостатки;
- Пламя конфорки угасает, неисправен биметаллический элемент газоконтроля – устранение под силу только спец газовым службам;
- Произошла утечка бытового газа – перекрыть изолирующий кран, закрыть конфорку, по способности избежать открытого огня. Сказать в службу газа.
Проверку духовки стоит доверить специалисту
Стоит держать в голове, что отсутствие квалификации и определенных способностей при самостоятельной установке газового оборудования могут привести к плачевным последствиям. Для проведения таких работ рекомендуется обращаться к проф мастерам, имеющим надлежащие лицензии.

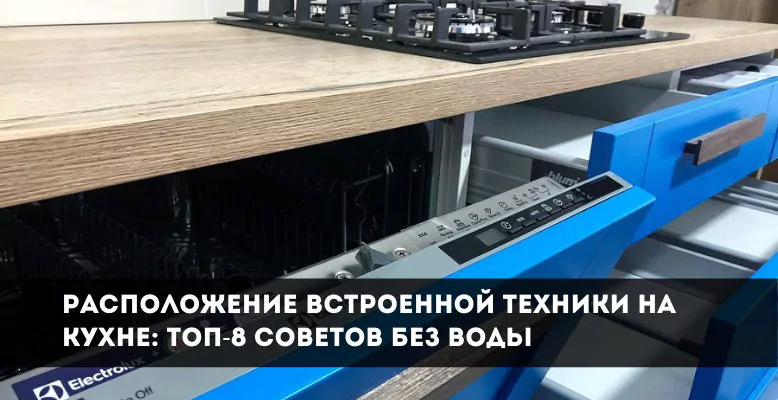

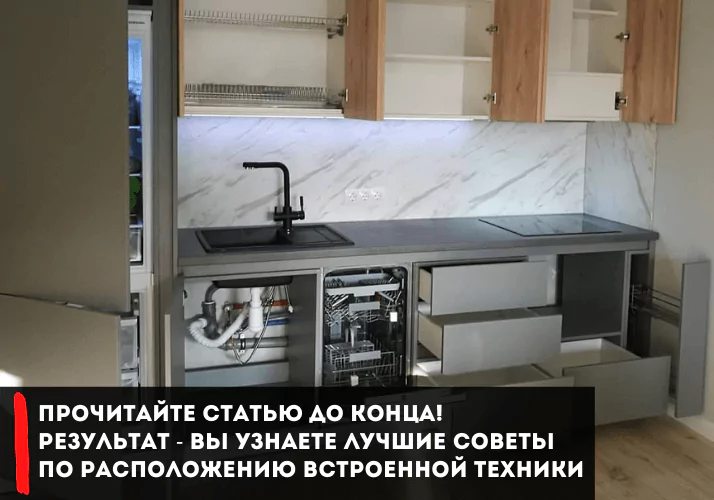

Размещение интегрированной техники на кухне: ТОП-8 советов без воды
Итак, давайте разбираться зачем мы вообщем встраиваем технику? Во-1-х, правильное размещение интегрированной техники на кухне — это чистота и тишь в доме. Так как нет щелей между варочной плитой и фасадами, а там обычно «сокровищница» жира, сушеных товаров и тараканов. А сама техника, работает намного тише и не мешает деткам спать, поэтому как плотно закрыта фасадами!
Во-2-х, интегрированная техника малогабаритна, что позволяет сберечь рабочее место на кухне. Но во вред вместимости некоторых бытовых устройств. Но для малеханьких помещений это очень принципиально, ибо каждый сантиметр на счету.
И в третьих, что более принципиально — это внешний облик, где техника не разрушает интерьер, а прячется за фасадами.
О том как расположить встроенную технику неопасно и функционально, но соблюдая единый стиль гарнитура, мы и побеседуем в этой статье!

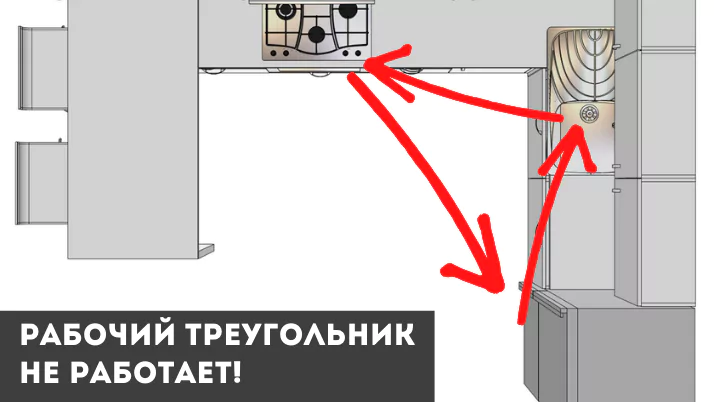

«Рабочий треугольник» не оказывает влияние на размещение интегрированной техники на кухне
Может быть вы обмыслили дизайн, также стиль кухонного гарнитура и сейчас размышляете о «рабочем треугольнике«. Когда холодильник, мойка и зона готовки на расстоянии руки либо шага.
К огорчению, методика «рабочий треугольник» устарела и слабо оказывает влияние на размещение интегрированной техники. Сначала, этот способ не учитывает площадь помещения, бытовые условия и количество живущих!
К примеру, имея кухню в 6 либо 7 квадратов, встраивать технику по правилам треугольника трудно! Поэтому как на малеханьких площадях холодильник устанавливается там где выходит, время от времени раздельно ставиться в прихожей, а микроволновка — куда влезла там и отлично.
Основная ошибка — размещение интегрированной техники на кухне без проекта
Если запланировали интегрированные приборы, нужно быть готовым, что такая кухня будет изготовлена один раз и на долгие и длительные годы. Перестроить таковой гарнитур фактически не реально. Потому, сначала нужно хорошо приготовить проект гарнитура.
Сначала, планируя встроенную технику, ориентируйтесь на свой стиль жизни. Потому, приглядитесь к своим движениям на кухне, когда перемещаетесь по ней, как готовите кофе и где его пьете, какой рукою моете посуду и как режете продукты.
Принцип понятен? Если вопросов нет, тогда продолжаем! При всем этом воду больше не льем и перебегаем к ТОП-8 советов!
1. Куда встроить холодильник?
Непременно, холодильник — это наибольший элемент интегрированной техники, потому его встраивают в углы гарнитура, не разгораживая проходы. Но, лучше его расположить поближе к мойке, так будет удобнее работать с продуктами. При всем этом делить холодильником рабочую зону столешницы не рекомендуется.

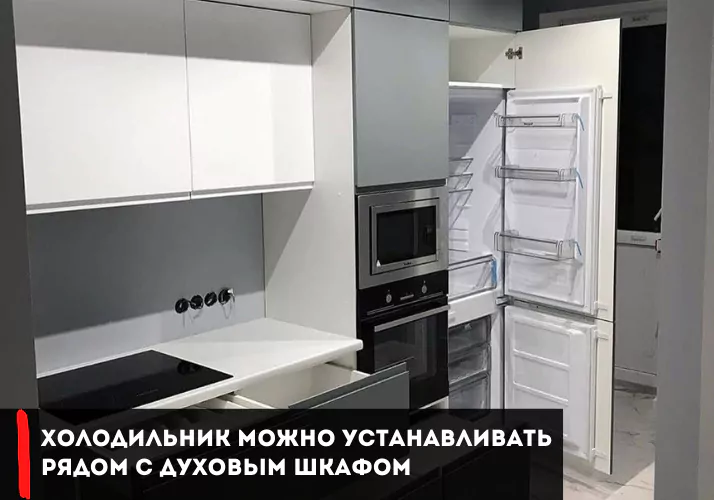

Допускается располагать холодильник вблизи с духовым шкафом, если они оба интегрированы в колону и разделены перегородками шифанеров.
В большинстве случаев встраивают холодильник для соблюдения одного стиля всего гарнитура. Но, такое решение не удобно:
Рынок предлагает массу ультрамодных вариантов стандартных холодильников, потому дважды задумайтесь стоит брать интегрированный!
2. Интегрированная варочная панель
По традиции её располагают над духовым шкафом. Это удобное решение и не просит каких-либо дополнительных советов.

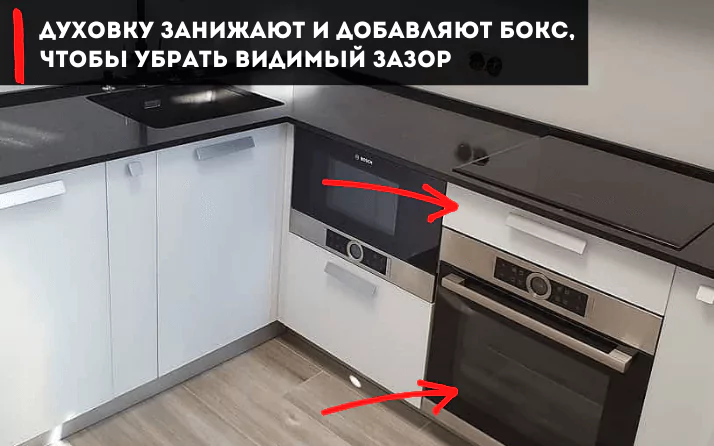

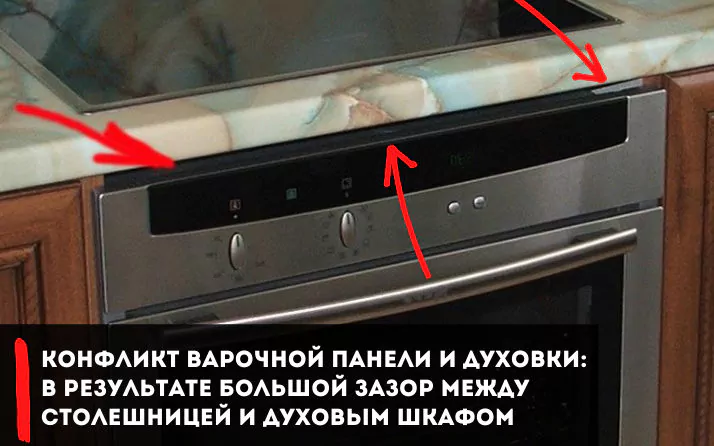

Всё же есть один принципиальный момент! На данный момент в тренде тонкие столешницы из кварца, акрила и других искусственных материалов, толщина которых наименее 15 мм. А толщина варочной плиты — 30-60 мм. Разница в толщинах плиты и духовки приводит к их конфликту!
Желаете узкую столешницу? Готовьтесь к переделкам!

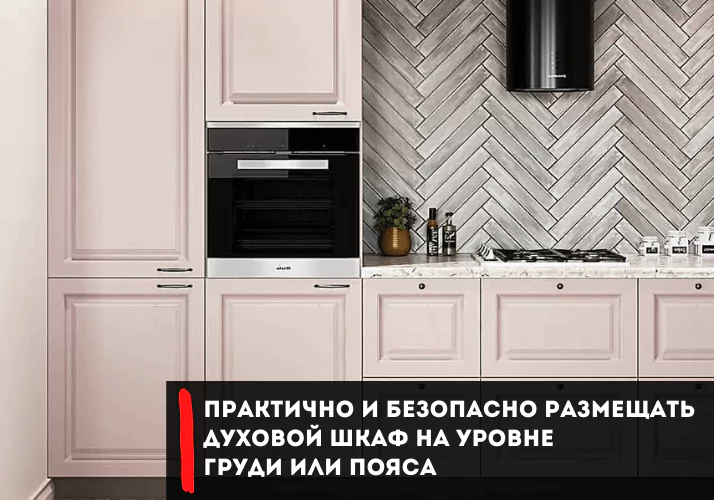

3. Куда встроить духовой шкаф?
Его располагают как под варочной плитой, так и в колонне на высоте груди либо пояса. Такая конструкция духового шкафа комфортна — не нужно повсевременно наклоняться и неопасна для малышей. Они до нагретых поверхностей они не достать.
Для неотказной работы интегрированной духовки в замкнутых местах, инженерам пришлось её усовершенствовать:
- предусмотрели более сильную систему воздухообмена, которая не дает греться корпусу, в который встроен шкаф
- усовершенствованная термоизоляция, которая также препятствует распространению тепла вне духовки

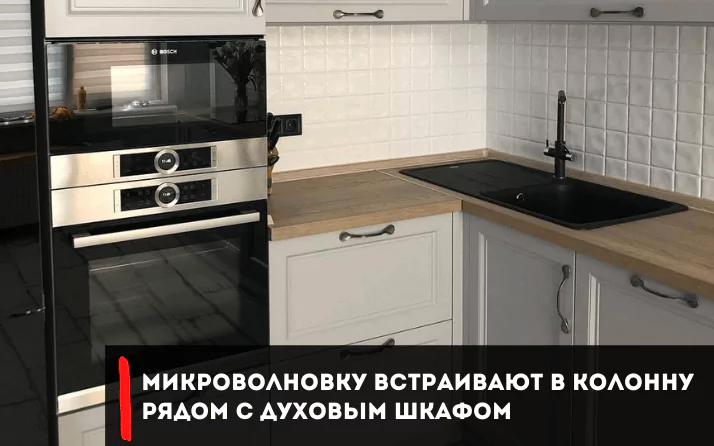

4. Куда расположить микроволновку?
Её также можно встраивать в колонну вблизи с духовым шкафом либо над ним. Смотрится достаточно круто! Главное соблюдать аннотации завода изготовителя. Время от времени в них указывается некоторые ограничения.
5. Размещение интегрированной техники на кухне: куда вытяжку?
Размещение интегрированной техники на кухне планируйте так, дабы в процессе монтажа соблюдалась высота, установленная эталонами, от нижнего края вытяжки до варочной поверхности:
В аннотации по эксплуатации указывается эта информация.
6. Как расположить посудомоечную машину?
Обычно ее устанавливают в край гарнитура поближе к канализационным стоякам для питания водой и слива. Не допускается её встраивать под варочной плитой по следующим причинам:

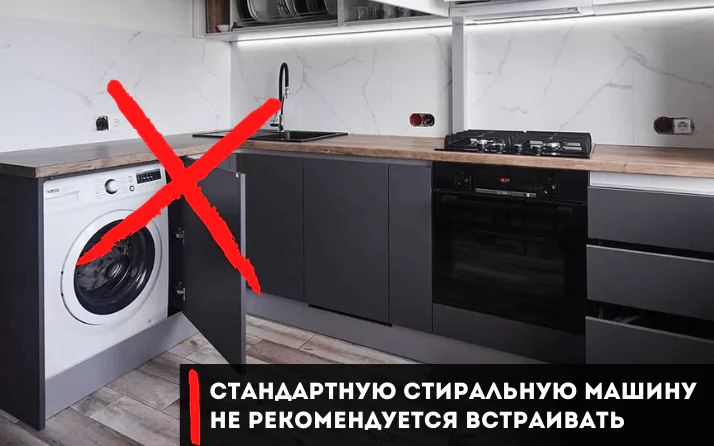

7. Где расположить стиральную машину?
Естественно, её без заморочек можно встраивать в гарнитур. Также как и посудомойку, стиральную машину лучше располагать поближе к водопроводным стоякам.
Не рекомендуется устанавливать её под духовым шкафом в колонне. Это проблематично выполнить по некоторым причинам. К примеру, разбежка в стандартных размерах стиральной машины и духового шкафа. Что востребует переделку всего проекта, а это издержки и излишние задачи. Кстати, не все мебельные салоны готовы браться за эту работу.
Стандартную машину в гарнитур встраивать точно не стоит! Машина с течением времени разбалансируется и будет трясти весь гарнитур, в итоге появятся щели и трещинкы в соединениях.

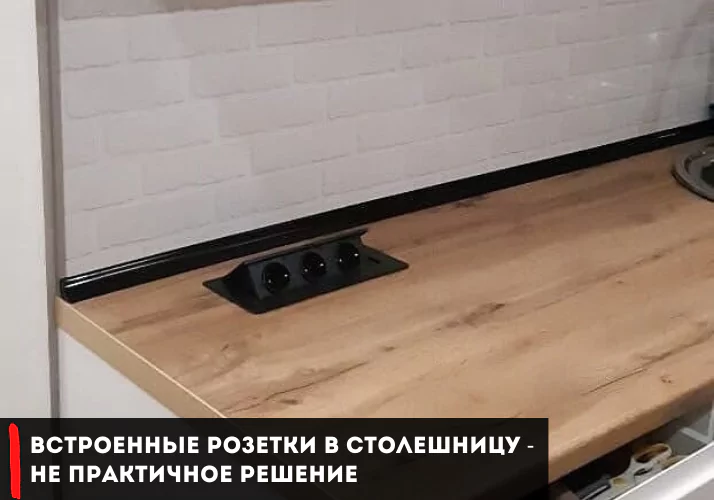

8. Розетки интегрированные в столешницу
Естественно, интегрированные розетки — это модно и функционально, но не удобно! Поэтому как с течением времени они забиваются и протекают. А столешница должны быть сплошной и водонепроницаемой. Потому, рекомендуется применять обыденные стеновые розетки.
Непременно устанавливайте розетки не за самой техникой, а выше, ниже, правее либо левее её расположения. Так вы можете беспрепятственно и стремительно отключать устройство. Предусмотрите стеновые розетки в откосах подоконника. Подоконник — хорошая парковочная зона для всех маленьких бытовых устройств!
Подведем результат: размещение интегрированной техники на кухне!
Интегрированная техника — это удобство, экономия места и единая композиция на кухне. В тоже время — это значимые издержки, технические трудности при проектировании и, не дай боже, ремонте. Если готовы вкладываться средствами, тогда дерзайте и никого не слушайте!
