Как установить варочную панель в столешницу

В силу многих обстоятельств современные хозяйки все почаще предпочитают воспользоваться варочными панелями с электрическим либо газовым подключением. В отличие от классической кухонной плиты, это изделие еще удобнее в выборе места размещения и в процессе использования. Такая панель устанавливается раздельно от духового шкафа, имеет возможность автономного подключения и занимает малость места в зоне изготовления.

Один из принципиальных аргументов в пользу варочных панелей — возможность самостоятельной установки и подключения, врезки в столешницу любого типа. Поведаем тщательно, как установить варочную панель с учетом всех правил выполнения такового рода работ.

Правила установки газовой и электрической варочных панелей

Свод правил, учитываемых при установке варочной панели, не много отличается от советов по установке кухонной плиты любого типа. За ранее стоит ознакомиться с требованиями и советами завода-изготовителя в прилагаемой к изделию аннотации.

Принципиально! При невыполнении инструкций производитель освобождается от ответственности за некорректную работу устройства либо его поломку.

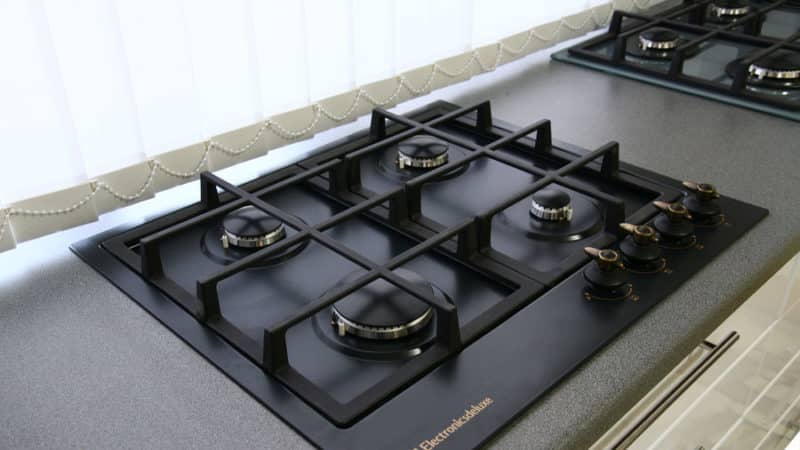

Газовые варочные панели

При подключении газового оборудования всегда завлекают лицензированного спеца. Как минимум для воплощения контроля выполненных работ.

Мебель, соприкасающаяся с варочной панелью, должна быть сделана из невоспламеняющихся материалов. Облицовочные слоистые покрытия и закрепляющий их клей должны быть теплостойкими.

Устройство нельзя устанавливать над холодильниками, стиральными, посудомоечными машинами и другой схожей техникой.

В случае монтажа варочной панели над духовым шкафом он обязан иметь функцию принудительной вентиляции.

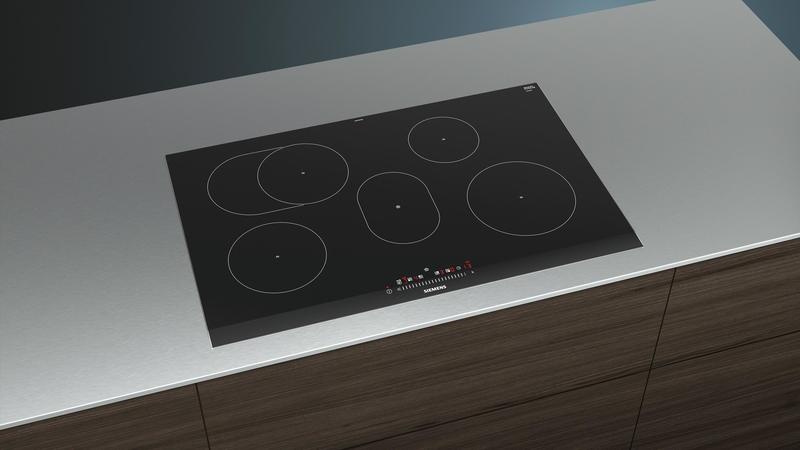

Электрические варочные панели

При монтаже варочной поверхности делают пропилы в столешнице размером не меньше обозначенного в схеме встраивания, дабы избежать деформации конструкции при естественном расширении в итоге нагрева.

Подключение варочной поверхности к сети создают при монтаже отдельной силовой вилки и отдельной силовой розетки, согласно техническим данным в аннотации по эксплуатации. Не допускается подключение варочной поверхности и, к примеру, духового шкафа одной вилкой в одну розетку.

Не рекомендуется устанавливать варочную поверхность над посудомоечной машиной. Такое сочетание приводит к неправильной работе посудомоечной машины из-за тепла, которое выделяется при работе варочной поверхности. Электрические элементы варочной поверхности нередко выходят из строя из-за конденсата, образуемого посудомоечной машиной.

Если место под варочной панелью применяют как шкаф, под нижней гранью панели устанавливают разделительную мембрану из жаростойкого материала с прокладкой из асбестового волокна.

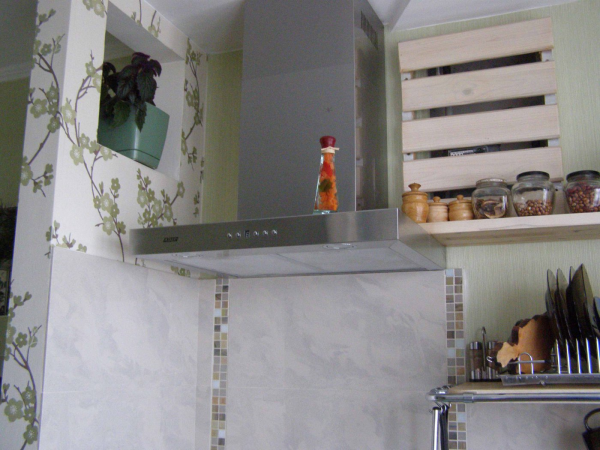

Внимание! При монтаже вытяжки над газовой, электрической либо комбинированной варочной панелью выдерживают малое расстояние 650 мм до варочной панели по вертикальной оси.

Как без помощи других установить газовую и электрическую варочную панель: пошаговое управление

Прежде всего определяют более подходящее для установки (врезки) место. Учитывают следующие условия и характеристики:

достаточное по габаритам место на поверхности столешницы (длина, ширина, глубина) для врезки панели;
расстояние до точки подсоединения газового подвода;
наличие либо возможность проводки и подключения отдельного электропитания с линией заземления и устройством защитного отключения (УЗО);
возможность установки вытяжного устройства;
исключение всех вероятных пожароопасных причин;
наличие беспрепятственного доступа для ремонта и обслуживания устройств и частей инженерных сетей.

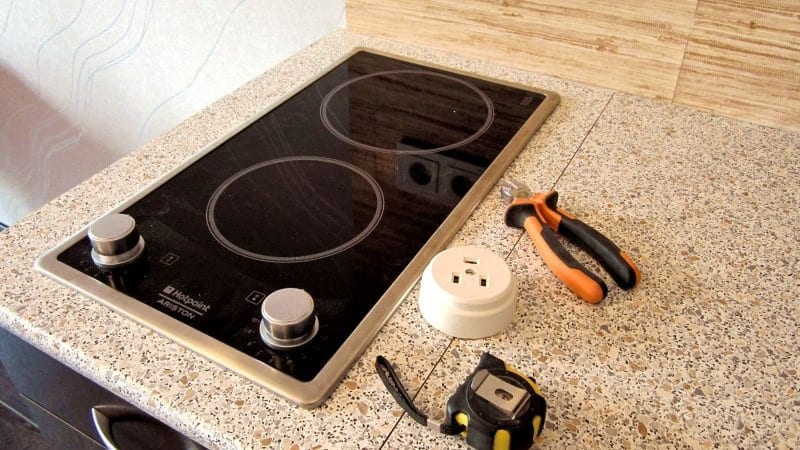

Следующий шаг — подготовка инструментов и вспомогательных материалов. Для монтажа и подключения пригодятся:

электрическая дрель со сверлом по дереву поперечником 8-10 мм;
электрический лобзик с мелкозубым полотном по дереву;
рулетка, разметочная строительная линейка и карандаш;
плотный картон, размерами на 10 см превосходящий габариты панели по площади (если в заводской комплектации отсутствует шаблон);
акриловый либо силиконовый герметик, шпатель, наждачка;
отвертка, плоскогубцы, кусачки-бокорезы, разводной ключ;
сильфоновый гибкий подвод (шланг) с прокладками для газового подключения длиной от 1 до 1,5 м;
розетка с заземлением, отрезок кабеля подходящей длины, автоматический выключатель (по мере надобности устройства автономного питания).

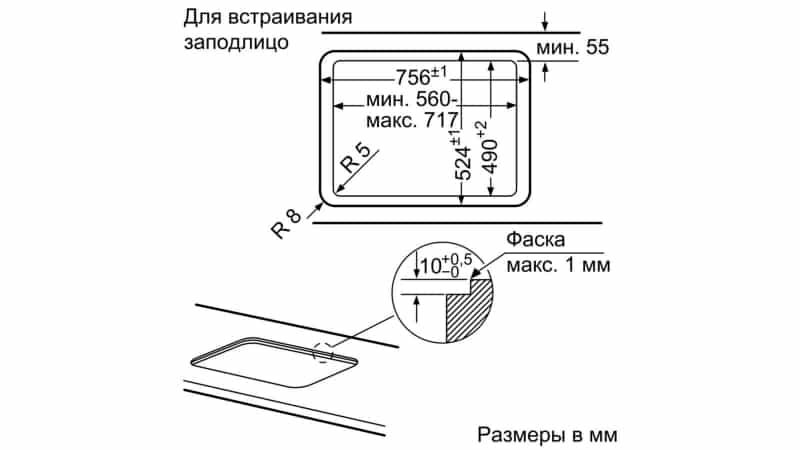

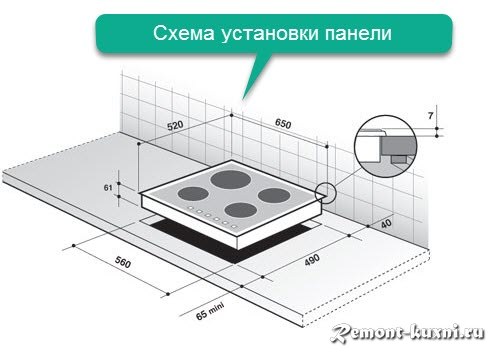

Размеры под варочную панель в столешнице

За ранее наносят размеры встраиваемой части панели на внутреннем пространстве под столешницей в месте предполагаемой врезки. Для этой цели применяют картонный шаблон. К некоторым моделям такие шаблоны прилагает завод-изготовитель.

Если в комплекте такового приспособления не оказалось, его изготавливают из картона. На него переносят размеры встраиваемой части варочной панели и вырезают. Понадобится и приобретенный в итоге прямоугольник, и оставшаяся рамка.

Прямоугольную нарезку прикладывают снизу столешницы для установления четкого положения грядущего выреза. Принципиально, дабы место посадки панели при установке не упиралось в детали шкафа и оставалось довольно места для размещения шланга, кабеля и других частей подключения.

Способом проекции форму выреза переносят на внешнюю сторону столешницы, где пригодится другая часть шаблона — рамка. При условии, что шаблон сделан в строго геометрических правилах, довольно обвести внутреннюю часть рамки. В другом случае придется, отметив угловые точки, нанести разметку с помощью линейки.

При разметке отдельное внимание обращают на обеспечение зазора между гранями выреза и посадочным местом панели. При достаточной чистоте среза таковой зазор должен быть равен 2 мм. Недостающий опыт работы с электролобзиком приводит к необходимости большего зазора, но более 5 мм его делать не рекомендуется.

Справка. Если мебельный гарнитур делается по персональному заказу, размеры под мойку и варочную панель докладывают мебельщикам при заказе. Они сделают выемки на шаге производства.

Вырез под варочную панель

Дрелью по углам разметки сверлят отверстия для заглубления полотна лобзика.

Плавненько, без рывков передвигая по прямой полосы электролобзик, делают пропил от отверстия к отверстию либо до угла.

Бывалые мастера обращают свое внимание на страховку выпиливаемой части столешницы, которая стремится выпасть под своим весом при недопиленных нескольких сантиметрах и разрушить кромку. Этого несложно избежать, если обеспечить поддерживающие плоскости либо проклеить скотчем уже выпиленные стороны.

Поверхность среза обрабатывают герметиком, дают просохнуть и после чего зачищают наждачкой либо особым ратфилем.

Если в комплекте есть демпферная лента, ее приклеивают на обработанную поверхность среза. Такую ленту можно приобрести в строительном магазине или нанести на кромку среза ровненький слой силикона.

Принципиально!

До того как приступить к обработке кромки пропила, рекомендуется пробная посадка варочной панели. Она должна заходить без труда и иметь однообразные со всех боков зазоры. По мере надобности пропил наращивают.

Крепление варочной панели

Перед установкой варочной панели создают укладку и крепление коммуникационных подводов. Гибкий сильфоновый шланг фиксируют таким макаром, дабы обеспечить его соединение с выходным штуцером подачи газа к панели. Устройство розетки и прокладку кабеля также производят до крепления варочной поверхности.

Есть модели с комбинированным ресурсом (газ — электричество). В данном случае обе процедуры по подключению создают наряду с учетом действующих норм пожаробезопасности для электро-газовых бытовых устройств.

Варочную панель располагают так, дабы гайка сильфонового подвода свободно, без критического извива навинчивалась на штуцер. По мере надобности применяют угловой переходник. Все резьбовые соединения уплотняют подмоткой.

Инспектируют соединения на утечку газа: после подсоединения подвода открывают кран подачи газа и наносят мыльный раствор. Отсутствие пузырьков покажет плотность резьбовых деталей.

Принципиально! На шаге проверки корректности подключения стоит обратиться к лицензированному спецу.

Окончательная установка варочной поверхности сопровождается корректировкой газового шланга снутри места посадки. Тут также принципиально не допускать скручиваний и резких извивов.

Потом изделие закрепляют с внутренней стороны столешницы. Для этого в комплекте поставки должны быть особые кронштейны-зажимы. Если появляются препядствия с завинчиванием саморезов (структура материала столешницы бывает жесткой и вязкой), сверлят направляющие отверстия.

Заключение

Варочную поверхность издавна по достоинству оценили многие юзеры: она дает возможность применения отдельного духового шкафа с электрическим ресурсом и уникальными габаритами, который устанавливается в любом комфортном месте. Панель для изготовления еды становится частью разделочного стола.

Как установить варочную панель в столешницу своими руками

Если вы желаете выполнить на собственной кухне ремонт, то можно без помощи других произвести подмену плиты на варочную поверхность. Сейчас современное и функциональное решение для каждой кухни – это установка варочной панели в столешницу своими руками. Кроме этого, можно выполнить комбинацию, которая будет состоять из духового шкафа и варочной поверхности, так вы совершенно ничего не теряете. В этой статье мы тщательно поведаем, как без помощи других установить варочную поверхность в столешницу, не прибегая к помощи профессионалов.

Как пропилить отверстие под варочную панель

Если для вас когда-то доводилось заниматься на собственной даче или в квартире ремонтом, или вы занимались строительством, то верно установить варочную поверхность в столешницу окажется обычным делом вам. Довольно чётко измерить её толщину и размеры при монтаже. Что ж, приступим.

Для того дабы верно произвести установку варочной панели без помощи других, следует знать как вырезать в столешнице отверстие. Все нужные размеры отмечаются в аннотации на схеме, не придумывайте ничего нового. Так, вы ускорите процесс и приметно сократите возможные огрехи при измерении. Замеры, может быть произвести без помощи других, для этого необходимо положить варочную плиту низом к верху, потом выяснить длину и ширину поверхности по сторонам снутри.

Заметьте, что в инструкциях пишут мало разрешённые отступы от края столешницы. Можно делать размеры отступов незначительно больше, так как узенькие края спустя некоторое время могут поломаться. Нужно выполнить на поверхности стола разметку в согласовании с размерами и шириной варочной панели. Тут вы будете её встраивать. Дабы полосы оставались видными и были заметнее на поверхности тёмного цвета, можно наклеить полосы скотча из бумаги, а на них перенести каждую линию.

Потом нужно просверлить отверстие, с которого начинается вырез. Вырезы делаются электрическим лобзиком. Дабы края выреза были ровненькими и не крошились по бокам, лучше воспользоваться ручным фрезером, а закругление углов делать радиусной фрезой, при всем этом нужно шлифовать каждый срез. Приобретенные опилки, вы сможете собрать пылесосом.

Когда окончите работу над отверстием, возьмите варочную плиту и удостоверьтесь, что вы вырезали его верно. Если аккуратненько вырезать отверстие, то поверхность с лёгкостью пройдёт в приобретенный вырез.

Смотрите также – Подключение варочной панели к электросети без помощи других

Читайте по теме: Что представляет собой система tn s

Герметизируем и уплотняем

Перед установкой нужно произведите обработку срезов столешницы герметиком из силикона или нитролаком. Так, вы защитите поверхность столешницы от воды, грязевых пятен, набухания и продлите срок её эксплуатации. Также для установки можно применять уплотнитель, так как он клеится сам и делает ту же роль.

Самоклеящийся уплотнитель располагают сверху, края поверхности должны лечь на него. Также для уплотнения вы сможете применять ленту из алюминия, которая, кстати, защищает от температурных колебаний. Если уплотнитель будет высокого свойства, то отверстие в столешнице будет служить для вас подольше, она не будет нуждаться в ремонте или подмене.

Также установка отличается зависимо от типа панели – бывают газовыми и электрическими, плюс отдельными чертами крепления. Детали крепления вы сможете закрепить саморезами.

Установка и подключение электрических варочных панелей

Нынешние электрические панели очень функциональны, при правильном монтаже поверхности они изредка выходят из строя, поэтому, длительный период они не нуждаются в ремонтных работах. Когда ремонт всё же пригодился, то панель стремительно отсоединяется и без помощи других относится мастеру либо же ремонт можно выполнить без помощи других, по этому вы экономите свои средства на вызов спеца.

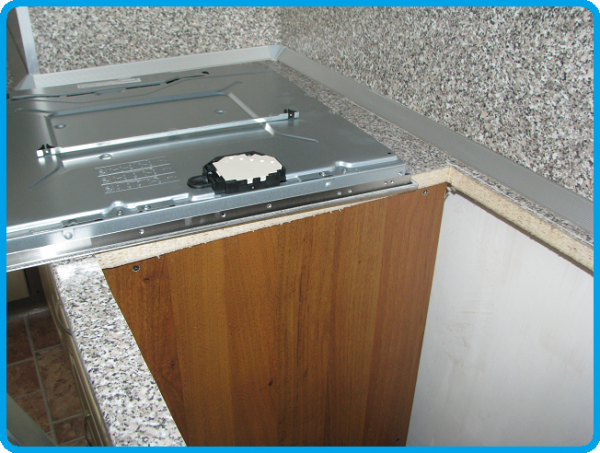

Перед тем как установить варочную панель, положите её на столешницу, переверните и подсоедините провода по схеме. Схему вы сможете отыскать на оборотной стороне панели, это делается для вашего удобства. Нужно учесть не только лишь её размеры, но толщину. Когда вы устанавливаете и подключает без помощи других, то проявите внимание. Если некорректно подсоединить провода, то вы не отрегулируете позже конфорки и их величину нагрева.

В случае когда для подключения варочной электрической панели имеется особый щитовой провод, то для вас не будет нужно ни розетка, ни вилка. Довольно подсоединить панель к проводу. Подключение индукционной варочной поверхности осуществляется по тому же принципу.

Смотрите также – Ремонт варочных панелей своими руками: главные неисправности

Установка и подключение газовых варочных панелей

При монтаже газовой варочной панели своими руками нужна поглядеть тип крепления. Не запамятовывайте про толщину и размеры варочной панели. Потом её нужно установить, выровняв по краю столешницы, а позже закрепить. Обычно, в комплекте идут скобы для крепления, они размещены снизу. Электрический провод врубается в розетку.

Для подключения газовой варочной панели своими руками нужна кропотливо изучить правила безопасности. Газ перекрывают, после этого подсоединяется варочная панель гибким шлангом к газовой трубе. В гайку в неотклонимом порядке помещают паронитовую прокладку. После этого включаете газ и конфорки, проверяете соединения шланга, дабы не было утечек. Для этого необходимо намылить все места соединения, если пена не имеет пузырьков, утечек нет, установка произведена верно. Кроме этого, для проверки используют газовые анализаторы.

Если делать все верно, то заморочек при установке варочной панели появиться не должно. Главное, дабы вы не торопились и делали работу отменно, беря во внимание все аспекты монтажа.

Главный редактор веб-сайта. Понимаю тему техники, 10 лет опыта работы в больших торговых сетях. О команде и экспертности материалов написано на страничке Команда ТехРевизора. На веб-сайте много посторониих создателей, но я отвечаю за достоверность инфы в выборках.

Как верно установить варочную панель в столешницу

Установка варочной панели – это удачный и удобный вариант для вашей кухни. Таким макаром, вы можете значительно сберечь место, что очень животрепещуще для стандартных маленьких кухонь российских хрущевок. К тому же, варочные панели работают по такому же принципу, как и мощные плиты – так почему бы не поменять их на более удачный вариант. Принципиально отметить, что установка варочной панели в столешницу – совсем легкий процесс и совладать с ним сумеет хоть какой, кто имеет определенный набор инструментов.

Для того, дабы разобраться в процессе установки и хорошо воплотить его в жизнь, стоит предметнорассмотреть любой из шагов ремонтных работ.

Создание отверстия

Те, кто когда-то сталкивался с схожими работами должны знать, что нет ничего сложного в том, дабы установить варочную панель в столешницу. Видео об этой работе, которое находится в конце статьи — реальное доказательство этому. Для того, дабы выделить все аспекты установки, стоит разглядеть процесс детально.

1-ое, что вы должны знать перед установкой столешницы — это ее размеры, что дозволит избежать вероятных ошибок при замерах. Для того, дабы без помощи других их выполнить, нужно ееперевернуть и найти ширину и длину при помощи рулетки;
Делаем разметку на столешнице. Она должна соответствовать характеристикам варочной панели;
При помощи электрического лобзика просверливаем отверстие, с которого и будем начинать вырезать. Для того, дабы срез не крошился — лучше применять лобзик с маленькими зубьями.

Процесс герметизации

Срезы, которые образовались после пропила, стоит обработать герметиком. Это нужно, дабы столешница не разбухла, также, дабы в нее не попала грязюка.

Принципиально! Для уплотнения кромки вы всегда сможете применять дюралевую ленту. Кроме собственных главных защитных свойств, она сумеет защитить столешницу от резкого перепада температур. Уделите повышенное внимание выбору уплотнителя, так как от этого зависит сохранность внешнего облика столешницы и ее функциональность.

От того, какую варочную панель заполучили – электрическую либо газовую – будет зависеть и метод установки. Разглядим раздельно оба варианта.

Как подсоединить электрическую панель?

Спрос на электрические панели постоянно высок. Данный факт просто разъяснить тем, что такие устройства очень надежны, добротны и долговечны. Все таки, если таковой плите и предстоит ремонт, то ее без заморочек можно отсоединить и отнести в мастерскую.

Перед тем, как начать встраивать электрическую варочную панель, ее нужно перевернуть и положить на столешницу. С внутренней стороны плиты будет нарисована оборотная схема подсоединения. Будьте особо внимательны, если для вас предстоит работать с подключением плиты без помощи других. Тут важносоединить провода верно.

В этом случае, если для подключения электрической панели есть отдельный провод щита, то нет необходимости в вилке и розетке. Просто подсоедините провод и установите панель в столешницу. После чего она будет вполне готова к работе.

Как подсоединить газовую панель?

Вначале стоит направить внимание на то, каким образом крепится панель. Установите ее в столешницу, потом выровняйте и закрепите. Для этого понизу модели предусмотрены особые скобы и включите электрический провод в розетку.

Принципиально! Перед самостоятельным подключением газа для вас обязательно стоит ознакомиться с основными правилами безопасности. Газ должен быть перекрытым. Удостоверьтесь в этом и только после, подсоединяйте варочную поверхность к трубе при помощи гибкого шланга.

В гайки стоит положить паронитовые прокладки. Потом, откройте газ и включите конфорки для того, дабы проверить крепкость соединения и убрать вероятные утечки газа. Для удобства проверки используйте газовый анализатор.

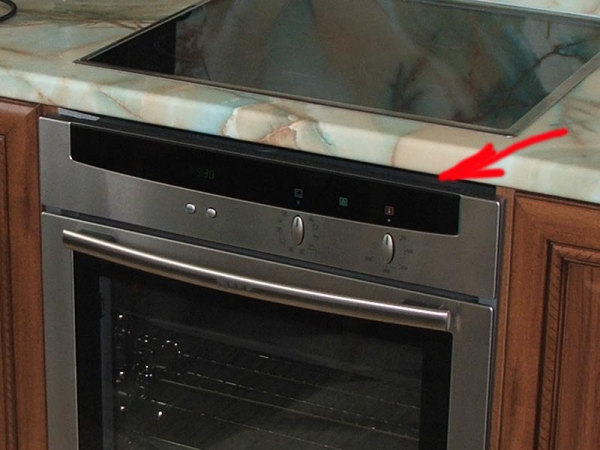

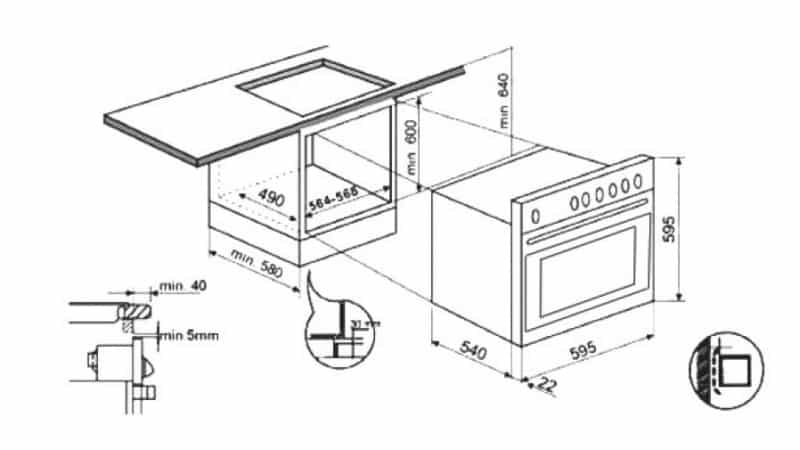

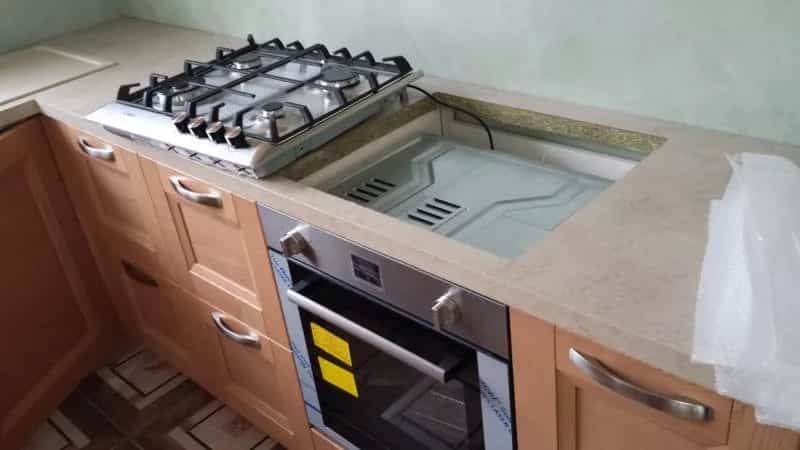

Правила установки варочной панели над духовым шкафом

Индукционная варочная панель имеет огромное количество положительных черт. Посреди них:

Быстронагреваемаяповерхность до определенной температуры;
Совершенно гладкая поверхность, которая позволяет обеспечить лучший уход за плитой;
Значимая экономия электричества;
Безопасность для малышей (исключение больших температур, наличия газа и открытого огня).

Видите ли, преимуществ у такового варианта масса. Потому совершенно логично, что для вас также захотелось установить такового рода плиту у себя дома. Как это выполнить верно? Установка варочной панели над духовкой имеет определенную последовательность и правила. Для того, дабы более тщательно разобраться в этом вопросе, стоит разглядеть все особенности установки панели.

Если вы приступили к такому процессу, как установка индукционной варочной панели над духовым шкафом, то должны знать, что он должен быть обустроен принудительной вентиляцией и охлаждающей системой;
Помните, что крепление должно выполняться на совершенно ровненькой поверхности. В неприятном случае, могут появиться деформации, которые нарушат правильную работу варочной плиты.

Порядок установки

Возьмите короткие тупые саморезы и привинтите 4 пружины в отверстия, которые размещены по краям устройства;

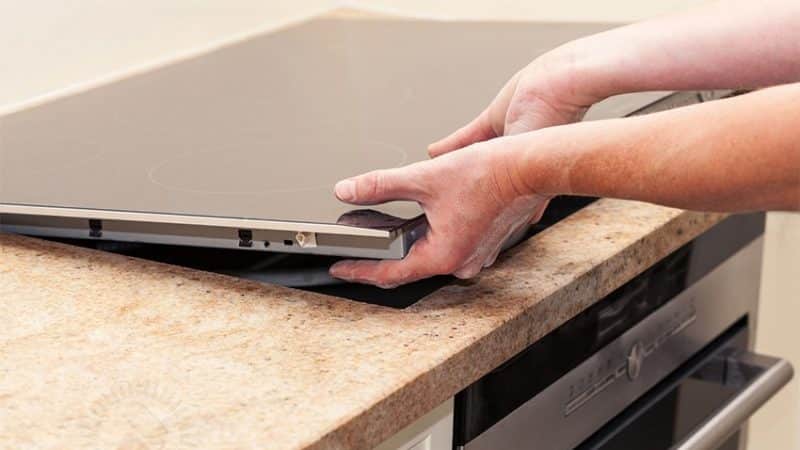

Вставляем варочную панель в кухонный модуль, выравниваем ее и немного жмем на центр – это обеспечит очень ровненькую установку;
Если она имеет боковые профиля, то после того, как вы вставите ее в кухонный модуль нужно воткнуть 4 крепежных крюка. Направьте внимание на то, дабы саморезы центровочных пружин оставались доступными.

Принципиально! При установке варочной панели над духовым шкафом, электрическое подключение и встраивание самого шкафадолжно выполняться раздельно. Этогонеобходимо придерживаться исходя из правил Техники безопасности при работе с электричеством.

Перед тем, как подсоединять электрику нужно проверить:

состояние розетки: она должна быть заземлена и соответствовать всем техническим нормам и эталонам;
соответствует лирозетка необходимому напряжению при подключении;
соответствует ли розетка штепсельной вилке.

Помните, что установка варочной панели в столешницу своими руками либо установка панели над духовым шкафом, просит от вас предельной бдительности. Вы обязательно должны учесть огромное количество требований, которые посодействуют для вас хорошо, стремительно и отменно установить ее. Руководствуясь вышеописаннымиинструкциями, для вас не надо будет завлекать профессионалов для проведения этой операции.

До того, как будет осуществлено подключение, стоит кропотливо проверить напряжение и частоту тока в розетке и соответствию всем установленным нормам для проведения неопасной самостоятельной установки панели.
