Как установить теплый пол электрический

Современный человек стремится идти в ногу с течением времени. Это касается не только лишь одежки либо каких-либо престижных девайсов, но и новинок в области строительства. Таковой новинкой ещё совершенно не так давно был «тёплый пол». На данный момент же он стал неотъемлемой частью фактически каждого современного дома.

Существует несколько его разновидностей: электрический и водяной. И если приходится делать выбор, то принципиально держать в голове, что водяной «тёплый пол» более уместен для личных либо пригородных домов. Квартиры почаще оснащают электрическим его видом.

Схема водяного теплого пола Схема электрического теплого пола

Различают некоторое количество видов электрического «тёплого пола»: кабельный (подогрев осуществляется с помощью нагревательного кабеля, уложенного без помощи других либо в термомат), кабельный с армирующей сетью, плёночный (инфракрасный).

Принципиальным нюансом при выборе типа электрического «тёплого пола» является высота потолка в помещении. Кабельный пол имеет самую большую толщину. Потому если нужно утеплить помещение на этажах, начиная со второго и выше, то непременно следует учесть высоту потолка и состояние перекрытия и уже исходя из приобретенных данных принимать решение.

Когда выбор уже изготовлен, следующим шагом будет создание плана укладки «тёплого пола». На этом шаге нужно учесть расстановку мебели, домашней техники, также размещение отопительных устройств.

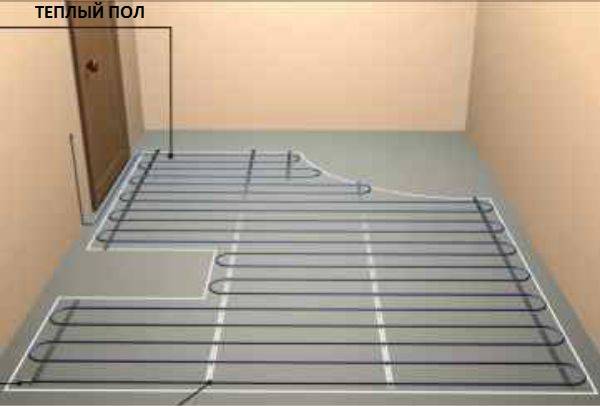

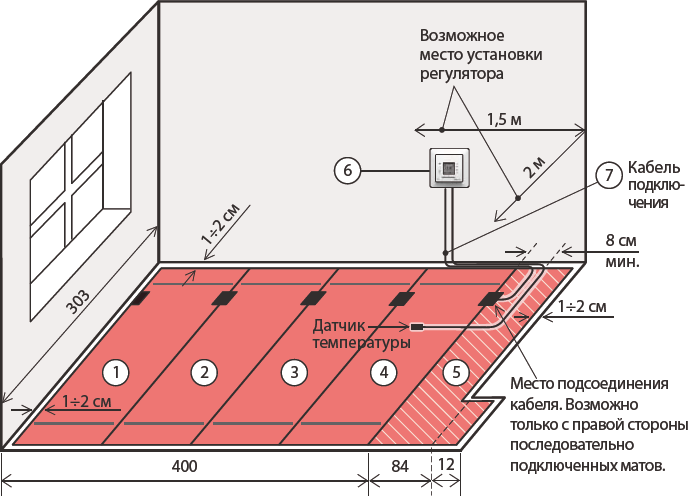

План укладки термического пола

Это связано с тем, что все элементы 1-го контура обогреваются идиентично. А если поблизости находятся отопительные приборы либо на «тёплый пол» установлена мебель, то вероятен его перегрев и, как следствие, система может выйти из строя. Мебель также может пострадать. Потому в плане укладки участки пола, на которые устанавливается мебель либо отопительные приборы, обходят стороной.

Для каждой комнаты разрабатывается свой план укладки «тёплого пола». После окончательного монтажа перестановка мебели исключается. В конечном итоге план представляет собой совокупа фигур неверной формы с бессчетными изломами либо пустотами. Снутри контура каждой из этих фигур и будет улечся «тёплый пол».

Расчет мощности электрического теплого пола

Подсчитав площадь укладки (а не всей площади помещения), необходимо помножить это число на мощность системы теплого пола. Мощность кабелей термического электрического пола находится в зависимости от теплопотерь определенного типа помещения (чем больше тепла дает помещение, тем посильнее его необходимо нагревать).

Примеры требуемой мощности пола для определенных типов помещений:

• Спальня – 100-150 Вт/м 2 .
• Санузел – 180 Вт/м 2 .
• Кухня, коридор – 150 Вт/м 2 .
• Балкон, лоджия – 200 Вт/м 2 .

Для примера возьмем санузел площадью 5 м 2 . За вычетом площади ванной (душа), унитаза, стиральной машины, умывальника получаем площадь 3 м 2 . Умножаем 3 м 2 на требуемую мощность 180 Вт/м 2 и получаем 540 Вт/м 2 . При покупке необходимо избрать электрический теплый пол с мощностью, равной либо чуток больше приобретенной.

Варианты установки электрического теплого пола

Зависимо от избранного напольного покрытия и типа электрического «тёплого пола» вероятны несколько вариантов его установки:

1. монтирование в слой стяжки, после этого на неё укладывается напольное покрытие;

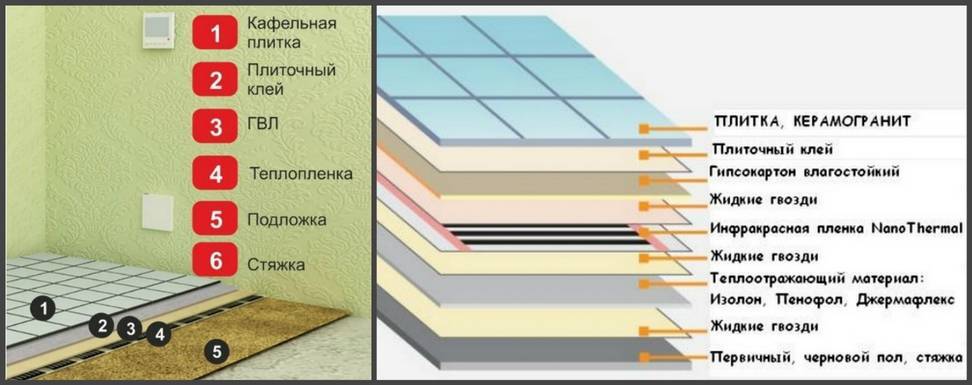

2. если планируется на пол положить глиняную плитку, то «тёплый пол» укладывается на стяжку, а потом поверх него – плитка;

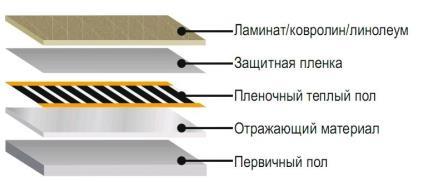

3. «тёплую плёнку» стелют конкретно под напольное покрытие (древесный пол, линолеум, ламинат, ковролин).

Особенностями первых 2-ух вариантов укладки будет то, что сначало расстилается слой гидроизоляции, а потом теплоизолятора. Поверх заливается слой стяжки. Если же квартира, оснащаемая тёплым полом, размещается не на нижнем этаже, а помещение, находящееся этажом ниже, утеплено; то на гидроизоляции, теплоизоляторе и стяжке можно сберечь и уложить «тёплый пол» конкретно под плитку. Но в любом случае поначалу следует конкретно изучить аннотацию.

При укладке плёночного «тёплого пола» дополнительная заливка стяжки не нужна. Поначалу вся поверхность пола устилается теплоизолятором, в качестве которого лучше применять вспененный целофан с фольгированной поверхностью. Потом инсталлируются электроэлементы, а позже, по мере надобности, слой гидроизоляции.

После чего можно перебегать конкретно к укладке напольного покрытия. Особенностью плёночного «тёплого пола» будет то, что его не монтируют в стяжку и не применяют для полов, на которые в предстоящем будет улечся глиняная плитка.

Установка электрического теплого пола своими руками

1. Чистка и выравнивание основания. Работы осуществляются по аналогии с подготовкой основания под водяные полы: удаляется пыль и мусор, выравнивание делается при помощи наливного слоя.
2. Укладка отражающей термоизоляции. Отражающая термоизоляция укладывается отражающим покрытием ввысь. Соединения листов теплоизоляционного материала соединяются монтажным скотчем.
3. Гидроизоляция. Водоизоляционная пленка укладывается по всей площади пола с заходом на стенки на всю высоту грядущего пола.
4. Кромочная изоляция. По периметру пола крепится демпферная лента для изоляции стяжки от стенок. Если ширина ленты большая (15-20 см), и вы убеждены, что ее хватит на всю высоту пола вкупе с покрытием, ее можно укладывать в самом начале до теплоизолятора.

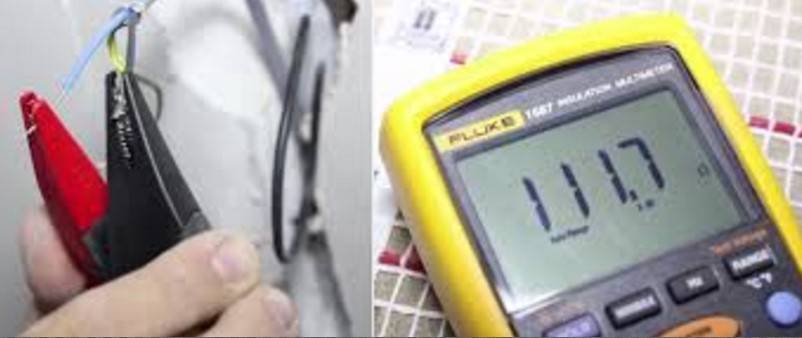

5. Проверка работоспособности кабелей электрического теплого пола. Проверку лучше выполнить до укладки пола, дабы не тратить время зря впустую. Этот шаг работ мы опишем чуток ниже.

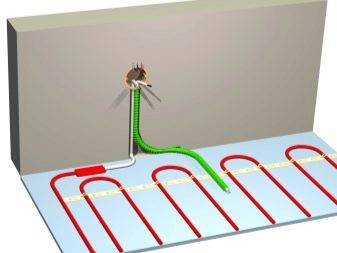

6. Установка терморегулятора и датчика. В стенке с подведенным электричеством необходимо пробурить штробу на высоте около 1 м от пола. Намечаем карандашом линию, просверливаем точечные отверстия по всей длине полосы, потом продольными движениями снизу ввысь сверлим линию, делая штробу однородной. В конце полосы на стенке необходимо высверлить отверстие под размеры вашего терморегулятора. В теплоизоляторе также необходимо вырезать отверстие (длина отверстия – 50-100 см от стенки) под гофрированную трубу, в какой будет находиться термодатчик, дабы она не сильно высилась над плоскостью электрических матов. Засовываем провод с термодатчиком в гофру, укладываем в паз теплоизолятора, и в штробу. Внимание: угол гофрированной трубы на стыке пола и стенки должен быть плавный, дабы она не треснула и не повредила датчик. Провод от нагревательных матов также должен подводиться к терморегулятору через гофру. В конечном итоге провода датчика температуры и мата теплого пола должны идти в штробе к выходу на терморегулятор. Чуток ниже мы поведаем, как подключить электрический теплый пол.

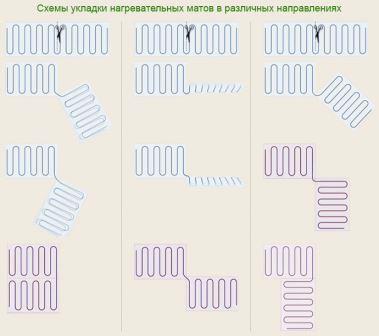

7. Укладка матов электрического теплого пола. Варианты укладки матов мы привели в схемах выше. Маты крепятся к теплоизолятору с помощью клейких лент с нижней стороны. Расстояние от стенок и других объектов до матов должно быть около 20 см, расстояние между матами 5-10 см. Если вы укладываете только кабель, то шаг (расстояние) между рядами змейки должно быть 10-15 см. Соединительная муфта на конечном мате соединяется с кабелем питания. Муфта толще кабелей мата, потому в теплоизоляторе необходимо выполнить углубление под нее.
8. Стяжка пола. Как делать влажную стяжку пола, мы ведали в прошлых статьях. Высота стяжки над кабелями должна быть более 3 см. Заместо стяжки можно выполнить наливной пол с той же высотой. Если вы делаете пол под плитку, то заместо стяжки будет плиточный клей. Для укладки плитки поначалу необходимо убедиться в горизонтали уложенного пола. Если отличия не больше 0,5 см, то можно прямо на маты теплого пола наносить плиточный клей и укладывать плитку, кропотливо выравнивая горизонталь.
9. Шумоизоляция. Если теплый пол делается не под плитку, а под паркет, ламинат, ковролин либо линолеум, то перед чистовым покрытием укладывается шумоизоляция.

Зависимо от избранного вида электрического «тёплого пола» установка его может продлиться от двух-трёх дней (для плёночного пола) до трёх недель либо даже месяца (для кабельного пола). Но затраченное время потом с лихвой компенсируется комфортабельными критериями у вас на дому.

Как установить теплый пол – электрические варианты и методы монтажа

Место под терморегулятор нужно найти еще до установки теплого пола, так как он является началом всей системы. Работа термостата заключается в отслеживании температуры комнаты и в ее поддержке на подходящем уровне. Также данный компонент для вас будет нужно, дабы произвести подключение к электричеству всего контура.

Если вы избрали терморегулятор со интегрированным фиксатором температуры воздуха, для него довольно расстояния от ЭТП в 1,5 м. При выборе места смотрите за тем, дабы на термостат не попадали солнечные лучи. В неприятном случае он не сумеет настроить нужные данные для функционирования.

Существует два типа термостатов:

• механические;
• программные.

Программным доступно автоматическое управление, они в состоянии без помощи других смотреть за температурой не только лишь пола, но и воздуха, включая в нужный момент подогрев.

Как установить терморегулятор:

• определившись с местом установки, нужно сделать отверстие и сделать от него канавку к полу;
• подведите кабели от ЭТП, сетевые и провода термостата к произведенному углублению;

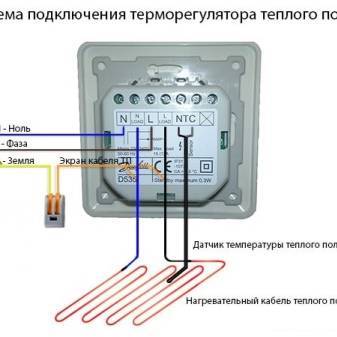

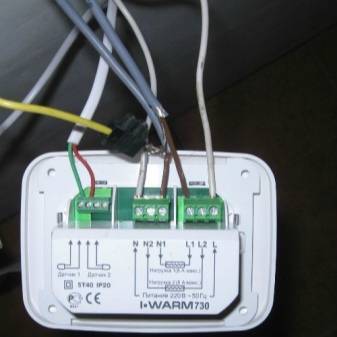

• когда термостат будет установлен, к нему нужна подвести заземление, фазу и ноль;
• если в комплекте вашего термостата нет температурного датчика, его следует приобрести без помощи других. Приобретайте датчик, наибольший ток которого схож току теплого пола.

Установка системы

Для того дабы укладка теплого пола прошла без осложнений, нужно верно придерживаться установленной последовательности проводимых работ.

Проектировка и проведение расчетов

Прежде всего нужно избрать нагревательный элемент. От этого будет зависеть тип применяемого устройства.

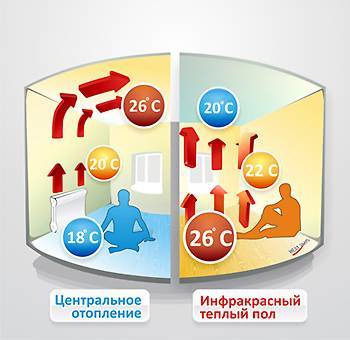

• инфракрасные полы. Подогрев делается благодаря инфракрасной пленке, которая применяется для этого типа систем;
• маты нагревательные. Все нагревательные элементы находятся в особом мате. Часто имеет форму змейки. Его внедрение позволяет провести установка теплого пола стремительно;
• электрополы кабельные. Тепло подается от нагревательного элемента – кабеля. Укладывается на заблаговременно очищенное и приготовленное основание. Для фиксирования пригодится сетка и набор особых крепежей.

Схемы укладки

При разработке собственного проекта следует учитывать разные варианты касательно методов установки теплого электрического пола.

По методу укладки кабеля различают:

1. Метод, при котором материал укладывается конкретно на стяжку. Сверху него уже укладывается напольное покрытие. Допустим при использовании инфракрасных систем.
2. Уложенный кабель под ламинат либо плитку (идет речь о напольной), но выше уровня стяжки.
3. Установка делается в слой стяжки.

Проект должен показывать такую информацию:

1. Место проведения монтажных работ кабеля для каждого из помещений.
2. Участки, где будет происходить подвод электропитания, и находиться регуляторы подогрева.
3. Расчет самого оборудования.

К значимым недочетам можно отнести невозможность предстоящей перепланировки помещения, так как схема чертится таким макаром, что на ней, кроме нагревательных частей, указана и размещена в помещении мебель, под которую устанавливать схожее оборудование воспрещается.

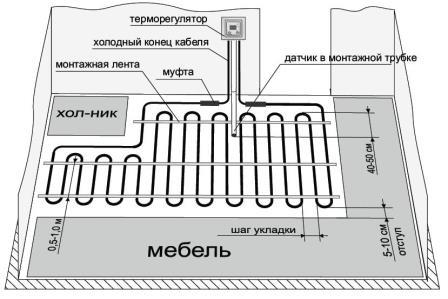

Места под мебель

Нужные расчеты

Нужную мощность можно высчитать с помощью формулы: P = p*S. В данном случае «P» будет наибольшим показателем мощности системы, «S» площадью комнаты, а «p» производительностью нагревательных частей. Подобные расчеты нужно производить для каждой комнаты по отдельности. В качестве вспомогательного элемента можно применять таблицы, которые предоставляются производителями нагревающих частей. Там приведена информация касательно вероятных теплопотерь в комнате, длительность применяемого кабеля и укладочный шаг. При использовании пленочного устройства, расчет делается исходя из количества секций, которые бы смогли покрыть имеющуюся площадь.

Мощности теплого пола

Проверяем проводку

В базе функционирования этих систем лежит внедрение электроэнергии, потребление которой очень существенно. Для этого нужно проверить предельную мощность имеющейся проводки на предмет того, выдержит ли она беспрерывную работу системы электрических полов. Для этого берется показатель сечения самого кабеля. Прямое подключение устройства к розетке запрещено. Если поперечник имеющихся жил не соответствует вероятным нагрузкам, то или древняя система заменяется, или проводится новенькая линия проводки, которая будет ориентирована только на сервис электрополов. Наличие автоматических предохранителей непременно.

Избираем материалы и вспомогательное оборудование

В комплектацию устройства заходит:

• мел, применяемый для нанесения разметки;
• нагревательный кабель;
• дюбель-гвозди;
• защитная система;
• крепления;
• температурный датчик и регулятор;
• лента демпферная;
• соединительные провода.

Пример нагревательного кабеля

В качестве дополнительных частей пригодится набор отверток, молоток, рулетка, зубило, ножницы для работы с металлом и перфоратор.

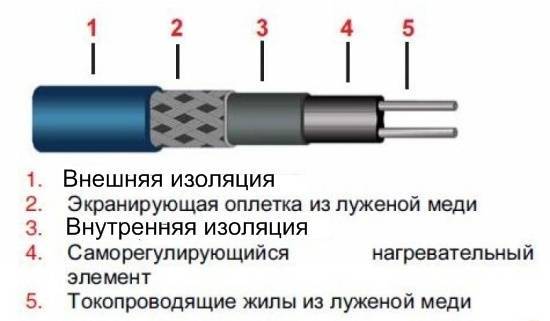

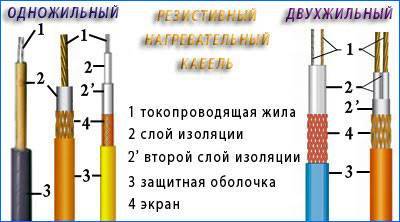

1. Саморегулирующийся. Оборудование греется за счет матрицы, сделанной из полимеров. Соответствующей особенностью является отсутствие вероятного перегрева оборудования. Стоит таковой кабель недешево, но вот срок эксплуатации у него в пару раз выше.
2. Резистивный. Жила выступает в роли основного нагревательного элемента, материал, которой характеризуется достаточным уровнем сопротивления. Благодаря этому перемещающийся снутри смонтированного кабеля ток преобразуется в тепло.

Установка контура отопления трубами.

Установка теплого пола

Здесь необходимо не запамятовать учитывать повороты, поперечник и шаг труб. Так же во время этого шага следует установить коллекторный шкаф. Так же можно установить гофру для защиты труб в местах стыковки труб с узлом и полом. Во время этого шага следует закрепить демпферную ленту. Нельзя применять и паять полипропиленовые трубы.

Порядок действий при выкладке труб:

1. На один конец размотанной трубы крепим фитинг, защитную гофру и подсоединяем к коллектору. (трубу следует разматывать отрезками по 10-15 м.)
2. По заблаговременно размеченному маркером контуру выкладываем трубу. Фиксацию производим средством гарпун-скоб (крепление происходит на прямых участках трубы, через каждые 30-40 см.) Гарпун-скобы следует устанавливать не сходу, а только после выкладки 5-10 м. трубы
3. Проложив трубу по всей разметке, подводим её к коллектору и отрезаем. Надеваем фитинг и крепим к коллектору. Отмечаем длину отрезка контура. Это будет нужно для последующей балансировки.

Чем можно отапливать балкон

Обогреть помещение, которое мы оборудуем на балконе, можно при помощи:

• вывода центрального отопления;
• оборудования теплого пола;
• установки инфракрасного обогревателя;
• наличия электрического обогревателя;
• размещения масляных батарей.

Кратко о центральном отоплении

Отопление балкона от центрального отопления – полностью прибыльный метод с расчетом на долгосрочную перспективу. В нем прельщает надежность и проверенность годами. Но оно имеет и минусы. Тепло будет поступать только с началом отопительного сезона. К тому же этот метод тянет за собой достаточно много морок, так как для его оборудования непременно нужна разрешение БТИ.

Помните: ни при каких обстоятельствах нельзя на балконе устанавливать дополнительные радиаторы с подключением их к центральному отоплению. Это связано сначала с тем, что из-за несанкционированного подключения ваши соседи будут недополучать тепло. Но если вашу заявку БТИ разглядело и одобрило, то сможете смело монтировать теплый пол на балконе от центрального отопления:

1. Для начала спецы рекомендуют оклеить ту часть стенки, где будет находиться батарея, фольгой. Она станет отражателем тепла. Так будет лучше прогреваться помещение, а тепло не уйдет на улицу.
2. После чего нужно из организации, которая занимается подачей тепла, вызвать спеца, дабы он перекрыл общий стояк.
3. Потом в стенке просверливаются отверстия под трубы. Заместо труб спецы рекомендуют пользоваться пластико-алюминиевым шлангом. Позже на него устанавливается тройник с вентилем.
4. Дальше инсталлируются батареи отопления. Для этого нужно на стенке закрепить два кронштейна, которые будут задерживать радиаторы за высшую часть, и один кронштейн понизу для того, дабы держать батарею понизу.

Только по окончании всех этих работ батареи подключаются к центральному отоплению

Повышенное внимание нужно направить на то, дабы в системе не образовалась воздушная пробка

Теплый пол – красивая кандидатура

Более экономичным вариантом считается оборудование теплых полов, так как их установка обойдется дешевле. Они бывают электрическими и водяными. Механизм работы прост: воздух греется и подымается верх. Благодаря этому в помещении поддерживается подходящий температурный режим.

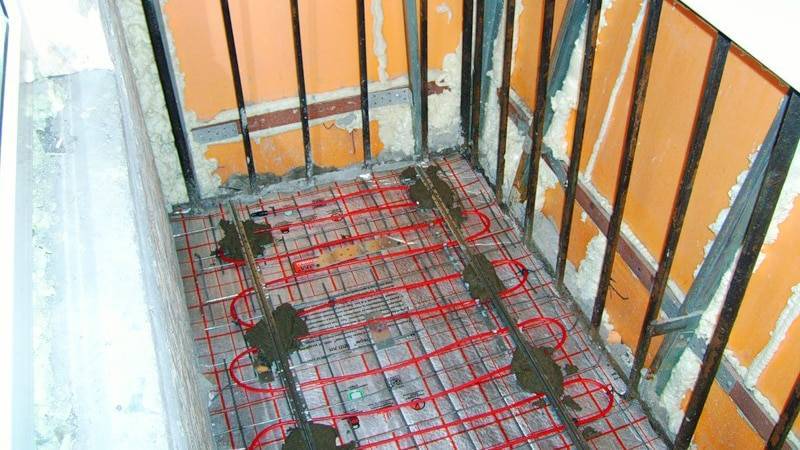

Установка водяного пола на балконе

Установка водяного пола

1. Для начала нужно выполнить врезку тройников на подаче и обратке, когда будут производиться работы по подмене труб. Также непременно смонтируйте запорную арматуру (вентиля) для того, дабы была возможность по мере надобности перекрыть подачу теплой воды.
2. Дальше осуществляется на полу укладка бетонной стяжки. Её основание в неотклонимом порядке выравнивается.
3. После чего укладывается изоляционный материал.
4. Сейчас начинается укладка пластмассовых труб, которые являются основой теплого пола. Их кладут змейкой. Извив должен быть маленький. Расстояние между трубами – малозначительное.
5. Далее проводят подключение пластмассовых труб к системе подачи жаркой воды.

Заключительный шаг – укладка бетонной стяжки на базу.

Для бетонной стяжки можно применять разные материалы: особые строй консистенции или обыденный цементный раствор (старенькый испытанный метод).

Во время укладки водяного пола необходимо держать в голове несколько неотклонимых для выполнения правил:

1. Если главным полом будет плитка либо ламинат, то толщина стяжки должна быть маленький.
2. Для водяного пола нужно получать только высококачественные материалы с долгим сроком службы, так как устранение проблем позже обойдется в значительную сумму.
3. Система «теплый пол» устанавливается из цельной трубы. Никаких соединений под стяжкой не должно быть. Потому перед закупкой материалов проведите кропотливые замеры.
4. Во избежание засорений защитите концы труб.
5. Непременно нужно провести остекление балкона, на котором планируется установка теплых полов.
6. После окончания всех работ нужно подождать некоторое количество дней до полного высыхания всех бетонных консистенций. Ни при каких обстоятельствах не используйте конкретный источник подачи тепла в систему «теплый пол» для ускорения процесса сушки. Но непременно часто проветривайте помещение от излишней воды, которая будет создаваться во время высыхания.

Подключение отопления

Теплый пол смонтирован, стяжка вполне высохла, сейчас можно подключиться к центральному отоплению и проверить итог выполненного монтажа. Если система центрального отопления уже работает, то для начала работы вашего пола довольно открыть вентили. Пару минут – и вы сможете ощутить приятное тепло под своими ногами.

Как без помощи других выполнить установка теплого электрического пола. Пошаговая аннотация

Итак, вы отважились на покупку теплого пола. Либо еще только думаете об этом, но уже начинаете учить материал, повествующий о том, как своими руками произвести установка теплого электрического пола. Возлагаем надежды, что данное управление ответит на все ваши вопросы.

В набор поставки теплых электро полов (в нашем случае полы Калео) заходит: термопленка и набор проводов, регулятор температуры (терморегулятор) и температурный детектор, изолирующие материалы. Также дополнительно для вас пригодится: теплоотражающая пленка, благодаря которой достигается высочайший КПД при подогреве. Изоляционные и сохраняющие тепло материалы следует подбирать зависимо от грядущего напольного покрытия. Под ковролин либо ламинат стоит постелить мягенькие материалы, которые будут делать роль подложки, а под стяжку либо кафельную плитку есть более жесткие подложки. Потому при покупке теплого пола непременно поведайте продавцу-консультанту о том, что вы планируете делать с полом. Не считая того для монтажа для вас пригодится фольгированный и малярный скотч.

Если вы планируете выполнить стяжку пола либо положить плитку, подготовьте для этого нужные материалы. Линолеум, ламинат либо ковролин можно укладывать конкретно на теплый пленочный пол, за ранее зафиксировав его на подложке.

Перед покупкой комплекта электрического пола нужно все отлично высчитать. К примеру, ни к чему обогревать место под диванчиком либо шкафом-купе. Посчитайте только ту площадь, которая свободна от недвижных предметов. Так на комнату площадью 20 метров квадратных может уйти 12-15 м2 теплого пола.

Самостоятельный установка теплого электрического пола

Установка теплого пола начинается с выравнивания поверхности. По мере надобности выполняются бетонные работы. Потом настилается теплоотражающая пленка. Между собой полосы теплоизоляционного материала соединяются фольгированным скотчем. Поверх основания раскладывается термопленка, в тех местах где это нужно. Если теплый пол поставляется рулоном, тогда его нужно разрезать на листы подходящих размеров по нанесенным меткам.

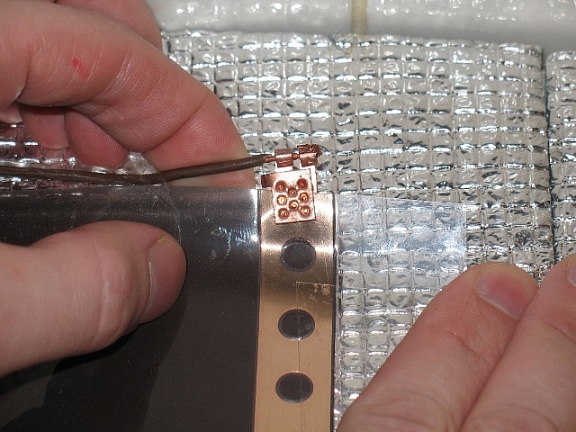

Сейчас на пленку фиксируем контактные зажимы. Их необходимо установить и зажать пассатижами на медную полоску, при этом гладкой стороной зажима вовнутрь (смотри аннотацию). Линию отреза медной полосы непременно необходимо заизолировать недлинной битумной изоляцией (поставляется в комплекте).

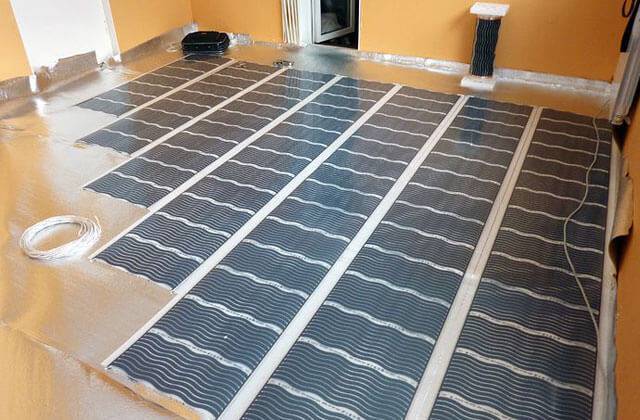

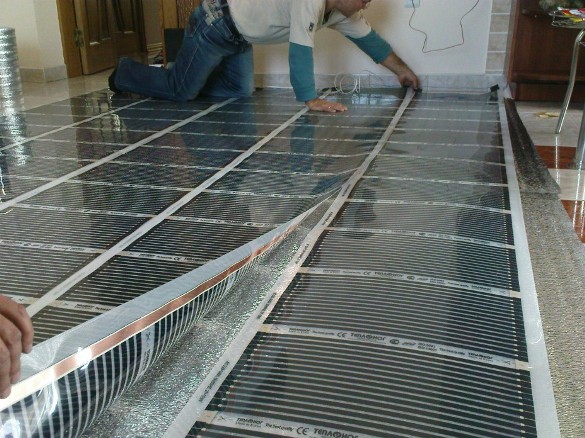

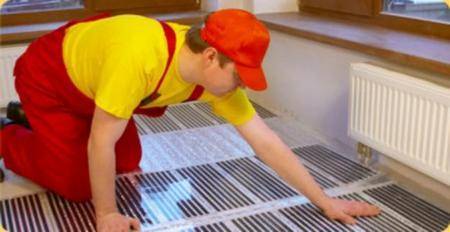

Сейчас раскладываем пленку на полу (только заблаговременно определенная часть площади). Главное выполнить это верно – медным проводником вниз. Полосы либо кусочки термопленки скрепляем с помощью малярного скотча с подложкой. Пытайтесь заблаговременно все обмыслить так, дабы было меньше резов пленки.

Как установить терморегулятор

Сейчас пришло время установки терморегулятора теплого пола. Прокрутите в голове место его расположения так, дабы им было комфортно воспользоваться. Можно выполнить его в качестве стационарного устройства (как розетка либо включатель) либо же подключить к уже установленной розетке.

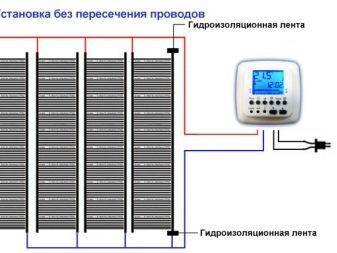

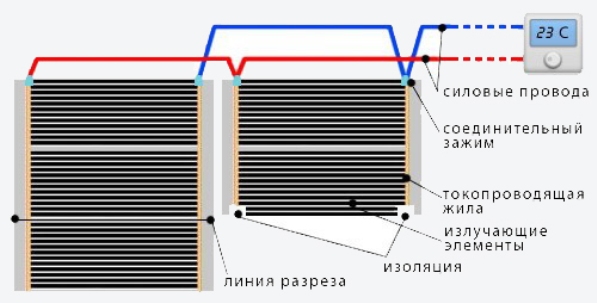

Пленка теплого электрического пола подключается к сети параллельно. В набор поставки заходит схема соединения проводов с пленкой. Пристально изучите ее и действуйте согласно аннотации. Все провода лучше упрятать в штробы либо в плинтус. Непременно произведите изоляцию термопленки при помощи изолирующих материалов, которые также есть в комплекте.

Подключение датчика теплого пола

Для датчика теплого пола заблаговременно нужно приготовить место неподалеку от места установки терморегулятора. Для этого, может быть, придется выполнить маленькое углубление в основании либо теплоизоляционном материале. Датчик крепится на темной полосе термопленки.

Перед укладкой напольного покрытия непременно проверьте работоспособность теплого пола. Потрогайте каждую полосу термопленки либо каждый отрезок и в случае необходимости исправьте ошибки в монтаже. Если все нормально можно приступать к укладке кафельной плитки, ламината либо другого напольного покрытия.
