Как установить осветительные приборы на натяжном потолке

Эта маленькая статья будет сначала о том, как Не нужно монтировать осветительные приборы в натяжной потолок. Другими словами, про ошибки при монтаже.

Тем, кто интересуется этой темой, рекомендую ознакомиться с моими статьями Как повесить люстру под натяжной потолок, светодиодный натяжной потолок и Установка точечных осветительных приборов. Там тщательно расписаны тонкости, на которых не буду останавливаться в этой статье.

Началось всё с того, что меня вызвала моя клиентка, которой я делал всю проводку в квартире. Она посетовала на потолочников, которые монтировали светодиодные точечные осветительные приборы в потолок.

Я за пару месяцев ранее вывел конец провода на потолок, тогда ещё точно не было понятно, какие будут осветительные приборы, и как они будут размещаться.

Потому я взял клятвенное обещание, что как дело дойдёт до установки и подключения осветительных приборов в натяжной потолок, она мне позвонит, я приеду, и вкупе с монтажниками мы создадим всё, как следует.

Но, как позже выяснилось, посреди потолочников нашелся “электрик”, который уговорил хозяйку выполнить всё “в самом наилучшем виде”.

Позже хозяйка позвонила мне, так как некоторые осветительные приборы горели меркло, а некоторые совершенно не горели. Осветительные приборы представляют собой один светодиод с блоком питания, как показано на рисунке сначала статьи и ниже. Всё это оформлено в “кристалл Сваровски”, потому стоимость этих осветительных приборов была около 2 т.р. Соответственно, стоимость потолка с 15 светильниками предсказывала препядствия.

Осветительные приборы были сконфигурированы в подобие созвездий, как показано на плане:

Осветительные приборы в виде созвездий

Красной линией я показал примерный ход кабеля для подключения шлейфом, комменты тоже мои, это ответы на вопросы, которые мне задала хозяйка квартиры по эл.почте.

Кстати, хозяйка из школьного курса физики (хотя нет, она окончила радиотехнический университет, как и я)) помнила, что при последовательном соединении при перегорании одной лампочки потухнут все. И я длительно не мог доходчиво разъяснить – как это: лампочки подключаются параллельно (электрически) и в то же время последовательно (в пространстве).

Как нельзя монтировать осветительные приборы

Итак вот, приехал я, на натяжном потолке картина из 15-ти таких осветительных приборов:

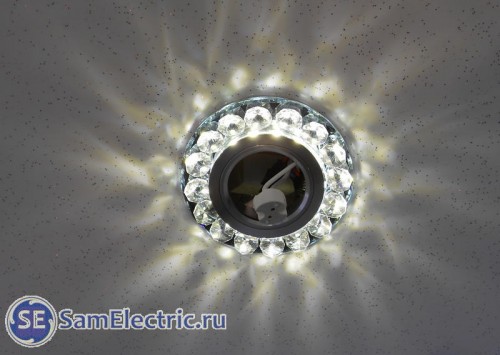

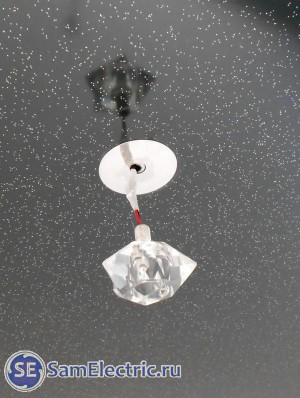

Осветительный прибор закреплен на натяжном потолке

Как я уже рассказывал, неувязка была в том, что некоторые из них горели, а некоторые – “не очень”. Естественно, я полез глядеть, что с питанием. И что я вижу:

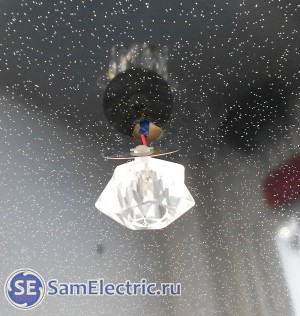

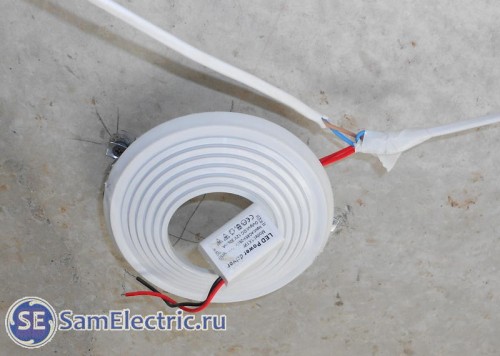

Пример неверного монтажа светодиодного осветительного прибора

Пример неверного монтажа затратного точечного светодиодного осветительного прибора

Другими словами, подключение к питающему кабелю и источник питания остались в потолке, и добраться до них никак не может быть, не снимая потолок.

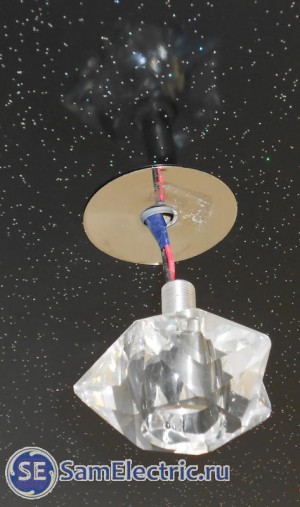

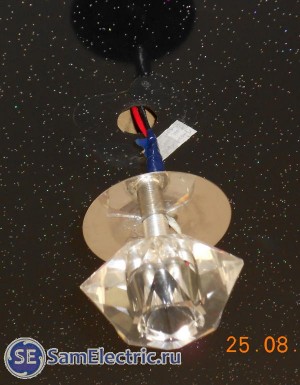

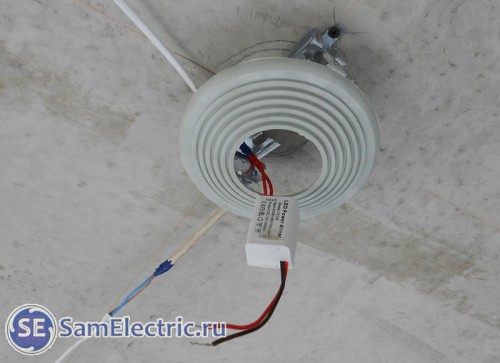

Пример неверного монтажа осветительного прибора в натяжной потолок

Всё это крепилось на приверченную к потолку деревяшку, а кольцо (которое предвидено устройством не просто так) приклеено к потолку клеем:

Пример неверного монтажа осветительного прибора на натяжной потолок. На потолке – следы клея.

При всем этом низковольтный провод от блока питания к светодиоду разрезан при монтаже, а потом скручен. Это лишает гарантии, ведь по условиям гарантии осветительный прибор должен быть в товарном виде. А всё шло к тому, что их нужно поменять, ведь они неисправны.

Назревал скандал, что увеличивает драматургизм моего повествования.

Как приняли решение делему

В итоге, после препираний потолочникам пришлось снять свой потолок, и переработать крепления для монтажа осветительных приборов. А конкретно – были установлены платформы под каждый осветительный прибор. Фото того, что снутри было, я выполнить не сумел, а ах так они перераблотали крепления под осветительные приборы:

Опорная платформа для точечных осветительных приборов. Повторюсь – это подключал не я!

Провода внатяг, до соединений проводов не добраться, так делать нельзя!

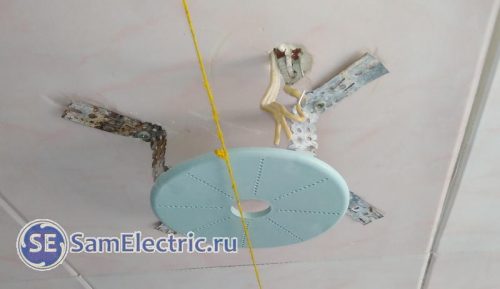

Опорная платформа для монтажа точечного осветительного прибора в натяжной потолок

И всё это зашивается в потолок:

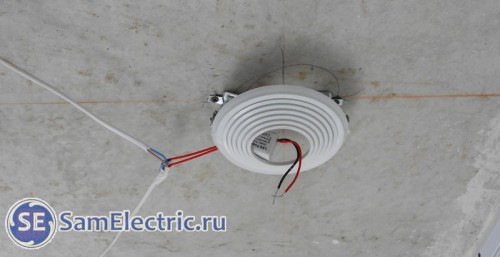

Платформа для монтажа точечного осветительного прибора. За электрику – тройка с минусом!

Кольцо, которое заходит в конструкцию осветительного прибора и было приклеено клеем, сейчас применяется по предназначению – закрывает отверстие, которое нужно для свободного доступа к проводам и блоку питания.

Кстати, по поводу питания светодиодов рекомендую статью.

А по поводу питания определенных осветительных приборов – драйвер (БП) под них можно приобрести на Али Экспресс, стоят они копейки (меньше бакса).

Ремонт светодиодных осветительных приборов

По неисправным светильникам выяснилось следующее. Оказалось, что вся неувязка была в некачественных светодиодах. Они припаяны к площадкам-теплоотводам, а к этим площадкам припаяны питающие провода.

Светодиоды такие я купил в магазине радиодеталей (50 руб.) и перепаял. В итоге осветительные приборы я отремонтировал, но электрические провода остались такие, как показано на рисунке выше. Естественно, никаких гарантий ни на осветительные приборы, ни на подключения в потолке я дать не могу.

Потолок перетянули поновой, на данный момент по вечерам в этой спальне “просто космос!”. (Не был, но фантазирую))

Выводы по установке интегрированных осветительных приборов в натяжной потолок

При установке светодиодных, ну и всех других осветительных приборов в натяжной потолок должны производиться следующие правила по монтажу и подключению:

• Осветительный прибор должен просто сниматься для очистки и замены;
• Провода, подходящие к светильнику, не должны быть натянуты, обязаны иметь неплохую изоляцию и накрепко закреплены на базисном потолке;
• Должен быть доступ к электрическим подключениям;
• Соединения должны быть изготовлены быстросъемными клеммами типа Wago 222;
• Должен быть доступ ко всем электронным блокам осветительного прибора;
• Осветительный прибор при снятии должен оставаться в товарном виде, дабы его можно было поменять по гарантии;
• Установка создавать с внедрением специального кольца и опорной платформы, дабы не создавать нагрузку и не портить пленку потолка;
• При установке интегрированных осветительных приборов в натяжной потолок, в каких лампочка утоплена в потолок, нужно позаботиться о термическом режиме.

Примеры правильного монтажа осветительных приборов в натяжной потолок

Ах так должно смотреться место в натяжном потолке, куда на данный момент будет установлен осветительный прибор:

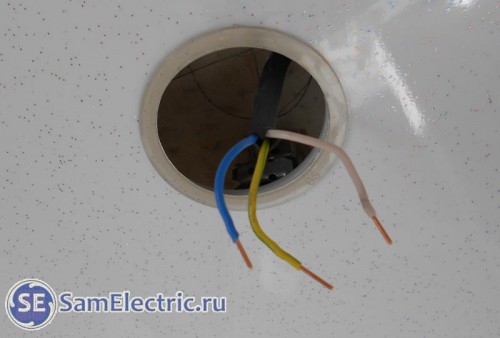

Кольцо, платформа (видно только край) и провод для монтажа точечного осветительного прибора

Соединения я, как обычно, рекомендую делать клеммами Ваго, какая это комфортная и удобная вещь – показано в статье с примерами их применения.

Дальше закрепляем осветительный прибор, он крепко держится и не делает никакой нагрузки на потолок:

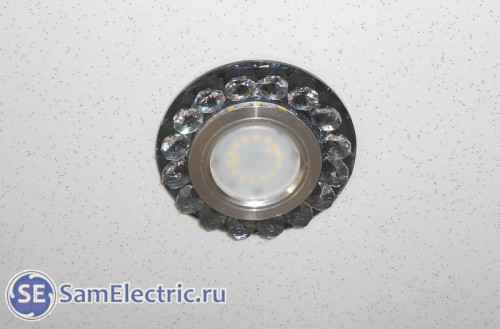

Точечный светодиодный осветительный прибор в натяжном потолке из 2-ух частей. Модно, комфортно, удобно!

Ах так смотрится верный установка осветительных приборов в натяжные потолки.

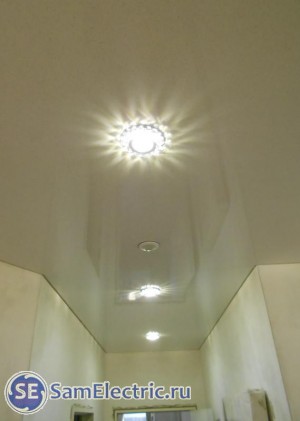

В конечном итоге получится таковой потолок (это коридор):

Пример натяжного потолка со светильниками и датчиком движения

Для вас показалось, что один осветительный прибор не пылает? Это датчик движения, есть такие модели, которые, как осветительные приборы, встраиваются в потолок:

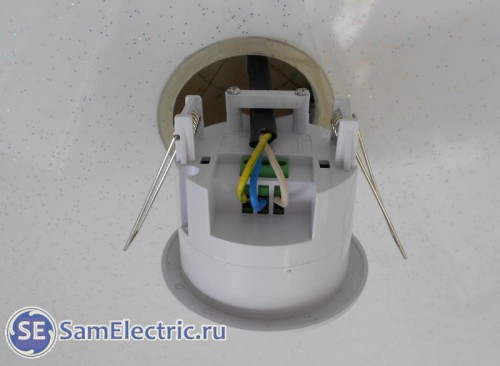

Датчик движения в натяжном потолке

Это встраиваемый датчик движения R+C, эта компания далековато опередила Ферон по качеству в ближайшее время. Модель датчика – ST41, угол работы – 360 градусов.

Под таковой датчик прорезается стандартное отверстие поперечником 60-62 мм.

Припоминаю, что под точечные осветительные приборы обычно прорезаются отверстия поперечником 60 и 75 мм.

Как подключать таковой датчик, тщательно расписано в этой статье. Как он устроен – в этой.

Если Вы прочли (пристально пролистали) статью до конца – означает Для вас любопытно то, что я делаю. Означает, есть смысл подписаться на получение новых статей и бросить комментарий!

На сей день всё, всех собственных читательниц поздравляю с 8 марта!

Обновление от 23 марта:

Минута рекламы

Куда глядит цензура?

Реклама натяжных потолков. Моя статья – как раз про первых)))

Закладное кольцо под люстру

Закладное кольцо на натяжной потолок

Вверху видны старенькые провода и крюк. По этому кольцу в полотне потолка делается отверстие, и к кольцу крепится люстра. Шурупами.

Установка осветительных приборов в натяжной потолок: детальная аннотация по монтажу

Установка натяжного потолка в самом разгаре, а вы все еще не понимаете, какие осветительные приборы избрать? Классические лампы достаточно устаревший метод освещения комнаты. Зависимо от того, как потолочная конструкция высока, а навесной потолок безизбежно конфискует 10-15 см общей высоты комнаты – метод вешать массивную люстру не животрепещущ.

Точечные осветительные приборы – «океан» света в квартире!

Во-1-х, когда свет «падает» для вас на голову, приятного не достаточно. Во-2-х, натяжной потолок – сравнимо хрупкая конструкция и от массивного нагревания ламп он способен даже повредиться, читай — расплавиться. В-3-х, люстра, какой броской она не была – не сумеет разбить помещение на многофункциональные зоны и подсветить темные углы комнаты.

Что все-таки нормально подойдет к навесному потолку — имеет ли смысл брать люстры-тяжеловесы, выполнить установка осветительных приборов в натяжной потолок, и как «поиграть» с подсветкой, создав приятную домашнюю атмосферу в собственной квартире – читайте ниже (см. Осветительные приборы для навесных потолков — подробный обзор).

Такие различные светильники…

Хоть какой потолочный осветительный прибор следует выбирать зависимости от того, какой многофункциональный нрав носит помещение, как суровую конструкцию вы собираетесь установить и сколько вы готовы издержать.

Встраиваемый в натяжной потолок осветительный прибор

Для вас необходимо высококачественное освещение? А может, вы напротив не желаете сложного монтажа, а заинтересованы в броской подсветке?

Давайте разглядим некоторые виды освещения для натяжного потолка :

• Осветительные приборы из стали либо точечные;
• Люминесцентные лампы;
• Галогенные лампы;
• Лампы с нитью вольфрама;
• Карданные осветительные приборы.

Галогенные лампы владеют неплохими рабочими чертами и сильной световой функцией, но специально для натяжных потолков разработаны маленькие, точечные осветительные приборы. Их впускают в потолок, тем создавая аккуратную «точечную» подсветку частей комнаты, где нужно разделение на области.

Принципиально! Работа с классическими лампами просит определенных способностей и роли спеца. Так же есть некоторые ограничения по мощности: к примеру, лампы накаливания до 60 Вт, а галогенные лампы – до 36 Вт.

Если вы заинтересованы в монтаже осветительных приборов своими силами, смело выбирайте точечные. Интересно, что точечные осветительные приборы своими силами инсталлируются в натяжные потолки, так как установка осветительных приборов не отнимет много времени, ниже мы объясним, как это выполнить (см. Галогеновые потолочные осветительные приборы: особености и виды, сферы использования).

Точечные осветительные приборы: аннотация по установке

Что предугадывает установка осветительных приборов: натяжные потолки следует сначала приготовить. Для начала выясните, все ли коммуникации вы провели в межпотолочное место, плотно ли зафиксирован каркас и оцените как реально провести подсветку.

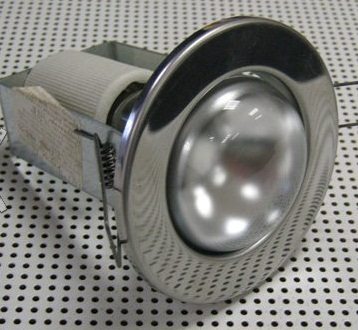

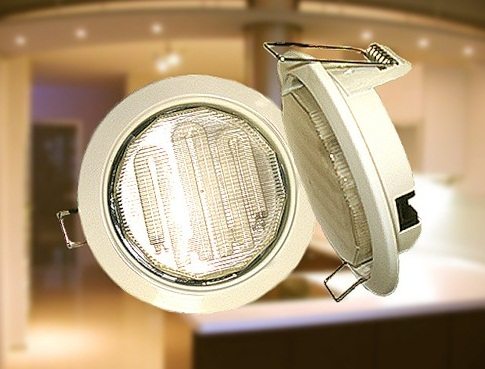

Точечный осветительный прибор для натяжного потолка

Направьте внимание, что все работы на предварительном шаге производятся еще до монтажа навесного потолка!

Смонтировать точечные осветительные приборы на готовый потолок вы можете, если заблаговременно не подведете все провода еще в конструкции потолка.

1-ый шаг

1. На основном потолке сделайте разметку под крепления осветительных приборов;
2. Подведите нужные провода;
3. На поверхность основного потолка закрепите стойки, на которые будут смонтированы осветительные приборы;
4. Смонтируйте в отмеченных местах крепления;
5. Смонтируйте крепежные элементы;

Обычно установка осветительных приборов в натяжном потолке происходит на арматуру либо металлической элемент, закрепленный в потолке. Для этого делают надрез, обклеивают по периметру особым кольцом и выпускают наружу провода. Осветительные приборы подключаются к кольцу и крепятся к проводке.

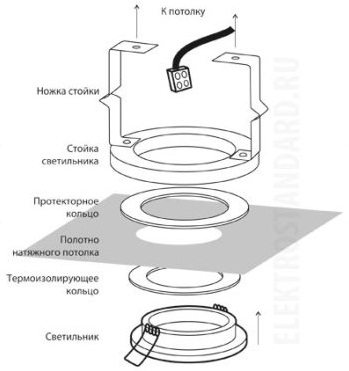

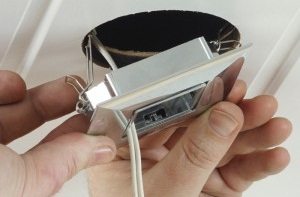

Установка точечного осветительного прибора

2-ой шаг

Окончив с креплениями и проводкой, завершим установку навесного потолка – выведем провода и приступим к подготовке отверстий для светильнико в:

1. При помощи строительного уровня наметим полосы карандашом;
2. Отметим места расположения осветительных приборов на потолке;
3. Просверлим отверстия дрелью для потолков из гипсокартона либо ДСП, при помощи «коронки» поперечником, очень близким к поперечнику осветительного прибора.

Аннотация по монтажу

Направьте внимание, что целенаправлено выполнить отверстия после покраски потолка, а не до того!

Советуем уделить минуту внимания видео, дабы для вас было легче усвоить информацию :

Установка осветительных приборов

Подготовив отверстия в потолке, можно перейти к установке точечного осветительного прибора, для этого :

1. Достанем провода и подключим их к клеммам светового устройства, окантуем отверстие декоративным профилем по желанию;
2. Прижмем пружинные крепления к корпусу и просунем в проделанное отверстие;
3. Отрегулируем осветительный прибор по потолочному уровню – пружины должны возвратиться в начальное положение, тем обеспечив световому устройству надежный крепеж;
4. По этому принципу закрепим другие осветительные приборы.

Подключая осветительные приборы, лучше подводить к каждому свой провод и все подключения проводить в распределительной коробке. Непременно пользуйтесь перчатками, если это галогеновые лампы. Патрон вставляется в осветительный прибор и крепко фиксируется защелкой.

Видите ли, это не тяжело, потому установка осветительных приборов в натяжной потолок проходит без появления проблем, от вас нужна только точность и неопасное подведение питающих проводов. Конструкции осветительных приборов всегда различные, но принцип подключения вы сейчас понимаете (см. Осветительный прибор светодиодный потолочный затратной: выбор и установка).

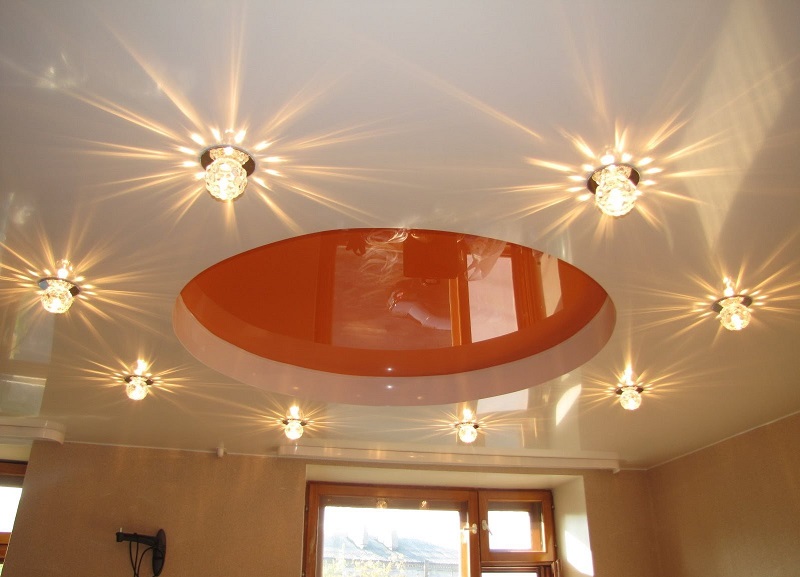

С точечными светильниками неважно какая квартира приобретает симпатичный дизайн

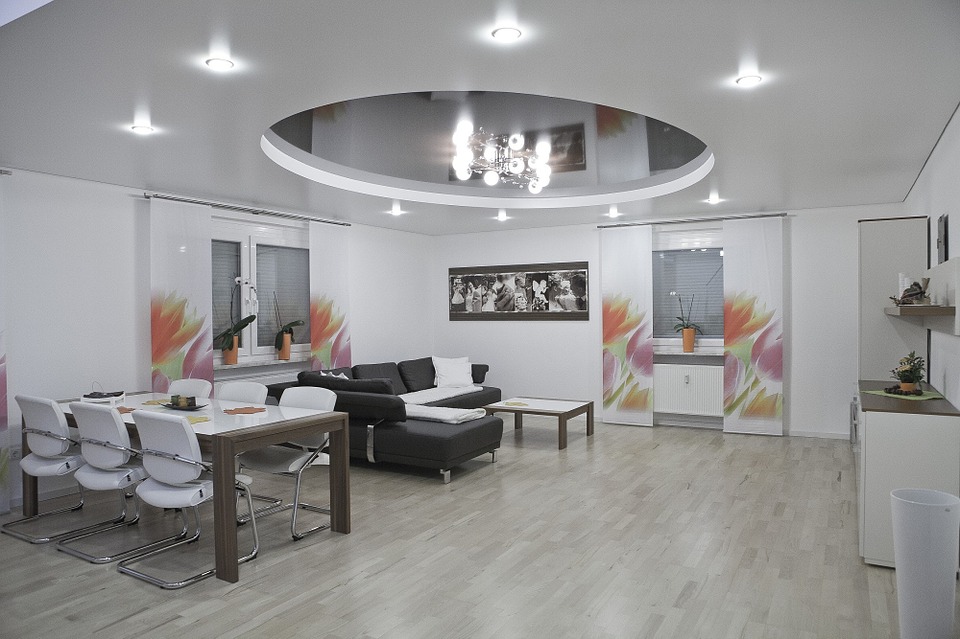

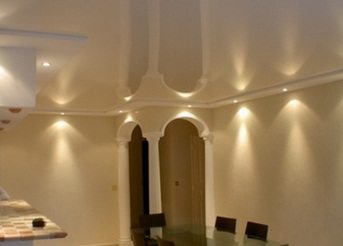

Осмотрите, как преобразилось помещение? Используя точечные осветительные приборы можно достигнуть плавного рассредотачивания света по всей комнате. Выбирайте более высшую мощность ламп, если не планируете располагать много осветительных приборов. Следует учесть так же покрытие потолка — вероятен очень броский итог с отражающей поверхностью либо от покрытия лаком.

Осветительные приборы имеют характеристики поменять нрав помещения, в отличие от неуклюжих ламп и декорировать хоть какой интерьер квартиры – на потолке, в арках, обрамлять выступы и мягко распределять свет в некий выборочной области. Возлагаем надежды, что аннотации, изложенные выше, посодействовали для вас освоить небольшой секрет проведения ремонта!

Крепление люстры к натяжному потолку

Натяжные конструкции позволяют без выполнения запятанных строй работ организовать гладкий, ровненький и элегантный потолок в помещении. Но нередко появляется вопрос о том, можно ли устанавливать осветительные приборы конкретно на такую систему, и если можно, то как установить люстру на натяжной потолок.

Внедрение люстры для организации освещения

Поначалу разглядим, что представляет собой такая конструкция, а позже разберём, как повесить люстру на натяжной потолок, и методы её фиксации.

Конструкция натяжного потолка

Потолочная конструкция представляет собой сильно натянутое тканевое полотнище либо полотно из ПВХ, размещённое под базисным потолком. Для натяжки и фиксации полотна к стенке применяют различные типы креплений.

В гарпунной, штапиковой либо клиновой системе крепление делается к багету, расположенному по периметру комнаты. Потому между базисным и навесным потолком всегда есть пустое место. При штапиковой либо клиновой системе крепления это расстояние составляет обычно 2-3 см, при гарпунной – 5-7 см.

Размер межпотолочного места находится в зависимости от следующих критерий:

• размера багета;
• необходимости располагать коммуникации;
• необходимости установки освещения.

Также толщина воздушной прослойки находится в зависимости от того, как ровненькой является базисная конструкция.

Для сотворения прекрасного освещения в помещении применяются источники света разных типов. Они отличаются предназначением, методом установки, мощностью, весом и т.д.

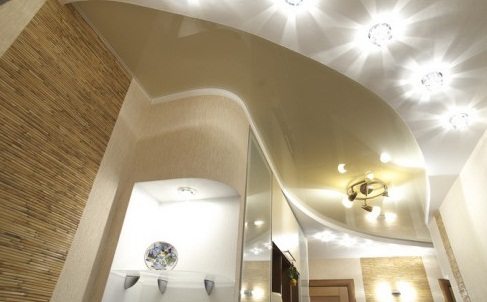

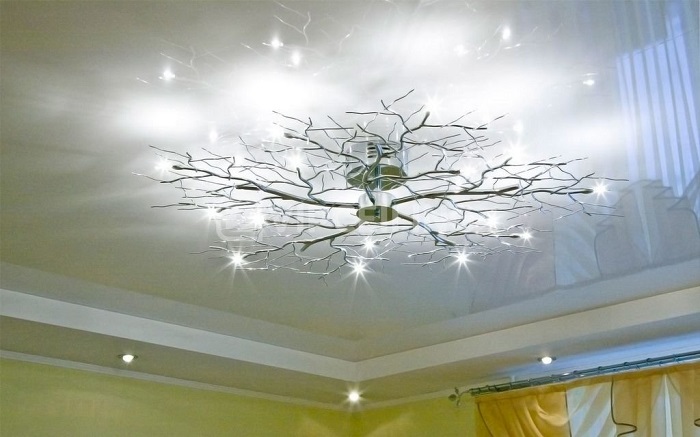

Осветительный прибор на натяжном потолке

Выбор осветительного прибора

Что необходимо учесть при планировании освещения:

• Во-1-х, полотнище делается из плёнки ПВХ либо ткани, которые не являются теплостойкими материалами, потому можно применять только маломощные лампы, дабы не перегревался материал полотна;
• Во-2-х, поверхность системы не является жёсткой, так как полотно осуществляется из эластичного материала, закреплённого только по периметру комнаты;
• В-3-х, материал полотнища довольно узкий, потому, дабы верно повесить люстру на такую базу, нужно применять дополнительные элементы.

Типы осветительных приборов для натяжного потолка

Индустрия выпускает три вида потолочных источников света:

• навесные (люстры);
• встраиваемые;
• затратные.

Навесные устройства устанавливаются на натяжные потолки при помощи подвесов. В качестве подвесов могут выступать токопроводящие шнуры, цепи, тросы и т.д. В отличие от других видов, они самые тяжёлые по массе. Некоторые из них оборудуются различными плафонами, что придаёт дополнительный вес устройству.

Встраиваемые – инсталлируются конкретно в потолочную систему.

Внедрение встраиваемых устройств для организации освещения

Затратные устройства фиксируются к плоскости конструкции.

Советы по выбору осветительных приборов:

• Точечные источники света должны быть оборудованы термокольцом, благодаря этому нагретые элементы лампы не будут соприкасаться с ПВХ плёнкой;
• Температура частей устройства не должна быть выше 60°С;
• Не надо выбирать осветительные устройства, оборудованные железным основанием, так как металл является неплохим теплопроводником;
• Для освещения необходимо применять светодиодные, галогенные либо люминисцентные лампы, так как они маломощные и, как следствие, меньше всего выделяют тепла. Не рекомендуется применять лампы накаливания;

Какую люстру не рекомендуется подвешивать к ПВХ потолку:

• с наличием острых деталей (опасность повреждения системы);
• если у неё конструктивно лампы ориентированы ввысь.

Внимание! Неверный подбор осветительных приборов приведёт к сокращению срока эксплуатации навесного потолка.

Как повесить люстру на натяжной потолок

Люстра для натяжного потолка может устанавливаться лишь на жёсткую базу. Так как полотнище делается из эластичного материала, то укреплять люстру к натяжному потолку нельзя.

Разглядим, как верно повесить осветительный прибор на эластичную базу. Дабы стремительно и отменно выполнить установку, нужно поначалу распланировать места грядущего расположения осветительных устройств.

Планировать их размещение необходимо ещё до начала установки навесной конструкции. При помощи карандаша и рулетки на базисном потолке отмечаются места установки.

Так как осветительный прибор нельзя зафиксировать конкретно на полотне, то его можно вешать на натяжной потолок одним из методов:

Выбор метода установки находится в зависимости от конструкции устройства. Если предвидено крепление на особые крепёжные пластинки, то они поставляются в комплекте с осветительным устройством.

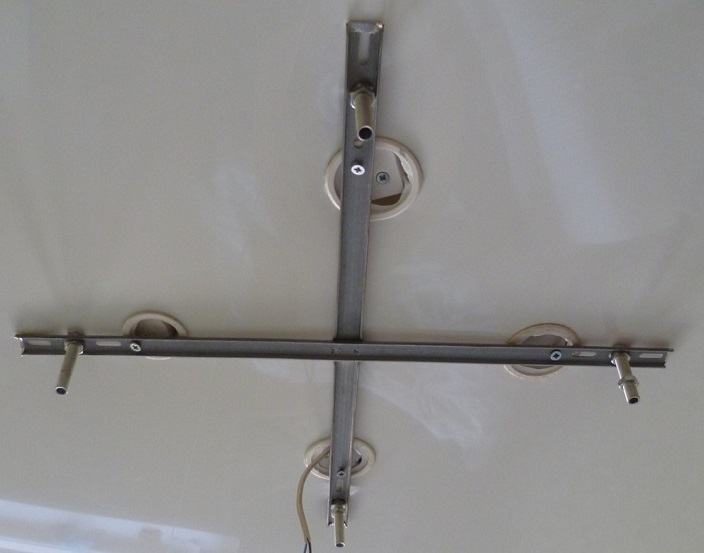

Установка люстры при помощи кронштейна

Монтажная планка осуществляется из железного профиля, имеет шпильки, которые созданы для того, дабы к ней можно было закрепить осветительный прибор. За ранее кронштейн фиксируют к установленному закладному элементу.

Установка закладных частей

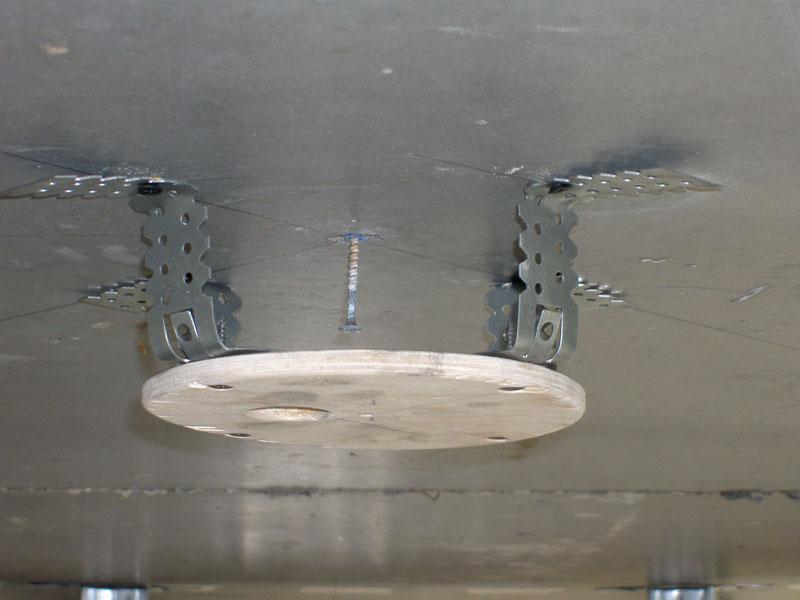

До натяжения полотнища за ранее фиксируются закладные элементы под осветительные приборы для натяжных потолков. Закладная под люстру осуществляется из дерева либо фанеры. Она должна быть достаточной толщины, дабы метизы могли надёжно зафиксировать планку.

Установленный кронштейн под осветительный прибор

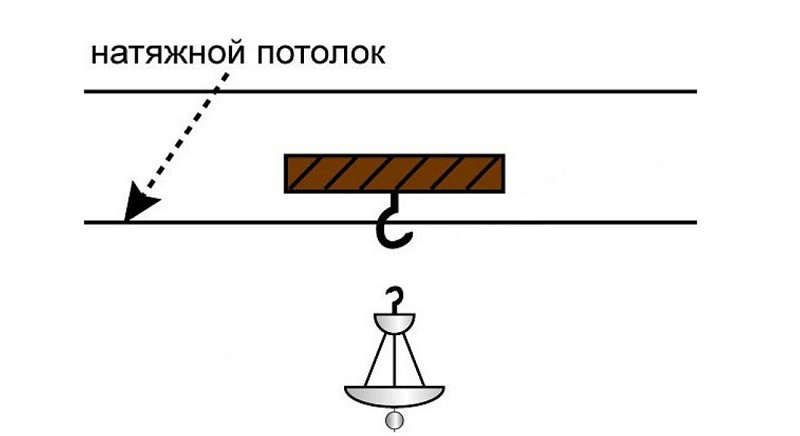

Закладной элемент под люстру в натяжном потолке может устанавливаться мало выше уровня потолка либо вровень с ним, крепится к базисной потолочной конструкции при помощи шурупов либо дюбелей.

Внимание! Брусок, который применяется в качестве закладной для люстры в натяжном потолке должен быть гладким, без заусенцев, дабы избежать случайного повреждения полотна.

Для облегчения выполнения отверстий под метизы в бетонном перекрытии применяют перфоратор.

Дальше спецы монтируют полотнище конструкции. В уже натянутом полотне осуществляется отверстие в месте установки осветительного прибора.

Организация отверстия в натяжном потолке

Его делают исключительно в полотнище, которое за ранее было натянуто. Но если в натянутой плёнке выполнить отверстие, то полотнище в этом месте может лопнуть.

Потому для укрепления места разреза на натянутую ПВХ плёнку наклеивают монтажное кольцо (термокольцо). Толщина его составляет от 1 до 3 мм.

Можно выполнить кольцо для монтажа люстры на натяжной потолок своими руками либо приобрести в строительном магазине готовое изделие. Для отверстия под лампу кольцо должно быть выполнено из термопластика.

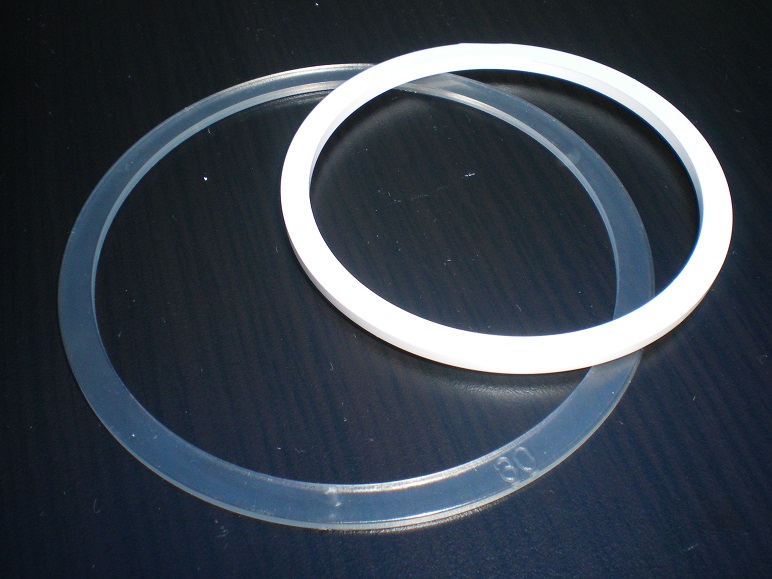

Термокольцо из ПВХ

Оно приклеивается к полотну при помощи специального клея. При установке принципиально не оставлять непроклеенные участки, так как это приведёт к разрыву плёнки в этих местах.

После того, как кольцо надёжно наклеится, при помощи ножика вырезается отверстие подходящего поперечника снутри термокольца.

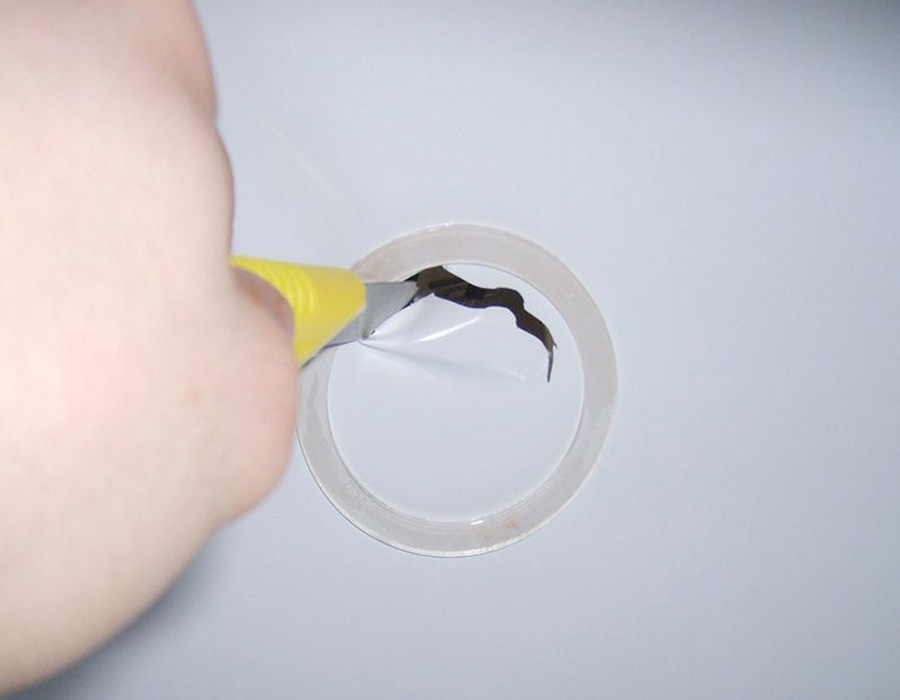

Выполнение отверстия

Внимание! Отверстие осуществляется поперечником незначительно наименьшим поперечника основания осветительного прибора.

Дальше придерживаются следующего порядка действий:

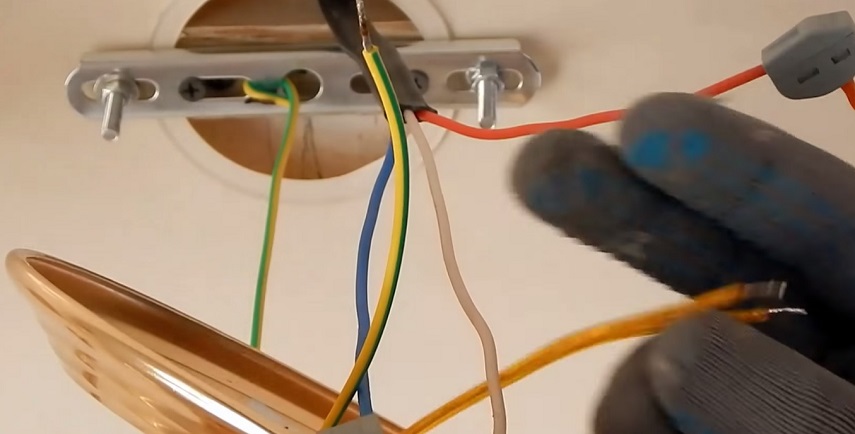

1. Делают подготовительную подготовку монтажной планки. Кронштейн должен быть непременно проверен на наличие заусенцев. Если они обнаружены, то их убирают при помощи ратфиля;
2. Регулируют болты планки;
3. Укрепляют монтажную планку к закладному элементу шурупами;
4. После того, как будет установлена планка, отключают электричество и подсоединяют электрические провода осветительного прибора к проводам электрической сети дома;
5. Дальше необходимо прикрепить люстру к кронштейну. Для этого совмещают шпильки, находящиеся на планке с отверстиями, выполненными в основании устройства, и фиксируют конструкцию декоративными гайками;
6. По мере надобности место крепления прячут под декоративный колпак.

Вес источника света, устанавливаемого на планку, не должен быть больше 1,5-2 кг.

Если вес осветительного прибора больше 2 кг, то как вешать люстру на натяжной потолок в данном случае?

Установка осветительного прибора на крюк

Это один из самых обычных вариантов крепления люстры к натяжному потолку. Обычно крюк устанавливается строителями. Если он отсутствует, то его монтируют в потолочную конструкцию при помощи дюбеля либо анкерного крюка. В большинстве случаев применяют анкерный крюк размером от 6 до 14 мм.

Внимание! При самостоятельной установке крюка принципиально закрепить его таким макаром, дабы декоративная чашечка, закрывающая крюк и провода, могла плотно прилечь к полотнищу.

Для вывода крюка и проводов в полотне делают отверстие. Дабы плёнка не порвалась, в месте разреза на натянутое полотно приклеивают кольцо из термопластика.

Когда термокольцо надёжно наклеится, снутри него вырезают отверстие. Через него пропускаются провода, а сам осветительный прибор подвешивается на крюк, выведенный также в отверстие.

Установка люстры на натяжной потолок с помощью крюка

У подвешенной лампы подсоединяют питающие провода к электросети.

Дальше крюк и место соединения проводов прикрывают декоративным колпачком, который надёжно фиксируют.

На крюк можно подвешивать осветительные приборы массой до 6 кг.

Если же осветительное устройство весит больше 6 кг, то как укреплять люстру в данном случае к натяжному потолку?

Крепление мощных потолочных осветительных приборов

Мощные осветительные приборы и осветительные приборы округленной либо прямоугольной формы (к примеру, люстр-плафоны) крепятся на пластинки, соединённые крест на крест.

Крепление люстры к натяжному потолку так же, как и в случае с установкой на кронштейн, просит установки закладной. Она осуществляется по размеру пластинки из фанеры, 10-12 мм шириной. Закладной элемент может быть выполнен в форме прямоугольника, круга либо крестовины.

Платформа под крестообразную планку

В центре его вырезают отверстие поперечником 50 мм. Через него выводятся питающие провода. К платформе фиксируют железные стойки, при помощи которых она крепится к основной потолочной конструкции.

Предстоящий порядок работы соответствует монтажу осветительного устройства при помощи монтажной планки.

Установленная крестообразная пластинка

Как поменять люстру на натяжном потолке

Если осуществляется замена осветительного прибора, то для получения доступа к крепёжным элементам необходимо снять осветительный устройство.

Если лампа была закреплена на крюк, то на него можно подвесить люстру, которую заполучили для замены старенькой.

Если установка был выполнен на закладной элемент, то так же можно применять эту закладную для фиксации нового устройства.

В этом случае, когда необходимо поменять положение осветительного прибора, может пригодиться установка нового полотна, так как отверстие, которое производилось под установка старенькой лампы, остаётся.

При монтаже дополнительных осветительных приборов на уже установленную конструкцию, полотнище нужно будет демонтировать, установить закладные элементы, выполнить установка полотнища и после чего уже делать установка системы освещения.

Таким макаром, люстру можно, как и другие источники света, устанавливать на натяжной потолок. Но, для этого нужно выполнить установка закладных частей, которые позволяют сделать жёсткое основание для крепежа.
