Как установить газовую варочную панель

После того как выбор газовой варочной панели изготовлен, сама вещь приобретена, дело остается за малым — только привести её в рабочее состояние. Если есть сомнения в собственных силах и познаниях, идеальнее всего провести подключение газовой варочной поверхности с помощью спеца. Но полностью может быть выполнить таковой процесс своими руками — для этого довольно пользоваться приведенными ниже инструкциями.

Как подключить газовую варочную панель: подготовка инвентаря

Для самостоятельной установки подобного устройства пригодятся следующие материалы и инструменты:

сама панель;
устройство для измерения;
карандаш;
герметик;
разводные ключи;
пила для работы по дереву;
газовую обмотку;
особый сертифицированный шланг из стали.

Подключение газовой варочной панели: актуальность выбора шланга

Все работы, которые проводятся с газом, небезопасны уже априори — идеальнее всего проводить их под присмотром опытнейшего спеца (либо человека, конкретно разбирающегося в этом вопросе).

Одним из принципиальных моментов в схожей работе является выбор шланга. Непременно следует прислушаться к таким советам в этом вопросе:

Стоит подвергнуть его зрительному осмотру перед покупкой — деталь не обязана иметь никаких изъянов.
К шлангу непременно прилагается сертификат, который выдается в магазине при покупке.

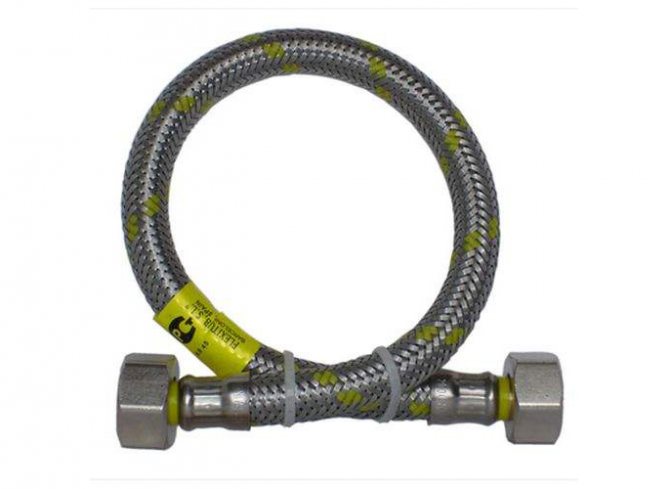

Сами шланги бывают 2-ух видов — железные бугристые либо резиновые. 1-ые будут смотреться как сельфоновые либо же иметь железную оплетку (быть с желтоватыми рисками). Резиновые же смотрятся обычно однотонными изделиями.

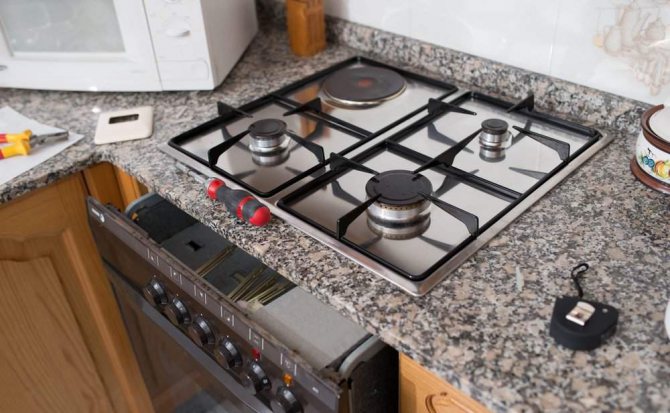

Как подключить газовую варочную панель: пошаговая аннотация

Работа со столешницей

Животрепещущим пт в мероприятии является правильное выверение размеров. Обычно в комплекте с самой плитой идет шаблон. Он как раз и будет употребляться для того, дабы выполнить пропил в столешнице. Но все лучше проверить снова — от ошибок никто не застрахован.

Принципиально избрать правильное месторасположение будущей интегрированной панели. Ориентируясь на роль предмета в дизайне интерьера кухни, не стоит забывать о том, что:

Неотклонимым условием является доступ свежайшего воздуха.
Нужно проследить за тем, дабы на поверхность не попадала вода.
Панель непременно должна размещаться на неопасном расстоянии от мебели в кухне.

Как выполнить верный пропил? Для этого на столешнице чертится контур грядущего устройства. Позже остается только вырезать его с помощью пилы по дереву. Малая хитрость от профессионалов — идеальнее всего при работе отойти от краев начерченного контура на 1-1,2 вовнутрь. Далее будущее «посадочное» место обрабатывается особым герметиком (лучше избрать силиконовый — он более влагостоек). Такая мера защитит материал от проникания вовнутрь воды.

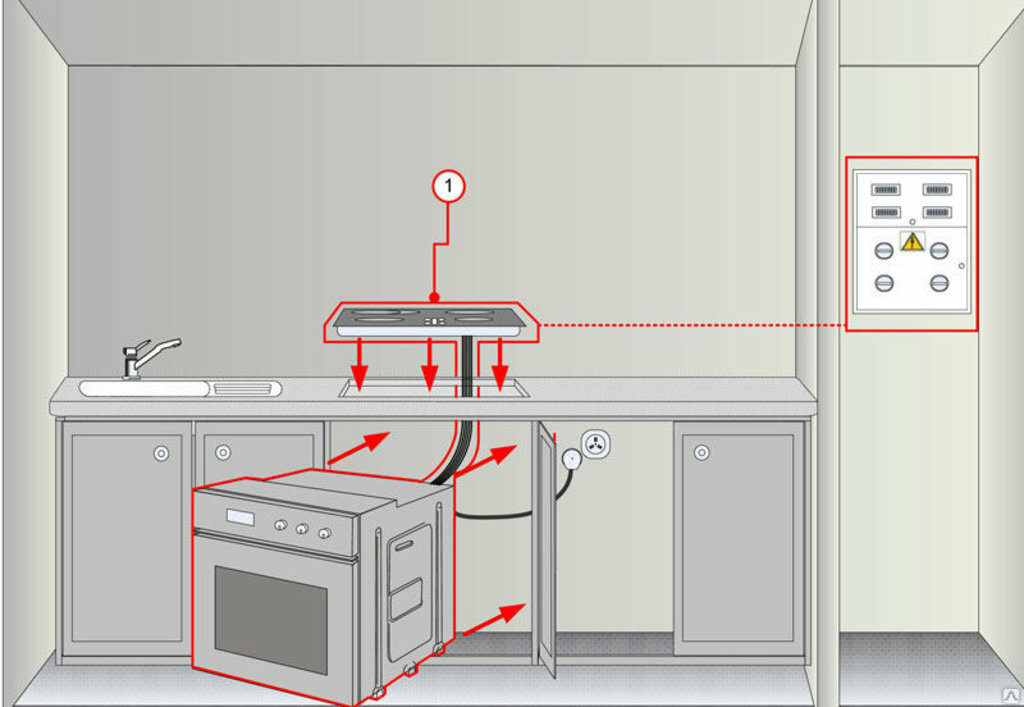

Как подключить газовую варочную панель: перебегаем к установке

До конкретных работ по подключению необходимо оглядеть само устройство. Принципиально, дабы оно тоже не имело механических повреждений (это возможно окажется небезопасным). Если таких не обнаружилось, можно смело приступать к работе. Весь процесс будет происходить следующим образом:

Подключение газовой варочной панели: техника безопасности

Соблюдение строчных истин дозволит избежать роковых ошибок. Уяснить советы по технике безопасности нетрудно:

Лучше выбирать газовый шланг длиною менее 3 метров. Соединять шланги между собой не разрешается.
Если избранная модель печи является комбинированной, к примеру, электрической, то следует провести к ней отдельную электрическую жилу с автоматом.
При желании перенести плиту в другое помещение, нужно согласовывать таковой момент в соответственных инстанциях.
Нельзя применять для проверки плотности шланга, уже идущего от газовой магистрали, открытый огнь. Такая ошибка возможно окажется роковой!

Те, кто нуждается в приятной аннотации, могут поглядеть следующие видеоинструкции:

Создатель статьи: Лена Новикова

Может быть, Вас заинтригует:

Варочная панель стеклокерамика 4-х конфорочная встраиваемая — Варочная панель стеклокерамика 4-х конфорочная: встраиваемая техника на службе у большой семьи

Cтеклокерамическая варочная панель: плюсы и минусы — Обзор плюсов и минусов стеклокерамических варочных панелей

Варочная панель электрическая 4-х конфорочная встраиваемая — Варочная панель электрическая 4х конфорочная: встраиваемая кормилица для всей семьи

Варочные панели газовые как выбирать, отзывы — Несколько нужных советов по выбору газовой варочной панели

Можно ли ставить газовую плиту впритирку к кухонной мебели?

Не будет преувеличением заявление о том, что на каждой кухне, независимо от ее заполненности бытовыми устройствами, главное и центральное место остается за плитой. Почти всегда хозяйки отдают предпочтение газовым моделям, так как в отличие от электрической плиты, они резвее греются, экономичнее и долговечнее в использовании, а современные модификации, снаряженные датчиками утечки газа и системой автоматического поджигания, – к тому же безопаснее. Установка газовой плиты – процесс не столько непростой на техническом уровне, сколько требующий завышенной бдительности и аккуратности.

Принципиально! Самостоятельный установка газовой модели плиты в квартире высотного дома вероятен исключительно в случае ее замены. 1-ый запуск газа в квартиру должны создавать спецы.

Главные требования к самостоятельной установке газовой плиты – это полное соответствие принятым нормативам и тщательное соблюдение техники безопасности.

Правила подключения

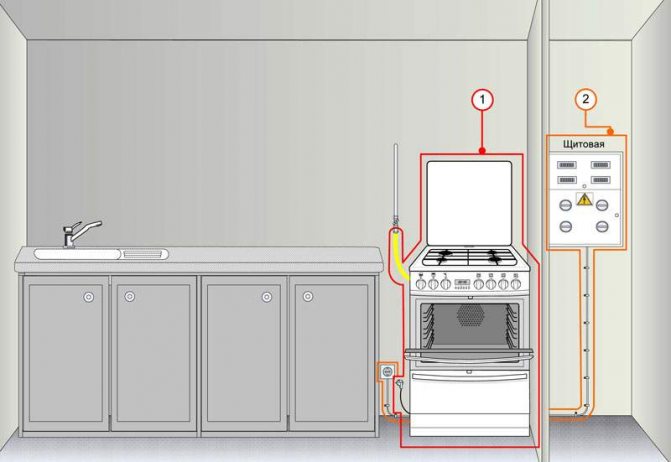

Если замена газовой модели плиты на кухне делается сразу с ремонтом помещения, то может появиться необходимость ее передвижения в другое место. При всем этом принципиально соблюдать следующие правила установки плиты:

Читайте также: Облагораживание малеханькой кухни — особенности дизайна и планировки

Очень допустимое расстояние от устройства до трубы газоснабжения – 4 метра, в эталоне – не больше 2.
В помещении должна быть отменно работающая вытяжная вентиляция.
Современные агрегаты содержат функции электроподжига и подсветки духового шкафа, потому вблизи необходимо предугадать розетку с заземлением. Если выбрана модель с электрической духовкой, то придется от распределительного щита (с установкой дополнительного УЗО на 16 А) провести отдельную силовую линию, используя кабель 3 × 5.

Требования к установке бытовых плит прописаны в СНиП 2.04.08-87- «Газоснабжение» и СНиП 2.08.01-89 «Жилые здания».

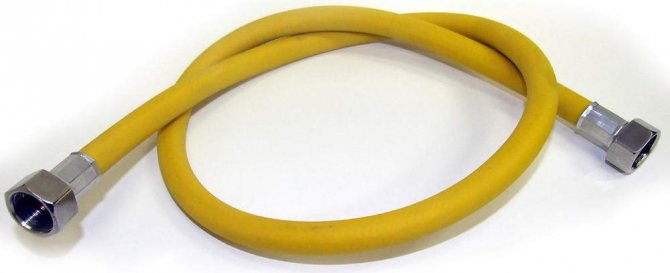

Для соединения плиты с газопроводом применяется гибкий шланг (отличается от водопроводного желтоватыми метками на оплетке), наибольшая длина которого – 5 м, а внутренний поперечник – более 10 мм.

Нужная ИНФОРМАЦИЯ: Течет кран, как починить своими руками смеситель на кухне?

Такие шланги бывают нескольких видов:

Резинотканевый. Мягенький и гибкий, не проводит ток, но является недостаточно жестким.

Резиновый с железной оплеткой, часто встречающаяся ранее разновидность.

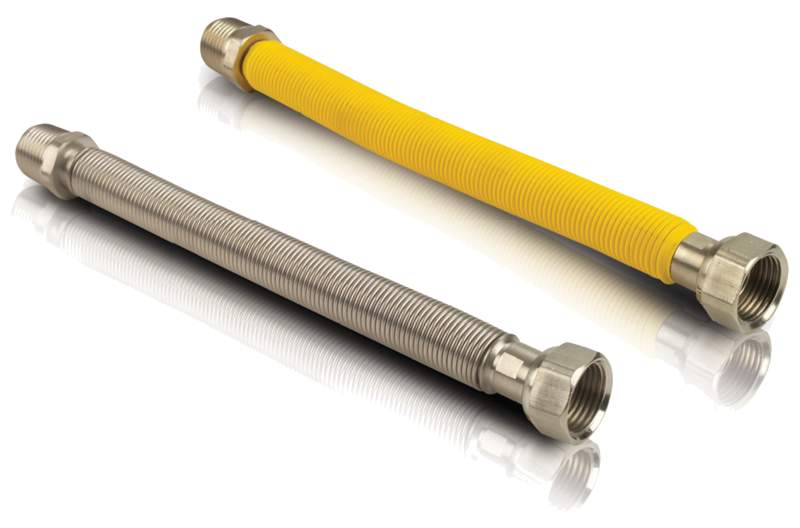

Нормы установки современной газовой плиты в квартире советуют при подключении применять сильфонный шланг, представляющий из себя растягивающийся железный рукав в защитной оболочке.

Направьте внимание! При монтаже новейшей плиты лучше сходу поменять и соединительный шланг независимо от его срока службы, так как он может иметь не видимые глазу недостатки, показавшиеся в итоге эксплуатации.

Плита и мебель

Духовка и варочная панель являются сильными источниками тепла. Потому при их встраивании в мебель следует принять меры, которые ограничили бы перегрев мебели. Следствием лишнего перегрева может быть, в наилучшем случае, разрушение клеевого слоя ламинированных мебельных панелей и отслоение пластика, а в худшем — возгорание.

При встраивании духовки в мебельную колонну следует предусмотреть вентиляционное окно в нижней стене шкафа (рис. 3). Соответствующий размер окна 380×384 мм, но определенные размеры зависят от геометрии духовки.

Рис. 3. Вентиляционное окно под духовкой

На каком расстоянии от газовой варочной панели должны находиться предметы мебели? Ответить на этот вопрос поможет рис. 4, на котором даны расстояния, рекомендуемые одним из производителей домашней техники для панели шириной 680 мм. Если расстояние А между навесными шкафчиками составляет от 600 до 680 мм (другими словами не превосходит ширину панели), то высота В должна быть более 520 мм. Если же величина А превосходит ширину варочной панели, то допустимая высота навески шкафчика миниатюризируется до 400 мм. Малая высота навески шкафчика либо вытяжки над газовой панелью должна составлять 650—750 мм (у различных производителей данная величина иногда отличается, оставаясь в этих границах). Для электрической варочной панели эта высота может быть снижена до 470 мм.

Читайте по теме: Как измерить напряжение в розетке мультиметром

Рис. 4. Рекомендуемые расстояния от газовой варочной панели до предметов мебели

Читайте также: Решение для оживленных и креативных людей – комната в стиле hi-tech

Подготовка к работе

До того как конкретно разобраться с тем, как установить новейшую газовую плиту, необходимо провести демонтаж старенького оборудования и оценить будущий объем работ. Также «прикинуть» список требующихся инструментов и материалов, который смотрится приблизительно следующим образом:

газовый, разводной и гаечный (22 х 24) ключи;
шаровой кран 1/2ʹ(по мере надобности замены);

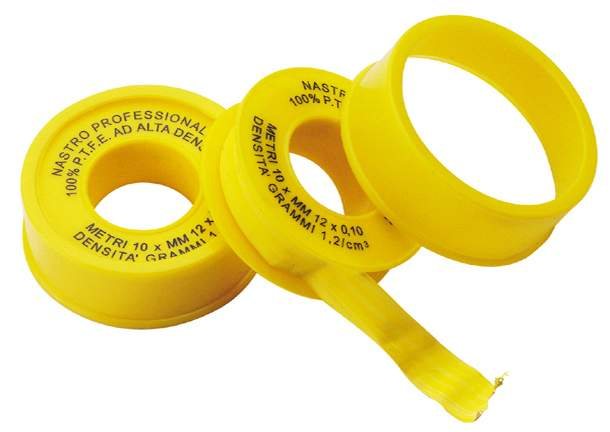

лента ФУМ;
концентрированный мыльный раствор;
подходящий шланг;
отвертка.

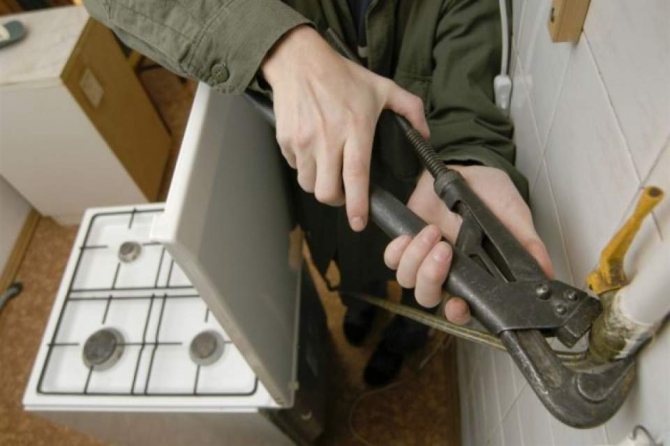

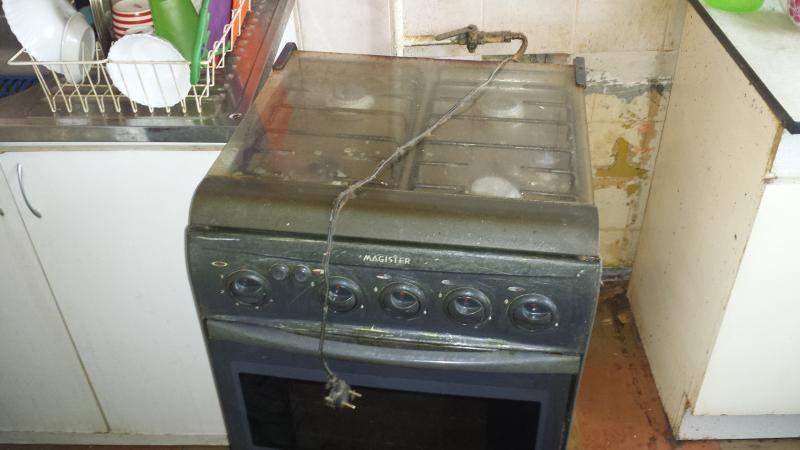

Демонтаж старенького устройства

Демонтаж плиты на газу с последующей установкой новейшей не представляет особенной трудности, но также просит обязательного соблюдения техники безопасности.

Сперва перекрывается кран подачи газа на опуске (непременно необходимо убедиться в выполнении этого пт, т. е. испытать зажечь конфорку).
Потом откручивается контргайка и сгоняется муфта на опуске к устройству.

Если плита древняя и присоединялась к газопроводу при помощи железной трубы, гайка либо муфта может не поддаться из-за нанесенной на них краски. Тогда эта подводка срезается болгаркой (ниже крана), а остатки уже выкручиваются газовым ключом.

Кухонный устройство отодвигается от стенки на достаточное расстояние.
Если планируются ремонтные работы, а новенькая плита будет устанавливаться не сходу, в целях безопасности в кран на опуске ставят заглушку.

Воздух — холодильнику!

Для обеспечения обычной работы встроенного холодильника нужно обеспечить циркуляцию воздуха у его задней стены, где находится выделяющий тепло конденсатор. Вмонтировав холодильник в мебель, обеспечьте снизу зазор, который позволял бы поступающему из кухни воздуху протекать под днищем холодильника и подниматься ввысь (рис. 6). В цокольной планке кухонной мебели для этого должна быть воздухозаборная решетка.

Рис. 6. Обеспечение вентиляции встроенного холодильника

Типовая аннотация по подключению

В эталоне для установки газовых и газоэлектрических плит лучше пригласить спеца, но если вы все таки настроены провести подключение без помощи других, то в этом поможет аннотация по установке. Тщательно следуя ей и кропотливо соблюдая неотклонимые пункты, полностью реально совладать с этой задачей самому.

Нужная ИНФОРМАЦИЯ: Каминные вытяжки для кухни: угловая и купольного типа

Стандартная последовательность действий такая:

Высвободить «объект» от упаковочных материалов и всех девайсов (противень, поддон, рассекатели и т. д.), оставляя только защитную пленку, которую необходимо удалить после окончания всех ремонтных работ.
Установить плиту на предназначенное место, выдерживая расстояние от стенки, прописанное в прилагаемой документации.
При помощи уровня и регулировочных ножек делается горизонтальное выравнивание рабочей поверхности.
Гибкий шланг подключается к газопроводу. Для этого резьбовое соединение обматывается уплотнителем (лентой ФУМ) и затягивается подходящим ключом.

Потом газовый рукав аналогично соединяют с устройством, используя уплотнитель и закручивая контргайку 2-мя рожковыми ключами. Нередко бывает, что резьба на выходе из плиты имеет шаг 3/8′, тогда устанавливается переходник, идущий в комплекте с устройством.

При подключении шланга к агрегату необходимо непременно установить прокладку поперечником 13 мм, которая продается совместно с плитой. Она содержит железную сетку, которая является барьерным фильтром для мусора и продлевает срок службы дорогостоящего устройства.

Последним пт осуществляется проверка обоих соединений на плотность, которая проводится при помощи мыльного раствора. При всем этом густая пена обильно наносится на места соединений (кистью либо рукою) и раскрывается кран подачи газа на опуске. Если на стыке появились пузыри, кран перекрывается и дефектное соединение переделывается. Если поверхность остается ровненькой, то утечки газа нет, а означает, новенькая плита установлена правильно.
В конце проверяется работоспособность конфорок и духового шкафа.

Более наглядно осознать, как верно устанавливать газовую плиту без помощи других, поможет видео.

Является ли самостоятельная установка плиты нарушением?

Невзирая на то что сама по для себя замена 1-го устройства на другой (равнозначный по количеству конфорок) не является нарушением, безотступно рекомендуется до начала его эксплуатации вызвать представителя газовой службы для контроля корректности монтажа, внесения нужных изменений в документы и регистрации устройства. Если в процессе плановой проверки газовщики найдут, что владелец поставил свой агрегат без помощи других и не уведомил об этом подобающую службу, ему может угрожать административная ответственность в виде штрафа и даже отключение газа.

Читайте также: Римские шторы на кухню — советы по выбору цвета, стиля, типа ткани, дизайна. Фото наилучших новинок с описанием всех плюсов и минусов

Направьте внимание! В случае подключения газовой плиты своими руками гарантийный срок службы нового устройства отсчитывается не отныне, а от даты приобретения. Не считая того, если в паспорте устройства нет отметок, проставленных мастером после установки либо проверки ее корректности, гарантия будет считаться недействительной.

Также, невзирая на кажущуюся простоту, первичная установка газовых модификаций плит в новостройках своими руками категорически запрещена и проводится сертифицированными спецами, потому вопрос о том, разрешается ли это выполнить самому, не появляется.

Нужная ИНФОРМАЦИЯ: Каким цветом выкрасить стенки на кухне

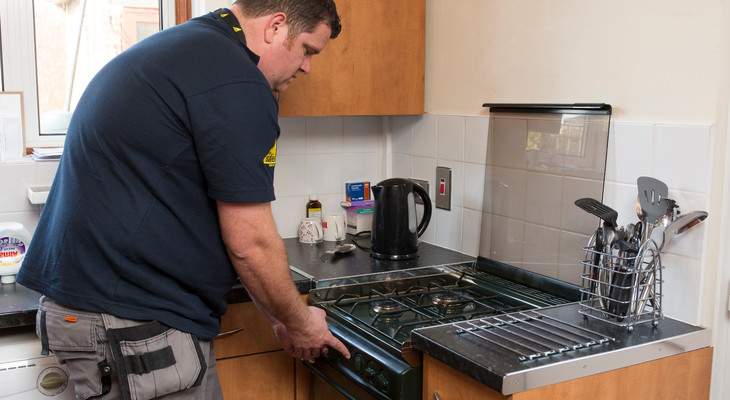

Как установить плиту официально?

Дабы легитимно подключить газовый устройство в многоквартирном доме, необходимо знать, куда обращаться. Есть 2 варианта:

вызвать мастера из Горгаза;
обратиться в лицензированный сервисный центр, имеющий свидетельство СРО.

О правилах подачи заявки в газовую службу и цены услуг Мосгаза можно почитать тут.

Информацию о порядке действий и списке документов для первичного подключения газовой плиты можно отыскать в этой статье.

И в итоге напомним, что любые ошибки при самостоятельном подключении плиты могут привести к грустным последствиям, потому эту работу лучше доверить спецам.

Наука о контактах

Электронику время от времени в шуточку именуют наукой о нехороших контактах. Но обеспечение правильного контакта между зависимой варочной панелью и духовкой — дело совершенно не шуточное (рис. 5). Какими бы глубокими ни были ваши зания в прикладной электрике, будет лучше, если эту операцию вы поручите спецу. Электронные блоки современных варочных панелей и духовок — сложные и дорогостоящие составляющие и не терпят ошибок в соединении. В любом сервисном центре для вас приведут примеры, когда при первом включении нового комплекта встройки электронные платы управления «вылетали» из-за неправильного соединения разъемов.
