Газовая плита в комплекте с духовкой издавна стала обязательным атрибутом кухни, без которой тяжело для себя представить ведение домашнего хозяйства. В последние годы наметился рост популярности встраиваемых духовых шифанеров, работающих на электроэнергии. Такое оборудование просит правильного монтажа и грамотного подключения. Прочитав эту статью, вы узнаете как без помощи других установить электрический встраиваемый духовой шкаф, не повредив кухонной мебели и не нарушив правила электробезопасности.
Виды и особенности духовых шифанеров
Систематизация духовых шифанеров максимально ординарна. По типу применяемой энергии они делятся на:
- газовые;
- электрические.
И те, и другие представляют собой довольно объемную камеру, имеющую загрузочную дверку и снаряженный теплоизоляционными материалами корпус. Без этого могли быть безмерно значительны теплопотери, возрос риск получения ожога и возгорания расположенных вблизи предметов.
В газовых устройствах нужный нагрев создается за счет горения метана либо пропан-бутановой консистенции на горелке, расположенной в нижней части камеры. Тепло при всем этом подымается за счет возникающих конвективных потоков, но равномерного рассредотачивания температуры обычно достигнуть не удается. Хозяйке приходится длительно подбирать температурный режим и наилучшее место установки блюда, дабы оно запеклось, но не подгорело.
Для сведения! Интегрированный вентилятор дополнительно делает циркуляцию газов, что приводит к равномерной термической обработке товаров.

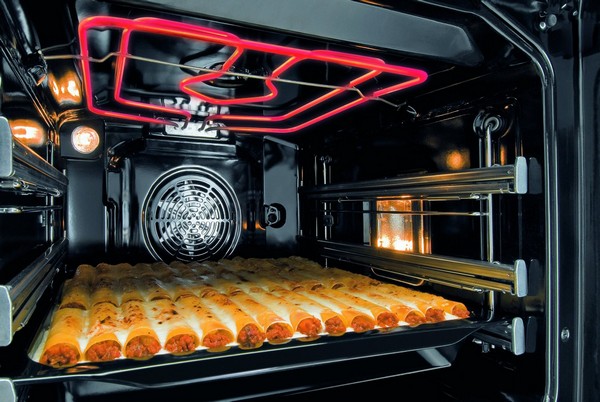

Электрическая духовка с вентилятором
По месту установки различают:
- зависимые духовки, которые могут размещаться только под варочной поверхностью;
- независящие, способные нормально работать в любом отведенном для них месте.

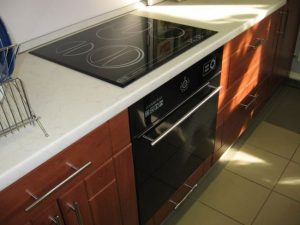

Зависимый духовой шкаф Независящий духовой шкаф
Предварительные работы по установке и выбор места
К выбору места для установки встраиваемого своими руками электрического духового шкафа следует подходить с предельной ответственностью. При всем этом не считая соблюдения базисных правил электрической и пожарной безопасности, нужно обеспечить обычные условия для работы духовки и побеспокоиться о том, дабы она не мешала функционированию иных бытовых устройств, расположенных на кухне.
Далековато неполный перечень советов смотрится следующим образом:
- в конкретной близости от духовки не должны находиться шторы, полотенца, изделия из бумаги и другие легковоспламеняющиеся предметы;
- элементы мебели, контактирующие со шкафом, должны без повреждений выдерживать температуру 50 о С;
- размещение духового шкафа впритирку с холодильником либо морозильной камерой неприемлимо;
- лучше устанавливать духовку на наивысшем удалении от источников водоснабжения;
- для обеспечения естественной циркуляции воздуха нужно предугадать зазоры более 90 мм снизу, 40-50 мм для боковых и задней стены духового шкафа;
- с боковой стороны от места установки на высоте более 10 см от пола должна быть электрическая розетка с заземлением, до которой можно просто достать.

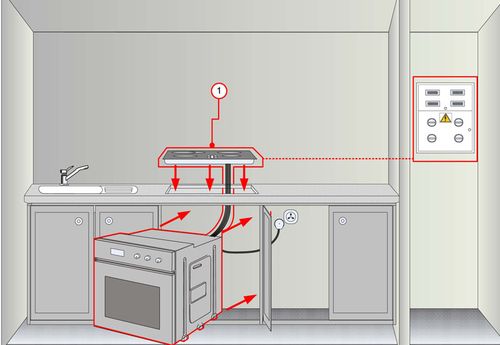

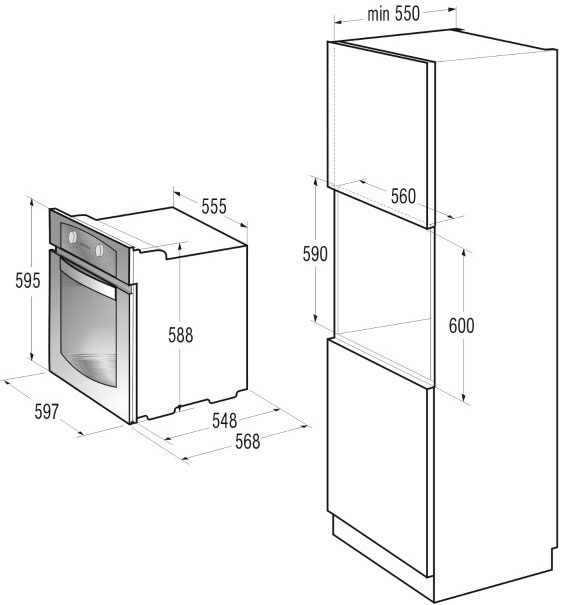

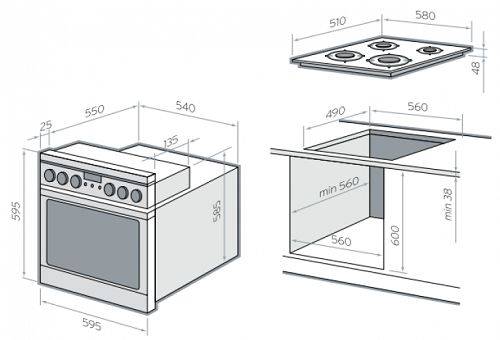

Соотношение размеров при подключении духового шкафа
Перед тем как встроить новый духовой шкаф своими руками, следует обусловиться с местом его установки. Более комфортные точки расположения духовок:
- В тумбе под столешницей. При всем этом варочная плита совершенно не должна находиться вблизи. Такое размещение является хорошим для маленьких кухонь с ограниченной площадью рабочих поверхностей;

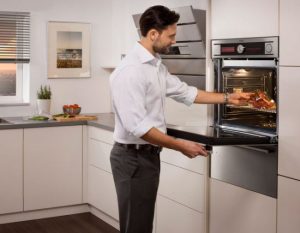

- Шкафы колонны. Этот вариант неплох для просторных помещений. Созданная для духовки ниша может размещаться на уровне глаз, что упрощает надзор за процессом изготовления еды и удаляет жаркие поверхности от малышей;
- В остов. Многие хозяйки считают комфортной и естественной установку духового шкафа в несущие конструкции варочной плиты, стоящей в центре кухонной зоны;
- В высшую тумбу. В кухне среднего размера полностью может быть смонтировать духовку в крайнюю тумбу кухонного гарнитура.

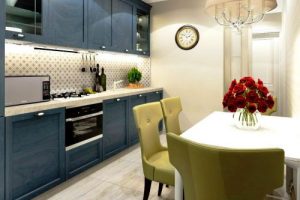

Примеры расположения духовок
В качестве предварительных работ после выбора места будущей установки печки следует предугадать:
- наличие надежной вентиляции;
- ревизию заземления;
- проверку электрической сети на возможность подключения нового большого потребителя энергии.
Как встроить духовой шкаф: этапы
Дабы не разламывать голову над тем, как своими руками безошибочно установить интегрированный духовой шкаф, действуйте по заблаговременно разработанному плану.
Подготовка инструмента и вспомогательных материалов
В общем случае для резвой установки духовки в подходящую для нее нишу кухонного гарнитура, вероятнее всего, будет нужно:
- дрель с набором сверл и фрез;
- отвертка либо шуруповерт;
- изолента;
- стандартные соединительные клеммы для проводов;
- ножик;
- вилка с кусочком кабеля нужной длины, если духовой шкаф приобретен без них.
Если окажется, что к месту установки не подведена электрическая сеть, заканчивающаяся подходящей розеткой, придется позаботиться о методе ее прокладки и маскировки проложенной трассы.

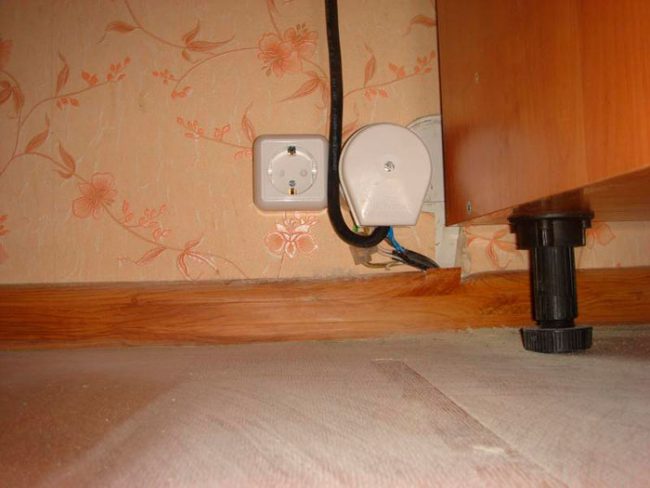

Похлопочите о наличии розетки для подключения духового шкафа
Подготовка рабочего места

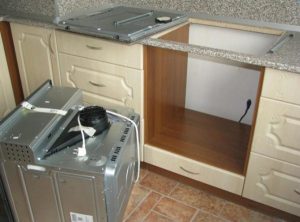

Обдумывая варианты, как встроить новый духовой шкаф, вы должны заранее позаботиться о наличии ниши, с некоторым припасом превосходящей размеры духовки. Методов для ее сотворения может быть несколько:
- предугадать соответственное отделение при заказе кухонного гарнитура;
- приобрести отдельный модуль, выпускаемый специально под встраиваемые духовки;
- выделить подходящий отсек в уже имеющейся мебели;
- внести конфигурации в конструкцию имеющегося шкафа, без помощи других оборудовав нужную нишу.
О величине оставляемых зазоров речь шла ранее.
Принципиально! Отличия зазоров в огромную сторону не так критичны, как в наименьшую.
Установка
Перед установкой нужно убедиться в способности подключения кабеля с вилкой, протянутого от духовки к созданной для него розетки. Если соответственное отверстие в задней либо боковой стене отсутствует, его нужно аккуратненько сделать самому при помощи дрели либо электролобзика.
Устанавливается духовой шкаф в нишу в согласовании с требованиями прилагаемой к изделию аннотации. Он может стоять на регулируемых ножках либо крепиться особыми саморезами к боковым стенам выделенного для него отсека. В данном случае его лицевая панель с дверкой становятся составной частью интерьера. В процессе монтажа принципиально достигнуть горизонтального положения устройства и надежной фиксации.
Подключение
Стадию подключения духового шкафа обычно совмещают с его установкой, так как после окончательного монтажа доступ к задней стене устройства в большинстве случаев оказывается неосуществимым. Существует два метода подключения электрического оборудования к электрической сети:
- впрямую;
- через соединение вилка-розетка.

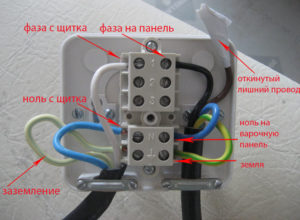

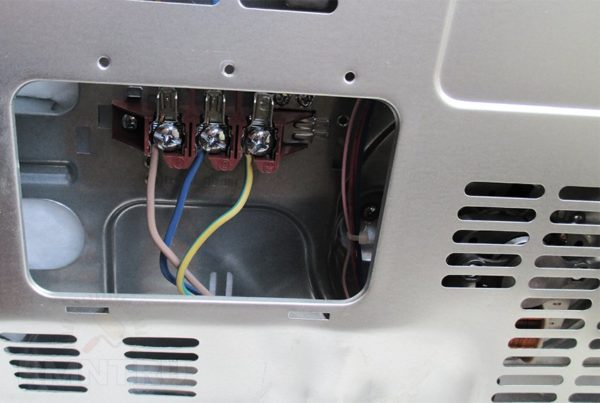

Маркировка кабелей электрической духовки
В первом случае рекомендуется воспользоваться стандартными клеммами, рассчитанными на подходящую мощность. 2-ой вариант является более желаемым. Обычно духовые шкафы продаются с имеющимся силовым кабелем, оканчивающимся штатной вилкой. В неприятном случае придется сделать его без помощи других, подключившись к подходящим гнездам снутри корпуса духовки.
В процессе подключения принципиально верно закрепить заземляющий провод к созданным для этого клеммам на корпусе духового шкафа, в вилке, розетке и на входном щитке. Дабы исключить возможность ошибки, его в трехжильных кабелях окрашивают в желтоватый либо зеленоватый цвет.
Осторожно! Электрические соединения массивных бытовых устройств с применением скруток не допускаются. Следует избегать прямого контакта алюминия и меди. Мастера применяют пайку либо винтообразные зажимы.
Проверка работоспособности
Хоть какой установка должен заканчиваться пусковыми испытаниями. Перед первым включением рекомендуется кропотливо удалить остатки смазки с внутренних поверхностей духовой камеры, воспользовавшись незапятанной и чуток увлажненной ветошью. Пробный пуск происходит в течение 30 минут при температуре 250 о С без помещения в духовку еды. Возникновение слабенького аромата гари и маленького дыма не является свидетельством неисправности. Вероятнее всего, это выгорает заводское масло.

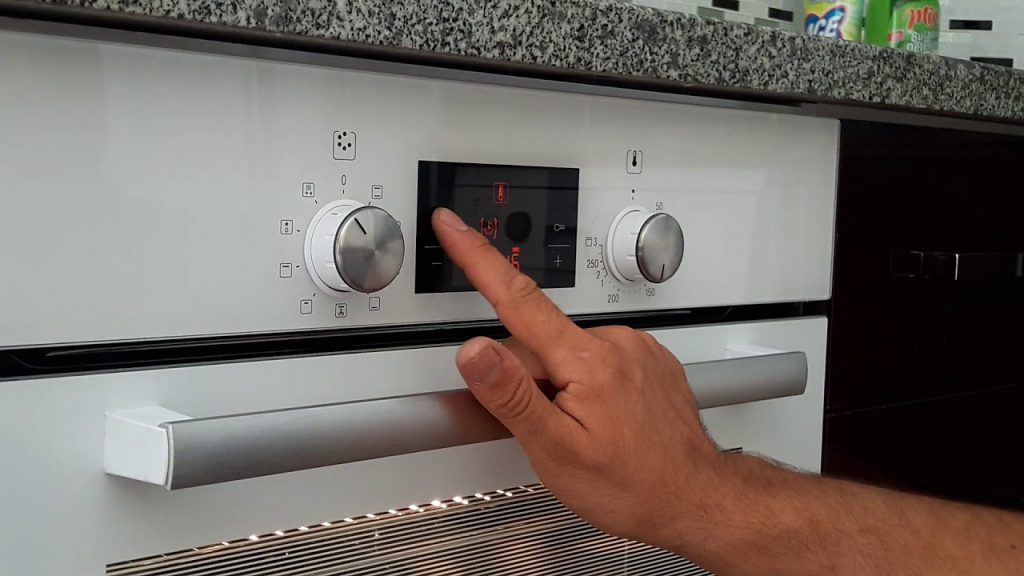

После монтажа необходимо непременно запустить духовку
Лучше проверить оборудование на всех предусмотренных аннотацией режимах. При всем этом проверяется работа индикаторов и нужных функций. Если отклонений не увидено, можно приступать к эксплуатации.
Заключение
Современные дома сдаются с электрической проводкой, с припасом рассчитанной на внедрение различной домашней техники. Заморочек с подключением в данном случае не предвидится. Если же у вас старенькое жилище, то велика возможность наличия дюралевых проводов с недостаточной площадью поперечного сечения, ну и заземляющую жилу ранее к розеткам не протягивали.
В данном случае перед установкой духового шкафа нужно стопроцентно поменять проводку, выполнить стандартное заземление и установить отдельный автомат, рассчитанный на нужную потребляемую мощность. Такую работу следует поручить проф электрику.
Поглядите видео о том, как верно установить и подключить встраиваемый духовой шкаф
20 января 2019, 09:00 Окт 31, 2019 14:56 О правонарушениях Ссылка на текущую статью
Подключение варочной панели и духового шкафа в одну розетку
Современная домашняя техника повсевременно совершенствуется. На замену обыденным газовым и электроплитам приходят сложные и массивные бытовые приборы. В связи с этим у многих владельцев возникает такая неувязка, как правильное подключение варочной панели и духового шкафа в одну розетку.
Характеристики плит
Перед тем как подключать варочную панель и духовой шкаф, нужно выполнить выбор соответственных розеток и кабелей, полностью отвечающих требованиям электробезопасности. Розетки следует выбирать в согласовании с техническими чертами подключаемых устройств. Фактически все духовые шкафы и варочные панели выпускаются в одно- либо трехфазном выполнении, мощностью от 2,5 до 10 киловатт. Для каждого типа следует применять только те материалы для подключения, которые им соответствуют.
Все бытовые устройства, мощностью менее 3,5 кВт оборудуются стандартными разъемами розеток на 16 ампер, рассчитанными на 220В. Розетка для духового шкафа подключается при помощи обычного кабеля через вилку на 16А. Таковой вариант применяется в случае независящего подключения.
Варочная панель не укомплектована вилкой, потому подбирается сходу весь набор: вилка и розетка. Если мощность устройства находится в границах от 3,6 до 7,0 киловатт, тогда применяется только силовая розетка для варочной панели на 32А, рассчитанная на работу при напряжении 220 вольт. Вилка рассчитывается на такую же силу тока. Повышенное внимание следует уделить заземлению, обеспечивающему неопасную эксплуатацию устройства.

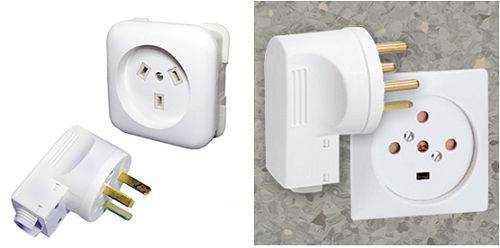

Розетка для духового шкафа и варочной панели
Выбор силовых розеток для кухонного оборудования является ответственным мероприятием. Затратные розетки (наружные) устанавливаются поверх плоскости стенки и используются в тех случаях, когда прокладка кабелей осуществляется открытым методом. Они числятся более неопасными при установке в древесных домах. Завышенная защита от пыли и воды позволяет применять такие розетки в помещениях с высочайшим уровнем влажности.
Не считая наружных розеток, есть подобные изделия для внутренней установки с внедрением особых подрозетников, встроенных вовнутрь стенки. В большинстве случаев они используются в домах из панелей и кирпича, также инсталлируются вовнутрь отделки гипсокартонными плитами.
Сколько холодильник потребляет электроэнергии в час
Силовые розетки могут работать в однофазовой сети (220В) и трехфазной сети (380В). Большая часть моделей оборудуется отдельными контактами для подключения заземления и особыми фиксаторами, обеспечивающими надежное соединение с вилкой. В конструкции некоторых розеток входят встроенные устройства, такие как УЗО либо реле времени.
При выборе розеток для варочной поверхности и духового шкафа необходимо непременно учесть следующие аспекты:
- Наибольшая расчетная сила тока. Для устройств, мощностью от 3 до 3,5 кВт этот параметр составляет от 16 до 25 ампер. При 7 кВт – минимум 32 А, а для установок с более высочайшей мощностью пригодятся розетки на 63 А. В них применяются более толстые контакты и тугоплавкие изоляционные материалы.
- Рабочие фазы в определенном количестве. При подключении к сети 220 вольт в розетке и вилке должно быть три контактных группы, а при 380 В – 5 групп.
- Степень защиты от негативных воздействий, обозначаемая особым кодом. Он смотрится как IPXX, последние два знака означают числа. Буквенные обозначения указывают на степень защиты от попадания в корпус жестких предметов. Числа соответствуют определенному классу защиты. К примеру, при коде 00 защиты нет вообщем, а контакты вполне открыты. Наибольшей защите соответствует код IP68, при котором попадание вовнутрь розетки воды и пыли полностью исключается.
- Бытовые приборы, применяемые на кухне, обязаны иметь степень защищенности как минимум IP24, что обеспечивает надежную и неопасную работу.
Чем отличается независящий духовой шкаф от зависимого
Любая современная кухня оборудована духовкой, без которой не может обойтись ни одна хозяйка. Все конструкции духовых шифанеров делятся на две категории и могут быть зависимыми и независящими. Они различаются не только лишь конструктивно, но и методами питания. При выборе какой-нибудь модели, необходимо непременно учесть эти особенности.
Что такое капельная разморозка: как нередко размораживать холодильник с капельной системой

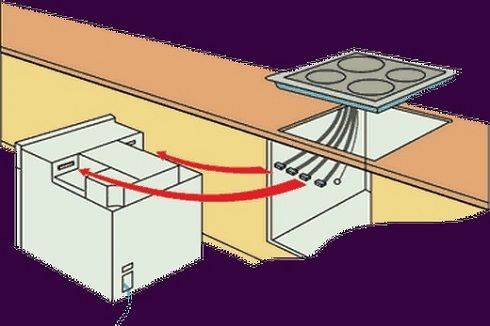

Зависимые духовые шкафы обычно располагаются в нишах кухонной мебели, специально обустроенных для этих целей. Духовку и варочную панель может быть расположить только одно над другим, так как их соединяет воединыжды единая система питания и управления. В целом, оба устройства составляют единый набор.
У варочной панели отсутствуют собственные кнопки и возможность регулирования характеристик мощности. Конфорки не будут работать без панели управления, располагающейся на духовке. Для соединения духового шкафа применяются общие электрические провода, подключаемые к домашней сети. Зависимые духовые шкафы представлены на рынке бытовых устройств в широком ассортименте. Зная аспекты выбора, комплектацию, главные и дополнительные функции, можно без усилий подобрать себе более подходящий вариант.
Равномерно зависимые плиты стали заменяться более совершенными устройствами независящего типа, еще больше комфортными в эксплуатации. Конструкция независящих плит позволяет устанавливать духовку без привязки к варочной панели в более подходящем месте. Отличительной особенностью каждой составляющей части является собственная панель управления. Переключатели могут быть механическими, кнопочными либо сенсорными. Оба устройства не связаны общими проводами, что делает установка существенно легче.
Духовой шкаф и варочная панель могут устанавливаться в различных местах, а не только лишь в стационарном положении, как зависимые системы. Любая составная часть по мере надобности выбирается от различных производителей, в согласовании с имеющимися функциями. При желании можно вообщем отрешиться от варочной панели, если хозяйка часто употребляет мультиварку, а главные блюда готовит в духовке. В последнем случае приобретается модель с 2-мя конфорками, цена которой существенно ниже, чем у обыденных панелей.

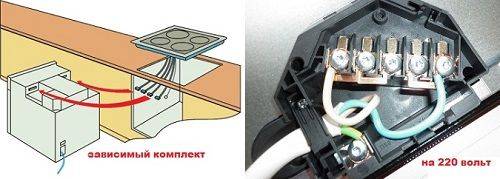

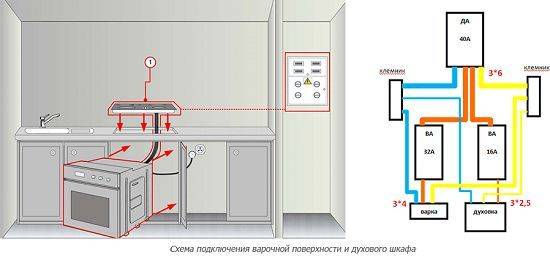

Схема подключения духового шкафа к варочной панели
Надежная и неопасная эксплуатация домашней техники вполне находится в зависимости от ее правильного подключения. В особенности это касается таких массивных устройств, как варочная панель и духовой шкаф.
Потому при подключении плиты с завышенной мощностью необходимо соблюдать главные правила:
- В неотклонимом порядке должно быть предвидено защитное заземление. Для его устройства применяются комплекты вилок и розеток с 3-мя либо пятью контактами. Стандартный контакт заземления несколько больше, чем другие. Не считая штыря могут употребляться железные пластинки, находящиеся по обеим сторонам корпуса вилки.
- Если в старенькых домах заземление отсутствует, для его устройства от распределительного щита прокладывается отдельный кабель, в каком предусмотрен заземляющий провод. Он врубается в общую сеть вкупе с УЗО и автоматическим выключателем.

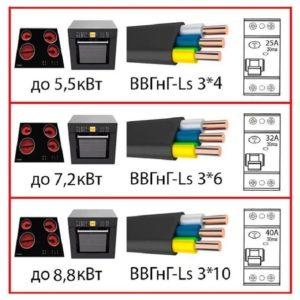

- При наличии у бытового устройства мощности, превосходящей 3,5 кВт, непременно прокладывается отдельный питающий кабель, так как рядовая проводка на 220 вольт не выдерживает таких нагрузок.
- Данный кабель не рекомендуется подключать к другим нагрузкам. Он должен быть защищен автоматом, номинал которого выбирается в согласовании с мощностью духового шкафа.
Как подключить вентилятор в ванной
Порядок подключения плиты
Достаточно нередко встречаются кухни, где отсутствует розетка для подключения нужного оборудования. Потому прежде всего необходимо заблаговременно уточнить, при каком напряжении работает варочная панель и духовой шкаф. Не считая того, нужно пристально изучить схему подключения, рекомендованную производителем и места подключений на самих устройствах.

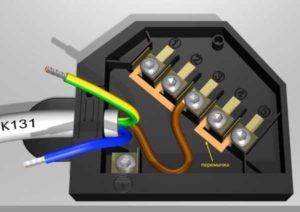

Работа варочных панелей может происходить при напряжении 220 и 380 вольт. Бытовые духовки работают только от 220 В. Во всех клеммах еще на заводе установлены перемычки, дозволяющие работать при однофазовом напряжении.
При выполнение подключения варочной панели и духового шкафа в одну розетку, для них в электрощите устанавливается отдельный защитный автомат, от которого и прокладывается питающий кабель. Их характеристики рассчитываются в согласовании с предполагаемой нагрузкой. Дальше кабель подключается к розетке и устройства можно запускать в работу. В некоторых случаях заместо розетки используются особые клеммные колодки, фиксируемые на стенке.
