Современное обилие осветительных систем позволяет организовать освещение в всех критериях – в промышленных помещениях, на улице либо дома. Практически десяток годов назад все ограничивалось лампочками да выключателями, но сейчас даже обыкновенному потребителю строительный рынок предоставляет большущее обилие устройств и устройств, существенно облегчающих его жизнь.
В этой сфере, пожалуй, нет изобретения более превосходного, чем датчики движения для включения света. Что же все-таки это такое, как они устроены и почему работают, также методы их использования и подключения подвергнутся рассмотрению в данной статье. Установить датчик движения в подходящем месте и подсоединить все провода сумеет даже обыденный человек, не обладающий продвинутыми познаниями в области светотехники.
Что же все-таки это такое?
Это электронное устройство, имеющее в собственной конструкции особый сенсор, который реагирует на возникновение живого существа в зоне собственной видимости. Он применяется как автоматический включатель света и других электронных устройств в тот момент, когда увидит человека. Существует выключатель с датчиком движения, который уже встроен в него. Принципную схему его работы и то, как устроен устройство, мы разглядим дальше.
Какие бывают виды?
Какие они бывают? По методу реагирования на перемещающиеся объекты, от которого зависят свойства датчиков, различают некоторое количество видов:
- Периметрические – имеют определенный периметр, при возникновении признаков жизнедеятельности на нем они срабатывают, выполняя намеченную цель. Это обыденный тип, который применяется для освещения (в большинстве случаев улицы).
- Внутренние – имеют сравнимо ограниченный радиус работы, обычно он направляется на ворота либо дверной просвет. Кто-то возникает – свет загорается.
- Периферийные – используются в охранных системах и сигнализации, срабатывают при скрещении объектом определенной полосы, к примеру, забора.
По принципу собственной работы они делятся также на несколько категорий:
- Ультразвуковой – датчики включения света реагируют на возникновение звука при высочайшей частоте.
- Инфракрасный датчик движения – срабатывают на наличие перемещающегося теплого объекта в периметре работы.
- Микроволновой – более редчайший вид, смотрит за возникновением высокочастотных волн.
- Пассивные – только воспринимает излучение, и на него же реагирует.
- Активные – сам испускает эти волны, проецируя их на перемещающийся объект, что увеличивает точность определения, когда вы движетесь.
На что они могут срабатывать?
- На тепло – если проходит человек либо даже кот пробегает, чувствительность настраивается на самом приборе.
- На звук – скажете что-то, даже шепотом, и свет зажгется.
- На движение – колебание воздуха, изменение магнитного поля предметов вследствие их передвижения.
Зачем же необходимо использование инфракрасного датчика движения? Вы будете устанавливать его в определенном месте, направляя сенсор движения на интересующий вас периметр. Если возникает движение либо звук в данном месте, свет врубается. Это полезно как в охранных целях, так и в местах, где не очень комфортно применять выключатель – на улице, где руки повсевременно заняты кое-чем (обычно он крепится на потолок). А так выходит, что если вы в поле зрения сенсора, то свет пылает, только вы ушли – он погас. Приведенная выше систематизация скажет для вас, как избрать модель под свои нужды.
Механизм работы
Устройство датчика движения очень похоже на работу обычного кнопочного выключателя, другими словами он делает такую же работу. Только заместо механической кнопки, которая разрывает активную фазу, тут работает программка, которая соединяет контакты в случае срабатывания системы включения освещения и разъединяет их в состоянии покоя.
Каковой механизм работы датчиков движения? Основным элементом является конкретно сенсор, задачка которого – повсевременно мониторить состояние избранной для него местности. В него уже заложены характеристики окружающей среды, он проводит неизменное сопоставление текущей ситуации с тем, что ему уже понятно. Температура человека еще выше, чем средняя температура окружающей среды, потому, когда датчик движения для освещения обнаруживает довольно плотное термическое пятно, выделяемое на картинке красным цветом, очевидно выделяющееся на фоне всего остального, он дает команду цепи замкнуться. Когда картина вновь стабилизируется, следует команда, цепь разъединяющая.

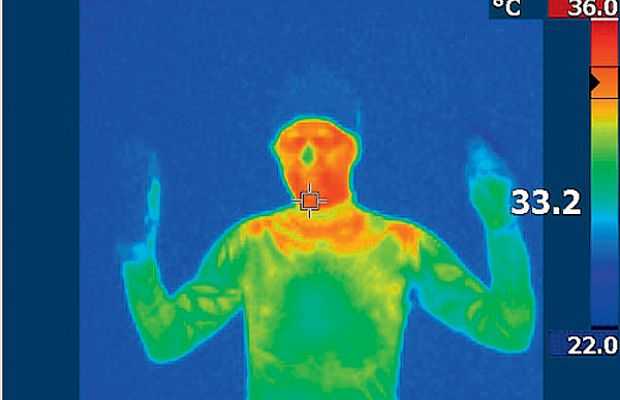

Реагирование на разницу температур
Такая же история и со звуком – стандартные условия предполагают наличие какого-то звукового шума, на который датчик не реагирует. Стоит только чему-либо этот порог затмить, сразу срабатывает программка соединения контактов для освещенности.
Термические датчики движения работают за счет очень малеханького тока, который повсевременно протекает через них даже тогда, когда свет выключен. Таковой механизм работы стал предпосылкой возникновения задачи, с которой сталкиваются обладатели люминесцентных и светодиодных ламп – мерцание в выключенном состоянии. Установка резистора либо конденсатора параллельно сети от датчика к лампочке поможет поправить эту делему.
Подключение датчика движения
Бесспорный плюс их установки – они сходу из коробки готовы к работе, в комплекте идут все нужные детали, на корпусе изготовлены подсказывающие метки, не надо ничего рассчитывать и подбирать. Схема подключения датчика движения для освещения приведена дальше.
Подключение датчика движения осуществляется аналогично подключению любого выключателя. Ноль и фаза подсоединяются к контактам на датчике, которые отмечены знаками N и L соответственно. От третьего контакта к лампочке отчаливает провод, по которому будет течь ток в случае замыкания контактов при движении в периметре перемещения (набросок 1).
Подключение датчика движения без выключателя и с ним

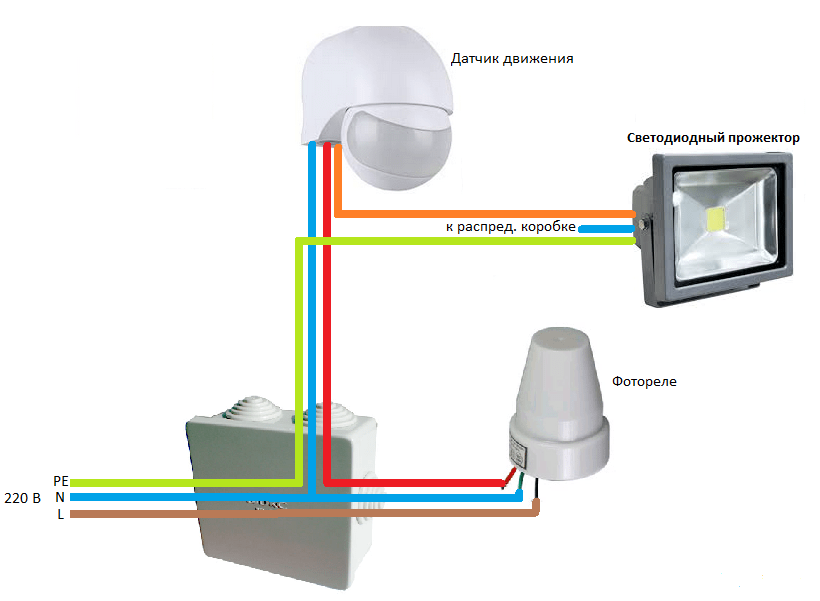

Как подключить датчик движения к лампочке? На рисунке 1 представлено подключение, где работа лампочки зависит только от сенсора движения. Никаким другим методом на ее работу воздействовать нереально. Таковой метод обычно применяется на улице при освещении прожектором. В сеть также подключается фотоэлемент, который отключает работу сенсора в дневное время – для чего включать фонарь, когда денек на улице?
Подключение сенсора с внедрением фотореле

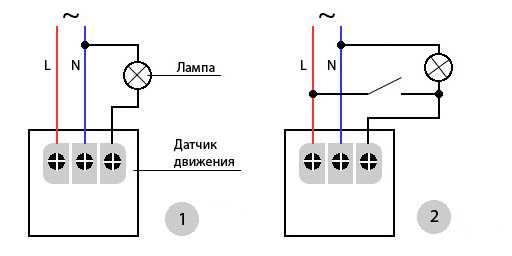

Как установить датчик с выключателем в схеме? На рисунке 2 показан метод, который позволяет исключить работу сенсора тогда, когда она не нужна. Мимо сенсора на фазу подключается выключатель, который при замыкании посылает ток к лампочке, минуя датчики движения для включения света. Это необходимо тогда, когда настроена слабенькая чувствительность включения датчика, и он выключает свет, когда вы не двигаетесь в поле его зрения.

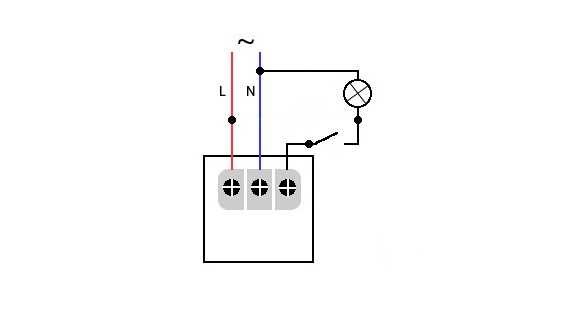

Как верно подключить выключатель для управления лампочкой в обход сенсора? Механический выключатель устанавливается на проводе, который идет от сенсора к лампочке. Когда на нем цепь замкнута, лампочка врубается всякий раз, когда сенсор срабатывает. Если через выключатель цепь разорвана, то ток из сенсора не будет доходить до лампочки, и она не зажгется, даже если тот сработает.
Обычно такая схема датчика движения для освещения применяется в жилых помещениях ночкой, дабы свет не врубался всякий раз, когда вы даже легонько пошевелитесь во сне. В данном случае выключатель также можно установить до самого сенсора, просто не подавая на него ток, что дозволит ему не включать световые приборы. Чуток ниже показано подключение обычного датчика движения для освещения с выключателем между ним и лампочкой.
Размыкание цепи между датчиком и лампочкой
Дабы не заморачиваться с установкой таковой схемы, можно сходу приобрести выключатель с датчиком движения, выполняющий вышеуказанные функции. Выключатель света с датчиком движения в большинстве случаев осуществляется в одном корпусе, что смотрится очень эстетично без утраты его прямых функций. Для такового датчика схема подключения полностью схожа.
После подключения датчика для вас всего только остается настроить его чувствительность согласно аннотации, используя особые регуляторы на корпусе. Если вы его настроите некорректно с первого раза, подрегулируйте.
Заключение
На данный момент даже такие сложные электронные механизмы, как датчики движения, отыскали использование в быту. Изобретатели сделали таковой модуль, который отлично совладевает с задачей автоматизации освещенности определенной местности. Он помогает тогда, когда у человека заняты руки и он не может всякий раз воспользоваться механическим выключателем. Также освещение с датчиками движения стоит на охране вашего имущества, включаясь при движении в доме либо во дворе. В особенности продвинутые модели подключаются к охранной системе, включают сирену и даже могут выслать сигнал волнения на пульт личного охранного предприятия.
Избрать датчик, срабатывающий на движение, не составит труда, установка своими руками датчика движения для освещения очень ординарна, с ней управится даже человек, никогда не имевший дел с электричеством. Соблюдайте технику безопасности – помните, что вы ведете работу со смертельно небезопасным напряжением. Не запамятовывайте на уровне мыслей благодарить человека, который изобрел датчик движения, всякий раз, когда свет сам включится в подходящий момент.
Как установить датчик движения
Автоматическое включение и выключение света может быть благодаря установке датчика движения. Данное устройство определяет наличие перемещающегося объекта в собственной подконтрольной зоне и без помощи других делает включение источников света. Внедрение датчиков движения увеличивает комфорт проживания, также позволяет сберегать электроэнергию. В особенности комфортно применять такие устройства в проходных зонах: лестница, фойе, гараже. Для внешнего монтажа нужно применять датчик движения со степенью защиты IP44.
Как избрать датчик движения для включения света
-
Для того дабы не ошибиться в выборе датчика движения Для вас нужно обусловиться с некоторыми моментами:
Место установки. Как уже было написано ранее, для установки датчика движения на улице Для вас нужно выбирать устройство со степенью защиты минимум IP44. В ассортименте компании Gira как раз есть особая серия для уличной установки – TX_44. Установив датчик движения в этой коллекции, Для вас не надо будет беспокоиться за его функционирование. Для установки в помещении (при условии, что в нем нет особенных критерий и завышенных требований к устанавливаемым в нем устройствам (сырости, огромного количества пыли т.п.)) Для вас подойдет датчик движения со стандартной степенью защиты.
Правила установки датчиков движения
После того, как окончательный выбор изготовлен, встает следующий вопрос: датчик движения, где установить? Для того, дабы устройство работал корректно и приносил только удобство и пользу необходимо пристально избрать месторасположение устройства. Недостаточно просто обеспечить подконтрольную зону. Необходимо стопроцентно исключить вероятное воздействие наружных причин на его работу, чтобы не стимулировать неверные срабатывания либо полное блокирование датчика. Нельзя ставить датчик движения вблизи с устройствами, которые источают тепло либо электромагнитные волны. В особенности эффективна установка датчика в помещениях, где вы находитесь маленькое количество времени (коридор, подвал). Устанавливать же данное устройство в спальнях, ванных комнатах, гостиных не рекомендуется. В данном случае Для вас будет нужно повсевременно совершать движения, чтобы активировать его работу.
Как установить датчик движения
Весь комплекс работ по установке датчика движения нужно проводить при полном выключении напряжения 220В! Обычно в комплектацию устройства заходит аннотация по подключению из которой можно выяснить, как установить датчик движения для включения света. При соблюдении советов по установке подключить датчик не представляется сложной задачей. Обычно датчик подключают в сеть заместо выключателя. В данном случае замыкание сети происходит автоматом. Если контролируемая область большая и один датчик с ней не управится, необходимо применять схему с 2-мя датчиками, расположенными в различных углах. При всем этом они могут держать под контролем один источник света. Принципиальным моментом при таковой схем подключения будет то, что оба датчика должны работать от одной фазы. В неприятном случае может появиться куцее замыкание.
Схема подключения датчиков движения для освещения
Датчик движения подключается к бытовой сети 220В. В модельном ряду есть датчики, которые могут работать автономно от батареек. Как верно подключить датчик движения для управления светом Для вас даст подсказку обозначенная на корпусе схема. L – точка включения фазы. N – ноль. Провод от осветительного прибора должен быть подведен к клеме, обозначенной L’. Для подключения устройства необходимо подавать напряжение на 1-ые два разъема. Ниже представлены схемы подключения датчиков движения.
