Как установить датчик теплого пола

Одним из главных частей теплых полов является датчик температуры, который на основании приобретенной инфы, производит включение и выключение терморегулятора. Подключение датчика теплого пола является ответственным делом, так как от этого в предстоящем зависит обеспечение нужного температурного режима. Обычно, современные теплые полы уже укомплектованы датчиком, по этому, отпадает необходимость в поиске подходящей модели.

Виды датчиков теплого пола

Режимы работы теплых полов регулируются терморегуляторами с присоединенными к ним датчиками температуры. Отдельные виды терморегуляторов могут оснащаться 2-мя датчиками, существенно повышающими общую надежность системы. В данном случае, показывается не только лишь наружняя температура, но и ее внутренние характеристики. На теоретическом уровне, возможно обойтись и без этих дополнительных устройств, но в данном случае значительно растет возможность перегрева таких напольных покрытий, как паркет, ламинат, линолеум.

Самую большую экономию можно получить при помощи программируемого термостата с датчиком. В некоторых случаях, безупречным решением будет внедрение терморегулятора с механическими регулировками. Все датчики различаются зависимо от их установки под то либо другое напольное покрытие, так как установленный устройство должен испытывать наименьшую нагрузку. Обычно, их устанавливают в конкретной близости от теплых полов и подключают к термостату, после этого происходит фиксация и передача температуры.

Каждый датчик температуры теплого пола отличается малой погрешностью измерений. Это дает возможность точно выдерживать заданную температуру, без резких перепадов, способных вызвать нехорошие последствия. Использование этих устройств осуществляется в согласовании с их систематизацией.

По месту установки они делятся на две категории. 1-ая группа устройств устанавливается конкретно в пол около нагревательного кабеля. 2-ая категория датчиков создана для наружного монтажа. С помощью их измеряется температура воздуха в помещении. Они могут конструктивно заходить в состав терморегулятора либо подключаться раздельно. Зависимо от типа напольного покрытия, каждый датчик теплого пола имеет свое назначение. Для ламината, паркета, линолеума и других мягеньких покрытий применяются устройства в виде пластмассового цилиндра с соединительным проводом.

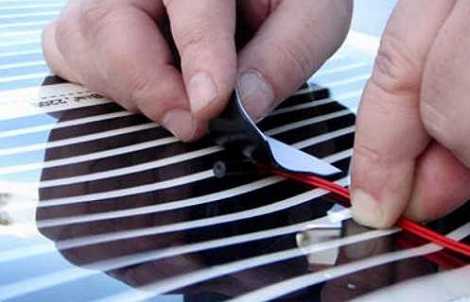

Инфракрасная пленка для теплого пола

При наличии глиняной плитки, натурального либо искусственного камня и других жестких покрытий применяются другие конструкции датчиков, с учетом их монтажа в бетонную стяжку, клей и другие виды смесей. Обычно они имеют маленькие размеры и защищены специальной оболочкой, предохраняющей от негативных воздействий.

Терморегуляторы оборудуются вторыми датчиками для измерения температуры воздуха когда теплые полы применяются в качестве основной отопительной системы. Таким макаром, сразу контролируется нагрев пола и воздуха в определенном помещении. Время от времени используются особые датчики-ограничители, удерживающие температуру на установленной отметке. В некоторых схемах предусмотрена установка систем, контролирующих все присоединенные устройства. При неисправности датчика подается сигнал, позволяющий вовремя принять нужные меры.

Правила для установки всех видов датчиков теплого пола

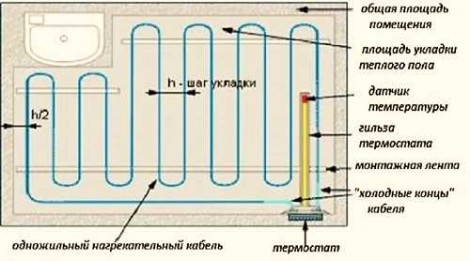

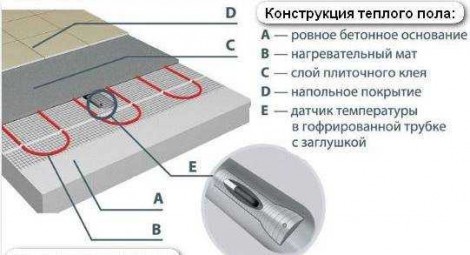

Установка устройства делается в пол, конкретно между витками обогревательного элемента. Крепление датчика осуществляется маленьким кусочком монтажной ленты на расстоянии, приблизительно 0,5 метра от стенки между витками кабеля, которые размещены поближе всего.

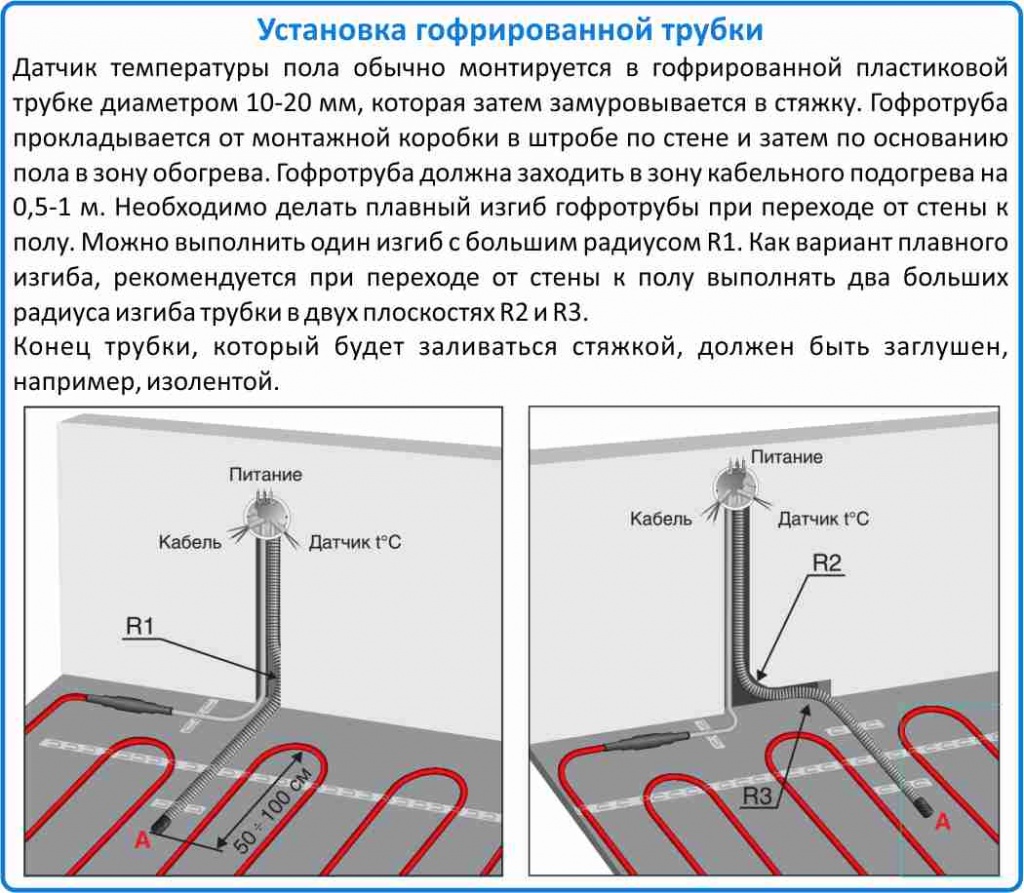

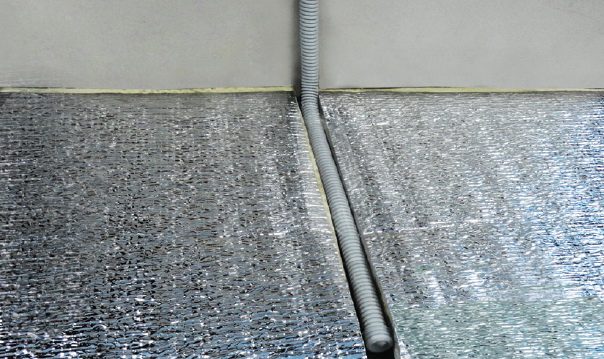

После крепления делается размещение датчика в гофрированной трубе, с ее последующей герметизацией при помощи обыкновенной изоленты. Таким макаром, обеспечивается защита устройства от пыли и частичек раствора. Кабель датчика температуры выводится к месту установки терморегулятора. Данный вариант используется при монтаже устройства в бетонную стяжку. Сам устройство заключается в жесткий металлопластиковый корпус, к нему обеспечивается открытый доступ для обслуживания и ремонта.

Подключение осуществляется в 2-ух вариантах:

• В первом варианте осуществляется прямое соединение термостата и нагревательного элемента.
• Во 2-м варианте может употребляться распаечная коробка, как промежуточное звено между термостатом и нагревательным элементом.

Подключение датчика теплого пола просит отдельной электрической полосы, соединяемой впрямую с электрощитом. Для подключения, применяется медный провод, сечением более 2,5 мм2. Для обеспечения надежной защиты в электрическую цепь добавляется УЗО и автоматический выключатель. Для отдельной кабельной полосы предусмотрен установка очередной распределительной коробки, которая крепится на стенку.

Как верно выполнить теплый пол в древесном доме

В целях увеличения эффективности теплорегуляции датчик температуры не должен размещаться вблизи от других устройств отопления и иных источников тепла. Не считая того, обеспечивается защита от солнечных лучей и сквозняков.

Как подключить датчик теплого пола

Подключение осуществляется в несколько шагов. Сначала необходимо установить терморегулятор, к которому он будет подключен. Потому прежде всего в стенке сверлится круглая выемка под монтажную коробку и штробы под кабели и сигнальные провода.

Дальше от коробки к распределительному щиту прокладывается канал под входной провод. Для изоляции и защиты сигнальных проводов и силового кабеля применяется пластмассовый гибкий шланг, поперечник которого не должен препятствовать свободному извлечению устройства. Округлость извивов должна быть достаточной для продвижения снутри трубы датчика и кабеля.

После того как выполнена установка датчика теплого пола, можно приступать к его подключению. Во всех терморегуляторах имеется стандартная колодка на 6 клемм с нанесенной маркировкой для каждого разъема. L и N являются фазным и нулевым проводами, соединенными с электрической сетью. L1 и N1 – провода фазы и нуля, соединяющие терморегулятор с термическим контуром.

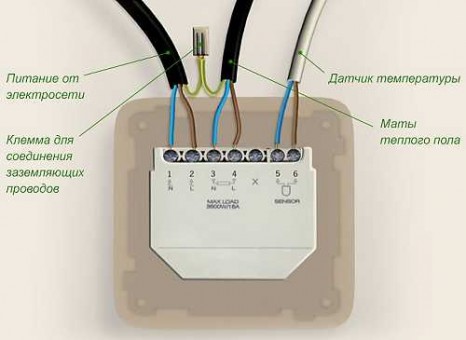

Датчик температуры подключается в 5 и 6 клемму. В некоторых конструкциях может отсутствовать клемма, к которой подключается заземляющий провод. В данном случае провода заземления соединяются между собой впрямую особыми разъемами, клеммниками либо болтовыми соединениями.

Как подключить регулятор к теплому полу

Так как внедрение температурного датчика нереально без терморегулятора, следует более тщательно тормознуть на установке и подключении этого устройства. Данный устройство устанавливается в стенку либо перегородку, так же как обыденные выключатели и розетки. Место установки выбирается очень близко к действующей проводке. Перед монтажом устройства к нему подводятся провода сети и температурного датчика.

Инфракрасный теплый пол под ламинат

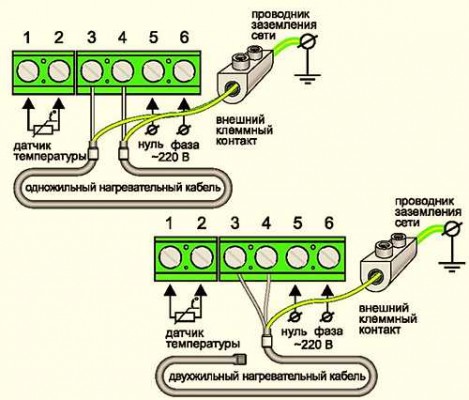

Подключение терморегулятора осуществляется по строго определенной схеме:

• Фазный и нулевой сетевые провода L и N подключаются в надлежащие разъемы № 1 и 2.
• Нулевой и фазный провода теплого пола N и L подключаются в разъемы № 3 и 4.
• Для проводов температурного датчика предусмотрены гнезда № 6 и 7 без неотклонимого соблюдения полярности.
• После установки нужно проверить работоспособность системы. Для этого необходимо включить сеть и на терморегуляторе выставить наименьшую температуру. После чего устанавливается наибольшее температурное значение, при котором устройство должен отключить систему после нагревания пола. При правильном монтаже сеть замыкается с соответствующим щелчком и начинает действовать в подходящем режиме.

Схемы подключения могут быть различными, зависимо от типа и конструкции терморегулятора. Дабы избежать ошибок при подключении, все нужные маркировки наносятся производителями конкретно на корпус устройства. Сами кабели также различаются между собой и могут быть одно- либо двужильными.

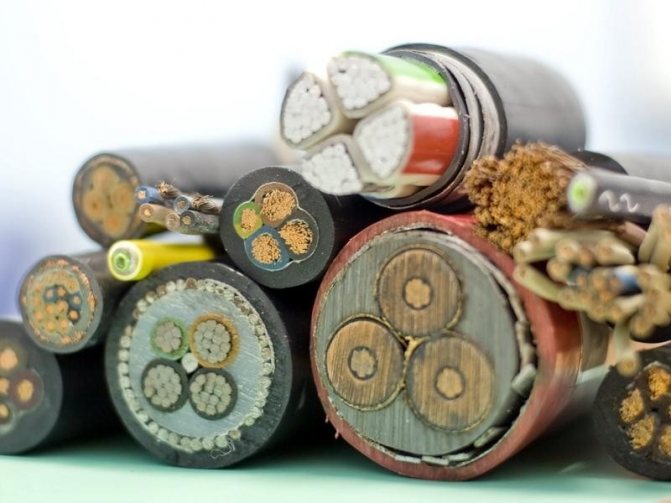

Конструкция двужильного кабеля состоит из 2-ух проводников и 1 заземляющего провода. В связи с этим, его подключение к терморегулятору осуществляется одним концом. Снутри одножильного кабеля размещается всего два провода: какой-то из них – токопроводящий, а другой – заземляющий.

При подключении терморегулятора, не считая уже перечисленных советов, следует соблюдать и другие легкие правила. К примеру, установка датчика температуры осуществляется в местах, не заставленных тяжеленной мебелью. В полах с инфракрасной пленкой датчик устанавливается со стороны ее изнаночной части и подключается к термостату при помощи проводов. При подключении в электрическую сеть рекомендуется применять УЗО и автоматические выключатели.

Установка и подключение температурного датчика теплого пола

Датчик теплого пола – это пластинка либо стержень, тело которого спаяно из 2-ух металлов. Отличительным свойством таких биметаллических проводников является их уникальные возможности – одни вырабатывают электрические сигналы, величина которых находится в зависимости от температуры среды, в которую помещены проводники; другие в различных температурных критериях в состоянии принимать определенную форму.

Особенности биметаллов применяются индустрией для сотворения разных терморегуляторов – устройств, которые позволяют заавтоматизировать работу электронагревательных систем.

Особенности и достоинства применения

Механизм работы каждого из этих устройств положен в базу сотворения терморегуляторов – устройств, которые включают и отключают электрическую цепь зависимо от состояния датчика.

В системах, нагревающих полы до данной температуры, применяются датчики, которые различают по многим характеристикам. Но наибольшее отличие между ними состоит в механизме работы.

1-ый вид устройств – это электромеханические выключатели, которые замыкают и размыкают контакты цепи на физическом уровне. Их рабочий элемент – биметаллическая изогнутая пластинка, кривизна которой находится в зависимости от температуры. При отключенной цепи пластинка изгибается до того времени, пока не прикоснется к обратному контакту. При нагревании проводник выпрямляется и соединение прерывается.

Плюсы терморегулятора, в каком применяется электромеханический температурный датчик – простота, надежность и доступная цена. Таковой устройство нетрудно поменять либо починить своими руками. Не считая того, электромеханические датчики универсальны – они не достаточно зависят от модели обогревательного контура.

Недочет такового устройства – регулировку нужно производить вручную. Система не способна демонстрировать реакцию на температуру окружающей среды.

Датчик температуры для теплого пола второго типа употребляет элемент, способный производить электрический сигнал. Мощность сигнала находится в зависимости от температуры среды, в которую помещен биметаллический стержень. Импульс направляется в электронный блок терморегулятора, который регулирует подачу электроэнергии.

Терморегулятор оборудован сенсорной системой управления, его интерфейс содержит цифровой экран, на который выводится информация о параметрах работы. Датчики этого типа дают возможность задавать четкие значения температуры, а поддержание нужного уровня блок делает без помощи других.

Более сложные терморегуляторы – программируемые. Этот класс устройств обеспечивает расширенные способности управления температурным режимом дома: с помощью их можно задавать климатические характеристики – с экрана компьютера либо телефона, поменять их на расстоянии при помощи беспроводной связи, программировать режим работы зависимо от присутствия людей в доме и остального.

Плюсы различных терморегулирующих систем появляются в разных критериях. Внедрение устройств с электромеханическим принципом деяния оправдано в обособленных помещениях, в каких человек находится куцее время, но посещает их часто, к примеру – ванная комната либо кухня. Программаторы лучше располагать в жилых помещениях – спальнях и гостиных.

Виды и типы устройств с датчиками

H2_2 DO_middle_H2_2_desktop_580x400

Терморегуляторы электромеханического типа нередко бывают затратными – они могут быть интегрированы в электрические распределительные щитки. Достоинство этой схемы проявляется в том, что приборы могут быть просто подключены к устройствам защитного отключения.

Датчик для теплого пола может устанавливаться конкретно в цепи подогрева – в составе водяного либо электрокабельного контура. Температурный датчик – устройство маленького размера, снаряженное кабелем для передачи электрического сигнала – может быть выносным и стационарным. Выносное устройство просто помещают между нагревающими проводами.

Установка устройства в бетонную стяжку осуществляется с внедрением дополнительных защитных чехлов из отрезка гофрированной трубы. Располагать устройство необходимо таким макаром, дабы обеспечить к нему доступ. Если нагревательный контур для пола пленочного типа, датчик помещают в более жесткий корпус из металлопластика. В данном случае оптимальным решением при монтаже будет штробирование стенки и полов.

При выборе систем управляющих механизмами подогрева помещений, нередко ориентируются на устройства, контролирующие температуру атмосферного воздуха. Они позволяю сделать размеренный локальный климат в квартире и поддерживать его на данном уровне без роли человека. Терморегуляторы такового типа могут работать с несколькими датчиками, установленными в различных помещениях.

Дабы теплорегуляция была действенной, располагать температурный датчик нужно на хорошей высоте вдалеке от отопительных устройств и устройств, излучающих тепло. По способности, устройство должен быть закрыт от солнечных лучей и защищен от сквозняков.

Минусы применения атмосферных датчиков:

1. Схожий метод регулирования является нерациональным, если полы накрыты линолеумом либо паркетом – материалами, которые не должны подвергаться значительному термическому воздействию.
2. Термообмен в помещении должен быть на сто процентов сбалансирован, по другому нагревательные элементы будут работать в режиме запаздывания, к примеру, неожиданное попадание в комнату холодной воздушной массы приведет к перегрузке уже нагретого контура.

Установка температурных датчиков

Установка датчика теплого пола осуществляется с учетом правил безопасности. Несанкционированный доступ к нему необходимо ограничить, прежде всего, для малеханьких малышей. Рекомендуемая высота установки – 1,7 м. Производитель поставляет терморегуляторы, которые созданы для сокрытой и открытой проводки. Приборы первого типа при установке нужно заглубить в стенку.

1. В стеновой перегородке делают полуотверстие: его глубина должна быть достаточной для установки монтажной коробки;
2. От выемки вниз и в стяжке полов пробивается канал (штроба) для прокладки кабелей и сигнальных проводов;
3. От места посадки ввысь и до распределительного щита пробивается канал для входных проводов.
4. Сигнальные провода и силовой кабель упаковывают в пластмассовый защитный шланг: его поперечник выбирают таким макаром, дабы в случае необходимости устройство можно было извлечь. Извив тубы должен быть довольно круглым (от 5 см) – он не должен с течением времени стать препятствием для вероятного продвижения устройства и кабеля.
5. Датчик располагают на равноудаленном расстоянии от всех термических частей и не поближе 0,5 м от стеновой перегородки.

Подключение температурного датчика

Подключение датчика теплого пола – многооперационный процесс, соблюдение которого просит тщательности. До того как подключить датчик к электросети, нужно выполнить предварительные работы:

1. Обесточить сеть;
2. В распределительной коробке на дин-рейке закрепить дополнительно защитное отключающее устройство и автоматический прерыватель. Снаружи приборы похожи, но механизм работы их различен. 1-ый аксессуар предназначен для отключения напряжения в случае повреждения изоляции и возникновении «пробоя» на стенки. 2-ой нужен для отключения сети при маленьком замыкании;
3. К месту монтажа датчика от распределительной коробки проложить трехжильный кабель.

Как подключить датчик теплого пола? В распределительной коробке подключить провода следующим образом:

• черный: к промежному автомату (снизу), от него – к УЗО (снизу), дальше – к вводному автомату;
• голубой (синий): к УЗО (снизу), дальше – к колодке с нулевыми проводами;
• желтоватый с зеленоватой полосой – к земельный шине.

В монтажной коробке необходимо подсоединить провода к терморегулятору в согласовании со схемой. Порядок подключения и схему определяет аннотация.

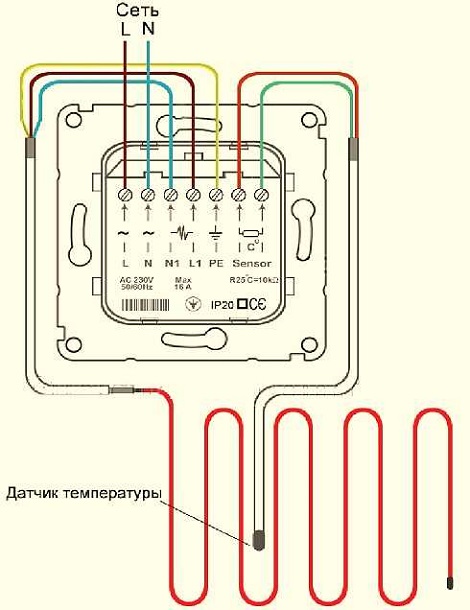

Все устройства обустроены стандартной колодкой с шестью клеммами, на которую нанесена соответственная маркировка. У каждого разъема стоит марка, которая обозначает:

• L: «фазный провод» от сети;
• N: «нулевой» провод от сети;
• L1: «фазный провод» к термическому контуру;
• N1: «нулевой» провод к термическому контуру;
• PE: заземляющая шина.

Следует направить внимание:

1. На колодках некоторых терморегуляторов может отсутствовать клемма для подключения «земляного провода». В данном случае, надлежащие провода скрепляют впрямую – при помощи подходящего разъема либо болтового соединения;
2. Маркировка проводов, которые подключаются к рабочим элементам нагревателя, может иметь другой вид, к примеру: «L» и «N» соединены перемычкой со значком резистора (прямоугольником).

Замена температурного датчика

Ремонт теплого пола электрокабельного типа нередко связан с выходом из строя датчика температуры, терморегулятора либо подключающих устройств. Бывают случаи, когда прекращают работать элементы нагревателей. Дабы отыскать причину нужно провести диагностику.

Спецы говорят, что существует всего две неисправности электрических устройств: нет контакта там, где он должен быть, и есть контакт там, где его быть не должно. Обе неисправности выявляют с помощью тестера.

До начала работ питание отключают от сети.

Тестирование начинают с входных проводов. До начала «прозвонки» разбирают корпус терморегулятора. Почти всегда для этого нужно 2-мя отвертками поддеть регулировочную зубчатку, дабы высвободить доступ к винтообразному соединению. Но встречаются и другие варианты – клипсы либо защелки.

После снятия крышки терморегулятора раскрывается доступ к контактной группе.

Общая схема подключения датчика такая: он последовательно включен в цепь совместно с блоками питания и управления.

Поначалу определяют, работает ли входная цепь. Для этого включают питание и тестером инспектируют наличие напряжения между проводами, присоединенными к клеммам «L» и «N». Если питающего сигнала нет – означает, не работает некий выключатель, в таком случае последовательно инспектируют работоспособность всех устройств, которые размещены в цепи до терморегулятора. Может быть, что будет нужно выполнить ремонт другого устройства – колодки либо прерывателя.

Если на входных контактах потенциал есть, необходимо проверить наличие напряжения на выходных. Для этого от терморегулятора (при обесточенных устройствах) отсоединяют провода от термического контура. Если при включенной подаче на выходных контактах терморегулятора сигнал отсутствует, означает, сломался датчик или блок управления.

Потом проверяется сопротивление датчика – его величина должна лежать в спектре 5-45 кОм. Для измерения этой величины нужен омметр. Четкие характеристики, которым должны соответствовать свойства датчика, определяет аннотация. Ремонт датчика температуры неосуществим, при его неисправности нужна замена. Установка нового датчика вероятна только с приобретением нового терморегулятора. Ремонт терморегулятора в сборе проводится в критериях специализированных мастерских.

Возможность замены датчика температуры находится в зависимости от соблюдения правил его монтажа. Если изъять устройство не получится, может потребоваться ремонт всего контура, обогревающего пол. При кропотливом подходе к проведению работ и наличии терпения, поменять датчики, которые регулируют температурный режим, полностью может быть даже своими руками.

Сопротивление теплого пола: как проверить терморегулятор и датчик

Для размеренной температуры при электрическом обогреве пола нужно выдерживать определенные временные рамки отключения и подключения электроэнергии, подаваемой на нагревательные элементы. Конкретно для этого при монтаже теплого пола нужно монтировать датчик температуры в теплом полу.

Своевременный установка температурного датчика, позволяет решить огромное количество вопросов. В случае отсутствия подобного датчика, очень проблемно будет поддерживать комфортабельную лучшую температуру, также вероятен перерасход электроэнергии, что повлечет за собой дополнительные денежные издержки.

В случае перегрева определенных напольных покрытий, таких как ковролин, ламинат, может быть выделение испарений вредных для здоровья.

Читайте также: Как работает кондюк в квартире?

У ламината существует возможность деформации, в следствии перегрева. Если монтировать датчик в систему теплого пола, эти препядствия снимаются автоматом.

В вебе имеется много разных фото датчика температуры теплого пола. Исходя из огромного количества способностей выбора, можно подобрать лучший для вашей системы вариант.

Имеющиеся виды датчиков теплого пола

Температура теплого пола регулируется терморегулятором, с помощью присоединенного температурного датчика. Его располагают поблизости нагревательных частей, что содействует более четкому измерению окружающей температуры. Имеющиеся датчики разделяются на внешние и внутренние.

Внешний датчик предназначен для измерения температуры помещения, его монтируют поблизости от теплого пола. Внутренний датчик помещается поблизости от нагревательных частей, монтируемых в стяжку пола.

Аннотация для датчика температуры теплого пола информирует о том, что термодатчики классифицируются зависимо от покрытия, под которое их планируется установить.

Если нужна их установка под линолеум, либо ламинат, либо паркет, то приобретается датчик в виде пластмассового цилиндра с проводом. В случае монтирования термодатчика в бетонное покрытие, стяжку, нужен снаряженный защитной оболочкой устройство.

Температура и сопротивление 10 кОм-ного датчика пола

Если сопротивление отличается от заявленного в паспорте, то нужно поменять его. Цена датчика температуры на рынке от 200 до 300 рублей за штуку.

Примечание. В программируемых терморегуляторах в случае неисправности датчика температуры на панель выводится соответственное сообщение.

Установка датчиков

Датчики устанавливают, дабы иметь возможность автоматического регулирования температуры теплого пола. Поэтому, появляется необходимость подключения термодатчика к терморегулятору. Вот конкретно с выбора места для установки терморегулятора начинается процесс монтажа, конкретно термодатчика.

Читайте также: Шум от насосного оборудования в подвале — как решить делему?

Терморегулятор устанавливают вдалеке от других нагревательных приспособлений, это могут быть батареи, печи, камины, на высоте приблизительно около 1-го метра от поверхности теплого пола.

Крепление фактически не отличается от обыкновенной розетки. Дальше штробятся две канавки, одна для подключаемого к терморегулятору силового провода от нагревательного элемента, в то время как другая нужна, дабы подключить датчик.

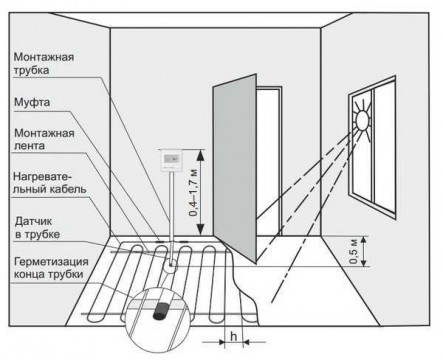

Появляется вопрос, как установить датчик температуры теплого пола, дабы не появлялось затруднений при его ремонте, в случае необходимости. Для того, дабы избежать таких ситуаций, электропровода укладываются в пластмассовые трубы, помещаемые в приготовленные канавки, что предоставит возможность с легкостью произвести нужный ремонт.

Следует учесть, что расположенная на полу трубка с кабелем термодатчика, должна размещаться по центру промежутка, между нагревательными элементами пола и около метра от вертикальной стенки, где был установлен терморегулятор.

Выходное отверстие трубы необходимо заклеить скотчем, во избежание попадания вовнутрь раствора. Проведя установка датчика, лучше зафиксировать трубу, где находится кабель с термодатчиком средствами находящимися под рукой.

Привод для откатных ворот — выбор автоматики, наилучшие материалы для производства и свойства привода

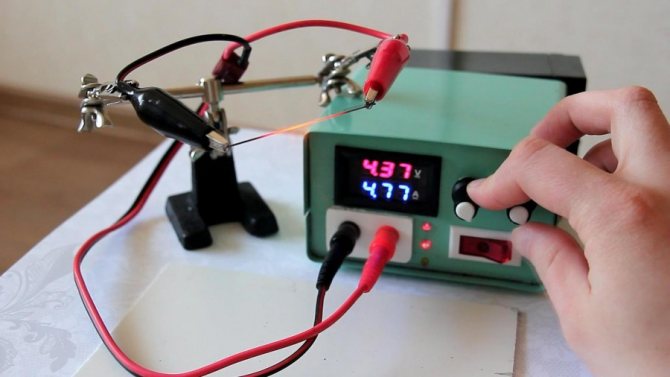

Блок питания своими руками: пошаговая аннотация как делается самодельная, регулируемая, универсальная и импульсная модель

Читайте также: Водоснабжение личного дома из колодца — как завести воду своими руками

Расчет сечения электрического кабеля: формулы, таблицы, онлайн калькулятор для резвого и четкого расчета

Проверка системы

Окончив установка системы теплого пола, до нанесения стяжки, нужно проверить ее работоспособность. Если этого не выполнить, то внести какие-либо конфигурации, когда вы уже сделали стяжку, будет фактически нереально. За ранее замеряют сопротивление датчика температуры теплого пола и его частей.

Работоспособность считается подтверждённой в случае, если отличия характеристик сопротивления укладываются в границах менее 10% от заявленных паспортных данных.

Лучше терморегулятор подключать к электросети при помощи персональной полосы от электрического щитка. За ранее проверив электрические соединения, систему теплого пола включают на куцее время для ревизии ее работоспособности.

После включения терморегулятор должен отозваться сигналом загоревшейся лампочки, при всем этом сразу происходит нагревание частей теплого пола.

Проверка работоспособности терморегулятора для теплого пола

Последовательность проверки терморегулятора и датчика температуры.

1. Проверяем корректность подключения проводов. Руководствуемся схемой подключения согласно паспорта. Для терморегуляторов серий RTC, ТС и Е можно управляться схемой приведенной выше.
2. Ставим регулятор температуры на минимум.
3. Подаем напряжение на терморегулятор и проверяем напряжение приходящее на терморегулятор (контакты 1 и 2). Напряжение должно быть 220 В.
4. Переводим переключатель в положение ВКЛ (ON).
5. Поворачиваем регулятор температуры по часовой стрелке на максимум. У исправного терморегулятора при повышении температуры должно сработать реле (слышится щелчок). На контакты №3 и №4 при всем этом подаются напряжение 220 В.

При уменьшении температуры (поворот регулятора против часовой стрелки) реле должно выключать подачу напряжения на тёплый пол. Это подтверждает факт работоспособности терморегулятора.

Если при увеличении температуры до предела на контактах №3 и №4 нет напряжения тогда проверяем датчик температуры.

Выявить неисправность датчика температуры просто, довольно измерить его сопротивление и сравнить с заявленными в паспорте. При нагревании датчика температуры его сопротивление миниатюризируется.

Замена датчика

Бывает, что появляется ситуация, когда система теплого пола перестает работать. В таком случае появляется вопрос, как проверить датчик температуры теплого пола. Причину можно узнать при помощи диагностики проведенной тестером.

Сварочный аппарат своими руками: обычная аннотация по созданию и применению устройства

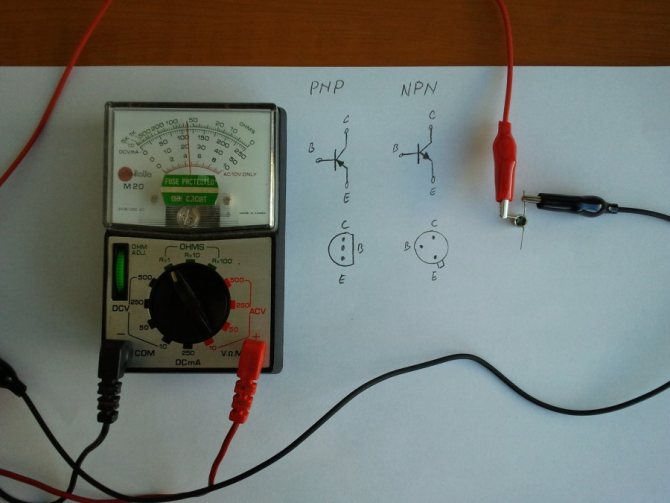

Проверка транзистора — аннотация для разных типов и правила подключения мультиметра (85 фото)

Регулятор мощности своими руками: расчет черт, схемы подключения, сборка и проверка (аннотация + видео)

Для начала нужно проверить входные провода, это можно выполнить, разобрав корпус регулятора. Включив электропитание, при помощи тестера инспектируют напряжение. В случае его отсутствия, проверяются все элементы, прямо до выходных контактов. От обесточенного регулятора отсоединяют провода термических частей и создают последующую проверку.

Сопротивление, конкретно самого датчика инспектируют омметром. В случае его неисправности, он не ремонтируется, датчик демонтируют и устанавливают новый.

Монтируя систему теплого пола можно убедиться, что произвести установку термодатчика и подключение датчика температуры своими руками является легкой задачей. Намного труднее будет произвести установку оборудования терморегулировки, если она не была установлена вовремя, вкупе с монтажом теплого пола. Но и в данном случае ситуация поправима.

Читайте также: Вентилируемый фасад своими руками: пошаговая аннотация

При наличии датчика температуры вся системы теплого пола имеет возможность корректной работы и сотворения комфортабельного локального климата в вашем жилье.

Методы проверки работоспособности терморегулятора для теплого пола

Можно выполнить проверку исправности терморегулятора методом замены на другой заранее исправный терморегулятор. Если второго терморегулятора нет, то можно теплые полы подключить «напрямую» к сети 220 В минуя терморегулятор и удостоверится в работоспособности «тёплого пола».

• отключаем напряжение;
• к проводу присоединенному к контакту 1 (L- фаза) подключаем провод 4 (L- фаза к нагрузке);
• к проводу присоединенному к контакту 2 (N-ноль) подключаем провод 3 (N-ноль нагрузка);
• подаем напряжение и ждем некоторое время, к примеру 1 час. Если пол становится тёплым, то означает неисправность в терморегуляторе.

Обесточиваем систему, производим подмену неисправного терморегулятора на исправный.

Я рад если Вы смогли разобраться без помощи других, если же остались вопросы, то звоните по телефонам, обозначенным на веб-сайте и — будем разбираться совместно.

Фото датчиков температуры теплого пола

Как зарядить батарею верно? Пошаговая аннотация с фото, видео и полезными советами, как вернуть заряд в домашних критериях

Изолента — наилучшие изолирующие материалы, их характеристики, свойства и особенности использования

Подсветка фартука — особенности освещения рабочей зоны и выбор хороших источников света (110 фото-идей)

Читайте тут! Как высчитать освещение: расстановка источников света, подбор мощности и правила рассеивания. Наилучшая методика вычисления вам!

Видео: Как уложить термодатчик для тёплого пола под плитку
