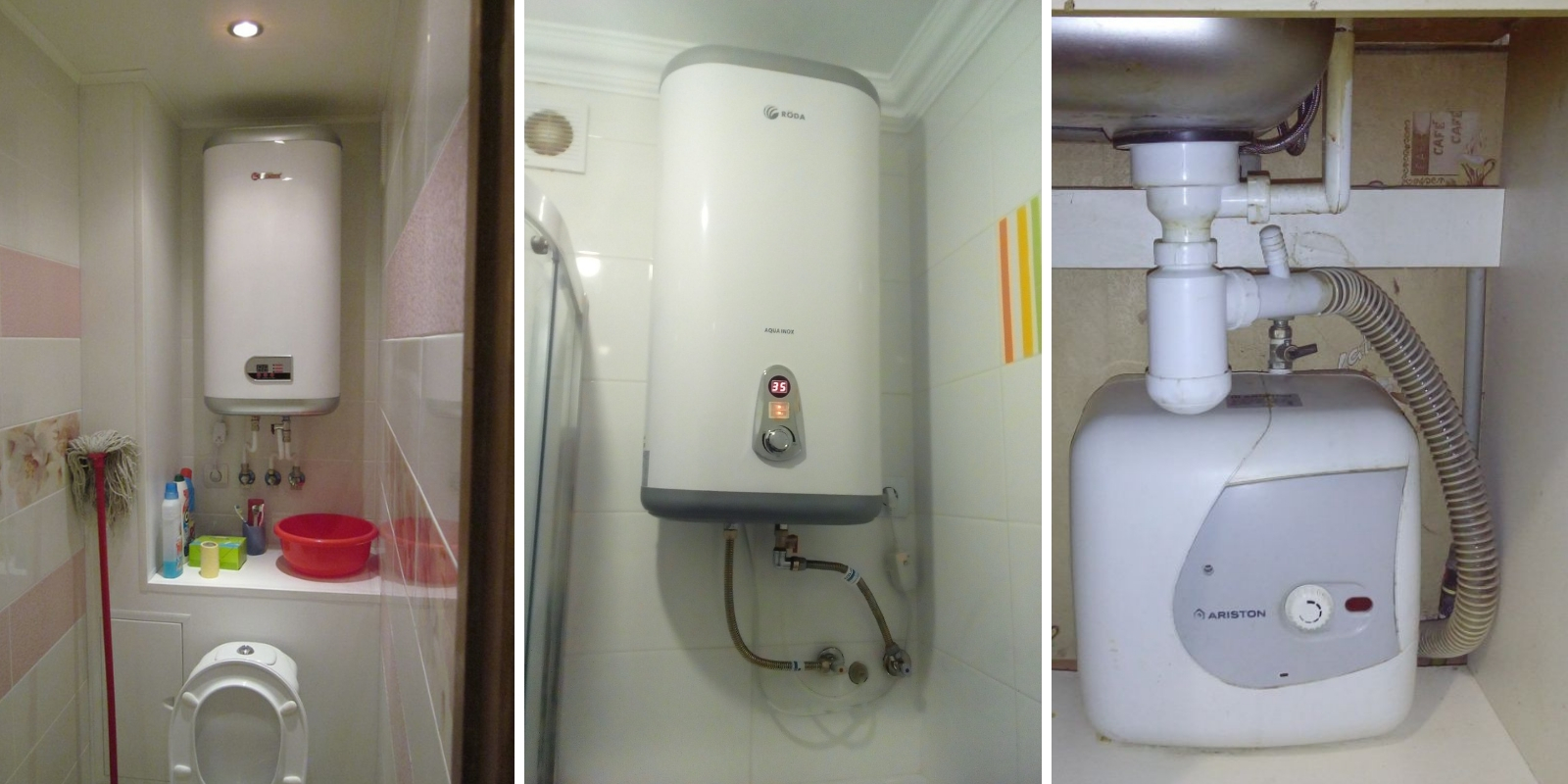

Установка бойлера в личном доме, в квартире либо на даче является разумным решением для обеспечения жаркой водой требуемых помещений. Установка аппарата можно доверить спецам, также, если у вас есть нужные способности, установка водонагревателя своими руками не вызовет затруднений.
Виды бойлеров
Бойлеров существует некоторое количество видов, и то, как будет выполняться установка водонагревателя, находится в зависимости от конструкции и типа агрегата.
- Агрегат косвенного нагрева. В них отсутствуют ТЭНы, а жидкость в баке может греться от наружных источников (системы отопления, с внедрением твердотопливного либо газового котлов, гелиосистемы, с применением солнечных батарей). Аппараты могут быть как стенные, так и напольные (емкость может достигать до 1000 л., и при монтаже их приходится ставить на пол).
- Газовый накопительный бойлер. Данный вид аппаратов не стоит путать с газовыми колонками, по собственной сущности являющиеся нагревателями проточного типа. Вода в газовом агрегате нагревается за счет сгорания газа и находится в особом резервуаре. Установка бойлера своими руками не рекомендуется из-за того, что подключение к газу должно проводиться спецами. Не считая того, необходимо обеспечить неплохую вытяжку для товаров спаленного газа.
- Электрический накопительный агрегат. Электрические бойлеры пользуются большей популярностью. Жидкость в них греется при помощи ТЭНов, установленных понизу бака. Температура регулируется интегрированным термостатом. На примере водонагревателя Термекс можно узреть, что существует и электронное управление нагревом воды в агрегате. Электрические аппараты имеют малогабаритные размеры и ординарны в установке и подключении.
Общие правила
Если вопрос с выбором водонагревателя уже отважился, и куплен стенной вариант электрического агрегата, можно приступить конкретно к его монтажу. Но перед этим следует учитывать некоторые аспекты.
- Сперва нужна найти место монтажа устройства. Размещение агрегата должно быть таким, дабы с легкостью можно было проводить профилактические и, если возникнет необходимость, ремонтные работы.
- Перед тем, как установить водонагреватель, нужно оценить, в каком состоянии находятся водопроводные трубы. Если трубы старенькые, рекомендуется их поменять стопроцентно либо хотя бы участок врезки.
- В подавляющем большинстве случаев устройство крепится на стенку (исключением может быть установка бойлера косвенного нагрева, который может быть и напольным, и стенным), потому стенка должна выдерживать нагрузку в 2 раза больше, чем емкость бака. К примеру, при объеме бака 100 л., стенка должна выдерживать массу 200 кг. Конечно, гипсокартон для этих целей не подойдет.
- В случае монтажа водонагревателя на даче на древесную стенку, удостоверьтесь в ее прочности.
- Не считая того, так как в агрегате применяются массивные ТЭНы, то перед тем, как повесить водонагреватель, необходимо учитывать, что проводка должна выдерживать определенную нагрузку. Потому рекомендуется провести отдельную линию от счетчика с установкой автоматического выключателя перед аппаратом. Сечение провода должно быть 2,5 мм.

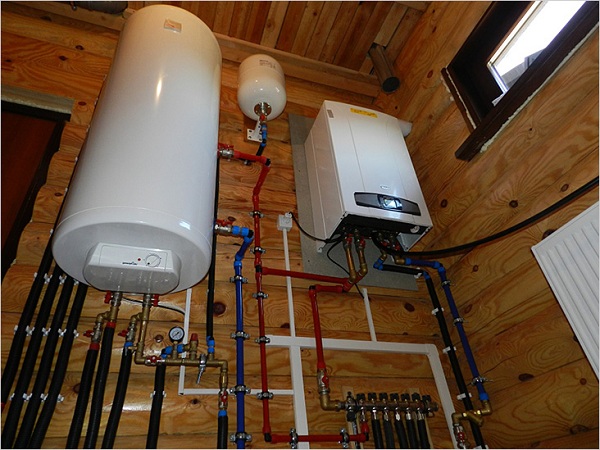

Водонагреватель на укрепленной стенке дачного дома
Установка водонагревателя
После проведения всех предварительных работ, можно приступать к установке (монтажу) накопительного водонагревателя на стенку.
- Нужно учесть, перед тем, как установить накопительный бойлер, что между потолком и баком должен оставаться зазор минимум 20 см. Потому ставим метку ниже потолка на 20 см.
- Дальше от верха устройства замеряем расстояние до монтажной планки, приваренной на задней части аппарата.
- На стенке отмечаем это расстояние от уже нарисованной метки, и при помощи уровня проводим горизонтальную линию. На этой высоте мы будем укреплять агрегат.
- Сейчас необходимо обусловиться с центром полосы, от которого будет откладываться расстояние до петель. Если вы желаете установить накопительный водонагреватель в нише, то находится центральная точка между стенками. Если установка делается в широкой комнате, то отступите от стенки нужное расстояние, после этого определите расстояние между центрами крепежных отверстий.
- От центра полосы на стенке отмерьте в обе стороны по половине расстояния между петлями. Таким макаром вы получите проекцию крепежных отверстий.
- С помощью перфоратора просверлите стенку на подходящую глубину (глубина находится в зависимости от размера дюбеля либо анкерного болта). Крепление водонагревателя к стенкеиз кирпича лучше создавать, используя пластмассовый дюбель с крюком. В просверленное отверстие, применяя молоток, забейте дюбели и закрутите в них крюки.

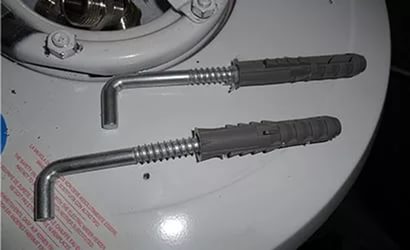

Дюбель с крюком

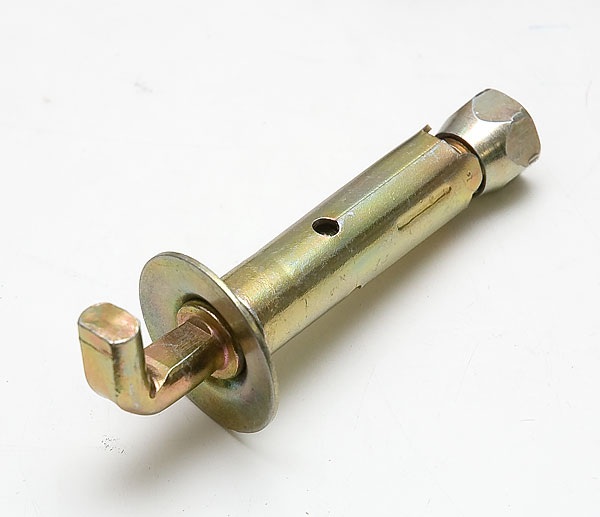

Анкер для бетона

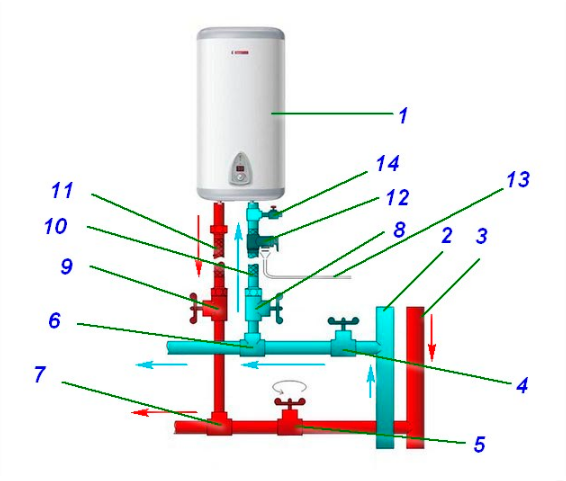

Схема установки
Следующим принципиальным моментом установки водонагревательного бака является подсоединение его к водопроводным трубам. В вебе существует масса видео уроков по данной теме. Но можно пользоваться и данной аннотацией. На рисунке показана схема установки водонагревателя.
Подводка делается следующим образом:
- Красными стрелками показано движение жаркой воды, а зеленоватыми – холодной при установке электрического агрегата. На отводке от стояков (2 и 3) непременно необходимо устанавливать запорные краны (4 и 5).
- Вентиль (4) применяется для перекрытия подачи воды на бойлер, к примеру, если будет нужно ремонт агрегата либо профилактическая чистка от накипи.
- Кран под номером 5 перекрывает подачу магистрального жаркого водоснабжения, если применяется нагретая вода из аппарата.
- Дальше, продолжая установку бойлера, в трубы, идущие на квартиру, нужна врезать тройники (6 и 7), от которых пойдет разводка на аппарат.

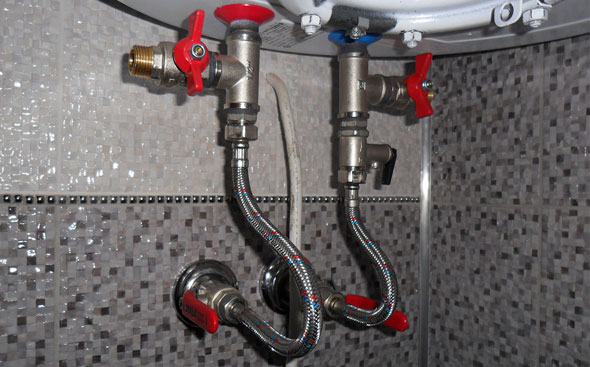

- На отводке на аппарат рекомендуется установить вентили (8 и 9). Они понадобятся при профилактическом обслуживании агрегата, дабы не отключать основную разводку. Также от этих кранов начинается подводка труб (10 и 11) к патрубкам устройства. Можно применять трубы из металлопластика, гибкие шланги либо полипропиленовые трубы.
- На подводке с холодной водой нужна установка предохранительного клапана (12). Этот элемент защищает агрегат от воздействия лишнего давления. Если в резервуаре аппарата появляется излишек давления, при помощи открывшегося предохранительного клапана вода будет сброшена в сточную канаву либо специальную емкость через дренажную трубку (13).
- Выше предохранительного клапана устанавливается очередной тройник, а к нему присоединяется вентиль (14). При помощи этого крана можно сливать воду из устройства по мере надобности. Таковой же тройник с вентилем рекомендуется ставить и на трубу жаркой воды, перед патрубком бойлера. Служит он в качестве подсоса воздуха для резвого слива воды из аппарата. В рабочем состоянии должен быть закрыт.

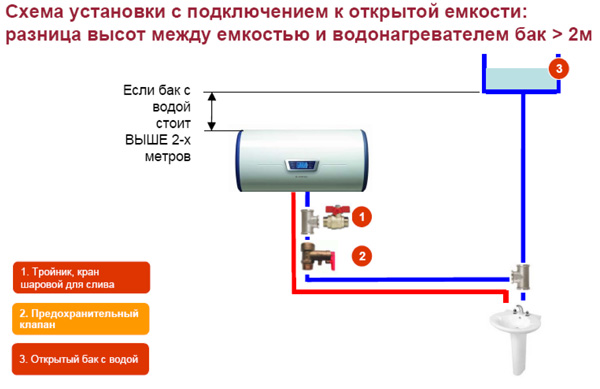

Как установить водонагреватель своими руками на даче, если нет централизованной подачи воды? Дабы обеспечить нормальную работу электрического водонагревателя, будет нужно установка накопительной емкости для воды. Обычно ее располагают на крыше, но это не принципно. Главное, дабы высота накопительного бака над агрегатом была более 2-х метров.
Подключение к электросети

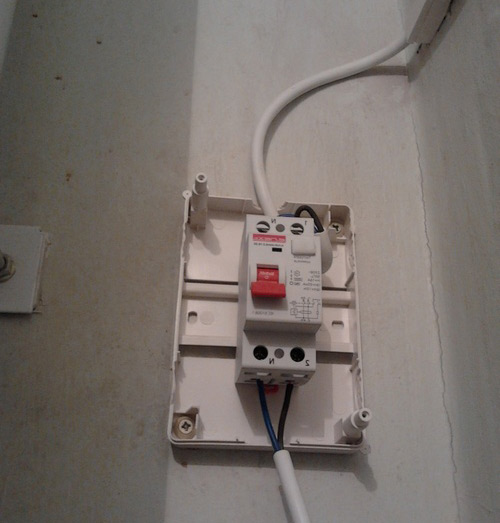

Для подключения агрегата к электричеству лучше выполнить для него отдельный распределительный щит с автоматическим выключателем, и расположить его не в сыром помещении. После этого протянуть кабель к бойлеру и подключить его к контактам аппарата. Кабель должен быть трехжильным (с сечением 2,5 мм), с жилой для заземления. Автоматический выключатель будет беречь аппарат от скачков напряжения, которые могут вывести ТЭНы из строя. Автомат должен быть рассчитан на силу тока 16 А. Также рекомендуется использование УЗО (устройства защитного отключения), которое убережет человека от удара током.

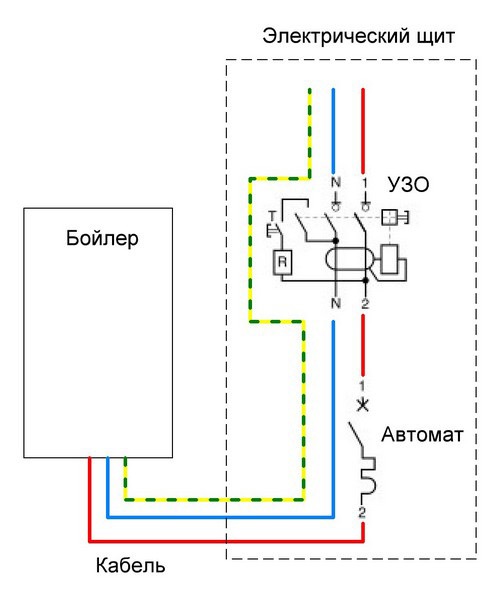

Ниже приведена схема подключения аппарата к сети.
Если вы недостаточно отлично разбираетесь в электромонтаже, лучше не испытывать судьбу, а обратиться к спецу, который сделает правильное подключение электроприбора.
Что не рекомендуется делать
Как верно установить бойлер, подверглось рассмотрению выше. Но есть советы по поводу того, чего делать во время монтажа и использования агрегатом, нельзя:
- включать установленный агрегат, не заполненный водой;
- подсоединять на водонагреватель трубу от аква магистрали, если давление в ней больше 6 атмосфер;
- снимать защитную крышку агрегата и сливать с него жидкость, не отключив его от электропитания;
- заниматься установкой, если вы не понимаете, как установить бойлер своими руками;
- использование “левых” девайсов, хороших от тех, что советует производитель;
- устанавливая агрегат, игнорировать установка предохранительного клапана;
- не соблюдать правила установки и безопасности.
Дабы избрать бойлер для дома, следует управляться вашими потребностями, также учесть его размеры и соответствие интерьеру. Установку можно доверить спецу либо выполнить без помощи других, тем паче, что это не такая уж непростая задачка, если все делать верно, следуя вышеперечисленным советам.
Установка бойлеров своими руками: советы +Видео
Установка бойлера своими руками: советы и видео.. Бойлеры в большинстве случаев устанавливают в личном доме, где отсутствует централизованное водоснабжение. В квартире, где нередкие перебои с подачей жаркой воды, если она течет заржавелая, наилучшим выходом из ситуации станет приобретение данного устройства.
Установка бойлеров своими руками имеет свои особенности, которые следует учесть во время работы.
Особенности установки бойлеров
На рынке сантехники находится большой выбор моделей водонагревательных устройств, их можно устанавливать в квартире или в личном доме в любом комфортном помещении. Требуемый объем воды определяет размер бака.
Электрические бойлеры для использования в быту бывают:
1.накопительными.
2.проточными.
Водонагреватели имеют свои особенности, но при правильном монтаже устройства сумеют обслуживать и душ, и кран сразу. Другими словами один устройство будет подавать жаркую воду сходу на кухню и в ванну.
Оба типа устройства имеют один механизм работы: конвертируют электрическую энергию в термическую, потому в базе конструкции находится нагревательный тэн.
Если иметь схему подключения, нужные инструменты, то можно без помощи других выполнить установку бойлера в доме или квартире.
Независимо от типа конструкции, электрический водонагреватель работает по принципу преобразования энергии тока в термическую энергию.
Видео с аннотацией по подключению тщательно скажет об особенностях монтажа.
Установка водонагревателя своими руками
Для того, дабы верно выполнить работы, следует осознавать основной механизм работы устройства, также разбираться в работе сантехнических устройств.

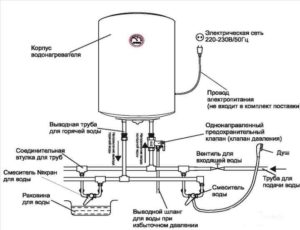

Во время подключения следует строго придерживаться схемы установки, дабы устройство работал исправно и длительно.
Внимание! Во время установки следует соблюдать правила безопасности, которые имеют свои аспекты зависимо от разновидности устройства.
Предварительный шаг перед установкой.
1.выбор места для установки устройства.
2.к устройству должен быть обеспечен свободный подход во время монтажных работ и после.
3.крепкость стенки должна соответствовать весу устройства.
4.проверить качество проводки в доме.
Принципиально! Состояние проводки должно быть на соответствующем уровне, дабы обеспечить неопасную работу бойлера.
5.нужно проверить качество трубопровода, стояка, если нужно, то следует произвести подмену деталей.
6.при для себя иметь схему, где указана разводка контуров для душа и крана.
Устройство состоит из деталей:
2.провода для подключения к электропитанию.
3.труба для вывода воды.
4.клапан, регулирующий давление.
Как избрать устройство
Водонагреватели имеют отличия в объеме, в уровне мощности, в установке, в цены, производства.
Устройство должно соединять внутри себя среднюю цена, при всем этом иметь высочайшее качество и полезные функции.
Какие общие требования к устройству следует учесть при выборе водонагревателя:
1.надежность устройства.
2.бойлер обязан иметь универсальный метод установки, дабы его было просто монтировать и демонтировать.
3.оба типа бойлера должны управляться с нагрузкой, дабы обеспечивать водой и кухню, и ванну.
4.конструкция обязана иметь предохранительный клапан на случай поломки устройства.
5.материал бойлера должен быть высококачественным.
6.во время покупки устройства следует уточнять тонкости использования, дабы устройство проработало длительно.
Как установить бойлер своими руками.
Во время установки следует точно придерживаться аннотации по применению, учесть правила безопасности. Проточный тип установки имеет свои особенности в отличие от накопительного типа.
Установка проточного бойлера
Особенностью конструкции данного типа считается их малогабаритный внешний облик. Устройство можно установить под мойкой в ванной или на кухне. Вода прогревается, находясь в железной трубе, в ней размещаются детали для нагрева высочайшей мощности.
Проточный водонагреватель просит наличие исправной проводки, которая выдержит большие нагрузки на сеть. Лучше выделить отдельный канал, подводящий к устройству кабель огромного поперечника.
После определения состояния электричества, подведения провода, начинают установку устройства. Его можно установить временно или стационарно, потому схема будет отличаться.
Если устройство монтируют временно, означает, труба, подающая холодную воду, оснащается тройником с вентилем, через который соединяют бойлер и трубу. Для этого производят подачу напряжения на устройство, открывают кран жаркой воды.
Если устройство устанавливают на неизменной базе, то работа устройства с подачей и забором воды происходит параллельно со всей водопроводной системой. Для этого устанавливают тройники для холодной т жаркой воды. Дальше монтируют два запорных крана, проводят их герметизацию паклей или при помощи фум-ленты.
Последующие шаги по установке:
1.соединяют входную трубу в водонагреватель с трубопрокатом, через который осуществляется подача холодной воды.
2.выходную трубу соединяют с краном для жаркой воды.
3.инспектируют проделанную работу: включают воду и глядят, нет ли протечек.
4.если устройство работает исправно, можно подключать к электросети, таким макаром, из крана должна показаться подогретая вода.
5.для неопасной работы системы, следует провести установку предохранительного клапана.
Установку проточного бойлера можно поглядеть на видео.
Установка накопительного бойлера
При монтаже данного типа нагревательного устройства не нужна наличие высокого уровня проводки.
Внимание! Накопительные устройства имеют более малую стоимость, чем проточные.
Приборы распространены в быту, так как одно устройство можно устанавливать для подачи воды в душ и кран.
Монтажные работы по установке можно провести без помощи других, если в наличии все есть нужные инструменты.
Установка бойлера накопительного:
1.проверка электрической сети и труб водопровода, по мере надобности избавляют проблемы.
2.на стенке делают разметку для устройства, монтируют крепежные детали под устройство.
3.фиксируют накопительный бойлер на стенке, устанавливают защитный клапан.
4.подключают к водопроводной сети.
5.подводят трубы ко входу и выходу из устройства, применяя клапаны.
6.подключают трубу с холодной водой, клапан для предохранения обязан иметь закрытое состояние.
7.при таком же клапане устанавливают трубу для жаркой воды.
8.подключают к электричеству, инспектируют работу конструкции.
При правильном подключении из крана появится подогретая вода.
Внимание! Места соединения деталей конструкции нужно загерметизировать, провода во время работы не должны греться.
Если есть сомнения в собственных силах и познаниях, лучше пригласить спеца. Неверное подключение тянет огромное количество заморочек от протечек до поломки оборудования и т.д.
