Как устанавливать электрический теплый пол

История применения теплого пола уходит довольно глубоко. Еще Римские бани отапливались схожим образом. Почему же система остается пользующейся популярностью спустя столько лет? Все благодаря тому, что теплый пол приносит огромную пользу собственному обладателю. А именно с установкой теплого пола, возникают:

1. Комфорт. Ходить по нагретой поверхности некоторых материалов очень приятно.
2. Экономия. Теплые полы могут улучшить систему отопления. Результатом установки теплого пола является понижение трат на отопление. Для стандартных помещений – 30%, а вот для помещений с необычными высочайшими потолками – на 50.
3. Свободное место. Теплый пол поможет избавиться от массивных отопительных устройств.

Веселит, что существует несколько вариантов теплого пола. Это делает систему практически универсальной – установить теплый пол может для себя позволить обладатель любого типа жилища. Есть два главных вида покрытия:

1. водяной;
2. электрический.

Водяной теплый пол

Он представляет собой более старенькую модификацию. Применяется уже довольно издавна, и успел зарекомендовать себя как надежная система. А главное установка, при наличии инструментов может произвести мастер без подготовки без помощи других.

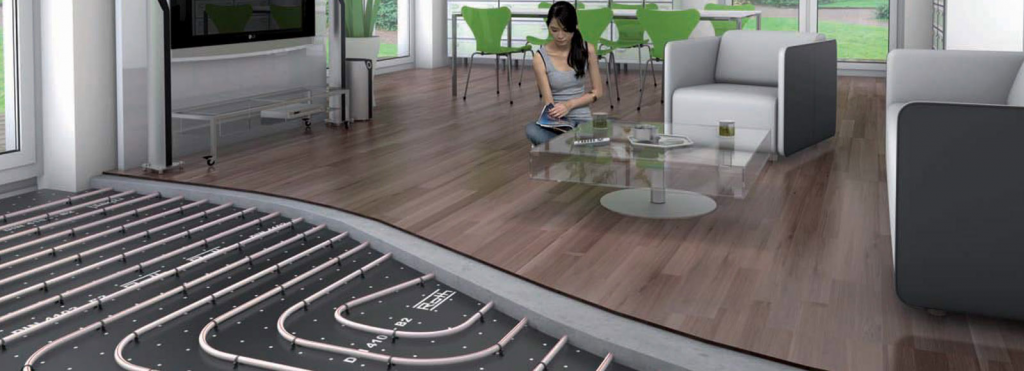

Водяной теплый пол — это система, состоящая из труб, которые помещаются под основное половое покрытие. При всем этом существует два варианта размещение коммуникаций, это:

• «Мокрый». Получил свое название благодаря тому, что при его монтаже применяются водянистые материалы а именно – цементная стяжка.
• «Сухой». Трубы устанавливаются на полистирольные маты либо дерево-реечную подложку. В большинстве случаев таковой вид пола можно следить конкретно в древесных домах либо квартирах, где нет способности применять стяжку.

Нельзя сказать какой вид пола лучше, каждый вид применяется в различных ситуациях. Подробнее о них побеседуем ниже. А пока – особенности водяного пола в сопоставлении с электрическим.

Особенности

Водяной пол устанавливается не во всех помещениях из-за специфичных особенностей к процессу монтажа и эксплуатации. Посреди них, более важными являются:

1. Установка вероятна не в каждой квартире, так как температуру такового пола регулировать очень проблемно. При подключении к центральному отоплению обладатель полностью и вполне полагается на коммунальные службы. А вот если устанавливать свой свой котел – пригодится дополнительное место. А позволить для себя это может не каждый.
2. Установка “мокрым” методом должен быть на надежную поверхность. Причина такового требования – большой вес стяжки.
3. Подъем уровня пола в среднем на 10 см после окончания работ. Поэтому это необходимо учитывать при ремонте, так как мебель “под потолок” может не встать в комнату.
4. Огромное внимание необходимо уделить половому покрытию. Температуру водяного пола регулировать труднее. А при том, что некоторые покрытия нельзя нагревать до большой температуры, могут появиться определенные трудности. Целенаправлено выбирать половое покрытие со специальной маркировкой, указывающей на возможность работы с теплым полом.

Установка

Принцип укладки различен и находится в зависимости от того, какой вид водяного пола будет избран.

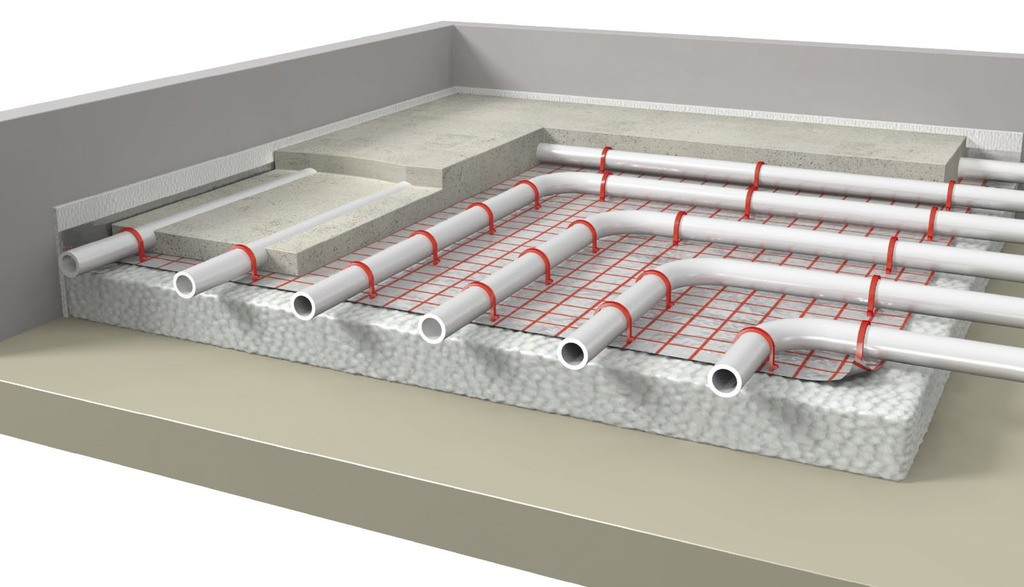

Установка «мокрого» водяного пола

При работе с этим видом предполагается создание мультислойной системы, состоящей из нескольких частей.

Приготовленная поверхность. В качестве этого элемента может выступать обыденный грунт, или бетонная площадка. Принципиальное условие этого шага – ровненькая поверхность. Мощная рельефность площадки в последующем с определенным риском ведет к тому, что образуются воздушные полости, негативно действующие на систему отопления. Возрастает нагрузка на насос.

Водоизоляционный слой. Толщина более 2мм.

Термоизоляция. Целенаправлено применять теплоизолятор с низким коэффициентом теплопроводимости. К примеру, пенополистирол плотностью 35 кг/м3.

Трубы. Являются одним из важных составляющих, ведь конкретно по ним происходит циркуляция жаркой воды. Идеальнее всего применять трубы из гибкого материала и однородные по составу. К примеру, PE-RT.

Железная решетка. Укладывается сверху для удержания раствора. Размер ячейки около 5 см.

Стяжка. Замешивается раствор стандартной пропорции. Для большего удобства во

время работы может быть использование особых добавок улучшающих пластичность либо покупка уже готовых составов. Толщина слоя – около 5 см.

Финальное покрытие. Можно установить хоть какое, совместимое с теплыми полами. Но идеальнее всего применять натуральные материалы. Отлично подойдет керамогранит.

Влажный теплый пол можно устанавливать как в готовом здании, так и на исходных шагах стройки. После установки теплого пола остается только подключить его к системе отопления. Рекомендуется воспользоваться своим котлом, а не подключаться к общей системе отопления.

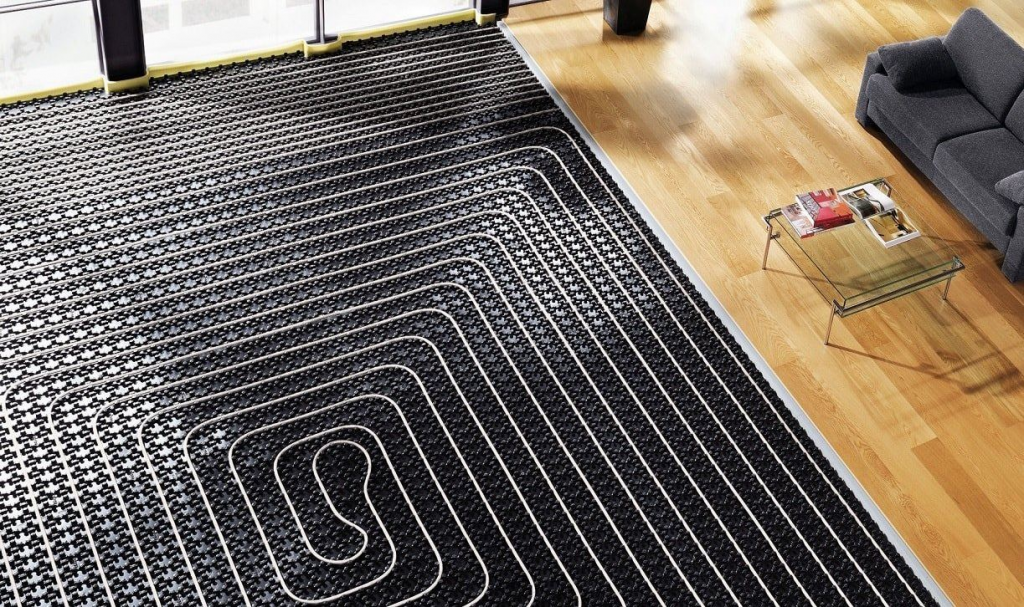

«Сухой» метод монтажа теплого пола

Установка теплого пола своими руками может перейти и не в таковой серьезной форме. К примеру, в силу размера строения, либо из-за желания не затягивать ремонт, водяной теплый пол может быть установлен и другим методом. У этого метода существует ряд плюсов:

• Малый вес. Нагрузка от такового пола составляет всего 30 кг. В то время как стяжка на такую щеп лошадка выдает нагрузку порядка 300 килограмм.
• Скорость монтажа. В отличие от «мокрого» варианта, устанавливать покрытие можно сразу после установки теплоносителей. Стяжка будет высыхать около месяца.
• Маленькая высота слоя. Обычно не превосходит 6 см.

Существует несколько разных вариантов монтажа без стяжки. Но самый пользующийся популярностью из них – внедрение при работе полистирольных плит с пазом. Такие маты позволяют устанавливать отопительные элементы в ложбинках. Не прибегая к помощи мастеров.

Разглядим процесс монтажа:

1. Выравнивание участка. Предполагается, что на один квадратный метр пола уклон не должен превосходить 2-ух мм. Если он не соответствует этому требованию, его нужно выровнять. В случае с бетонным полом подойдет узкая стяжка. Если пол древесный, придется исправлять это другими методами. Игнорирование этого шага обычная ошибка при самостоятельной установке. А между тем, уклон теплого пола приводит к образованию в системе воздушных полостей, которые негативно сказываются на ее работе.
2. Установка гидроизоляции. Для этого шага подойдет пленка, шириной более двухсотен микрон. Ее нужно укладывать внахлест, оставляя около 10 см припаса. Места соединений необходимо закрепить скотчем.
3. Демпферная лента. Ее необходимость обусловлена тем, что при нагревании бетонная плита расширяется. Время от времени это ведет к ее разрушению. Исследования демонстрируют, что при нагреве метра бетона на 40 градусов он возрастает в размере на 0, 1 мм. Лента амортизирует это расширение.

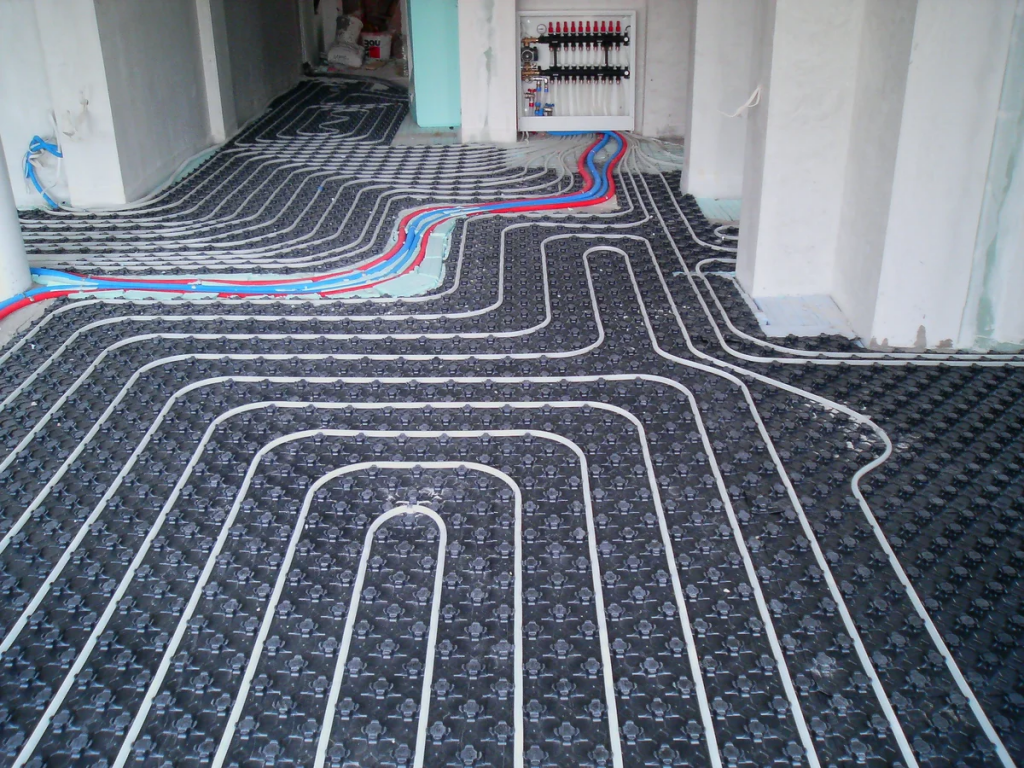

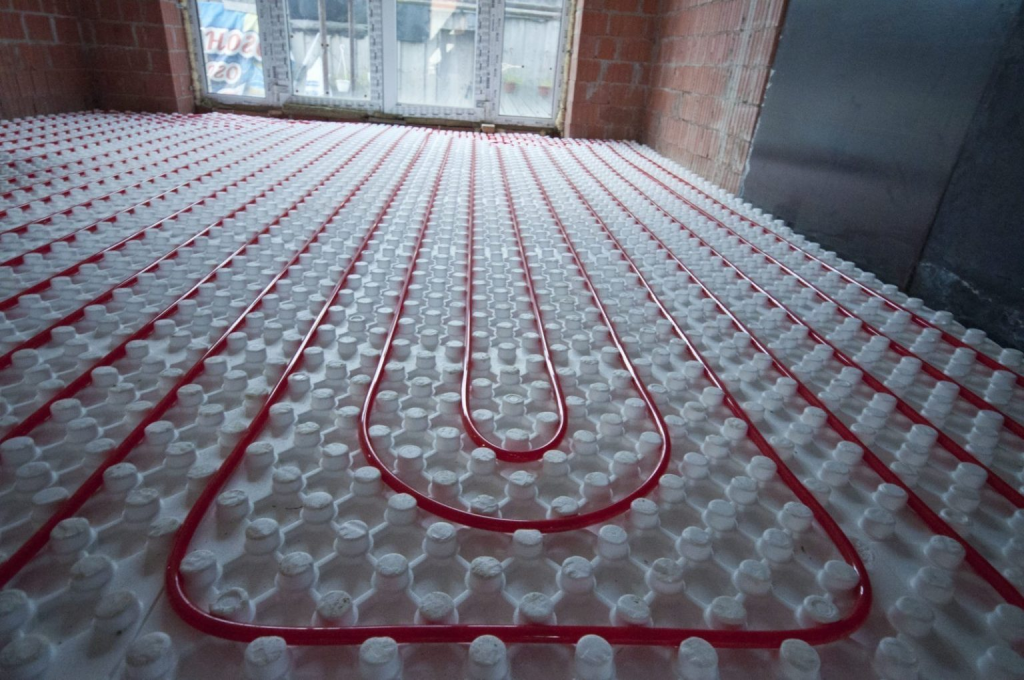

4. Установка полистирольных матов. Маты имеют особые пазы, в каких и крепятся трубы, для того, дабы конструкция была надежнее ее соединения необходимо обработать клеем.

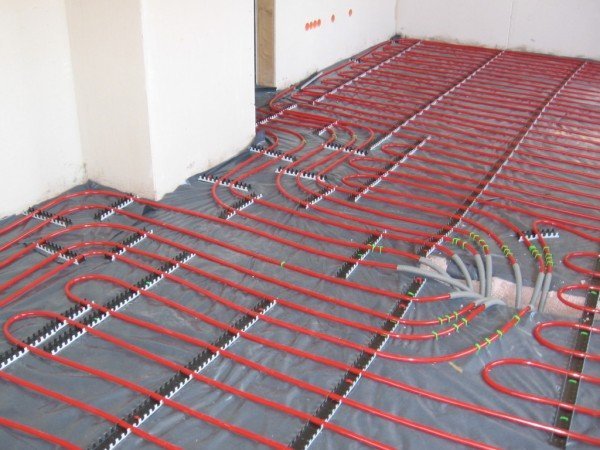

5. Укладка труб. Очень ответственный шаг, к которому не стоит прогуляться, не зная некоторых деталей. Во-1-х, трубы можно раскладывать различным методом. Более пользующийся популярностью – змейка. Но выложить трубы можно и улиткой. Преимущество второго варианта – более равномерный нагрев, зато «змейку» проще монтировать. Во-2-х, в огромных помещениях следует делать несколько контуров. Приблизительно на 40 квадратных метров нужен один контур.
6. Установка железных теплораспределительных пластинок. Делается в пазы плиты сверху них укладывается труба.
7. Предварительный пол. Возводится из гипсоволоконных плит с пазами для крепления между собой. Дальше плиты скрепляются особыми шурупами 19 мм с двойной резьбой.

В качестве полового покрытия подойдет все та же керамика, ламинат, или синтетические покрытия. Но нужно держать в голове о том. Что они должны владеть спец маркировкой, подтверждающие, что материал может работать в критериях завышенной температуры.

Главной положительной чертой водяного пола, является низкая цена обслуживания. Все издержки, связанные с ним. Он оправдывает за пару лет.

Теплый пол с электрическим нагревателем

Может употребляться как основной источник отопления, или как дополнительный. В сопоставлении с водяным имеет свои особенности.

• Цена. Идет речь как о начальном приобретении материала, так и о последующей цены обслуживания.
• При неверной установке вероятен удар током.
• Электрический пол не так долговечен как водяной.

В свою очередь плюсами электрических теплых полов являются:

• Огромные способности регулирования температуры.
• Простота установки.
• Нагрев происходит умеренно.

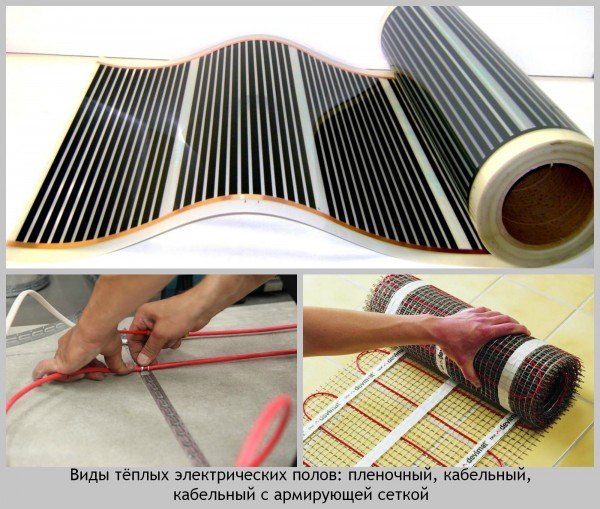

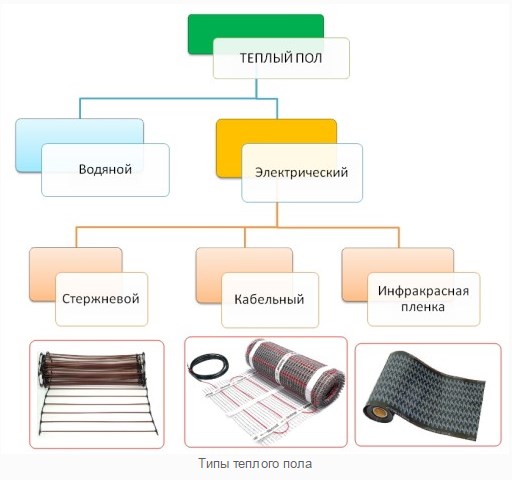

Полы разделяются на некоторое количество видов. Выделяют два главных:

• кабельные;
• инфракрасная пленка.

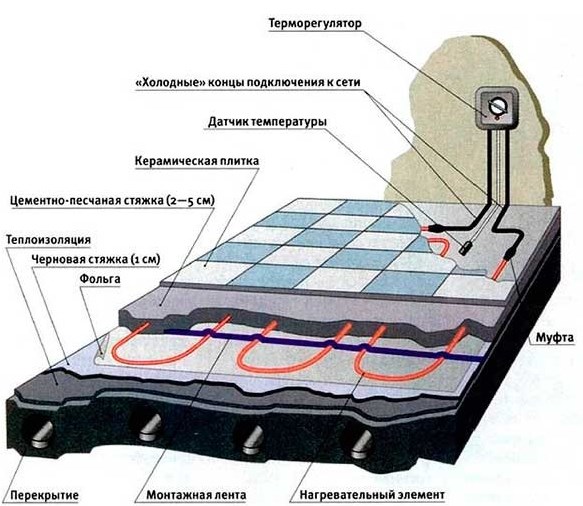

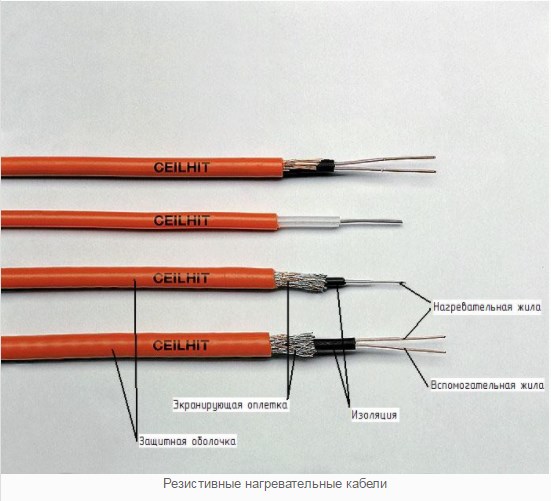

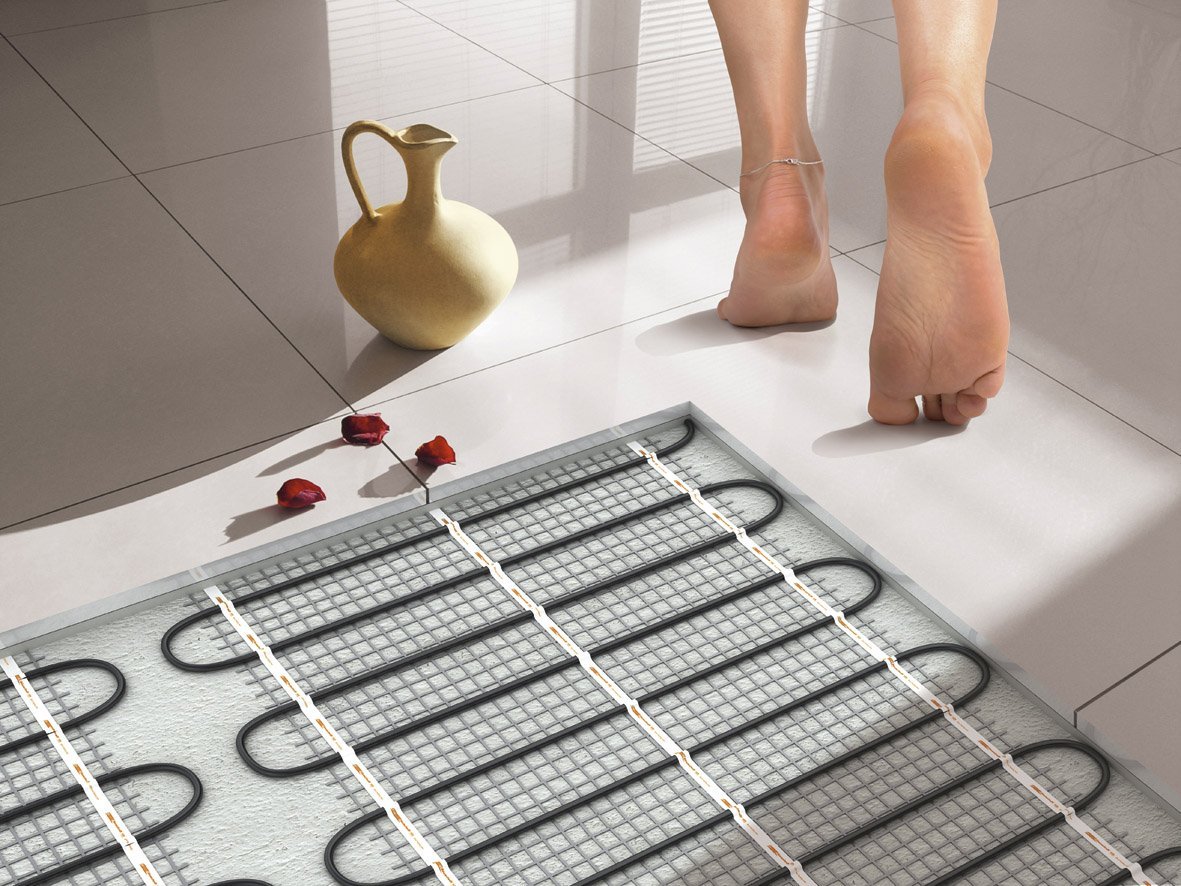

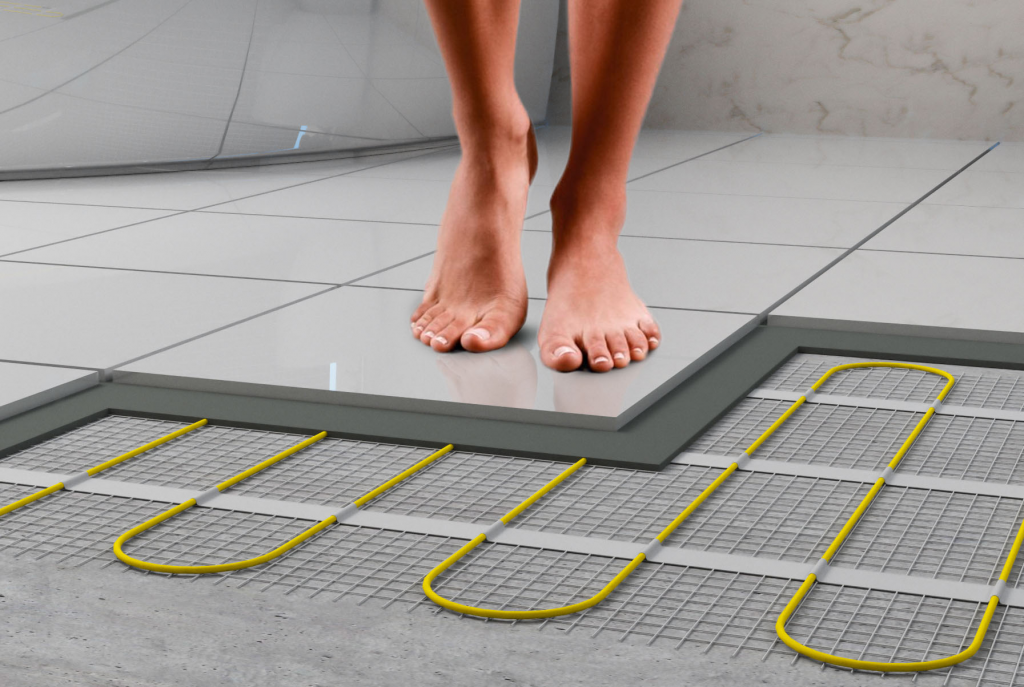

Кабельные полы предполагают внедрение кабеля как нагревательного элемента. Его установка происходит с помощью бетонной стяжки. В целом процесс укладки очень похож на тот же процесс, для водяных полов.

А вот инфракрасная пленка представляет собой отменно новый материал. Она состоит из сплава меди и алюминия. Узкая, и комфортная в установке, она стелется прямо под покрытие.

Установка полов из греющего кабеля

Установка кабельных электрических теплых полов происходит в следующей последовательности:

1. Крепеж нагревателей.
2. Создание стяжки.

Необходимо отметить, что кабель может быть закрепленным, и нет. Во 2-м случае его придется устанавливать без помощи других. А вот в первом кабель закреплен на особые маты из металла, или специального волокна. Такие маты устанавливать намного проще.

Необходимо подчеркнуть ошибки, которые нередко допускаются:

1. Плохой материалы для стяжки. На этом шаге следует подходить особо кропотливо к выбору материала. В неприятном случае стяжка может потрескаться. Пробы поправить положение могут разрушить нагревательные элементы.
2. Установка датчика температуры. Он устанавливается во время заливки стяжки. Расположить его следует поближе к центру плиты, в гофротрубе. На следующих шагах он подключается к щиту управления.
3. Проверка. Перед заливкой нужно проверить работает ли установленная система.

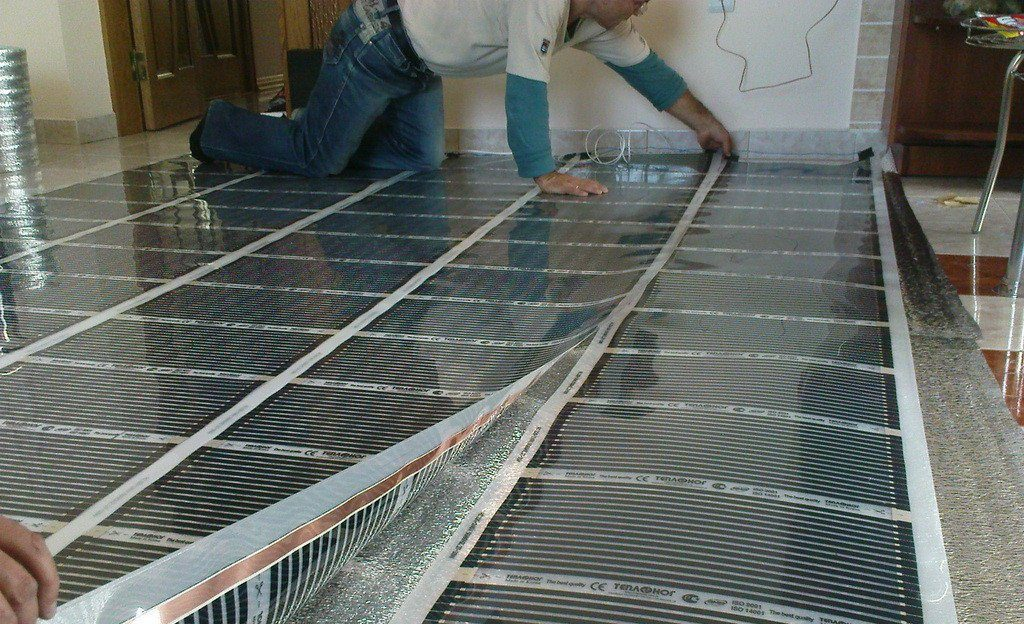

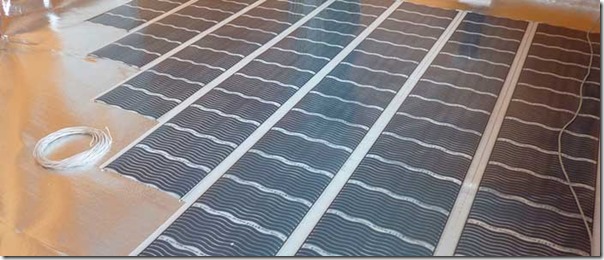

Установка пола из пленки

Этот процесс намного проще предшествующего, так как не предполагает под собой необходимость сотворения стяжки. Он состоит из следующих шагов:

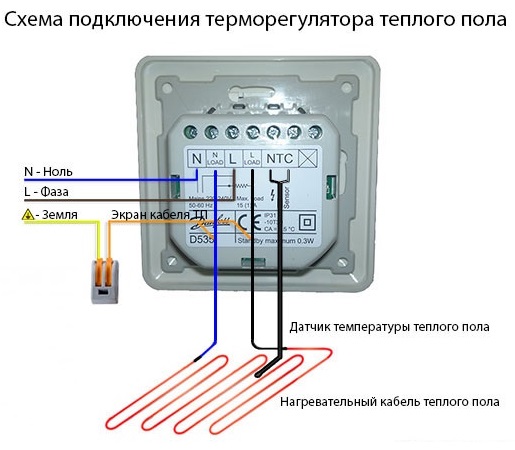

1. На стенке крепится регулятор температуры, к которому проводится кабель.
2. Пол теплоизолируется.

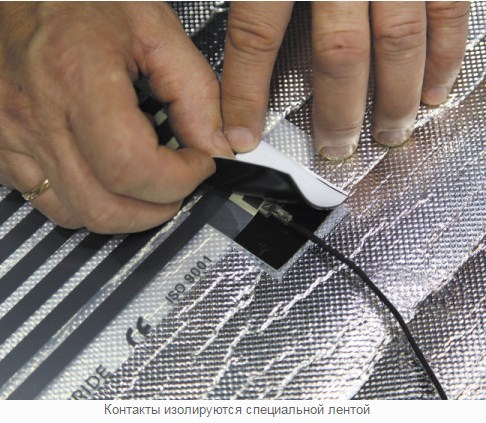

3. Пленка устанавливается на приобретенной поверхности. При всем этом нагревательный элемент должен размещаться снизу.
4. Как теплоизоляционный слой, так и сама пленка для придания ей неподвижности закрепляется скотчем.
5. Установление датчика температуры.
6. Подключение и тестирование системы.

К выбору нагревательного блока управления также следует подходить с мозгом. Он выбирается из расчёта, в каком помещении будет расположена система теплых полов. Если идет речь о балконе, или ином холодном помещении пригодится нагреватель, выдающий от 100 восьмидесяти до двухсотен пятидесяти ватт на квадратный метр. Если же идет речь о жилом помещения – полностью хватит и 120Вт.

Важнейшим плюсом этого типа полов будет то, что они не несут никакой дополнительной нагрузки на несущие конструкции.

Заключение

Теплые полы красивый вариант для того, дабы улучшить систему отопления. Они могут быть главным отопительным элементом. Или выступать в качестве дополнительного отопления. Широкий выбор видов, поможет удовлетворить хоть какой запрос. А совладать с установкой этой конструкции (в особенности в случае с нагревательной пленкой) каждый может даже не проф мастер.

Утепляем дом к зиме: установка теплых полов своими силами

Зимой, в особенности в морозы, бывает недостаточно обычного отопления. Мы нередко сталкиваемся с тем, что «от пола дует», и это доставляет неудобство, ведь очень принципиально держать ноги в тепле. В особенности животрепещущ тёплый пол для тех, у кого есть мелкие малыши.

В особенности нередко электрический подогрев пола применяется в ванной комнате, веранде, бане либо лоджии. Этот вариант является хорошим дополнением к основному отоплению жилья при помощи радиаторов.электрические полы применяются в домах и квартирах, где установка водяного отопления высочайшей эффективности невозможна.

Установка такового отопления довольно обычная, и в продаже доступно огромное количество вариантов. Это даёт возможность смонтировать тёплый пол своими руками просто и без заморочек.

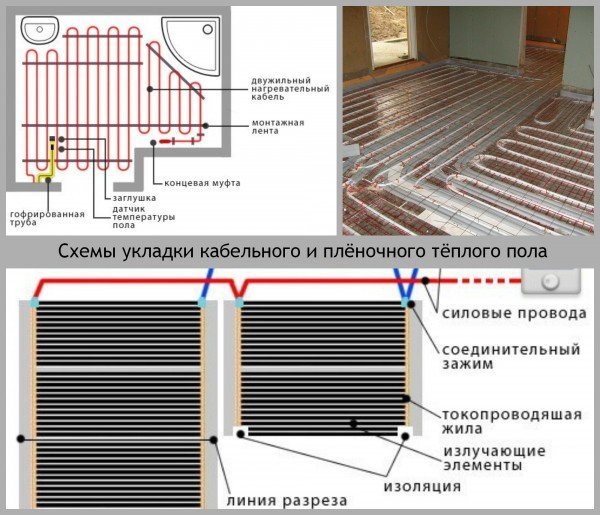

Самые распространённые методы монтажа электрического тёплого пола

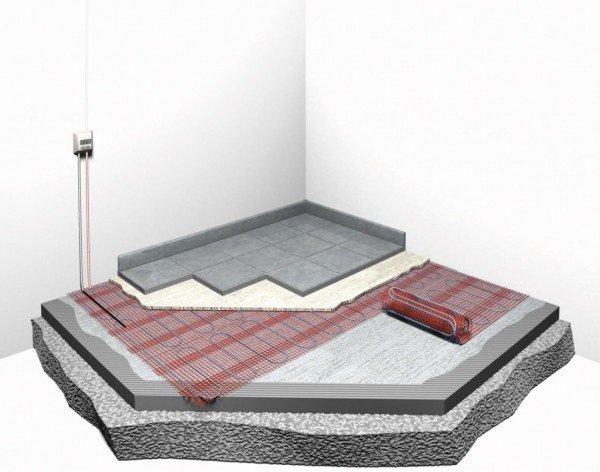

Существует несколько вариантов, как установить тёплый пол, и они могут значительно отличаться друг от друга:

• Обогревательный элемент устанавливается вовнутрь слоя стяжки, и после чего укладывается напольное покрытие;
• Тёплый пол кладётся поверх стяжки под глиняную плитку;
• Укладка проводится прямо под напольное покрытие (это относится к плёночным полам).

1-ый вариант оптимален для того, дабы обогревать жилые комнаты, лоджию, кухню и ванную. В данном случае имеется ввиду установка кабельного тёплого пола.

Система устанавливается на водоизоляционный и утепляющий слой, а поверх формируется стяжка маленьким слоем.

Допустим, этажом ниже у вас находится за ранее утеплённое помещение. Тогда можно установить электрический тёплый пол сходу под плитку, не укладывая дополнительный слой термоизоляции и не монтируя стяжку. Глиняная плитка и слой специального клея сами по для себя изолируют нагревательные элементы.

Установка плёночного тёплого пола (его ещё именуют инфракрасным) – неплохой вариант, если вы желаете установить тёплый пол под слой линолеума либо ламината, но не имеете желания либо способности делать серьезные ремонтные работы. В данном случае теплоизолятор укладывается в виде слоя фольгированного вспененного целофана на имеющуюся стяжку. Сверху устанавливаются электроэлементы, по мере надобности – слой гидроизоляции, и уже позже само напольное покрытие.

Не запамятовывайте, что нельзя устанавливать инфракрасный тёплый пол под плитку и в стяжку.

Инструменты и материалы, нужные для монтажа тёплого пола своими руками

До того как приступить конкретно к работе, запаситесь всем, что пригодится, дабы не отвлекаться и иметь всё нужное под рукою. Для вас пригодится:

• Система тёплого пола (к ней относится нагревательный кабель, время от времени с заблаговременно укреплённой сетью);
• Крепления;
• Медный кабель для заземления;
• Соединительные провода;
• Система защиты УЗО;
• Регулятор;
• Термодатчик.

Для того, дабы высчитать количество нужного материала, проще всего, и вернее, применять готовые таблицы от производителя.

Основной принцип заключается в расчете теплоотдачи комнаты, после этого подбираем подходящий шаг укладки провода и нужную длину на всё помещение.

Расчет для плёночных систем еще проще: необходимо подобрать такое количество частей, дабы ими была покрыта вся площадь помещения. Так же в расчеты заходит провод для подключения тёплого пола и регулятора от счетчика и к элементам системы от регулятора. Прямое подключение электрического тёплого пола к розетке запрещено.

По расчетам и приобретенной мощности всей поверхности теплых полов проверьте общий электрический ввод на его способность выдерживать нагрузку. Если имеющегося ввода недостаточно, его следует поменять и поставить подходящие автоматические предохранители.

Распределяем нагревательные узлы и управляющие элементы

Прежде всего сделайте подробный план установки тёплого пола своими руками на бумаге. Учитывайте при всем этом, что не следует монтировать нагревательные кабели либо плёнку там, где вы собираетесь ставить большие бытовые приборы и мощные предметы мебели. Так же свободную от нагревательных частей зону необходимо обеспечить там, где проходят отопительные трубы и другие источники тепла.

Особенность электрических тёплых полов состоит в том, что в отличии от гидравлической системы элементы 1-го контура идиентично прогреваются.

Если выход тепла ограничивается, к примеру, мебелью, либо снаружи идёт дополнительный подогрев, элементы перегреются и выйдут из строя. К тому же, мебель тоже может повредиться. Это может стать значимым недочетом тёплого пола: перестановку в комнате делать не нужно.

В итоге сотворения плана вы получите некорректную фигуру, вписанную в прямоугольник комнаты. Конкретно снутри этого контура будет уложен электрический тёплый пол.

Самым хорошим вариантом будет формирование отдельных контуров для различных помещений, пусть даже символически разделённых, с отдельным подводом питания и регуляторами. Если вы заливаете стяжку, то проложите между этими участками демпферную ленту по поверхности пола.

После того, как план составлен на бумаге, перенесите его на поверхность пола. Отметьте позицию регулятора на стенке в комфортном месте. Тут же проделайте отверстие для монтажной коробки и опустите до пола штробу. Так как количество материалов у нас уже рассчитано, можем приступать к работе.

Подготовка поверхности перед тем, как установить тёплый пол

Если есть необходимость, вполне демонтируйте старенькую стяжку до основания. Кропотливо очистите поверхность.

Сейчас уложите гидроизолирующий слой с припасом около 10 см на стенку. Здесь же на поверхность стенки закрепите демпферную ленту по периметру: она компенсирует при нагреве термическое расширение пола. Избытки ленты и гидроизоляции потом можно обрезать.

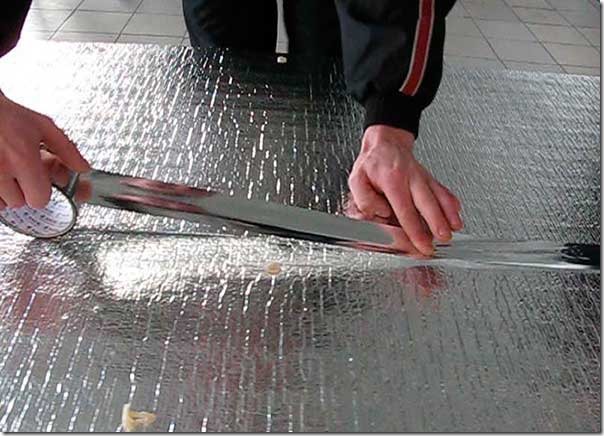

Дабы тепло не уходило вхолостую вниз, проведите изоляцию базы пола.

Вид утепления необходимо выбирать зависимо от того, как размещено помещение, какой тип поверхности, и иметь при всем этом ввиду мотивированную направленность обогревающей системы.

1. Если тёплый пол является средством, дополняющим основную систему отопления, то в качестве подложки будет довольно применять пенофол – вспененный фольгированный целофан;
2. В случае, если под вашей квартирой, этажом ниже, находится отлично отапливаемое утеплённое помещение, используйте хоть какой крепкий теплоизолятор шириной от 20 до 50 мм, к примеру, листы экструдированного пенополистирола;
3. Устанавливая тёплый пол своими руками на веранду либо лоджию, которые не отапливались ранее, сформируйте более плотный и основательный утепляющий слой. Используйте минеральную вату либо пенополистирол шириной до 10 см.

Поверх утепляющего слоя уложите армированную сетку. Это может быть необязательным, так как для узкого слоя стяжки довольно в раствор добавить микрофибру и пластификатор.

Установка электрического тёплого пола своими руками

Перед тем, как укладывать провод, проверьте его сопротивление и сверьте с паспортом. Разбег может составлять менее 10% от заявленных в документации данных.

Монтировать электрический тёплый пол можно как с закреплением на армирующей сетке с помощью стяжек, но не очень затягивая, так и особыми крепёжными лентами.

Если вы устанавливаете таковой пол в бане либо ванной, непременно заземлите армирующую сетку, а заземление подведите к регулятору. Используйте для этого медный луженный провод.

1. Установка тёплого плёночного пола проводится просто: элементы расстилаются сверху утепляющего слоя. Если производитель предлагает определённую технологию укладки, то может пригодиться крепление с помощью специального скотча либо за ушки на элементе.
2. В тех местах, где провод размещен над линией, разделяющей плиты перекрытия, спрячьте его в отрезок гофротрубы, дабы избежать обрыва кабеля во время термических расширений плит.
3. Места соединения необходимо подчеркнуть на плане квартиры. Потом это пригодится, если придётся делать ремонт вашего тёплого пола.
4. После того, как все элементы установлены на положенных местах, проверьте сопротивление провода ещё раз. Включать тёплый пол можно только в этом случае, если сопротивление отличается от подготовительных замеров некординально.

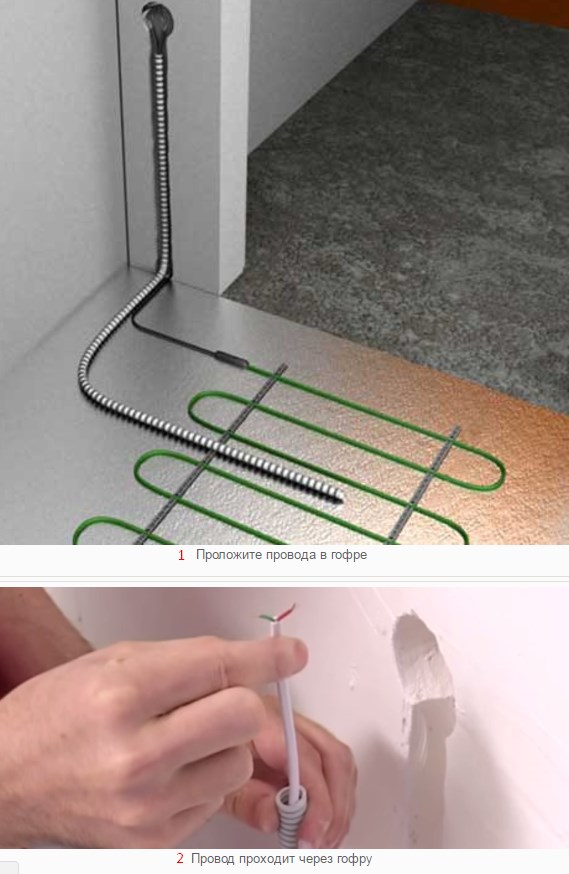

5. Дальше опустите по штробе от регулятора гофрированную трубу, её другой конец разместите между наиблежайшими полосами кабеля ровно в центре. Снутри гофрированной трубы необходимо расположить термодатчик: с его помощью вы будете регулировать работу электрического пола.
6. Некоторые спецы советуют применять для термодатчика трубку с огромным поперечником, чем та, что идёт в комплекте к кабелю. К примеру, разместите датчик температуры снутри трубки перед тем, как заливать пол, и не вытаскивайте его еще раз. Так как тепло передаётся окружающей стяжке, кабель не нагреется до наибольшей температуры.
7. Если всё в границах нормы, то обесточьте систему и снимите регулятор до того времени, пока работы по отделке будут стопроцентно окончены. Сформируйте стяжку, после того, как она высохнет, проверьте работу всей системы. При положительном итоге можно монтировать напольное покрытие.

В случае монтажа плёночного пола в стяжке нет необходимости, потому можно укладывать линолеум либо ламинат сходу.

Видео об укладке теплого кабельного пола

Вы наверное увидели, что самостоятельная укладка тёплого электрического пола – задачка легкая, и уж наверное это проще выполнить, чем смонтировать гидравлическую систему подогрева. Используя наши советы и советы, вы справитесь с этой работой, и у вас на дому всегда будет тепло и комфортно. Просим вас задавать возникшие вопросы и делать предложения в комментах, мы будем рады принять роль в вашем ремонте, а ваши советы могут посодействовать читателям. Лёгкого ремонта!

Подписаться на наш канал в Yandex.Дзен

Резвый установка электрического теплого пола своими руками

В современном мире для обустройства теплых полов используются две самые пользующиеся популярностью отопительные системы: водяная и электрическая. Эти конструкции идиентично имеют высочайшие действенные свойства для сотворения комфорта в помещении. Но если разглядеть их характеристику, то электрическую систему по сопоставлению с водяной установить будет еще легче. По этому, можно не прибегая к помощи проф профессионалов, сконструировать электрический теплый пол своими руками. Но до того как дать предпочтение этой модели и приступить к выполнению монтажных работ, необходимо ознакомиться с ее подвидами и их применением.

Виды электрической отопительной системы

У электрической системы для подогрева пола в отличие от водяной конструкции существует три проводника, это: инфракрасные пленки, нагревательные маты и кабельные провода. Потому дабы найти, что более лучше установить в помещении, необходимо разглядеть их особенности.

Инфракрасная пленка

Электрический теплый пол за счет инфракрасного мата не требует существования цементной стяжки. Эту пленку располагают под хоть какое финальное покрытие. В этом случае подогрев пола происходит за счет излучения углеродной базы инфракрасными лучами. Таковой способ легок в применении, но по сопоставлению с другими проводниками он наименее эффективен в подогреве пола. Так же такую систему комфортно использовать для теплого пола в личном доме, так как при ее установке высота потолка снизиться только на 5 см.

Электрический кабельный провод

Таковой отопительный способ для подогрева помещения осуществляется с помощью длинноватого, изоляционного провода. Установка таковой системы провести очень трудно, так как провод на базисном полу должен размещаться без переломов и сгибов. Принципиальным моментом еще будет то, что при разработке контура необходимо строго соблюдать однообразное расстояние между оборотами кабеля.

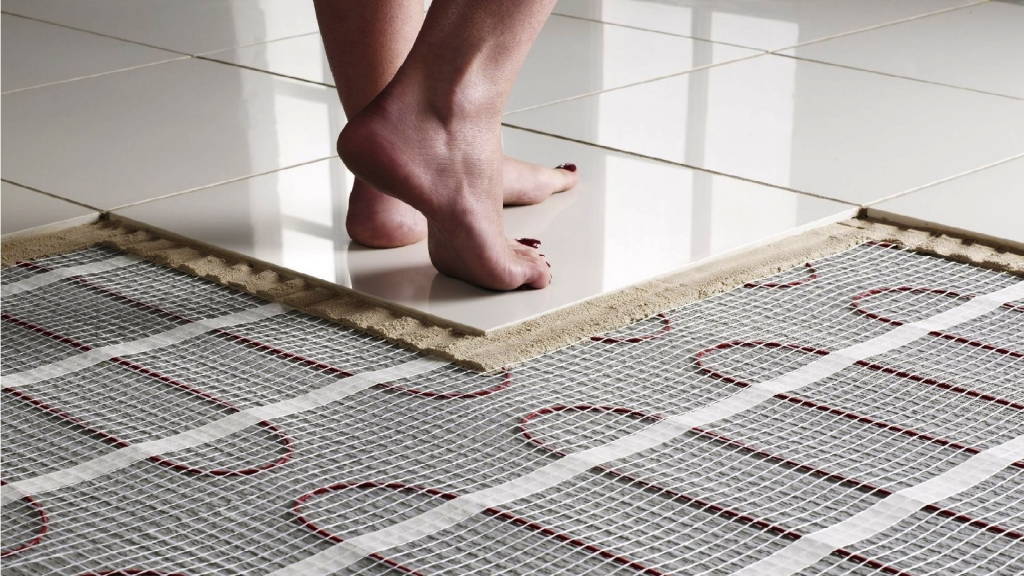

Утепляющие маты

Электрический теплый пол при согревающих матах более прост в монтаже. Производители таковой системы, установили провода в особые маты, тем упрощая процесс работы. Для того дабы утеплить пол, их просто необходимо будет положить на основания помещения и подключить к источнику электропитания.

После того как избран способ, перед его установкой необходимо приготовить нужное оборудование и основание помещения.

Предварительные работы

Перед тем как приступить к монтированию теплого пола, необходимо провести следующие работы:

• Установить терморегулятор. Для этого в помещении, где будет установлена отопительная система, на стенке помечается размещение выключателя. Он по правилам безопасности должен находиться более 30 см от пола. Дальше в помеченном месте сверлиться отверстие для терморегулятора и от него к полу делают штробу, для прокладки датчика температуры.

• Приготовить основание помещения. Перед установкой устройства, необходимо кропотливо выровнять пол стяжкой. Для этого поверхность поначалу обрабатывается грунтовкой, а потом, когда она высохнет, намечают те места, где отопительная система не пригодиться (габаритная мебель, электрическая домашняя техника). Дальше заливают стяжку и после ее высыхания, устанавливается теплоизоляционный слой, который позволить сберечь теплопотери на 30 %. После всех проведенных работ необходимо кропотливым образом очистить поверхность от мусора и пыли.

Слой стяжки 3-5 см.

Если электрическую систему устанавливают в бассейне, в ванной комнате либо в другом помещении с завышенной влажностью, на теплоизоляцию следует расположить водоизоляционный слой.

Дальше на приготовленную поверхность укладывают армирующую сетку и приступают к монтажу электрического теплого пола.

Установка нагревательной секции

Любая модель электрического пола имеет свои особенности по монтажу. Потому, дабы при разработке теплого электрического пола своими руками, не допустить ошибок, необходимо знать, как верно сконструировать эти модели.

Монтирование электрического кабеля

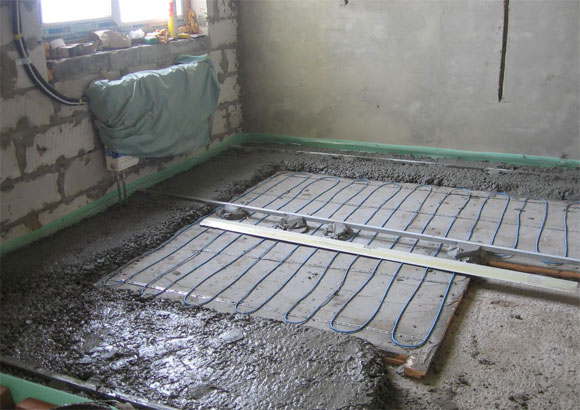

Перед устройством таковой модели, необходимо знать, что она заливается конкретно в стяжку. Дальше нужно высчитать расстояние между ветками кабеля. Для этого поможет такая формула:

Шаг укладки ( см ) = ( 100 S ) / L

S – квадратные метры фактической площади, на которой будет установлена секция;

L – длинна секции, которая указанна в паспорте секции.

Произведя подсчет, один конец обогреваемой секции подводят к той стенке, где будет размещаться терморегулятор. Зафиксировав его конец монтажной лентой, начинают от него прокладывать участки отопительного провода. Кабель нагрева необходимо укладывать с равномерным шагом, который должен составлять более 8 см. А так же не допустить его натяжения либо извивов. Тут еще принципиально учитывать, что кабель необходимо располагать от стенок не поближе чем на 5 см.

Произведя установку секции, необходимо проверить работу кабеля, подключив его к терморегулятору. Если система верно работает, можно перейти к заливу стяжки.

Залив стяжки

Для стяжки электрических теплых полов, была разработана особая смесь, которая отлично гармонирует в комплексе с теплым полом. Эту смесь приготовить без помощи других не составит особенного труда, для этого всего только стоит следовать прилагаемой аннотации.

Смесь наносят при помощи шпателя, умеренно распределяя по всей нужной площади. Во избежание не высококачественного подогрева полов, необходимо избегать воздушных кармашков под проводами. Рекомендуемая величина слоя стяжки так же не должна превосходить 50 мм. После того как слой стяжки будет уложен, ему дает вполне высохнуть. Потом на нем располагают подложку и начинают установка финального напольного пола.

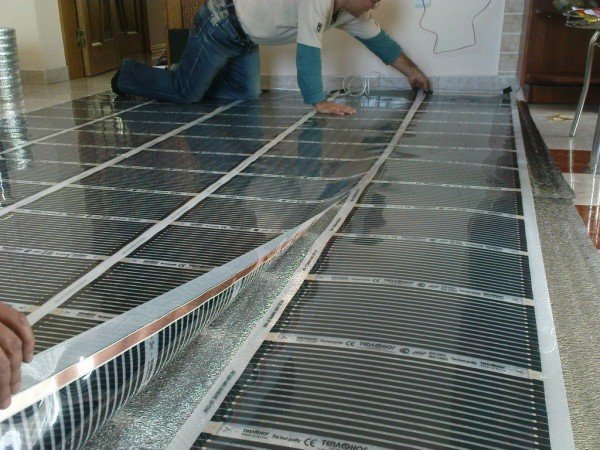

Установка инфракрасной пленки

Перед тем как приступить к установке инфракрасного теплого пола, на пленку наносят разметки и по ним ее разрезают на полосы. Дальше пленку укладывают так, дабы медная сторона смотрела к низу основания помещения. Так же тут необходимо отметить, что при укладке соединения пленки должны находиться у стенки, где будет размещаться реле. После того как вся пленка будет размещена на расстоянии 5 см друг от друга, все срезы и провода следует заизолировать. Дальше подключают температурный датчик и устанавливают терморегулятор. Тут необходимо попытаться, дабы соединительный кабель между терморегулятором и самой пленкой проходил под плинтусом. Так же не стоит допускать при монтаже внедрение дюбелей, гвоздиков и саморезов.

Утепляющие маты

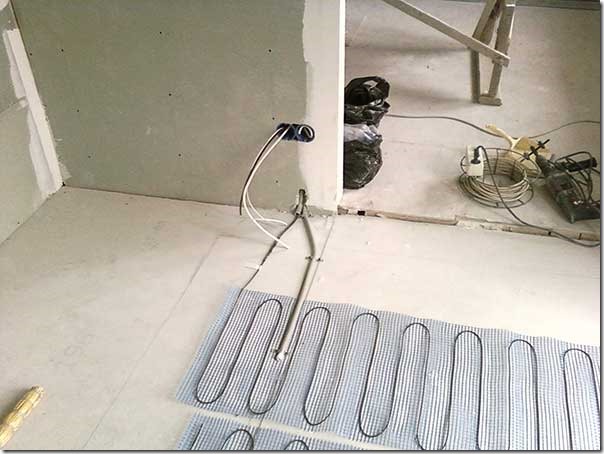

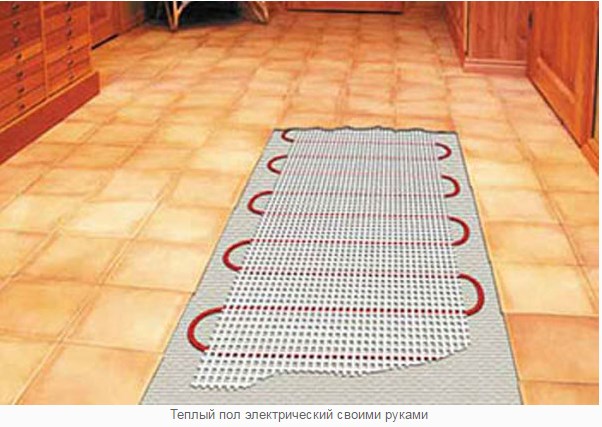

Нагревательные маты имеют два метода укладки.

1-ый метод

При всем этом способе нагревательные кабели размещаются ввысь, а сетка вниз.

До работ, на пол следует перенести намеченную схему расположения матов. Потом на эти участки наносят особый клей и с помощью нажима они фиксируются. После того как все отлично схватиться, на маты наноситься клей и проводят установка плитки.

2-ой метод

В этом методе нагревающие кабели размещены в низ.

Разработка этой укладки такая. На нагревательной сетке чертят нужную схему. Потом с особенной бдительностью ее начинают раскраивать таким макаром, дабы не были задеты кабеля. После выкройки, мат опять сворачивают в рулон. Дальше на основание поверхности наносят клей, не более3 мм шириной, и аккуратненько начинают раскатывать рулон мата, при всем этом незначительно вдавливая кабеля в клей. При этой укладке так же пристально необходимо смотреть за тем, дабы расстояние между отрезками утепляющего мата, было более 5 см. Потом на отрезки наносят плиточный клей и начинают проводить установка плитки.

Рассмотрев приведенные способы, можно узреть, что установка теплого электрического пола провести без помощи других не составит особенных проблем. Но при всем этом не стоит допускать распространенных ошибок, которые совершают новенькие. Так как конкретно они могут привести к не поправимым последствиям, прямо до сгорания всей отопительной системы.

Ошибки при конструкции электрического теплого пола

Перед тем как приступить к монтажу электрического теплого пола, следует ознакомиться со всеми распространенными ошибками, которые содержат в себе:

1. Самой главной ошибкой считается — не верно составленная схема расположения отопительной системы. При ее составлении очень принципиально соблюдать размещение габаритной мебели и бытовой технике. Расположив под этими местами обогревательную конструкцию, проводка будет стремительно перенагреваться и в конечном итоге выйдет из строя.
2. Перед тем как включить кабеля либо обогревающие маты к электропитанию, необходимо дождаться, когда стяжка высохнет на сто процентов. По другому нагреватель может поломаться либо перегореть стопроцентно. По этому, что бы проверить целостности проводов, используют подключение методом сопротивления. Тут необходимо отметить, что это инфракрасные маты необходимо сходу для проверки подключить в сеть.
3. Стоит очень пристально перед монтажом стяжки проверить всю изоляцию отопительной конструкции. Ее сопротивление должно совпадать с рекомендуемой величиной, которую заявляет производитель. Наибольшая погрешность должна составлять менее 10%, по другому после того как высохнет стяжка, отопительная система может дать сбои либо не заработать.
4. Перед тем как залить температурный датчик в стяжку, его нужно поместить в специальную гофру. По другому дабы его поменять при поломке, пригодиться приложить много усилий.

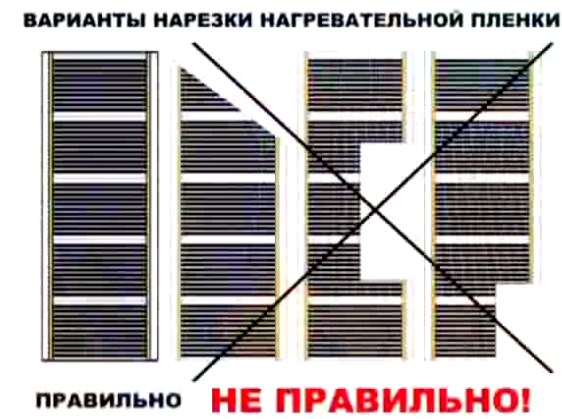

Верная вырезка ИК пленки

Рассмотрев все приведенные советы и советы, можно подвести к итогу, что электрический теплый пол своими руками можно не только лишь без помощи других установить у себя в помещении, но и произвести всю работу в кротчайшие сроки. А если учитывать все аспекты и не допустить ошибок при установке, эта система подогрева прослужит длительное время.
