Теплый электрический пол считается неплохой кандидатурой водяному. Разглядим его виды и особенности работы, пользующиеся популярностью системы на современном рынке и, естественно, установка – попытаемся предупредить некоторые трудности, а самые сложные шаги продублируем видеоматериалами.

Разновидности теплого пола

Если кто-то уверен, что понятие “теплый” (поточнее – обогреваемый) пол появилось в ближайшее время, то пусть приготовится опешиться: системы схожих покрытий были известны еще в доисторические времена. Так, например, одно из первых упоминаний относится к Старому Риму. Известные с 5 класса средней школы именитые термы были оборудованы схожим каменным покрытием, в каком при помощи каналов циркулировал жаркий воздух. Схожими изобретениями могут также повытрепываться известные всему миру российские и турецкие бани. Но у нас не древность, а время новых технологий, а потому и методы подогрева полов в сегодняшних квартирах ушли далековато вперед.

Система покрытия для подогрева

Сейчас никто не будет уже тянуть трубы под паркетом и заполнять их паром. Мысль, поданная старыми, видоизменилась и существует в качестве теплых полов с циркулирующей водой либо нагревательным кабелем. Если кратко, то система водяного отопления представляет собой систему гибких труб, проложенных под верхним слоем напольного покрытия, а принцип деяния тот же, что и у обычных металлических радиаторных батарей, установленных под окнами. Кстати, подключение к центральному отоплению – один из методов функционирования подобного пола. 2-ой метод увеличения температуры под ногами – при помощи нагревательного электрического кабеля. На его описании мы и остановимся, разберем, как проходит установка, не обойдемся и без бессчетных видеороликов.

Какой бывает разработка нагрева кабельного пола?

Подсознательная боязнь того, что, невзирая на все гарантии надежности, полы с водяным обогревом могут затопить если не вас, то соседей снизу, принуждает дать предпочтение конкретно второму варианту. Самое сложное – укладка, которая связана с протяжкой электрического нагревательного кабеля. Тут нужно точно выдержать расстояние между “шагами” провода и обращаться с ним достаточно осторожно, не допуская повреждений изоляционной оплетки и центрального провода. После укладки нагревательного элемента в согласовании с аннотацией делается его заливка бетоном (толщина слоя 3–5 см). Мощность электрического кабеля может достигать 18 Вт на 1 м. Вот и все. Установка словестно кажется простым и понятным.

Полы с водяным обогревом

Провод также может быть использовать и с древесным полом. В данном случае наибольшая мощность обогревающей системы должна давать максимум 10 Вт на 1 м.

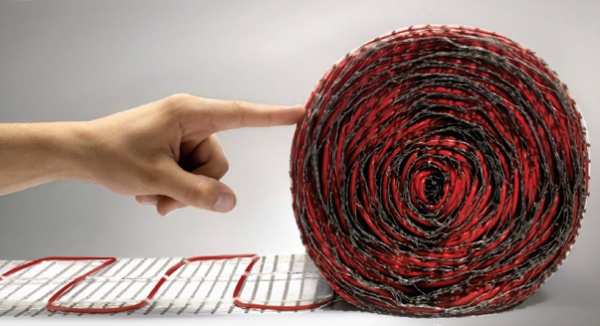

Более современные технологии позволяют уже не устраивать танцы с бубнами при укладке одиночного нагревательного элемента, замеряя линейкой см между витками. Значимым прогрессом стал установка теплого пола с армированной сетью. Он представляет собой широкую ленту из ячеистого материала, снутри которого змейкой уложен кабель. Удобство заключается в том, что не нужно страдать, разматывая бухту с проводом, выписывая им зигзаги. Вы просто разматываете рулон, отрезаете кусочки ленты подходящей длины, а позже соединяете между собой концы электрического кабеля, находящиеся под сетью. Этот вид теплого пола еще носит название “матовый”, так как покрытие скрепленных вместе армированных частей вправду делают такой слой, схожий на циновку.

Установка теплого пола с армированной сетью

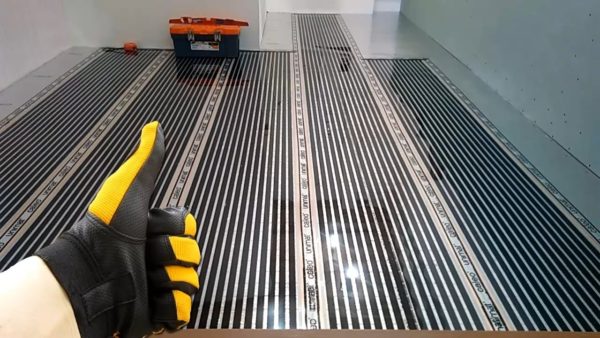

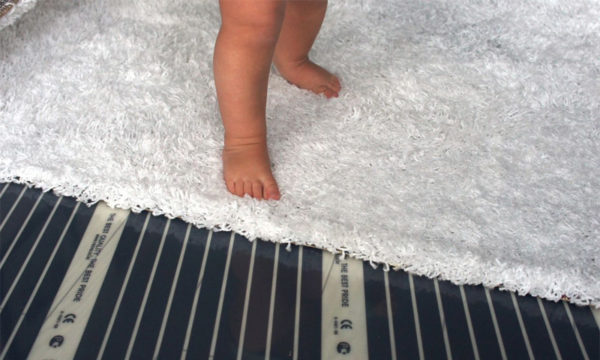

И, в конце концов, более позже и, можно сказать, совершенное изобретение – инфракрасный пол. Он состоит из 2-ух слоев полиэстера, между которыми находятся нагревательные электрические полосы из углерода. По виду пленка припоминает солнечные элементы. Толщина ее всего 0,5 мм, другими словами немногим больше, чем лист бумаги. Фиксируется она как обычная наклейка, на хоть какой ровненькой поверхности. Это самый обычной метод монтажа, его по силам выполнить каждому из нас, при этом не нужно ожидать, когда застынет стяжка. Напольное покрытие стелется, и на него сразу можно ставить мебель. Еще преимущество инфракрасного электрического теплого пола в том, что он является самой экономной и энергосберегающей кандидатурой другим вариантам.

Как своими руками выполнить теплый водяной пол в доме

Теплый пол пользуется обширно популярен посреди хозяев квартир и домов, в особенности огромных площадей. ИК-излучение, которое излучается от пола, нагревает все окружающие предметы, в последствие тепло распространяется по всему помещению.

Содержание статьи:

Но тёплый водяной пол своими руками – непростая система, во время монтажа которой нужна придерживаться предписанных правил. Все соединения должны быть разборными и вседоступными. Трубы, которые пролегают в половой поверхности, должны обеспечивать равномерный и достаточный нагрев, не должна нарушаться плотность.

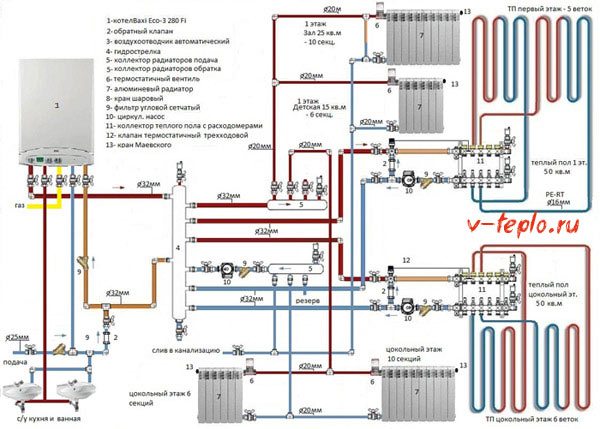

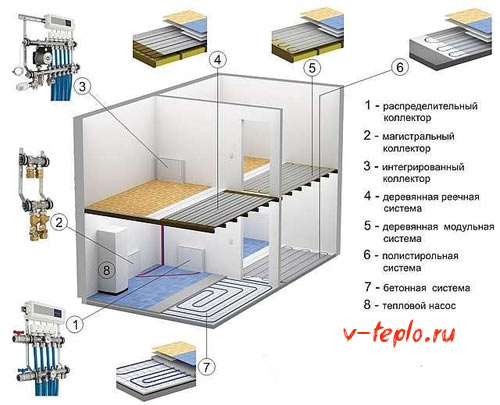

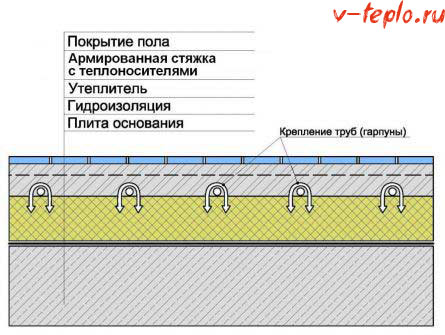

Общая схема водяного пола

Основой системы «водяной теплый пол» является только двухтрубная отопительная схема, в какой предусмотрена принудительная циркуляция. К устройствам подводятся разводки и коллекторы.

Кликните по изображению для его роста

Если обрисовывать общую схему систему, в нее будут заходить следующие составляющие:

1. Котельная группа – гарантирует бесперебойную циркуляцию нагретого теплоносителя
2. Оборотные и подающие магистрали – они должны запитывать группу «коллектор и смесительный узел» и распределительные коллекторы
3. Приборы отопления
4. Подводящие трубопроводы

Основой либо сердечком отопительной группы является котел. На коком горючем он будет работать (жесткое, жидкое либо газ) не имеет никакого значения. Остальные ее составляющие: группа безопасности, компенсационный (расширительный) бак, насос. Для огромных сложных систем этот список возможно окажется существенно расширен.

Вводный видео урок по подготовке пола своими руками

Подготовка нужных материалов

Приступая к конкретному процессу монтажа, нужно решить следующие вопросы:

• Расчет характеристик системы
• Выбор труб
• Вариант монтажа

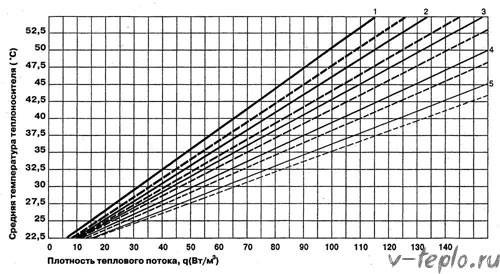

Расчет характеристик системы

До того как идти по магазинам и рынкам за приобретением всего нужного, нужна произвести расчеты. На литке бумаги показываются отопительные контуры, дабы наверное обусловиться с расположением труб. При всем этом необходимо следовать ряду правил:

• Если выбраны трубы 20 мм, наибольшая длина контура — менее 120 м, 16 мм – до сотки метров
• Если отменно утеплить половую поверхность, хорошим шагом, с которым укладываются трубы, считается интервал в 15 см. В личных домах, на нижнем этаже и в холодную зиму, его можно уменьшить до 8-12 см
• Разница между контурами должна быть менее 15 см, поэтому, они делаются приблизительно равными между собой
• Не рекомендуется укладывать трубы в тех точках, над которыми будут размещаться сантехника либо мебель

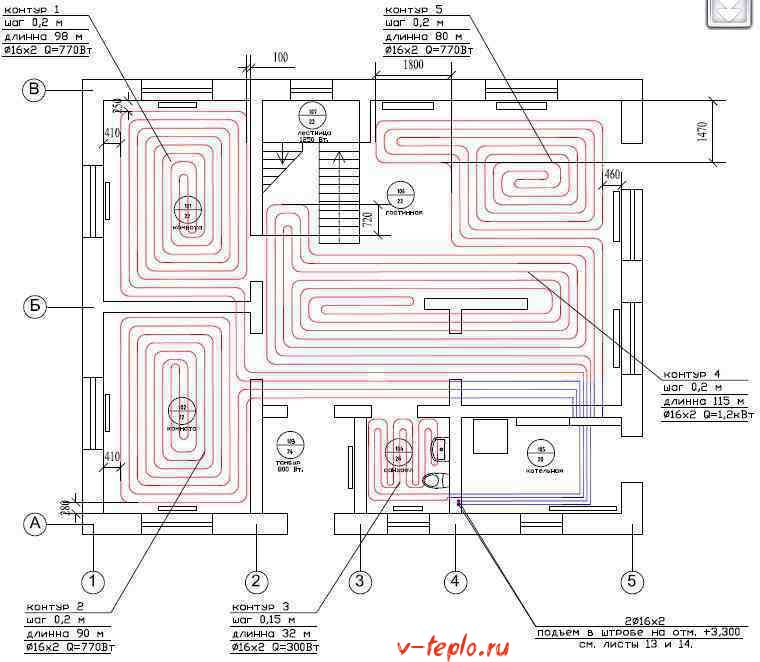

Расчет контура термического водяного пола – задачка сложная. Кроме труб и расположения мебели во внимания принимаются мощность отопительной системы, теплопотери и т. д.

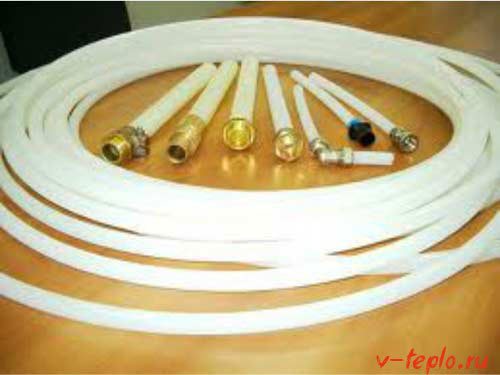

Улечся тёплый водяной пол своими руками может с внедрением 1-го из 3-х видов труб:

• Медь – самые дорогостоящие модели, которые должны дополнительно укрываться защитным слоем, по другому раствор будет оказывать губительное щелочное воздействие
• Металлопластик – дешевые и высококачественные трубы, которые могут размеренно задерживать свою форму и ординарны в монтаже
• Сшитый целофан – они просто ремонтируются и не страшатся вымерзания, но при повышении температуры теплоносителя стремительно выпрямляются

Смотрите подробный обзор — аннотацию по выбору и укладке труб для водяного пола

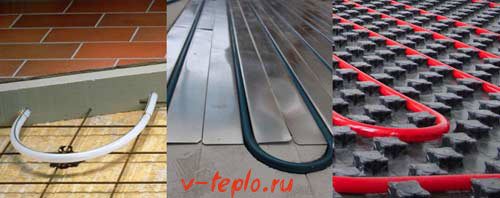

Обустраивать водяной теплый пол можно одним из 3-х следующих методов:

1. Укладка в желоба из древесной породы либо алюминия – сбалансированный вариант для древесного дома
2. Укладка конкретно в стяжку из бетона
3. Укладка в пазы специально предназначенных полистирольных плит с последующим обустройством цементной стяжки

Приступаем к укладке водяного пола своими руками

Видео аннотация по укладке:

Для того, чтобы приступить к обустройству тёплого водяного пола своими руками, будет нужно выполнить типичный пирог, слои которого должны идти в определенной последовательности (приведены на рисунке). Его общая толщина составляет до 15 см, при всем этом поверхность должна выдерживать нагрузки до 350 кг/м. кв.

Представим, что основание уже вполне готово к предстоящим работам, все значительные впадины и выступы устранены, перепад высот на метр не превосходит 2-3 мм.

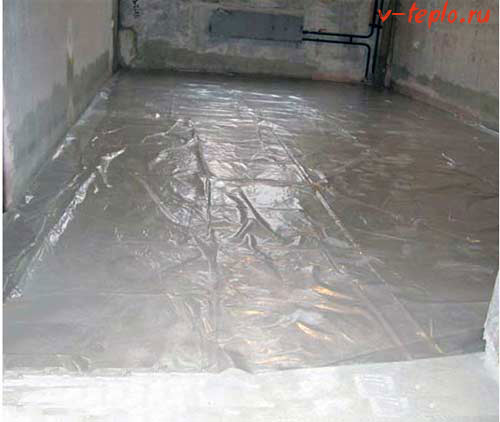

Укладка слоя гидроизоляции

Начинать работу необходимо с обустройства водоизоляционного слоя. Укладывать его под теплоизолятором либо с обеих сторон – каждый решает себе, но 2-ой вариант более предпочтителен.

В качестве гидроизоляции можно применять любые из предлагаемых рынком материалов, но более прибыльным считается полиэтиленовая пленка. На соединениях делается на хлест 15-20 см, который для наилучшей герметизации проклеивается скотчем.

Советуем к чтению: аннотацию по утеплению пола на нижнем этаже

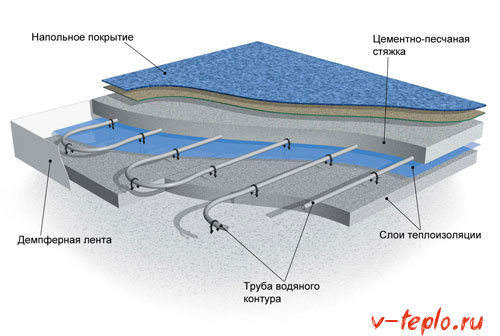

Укладка демпферной ленты и теплоизолятора

Бетонная стяжка во время нагревания будет расширяться на любой из метров приблизительно на 0.5 мм. Дабы предупредить губительное воздействие на стенки и возникновение трещинок, по периметру нужно приклеить демпферную ленту.

Лента представляет собой полосу высотой до 15 см и шириной 6-8 мм. Она должна размещаться выше края стяжки, в последствие избытки будут аккуратненько обрезаться ножиком.

Без помощи других демпферную ленту можно сделать из теплоизоляционных полосок шириной до 2 см. Они или наклеиваются на двухсторонний скотч, или прикручиваются саморезами.

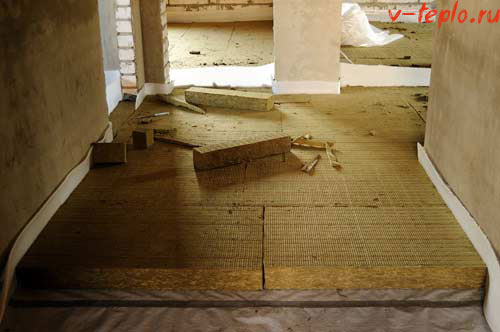

Дальше под тёплый водяной пол своими руками укладывается теплоизоляционный материал. Рынок предлагает большущее обилие вариантов, любой из который имеет свои «за и против». Более пользующимся популярностью считается пенополистирол экструдированный шириной около 10 см.

Основное назначение теплоизолятора – не пропускать тепло вниз, а направлять его ввысь. Теплоизолятор в листах должен улечся таким макаром, дабы соединения были сдвинуты между собой. При всем этом они накрепко связываются.

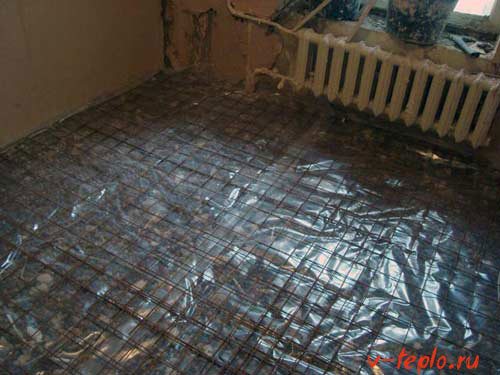

Армирование и фиксация труб

Арматурная сетка укладывается из прутьев поперечником до 5 мм с хоть каким комфортным шагом. При всем этом армирование должно проводиться минимум в 2 слоя: 1-ый поверх теплоизолятора, 2-ой поверх труб.

О шаге и способе укладки труб речь велась незначительно ранее. Очередное важное правило: контур рекомендуется делать из цельной трубы, дабы под стяжкой не было никаких резьбовых либо сварных соединений.

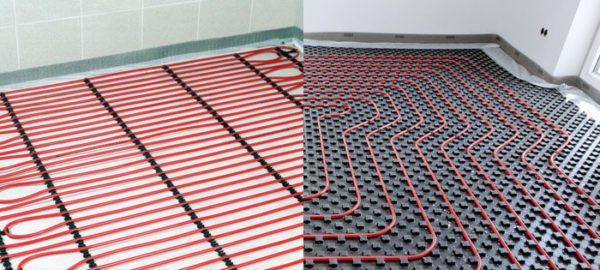

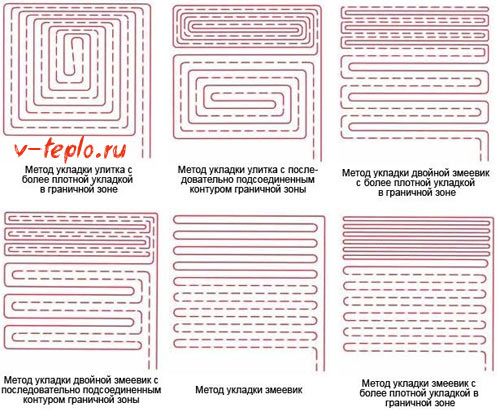

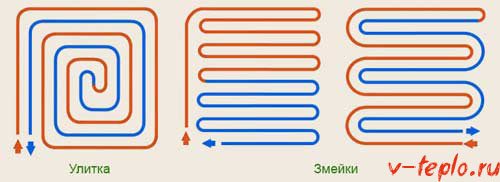

Две главные схемы укладки труб:

Кликните по изображению для его роста

Лучшие результаты демонстрируют двойная змейка и спираль, но они намного труднее традиционной змейки. При всем этом тепло более умеренно распределяется по помещению, так как чередуются теплые и холодные полосы.

Если встречаются места с огромным скоплением труб, между ними рекомендуется класть теплоизолятор. Если этим пренебречь, можно ждать перегрева поверхностей.

Подключение и проверка теплого водяного пола

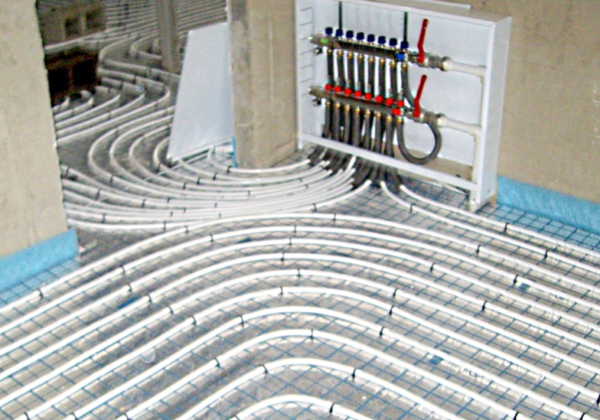

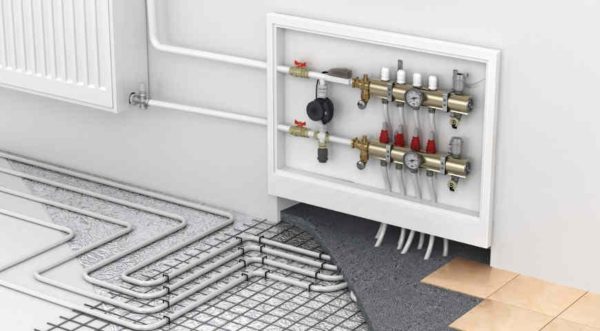

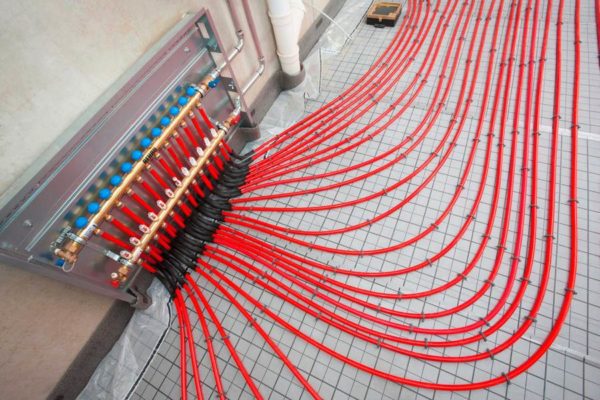

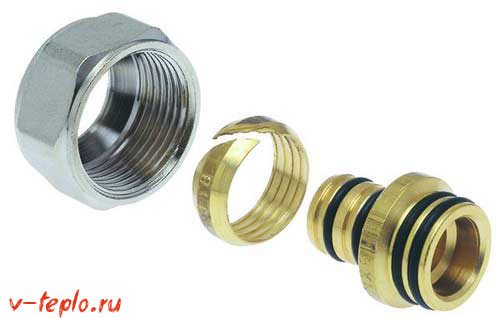

Проложив трубы, нужно выполнить их подключение средством распределительного узла. Он будет регулировать температуру в контуре и держать под контролем давление в системе. Все составляющие должны соединяться между собой только резьбовыми соединениями – фитингами.

Когда контур будет готов, необходимо приступить к проверке всей системы, создав снутри давление, выше рабочего – около 4-5 бар. Спустя несколько суток следует снова замерить давление и, если оно не поменялось, можно приступать к последнему из шагов – бетонной стяжке. По другому придется находить пропускающие места.

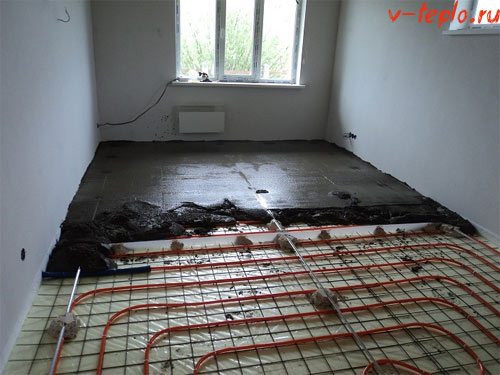

Облагораживание стяжки

Для обустройства бетонной стяжки нужно выбирать раствор марки М-300 и поболее. Над трубой она должна выситься около 3-4 см. Это нужно по двум причинам: для равномерного рассредотачивания термический энергии и заслуги подходящей прочности.

Одна из обстоятельств, по которой бетон стремительно начинает лопаться – неверное положение либо отсутствие температурных зазоров. Они неотклонимы в случаях:

1. Ширина и длина между собой отличны в 2 и поболее раза
2. Площадь помещения – выше 25 м. кв.
3. Извилистая форма комнаты
4. Длина стенок хотя бы одной пары стенок более 8 м

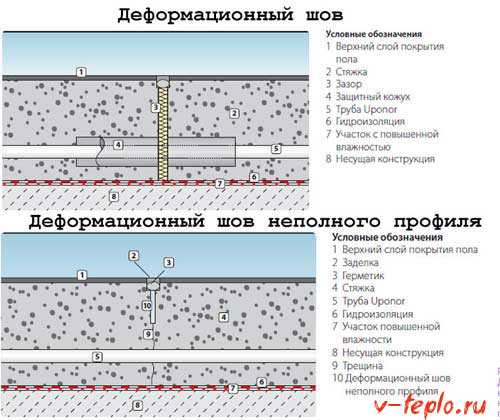

Обустраивая деформационный шов, необходимо поделить под ним армирующую сетку. По нему также прокладывается демпферная лента. Толщина зазора у его основания делается равной 8-12 мм, а его высшая часть покрывается герметиком. Труба, которая проходит через него, укладывается в гофрированном рукаве.

Окончив укладку водяного теплого пола своими руками, нужно бросить стяжку на 7-10 суток, дабы она на сто процентов застыла. Включать систему на полную мощность до полного ее высыхания не рекомендуется – это может привести к возникновению трещинок.

Когда нет убежденности в собственных усилиях, можно обратиться за выручкой к строительной бригаде. Они не только лишь сделают все по правилам и с учетом норм, но и дадут ценные советы как эксплуатировать систему.

Разработка укладки теплого пола: методы монтажа и подробная пошаговая аннотация!

Для сотворения теплой и комфортабельной атмосферы в доме применяются не только лишь классические системы отопления, но и другие способы, посреди которых – теплый пол. Что же это все-таки за система и как верная разработка укладки теплого пола поможет повысить комфорт проживания в домах и квартирах? Подробнее об этом и речь пойдет в данной статье.

Теплый пол своими руками

Что такое теплый пол

Это особая система, созданная для поддержание температуры пола в нужных спектрах. Теплый пол позволяет поддерживать лучшую температуру в доме либо квартире независимо от времени года. В большинстве случаев используются водяные и электрические системы обогрева. Конструкция водяного пола состоит из трубопровода, по которым течет вода, и специального устройства, нагревающего жидкость и распространяющего ее по всей системе. Трубки устанавливаются в бетонную стяжку.

Теплый водяной пол

Мировоззрение профессионала
Главный редактор проекта pol-exp.com Инженер.

Электрические системы состоят из регуляторов и особых нагревательных частей (матов). При монтаже системы эти маты укладываются под напольным покрытием. Как вариант, поверх матов можно уложить глиняную плитку либо залить самовыравнивающейся консистенцией. Готовая конструкция обладает высочайшей прочностью и безопасностью. К тому же верно смонтированный теплый пол прослужит не один десяток лет.

Устройство теплого пола

Несколько слов об экономии

Если рассматривать теплые полы с экономической стороны, то их выгода проявляется только в некоторых случаях. Прежде всего, при монтаже электрической системы нагревательные маты нужно выбирать в соответствиями с размерами поверхности пола, которая будет греться. Внедрение очень огромных матов приведет к перерасходу электроэнергии. При условии, что электрическая система будет вооружена регулятором температуры, можно с уверенностью сказать, что цена центрального отопления будет равна цены отопления теплыми полами. Но дом при всем этом должен быть отлично изолирован и оборудован высококачественными пластмассовыми окнами.

Как выгоден теплый электрический пол

Направьте внимание! Эксплуатация водяных теплых полов обходится обладателям намного дешевле, чем электрическая система, потому их нередко применяют в качестве основного источника тепла в доме.

Водяные теплые полы либо электрические

Достоинства и недочеты

• равномерное рассредотачивание тепла по площади помещения;
• система не делает никаких заморочек людям, страдающих от астмы либо аллергии;
• вырабатываемая энергия является полностью неопасной;
• обычный установка и эксплуатация теплого пола;
• установленная система не занимает полезное место в доме;
• конвекционные потоки при использовании системы обогрева пола отсутствуют.

• высочайшая цена электроэнергии при сопоставлении с другими видами горючего;

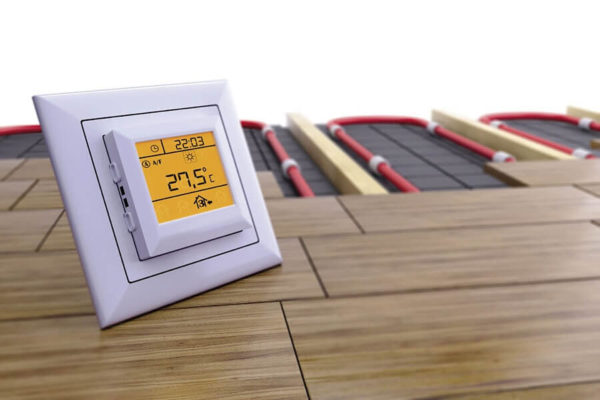

• наличие терморегулятором и искусное их внедрение является неотклонимым условием при эксплуатации теплого пола;
• при появлении какой-нибудь неисправности нужно демонтировать напольное покрытие;
• система не применяется в огромных производственных помещениях (их отопление не прибыльное с экономической точки зрения).

Минусов у теплого пола не много, потому данная система и пользуется большой популярностью и современный строительный рынок предлагает некоторое количество видов таких систем.

Что оказывает влияние на энергопотребление теплого пола

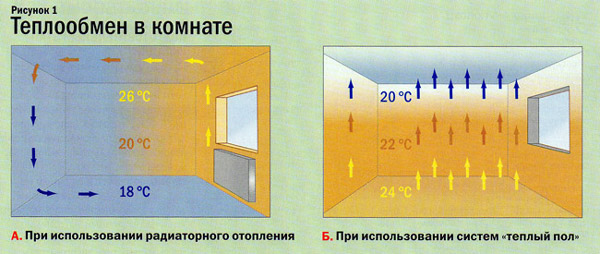

Особенности термообмена в комнате

Как смотрится водяной теплый пол

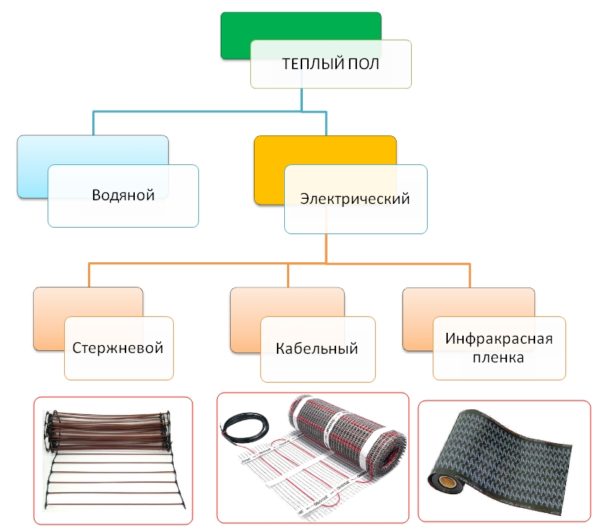

Систематизация теплых полов

Благодаря желанию людей сделать лучше состояние жизни появились новые системы обогрева пола. Идет речь о таких видах, как инфракрасный пол, термоматы, кабельная и водяная системы. Разглядим каждую из разновидностей раздельно.

Систематизация теплых полов

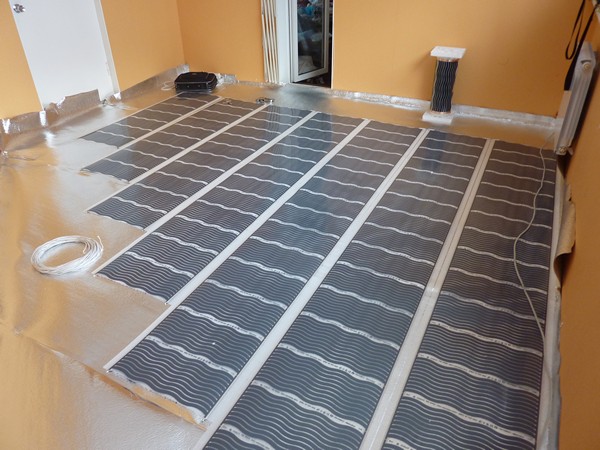

Инфракрасный

Под термином «инфракрасный теплый пол» предполагается система, основой которой является узкая нагревательная пленка. При подключении системы к питанию углеродная пленка испускает инфракрасные лучи, нагревающие не воздух в помещении, а предметы. Система удачно применяется в качестве дополнительного либо основного вида отопления дома. К преимуществам данной разновидности относится универсальность системы, ведь ее можно монтировать под хоть какое напольное покрытие.

Инфракрасный теплый пол

Термоматы

Это современный способ обогрева пола, при котором на основание укладываются особые маты, питающиеся от электричества. При монтаже термоматов уровень пола в доме остается фактически постоянным. Функцию нагревательного элемента в термоматах делает карбон (углеродный порошок).

Термоматы либо тонкокабельный пол

Кабельный

Традиционная система обогрева пола, состоящая из нагревательных секций. Вначале в домах монтировались одножильные электрические полы, но с течением времени система модернизировалась. Сейчас кабельная система представляет собой двухжильный теплы пол либо особый экран, выполненных из фольги. Установка и эксплуатация системы очень ординарны, из-за чего кабельный пол пользуется высочайшим спросом на рынке.

Кабельный теплый пол

Водяной

Одна из часто встречающихся разновидностей теплого пола, применяемая в большей степени в коттеджах либо личных домах. Если гласить о старенькых высотных домах, то монтировать водяной пол там не рекомендуется из-за возвращения охлажденной воды из контура теплого пола назад в стояк. Это приведет к тому, что соседи будут из крана получать не жаркую воду, а прохладную. К главным преимуществам теплого водяного пола можно отнести экономию на электричестве. Если разработка монтажа была соблюдена, то водяная система будет работать фактически со всеми видами напольных покрытий.

Водяной теплый пол

Профильные маты для укладки теплого пола

Сравнительная черта

Так как водяные и электрические системы обогрева пола являются основными, принципиально ознакомиться с их сравнительными чертами. Ниже приведены некоторые вопросы для сопоставления различных видов систем.

Теплый пол — какой лучше избрать

Таблица. Сопоставление различных систем теплого пола.

Выбор теплого пола

Выбирать тот либо другой вид теплого пола нужно с учетом не только лишь собственного бюджета, но и места предстоящей установки. Как система будет выбрана, а все материалы куплены, можно приступать к монтажу.

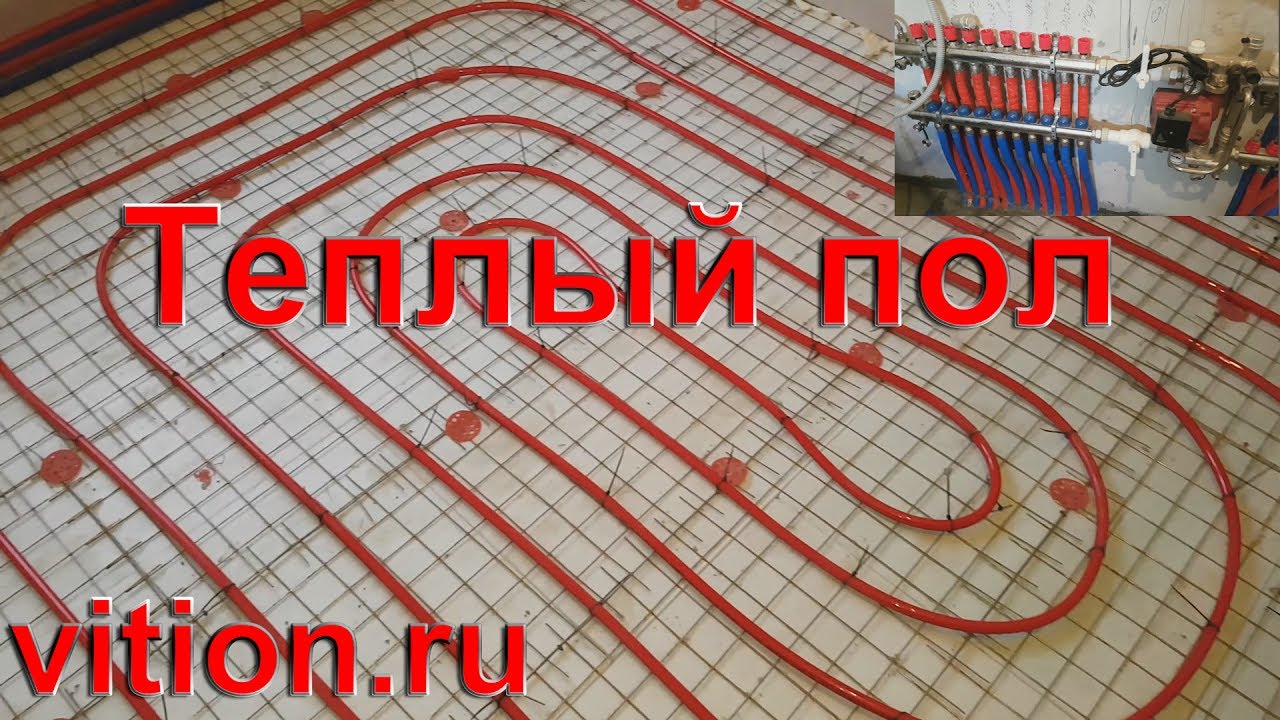

Видео: Водяной теплый пол за 7 минут | Теплый пол улиткой
