Как уложить электрический теплый пол

Как понятно, в наше время теплый электрический пол – это решение очень комфортное и прибыльное, так как позволяет достигнуть тепла в помещении дешево и отлично. К тому же, уложить теплый электрический пол можно без помощи других. Но только при соблюдении всех правил эксплуатации и безопасности. Есть несколько вариантов монтажа нагревательного кабеля. Во-1-х, с применением термоизоляции и без нее. Во-2-х, на монтажную ленту либо же специальную железную сетку. На стадии выбора системы для вас следует обусловиться, будет ли ваш теплый электрический пол основным источником отопления в доме либо же только дополнительным.

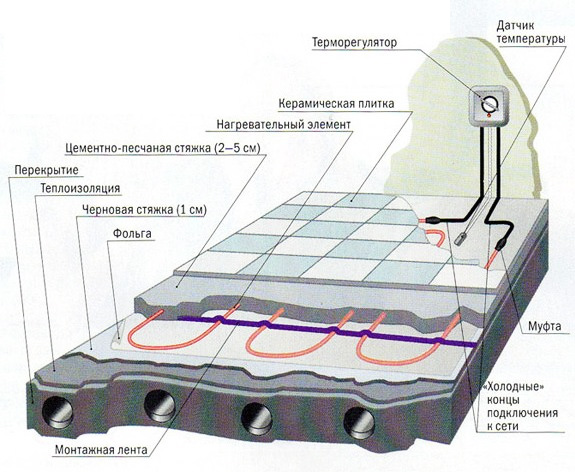

1. Установка термоизоляции для пола
2. Установка монтажной ленты либо железной сетки
3. Установка нагревательного кабеля для теплого пола
4. Установка терморегулятора и подключение системы к сети
5. Установка датчика теплого пола
6. Заливка стяжки теплого электрического пола

Стоит учитывать, что в этом случае, если это основной подогрев, пол подымается к тому же на толщину теплоизолятора.

Для удачного монтажа поверхность для работы должна быть совершенно незапятанной и ровненькой. Если есть необходимость в выравнивании, то необходимо выполнить разглаживающую стяжку. Обычно, установка теплых полов делается на незапятанной площади помещения, на которой не находится мебель либо сантехника.

Установка термоизоляции для пола

Если пол в помещении ровненький, уложить теплый электрический пол не составит труда. Он обязательно должен употребляться в тех случаях, когда квартира размещена на нижнем этаже либо это нижнее помещение, которое не отапливается. Для того дабы избежать теплопотерь, лучше исключить утраты тепла в направлении потолка либо пола соседей. Если термоизоляция кабеля отсутствует, то вниз от него уходит до 30% тепла, в ввысь – 70%. Ну, а особенные теплоизоляционные материалы дают возможность поменять такое соотношение на 15 и 85% соответственно. Для термоизоляции применяют различные материалы, посреди которых пенофол, изофлекс, пенопропилен, пробковые плиты.

Если устанавливаются не фольгированные плиты, то фольга должна пролегать между ними и кабелем. Если кабельная система устанавливается на древесное основание либо под паркет, то теплоизоляцию стоит использовать очень осторожно, так как пол просто может перегреться. В таком случае принципиально не допустить контакта кабелей нагревания и древесных частей пола. Потому закрепляться кабель должен на железной сетке, которую подвешивают на расстоянии более 2-ух см от паркета. Прокладывается таковой кабель параллельно лагам. А в тех местах, где он с ними пересекается, его дополнительно изолируют фольгой.

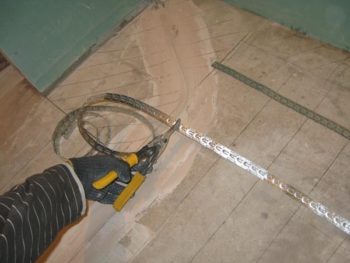

Установка монтажной ленты либо железной сетки

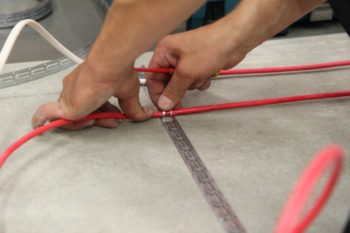

Монтажную ленту используют с целью облегчить раскладку нагревательных секций и закрепить их на поверхности пола. Остатки ленты укрепляют к предварительному полу. Крепежные лепестки, которые размещены через однообразные расстояния, дают возможность выдерживать постоянный шаг раскладки секции. Лента монтажа размещается и закрепляется в согласовании со схемой укладки кабеля. При ее закреплении фиксируется и термоизоляция или же дюралевая фольга. Такое устройство, как мат нагревательный, дает возможность пропустить стадию укладки монтажных направляющих и кабеля. При укладке кабеля стоит заблаговременно поразмыслить о расположении мебели в комнате и какое-то время эти места обходить.

Установка нагревательного кабеля для теплого пола

Перед установкой кабеля необходимо замерить его электрическое сопротивление для проверки отсутствия обрыва. Этот показатель должен соответствовать тому сопротивлению, которое обозначено на этикетке. Накладывается кабель по направляющим с соблюдением шагов укладки, определенным натяжением, но без усилия. Непременно опасайтесь перекручивания кабеля и его перегиба. Кабель ни при каких обстоятельствах не должен подвергаться механическому растяжению. Распределяется он умеренно и верно в согласовании с расчетным шагом. При укладке кабеля не запамятовывайте о его мало допустимом поперечнике извива, что в особенности принципиально в местах соединительного и нагревательного кабеля. Поэтому лучше располагать соединительные муфты на прямых участках кабельной раскладки.

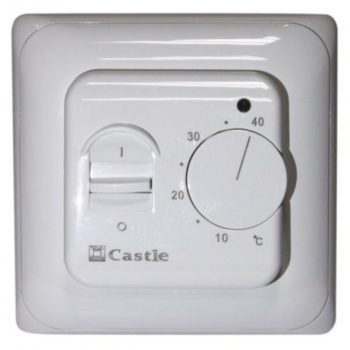

Установка терморегулятора и подключение системы к сети

Разработка монтажа электрического теплого пола предугадывает, что терморегулятор должен быть установлен около имеющейся недалеко проводки, если система не нуждается в дополнительном монтаже особенной проводки для подключения кабельной системы. В процессе подводки питания к регулятору учитывайте значение граничного тока нагрузки для стандартной проводки.

Терморегулятор рекомендуется устанавливать в тех местах, где исключено попадание воды внутрь. Это, в свою очередь, дает возможность прирастить срок службы системы. Если система устанавливается в помещение с завышенной влажностью, то регулятор должен размещаться за его пределами. Регулятор, снаряженный интегрированным датчиком температуры, устанавливается в самом отапливаемом помещении на высоте 1,5 м от поверхности пола.

Вентиляционные пазы должны находиться понизу и вверху регулятора. Регулятор датчика установливается в любом комфортном вам месте. Провод может иметь длину до 50 м в сопоставлении с кабелем, который аналогичен по устройству.

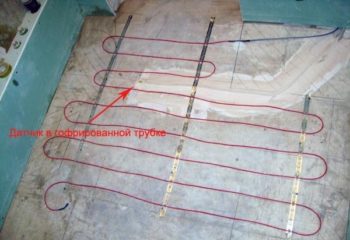

Установка датчика теплого пола

Что касается такового момента, как установка датчика теплого пола, то он закладывается вовнутрь гофрированной трубки. Такая трубка дает возможность поменять датчик в этом случае, если он вдруг выйдет из строя. После того, как трубка закреплена на полу, необходимо убедиться в том, что в ней датчик может свободно двигаться. Для этого необходимо всего только малость вытянуть, а поле опять воткнуть соединительный провод, которым обустроен датчик. Данный метод монтажа применяется для того, дабы в случае необходимости датчик свободно можно было поменять, не прибегая к вскрытию пола. Рекомендуется устанавливать датчик в высшей части вертикального сечения бетонной стяжки. Это дает возможность получить очень четкие измерения температуры пола.

Заливка стяжки теплого электрического пола

Когда вы окончили установку кабеля и термодатчиков, все это закрепили и провели электропитание, то конструкцию стоит окончить цементной стяжкой. Обычно, толщина ее при укладке на бетонные поверхности составляет около 3-5 см. В этом варианте покрытием пола должны служить кафельная либо каменная плитка, ковровые покрытия, линолеум и так далее. Если реконструируется старенькый пол либо применяется паркетное покрытие, то стяжка должна быть меньше – около 1-2см.

Есть ограничение по мощности для теплого электрического пола. Если материал – паркет, то она не должна подниматься выше 100-120 Вт/кв.м. Ламинированный паркет не должен греться выше 26°C.

Для того дабы укрепить стяжку, лучше применять полимерные армирующие сетки. Стяжка не обязана иметь трещинок. Нагревательный кабель врубается только после того, как стяжка совсем затвердеет.

Итак, если вы приняли решение уложить теплый электрический пол в качестве средства для отопления, то слой жесткой термоизоляции должен быть уложен в границах 30-80 мм, а после цементо-песчаная стяжка должна быть уложена в толщину 5 см. Потом крепится монтажная лента и установка длится по описанным выше правилам. Если укладывается одножильная секция, то стоит соблюдать те же правила, как и для двужильной. Но, когда вы планируете расклад, то учитывайте, что подключаться к терморегулятору должны два монтажных конца секции.

Как избрать и уложить электрический тёплый пол своими руками.

В нашем мире большая часть людей стремится к обеспечению наибольшего комфорта в собственных жильях. А именно это касается обустройства тёплых полов в квартирах либо личных домах, которые служат дополнительным источником тёпла и делают чувство комфорта в жилье. Рассматривая особенности применения тёплого электрического пола, можно отметить следующие:

При использовании тёплого пола происходит равномерное рассредотачивание тепла в помещении.

Если скооперировать функции тёплого пола и радиатора, то от последнего можно избавиться. Это обеспечит дополнительное место в помещении.

Электрический тёплый пол (в отличие от водяного) можно применять в дачных домах, так как его отопительная часть не замёрзнет во время отсутствия владельцев в холодное время года. Так же он еще резвее прогревается и может быть включён вручную, в тот момент когда это будет нужно. Электрический тёплый пол, при использовании в квартирах, станет дополнительным источником тепла зимой.

Укладка тёплого электрического пола не составит огромных заморочек и может быть осуществлена без помощи других без вербования спецом.

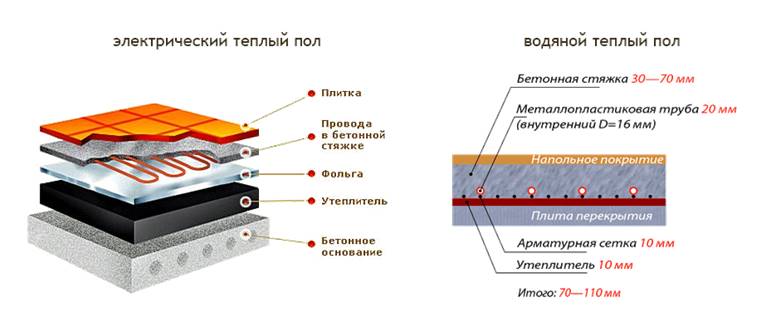

Электрический и водяной теплый пол

Какой электрический теплый пол избрать.

Сейчас существует три вида электрических полов, любой из которых имеет свои особенности. Задаваясь вопросом, какой электрический тёплый пол лучше, разглядим свойства каждого из трёх видов:

Сколько потребляет электрический теплый пол электроэнергии.

В среднем, мощность теплого пола составляет от 0,1 до 0,4 кВт/м2. Эта информацию в неотклонимом порядке указана на коробке и в паспорте изделия. Но для каждого типа тола числа разнятся:

Греющий кабель потребляет в среднем 30 ВТ/метр длины кабеля. В этом случае мощность на один квадратный метр будет зависеть от количества витков кабеля. Обычно укладывают 5 витков на 1 м2, для получения общей мощности 120 Вт/м2.
Потребление электроэнергии теплого пола с нагревательным матом колеблется в спектре от 120 до 200 Вт/м2.
Потребление инфракрасного теплого пола в спектре 150-400 ВТ/м2.

Исходя из перечисленных выше цифр экономичнее применять для подогрева греющий кабель.

Температура электрического теплого пола

Согласно пт 44-01-2003 СНиПа спектр температуры нагрева электрического теплого пола составляет от 26 до 35 градусов.

Температура выше 35 градусов может привести к перегреву всей системы, так же Для вас будет не очень комфортабельно по нему передвигаться.

Минусы электрического теплого пола

Высочайшая цена эксплуатации отопительной системы
Завышенная опасность поражения электрическим током, в особенности во мокроватых помещениях
При неизменном нагреве полов может пострадать напольное покрытие
Нужна особая подготовка основания под укладку теплых полов

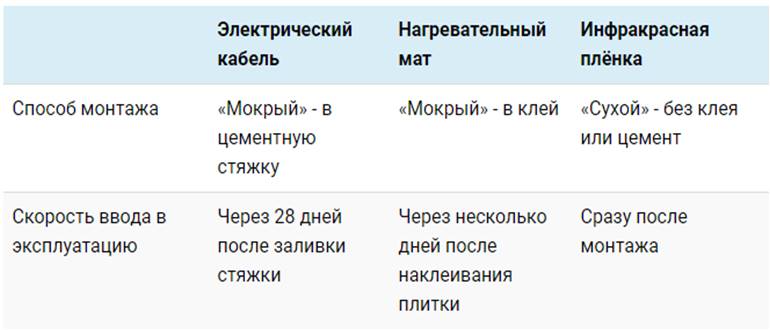

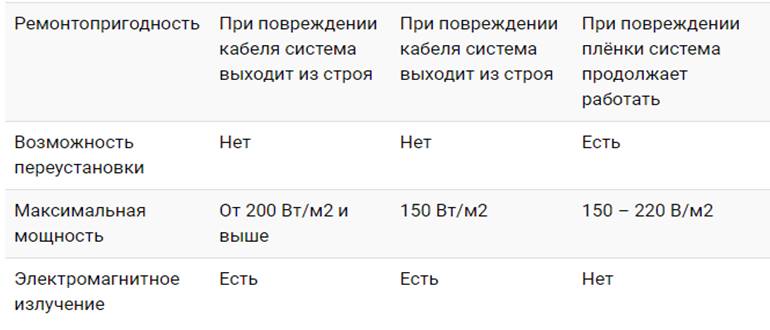

Отличительные и общие характеристики различных типов электрических полов.

Сравнивая три вида тёплых полов можно отметить их следующие общие характеристики:

Температуры в каких вероятна их эксплуатация колеблются от -30 до +70 градусов

Выполнение собственных функций в помещениях с завышенной влажностью

Срок эксплуатации более 30 лет

Укладка электрического теплого пола под плитку, ламинат и линолеум.

1-ый шаг укладки тёплого пола — это подготовка основания. На этом шаге главное условие — минимизировать теплоотдачи. (в подвал дома, или в плиту перекрытия). Для этого нужно применять теплоизолятор — пенопласт. Для утепления пола, находящегося на основании, лежащем конкретно на грунте стоит применять пеноплекс. (гидростойкий пенопласт)

Зависимо от помещения в каком будет улечся тёплый пол, нужно будет применять различную толщину теплоизолятора:

Для пола, лежащего на основании, которое находится прямо над грунтом толщина теплоизолятора 8 см.

Если под помещением с тёплым полом находится тёплый подвал, толщина 4 см.

Для второго и последующих этажей, толщина 2 см.

При укладке тёплого пола в квартире, пенопласт кладётся прямо на плиты перекрытия. Соединения между листами теплоизолятора «проходят» монтажной пеной. В личном доме поверх основания пола делают предварительную цементно-бетонную стяжку, а уже на неё кладут пенополистирол. Если у вас не гидростойкий теплоизолятор, то поверх стяжки следует положить плёнку для влагоизоляции.

Укладка тёплого электрического пола с кабелем.

Различают два вида применяемого кабеля: резистивный и саморегулирующийся:

Резистивные кабели бывают одно и дву-жильные. В одножильных кабелях тепло появляется при ходе тока по жиле. В двухжильных кабелях ток идёт в различных направлениях и нагревательными являются обе жилы.
Саморегулирующие кабели содержат полимер. Он и является нагревательным элементом. Полимер, при перегреве кабеля в одном месте, сам понижает силу тока и уменьшает тепловыделение. По сопоставлению с резистивными кабелями, саморегулирующиеся кабеля более долговечны.

Главное правило при выборе кабеля — это «чем выше мощность, тем больше нагрев».

При прокладке кабеля нужно применять армирующую сетку, которая кладётся поверх теплоизолятора. Укладка кабеля должна происходить по определённой схеме и с соблюдением определённых правил:

Кабель нужно укладывать «змейкой»
Посреди комнаты расстояние между отдельными витками 0,15 м. Вдоль стенок выходящих наружу расстояни 0,1 м, но более 0,06 м.
Расстояние между кабелем и устройством нагрева — более 0,2 м.
Коробка регулировки температуры устанавливается в 0,1-0,3 м от пола.
Неотклонима укладка демпферной ленты вдоль стенок конкретно перед заливкой цемента.
Включить тёплый пол можно только по прошествии 28 дней, во избежании возникновения трещинок в цементе.

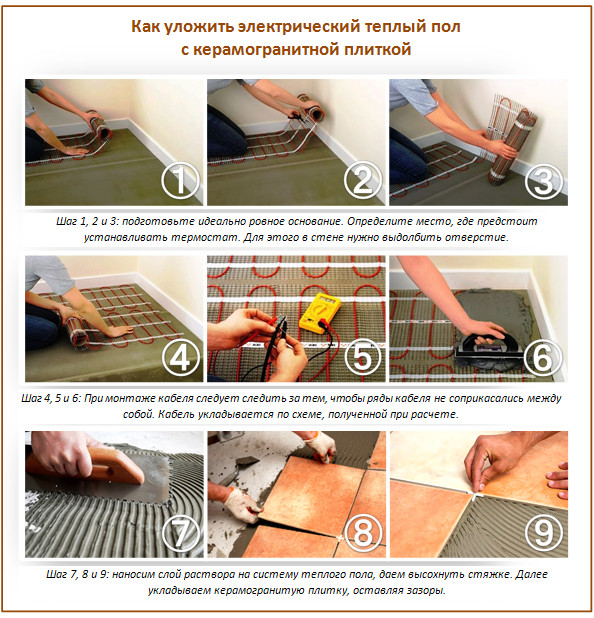

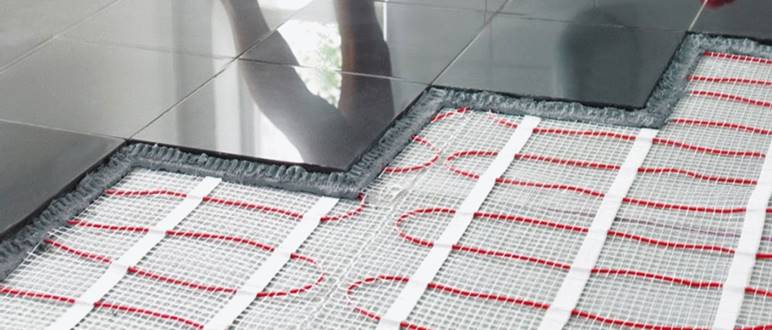

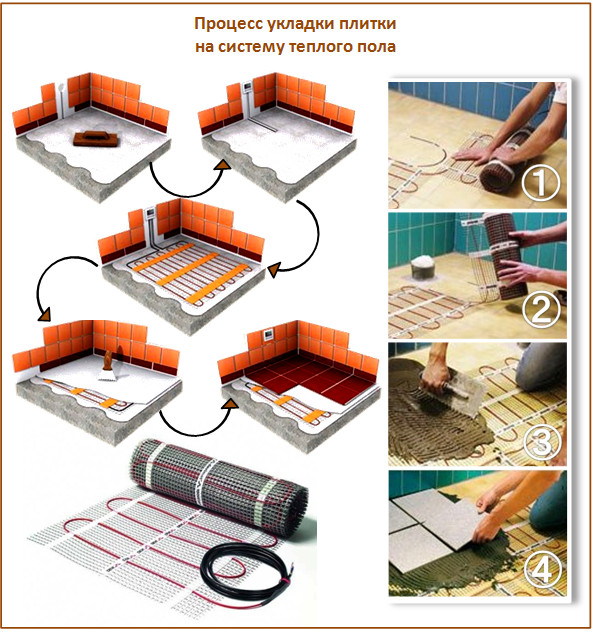

Укладка тёплого электрического пола с нагревательным матом

Осуществляется на предварительную стяжку. Нагревательные маты крепятся с помощью клеевого раствора. Поверх матов укладывают кафельную плитку.

Не повредите кафельной плиткой нагревательные элементы пола!

Установка электрического тёплого пола с инфракрасной плёнкой

Более прост и не просит подготовительных работ. Довольно разложить рулоны по нужной поверхности и сверху уложить напольное покрытие.

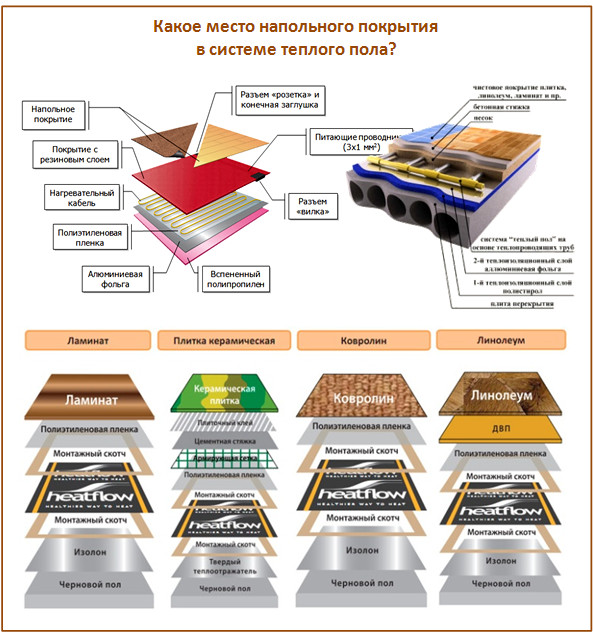

Какое покрытие избрать для тёплого пола: как не допустить ошибок

Теплый пол замечателен в плане борьбе со сквозняками, сыростью и холодом у ног, не правда ли? Но сама установка системы теплого пола не так сложна, как верный подбор для нее напольного покрытия. Ведь важен не только лишь тактильны комфорт для ног, но и безопасность для здоровья, согласитесь. Потому предлагаем для вас тщательно разобраться, что можно, а что нельзя класть на водяные трубы либо инфракрасную пленку, и какие у этого всего последствия.

Система тёплого пола: греет либо делает комфорт?

Прежде всего напомним для вас, что «теплый пол» вначале был сотворен для комфорта, а не как отдельный отопительный элемент. Так, даже в СНиПах указывается, что температура поверхности такового пола не должна превосходить 29°С. А для водяного пола она не должна превосходить 50°С.

Так, забугорные производители напольных покрытий также нередко предупреждают, что не следует нагревать ламинат более 85 градусов по Фаренгейту. В переводе это – 29,44°С. Но, температура самого теплого пола не равна температуре уложенного ламината. И ламинат подходит только тот, то шириной до 7 мм. Чем толще – тем ужаснее будет пропускать тепло.

А сейчас – мало физики. От теплых полов в личном доме либо квартире нужна всего одно: давать на каждый квадратный метр тепла больше, чем на эту же площадь теряет помещение. А вот у финальных — коэффициент теплопроводимости различный, и на конечный итог они оказывают влияние по-своему. Так, глиняная плитка проводит тепло еще лучше ламината либо паркета, а ковролин – ужаснее всех.

Видео: как подобрать напольное покрытие для тёплого пола

В особенности осторожно необходимо выбирать напольное покрытие для водяного пола – его температуру не так просто регулировать. Например, если вы случаем перегреете электрический либо инфракрасный теплый пол, его легко стремительно остудить резвым отключением, а вот вода в трубах способна оставаться жаркой достаточно длительно. А за этот период времени тот же паркет может успеть совсем испортиться изнутри.

Но, если полы у вас на дому так холодные, что даже на ковролин наступать неприятно, тогда система теплого пола под ним все-же целесообразна. Только перед тем как укладывать поверх ковролин, непременно узнайте о его составе.

Таким макаром, дабы не сплоховать, предлагаем для вас брать материалы исключительно в испытанных местах, к примеру мы для вас советуем интернет-магазин «Гипострой» — http://www.gipostroy.ru/catalog/category/napol-nye-pokrytiya, тут для вас предложат большой ассортимент напольных покрытий по неплохим ценам. Только учтите, что неважно какая система теплого пола поначалу точно рассчитывается, и только позже устанавливается. И теплопроводимость финального материала пола берется во внимание прежде всего.

Увлекательный момент: чем больше в материале клея, тем меньше температура оказывает свое негативное воздействие.

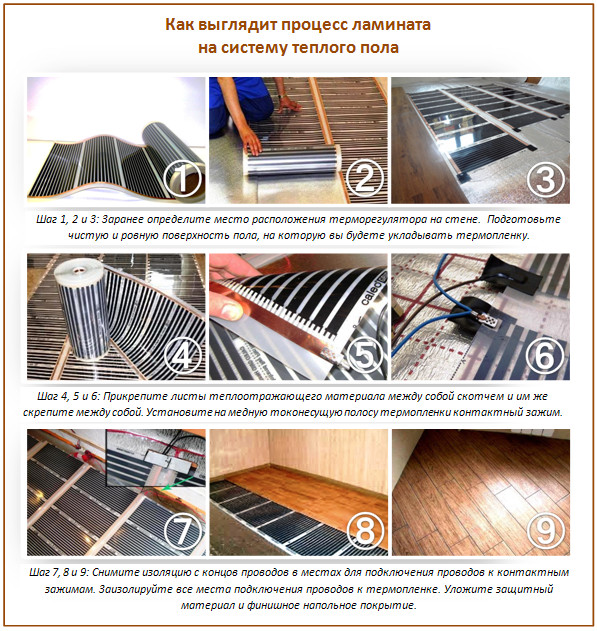

Ламинат : всегда ли неопасно?

А вот тут появляется феномен: большая часть производителей ламината указывают на собственной продукции, что ее нельзя применять с теплым полом, а вот производители пленочного не только лишь разрешают, но и советуют. А вот у ламината, специально созданного для таковой системы, теплопроводность высочайшая. Т.е. это ламинат со особым эмблемой.

Все дело в материале. Так, укладывать на пленочный теплый пол нельзя ламинат, у которого более пористая структура, а влагоотталкивающая либо связывающая пропитка не стойки к неизменным циклам нагревания и остывания. Если все таки положить таковой ламинат – он скоро растрескается и станет расходиться по швам.

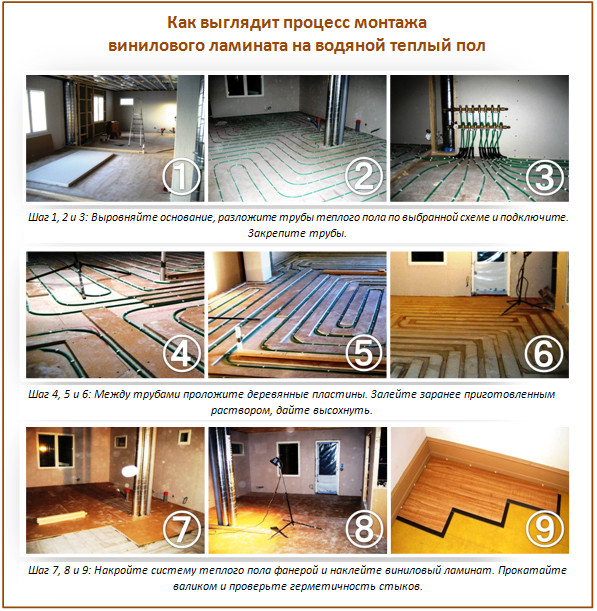

Можно класть ламинат и на водяной теплый пол. Принципиально только приобрести специальную для этого подложку, сам ламинат нужен не ниже 32 класса, а нагрев отрегулируйте до 30°С. После укладки включите систему, а переходные планки поставьте только через две недели. Только сфотографируйте закрепленные трубы теплого пола еще перед заливкой стяжки, по другому плотнику будет тяжело позже разобраться, куда сверлить.

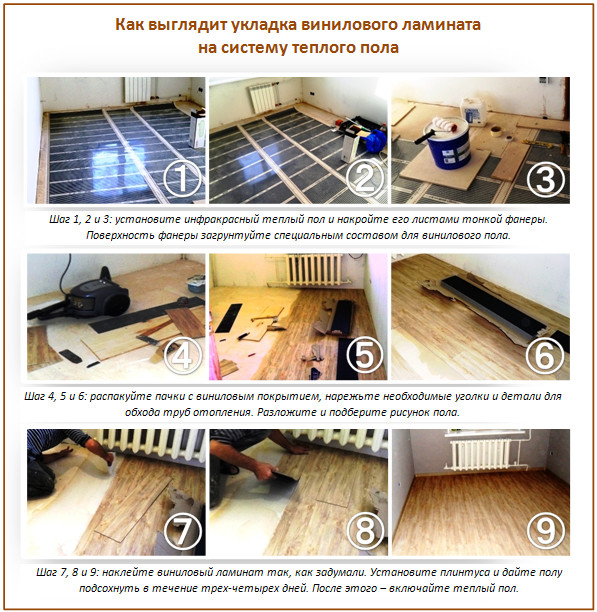

Хотя обычно под ламинат делают не водяной теплый пол, а под пленочный. При этом сам инфракрасный пол класть необходимо прямо на подложку – а не под нее. Вот так:

А сейчас — об угрозы. Вот чем плох миф о том, что можно приобрести самый обычный и дешевенький ламинат и уложить его на систему теплого пола: в данном случае сейчас никто не застрахован от отравления. Хоть какой ламинат, даже в холодном состоянии, выделяет маленькое количество метаналя из доски МДФ – в границах разрешенной нормы. А вот при нагреве выше 26°С этот процесс идет уже в два, трижды резвее. И в плохо открытом помещении с таким полом человек может ощутить истинные симптомы отравления: мигрень, тошноту и воспаление дыхательный путей. Вот почему принципиально кропотливо подбирать напольное покрытие – для вас ведь не нужен в своем доме «тихий убийца»? Ведь ни один производитель не понесет ответственности за то, что вы использовали его продукт не по предназначению. Не было ведь марки на ламинате, разрешающей его класть на теплый пол? Означает, и класть было нельзя.

Древесная порода

Так, натуральные древесные полы можно нагревать от систем только до 27°С. От более больших температур рассохнется хоть какое дерево. Просто заблаговременно отрегулируйте систему обогрева таким макаром, дабы уровень не превосходил 2/3 всей мощности. В любом случае, сходу после укладки на полную включать обогрев нельзя – только равномерно, в течение нескольких дней.

Также будьте внимательны при выборе ДВП в качестве подложки (например, под ПВХ-пленку). К примеру, в Рф создают таковой вид, как мягенькая ДВП. Она экологична, обладает высочайшей удельной емкостью (2,3 кДж/кг*К) и низкой теплопроводностью (0,042 Вт/м*К). Это – восхитительная подложка на холодный бетонный и совсем неприменимый слой между системой теплого пола и напольного покрытия.

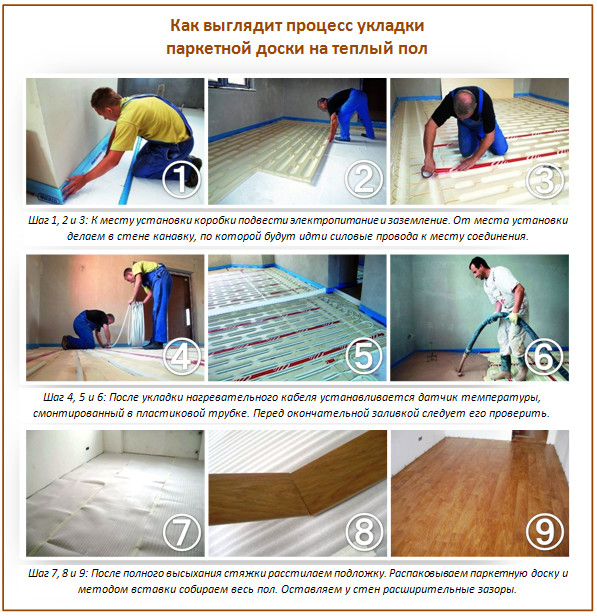

Паркетная и инженерная доска

Современную инженерную доску для системы теплого пола применять можно, но только сам пол сильно греть не сумеет. Но и такая практика в строительстве существует. Берите ту, что не толще 16 мм, и шириной менее 150 мм. Так она прогреется еще лучше. Также можно применять инженерный паркет. Стоимость – в границах 2500-3000 р.

Паркетная доска тоже подходящий вариант, только укладывать его необходимо только плавающим методом:

В выборе паркетной доски для этих целей дайте предпочтение той, что покрыта маслом, а не лаком. Подходит для теплого пола и клеевая пробка, шириной 4 мм.

Глиняная плитка: развеем легенды

Более подходящее напольное покрытие из всех имеющихся – это глиняная плитка. Она фактически на все 100% экологична и просто переносит бессчетный циклы нагрева-холода.

Но и некоторый минус у плитки и керамогранита тоже есть. Дело в том, что очень осязаемое тепло совсем не так полезно для ног, как это время от времени желают представить производители. Да, для тех, кто нередко зябнет и получат простуду от 1-го только касания ногой холода – это выход. А вот в детскую его совсем не непременно устанавливать. Ведь подрастающее поколение подвижно, быстро и при 18°С ощущает себя замечательно. А вот в оранжерейных критериях детки хворают почаще, все они время раздражены и стремительно устают. Просто проведите когда-нибудь опыт.

Если же глиняная плитка вас устраивает как покрытие для теплого пола больше всего, вы сможете отделать ею все полы в квартире. Просто хорошо подобрать набросок: под дерево, камень либо определенный набросок. А вот сам процесс укладки:

Не считая того, такая температура благотворно оказывает влияние на размножение многих видов микробов, так что и локальный климат скоро также не будет здоровым. Непопросту в дошкольных учреждениях Канады теплые полы и совсем запрещены, а во Франции их внедрение ограничено. Вот почему не стремитесь выполнить пол конкретно теплым, с температурой 30°С – довольно его выполнить комфортабельным, и уплотненная доска этому только поспособствует.

Престижные необыкновенные покрытия: в чем преимущество?

Но рядовая плитка также плоха тем, что летом она все равно прохладная, и ходить по ней с босыми ногами неприятно. Чего не скажешь о современной ПВХ плитке – стоит она не недешево, смотрится эффектно, и отлично греет и без подпольных труб. А с системой теплого пола – еще лучше. И, в то же время, летом по такому покрытию ходить тоже приятно.

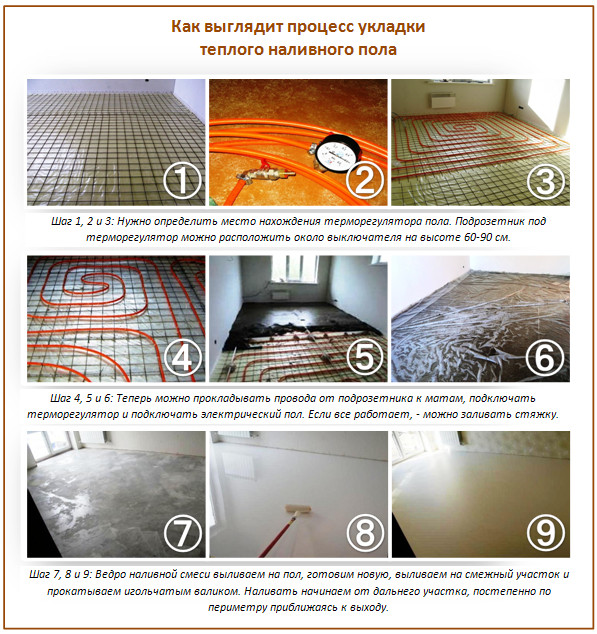

Отлично также поднимают тепло от системы современные наливные полы – их даже можно выполнить с престижной 3D технологией. Процесс монтажа тоже довольно прост:

Также неплох натуральный камень и он вправду сейчас возникает даже в квартирах.

Какое напольное покрытие точно не подходит?

Ни при каких обстоятельствах нельзя применять материалы которые не совместимы с теплым полом. И производители не напрасно пишут об этом на собственном товаре. К примеру, тростниковый паркет использовать нельзя – испортится сходу. Ни тростниковый паркет, ни тростниковый ковролин. И совершенно плохо переносит нагрев традиционный паркет – он рассыхается с течением времени и образует серьезные щели. Обыденный линолеум мы для вас также не советуем применять.

Дело ведь не только лишь в том, что тот ламинат либо паркетная доска от тепла стремительно рассохнутся, но и в том, что таковые могут при определенных критериях выделять вредные вещества в воздух. Вот почему, к слову, всегда экологичнее то напольное покрытие, которое создано для теплых полов. При этом лучше то, которое не просто допускает такую эксплуатацию, а конкретно рекомендовано для нее. И это принципиально.
