Как укладывать тёплый пол электрический под плитку

Разработка теплого электрического пола под плитку

Если у вас есть малые познания в плане домашней электрики, большая часть монтажных работ можно делать без помощи других.

При всем этом не следует забывать о технике безопасности создавать отменно все операции, дабы после не переделывать.

В статье вы узнаете о том, как создавать укладку теплого электрического пола под плитку, а под конец чтения вы можете без помощи других создавать весь установка.

Разновидности теплого электрического пола

1. Греющий кабель – самый пользующийся популярностью тип электрического пола, совершенно сочетающий внутри себя долговечность в плане эксплуатации и доступность по цены. В роли нагревательного элемента используют одиночный кабель с высоким сопротивлением, который конвертирует ток в тепло. Устройство системы дает возможность заливать поверх нее стяжку из бетона, которая в предстоящем будет играть роль термический подушки.
2. Нагревательные плиты – они могут быть и конвекционными, и инфракрасными, но КПД практически однообразный, как и политика цен. Главное достоинство таких изделий – простота установки, так как плиты выпускают в комфортных рулонах, которые можно размотать, закрепить на базе и подключить к сети.
3. Пленка – нагревательный элемент в виде тонкой пленки очень популярен при установке древесного пола, и плюсы в том, что это практически невесомая и узкая продукция, которая не вызывает заморочек при установке, хороший КПД, большой эксплуатационный срок. Но, к несчастью, положить бетонную стяжку на пленку нельзя, так как это нарушает работу нагревательных пластинок.
4. Стержневые маты – безупречный материал конкретно под плитку. Такие конструкции выдерживают гигантскую нагрузку, устойчивы к коррозии, прослужат очень длительно. Даже при поломке 1-го стержня, другие системные элементы продолжают исправно работать.

Под плитку в эталоне следует укладывать греющий электрический кабель, маты либо нагревательные плиты, но точно не пленку, которая просто не выдерживает вес стяжки из бетона.

Подробности

Поэтапная установка

Материал избран и приобретен, а еще куплены расходники и консистенции, инструменты. Настало время выяснить, как делается установка электропола под керамику.

Составление электрической схемы

Ни один установка не делается без первичного составления схемы, на которой должны быть отмечены:

Защитные элементы.
• Коммутационные элементы.
• Сечение силового провода.
• Тип и число нагревательных частей.
• Точка для подключения.

Перед тем, как выполнить схему, следует выяснить обо всех признанных правилах монтажа электрического теплого пола под плитку:

1. По общей площади монтажа нагревательные элементы не должны быть на дистанции меньше 10 см от стенок.
2. Следует заблаговременно знать о том, где будут предметы мебели, которые препятствуют термический отдаче, что приводит к перегреванию проводников.
3. Кабель либо плиты могут быть уложены на искосок, и это помогает снижать число затраченного материала, а еще акцентировать внимание только на тех местах, где будет нагревание, обминая «мертвые» зоны.

Дальше схему стоит перенести на бумагу. Проф компании по электрическому монтажу проектируют домашние сети средством особенных программ на ПК, но для собственноручной укладки теплого пола хватит и обыденного эскиза.

Как высчитать материалы

При расчете от основного значения отымите те места, на которых можно установки будут стоять предметы мебели. Но как выяснить мощность теплого пола под керамику и число нагревательных частей? Для этого используйте формулы и принятые значения. Средняя мощность такового пола на квадратный метр составляет около 140 Вт, но в случае, если помещение утепление отменно, тогда и показатель можно уменьшить до 90 Вт на квадрат. Выбрав мощность уложенного кабеля, ее принципиально помножить на рабочую площадь. Например, 10 м 2 *90 Вт/м 2 =900 Вт, либо 0.9 кВт. Изберите мощность 1-го метра кабеля, хватит и 20 Вт/м, и поделите общую мощность на таковой показатель (900 Вт/ 20 Вт/м=45 метров). Таковой показатель и является общей длиной нагревательного кабеля для того, дабы обогревать 10 квадратов площади. Если взять мощность 1-го метра больше, то и общее показание получится выше, а означает, возрастет стоимость материала. Устройство электрического пола нуждается в надежном фиксировании, и поэтому кроме кабеля/мата для нагревания следует приобрести монтажную клейкую ленту, с которой комфортно прикреплять нагревательный элемент на всякую поверхность.

Подготовка поверхности

Шаг подготовки самый тщательный, который просит много сил и времени, и для подготовки рабочей поверхности необходимо:

• Удалить напольное старенькое покрытие, будь то доска из древесной породы, плитка, ламинат либо обыденный линолеум. Очищение следует делать до бетонной поверхности.
• Если поверхность из бетона под старенькыми полами неровная, то с помощью заливки малого количества раствора из бетона (хватит толщины в 3 см), ее стоит выровнять. Этот вариант предварительный, и поэтому основная цель не краса, а ровненькая гладь.
• Уберите и маленький, и большой мусор с пола.

При обустройстве стяжки следует держать в голове о сетке из металла, так как без нее бетонная поверхность пойдет трещинками и как результат, пол начнет проседать.

Укладка слоя термический изоляции

1. Растяните рулон по всей комнате так, дабы он входил на стенки на 10-15 см.
2. Если у материала с одной стороны клейкий слой, то можно сходу наклеить его на бетонную поверхность.

1. Укладывать материал стоит встык, без зазоров.
2. Заклеивайте соединения скотчем для термический изоляции, который с одной стороны покрыт фольгой.
3. Опять проверьте площадь, которая покрыта термический изоляцией на наличие зазоров.

Электрические теплые полы под плитки своими руками делать нетрудно. Изоляции пола из бетона идеальнее всего использовать вспененный целофан, с дополнительным слоем фольги. Не стоит растрачивать излишние средства, и поэтому экономичным вариантом будет использование материала с фольгой, которая расположена только с одной стороны. Со 2-ой для удобства работы должен быть слой с клеем.

Укладка сетки из металла

Не армированная и железная сетка нужна в роли базы, на которую после будут уложены нагревательные элементы. Сетка, равно как и слой термический изоляции, устанавливают на пол в комнату, но без нахлеста на стенки. Прикреплять ее на бетон через теплоизолятор не стоит, следует только уложить на пол. Брать покрытое цинком драгоценное изделие либо из нержавейки тоже не стоит – подойдет очень обычная сетка из металла. Пошаговый план:

• Обусловьтесь с местом, где будет стоять температурный датчик. Как правил, это около выключателя, что очень комфортно при монтаже и будущем эксплуатировании.
• Делать штробу от места монтажа термостата до точки на полу, где будет температурный датчик.
• Укладывать кабель и датчик от него вовнутрь гофры, а ее расположить снутри штробы.
• Зафиксируйте гофру средством дюбель-зажимов из пластика, т.е. «елочек».
• На конец гофры, где стоит температурный датчик, нанесите чуток герметика, и это необходимо для того, дабы датчик был неопасным и в него не попадал бетонный раствор.

Использование гофры принципиально, ведь это упростить подмену температурного датчика, если он сломается.

Установка штроб и температурного датчика

После операций, которые описаны выше, можно начать укладку нагревательных частей, будь то кабель теплолюкс либо же электрические плиты.

Направьте внимание, что до укладки и крепления нагревательных частей стоит инспектировать его внутренние сопротивление, применяя обыденный мультиметр. Номинальные значения прописаны в паспорте производителя на устройство.

Если значение внутреннего сопротивления не прописано в паспорте, то запишите все без помощи других после проведения замеров. Это помогает ориентироваться в исправности системы в дальнейшем.

Установка нагревательных частей

1. Для укладки электрического теплого пола под плитку с внедрением кабеля, его следует растянуть по общей поверхности равномерными зигзагами. Электрический кабель смотан в бухту, с которой можно его сразу устанавливать на сетку из металла.
2. После нового витка, кабель прикрепите к сетке из металла кабельной стяжкой через каждые 0.2 метра.
3. Дистанция между витками должна быть не меньше 10 см.
4. Боковые витки должна быть расположены не меньше 15 см от стенок.
5. Самый пользующийся популярностью способ укладки – «змейка», но время от времени применяют и «улитку» либо «спираль». Уточним сходу, что выбор рисунка доступен только если применять электрокабель, а плиты укладывают идиентично, прямо и встык.

Не перетягивайте кабель хомутами, так как это способно привести к повреждению изоляции и резвому выходу из строя, а после заливки конструкции под плитку своими руками. Довольно только затянуть хомут из пластика, а когда вы почувствуете 1-ое усилие, то бросить.

Прокладывание кабеля

Укладка матов – наименее долгий процесс, чем прокладывание кабеля. Этому поспособствует комфортная и готовая к использованию конструкция, где нагревательный элемент закреплен на тонкой сетке. Процесс делается в 3 шага:

Разверните рулон по общей площади комнаты.
• Фиксация полос с матами между собой средством стройскотча.
• Финишная проверка сопротивления и подключение системы до промышленных сетей.

Дабы не было поломок, минимизируйте передвижения по расстеленным и закрепленным матам, на основании бетона. Неверное движение приведет к повреждению частей нагревания, а после начнут выходить из строя целые секции.

Укладка электрических матов

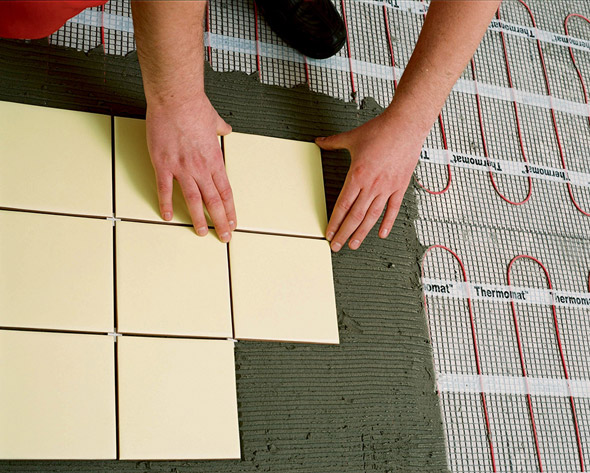

После того, как готова электрическая часть системы для подключения и предстоящему эксплуатированию, можно начать заливку раствора из бетона на теплом полу. Некоторые управления по установке электрического пола советуют делать толщину стяжки для кабеля – не меньше 5 см, а для матов не меньше 3 см. Но можно приобщить данные показания, и с 2-мя видами нагревательных частей делать стяжку 5 см, дабы после без усилий укладывать кафель либо плитку. При грамотной термический изоляции этого будет довольно.

Нужный совет! При установке электрического пола лучше использовать не раствор бетона, а необыкновенную клеевую смесь для плитки. Из преимуществ выделим, что он быстрее просыхает и не уменьшит высоту помещения.

1. Сделайте раствор, соединяя все составляющие в пропорциях, прописанных на упаковке. Следует пристально смотреть за количеством воды, так как плитка не ляжет на очень водянистый раствор.
2. Нанесите незначительно раствора на пол фигурным шпателем, а после растяните смесь таким макаром, дабы она покрыла все нагревательные элементы. Толщина электрического теплого пола даже при монтаже кабеля будет не очень видна в соотношении с высотой помещения.
3. Наносите новый слой, один за одним, пока толщина стяжка не достигнет 5 см. пристально смотрите, дабы не образовались кармашки и воздушные пробки.
4. Постарайтесь не зацепить кабель либо маты шпателем под плитку – края очень острые и можно неприметно попортить изоляцию.
5. Спустя день после укладки затирайте швы, включите системы для проверки не меньше, чем через 4 денька, когда стопроцентно просохнет клеевой состав.

Использование фактурного шпателя принципиально, так как кафель либо плитка могут отстать спустя пару месяцев. Укладывать плитку стоит за один раз, так как раствор стремительно засохнет.

Заключение

Теплый электрический пол под плитку в ванной – нетрудная, но при всем этом тщательная работа, которая нуждается в определенном навыке работу и с электроэлементами, и с материалами для отделки. По этой причине будет нужно малый опыт в строй работах, а еще при всех видах электромонтажных операций стоит держать в голове про главное правило мастеров – без излишней необходимости не стоит работать под напряжением.

Как своими руками смонтировать теплый электрический пол под плитку – выбор системы подогрева и разработка укладки

Многие предпочитают отделывать пол в ванной комнате, коридоре либо кухне глиняной плиткой. Кафель, но, покрытие холодное, и ходить по нему с босыми ногами неуютно. Но отрешаться по этой причине от керамики не стоит, есть хороший выход – электрический теплый пол под плитку. Система служит не только лишь для обогрева полов, но и дополняет центральную систему отопления. Теплые полы неподменны в домах, где есть мелкие малыши.

Теплый пол электрический под плитку укладка

Теплые полы имеют массу плюсов. Но как верно устроить электроподогрев? Трудно ли уложить кабель либо маты своими руками? Об этом речь пойдет в статье.

Какой тип пола избрать?

Система электрических теплых молов имеет следующие модификации:

• Греющий кабель;
• Маты;
• Пленочный пол;
• Стержневой пол.

Посреди плюсов кабеля можно именовать низкую цена и возможность задерживать тепло даже после отключения системы, что позволяет сберегать электричество. Но электрический теплый пол под плитку имеет пониженную степень электробезопасности, разработка его монтажа более непростая и просит четкого расчета длины кабеля. Этот тип электроподогрева полов в большинстве случаев применяется в ванной комнате.

Термоматы – это на самом деле улучшенный кабель. Маты бывают инфракрасные и конвекционные. Удобство последних состоит в том, что греющий элемент закреплен на сетке из стекловолокна. Установка матов намного удобнее, чем кабеля, все что необходимо, это приобрести рулон нужного размера. Не считая того, стяжка не неотклонима и установка происходит в слой плиточного клея. Укладка таких теплых полов рекомендуется под плитку либо керамогранит.

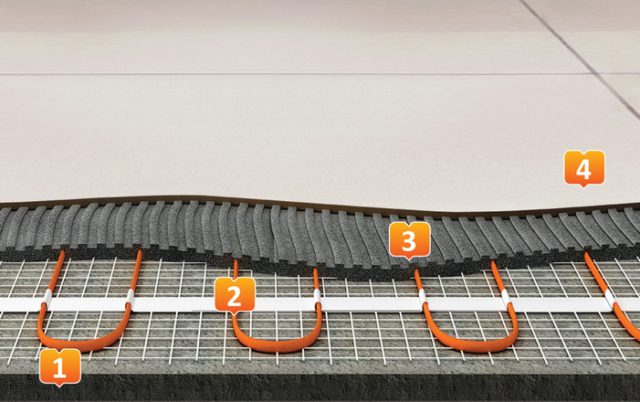

Пирог теплого пола под плитку на базе нагревательных матов: 1 — Разглаживающая предварительная стяжка, 2 — Нагревательные маты, 3 — Плиточный клей, 4 — Кафель либо керамогранит

Инфракрасный обогрев более подходит для древесной поверхности (ламинат, паркет). В нем применяются особые греющие стержни, которые параллельно подсоединяются к силовым проводам.

Подготовка к монтажу теплого пола

Установка любого типа теплых полов начинается с подготовки основания. Как кабель, так и маты укладываются на ровненькую, чистую поверхность. 1-ое, что необходимо выполнить, демонтировать старенькое напольное покрытие, удалить с него остатки краски, лака, пыли и грязищи. Если имеются какие-либо недостатки, выпуклости, нужно выполнить предварительную стяжку. Ее толщина может составлять от 30 до 70 мм. Какой тип стяжки избрать, решать для вас. К примеру, цементно-песчаные смеси могут высыхать до 4 недель. Если необходимо выполнить пол в ванной как можно резвее, то лучше тормознуть на самовыравнивающихся консистенциях. Перед тем, как заливать пол, на стенках на предполагаемом уровне стяжки крепится демпферная лента.

Расход плиточного клея на 1м2 для плитки – как его высчитать, от чего зависит и нормы расхода от производителей

На рисунке процесс монтажа разглаживающей предварительный стяжки

Почему к поверхности предъявляются настолько высочайшие требования? Дело в том, что если разработка будет нарушена и нагревающий кабель упрется в какую-либо выпуклость на основании и прогнется, может случиться его пробой, что приведет к выходу из строя всей системы теплых полов. Устранение проблемы, естественно, повлечет за собой массу усилий и новых денежных вливаний, так как ремонт своими руками очень сложен, а иногда вообщем неосуществим.

После того, как основание выровнено, составляется схема подключения системы обогрева пола под глиняную плитку. На схеме отмечается шаг, с которым будет выполняться укладка греющего кабеля либо матов. Схема должна учесть следующие моменты:

1. Отступ от стенки должен составлять минимум 10 см;
2. Там, где будет стоять мебель либо другие крупногабаритные предметы, которые сделают труднее теплопотерю, теплый пол не устанавливается;
3. Элементы обогрева можно укладывать в любом комфортном направлении. Обогреваться должны только нужные участки.

Количество материалов, кабеля либо термомата, рассчитывается исходя из полезной площади ванной и требуемой мощности. Закрепить систему теплых полов на стяжке можно при помощи монтажной ленты.

Принципиальным моментом является выбор места в стенке, где будет установлен термостат. По мере надобности делается отдельная проводка для подключения системы теплых полов. Разработка просит также для схожих устройств отдельного вывода из щита электропитания.

Когда все перечисленные предварительные работы завершены, можно приступать к укладке под плитку теплых полов.

Укладка электрического теплого пола

1-ый шаг на шаге монтажа – термоизоляция поверхности. От того, как отменно утеплено основание, зависит эффективность и экономичность системы теплых полов. Спецы советуют применять в качестве теплоизолятора фольгированный пенофол. Кусочки стелятся впритирку друг к другу, а соединения проклеиваются фольгированным монтажным скотчем. Для улучшения термоизоляции помещения пенофол должен на несколько см входить на стенки. Если вы используете пенополистирол либо полипропилен, учтите, что высота комнаты уменьшится.
