Как укладывать пленочный теплый пол

Прогресс не стоит на месте — совершенно не так давно о теплом поле еще никто ничего не знал, а сейчас он стал быстрее нормой, чем исключением. Его обустраивают в квартирах и домах, при этом он может играть роль как дополнительного отопления, так и основного. У схожих систем есть масса преимуществ. Мы поведаем для вас о том, как верно смонтировать инфракрасный теплый пол под плитку и о аспектах укладки пленки.

Почему конкретно инфракрасный пол?

Существует некоторое количество видов системы теплый пол:

• Водяной.
• Электрический кабельный.
• Инфракрасный.

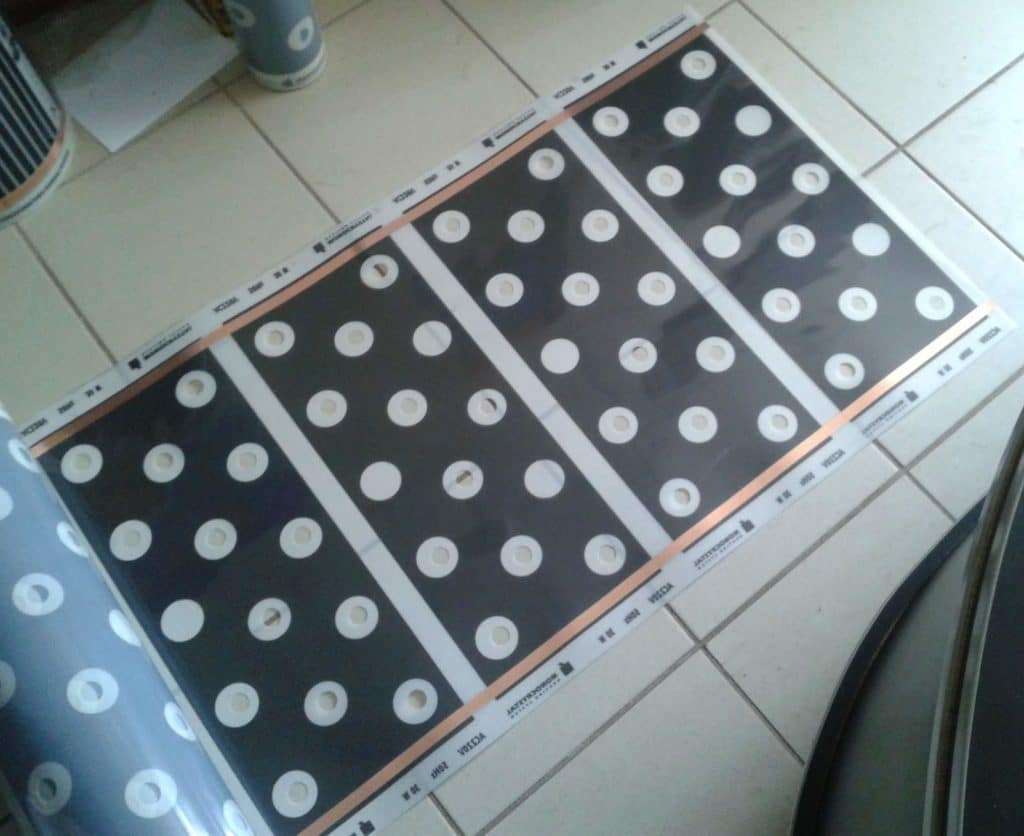

Инфракрасный теплый пол — лучший вариант под глиняную плитку
Инфракрасный теплый пол — лучший вариант под глиняную плитку

Самый высочайший коэффициент полезного деяния, удобство использования и малый расход энергии конкретно у инфракрасного пола. Он стремительно и отлично нагревает поверхность, передавая ей тепло не конвекцией, а излучением. Инфракрасный пол представляет собой узкую, но крепкую пленку, которую просто укладывают на поверхность.

Восхитительным свойством пленочного пола является возможность сочетания его с глиняной плиткой. Данный нагреватель можно применять в ванной комнате, прихожей, туалете, на кухне. Для вас не надо покрывать пленкой всю поверхность комнаты — довольно проложить ее только в тех местах, где вы ходите (к примеру, до выхода из ванны и унитазом).

В режиме неизменной работы инфракрасный пол потребляет электроэнергию приблизительно 20 минут в час . Он стремительно прогревает поверхность и отключается, а плитка еще длительно хранит тепло и дает его в воздух. По мере остывания поверхности пленка подогревает ее, но на это расходуется совершенно не много электричества.

Плюсы инфракрасного пола

Какими плюсами обладает инфракрасный пол? Он совершенно подходит для маленьких помещений.

Направьте внимание: большие комнаты идеальнее всего отапливать водяным полом, подогреваемым газом либо жестким топливом. Отопление только электричеством выходит довольно дорогим.

Перечислим главные плюсы:

• Длина инфракрасной волны составляет 5-20 микрометров — это значит, что она свободно проходит через плитку и нагревает не только лишь поверхность пола и стяжку, но и стоящие на нем мебель и предметы.
• При подогреве пола инфракрасным излучением температуру в комнате можно смело понизить на 3-7 градусов по сопоставлению с обычным радиаторным. Например, если вы привыкли, что у вас в комнате должно быть всегда 25 градусов, то при теплом полу смело можно держать 20. Вы будете полностью комфортабельно себя ощущать, в комнате не пересохнет воздух, а энергозатраты свалятся.
• Инфракрасный пол делает вторичную конвекцию, нагревая стоящие вблизи предметы. Из-за этого помещение прогревается резвее и равномернее.
• В помещении не будет круговорота пыли, как при классическом батарейном отоплении. Если в комнате стоят радиаторы, то они засасывают холодный воздух снизу, потом он прогревается и движется вверх, проходит у потолка и движется вниз у обратной стенки. Как само движется и пыль. Теплые полы действуют по другому принципу, потому пыль не будет повсевременно подниматься в воздух.
• Электромагнитное излучение от пленки мало — оно существенно слабее, чем у традиционных кабельных полов.

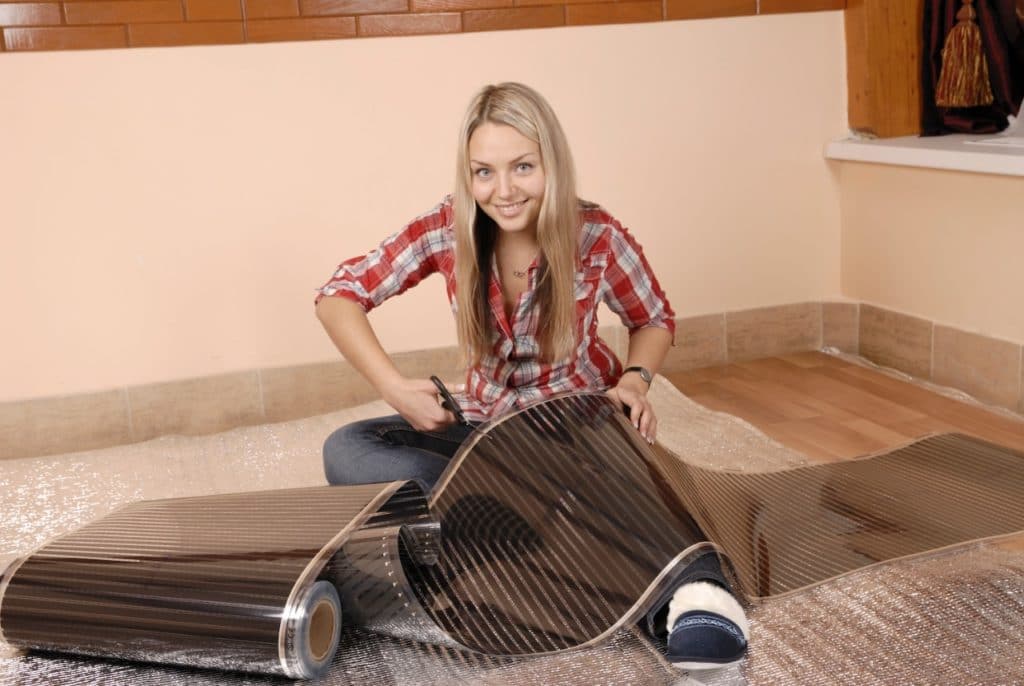

При укладке пленочного теплого пола не доходите до стенок и не стелите его под мебель
При укладке пленочного теплого пола не доходите до стенок и не стелите его под мебель

Также к плюсам можно отнести ионизацию воздуха — в нем появляется в 2-3 раза больше отрицательно заряженных ионов. Спецы говорят, что ионы благоприятно влияют на здоровье человека.

Виды монтажа

Существует два метода монтажа пленочного пола:

Сухой установка применяется в сочетании пленки с ламинатом, линолеумом, ковровым покрытием. Влажный — в купе с глиняной плиткой, искусственным камнем, стяжкой и др. Нас интересует конкретно влажный установка, так как мы рассматриваем вариант обустройства пленочного пола под плитку. Принцип укладки прост — на приготовленное ровненькое основание расстилается пленка, а потом на нее приклеивается плитка.

Сухой установка

Итак, вы приняли решение установить пленочный теплый пол под плитку. Выше мы обрисовали один из методов сухого монтажа, но он не предугадывает вариант укладки глиняной плитки. Но все таки можно уложить ее сухим методом. Делается это в несколько шагов:

• Подготовка основания. Нужно отменно выровнять поверхность — на ней не должно быть перепадов, наплывов, выбоин, дабы пленка не порвалась. Если поверхность в нехорошем состоянии, то рекомендуется покрыть ее новейшей стяжкой. Потом делается гидроизоляция из обыкновенной полиэтиленовой пленки, уложенной внахлест. Советуем для вас проклеивать швы скотчем.
• Укладка теплоизолятора . Сверху на гидроизоляцию укладывается слой теплоизолятора. Его задачка — не давать теплу уходить вниз и греть потолок соседям либо подвал. Можно применять традиционный изолон.
• Укладка пленки. Пленка раскладывается по поверхности с таким учетом, дабы она не доходила до стенок на 15-20 см. Нельзя допускать, дабы различные пластинки накладывались друг на друга. Также не рекомендуется укладывать ее под мебель — она стремительно рассохнется и выйдет из строя. Потому заблаговременно прокрутите в голове где у вас будет стоять шкаф и диванчик.

• Укладка защитной пленки. В ее качестве применяется традиционная полиэтиленовая двойная пленка.
• Укладка листов гипсоволокна, OSB либо стекломагнезии . Данные плиты отлично выдерживают нагрузку и не просаживаются, при всем этом делают лучшую базу для наклейки глиняной плитки. Укреплять их к полу следует дюбелями, но при всем этом они не должны пробивать поверхность греющей пленки. Для вас необходимо будет расчертить и верно уложить ее. Допускается промежутки между листами инфракрасной пленки в 10-15 см — этого полностью довольно для неопасного крепления. Плиты не должны доходить до стенок на 10-15 мм — это нужно для температурного расширения.
• Сверху на плиты укладывается глиняная плитка на обыденный клей . Она также не должна соприкасаться со стенками — оставьте зазор в 10 мм. После окончания работ вы просто закроете его плинтусом.

Вот так смотрится слой при сухой укладке инфракрасного пола
Вот так смотрится слой при сухой укладке инфракрасного пола

Достоинство сухого метода в том, что пленка не подвергается прямому контакту с жестким клеем. Это продлевает срок ее службы на 20-30 процентов. Но есть один аспект — толщина такового слоя с плитами может доходить до 5 см, что не всегда приемлемо.

Направьте внимание: сухой метод монтажа дороже мокроватого, так как для вас придется потратиться на плиты и теплоизолятор. Вы гарантировано не повредите греющую пленку, но вот ремонт подобного мультислойного пирога будет затруднен.

Влажный установка

Это традиционный метод укладки, который применяется большинством строителей. Он на 50-60 процентов дешевле сухого, но делать его необходимо очень аккуратненько, дабы не разрушить пленку. Установка можно поделить на несколько шагов:

• Подготовка поверхности . Как и в первом случае, для вас необходимо будет отменно приготовить основание. Идеальнее всего залить новейшую стяжку, но если у вас высококачественное основание, то возможно обойтись и просто шпатлевкой проблемных зон.
• Укладка отражающей поверхности . Обычно для этого применяется изолон, фольгоизол либо техно термоизоляция шириной 2-3 мм. Материал обязан иметь малый коэффициент усадки и не продавливаться до основания, потому не сберегайте на данном шаге. Не надо укладывать пленочный пол и теплоизоляцию по периметру комнаты на 20 см. от стенок — это дозволит последним плиткам более прочно прилипнуть к поверхности.
• Укладка нагревательной пленки. Не располагайте ее под мебелью, не накладывайте один лист на 2-ой, оставляйте между ними промежуток в 50-100 мм.

• Укладка защитной целофанновой пленки . Можно применять самую обыденную.
• Армирование поверхности. Для этого подойдет малярная пластмассовая сетка с размерами ячеек в 50 и 100 мм. Сетка закрепляется к поверхности дюбелями — они инсталлируются в промежутки между нагревательными листами. Действовать необходимо очень осторожно, дабы не разрушить карбоновые и медные полосы. Обычно сетку закрепляют через каждые полуметра — она не должна болтаться либо провисать.
• Нанесение стяжки . Мастера советуют покрыть сверху получившийся слоеный пирог узким слоем стяжки в 5-7 мм. Это отлично сгладит все выпуклости, закрепит сетку и дюбеля, не даст им вылазить наружу.
• После того, как стяжка подсохнет, на нее укладывают плитку . Тут все стандартно — применяется обыденный клей и традиционная плитка. Оставляйте зазор между стенками и плиткой в 10-15 мм для термического расширения.

Влажный метод укладки пленочного пола под плитку смотрится следующим образом
Влажный метод укладки пленочного пола под плитку смотрится следующим образом

Включать теплый пол можно через 5-7 дней — за этот период времени стяжка и клей стопроцентно высохнут. По другому это может привести к растрескиванию слоя и гулянию плиток.

Мы попытались детально обрисовать то, как стремительно и верно обустроить инфракрасный пол под плитку. Главное в этом процессе — не спешить и быть осторожными, дабы не разрушить нагревательную пленку. Пробуйте — у вас все получится!

Пленочный теплый пол – обычный метод обогрева полов

Существует несколько типов систем, обеспечивающих обогрев поверхности пола. Их можно систематизировать на водяные системы и электрические, которые в свою очередь разделяются на: греющий кабель, нагревательный мат и термопленка.

У всех, выше приведенных систем подогрева, есть свои плюсы и недочеты, но конкретно система обогрева, основанная на использовании термопленки более ординарна при монтаже. Эта особенность позволяет выполнить пленочный теплый пол своими руками, вне зависимости от места предполагаемого расположения и технических черт термопленки.

Область использования

Термоплёнка

Системы обогрева пола, основанные на использовании термопленки, может быть применена в помещениях всех типов в качестве основного либо дополнительного источника термический энергии.

Пленочный теплый пол может быть смонтирован в жилых и публичных зданиях, кабинетах и детских учреждениях, на промышленных предприятиях и сооружениях сельскохозяйственного предназначения.

Не считая этого термопленку применяют для объектов, расположенных вне помещений, это – автомобильные стоянки, спортивные площадки, территория аэропортов, ж/д вокзалов и остальные местности, где нужно обеспечить отсутствие снежного и ледяного покрова.

Механизм работы

Работа термопленки базирована на принципе вторичной конвекции, когда нагревательный элемент испускает инфракрасный лучи, которые подобны солнечным лучам, действуют на внутреннюю структуру вещей и строй конструкций, находящихся в помещении, где смонтирована схожая система.

Под воздействием ИК-лучей все предметы, в том числе и поверхность пола, греются, после этого отдают свое тепло окружающему воздуху, при всем этом необходимо отметить, что сами ИК-лучи воздействия на окружающий воздух не оказывают.

В текущее время индустрия выпускает два вида системы пленочного теплого пола, различающиеся по методу установки (монтажа), это:

• Наружняя установка – пленка устанавливается конкретно на обогреваемую поверхность.

Данный вид термопленки состоит из 3-х слоев, средний слой – углеродно-резистивный, помещен между слоями, сделанными из лавсановой пленки.

• Внутренняя установка – пленка укладывается под финальное покрытие пола.

Этот вид термопленки состоит из 4 слоев, верхний и нижний при всем этом делаются из полимерной пленки, а между ними помещены слои из меди и алюминия. В месте соприкосновения внутренних слоев появляется биметаллический контакт, являющийся греющим элементом конструкции.

Достоинства и недочеты

Плёночный тёплый пол просто устанавливается

У любого технического устройства, в том числе и системы инженерного оборудования есть свои плюсы и недочеты характерные конкретно им. Тут пленочный теплый пол не является исключением, плюсами его применения являются:

1. Простота выполнения монтажных работ.
2. Отсутствие необходимости в выполнении бетонной (песчано-цементной) стяжки.
3. Объем помещения, где осуществляется установка схожей системы, не миниатюризируется.
4. Экономичность в использовании, основанная на ИК-излучении.
5. Отсутствие либо малый уровень электромагнитного излучения.
6. В процессе использования не сушится воздух в помещении, в каком установлена данная система.
7. При работе устройства происходит ионизация воздуха, положительно отражающаяся на здоровье человека.
8. Возможность выполнения монтажа как в горизонтальной плоскости (на полу), так и в вертикальной.
9. Для устройств с наружной системой укладки – мобильность.

Недочеты у схожей системы также имеются, это:

• Система работает только при наличии электроснабжения.
• После монтажа, при внутренней системе укладки, нереально выполнить перемещение ленки, без снятия финального покрытия пола.
• При использовании в качестве основного источника термический энергии в помещениях большой площади, издержки за использованную электрическую энергию довольно значительны.
• Некоторые предметы и мебель, негативно воспринимают неизменной прямое воздействие от источника тепла, что приводит к необходимости устанавливать их на особые подкладки, обеспечивающие зазор между ними и полом.

Как избрать пленочный теплый пол

При выборе термопленки, применяемой для сотворения обогрева пола, аспектами выбора являются:

1. Электрическая мощность, измеряемая в Вт/м 2 .
2. Толщина пленки.
3. Бренд производителя.
4. Цена.

Зная аспекты выбора и место предполагаемого монтажа пленочного теплого пола всегда можно избрать конкретно то изделие, которое обеспечит требуемые характеристики подогрева, вне зависимости от того, в качестве какого источника тепла будет выступать монтируемая система.

Не считая этого, благодаря наличию сети веб, всегда можно отыскать отзывы юзеров, уже использующих ту либо иную модель системы пленочного подогрева полов.

Установка пленочного теплого пола своими руками

Укладка плёночного тёплого пола

Когда принято решение о необходимости монтажа системы обогрева пола, и выбор пал на термопленку, то возникает несколько вопросов требующих решения до начала выполнения работ, это:

1. Как это выполнить?
2. Как это подключить?

Более обычный, но более накладный метод – это обратиться в специализированную компанию, спецы которой подберут требуемую системы и выполнят ее установка.

Если же юзер желает выполнить установка без помощи других, то работы производятся в следующей последовательности:

• Осуществляется выбор типа пленки – в согласовании с аспектами выбора, местом расположения системы обогрева и ее назначением (основной либо дополнительный источник отопления).
• Осуществляется подготовка основания.

Основание, на которое будет улечся система подогрева, должно быть ровненьким, без холмов и ям. Допустимый размер неровностей – 2,0 – 2,5 мм.

Если основание бетонное, то осуществляется его шлифование, если древесное – циклование. На поверхности не должно быть мусора и сторонних предметов.

• Укладка пленочного теплого пола.

До укладки нужно ознакомиться с аннотацией, идущей в комплекте поставки, в какой отражаются условия выполнения монтажа и подключения определенной модели системы теплого пола.

Нужно держать в голове, что при укладке термопленки зазор между ее краем и стенкой, должен быть менее 100 мм, а ее разрезание, можно делать исключительно в местах, обозначенных на поверхности изделия.

На приготовленное основание укладывается теплоизолирующая прокладка, при всем этом гладкая, металлизированная сторона ориентирована ввысь. Между собой полосы прокладки соединяются скотчем, ее поверхность должна быть ровненькой, без складок и вспучиваний.

Осуществляется укладка термопленки. Для того дабы полосы пленки не скользили, их соединяют между собой и с подкладкой, используя скотч либо иную клеящую ленту. Полосы пленки укладываются впритирку друг к другу, что обеспечивает в предстоящем, равномерность нагрева поверхности пола.

• Подключение термопленки.

После того, как все полосы применяемой пленки уложены, нужно их соединить в единую цепь.

Для этого применяют особые зажимы, идущие в комплекте поставки, с помощью которых осуществляется соединение шин, встроенных в пленку с соединительными проводами.

Средством соединительных проводов осуществляется соединение всех полос пленки, также вывод концевых соединений к пульту управления системой.

Электрические провода (выводы) выводятся к стенке, где в предстоящем заводятся под плинтус.

Осуществляется установка датчика температуры. Место его размещения определяется в каждом определенном случае персонально, но с учетом длины проводов, обеспечивающих передачу сигнала на пульт управления. Обычно это менее 50,0 метров.

Осуществляется установка пульта управления (регулятора температуры). Место его расположения должно быть комфортно для воплощения регулировок системы подогрева.

Осуществляется соединение всех электрических проводов в единую цепь и осуществляется подключение к сети электроснабжения, после этого проверяется работоспособность собранной схемы.

• Укладка финального покрытия.

После окончания монтажа термопленки можно приступать к выполнению оканчивающих работ, при всем этом если в качестве финального покрытия применяется ламинат, то довольно положить слой жесткой пленки из целофана, после этого делать установка покрытия.

Если применяется ковролин, линолеум – нужно по поверхности термопленки настелить фанеру, ОСБ листы либо другой листовой пиломатериал, обеспечивающий требуемую защиту.

При использовании глиняной плитки, в качестве финального покрытия пола – нужно по поверхности термопленки уложить слой пленки из целофана, по которой укладывается армирующая сетка, на которую и осуществляется установка плитки средством плиточного клея.

При монтаже пленочного пола нужно держать в голове, что:

• Нельзя сгибать применяемую термопленку под острым углом.
• Работы по монтажу не производятся при отрицательных температурах окружающего воздуха и высочайшей влажности.
• Воспрещается применять гвозди и шурупы при закреплении частей системы теплого пола и его финальной отделки.
• Длина укладываемых полос теплого пола не должна превосходить 10,0 метров.
• Воспрещается установка поблизости иных источников термический энергии (камины, печи, радиаторы отопления).
• Нельзя инспектировать работоспособность термопленки в транспортном положении (в рулоне).

К каким последствиям могут привести ошибки при монтаже

Основание нужно делать ровненьким

При монтаже пленочного теплого пола, выполняемого своими руками, можно допустить ряд ошибок, которые могут привести нехорошим последствиям, как-то:

Видео: 5 подводных камней установки пленочного теплого пола
