Как укладывать электрический теплый пол под плитку

Набор электропола Плиточный клей Водянистые гвозди Демпферная лента Цемент Терморегулятор Рулонный теплоизолятор Песок Грунтовка Гипсо-картонный лист Армировочные ленты Штроборезы Шурупы Показать все

Теплый пол под плитку позволяет создавать за счет равномерного рассредотачивания термический энергии по-настоящему комфортабельный температурный режим в любом помещении. Электрические теплые полы могут отличаться по площади подогрева, мощности применяемых нагревательных частей и другим характеристикам.

Электрополы для квартир в многоэтажках – безупречные системы

Кафельная плитка не так и нередко эксплуатируется в современных жильях в качестве напольного покрытия, невзирая на то, что она характеризуется красивым внешним обликом и высочайшей эксплуатационной надежностью. Многим людям не нравится ее холодная поверхность. Зимой по кафелю с босыми ногами в особенности не походишь – ноги полностью могут замерзнуть.

Причина в том, что глина, являющаяся главным компонентном плитки, имеет высочайший показатель теплопроводимости. Этот ее недочет нетрудно конвертировать в преимущество, если установить под кафельное покрытие электрический теплый пол. Итогом таких работ станет комфортабельная температура поверхности кафеля и зимой, и летом. В холодную пору года она будет теплой, а в летние месяцы станет приятно холодить босоногие ноги.

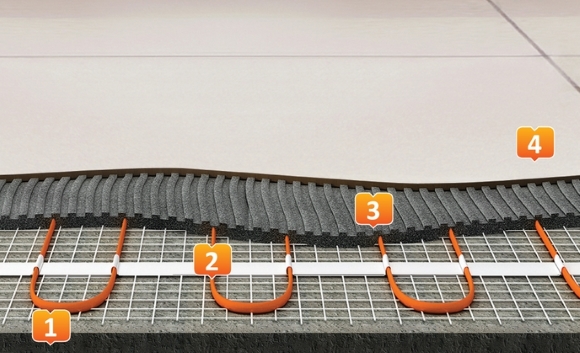

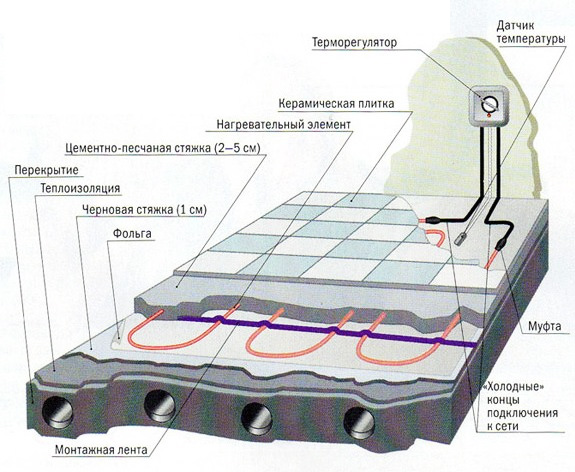

Установка электрического теплого пола под кафельное покрытие

Электрические (эл.) полы безупречны для городских квартир в многоэтажках. Такие системы разрешается эксплуатировать в хоть какое время. Вы сможете включить эл. теплый пол сначала озари и весной, когда центральное отопление еще либо уже отключено, или в зимнюю стужу, и избрать нужную мощность его работы, подходящую для того либо другого сезона. Интересующие нас электро-системы можно регулировать, выбирая лучший режим их функционирования.

Заметим, что в личных домах почаще устанавливаются водяные теплые полы. А вот для квартир они не рекомендованы, так как подобные системы подключаются к источнику подачи жаркой воды, который питает всю многоэтажку. Полностью может быть, что из-за ваших теплых полов жильцы других квартир в доме будут испытывать суровые неудобства.

Не считая того, облагораживание водяных напольных системы просит их заливки бетоном или стяжкой на базе песка и цемента, которые имеют большую массу. Есть возможность обрушения плит перекрытия под излишним весом. Даже если схожей трудности не возникнет, стяжка съест около 10–15 см высоты квартиры. А какому обладателю жилья это может приглянуться?

Таким макаром, эл. полы под плитку являются хорошим вариантом для монтажа дополнительной системы подогрева помещения в многоквартирных домах. Электрические напольные системы бывают нескольких видов. Вы сможете установить под плитку кабельный, пленочный или матовый (применяются особые нагревательные эл. изделия) пол. О различиях между ними побеседуем дальше.

Читайте еще: Утепление полов – выбор теплоизолятора и проведение термоизоляции

Избираем теплые полы – какой вариант будет хорошим вам?

Кабельные системы, обычно, устанавливаются в новых домах, в каких плиты перекрытия отличаются высочайшей надежностью. Такие эл. полы в неотклонимом порядке накрываются бетонной стяжкой. Она дает дополнительную нагрузку на напольное основание и приподнимает его приблизительно на 7–8 см. В старенькых и ветхих постройках, как вы сами осознаете, подобные системы лучше не устанавливать.

Кабельный пол обычно устанавливается тогда, когда квартира покупается в новеньком доме без отделки.

В данном случае для вас все равно придется сглаживать напольное основание. На этом шаге работ полностью можно сразу и обустраивать электрический теплый пол. При этом у вас есть возможность применять системы с двухжильными или с одножильными кабелями. 1-ые укладывать проще и резвее. Еще легче осуществляется установка эл. полов, выполненных в виде нагревательных матов. Эти изделия представляют собой тонкие рулоны, изготовленные из армированной сетки, вовнутрь которой вставлены маленькие по сечению провода. Общая толщина таких матов не превосходит 3 мм.

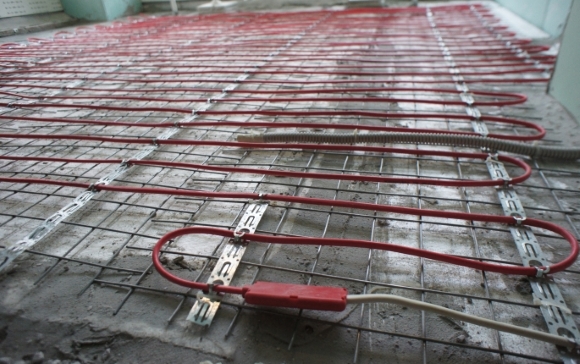

Электрический теплый пол с двухжильным кабелем

Если в вашей квартире имеется выровненное бетонное основание, смело выбирайте теплые полы из нагревательных матов. Их необходимо будет всего только раскатать по напольной поверхности, обработать плиточным клеем и установить сверху плитку. Хороший итог при малых трудовых издержек! Принципиальный момент! Обыденный кабельный эл. пол по стоимости на 30–40 % дешевле матового. Учитывайте это, если ваш бюджет на закупку требуемых материалов ограничен.

Самым же современным принято считать электрический пленочный пол. Его нередко называют инфракрасным, так как он не испускает электромагнитных волн и задерживает инфракрасное излучение, поступающее в подпольное место из помещения. Спецы молвят, что энергопотребление таких систем очень малеханькое. При всем этом эффективность их работы подобна кабельным и матовым полам. Энергосберегающие пленочные теплые системы делаются из полимерной пленки. Ее делят на ряд квадратов, в которые запаиваются особенные пластинки, обеспечивающие нагрев пола. Подключаются инфракрасные полы к обыкновенной розетке.

Казалось бы – мы отыскали безупречный электрический пол. Но не все так просто. Проф строители не рекомендуют укладывать инфракрасные эл. покрытия под плитку. Во-1-х, в данном случае главные полезные характеристики пленочных систем утрачиваются. Во-2-х, нагревательная пленка плохо скрепляется с плиточным клеем. Прирастить качество соединения можно прокладкой стекловолоконной мелкоячеистой сетки между клеевым слоем и пленочным материалом. Но в данном случае вырастают и денежные, и трудовые издержки на облагораживание эл. теплого пола.

Читайте еще: Как делается стяжка для теплого пола и каковы технические аспекты

Мощность теплых полов – главный аспект при выборе системы

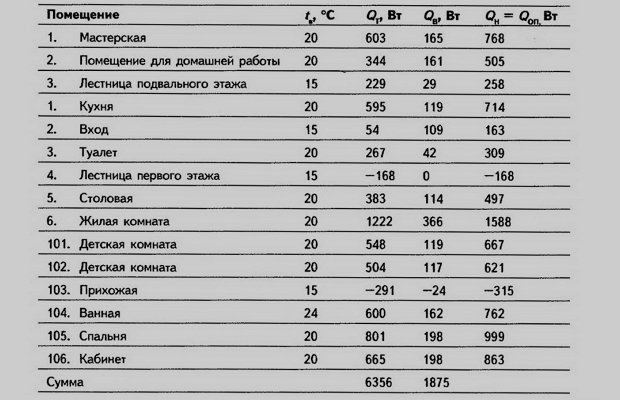

Решив, какой тип эл. полов будет устанавливаться, можно приступать к определению их энергоэффективности. Мощность систем нагрева находится в зависимости от:

• варианта подогрева;
• площади напольного покрытия;
• типа помещения.

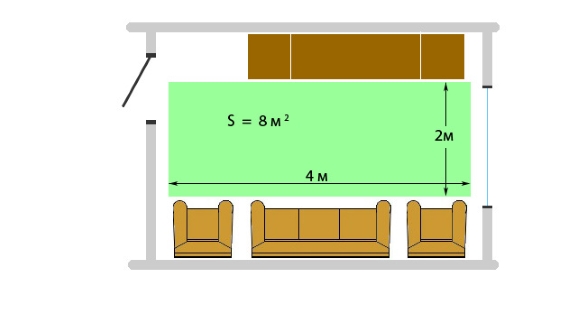

Принципиально! Мощность следует рассчитывать для площади покрытия, которое не занято бытовой большой техникой и стационарно установленными предметами меблировки. В связи с этим для вас нужно сходу обусловиться, где будет стоять мебель, холодильник, газовая печь и т.д.. А потом рассчитывать мощность, которую должен будет иметь электрический пол под плитку.

Расчет мощности теплого полового покрытия под плитку

Тут есть один аспект. По имеющимся эталонам обогреваемая средством теплых полов площадь покрытия должна быть не меньше 70 % от всей площади комнаты (при условии, что отопительная система применяется в качестве основной). Если это условие не осуществляется, эл. полы могут применяться только в качестве дополнительного комплекса отопления.

Рекомендуемая мощность (удельная) полов на один квадрат площади:

• 110–140 Вт – для дополнительного отопления;
• 150–180 ВТ – для основного.

Также учитывайте при выборе мощности и тип комнаты, в какой планируется установка системы под плитку. Для ванных комнат лучше выбирать полы с показателем энергоэффективности на уровне 140–150 Вт/кв. м, для остекленных террас и балконов – 150–180 Вт, для жилых помещений и кухонь – до 140 Вт. И не запамятовывайте, что энергопотребление массивных систем может быть довольно высочайшим. Если вы монтируете конкретно их, приготовьтесь к огромным счетам за израсходованную электроэнергию. Вобщем, комфорт, создаваемый теплыми полами, совершенно точно того стоит.

Самостоятельная установка кабельных нагревающих полов – аннотация

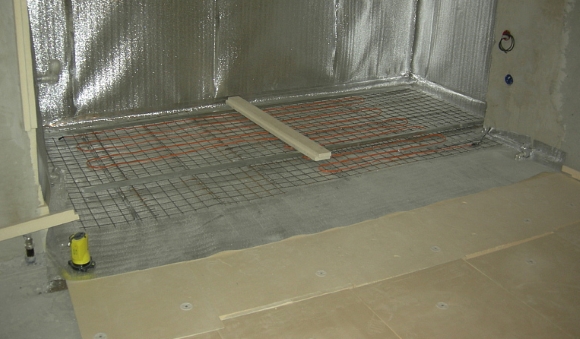

Кабельные системы, применяемые в качестве единственного источника отопления помещения, требуют подготовки напольного основания с неотклонимой его термоизоляцией. Работы производятся следующим образом:

1. Бетонным веществом (3 части песка и часть цемента) выравниваете имеющиеся ямы на полу. Для предотвращения риска образования плесени и с целью улучшения адгезии обрабатываете основание грунтовкой.
2. Настилаете пенополистирол в листах на пол. Рекомендуется применять изделия шириной 5 см (для утепления лоджий) либо 3 см (для термоизоляции других комнат) с дополнительным металлизированным слоем на поверхности. Такие листы отлично отражают термические лучи.
3. Винтами-саморезами фиксируете пенополистирольные изделия к напольному основанию. Сверху настилаете крепежную армирующую сетку. Ее также следует закрепить на полу, используя шурупы большей длины. Эти метизы будут дополнительно фиксировать применяемые теплозащитные плиты.

Читайте еще: Какой теплый пол избрать под ламинат?

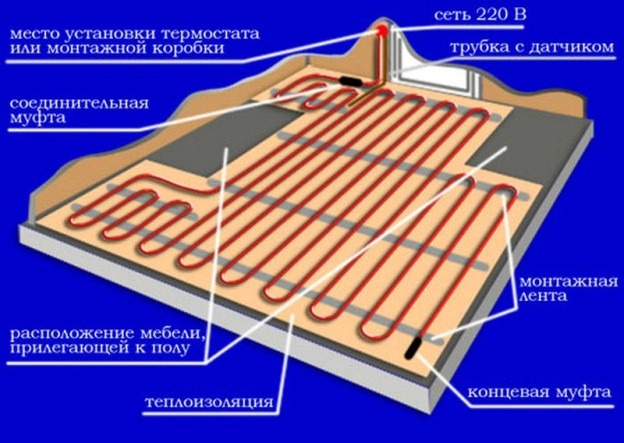

Потом приступаете к расчету длины кабеля для полов под плитку. Отметьте на миллиметровой бумаге всю стационарную мебель и технику, после этого начертите схему прокладки нагревающего провода и посчитайте его общую длину. Следующий шаг – установка терморегулятора. Он может быть встраиваемым или затратным, механическим либо более современным электронным. Монтировать регулятор нужна ближе к магистральной проводке в специальную штробу. В нее также располагают и датчик температуры.

Терморегулятор теплых полов

Сейчас приступайте конкретно к прокладке и проверке работы кабеля:

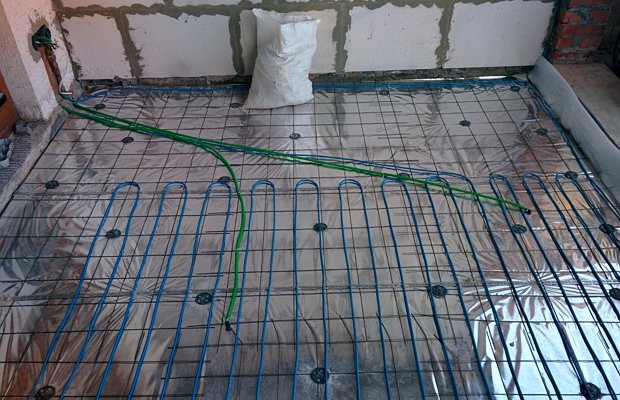

• закрепите его по избранной схеме на напольной сетке с помощью пластмассовых хомутиков;
• подключите нагревательный элемент к регулятору температуры;
• включите терморегулятор на минимум, плавненько повысьте температуру до большего допустимого значения, через несколько минут уменьшите мощность и оставьте систему на 30–40 минут в рабочем состоянии.

Если система работает, можно начинать укладку кафеля. Его лучше монтировать на еще одну сетку для монтажных работ, которую располагают поверх нагревательных частей пола. Плитку устанавливайте на клей по аннотации, прилагаемой к нему. Никаких заморочек появиться не должно.

Установка пленочных систем и нагревательных матов – проще некуда

Об установке нагревательных матов мы уже гласили. Для вас будет нужно:

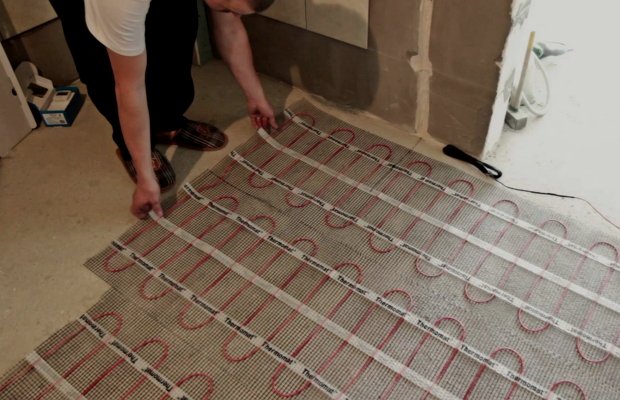

• аккуратненько разложить готовый набор теплого пола под плитку на основании;
• нанести плиточный клей;
• уложить кафель;
• подключить систему.

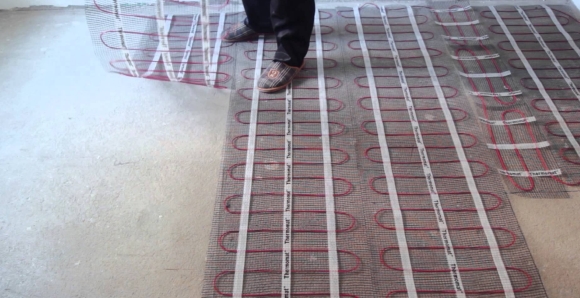

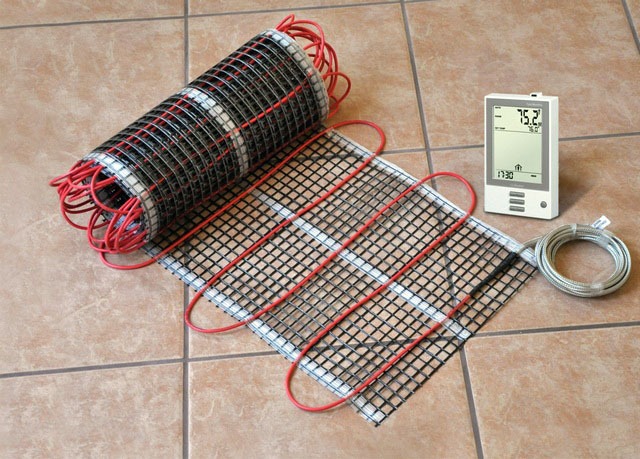

Установка нагревательных матов

Инфракрасные полы устанавливаются чуток подольше. Но и в данном случае суровых затруднений у домашних мастеров не появляется. Работы осуществляются так:

1. Выравниваете напольное основание стяжкой. Лучше смонтировать по периметру всего пола специальную демпфирующую ленту. Она защитит бетонную смесь от деформаций в итоге воздействия больших температур от нагревающих частей.
2. Раскатываете по выровненному основанию теплозащитный материал.

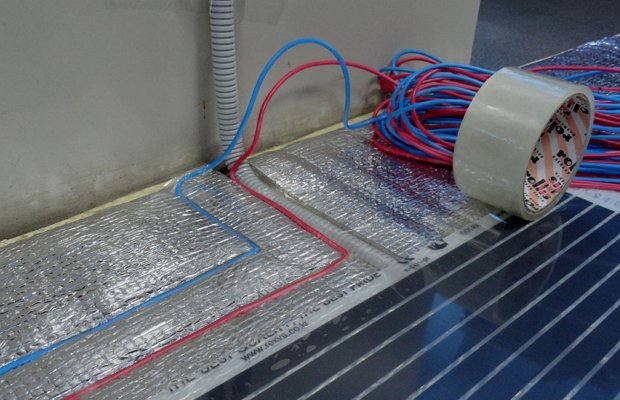

3. К теплоизоляционным изделиям прикрепляете пленочный теплый пол. Соединение производите с помощью водянистых гвоздиков.
4. Устанавливаете штробу, располагаете в ней кабель, выводите его и подключаете к регулятору температуры.
5. Температурные датчики разрешается устанавливать конкретно на поверхность инфракрасной системы. Но в данном случае проводка к ним подводится в гофрированной защитной трубе.
6. Проверьте работу теплого пола.

Если все работает на отлично, смонтируйте на поверхность системы гидростойкий лист, а на него установите армирующую сетку (ее шаг следует выбирать гораздо меньше). Сейчас клейте плитку и услаждайтесь всегда комфортабельным микроклиматом в собственном жилье!

Греющий кабель для тёплого пола под плитку — подробная разработка укладки из 10 шагов!

Здрасти Дорогие читатели блога prosamostroi.ru! Нынешняя статья посвящена очень увлекательной теме. Мы побеседуем про греющий кабель для тёплого пола под плитку. Всем понятно, что разработка укладки такового кабеля трудоёмкая, но если за ранее всё высчитать и как следует приготовиться, то с данной работой сумеет управится даже новичок в строительном деле. Дабы для вас было проще, мы пошагово разглядим как укладывать данный кабель под плиточное покрытие.

Естественно, не будем разгоняться сходу. Для начала стоит узнать, какому кабелю стоит дать предпочтение, дабы он прослужил вам долгие и длительные годы. На рынке на данный момент популярны два варианта:

• Конкретно сам нагревающий кабель.

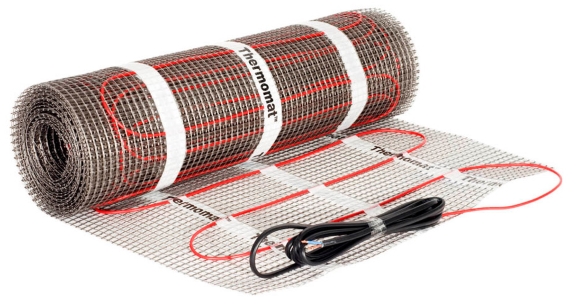

• Нагревающий термомат. (тот же кабель, но размещённый на специальной удерживающей сетке).

Итак. Если ваш выбор пал на 1-ый вариант, то стоит держать в голове, что он дешевле, но его установка будет труднее в отличие от термомата. Сложность заключается в том, что вы сможете ошибиться с “шагом” витков, также не высчитать верно длину на всю поверхность.

Если ваш выбор пал на термомат, то здесь дела обстоят полегче. Он, естественно, незначительно дороже, но зато удерживающая сетка, на которой закреплён сам кабель позволяет с точностью до мм сохранить “шаг” между витками. Также комфортно то, что термомат продаётся в особых рулонах, для покупки которого необходимо знать только площадь комнаты.

Сейчас, конкретно, перейдём к технологии укладки – к самой главной части статьи. Мы разбили её на пару шажков, дабы для вас было просто ориентироваться и следовать инструкциям.

ШАГ 1

Сначала работы удалите старенькое покрытие пола и очистите всю площадь от различного маленького мусора. Также удостоверьтесь в том, что напольное покрытие ровненькое и не содержит изъянов. Если недостатки есть, то будет нужно выполнить стяжку. Какое соотношений цемента и песка считается правильным для стяжки пола мы уже в один прекрасный момент рассматривали в статье — пропорции цемента и песка для стяжки пола, советую ознакомиться.

ШАГ 2

Следующим шагом будет составление схемы, при помощи которой вы будете подключать свой тёплый пол. Схема дозволит осознать, где будут “выходы” электрических частей.

Принципиально: при проведении расчётов не создавайте условия для укладки материала в местах установки мебели (в особенности той, что без ножек). Это усугубит теплопотерю.

ШАГ 3

Дальше вы должны высчитать материал и электрическую мощность. Придерживайтесь следующей схемы – на 1 м2 будет нужно 140-180 Вт нагревательной мощности. Также посчитайте площадь комнаты без учёта мебели и домашней техники. После расчётов вы получите полезную площадь подогрева.

ШАГ 4

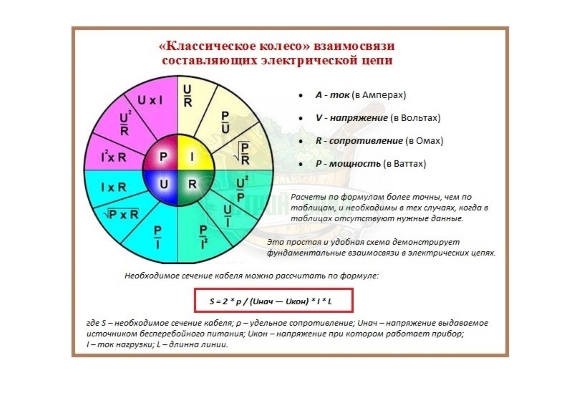

Непременно проверьте вашу проводку и то, выдержит ли она выходящую мощность для настоящего подогрева. Это делается способом расчёта сечения по кабелю. Если проводка не подходит, то, соответственно, вы должны будете поменять её на более мощнейший вариант.

ШАГ 5

Вот на этом шаге начинается основной установка. Сперва стоит верно утеплить поверхность под укладку. Это делается для того, дабы система использовалась эффективней и экономней. В качестве теплоизолятора лучше других себя зарекомендовал пенофол. Какие есть еще варианты утепления под стяжку читайте в материале — теплоизолятор для пола по бетону под стяжку, в каком все тщательно описано. Что с ним делать? Просто выложите его на всю площадь, которая должна быть утеплена. После чего не забудьте положить на теплоизолятор железную сетку. Она не допустит прямого контакта с нагревателем.

ШАГ 6

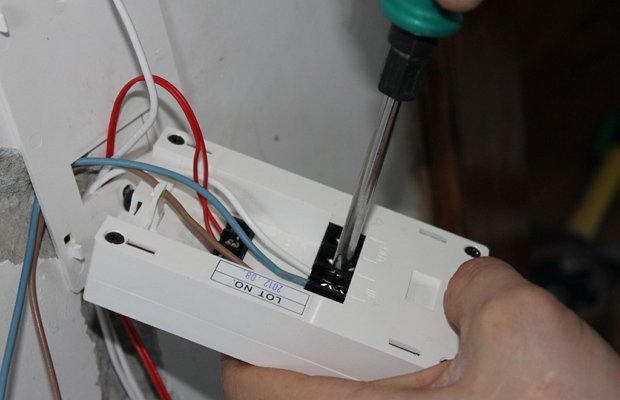

Дальше мы устанавливаем особый термостат и датчик температуры. При помощи первого вы можете выставлять температурный режим. 2-ой смотрит за тем, дабы не происходил перегрев поверхности. Термостат стоит монтировать вблизи с розетками в стенке. Датчик температуры монтировать труднее – так как он устанавливается в самом полу вы должны выполнить специальную штробу от термостата, которая будет вертикально вниз направляться к перекрытию. Сам датчик всегда помещается в гофрированную трубку и проводится к месту температурного контроля. Это место находится посреди между 2-мя витками кабеля.

ШАГ 7

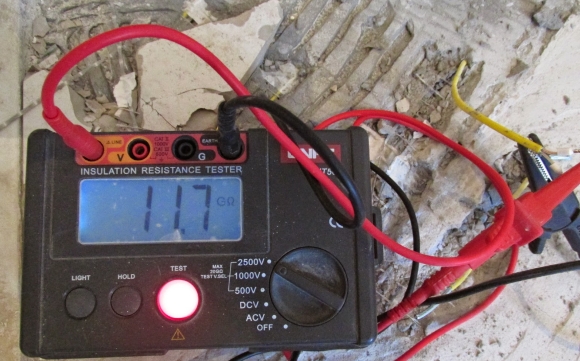

Замерьте сопротивление греющего кабеля либо термомата. Если всё в порядке, сможете приступать к основной укладке.

ШАГ 8

Итак, поверхность у вас готова. Сейчас фиксируем нагревательный элемент. Здесь есть два различных подхода: если вы приняли решение применять греющий кабель для пола, то укрепляйте его при помощи монтажной ленты. Если же у вас термомат, то просто начните умеренно “раскатывать” его по поверхности. Когда окончите укладку – проверьте верно ли вы всё подключили.

ШАГ 9

Заливайте веществом бетона поверхность и подождите пока она вполне не схватиться и не высохнет. Как правило это 2-3 денька. Но полное высыхание будет только через 4-5 недель. Все находится в зависимости от толщины стяжки, какой она должна быть мы уже разбирали в статье — толщина стяжки под теплый пол водяной, непременно изучите. В это время нельзя включать тёплый пол.

ШАГ 10

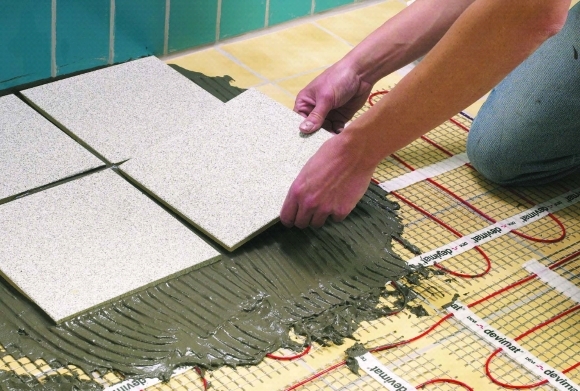

Заключительным шагом является укладка плитки. Укладывайте её ровно – здесь нельзя допускать ошибок. Как ровно укладывать плитку на бетонный, или древесный пол мы гласили в статье — как положить кафельную плитку на древесный пол, советую изучить. Если вы не убеждены, то позовите выполнить это спеца. После укладки плитки ваш тёплый пол готов!

Как можно созидать, в данных шагах мы разглядели, как хорошо укладывать греющий кабель для тёплого пола под плитку. Их соблюдение дозволит для вас не допустить различных ошибок и в итоге долгие и длительные годы веселить ваши ноги приятным теплом!

Если статья оказалась Для вас полезна, поделитесь ею с друзьями нажав на кнопки:

Ниже оставляйте свои комменты, пожелания, задавайте вопросы, высказывайте свое мировоззрение — нам это очень принципиально!

Как установить теплый пол под плитку

Неверно считать, что напольные системы подогрева — излишняя роскошь. Быстрее, это комфорт и экономия, в особенности в тех комнатах, где планируется устройство покрытия из кафеля. Разъясняется это просто: глиняние изделия отлично проводят тепло, потому греющие элементы в полу будут работать очень отлично. Нужно сказать, что укладка теплого пола под плитку очень уместна при новеньком строительстве либо подмене старенького напольного покрытия. В данной статье мы и поведаем о том, как избрать и установить напольное отопление под кафельную плитку.

Какой тип теплого пола лучше подойдет под плитку

Для того, дабы отменно выполнить теплый пол под плиткой, следует избрать тип нагревательных частей из 2-ух вероятных вариантов:

• электрические;
• водяные.

В квартирах с централизованным теплоснабжением устраивать водяной напольный подогрев не имеет смысла. Подключать контур к центральному стояку, как и к сети ГВС, воспрещается нормативными документами, так как это считается вмешательством в работу данных систем. По этой причине для плитки более всего подойдет электрический теплый пол. Его потребляемая мощность будет невелика, что полностью приемлемо для квартирной электросети. Снова же, греющий контур всегда можно выключить на то время, когда ванная не применяется.

Другое дело, когда в личном доме установлен личный источник тепла. Тогда нет смысла оплачивать электроэнергию, а проще установить теплый пол с водяными нагревательными элементами. Такое решение полностью разумно, если в смежных комнатах тоже планируется выполнить водяные контуры, либо же здание находится на стадии строительства и полы в ванной еще не изготовлены. Тут нужно учитывать один момент: в связи с тем, что теплопроводимость глиняного покрытия лучше, чем у древесного паркета, линолеума либо ковролина, шаг укладки труб контура под плитку должен быть больше (до 35 см).

Общие советы по монтажу

Несмотря на то, что разработка укладки электрического теплого пола под плитку отличается от монтажа водяной напольной системы, у них есть общие моменты и они очень важны. Идет речь о высококачественной подготовке основания. Вне зависимости от типа используемых нагревательных частей функцию нужно выполнить очень кропотливо, так как от этого зависит долговечность и эффективность работы напольного подогрева.

Поверхность бетонного основания должна быть очень ровненькой. Выступы и наплывы бетона придется удалить, а выбоины и углубления – заделать цементно-песчаным веществом. Бывает, что количество изъянов очень велико, в данном случае можно выполнить поверх плохого покрытия узкий слой бетонной подготовки с наполнителем из гравия либо шлака. Дабы потом установить терморегулятор, в стенке делается углубление, а под ним – строб под провода для присоединения контура и датчика температуры.

Следующий принципиальный момент состоит в том, что установка теплого пола под плитку просит устройства водоизоляционного и теплоизоляционного слоя. Гидроизоляция нужна на полах нижнего этажа, в особенности когда они размещены на грунте. Для этой цели берут толстую полиэтиленовую пленку и раскладывают ее по всей площади комнаты с напуском на стенки в 10 см. Соединения пленки делают внахлест и кропотливо проклеивают скотчем. Дальше, по всему периметру комнаты к стенке закрепляют демпферную ленту.

При устройстве напольного отопления на плитах перекрытия над теплыми помещениями водоизоляционный слой не нужна. Если же нижние этажи не обогреваются, прокладывание слоя пленки непременно.

Многие аннотации монтажа теплых полов, составляемые менеджерами продающих компаний, говорят о том, что утеплять перекрытия над теплыми этажами не надо. По сути слой термоизоляции нужен всегда, но его толщина бывает различной и находится в зависимости от вида основания. На перекрытия над отапливаемыми этажами следует класть пенопласт шириной 30—50 мм и плотностью более 35 кг/м3 либо экструдированный пенополистирол 20 мм.

Благодаря этому все тепло, отдаваемое греющим контуром, будет поступать в наше помещение, а не в примыкающее, находящееся снизу. Перекрытия над подвалами утепляются пенопластом шириной 80 мм, а для полов на грунте нужен слой более 100 мм той же плотности. До того как монтировать нагревательные элементы, по теплоизолятору нужно расстелить фольгированную теплоотражающую пленку.

Дабы отлично и навечно уложить теплый пол под плитку, необходимо получать высококачественные материалы. Не стоит гнаться за дешевизной, в особенности при покупке труб, кабелей и других девайсов напольных систем подогрева. Помните, что неважно какая неисправность греющего контура приведет к демонтажу всего либо части покрытия из плитки, а это дорого. Не пытайтесь с целью экономии приспособить для пола плитку, созданную для стенок либо некондиционные глиняние изделия, они могут потрескаться.

Электрический теплый пол

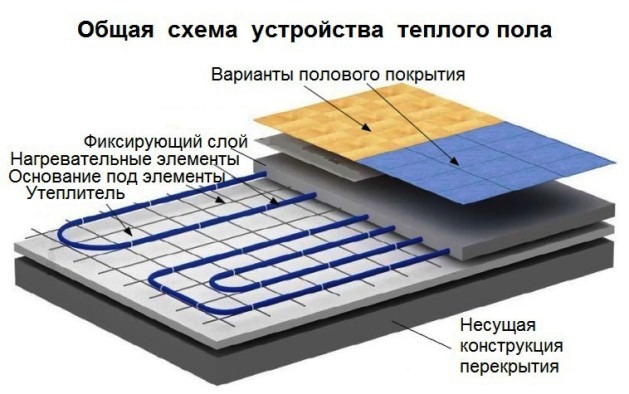

Нагревательные напольные системы примечательны своим многообразием, от этого зависит и разработка их устройства. В ситуации, когда в помещениях укладывают плиточные полы, из всех имеющихся видов электрических нагревателей используются следующие:

• кабельные нагревательные маты;
• сетки из отдельных угольных стержней;
• кабельные системы.

Кроме перечисленных выше есть еще нагреватели пленочного типа. Но, установка инфракрасного пленочного теплого пола осуществляется под финальные покрытия сухим методом, устройство стяжки либо нанесение клеящей консистенции для кафеля не рекомендуется.

Прокладывать кабельные системы в ванной под плитку имеет смысл только тогда, когда вы устраиваете такое же отопление во всей квартире, так как разработка устройства кабельных контуров предугадывает заливку стяжки. Это усложняет процесс и растягивает его во времени, раствору будет нужно для полного застывания 28 дней, только позже можно класть кафель. Еще удобнее положить теплый пол без стяжки, используя в качестве греющих частей кабельные маты либо стержневые нагреватели. Разработка здесь ординарна:

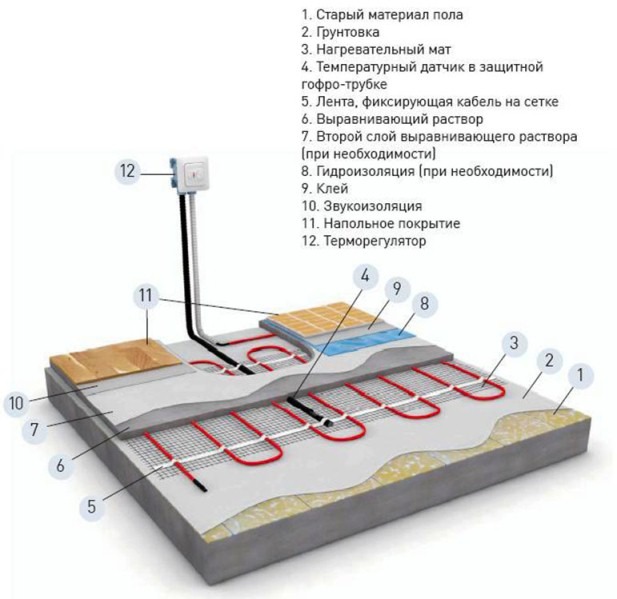

• на приготовленном основании раскатывается термомат либо сетка из стержневых частей и накрепко фиксируется. Не следует располагать нагреватели в полу под ванной, стиральной машиной либо мебелью. Это не имеет смысла, не считая того, изделия могут выйти из строя от перегрева.
• устанавливается терморегулятор и датчик температуры на места, приготовленные еще до того, как стелить теплый пол. Далее осуществляются все подключения в согласовании со схемой, прилагаемой к изделию, проверяется сопротивление контура.
• при монтаже в комнате с завышенной влажностью клеящая смесь для плитки наносится в 2 слоя. Поначалу ложится 1-ый слой, покрывающий кабель либо угольный стержень, ему дают время застыть. Потом поверхность покрывается водоизоляционным составом, и только позже можно наносить 2-ой слой клея и укладывать плитку на пол.

В комнатах с обычной влажностью, к примеру, кухне, класть клеящую смесь в 2 слоя с гидроизоляцией не надо, довольно нанести плиточный клей 1 раз шириной более 20 мм над кабелем. Операцию по нанесению следует создавать пластмассовым зубчатым шпателем, чтобы не разрушить изоляцию проводов.

По истечении времени, отведенного на застывание клея аннотацией, напольное отопление можно включить и эксплуатировать.

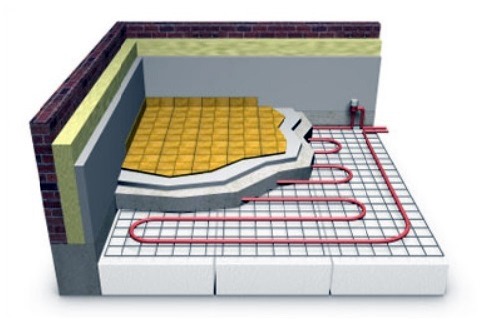

Водяной теплый пол

Разработка, по которой делается укладка водяного теплого пола под плитку, предугадывает заливку стяжки, после того как трубы греющего контура разложены на готовом основании с теплоизолятором. Крепление труб осуществляется пластмассовыми фиксаторами разных типов. Другой распространенный метод – это взять арматурную сетку с размером ячейки, равным шагу укладки контура, и поместить ее поверх термоизоляции. После чего труба прикрепляется к пруткам сетки при помощи пластмассовых хомутиков.

Подводки от контура подключаются к распределителю, система заполняется водой и проверяется на плотность. После чего ставятся маяки, размешивается раствор и осуществляется заливка стяжки по всем правилам проведения схожих работ. При всем этом следует держать в голове, что толщина стяжки над верхом трубы должна быть более 30 мм.

Завершающий шаг – укладка глиняной плитки, к нему приступают, когда стяжка совсем застынет. В данном случае нужно соблюдать наименьшую толщину клея, обозначенную в аннотации. Включение системы в работу может быть после того, как клеящая смесь высохнет.

Заключение

Проще всего устанавливать под плитку электрические термоматы. Процесс займет не настолько не мало времени, как укладка кабелей либо труб в стяжку, так как последней необходимо время на застывание. Но не всегда целенаправлено организовывать электрический подогрев пола, если есть более дешевенький источник термический энергии, так что все труды по устройству стяжки потом окупятся.
