Как укладывать электрический теплый пол

В ней я расскажу для вас про электрический теплый пол, который, в отличии от водяного теплого пола, не просит подключения к системе водяного отопления.

Это, в почти всех случаях, сильно упрощает установка таковой системы отопления.

Начнем с рассмотрения видов электрического теплого пола.

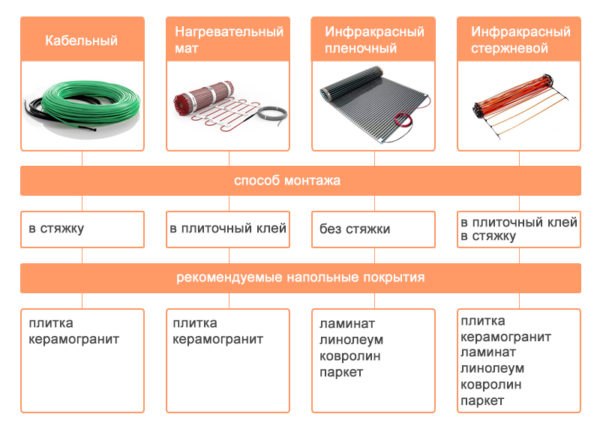

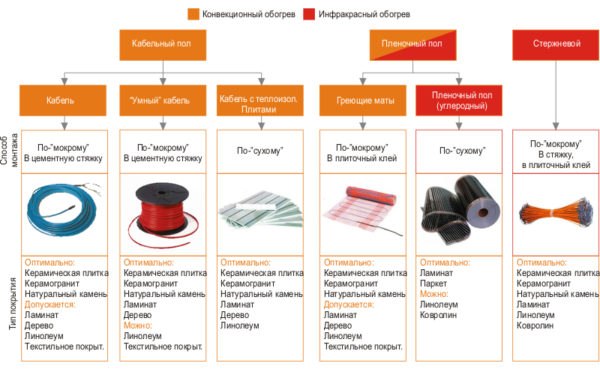

Виды электрического теплого пола

Существует три главных вида электрического теплого пола:

• Кабельные системы — представляют из себя особые греющие кабеля.
• Системы в виде матов — те же греющие кабеля, но они закреплены на сетке.
• Пленочные инфракрасные теплые полы — пленки с нанесенными на них греющими элементами.

Подключение электрического теплого пола

Схема подключения электрического теплого пола

Они представляют из себя отрезки греющего кабеля фиксированной длины, снаряженные установочным проводом для подключения к сети через терморегулятор.

Обрезать такие кабеля нельзя, если оборотное не разрешено производителем в аннотации.

Кабельные системы укладываются в слой стяжки либо в слой плиточного клея.

Мощность кабельного теплого пола выбирается от площади, которую нужно обогревать.

Для этого пользуются следующими соотношениями:

• Более 110-120 Вт/м², если кабельная система применяется как дополнительная совместно с другой системой отопления (к примеру, совместно с радиаторами).
• Более 150-160 Вт/м², если кабель будет применен в качестве основной системы отопления. В критериях нашего климата применять теплые полы в качестве основного отопления рискованно из-за того, что они отдают меньше тепла, чем, к примеру, радиаторы. Можно просто начать леденеть зимой. К тому же, если вы используете кабель как основное отопление, то площадь укладки кабеля должна быть не меньше 70% от отапливаемой.
• Для отопления лоджии либо зимнего сада также стоит взять более 160 Вт/м². Это связано с большенными потерями тепла через окна.

Установка кабельной системы

Как уже говорилось ранее, кабель можно укладывать либо в слой плиточного клея, либо в слой стяжки.

Установка начинается подготовки поверхности, которую нужно очистить, выровнять и загрунтовать.

Укладывать теплый пол можно лишь на сухую поверхность, другими словами стяжка и грунт должны простоять на «сушке» минимум 21 денек.

Установка в стяжку и в слой клея отличается, потому разглядим эти методы раздельно.

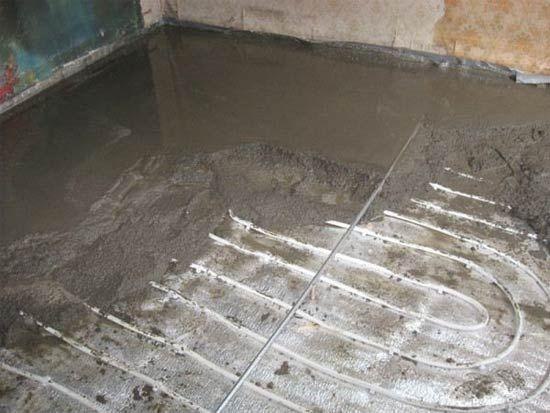

Укладка электрического теплого пола в стяжку

Схема укладки кабеля теплого пола в стяжку.

Установка теплого пола в стяжку осуществляется в несколько шагов:

• Укладка термоизоляции на основание.
• Заливка термоизоляции первым слоем стяжки шириной 1-2 см.
• Укладка греющего кабеля петлями и установка терморегулятора с датчиком для управления теплым полом.
• Проверка на отсутствие повреждений и работоспособность системы.
• Заливка верхнего слоя стяжки шириной 3-5 см.

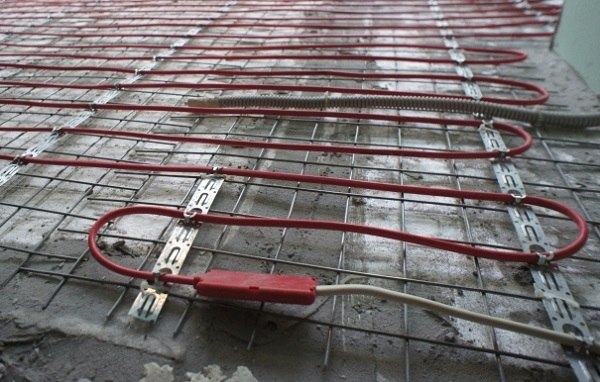

Для крепления кабеля к стяжке применяется железная монтажная лента.

Кабель крепится к ленте в местах загибов петель, другими словами по бокам обогреваемой площади, без резких загибов и натяжений.

Между краями отрезки монтажной ленты укладываются с шагом 0,5 метра.

Укладку делают таким методом, дабы установочный кабель находился неподалеку от распределительной коробки.

После укладки кабеля на пол, делается проверка его сопротивления, результаты которой заносятся в гарантийный талон.

По сопротивлению определяется целостность изоляции кабеля.

Характеристики сопротивления, при которых кабель считается исправным, указаны в руководстве по эксплуатации.

Также нужно установить терморегулятор с датчиком температуры. Делается это по следующему методу:

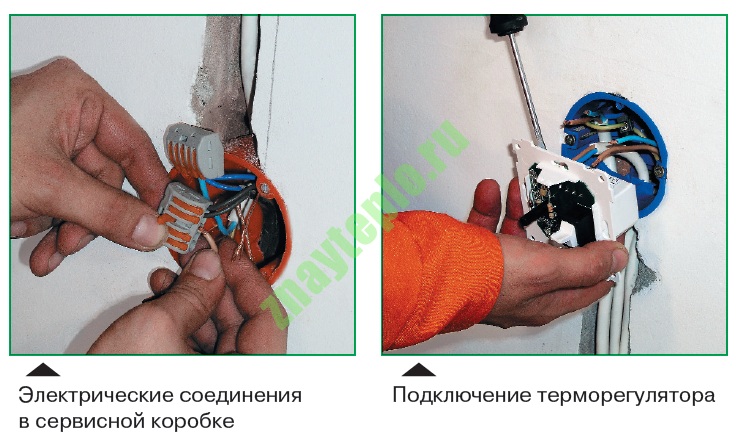

Установка терморегулятора и подключения кабеля

Подключение терморегулятора электрического теплого пола

• В стенке делаются ниши для установки распределительной коробки и терморегулятора плюс штробы для укладки датчика температуры и установочного кабеля.
• Для установки датчика температуры в штробу укладывается особая гофрированная трубка, один конец которой глушится, а другой подводится к терморегулятору. Трубка должна отходить от стенки на расстояние более 60 см, не считая того она должна быть уложена между петлями кабеля. Это необходимо для корректной работы датчика температуры. Радиус загиба гофрированной трубки должен быть таким, дабы можно было без заморочек извлечь из нее датчик в случае его поломки.
• После всех этих манипуляций, штроба совместно с трубкой заливается стяжкой.
• Установочный кабель подключается к сети через терморегулятор. Схема подключения указана в паспорте. Штробу также необходимо замазывать.

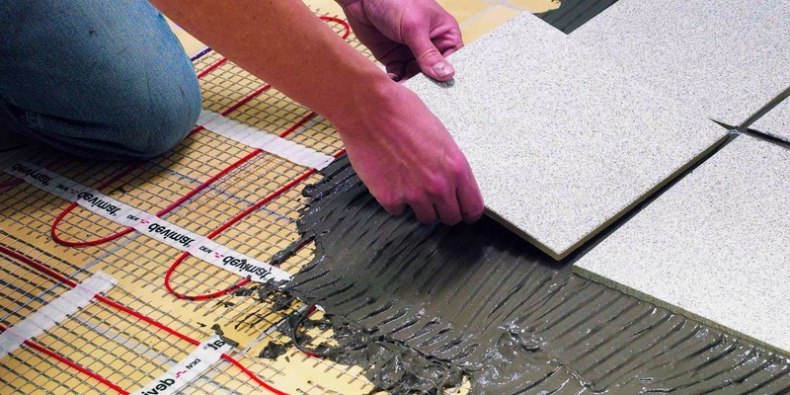

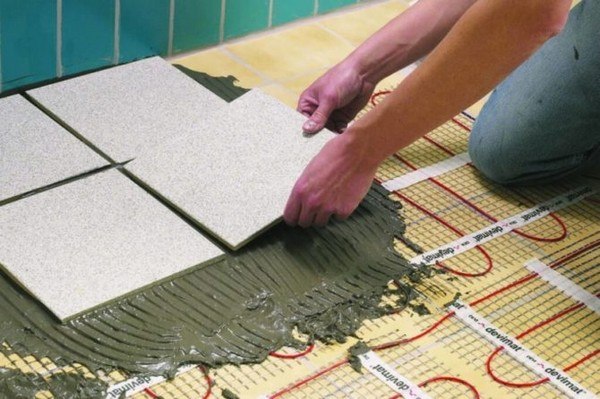

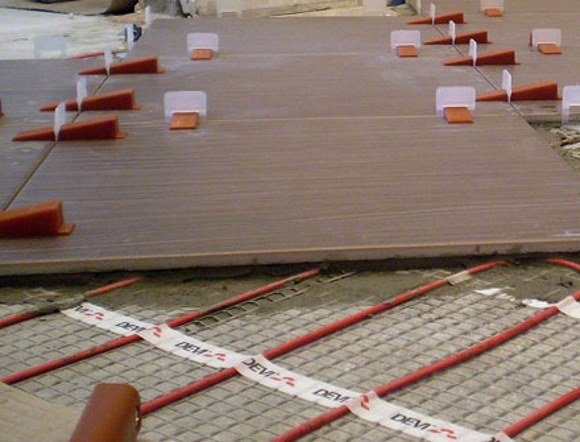

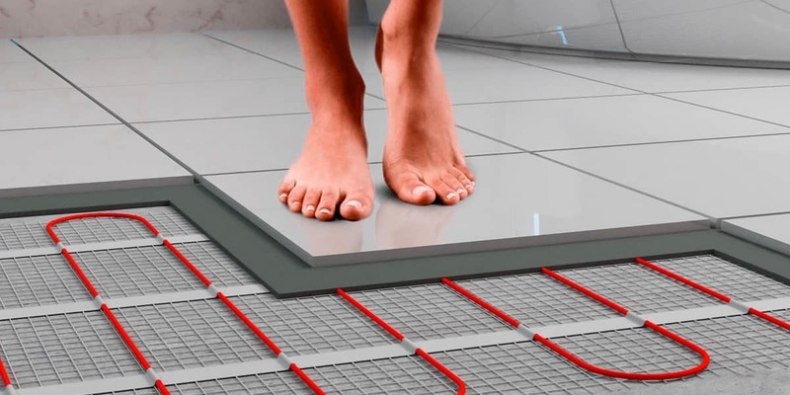

Установка электрического теплого пола под плитку

Укладка электрического теплого пола в слой клея

Вероятен вариант монтажа кабельной системы подогрева пола в слой плиточного клея.

Последовательность действий тут будет такая:

• Подготавливается установка терморегулятора и распределительной коробки. Другими словами делаются ниши и штробы под кабеля.
• Делается установка распределительной коробки и гофрированного шланга для датчика температуры. Конец гофрированного шланга плотно глушится, дабы не допустить попадания в него плиточного клея. После этого нужно проверить извлекается ли из шланга датчик, после этого штроба заливается стяжкой, а место где находится конец шланга помечается маркером. Это нужно выполнить, дабы датчик случаем не оказался «накрытый» кабелем.
• Повторно очистить поверхность пола от мусора. Позже прикрепить к полу отрезки монтажной ленты, к которой будет крепиться кабель. Отрезки монтажной ленты располагаются также, как при укладке в стяжку.
• Дальше аккуратненько крепим кабель на монтажную ленту. Делаем это так, дабы может быть было подключить установочный провод в распределительной коробке. Не забываем, что датчик температуры должен оказаться при укладке между петлями кабеля.
• Проверяем кабель на повреждения по сопротивлению. Характеристики сопротивления описаны в руководстве юзера.
• Подключаем кабель и терморегулятор. После чего на куцее время подаем питание и проверяем работоспособность.

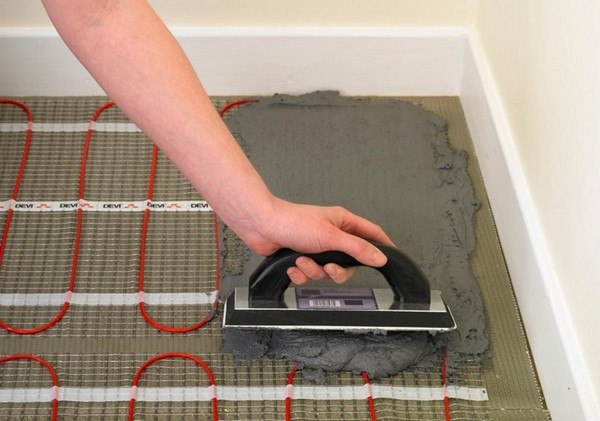

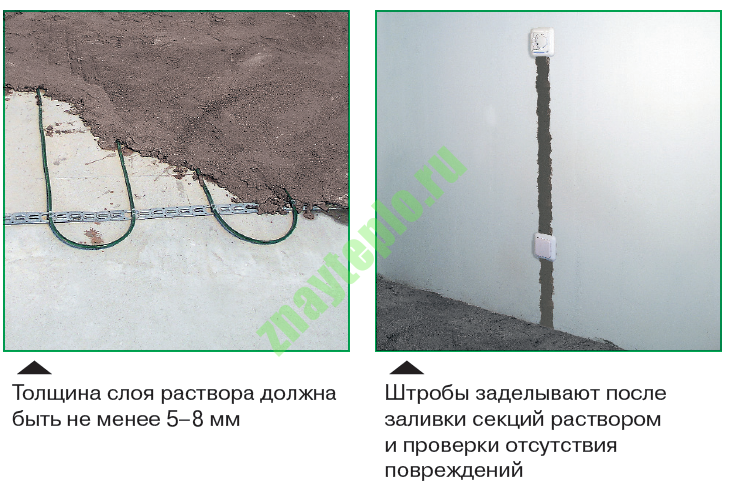

• Укладываем слой плиточного клея шириной 5-8 мм. и заделываем штробы для кабелей. Ждем высыхания клея.

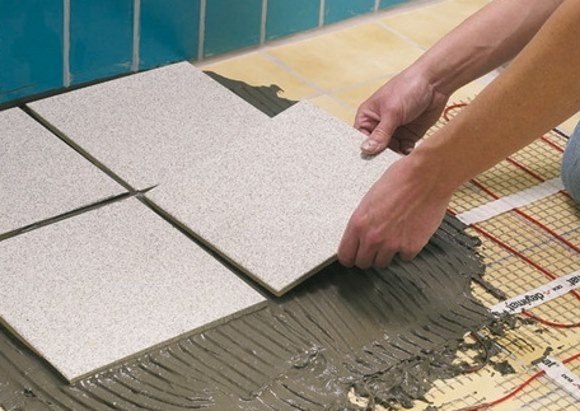

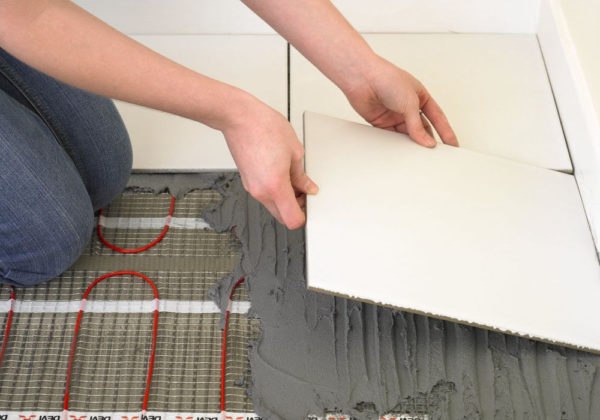

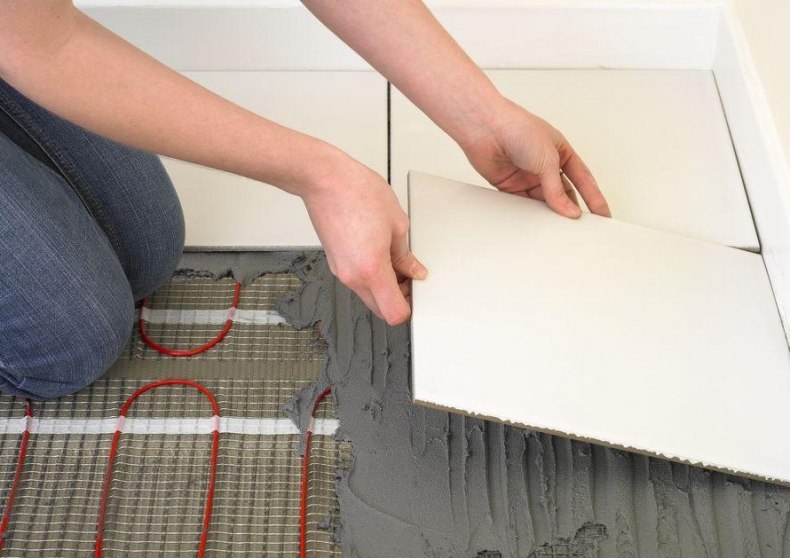

• Укладываем плитку на новый слой клея. Ждем высыхания клея и можно воспользоваться теплым полом.

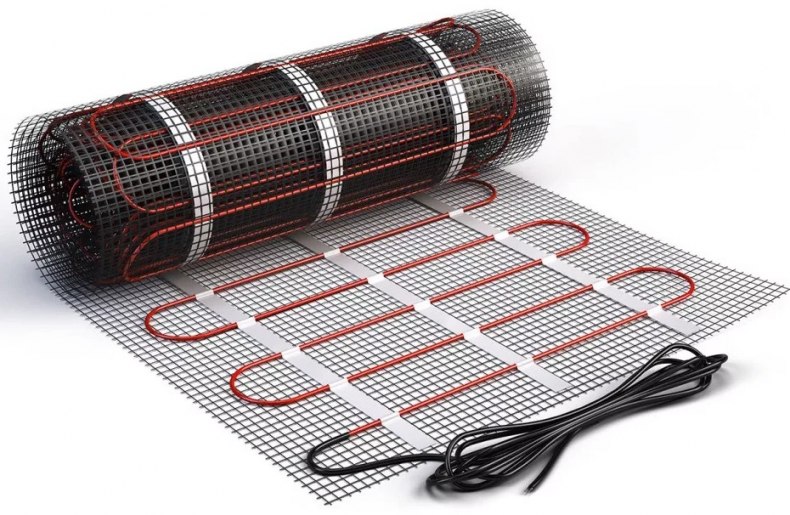

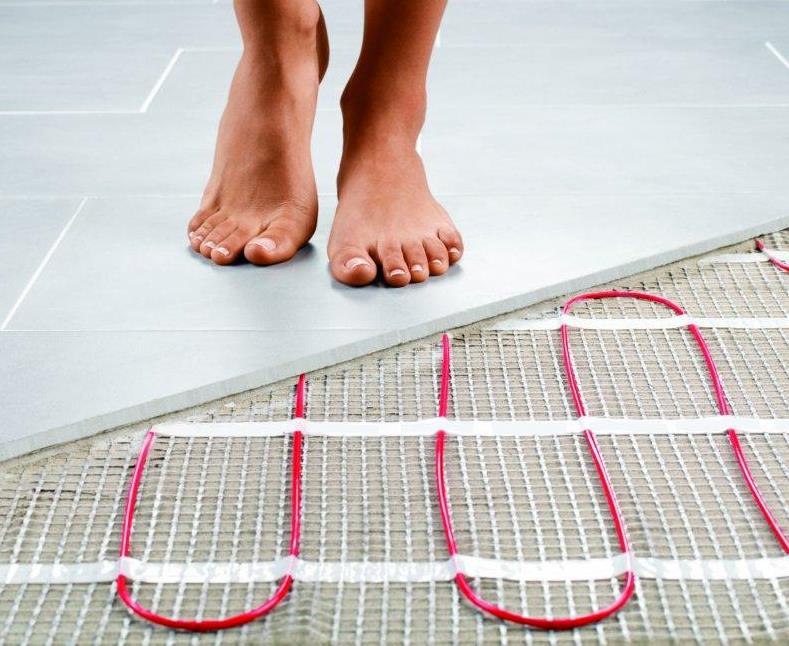

Нагревательный мат для теплого пола

Нагревательный мат для теплого пола устройство

Представляют из себя греющий кабель, который закреплен на сетке. Продаются они в виде рулонов.

Для крепежа мата к полу не нужна монтажная лента, что упрощает и ускоряет установку пола.

Не считая того, можно выполнить теплый пол поверх старенького кафеля.

Маты инсталлируются конкретно в слой плиточного клея, толщина которого не должна превосходить 5 мм.

Установка нагревательного мата

Установка нагревательного мата осуществляется также, как установка кабеля в слой плиточного клея (смотри выше).

Установка терморегулятора делается аналогично.

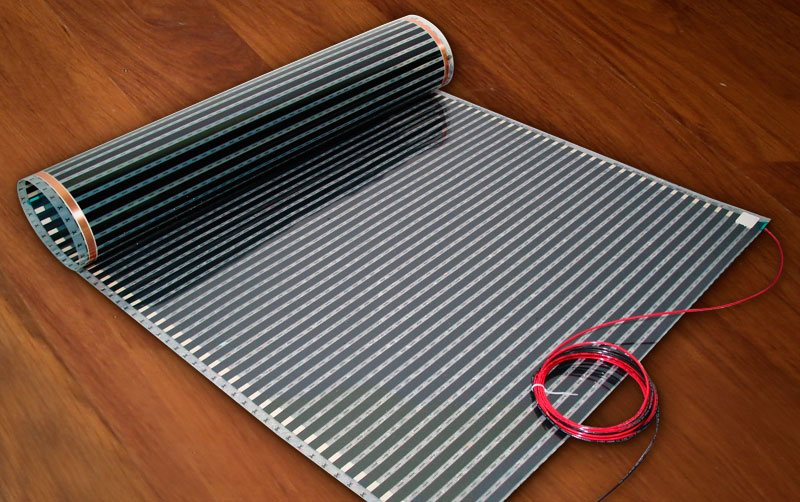

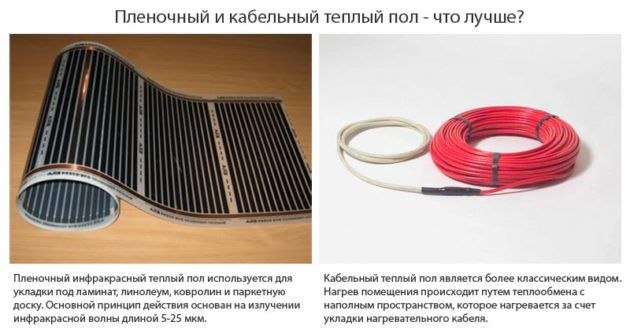

Инфракрасный пленочный теплый пол

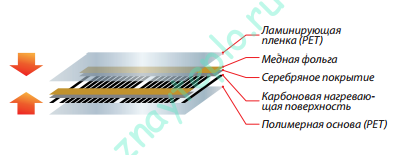

Инфракрасный пленочный теплый пол свойства

Этот вид теплых полов может улечся в слой плиточного клея, под ламинат либо под линолеум.

Выпускаются эти полы в виде рулонов, которые можно порезать на секции подходящей длины.

Нагрев осуществляется с помощью инфракрасного излучения.

Данный вид электрического теплого пола является самым обычным по монтажу, что прибыльно отличает его от кабелей и матов, которые описывались выше.

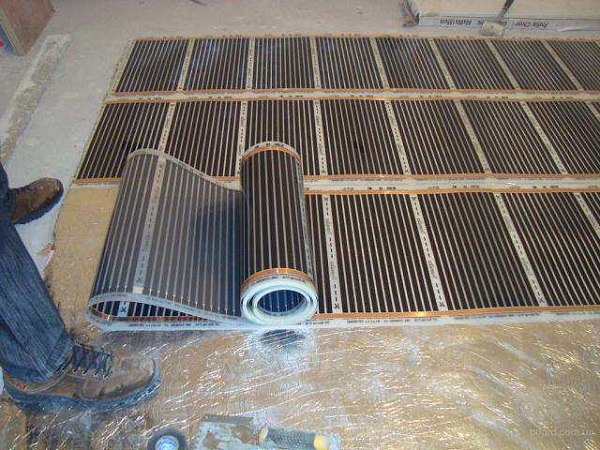

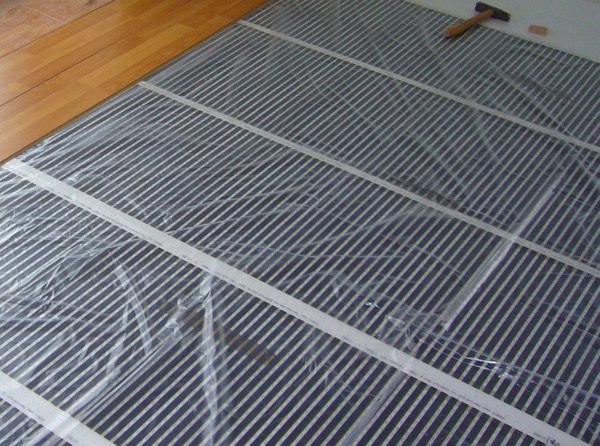

Установка инфракрасного пленочного теплого пола

Как укладывать инфракрасный пленочный теплый пол

Как говорилось выше, инфракрасный пленочный теплый пол может устанавливаться под кафельную плитку, декоративный камень, паркет либо ламинат.

Для монтажа такового теплого пола есть следующие требования:

• Выравнять поверхность пола для избежания заломов пленки.
• Нужно выполнить канавку под термодатчик и уложить его в гофре. Если пленка укладывается под кафель, то конец гофры нужно герметично запечатать. Без этого не получится поменять датчик в случае поломки.
• С помощью коронки соответсвующего поперечника нужно.
• При укладке под ламинат либо паркет, под пленку нужно уложить фольгированную теплоизоляцию из вспененного целофана.
• Наибольшая длина отрезка теплого пола не должна превосходить 7-8 метров.
• Пленочный теплый пол нужно укладывать с отступом 10 см от стоящей на полу мебели. Для этого место укладки нужно за ранее разметить.
• Лучше располагать полосы пленки вдоль длинноватой стенки комнаты. Это поможет уменьшить количество полос.

Включение и эксплуатация таких полов ничем не отличается от обрисованных выше.

Включение и эксплуатация электрического теплого пола

Включать теплые полы разрешается после полного высыхания стяжки либо плиточного клея.

Период высыхания должен быть указан на упаковке этих строй консистенций.

При первом пуске можно выставить терморегулятор на максимум и ожидать пока кабель прогреет покрытие.

После этого можно понизить температуру на регуляторе до подходящей для вас.

Требования к безопасности для электрического теплого пола

• Воспрещается без помощи других укорачивать длину греющей части.
• Воспрещается внедрение одной секции теплых полов для помещений с различным типом покрытия. В данном случае в каждом помещении должна стоять отдельная секция со своим терморегулятором.
• В качестве стяжки и плиточного клея можно использовать только консистенции, которые рекомендованы для применения совместно с теплыми полами.
• Запрещено вскрывать термоусадочные муфты на месте соединения греющей и установочной части теплых полов
• Запрещено застилать места установки нагревательных секций коврами и ставить на них мебель без ножек. Это усугубит отведение тепла от кабеля и может вызвать неисправность.

Эти требования более универсальны для различных производителей греющих кабелей и матов.

Для неопасной эксплуатации непременно ознакомиться с аннотацией, которая идет в комплекте.

Укладка плитки на теплый пол своими руками: разновидности систем, особенности монтажа и установки оборудования + варианты укладки

Современные обладатели квартир, личных домов, дач обустраивают жильё с прицелом на комфортность. Поэтому опираются на технологический прогресс. Ремонт ориентирован на создание особого чувства комфорта и безопасности.

Поэтому тёплый пол стал одним из критериев успешного обустройства быта. Его укладывают на паркет, ламинат или плитку. Каждый вариант отличается преимуществами и недочетами, но мы разглядим последний вид материала, дабы разобраться как верно его применять.

Содержание

Особенности укладки плитки на теплый пол

Да! Плитка, как мы уже отметили, может, употребляться для укладки поверх тёплого пола. Но начнём исследование вопроса не с покрытия, а с видов данной системы. Это необходимо, дабы разобраться в его функциональности и устройстве.

Практически тёплый пол — это система обогрева напольного покрытия. Она обеспечивает комфортность для ног и комфорт в жилище. Представлена несколькими слоями: теплоизолятор, нагревательное устройство, стяжка из цемента, декоративное покрытие.

Дальше разглядим самые пользующиеся популярностью версии тёплого пола.

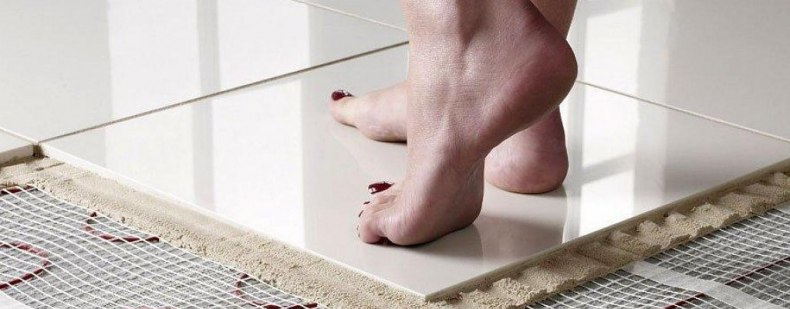

Электрический теплый пол под плитку

Считается хорошим вариантом для эксплуатации плитки. Поэтому конкретно эту модификацию разглядим подробнее.

1. Кабелем. До старта монтажа осматривается основание, заделываются неровные места для этого применяется раствор цемента, укладывается утеплительный слой до 7 см, добавляется гидроизоляция. Устанавливается система обогревания, усиливается стяжкой. После чего допускается укладка плитки. Единственный недочет повышение высоты пола на 10 — 12 см.
2. Система на базе матов. Применяется ровненькая поверхность, так как сколы, выбоины и другие недостатки могут нарушить слой изоляции, что повредит системе и может стать предпосылкой поломки. После подготовки пола стартует укладка матов. Они соединяются в общую систему. Можно выполнить тестовую проверку работоспособности структуры пола.

Если всё отлично укладывается плитка. Такая разработка подразумевает высоту в 4 — 5 см.

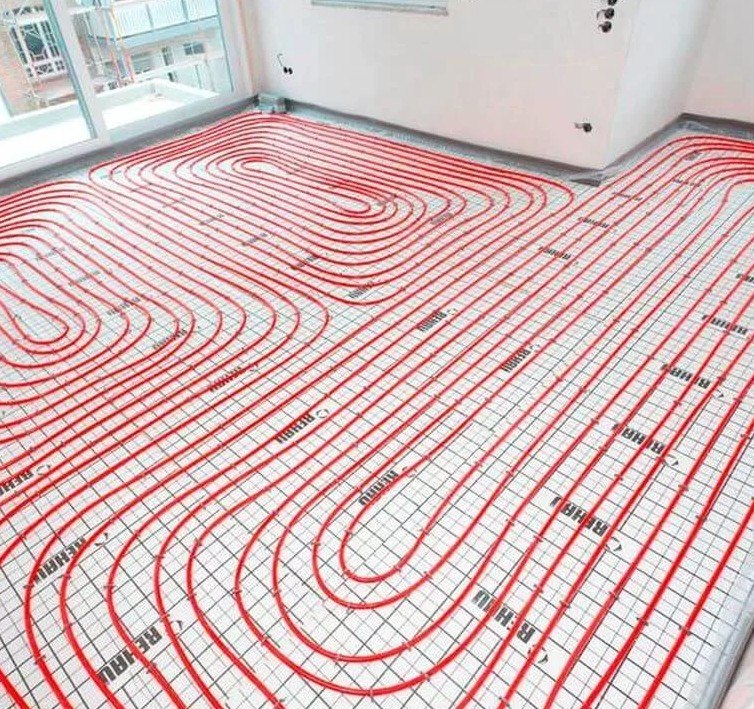

Водяной теплый пол под плитку

Конструкционные трудности ограничивают использование, поэтому устанавливается в главном на местности личного дома. Но в редчайших случаях допускается эксплуатация на базе очень просторной комнаты публичного строения или квартиры.

Установка просит: заливку стяжки, укладку демпферной ленточки, теплоизолятор с шириной в 5 — 7 см на базе минваты и пенополистирола.

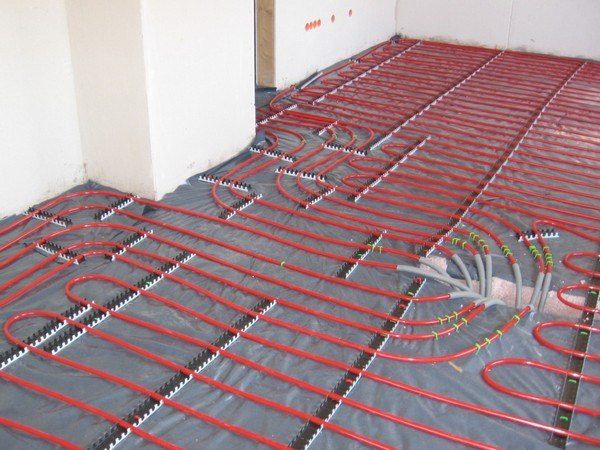

• После подготовки укладываются контуры труб для движения термического носителя.
• В этом сложность монтажа, так как дальше нужна соединение с общей системой отопления.

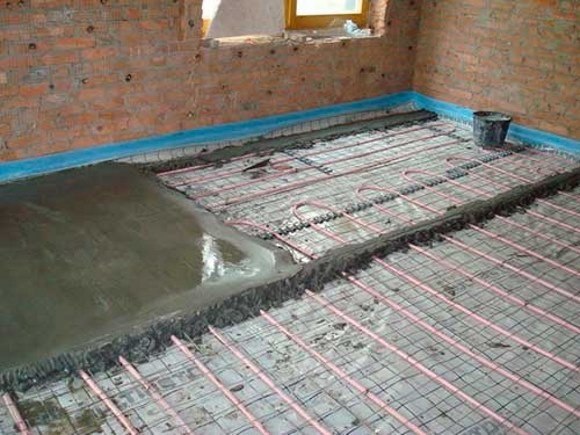

• Позже заливается стяжка или наливной пол. Поверх добавляется декоративное покрытие.

Готовая система просит до 15 см от высоты помещения. Поэтому электрический тёплый пол на базе матов обрёл популярность в сопоставлении с другими модификациями. Другой вопрос как монтировать? Дальше разберёмся в этом процессе для самостоятельного выполнения работы.

Расчет материалов

Измеряется площадь пола, дабы рассчитать, сколько нужна плитки с припасом на 10% от нужного количества. Объем клея определяется исходя из высоты слоя и состояния основания, выбоины, трещинкы подразумевают увеличенный расход. Изготовитель показывает на упаковке требуемые издержки, но в среднем — это 200 — 300 гр на квадратный метр.

Предварительный шаг перед укладкой

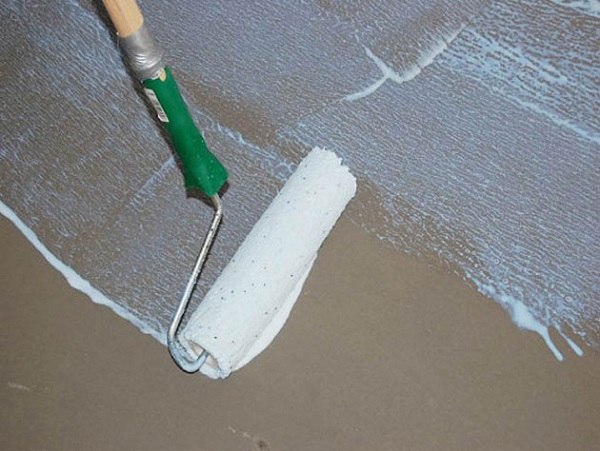

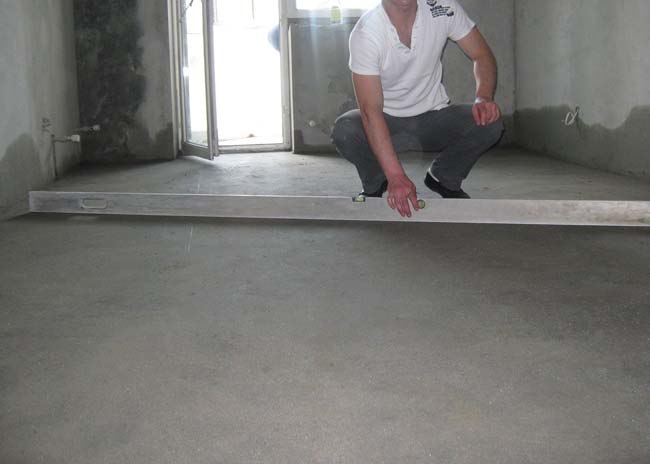

Основание выравнивается, покрывается грунтовкой со свойством глубочайшего соединения с материалом. На пол натягивается полиэтиленовая пленка или наносится мастика с присутствием битума.

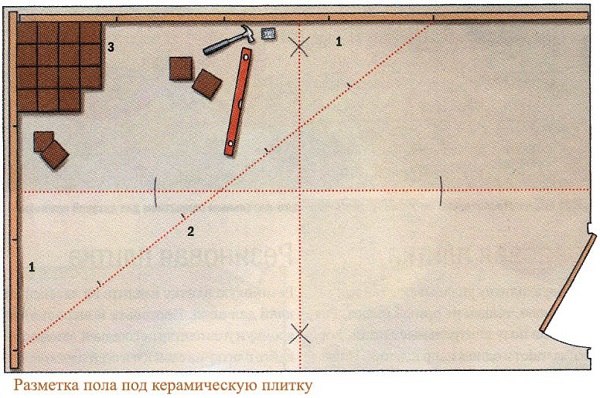

нанесение разметки на пол

Плитку можно укладывать рядами или в разбежку. 1-ая стратегия подразумевает совпадение швов по горизонтали и вертикали. 2-ая базируется на шахматном порядке.

Но ни одна из версий не обеспечивает преимущество в процессе использования.

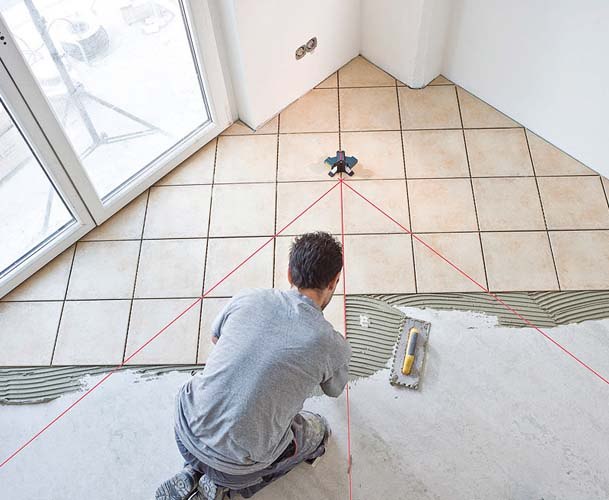

• Разметка стартует от самой длинноватой стенки. Для этого применяется мел, шнур. Намечается 1-ый ряд плитки.
• Он становится основой для укладки декоративного покрытия.

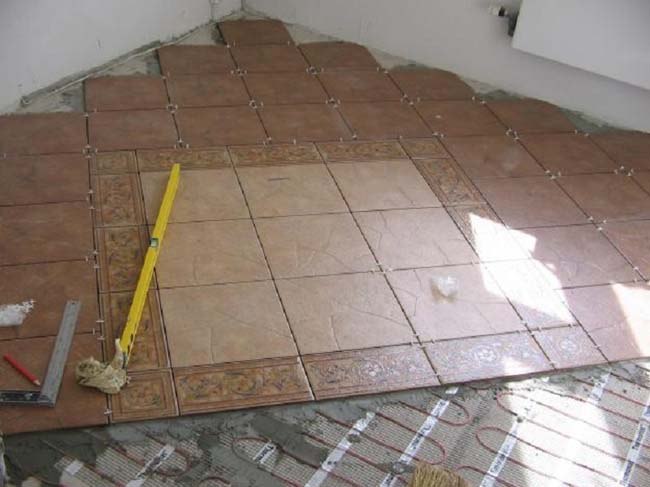

Но в случае наличия рисунка подразумевается подготовительная раскладка материала, дабы проверить совпадения контуров и деталей изображения. После чего стартует финишная работа.

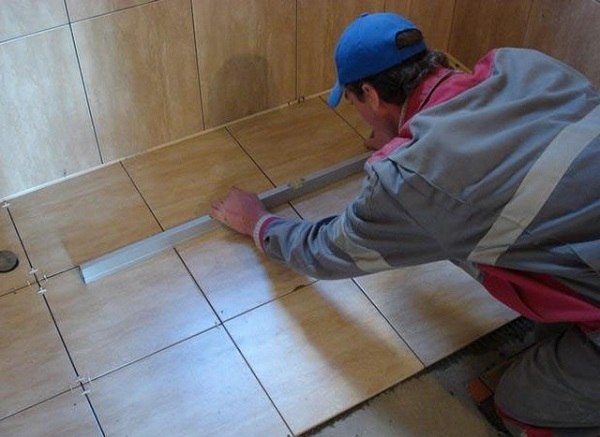

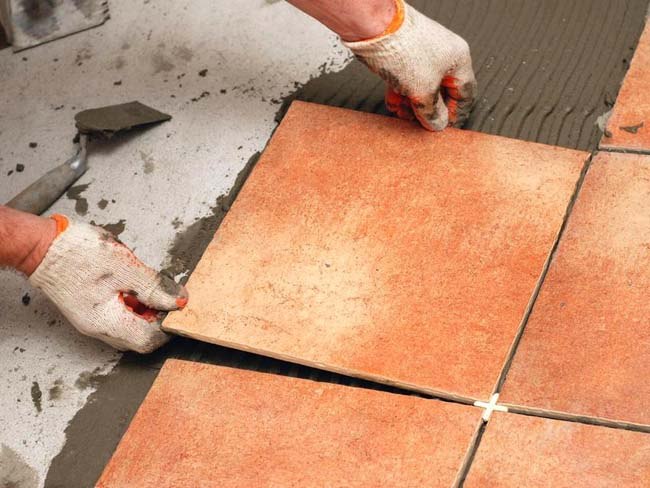

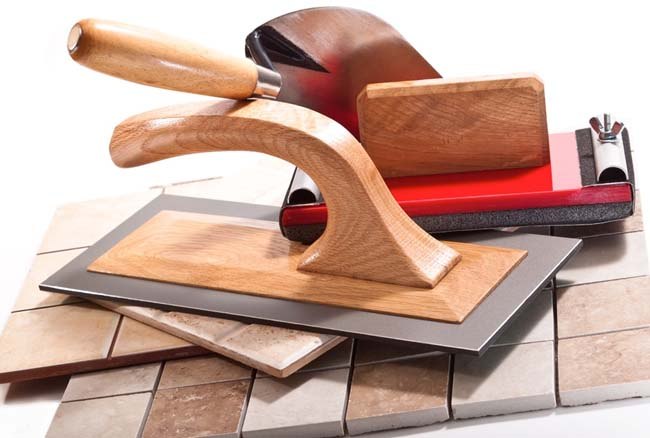

Как верно уложить (пошаговая аннотация)

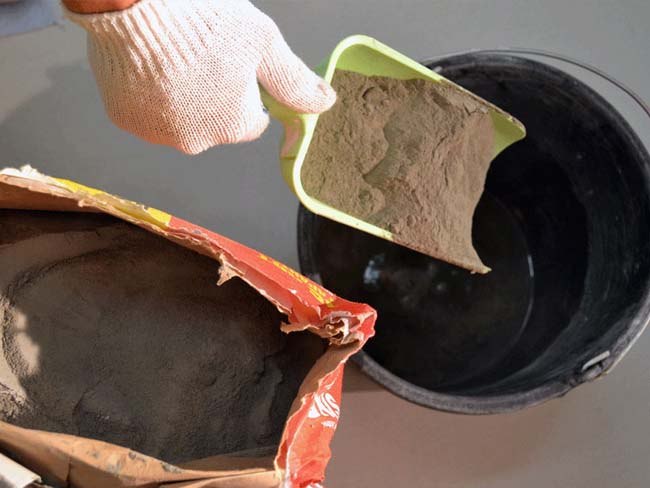

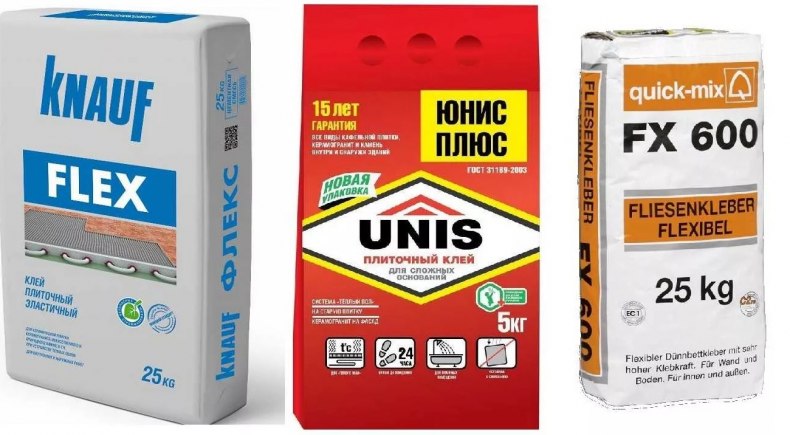

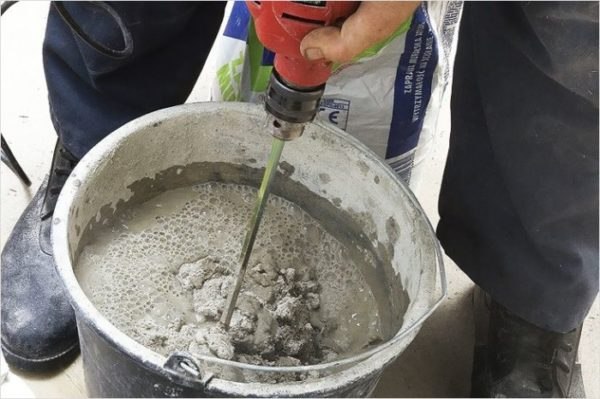

Создаётся клей для монтажа плитки. Применяется пластиковое ведро или другая ёмкость. Заливается незначительно воды и состав перемешивается специальной насадкой. Добавляется вода и работа строительного миксера продолжается до образования густой сметаны.

Но клей стремительно сохнет поэтому, создаётся порциями приблизительно каждые 30 — 40 минут. Наносится на пол или плитку, благодаря шпателям. Материал лёгкими движениями вдавливается в слой клея. Подравнивается резиновым молотком.

• Качество контролируется уровнем.
• Допускается демонтаж и корректировка слоя клея.
• Правильные размеры швов обеспечиваются строй крестиками.
• Клей высыхает использовано 2 — 3 суток.
• После чего через 72 часа можно ставить мебель и всеполноценно эксплуатировать тёплый пол.

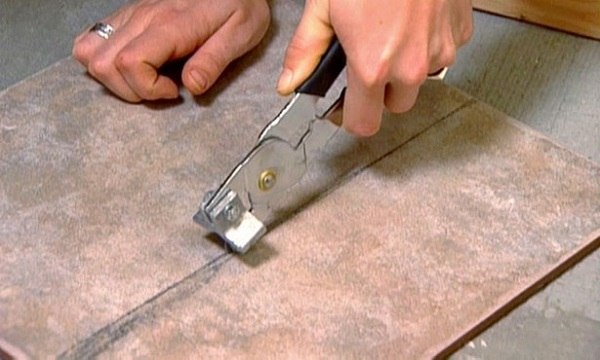

Необходимо отметить, что подрезанная плитка укладывается в районе углов, под плинтус или мебель, главное, дабы она не была видна. Для резки применяется плиткорез, стеклорез или болгарка.

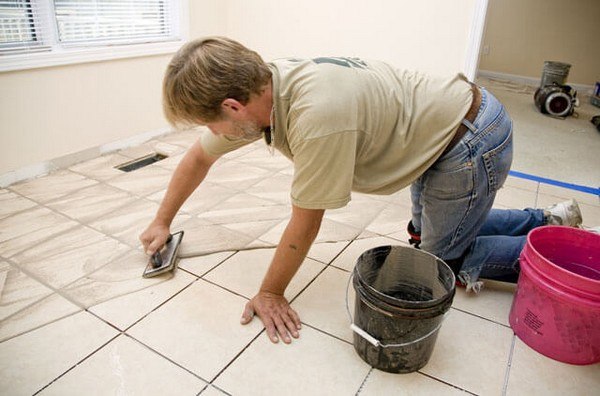

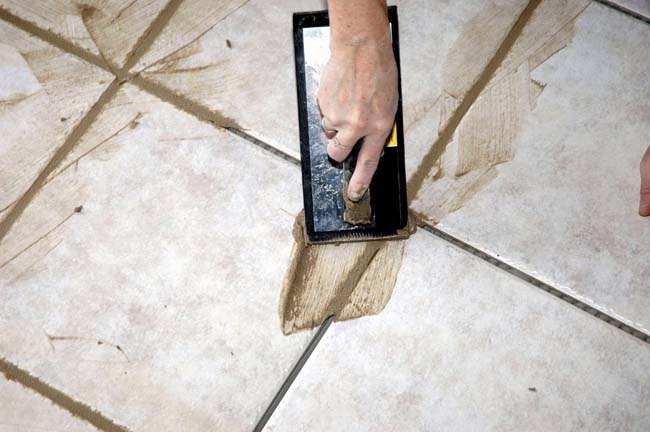

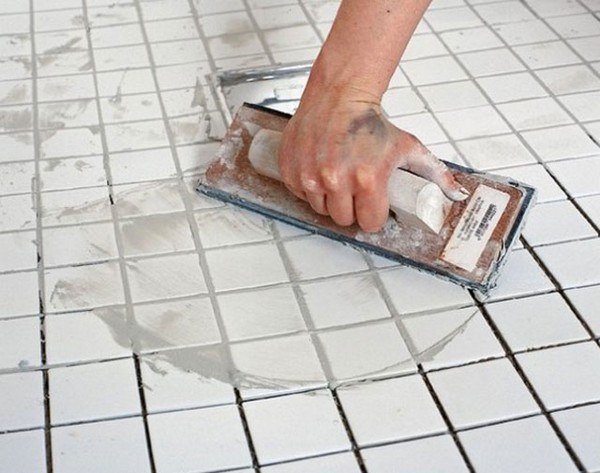

Как заделывать швы плитки

Это принципиальный шаг работы, так как до заделки швов нельзя эксплуатировать тёплый пол, и считать установка завершённым.

Как заделывать различные типы швов:

1. Установочные швы. Отличаются размером в 1,5 — 3 мм. Образуются по кромкам плитки.
2. Бесшовный вид. Когда шов меньше, чем нижнее значение, тогда укладка считается бесшовной. Хоть какой вариант можно замазывать через день после монтажа плитки. Извлекаются строй крестики. Шпателем на базе резинового лезвия промазывается затирочная смесь. Производятся движения вдоль по швам. Через 40 минут швы промываются холодной водой.
3. Периметральные швы. Возникают в районе соприкосновения кромки плитки со стенкой. Заделываются герметиком с добавлением силикона, но допускается использование резиновой прокладки. Устанавливаются плинтуса.

После окончания этого шага можно воспользоваться тёплым полом покрытым плиткой.

Сейчас мы поняли, что на тёплый пол можно укладывать плитку. Разобрались в аспектах для самостоятельного выполнения монтажа.

Как выполнить тёплый пол?

Для обустройства напольного отопления применяют водяную либо кабельную магистраль, нагревательные маты, карбоновые стрежни либо термоплёнку. Системы применяют как в жилых комнатах, так в нежилых помещениях: в бане, на балконе, на веранде. Нужно просчитать мощность «тёплого пола», верно выполнить подключение.

Содержание статьи

• Жидкостный подогрев
• Внедрение нагревательного кабеля
• Инфракрасный подогрев

Расчеты делают при помощи особых программ-калькуляторов. Как верно выполнить тёплый пол в разных помещениях? На что направить внимание при подключении?

Жидкостный подогрев

Система жидкостного отопления является одной из самых действенных. Подогрев осуществляется за счёт жаркого теплоносителя. Если дом эксплуатируется раз в день, то в качестве теплоносителя применяют жаркую воду.

Для подогрева пригородного коттеджа, который применяют не каждый денек, советуют предугадать напольную магистраль с антифризом; жидкость не леденеет; система не разморозится. Для контура выбирают трубу поперечником 16 мм, 20 мм.

Как выполнить «тёплый пол» в личном доме на грунтовом покрытии? Для жидкостной магистрали нужно приготовить предварительное основание. Его утепляют, обустраивают гидроизоляцией, сглаживают при помощи бетонной стяжки.

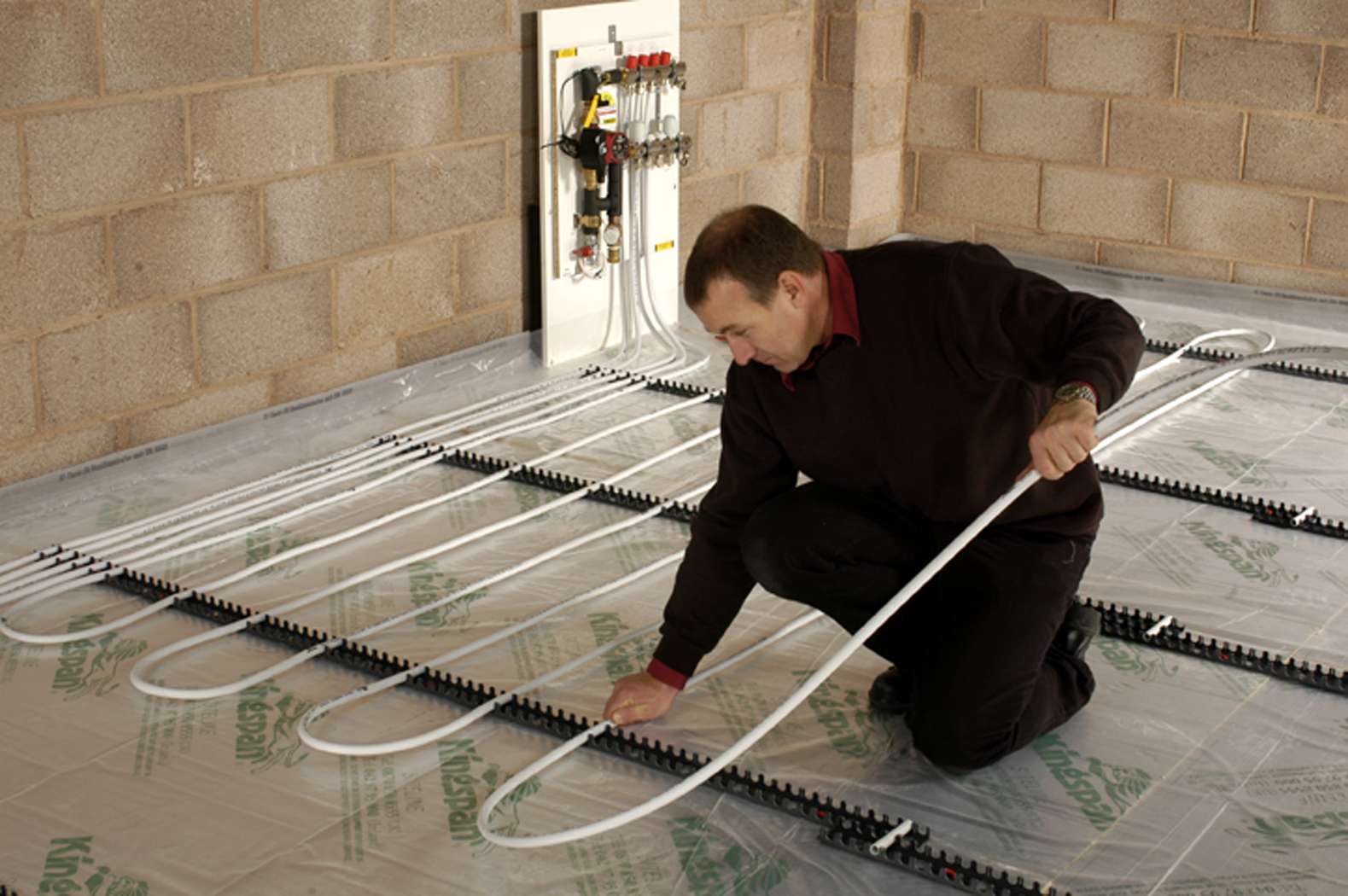

Монтируют жидкостную магистраль. Проводят подключение трубопровода к коллектору. Закрывают напольный контур бетонной стяжкой.

• Грунт сглаживают, укладывают на него дренажную подушку из песка и щебня. Все уровни утрамбовывают. Глубина подушки 10-20 см.
• Изолируют пол от воды, укладывают водоизоляционный материал. Советуют применять битумную мембрану.
• Утепляют пол минеральной ватой либо плитами из пенопласта.
• Укладывают армированную сетку, выстраивают маячки, заливают основание бетоном.
• Сглаживают поверхность правилом. Выжидают 28 дней для высыхания предварительного покрытия.

Основание нужно защитить от конденсата, который появляется при перепадах температур. Для этого применяют водянистую гидроизоляцию. На неё укладывают теплоизолятор и полиэтиленовую плёнку.

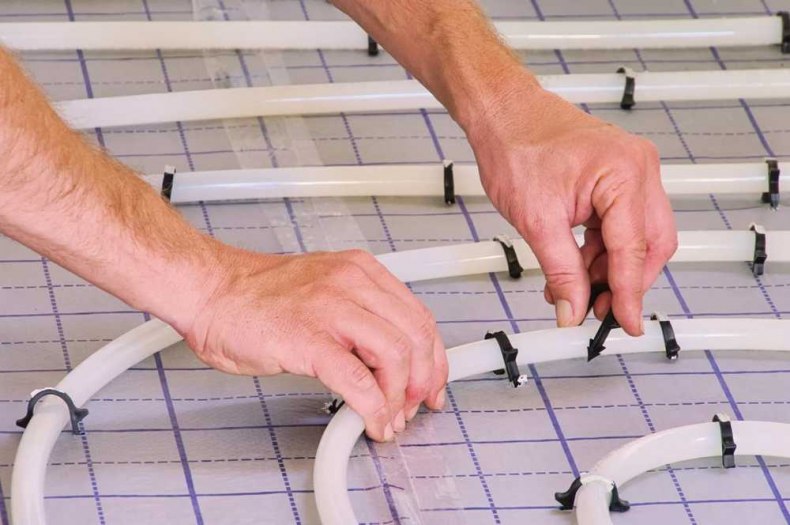

На поверхности устанавливают приспособления для крепления жидкостного контура. Это может быть монтажная лента, армированная сетка, шины с якорными замками, контурные маты. Проводят установка трубопровода.

Советуем: Как подобрать материал для тёплого водяного пола?

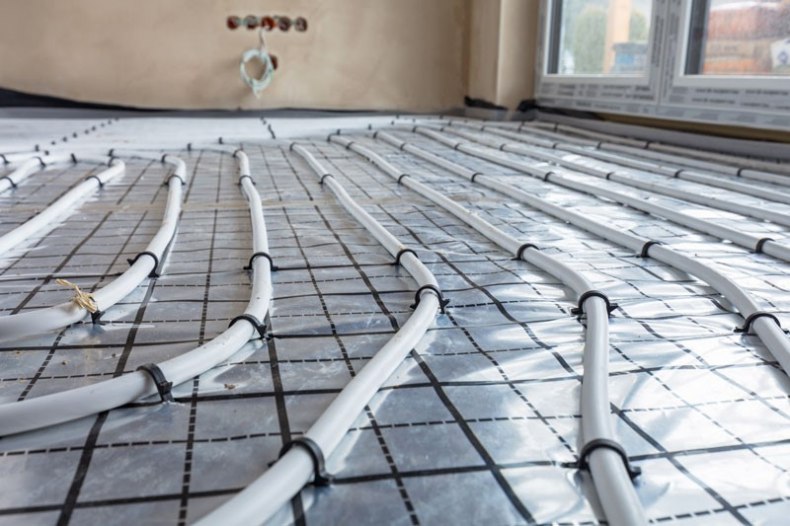

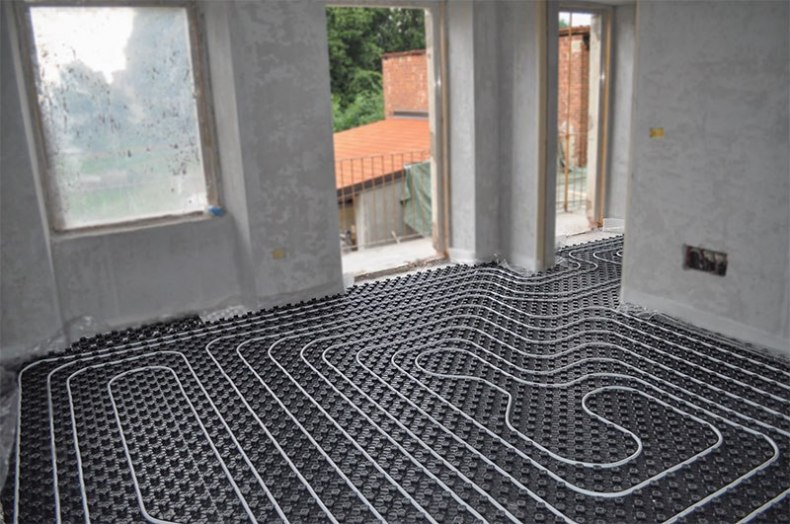

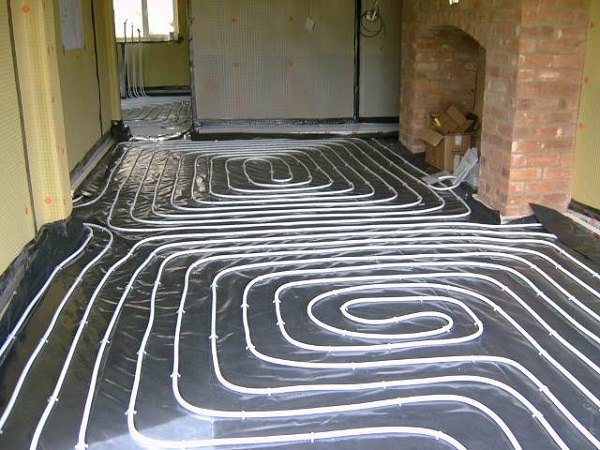

Укладка водяного тёплого пола проводится змейкой либо улиткой. Лучший шаг 10-15 см. Начинаться и заканчиваться трубопровод должен в одном и том же месте. Его подключают к коллектору, от которого отводятся трубы к нагревательному элементу, к котлу либо к печи.

Если жидкостный контур применяют в качестве дополнительного подогрева при радиаторном отоплении, то коллектор может быть подключён к устройству, к самому радиатору.

Трубопровод непременно опрессовывают и тестируют. Если магистраль герметична, нормально работает, то её закрывают бетонной стяжкой. На нижней поверхности стенки крепят демпферную ленту.

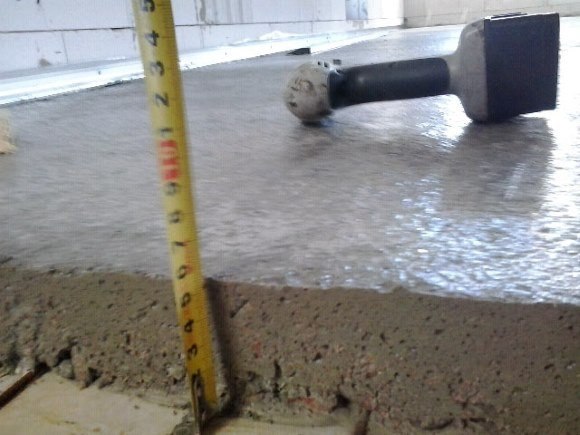

Бетонная поверхность отлично пропускает тепло, потому стяжку делают шириной 8 см: следует знать, как верно залить тёплый пол, какой материал применять.

Напольное покрытие выбирают зависимо от предназначения помещения. В гостиной укладывают ламинат либо линолеум. На кухне, в прихожей, в ванной комнате обустраивают кафельный пол.

На веранде можно выполнить пол из керамогранита. Ковровое покрытие для «тёплого пола» не применяют. Оно задерживает тепло, не пропускает его в помещение.

Как выполнить тёплый пол в бане? Баню применяют не каждый денек. Если устанавливают жидкостную систему подогрева, то её заполняют антифризом. Контур укладывают в сауне, в комнате отдыха, около бассейна.

Систему подключают к печи либо к котлу. В моечном отделении пол оборудуют под наклоном. Вся вода должна стекать в сточную трубу. На наклонной поверхности советуют уложить кабельные нагревательные системы. Подогрев работает от электрической сети.

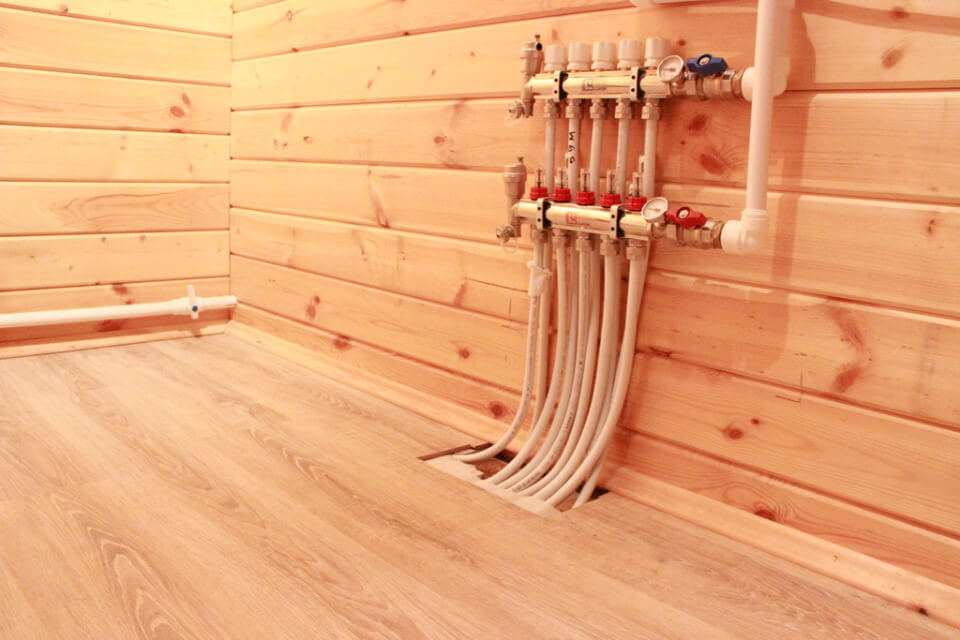

Как выполнить тёплый пол в древесном доме? Жидкостную магистраль монтируют не только лишь на стяжку, но и на древесную поверхность.

Для трубопровода нужно предугадать контур. Его монтируют из фанеры; выводят проходы и места извива трубы. В желоба укладывают железные пластинки. В них располагают трубы. Магистраль закрывают гипсокартоном либо доской. После этого начинают отделку финального покрытия пола.

Советуем: Что заходит в набор тёплого пола Валтек?

Внедрение нагревательного кабеля

Напольный подогрев при помощи кабеля проводят в большинстве случаев в этом случае, когда в качестве напольного покрытия выбирают плитку. На пол укладывают кабельные секции либо маты. Секции рассчитаны на определённую мощность. Проводник находится в бухтах определённой длины.

Укладывают двужильный либо одножильный кабель. Вместе с секциями применяют маты. Они представляют собой сетку из стекловолокна, на которой змейкой уложен кабель. Как положить «тёплый пол»?

• Нужно приготовить предварительное покрытие.
• Кабель работает от электричества. Держит под контролем работу системы терморегулятор. Для него сходу оборудуют место на стенке. От него будет выводиться кабель.
• Сходу выводят желоб для термодатчика и для проводника от электрического пола. Все провода располагают в гофротрубках, которые монтируют в желоб.
• На основание укладывают полиэтиленовую плёнку, теплоизолятор, отражающий экран из фольгированного материала.

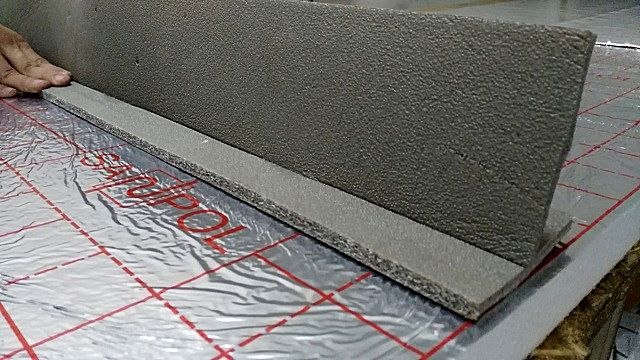

• По нижнему периметру крепят демпферную ленту.
• Выводят кабель либо укладывают маты.
• На расстоянии 30 см от края тёплого пола устанавливают термодатчик. Он должен размещаться между витками проводника.
• Кабель и термодатчик подключают к терморегулятору. Советуют пользоваться услугами электрика, который знает, как верно подключить систему. Выводят проводники электрической сети. Схема подключения имеется на панели регулятора.

Проводят тестирование системы. Производят укладку тёплого пола в стяжку 2-5 см либо под плиточный клей. Укладывают финальную облицовку пола.

Включают «тёплый пол» после высыхания строй смесей. Прогрев проводят равномерно, начиная с 20 0С. Температуру доводят до 45 0С в течение 48 ч.

Инфракрасный подогрев

Системы отопления организуют при помощи карбоновых стержней либо термоплёнки, на которой размещается карбоновая смесь в виде полос. При нагревании смесь испускает инфракрасные волны, которые нагревают пол в помещении. Как выполнить карбоновый электрический тёплый пол?

• Нагревательные элементы укладывают на ровненькую поверхность. Укладка инфракрасного тёплого пола осуществляется под ламинат. Карбоновые стержни применяют под плитку.
• Основание обрабатывают водянистым водоизоляционным материалом.
• На поверхность укладывают теплоизолятор и отражающий экран.
• Устанавливают карбоновые маты либо термоплёнку.
• Нужно верно подключить тёплый пол. Все элементы подключают параллельным соединением.
• На матах либо на плёнке располагают термодатчик.
• Все проводники защищают гофрированной трубкой и подводят к терморегулятору.
• Проводят подключение и тестирование системы.

Советуем: Особенности монтажа тёплого пола Sun power

Карбоновые маты закрывают плиточным клеем либо узкой бетонной стяжкой. В качестве напольного покрытия советуют применять плитку. Как укладывать термоплёнку? Система не просит дополнительной защиты. На неё сходу монтируют подложку и покрытие.

Термоплёнка является безупречным тёплым полом под ламинат либо под паркет. Подключать подогрев можно сходу, после окончания монтажа декоративного покрытия.

Водяное отопление можно устанавливать под всякую напольную облицовку. Кабельные секции, карбоновые маты почаще применяют для плиточного покрытия. Плёночный пол подходит под ламинат либо линолеум. Ковровое покрытие не добавит тепла в помещении. Его в качестве финального покрытия не выбирают.

YouTube responded with an error: The request cannot be completed because you have exceeded your <a href="/youtube/v3/getting-started#quota">quota</a>.
