Благодаря самоклеящейся базе, установка светодиодных лент прост и комфортен далее некуда. Для надежного приклеивания, установка светодиодных лент нужно начинать с подготовки основания, о которой уже было сказано предостаточно в прошлых советах. В общем, поверхность, на которую будет наклеиваться светодиодная лента, нужно очистить от грязищи и пыли, если нужно, то к тому же обезжирить. Плюс стараться избегать острых углов, дабы лента накрепко наклеилась, хотя светодиодные ленты можно клеить фактически под хоть каким углом за счет их большой эластичности. Рекомендуется также окрашивать поверхность ниши, куда устанавливается светодиодная лента, в белоснежный либо серебристый цвет, дабы отдача света была наибольшей. Об этом также уже писалось ранее. Есть предложение в итоге разглядеть вопрос схем подключения светодиодных лент, так как у многих могут появиться некоторые вопросы на данную тему. Разглядим более нередко задаваемые вопросы.
Почему стоит уделить внимание схемам подключения светодиодных лент? Почему светодиодные ленты нельзя подключать, как попало?
Дело в том, что сегменты светодиодной ленты соединены между собой параллельно, и весь суммарный ток проходит по дорожкам, которые рассчитаны на мощность определенного количества светодиодов, расположенных на ленте. Ленты выпускаются в бобинах по 5 метров. Итак вот конкретно на такую длину ленты (соответственно и количество светодиодов на ней) и рассчитаны её токопроводящие дорожки. В силу этих событий есть одно очень принципиальное условие, которое нужно соблюдать, собирая схему подключения светодиодной подсветки. Нельзя подключать последовательно* участки светодиодных лент так, дабы их общая длина превосходила 5 метров. По другому токоведущие дорожки ленты просто не выдержат токовой нагрузки, перегреются и перегорят – лента выйдет из строя.
*Последовательное подключение (в контексте этой статьи) значит подключение к концу одной ленты начала другой и т.д.. Вот так подключать светодиодные ленты, если их суммарная длина более 5 метров, нельзя:

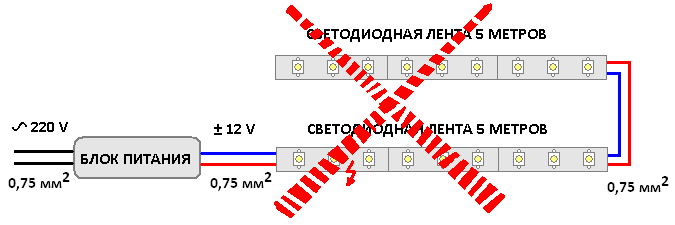

(схема последовательного подключения светодиодных лент – так лучше не делать)
Как верно подключить светодиодную подсветку, если длина подключаемой ленты больше 5 метров?
Если нужна выполнить подсветку участка длиной более 5 метров, придется отрезки светодиодной ленты подключить *параллельно, для этого, может быть, придется протянуть длиннющий соединительный провод, длиной 5 метров и поболее. Сейчас ток ко 2-ой ленте побежит по этому длинноватому проводу, а не по дорожкам первой ленты. Единственное, нужно учитывать, что длиннющий провод обладает огромным сопротивлением. Потому, дабы в нем не так осязаемо падало напряжение, этот удлиняющий провод лучше взять двойного сечения. Примерно 1,5 мм.кв. Помните, в прошлом совете — Подготовка светодиодной ленты к монтажу, мы рассматривали вопрос, какие провода подходят для соединения светодиодных лент.
*Параллельное подключение (в контексте этой статьи) значит подключение начала одной, начала 2-ой и начала всех других лент в одной общей точке. К примеру, так, как показано на рисунке ниже:

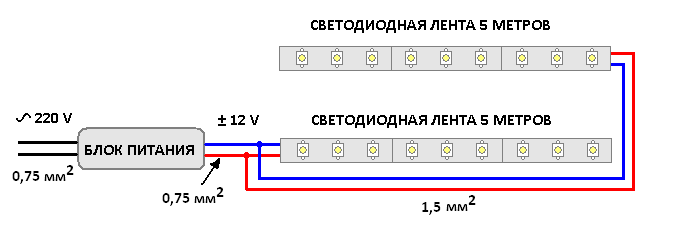

(схема параллельного подключения светодиодных лент – это правильное решение)
Как вариант, можно расположить блок питания посредине 2-ух длинноватых отрезков ленты. Соединительные провода на стороне 12 В при всем этом будут иметь наименьшую длину, потому подходят провода сечением 0,75 мм.кв. Схема будет смотреться, к примеру, вот так:
(схема параллельного подключения светодиодных лент с расположением блока питания посредине)
Если мощности 1-го блока питания не довольно, дабы запитать всю светодиодную ленту сходу, то можно применить схему подключения с внедрением нескольких блоков питания:

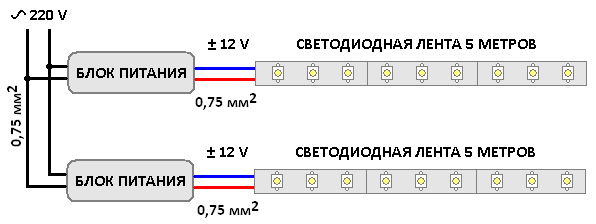

(схема подключения светодиодных лент с 2-мя и поболее блоками питания)
Такая схема также может понадобиться, если один блок для питания всей подсветки очень габаритный из-за большой мощности и не помещается в специальную нишу. При таковой схеме, любой из 2-ух и поболее блоков питания будут иметь наименьшие габариты и просто сумеют спрятаться. Но цена реализации таковой схемы может возрасти. Два блока питания будут стоить дороже, чем один, даже если их общая мощность не превосходит мощность 1-го блока питания.
Здесь также необходимо отметить, что провода на стороне 220 В довольно также применить сечением менее 0,75 мм.кв. (но и не меньше для механической прочности), даже если это длинноватые провода, соединяющие все блоки питания между собой. Дело в том, что по стороне более высокого напряжения будут идти еще наименьшие токи, чем по стороне низкого напряжения. Приблизительно в 18 раз меньше. Ведь потребляемая и выдаваемая мощности блока питания приблизительно одинаковы, а напряжение на входе в 18 раз больше (220 В / 12 В). Электрическая мощность рассчитывается произведением тока на напряжение, поэтому, если напряжение меньше, то ток больше на тот же коэффициент. Этот коэффициент именуют коэффициентом трансформации. Зачем я это все здесь пишу? Да, в общем-то, для общего развития
Может быть кому-то будет любопытно либо даже полезно.
А чем отличается схема подключения разноцветной RGB светодиодной ленты от схемы подключения обыкновенной одноцветной светодиодной ленты?
Единственное отличие, это то, что при подключении разноцветной RGB светодиодной ленты в схеме подключения между блоком питания и лентой устанавливается RGB-контроллер. Схема подключения подсветки будет смотреться приблизительно следующим образом:

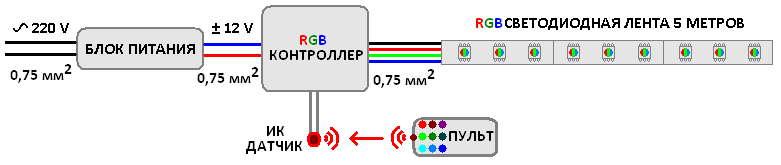

(схема подключения разноцветной RGB светодиодной ленты)
Но снова же эта схема будет работать нормально, если общая длина подсветки не превосходит 5 метров.
Как быть, если суммарная длина светодиодной RGB-ленты превосходит 5 метров? Какую схему подключения применить?
Можно применить схему с параллельным подключением отдельных участков и внедрением удлиняющих проводов, наподобие той схемы, что применяется при подключении от 1-го блока питания нескольких отрезков одноцветной светодиодной ленты с общей длиной больше 5 метров:
(схема подключения нескольких RGB светодиодных лент от 1-го блока питания)
Можно также, если получится конструктивно, применить схему, когда блок питания совместно с контроллером расположены посредине 2-ух светодиодных лент, это дозволит не использовать длинноватые соединительные провода:

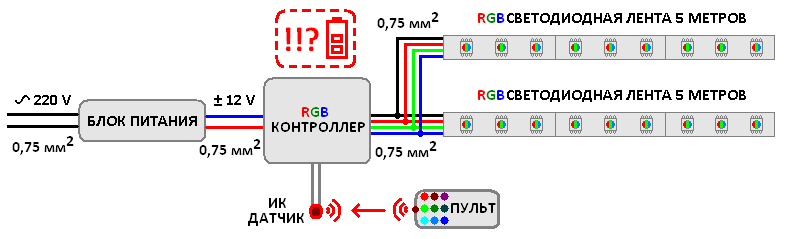

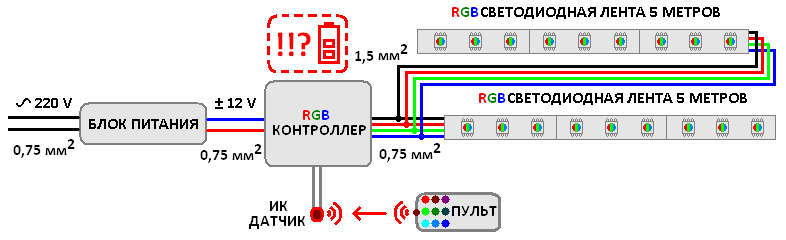

(схема параллельного подключения 2-ух RGB-светодиодных лент с расположением блока питания и контроллера посредине – не необходимы длинноватые соединительные провода, сечение провода можно применить не такое огромное)
Но в этом случае к недочетам схемы (большая мощность и габариты блока питания, длинноватые соединительные провода) добавляется фактор загрузки RGB-контроллера (на выше приведенных рисунках — таинственное изображение разряженной батарейки). Ведь в этом случае через RGB-контроллер побегут суммарные токи всех отрезков светодиодных лент. А разноцветные ленты обычно имеют благопристойную мощность, как ни как три цветовых канала и каждый светодиод имеет по три кристалла. Наилучшим решением в данной ситуации будет внедрение схемы с несколькими блоками питания. Но ведь посредником между блоком питания и RGB-лентой должен быть RGB-контроллер. Как же вынудить отрезки разноцветной светодиодной ленты, присоединенные к различным контроллерам, синхронно следовать сценарию подсветки, задаваемому пультом управления? — Никак. В этом случае любая разноцветная светодиодная лента будет жить собственной своей жизнью, подчиняясь командам только собственного контроллера. Выход из ситуации: внедрение 2-ух и поболее блоков питания, использование 1-го RGB-контроллера вместе с RGB-усилителем (либо несколькими усилителями, если блоков питания больше 2-х). Дабы было проще представить то, о чем здесь написано, предлагаю разглядеть пример схемы подключения 2-ух и поболее участков разноцветной светодиодной ленты, имеющих общую длину более 5 метров, с внедрением нескольких блоков питания, 1-го RGB-контроллера и 1-го либо больше RGB-усилителей. Схема будет иметь следующий вид:

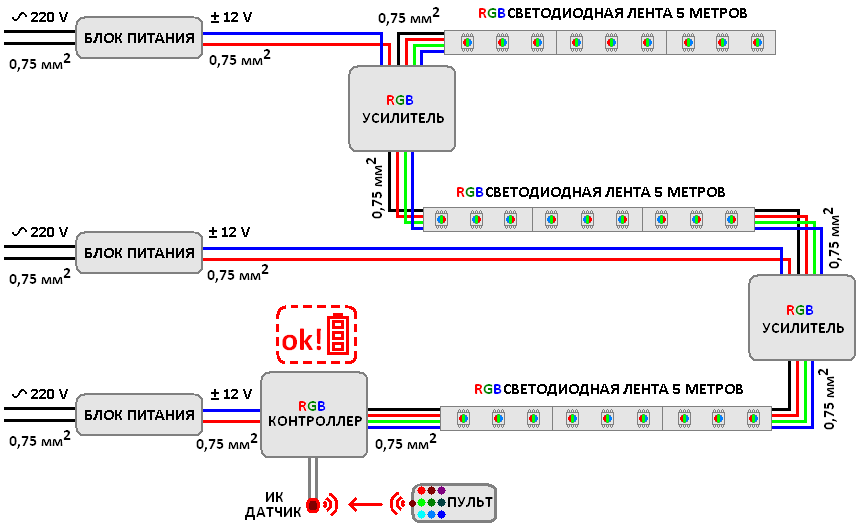

(схема подключения нескольких участков RGB-лент, общей длиной более 5 метров, с внедрением RGB-усилителей)
В принципе, на картинке и так всё понятно, и лучше один раз узреть, чем 100 раз услышать, а тем паче прочесть. Но, дабы не было непонимания и излишних вопросов, охото всё-таки на всякий случай выполнить акцент на контактах RGB-усилителя. А конкретно, что куда подключать. Усилитель для разноцветной светодиодной ленты имеет две клеммные колодки: «Вход» – «Input» (4 контакта) и «Выход» – «Output» (6 контактов). К входу усилителя подключаются четыре провода от предшествующей светодиодной ленты, по этим проводам передаётся сигнал управления от контроллера, но вход усилителя потребляет малозначительный ток управления цветовыми каналами. К выходу также подключаются четыре провода уже следующей светодиодной ленты, также два провода от еще 1-го блока питания, за счет которого фактически и усиливается управляющий сигнал. Другими словами через первую ленту протекает номинальный её ток, а подпитка энергии для 2-ой и последующих лент осуществляются от второго и последующих блоков питания соответственно, усиливая управляющий сигнал, который поступает с 1-го общего контроллера. Контроллер при всем этом не перегружается и все синхронно управляется с 1-го пульта. Единственное, нужно попытаться не спутать провода и контакты. «Input(+)», «Input-R», «Input-G», «Input-B» – соответственно контакты для общего вывода («массы»), красного, зеленоватого и синего цветовых каналов первой ленты, которая подключена конкретно к RGB-контроллеру. «Power(+)» и «Power(–)» — это «плюс» и «минус», поступающие от второго (либо последующего) блока питания, за счет которого осуществляется усиление управляющего тока для каждого цветового канала. «Output(+)», «Output-R», «Output-G», «Output-B» – соответственно контакты для общего вывода, красного, зеленоватого и синего цветовых каналов 2-ой (либо последующей ленты), для которой усилитель увеличивает сигнал управления. Вот и вся премудрость. По сути все намного проще, чем казалось бы. Конечно, последовательность расположения и обозначения разъемов на клеммных колодках усилителя зависимо от его модели могут мало отличаться от обрисованных выше. Но обычно производители все обозначения делают интуитивно понятными. Главное пристально приглядеться и ничего не спутать.

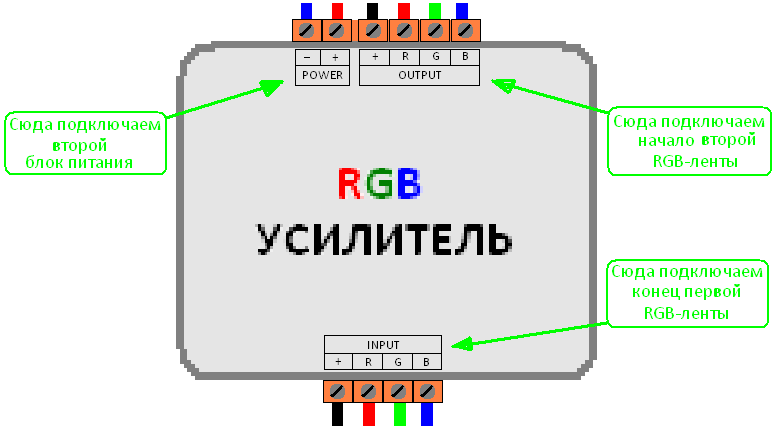

(клеммыне колодки RGB-усилилтеля)
Совместно с этим советом завершается цикл советов, посвященный вопросам, которые могут появиться при работе со светодиодными лентами. Создатель постарался разглядеть все самые достойные внимания темы. Но даже если некий из вопросов остался без внимания, не смущяйтесь задавать вопросы в комментах. Будем разбираться совместно. Всем фортуны. И спасибо за внимание.
Как соединить светодиодную ленту главные методы
В этой статье мы приняли решение ответить на вопрос: как соединить светодиодную ленту между собой. Такие познания понадобятся всем без исключения, ведь в любом монтаже бывают случаи, когда необходимо уделить ленту либо просто поменять определенный участок. Таковой метод подойдет для всех типов лент, включая RGB и 220 Вольт.
В каких ситуациях необходимо соединять ленту
Особенных сложностей в процессе монтажа хоть какой ленты нет, появляются заморочек, когда что-то идет не по плану. Разберем несколько главных ситуаций, почему необходимо соединять ленты.
Вначале охото вспомнить светодиодную ленту на 220 Вольт. Она своеобразна, если перегорает хотя бы один светодиод, подменять необходимо целый метр.
При установке хоть какой подсветки в доме возможно окажется, что ленты очень не достаточно, либо был отрезан очень большой участок, бывает, когда она просто повреждается. Добавление нового участка стопроцентно решит эту ситуацию. Узнайте о том, как установить светодиодную ленту на потолок.

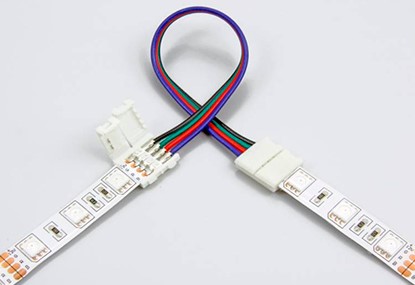

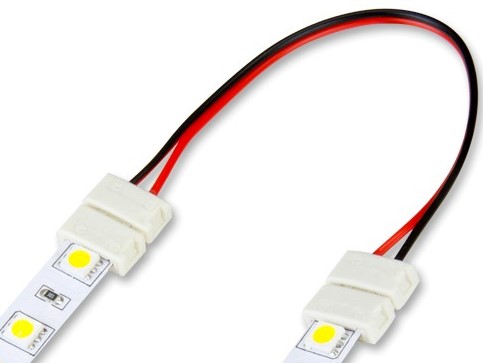

Как соединить светодиодную ленту коннектором
Таковой метод можно именовать хорошим, он не просит никаких особенных способностей. Довольно приобрести особый соединитель (коннектор). Его можно отыскать на любом рынке, особенных правил по выбору нет.
Процесс соединения светодиодной ленты не займет много времени, для этого не необходимы никакие дополнительные инструменты, довольно иметь две ленты, ножницы, и коннектор для светодиодной ленты.
Вот мы с вами и ответили на вопрос, как соединить светодиодную ленту без пайки, процесс достаточно обычной. Но, просит бдительности.
Как соединить светодиодную ленту видео
Дополнительные советы
- Всегда обращайте внимание на качество проводников лент, они должны соответствовать друг дружке. Если видно, что они отличаются, лучше такие светодиодные ленты между собой не соединять. Вероятнее всего, это приведет к выходу из строя всей ленты целом.
- После соединения посчитайте длину, блок питания ее должен выдерживать. В неприятном случае она будет пылать очень меркло.
- Принципиально соблюдать полярность, в этом плане ошибки быть не должно. Если контактов много пристально приглядитесь к ним, всегда есть определенная маркировка.

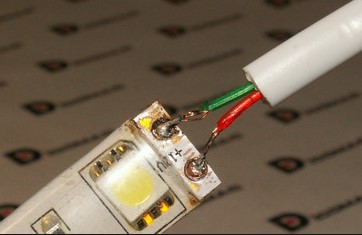

Как соединить светодиодную ленту пайкой
Таковой метод можно именовать сложным, ведь он просит умения пайки. Паяльничек обязан иметь маленькое нажимало, ведь работа должна выполняться аккуратненько. Если вы собрались делать светодиодную подсветку для фар, тогда таковой метод станет вам хорошим.
- Разрезаем ленту.
- Подготавливаем провода, при помощи которых будем соединять, необходимо снять изоляцию.
- Подготавливаем паяльничек, для этого очищаем его от гари.
- Нагреваем паяльничек до температуры в 300 градусов, менее. Если терморегулятора нет, смотрите, на его наружное состояние (красным быть не должен).
- Капаем канифоль на ленту.
- Подносим проводок к месту, где уже нанесена канифоль. Такие деяния проделываем со всеми проводами.
- Не забываем придерживать провода до того момента, как канифоль вполне не остынет.
- В конечном итоге зачищаем место пайки от излишней гари.
Совет! Паяльничек не должен быть очень жарким, это может прожечь ленту. И не забываем соблюдать полюсность.
