Случается, при монтаже проводки приходится соединять провода различного сечения. И нет тут, казалось бы, никакой трудности, ведь существует много разных методов выполнить это. Все же, в каждом определенном случае более удачным окажется некий один из вариантов. Речь может идти о монтаже распределительной коробки, тогда как установка стенной розетки — совершенно другое дело, где очень важен неплохой контакт и может быть меньшее переходное сопротивление в месте фиксации.
С давнешних времен и до настоящего времени не утратила популярности рядовая скрутка. С помощью скрутки просто можно соединить провода близких сечений, к примеру 1 кв.мм и 1,5 кв.мм. А если сечения очень различные? Тогда неплохой скрутки не получится, так как жилы не будут идиентично плотно прилегать друг к другу.
Дабы скрутка вышла высококачественной, провода должны умеренно обвивать друг дружку, не должно быть такового, что узкий провод просто намотан поверх толстого, ведь тогда контакт будет нехорошим и не надежным. Более того, даже правильную скрутку нужно всегда по окончании пропаять либо сварить, тогда соединение получится долговременным и надежным, можно сказать — на века.

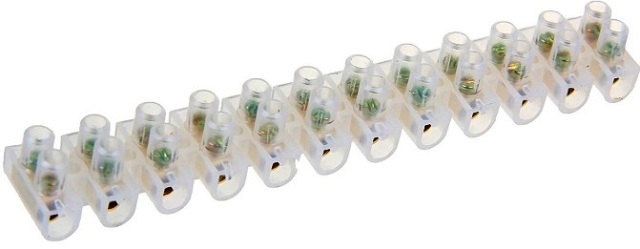

Зажим контактный винтообразной либо клеммная колодка — очередной испытанный временем метод соединения проводов различного сечения. С 2-ух сторон колодки размещены ряды зажимных винтов, так что по обе стороны колодки можно завести провода различного сечения, так что каждый провод окажется зажат личным винтом.
Провода близкие по сечению отлично соединяются с помощью таких зажимов, нужно только учитывать токовую нагрузку, и подобрать колодку правильного типоразмера, под соответственный ток, с подходящим поперечником контактных трубок и винтов.
Обычно величина максимально допустимого долгого тока указана прямо в маркировке винтообразного зажима. Провод очищается от изоляции на длину половины клеммы, вставляется, фиксируется, зажимается винтом. Соединение готово.

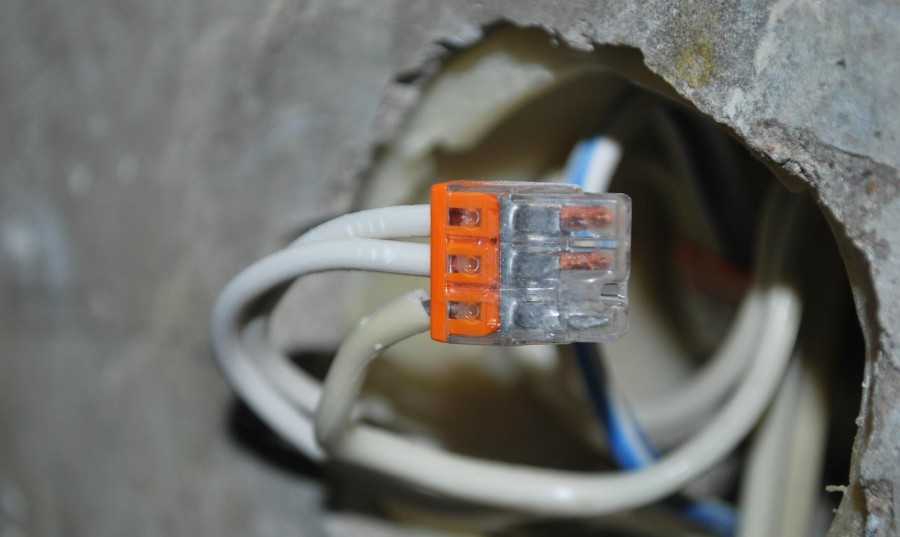

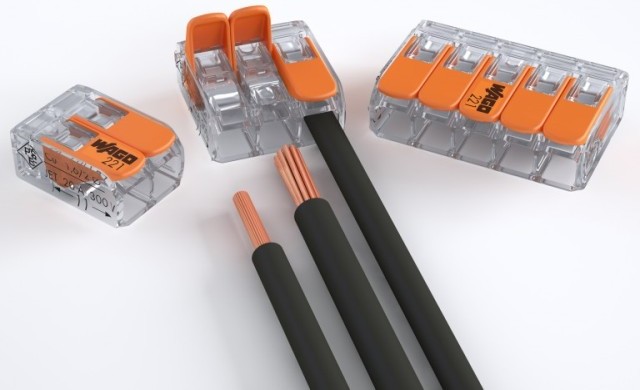

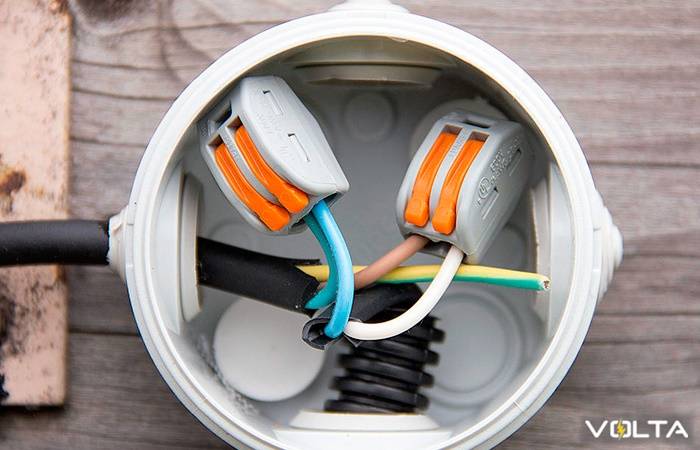

Специально для соединения проводов разных по сечению, сделаны комфортные самозажимные клеммы Wago. Жилы втыкаются по отдельности, любая в личное гнездо, после этого монтажнику остается надавить на рычаг, и соединение готово.
В одно отверстие можно воткнуть провод сечением 1 кв.мм, в другое — 4 кв.мм, и такое соединение, невзирая на различие сечений вчетверо, будет работать длительно и исправно, просто в силу грамотного устройства клеммы. Для различных групп сечений выпускаются клеммы Wago разных серий, рассчитанные любая — на свой максимально допустимый долгий ток.
Про клеммники Wago (это всегда очень жгучая тема для электриков):

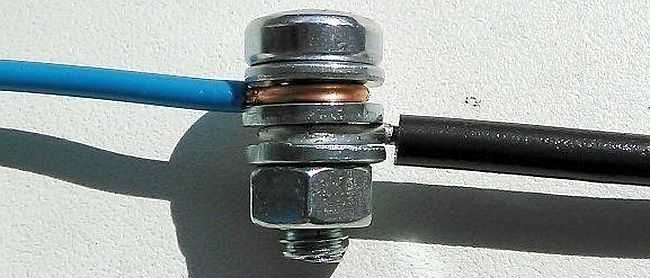

В конце концов, провода различного сечения можно соединить и обычным болтом с шайбами и гайкой, при этом соединение получится очень долговременным, надежным, а главное — площадь контакта проводов будет принципно довольно широкой.
Для соединения проводов данным методом, нужно будет зачистить оба провода на такую длину, дабы ее хватило на один полный оборот вокруг тела болта. На концах жил каждого из соединяемых проводов (их может быть и поболее 2-ух) формируются кольца в обхват болта.
На болт поначалу надевается шайба, потом на болт надевается кольцо (расположенное на конце первого провода), позже еще одна шайба — промежуточная, следом 2-ое кольцо (второго из проводов), потом — опять шайба и т. д. Весь этот бутерброд в конце зажимается гайкой.

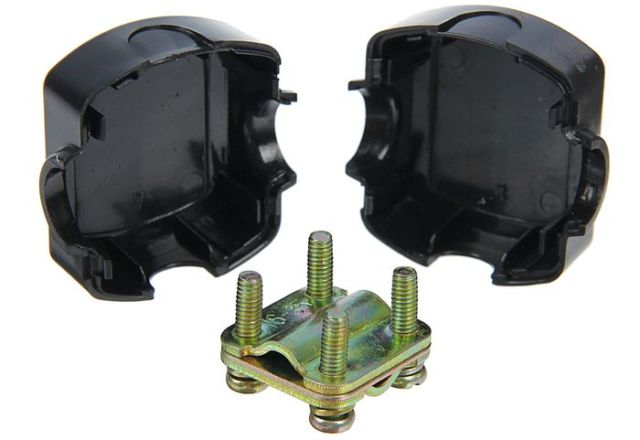

Очень популярно решение с зажимом типа «орешек», который верно именуется «сжим ответвительный», и нередко применяется в распределительных щитах на этажах для выполнения ответвлений в квартиры от магистральной полосы.
С концов проводов снимается изоляция на длину зажима, провода вставляются между пластинами с пазами по размеру, и умеренно зажимаются 4-мя винтами.
Снаружи на железный зажим устанавливается диэлектрический корпус, защищающий конструкцию от замыканий о другие проводящие части, находящиеся вблизи. Размер зажима выбирается по маркировке в согласовании с сечениями магистрального и ответвляемого проводника.

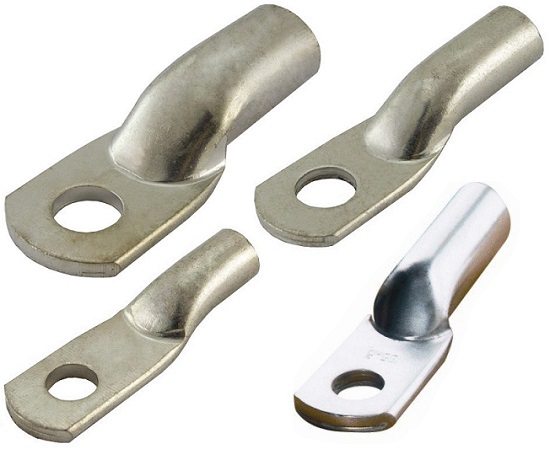

Если сечение соединяемых проводов очень велико, то подойдет метод соединения с медно-лужеными наконечниками, скрепляемыми болтом и гайкой.
Наконечники под подходящее сечение обжимаются пресс-клещами или гидравлическим прессом на концах проводов, потом плотно фиксируются друг к другу с помощью болтового соединения.
Площадь контакта выходит широкой, такое соединение отличается высочайшей проводимостью и надежностью. Законченное соединение можно дополнительно изолировать термоусадочной трубкой либо изолентой.
Можно ли соединять провода различного сечения
Методы соединения электрических проводов: виды соединений + технические аспекты
При установке дополнительной розетки, подключении новейшей люстры либо устранении неисправности в проводке предстоит заниматься электромонтажными работами. Не имея практического опыта, трудно обеспечить надежный контакт между проводниками из различного материала, имеющими различное сечение либо совсем различное количество жил.
В предложенной нами статье детально описаны все методы соединения электрических проводов, которые используют в сооружении проводки. Мы разобрали технические и технологические особенности каждого варианта. С учетом наших советов вы можете удачно отремонтировать либо совершенствовать электросеть.
Почему контактные соединения должны быть выполнены верно
Сначала, давайте разберем с чем связаны требования по высококачественному выполнению контактных соединений. Ведь недаром п.2.1.21 ПУЭ раздельно клеветает методы соединения проводов, и разрешает только винтообразные либо болтовые сжимы, опрессовку, сварку либо пайку.
- Связано это прежде всего с тем, что такие виды соединений могут обеспечить подабающий уровень долговечности и надежности соединения. Ведь хоть какой электрик для вас произнесет, что более 90% всех повреждений случаются конкретно на контактных соединениях, и потому им уделяется такое огромное внимание.

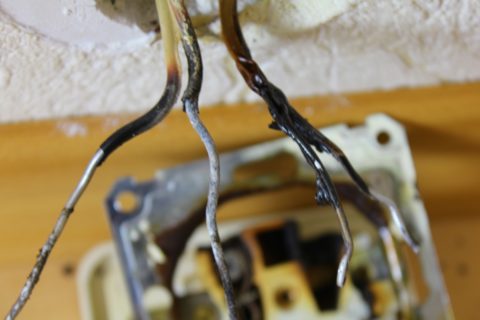

- Ведь что такое плохое контактное соединение – это соединение, имеющее огромное переходное сопротивление. А раз у нас есть сопротивление — это обозначает нагрев.

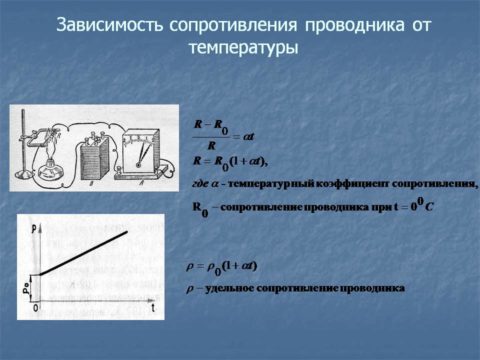

- Как мы помним из курса физики, хоть какой проводник в нагретом состоянии обладает огромным сопротивлением, чем проводник с более низкой температурой. Потому выходит лавинообразный процесс. От плохого контактного соединения проводник нагревается, и еще более возрастает его сопротивление. В итоге, он нагревается еще более — пока не наступает та точка, при которой он просто расплавляется.
- В итоге, наша основная задачка заключается в том, дабы обеспечить малое сопротивление между 2-мя соединяемыми проводниками. Достигается это за счет обеспечения подабающей площади соприкосновения 2-ух проводников, также за счет очень вероятного соприкосновения их между собой.
- Сходу давайте разберем, почему мы не будем рассматривать вопрос, как скрутить одножильные провода либо их многожильных братьев. Ведь при правильном подходе, и за счет скрутки можно обеспечить достаточную площадь соприкосновения и сжатия проводников вместе.
- Дело в том, что в любом случае контактное соединение будет подвергаться температурным воздействиям. Другими словами, оно будет греться и остывать. Как мы знаем, нагрев ведет к расширению материалов, а остывание, соответственно, к сужению. В итоге наше контактное соединение, не зафиксированное ни одним третьим элементом, может стремительно стать недостаточно высококачественным.
Направьте внимание! Наверное любой из вас сумеет привести 10-ки и сотки примеров, когда скрутка простояла десятилетия, и даже на данный момент смотрится лучше винтообразных либо болтовых соединений. Но, как говорится, исключения из правила только подтверждают само правило. Согласно статистике, соединения типа скрутки повреждаются существенно почаще, чем другие виды соединений.
Можно ли соединять провода различного сечения 1-го материала
Если, например, Для вас необходимо соединить провода различного сечения (для одинакового сечения также годятся) и 1-го материала (медь либо алюминий), то в данном случае отлично подходят особые соединительные колодки, выставленные ниже.
Читать еще: Как соединить проходной выключатель

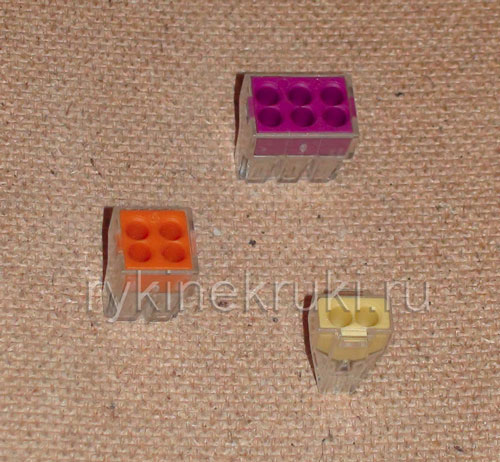

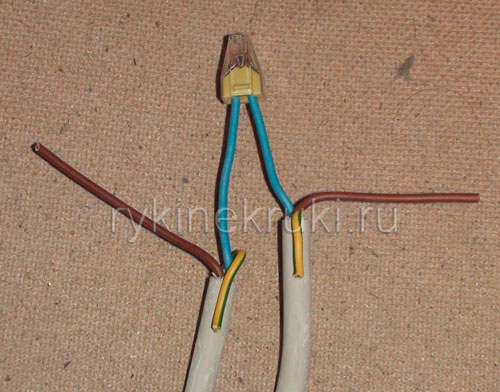

Они имеют различное число входов: на рисунке, соответственно: 2, 4, 6.
Т. е. это «как-бы» скрутка для 2, 3, 4, 5 либо 6 проводов.
При этом, если Для вас необходимо соединить между собой 3 провода, то для этого можно пользоваться колодкой, имеющей 4 либо 6 входов:
Колодка просто плотно насаживается на провода:
Необходимо осознавать, что после соединения проводов таким методом, назад из колодки их уже не вытащить. Потому, если Вы никогда не пробовали работать с схожими приспособлениями, купите их несколько штук в магазине с припасом и потренируйтесь дома. Они стоят копейки.
Выбор метода соединения проводников
Методов соединения проводников много. Избрать вероятный вариант необходимо с учетом ситуации. Так по мере надобности временного соединения можно применять просто скрутку либо зажим проводников между болтом и гайкой. Фасонные либо обмоточные провода огромного сечения лучше фиксировать сваркой либо пайкой.
Соединительные кабельные гильзы либо муфты безупречны для сращивания кабелей. Соединительные изолирующие зажимы отлично подходят для фиксации проводов маленького сечения и при наличии зажима подходящего размера. Клеммники необходимы для сборки схемы. Прокалывающие и ответвительные зажимы используются для подключения дополнительной нагрузки к имеющейся сети.
Соединение многожильных и одножильных проводников
Данное соединение начинается с выборки сечения многожильного провода к одножильному. Многожильный проводник не должен быть меньше сечения одиночного, по другому он прогорит в месте их соединения. Фиксируют их пайкой либо сваркой, либо способом обжима при использовании кабельных гильз.
При пайке провода очищаются от изоляции, потом многожильный провод накручивается на одножильный, а после делается пайка. Потом место пайки защищается изоляцией. При обжимке места контактов зачищаются, надевается гильза, которая обжимается обжимными пресс клещами в нескольких местах.
Соединение проводов с сечением различного поперечника
Соединение проводов с сечением различного поперечника может быть при расчете плотности тока на участках, если плотность на участках допустима, то их можно соединять методом пайки, скрутки, клемм либо болтовых соединений. Технологии соединения не отличаются от процесса соединения проводов с одинаковым сечением и подверглись рассмотрению выше.
Читать еще: Как соединить медные провода между собой
Соединение проводов большего сечения
Данный метод соединения довольно сложен большой площадью контакта. При очень большенном сечении прямоугольных проводов, фиксация вероятна только сваркой и часто её нереально произвести в домашних критериях из-за необходимости прогрева проводников до высочайшей температуры. После сварки проводников нужно непременное испытание приобретенного контакта.

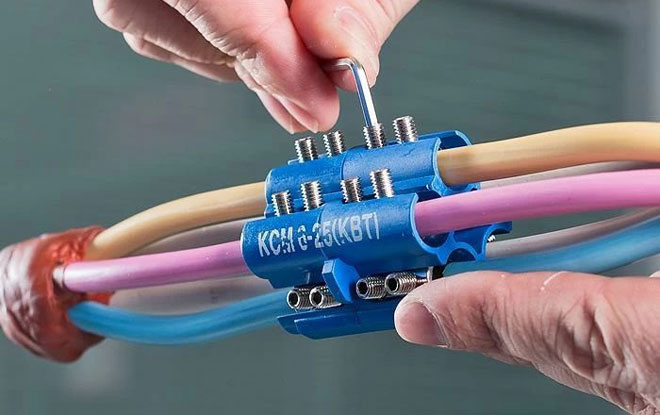

При соединении многожильных проводов либо кабелей огромного сечения можно пользоваться соединительной кабельной муфтой, уже упомянутой выше.
Соединение перебитых в стенке проводов
Часто в быту появляются ситуации, когда происходит пробой проводки в стенке. Нередко это происходит при ремонтных работах. Сначало проводку нужно обесточить и демонтировать штукатурку на месте проведения ремонтных работ.

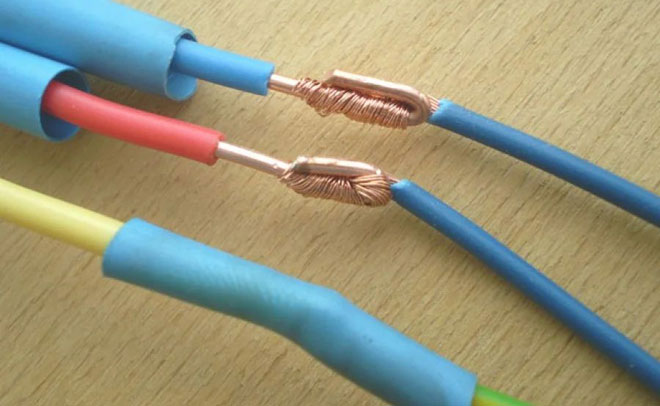

После зачищается изоляция с каждого конца покоробленного провода, а концы покрываются расплавленным свинцово-оловянным припоем с помощью обыденного паяльничка. Сходу продумывается изоляция для места пайки. Отлично применять термоусаживаемую трубку с учетом размера ремонтируемого участка. Трубка надевается на один из концов проводников.
Далее подбирается провод сечением не наименьшим перебитого провода, он отрезается и припаивается поначалу к одному концу провода, потом к другому. При всем этом, длина наращенного проводника должна обеспечить крепкость контактов. Он не должен быть очень небольшим либо длинноватым. В заключении на участок одевается трубка, которая при нагреве феном плотно обхватывает спаянный участок.
Соединение меди и алюминия

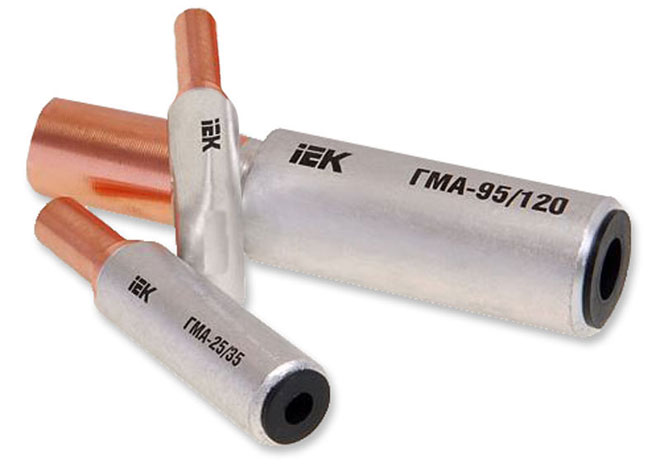

Как соединить медный и дюралевый провод подробнее рассмотренно в нашей статье. Соединение разноименных проводов может быть болтовым соединением рассмотренным ранее. Но, в большинстве случаев фиксация делается при помощи медно-алюминиевых гильз (ГАМ) под опрессовку. С одной стороны, гильза выполнена из алюминия, со 2-ой из меди. Дюралевая сторона гильзы большего размера, так как плотность тока у алюминия меньше, чем у меди. Гильза надевается на концы проводов с одинаковым металлом и обжимается прессом.
Методы соединения провода СИП с различными кабелями
Как можно соединить провода в распределительной коробке?
Читать еще: Гильзы для соединения проводов опрессовкой
Виды клемм для соединения проводов
Как верно соединить медный и дюралевый провода?
Какие бывают виды клеммных соединительных колодок?
Как воспользоваться клеммниками Wago для соединения проводов?
Подключение 2-ух проводов к одному автомату
Сходу скажу: два провода подключить к автомату можно только при условии соблюдения всех правил такового подключения, по другому такая ситуация приведет к плачевным последствиям. В эталоне лучше подключать один провод к одному автомату, но если по каким-то причинам этого выполнить нельзя, необходимо следовать советам из этой статьи.
Ниже мы разберем главные задачи такового подключения, также разглядим методы избежать этих заморочек и методы правильного подключения.
Соединение сваркой

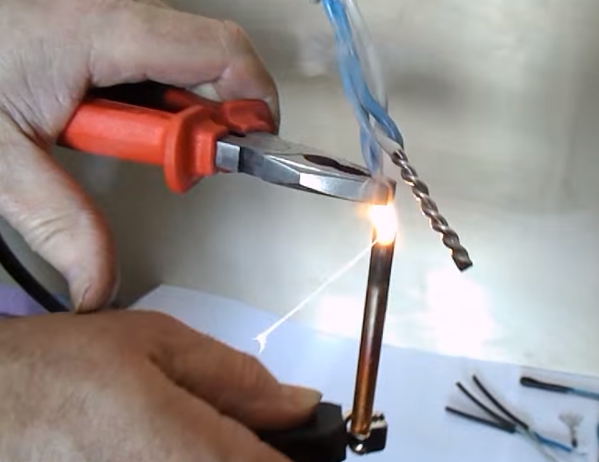

Соединение одножильного и многожильного провода способом сварки при условии правильного выполнения обеспечивает наивысшую надежность и эффективность в электротехническом плане. Сущность способа состоит в том, что с помощью специального сварочного аппарата токоведущие жилы соединяемых проводников расплавляются. При остывании металла появляется цельное соединение. По собственной проводимости оно не уступает цельному проводнику, так как при данном методе коммутации отсутствует переходное сопротивление. Выполненное способом сварки соединение отлично выдерживает механические нагрузки.
Этим методом можно коммутировать между собой провода фактически любого типа. Количество соединяемых проводников может быть хоть каким. Но принципиально знать, как соединить одножильный и многожильный провод верно. Установка способом сварки осуществляется после скручивания проводов. Перед тем, как скрутить многожильный провод с одножильным, его нужно кропотливо зачистить. После чего конец многожильного провода следует обработать сварочным аппаратом. При всем этом он должен сплавиться в единое целое. После чего проводники скручиваются между собой и их оконцевание оплавляется сварочным аппаратом с образованием надежного и высококачественного соединения. Если делать установка без подготовительного оплавления многожильного провода, то отдельные его проволоки могут перегореть при сварке, что приведет к уменьшению сечения, а означает, к повышению сопротивления в месте соединения.
Зажимы Wago
Этот вид подключения сразил рынок удобством и простотой использования. Ими соединяются различные проводники. Зажимы выпускаются на различное число соединений.
Недочетом будет то, что в конструкции имеется пружина, которая может с течением времени ослабеть, что может привести к трагедии и возгоранию. Потому следует получать только уникальные, фирменные изделия.
