Как соединять провода на улице

На сегодня существует огромное количество методов соединения проводов в распределительной коробке.

Вот от каких причин зависит выбор соединителя:

1. Материал жил (медь либо алюминий).
2. Условия работ (на улице, в квартире, в воде, в земле, в полу, обыденные условия).
3. Количество проводников (два, три, четыре и т.д.).
4. Сечение жил (однообразное, различное).
5. Структура жилы (однопроволочная либо многопроволочная).

Исходя из этих причин, выбирается более подходящий и верный способ. Для начала разглядим материалы, при помощи которых можно соединить электрические провода в распределительной коробке.

Имеющиеся методы

Более пользующимися популярностью и действенными числятся следующие варианты соединения:

• внедрение клеммных колодок;
• установка пружинных клемм (wago);
• фиксация СИЗами (пластмассовыми колпачками);
• опрессовка гильзами;
• пайка;
• скрутка;
• установка «орехов»;
• внедрение болтов.

Разглядим суть, достоинства и недочеты каждого из методов!

Принципиально! Сразу отметим, что прямой контакт алюминия с медью не допустим, вне зависимости от типа соединения. Для этого применяются переходные пластинки, шайбы и пр. Подробнее данный вопрос рассмотрен в статье: https://samelectrik.ru/kak-soedinit-alyuminievyj-provod-s-mednym.html.

Внедрение клеммных колодок

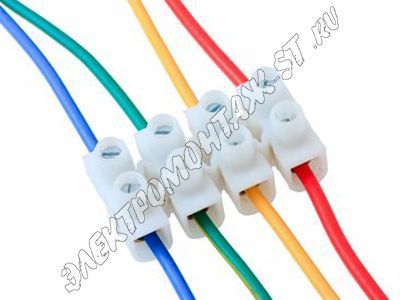

Клеммные колодки представляют собой пластмассовые изделия, снутри которых находится латунная втулка, имеющая закручиваемые винтики с обеих сторон.

Для того, дабы соединить два провода между собой при помощи клеммной колодки, нужно с каждой стороны воткнуть по концу изделия и хорошо затянуть их винтами (с усилием). Таковой метод соединения в большинстве случаев применяется в распределительных коробках, также при установке люстры, выключателей и розеток.

Обращаем Ваше внимание на то, что клеммные колодки бывают с разным входным отверстием, подходящим для определенного сечения жилы.

Достоинства:

• малая стоимость клеммных колодок;
• резвый и удачный установка изделий;
• не плохое качество скрепления;
• можно соединить алюминий с медью.

Недочеты:

• Очень нередко клеммные колодки имеют нехорошее качество, что чревато поломкой соединителя при установке.
• Возможность объединения только 2-ух проводников между собой.
• Клеммными колодками не рекомендуется затягивать дюралевые и медные многопроволочные жилы. Это связано с высочайшей хрупкостью алюминия и тонкостью жил многожильного провода: при затягивании винтов контакты могут повредиться.
• При использовании пайки надежность будет существенно выше.
• Гибкие многопроволочные жилы для соединения в винтообразных клеммниках хоть какой конструкции (в том числе и автоматических выключателей, розеток и пр.) обжимают наконечниками типа НШВИ и схожими.

Читайте также Как соединить планшет с телеком?

Пружинные клеммы

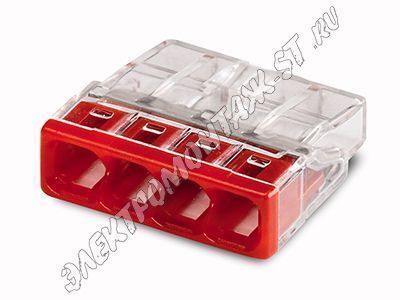

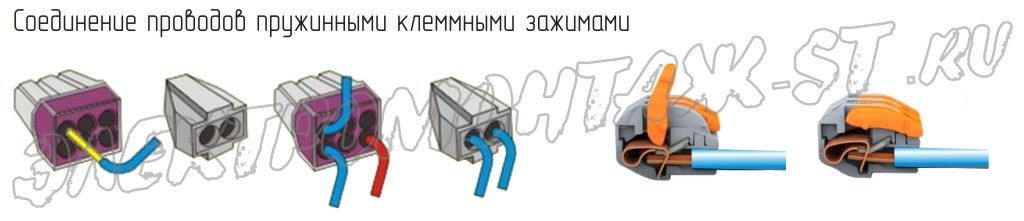

Пружинные клеммы wago появились на рынке относительно не так давно и безусловно стали более действенными и неопасными соединителями.

Отличие клеммных колодок ваго от обыденных клеммников состоит в том, что для соединения электрических проводов применяется особый механизм, а не винт. Данный механизм рычажного типа позволяет осторожно зафиксировать изделие, не повредив его. Для того, дабы без помощи других выполнить скрепление вагами, нужно зачистить изоляцию и воткнуть жилы в отверстие.

Обращаем Ваше внимание на то, что есть разовые и многоразовые клеммные колодки ваго. 1-ый вариант подразумевает разовое соединение, при этом вернуть его при ремонте проводки уже не получится: нужно будет срезать вагу, отремонтировать проблему и установить новый клеммник. Многоразовые клеммы wago более дорогие, но зато с помощью их можно беспрепятственно разъединять контакт по мере надобности.»

Преимущество wago:

• зависимо от модели клеммника допускается соединение медных и дюралевых жил, также защита алюминия от окислов при помощи кварцевазелиновой пасты.;
• возможность соединения нескольких жил сразу (более 2-ух);
• зажимы wago позволяют без повреждений зафиксировать узкий многожильный провод;
• клеммные колодки очень малогабаритные;
• работа не занимает много времени;
• не плохое качество скрепления;
• клеммная колодка ваго имеет особое отверстие, позволяющее держать под контролем работу электросети при помощи индикаторной отвертки.

Единственный недочет – более высочайшая цена клемм, но это не критично даже для бытового электромонтажа. Также принципиально отметить, что WAGO не подходят для соединения проводов от массивных потребителей, к примеру духового шкафа либо электрической плиты. Эти клеммники больше подходят при коммутации цепей в розеточной полосы, также группы освещения.

Больше инфы об использовании ваг вы сможете выяснить из нашей статьи: https://samelectrik.ru/kak-soedinit-provoda-klemmami-wago.html.

Установка колпачков СИЗ

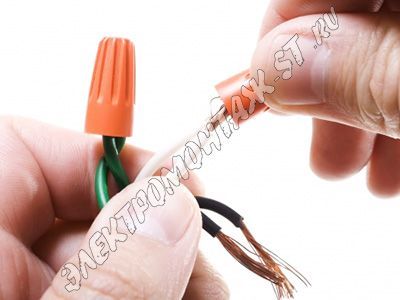

СИЗ расшифровывается как соединительные изолирующие зажимы. Изделия представляют собой простые пластмассовые колпачки, имеющие снутри специальную пружину, которая и держит провода.

В большинстве случаев такие колпачки применяют для соединения жил в распределительных коробках.

Достоинства применения данных изделий:

• низкая цена СИЗ;
• колпачки сделаны из негорючего материала, потому самовозгорание проводки в месте скрутки не произойдет;
• резвый установка;
• колпачки имеют широкий ассортимент цветовых цветов. Например, если провода не имеют цветовой маркировки, при помощи СИЗов можно отметить фазу, ноль и заземление (использовав белоснежный, синий и зеленоватый колпачок).

Недочеты:

• относительно слабенькое качество изоляции и фиксации;
• нереально соединить алюминий с медью.

Читайте также Клеммные коробки для соединения проводов

О том, как воспользоваться СИЗами для соединения проводов, читайте в нашей статье: https://samelectrik.ru/soedinenie-provodov-kolpachkami-siz.html.

Опрессовка особыми гильзами

Опрессовка гильзами является одним из более надежных вариантов. Его сущность состоит в том, что обнаженные жилы помещаются в специальную трубку – гильзу, и обжимаются с усилием. После обжима гильза кропотливо изолируется при помощи термоусадочной трубки (кембрика) или изоленты.

Проводники можно направлять с разных сторон трубки или с одной стороны. При первом варианте их стык должен находиться приблизительно в центре гильзы, во 2-м случае поперечное сечение всех жил (суммарное) не должно превосходить сечение гильзы.

Достоинства:

• высококачественное соединение и изоляция;
• гильзы имеют невысокую цена.

Недочеты:

• Гильза разовая (неразъемная). По мере надобности ремонта, гильзу нужно срезать и выкинуть, после этого установить новейшую.
• Для соединения нужен особый инструмент: пресс-клещ и труборез (дабы по мере надобности укоротить гильзу). Также можно применять особый инструмент для снятия изоляции, который имеет малогабаритное обжимное устройство.
• Обжимать дюралевый и медный провод можно при наличии только специальной гильзы, которую в продаже видно не так и нередко.
• Электромонтажные работы востребует больше времени.

Пайка или сварка

Данный метод является самым высококачественным из всех. Для того дабы соединить два провода между собой в распределительной коробке, нужно кропотливо зачистить их концы,скрутить и обмакнуть в расплавленный припой. Дальше жилы нужно опустить в паяльную ванну. После чего они должны остыть и, в конце концов, заизолироваться при помощи кембрика или изоленты.

Если у вас нет портативного тигеля для пайки проводов, сможете выполнить его своими руками как показано на видео:

Либо же паять паяльничком, но в таком случае спайка 3-4х жил сечением 2.5 кв. мм затруднена. Потому для пайки толстых проводов необходимо дабы у паяльничка было толстое медное нажимало с неплохой теплоёмкостью и мощность 40, а лучше 60 ватт и больше.

Обращаем Ваше внимание на то, что категорически воспрещается остужать пайку в холодной воде, т.к. в данном случае качество скрепления приметно усугубиться (из-за возникновения микротрещин).

Преимущество способа пайки – хорошее качество соединения и надежность.

Недочеты:

• потребность в особом инструменте – паяльничке и, соответственно, умение работать с ним;
• трудозатратность работ;
• пайка неразъемная;
• ограничение в критериях использования согласно ПУЭ;
• сопротивление пайки со временем возрастает, что оказывает влияние на утраты напряжения и электропроводность.

Читайте также Соединение люстры с 3-мя проводами

Исходя из этого, пайку рекомендуется избегать, используя более современные способы скрепления.

Необходимо подчеркнуть, что существует также соединение электрических проводов сваркой. Процесс аналогичный, но просит внедрение сварочного аппарата заместо паяльничка, а, поэтому, и способностей в сварочных работах.

Тщательно эти два метода соединения проводов в распределительной коробке рассмотрены в отдельных публикациях:

Скрутка и изоляция

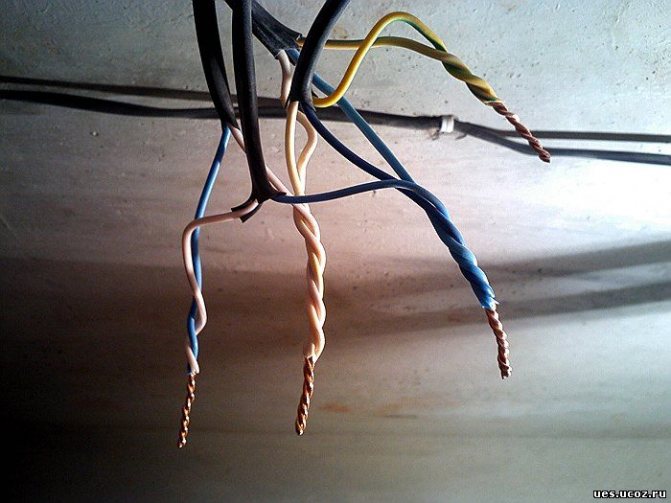

Старенькый «дедовский» способ заключается в скручивании жил между собой. Сущность работ заключается в том, что проводники зачищаются и кропотливо закручиваются пассатижами, после этого место скрутки изолируется.

Достоинства:

• простота электромонтажных работ;
• отсутствие вещественных издержек.

Недочеты:

• нехорошее качество скрепления жил;
• неприемлимо соединение дюралевых и медных изделий.

В большинстве случаев скрутку проводов применяют при монтаже временной проводки. Для изоляции рекомендуется использовать кембрики. Согласно ПУЭ таковой метод соединения проводов в распределительной коробке нельзя применять в комнатах с завышенной влажностью и в древесном доме.

Зажим «орех»

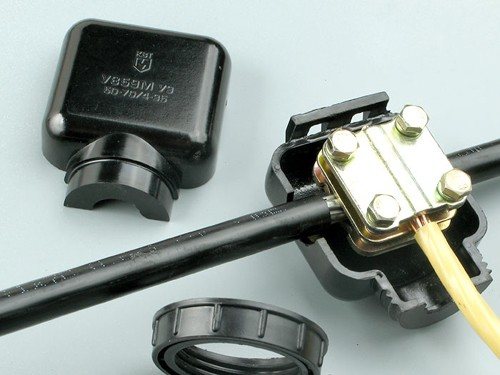

«Орех» представляет собой кабельный зажим, имеющий две особые пластинки и четыре винта по углам, что видно на рисунке ниже. Для соединения проводов орешком нужно зачистить два конца провода и зафиксировать в пластинке, после этого надеть карболитовую оболочку.

Соединение проводов на улице зажимами Wago

Всем нам знакомы “старые добрые” зажимы wago. Это пожалуй самый резвый и универсальный метод соединения проводов в электрике.

И хотя до сего времени в отдельных веб баталиях и видеоклипах не стихают споры об их надежности, нужно признать, что при грамотной эксплуатации:

• в линиях с малой нагрузкой

• плюс защита автоматом с правильным номинальным током

Они на сто процентов оправдывают свое назначение и делают все те функции, которые заложены в них производителем.

Но есть одно НО – данные клеммы ваго, даже от уникальных поставщиков из Германии, все-же продукт для применения снутри помещений. При этом сухих помещений.

Во увлажненной среде (ванные комнаты, бани, сауны) ими не рекомендуется делать эл.проводку.

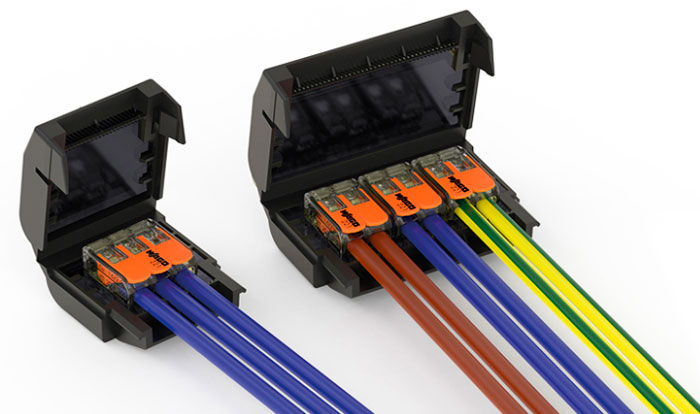

И уж тем паче схожими зажимами нельзя соединять провода на улице. А такая необходимость появляется очень нередко:

• установка уличного освещения

Подключение кабеля на светильниках снутри опор через Wago с пастой все равно не дает 100% защиты контакта.

• украшение фасада дома гирляндами

• подключение на улице силовых цепей сигнализации, видеонаблюдения, домофона, эл.замка ворот

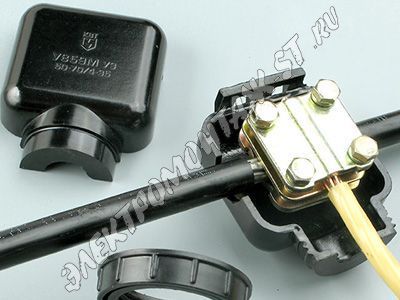

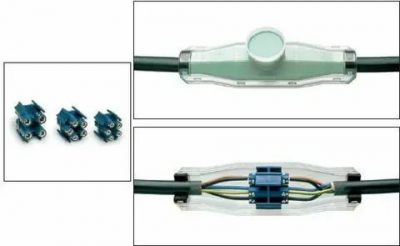

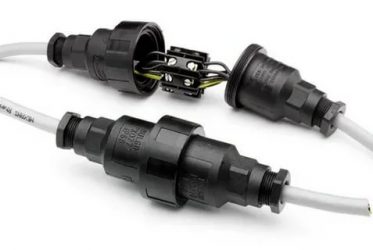

Во всех этих случаях часто приходится монтировать соединительную муфту либо ее подобие. К примеру, знакомые всем электрикам скрюченные лапки дохлой курицы

Как работать под напряжением?

Когда мы рассматривали главные методы соединения проводов в распределительной коробке, повышенное внимание было уделено специальному зажиму типа орешек. Изделие имеет достаточно ординарную конструкцию, но, невзирая на это позволяет выполнить ответвление надежным и долговременным. Состоит сжимной орешек из карболитового корпуса, металлической плашки и пластинки, которая фактически и придавливает жилы 4-мя винтами.

Малогабаритные размеры орешка, также низкая цена делает его одним из более фаворитных ответвителей для полосы электросети. В свою очередь недочетами изделия является низкая плотность (степень защиты IP 20), также отсутствие способности ответвления жил проводов под напряжением. Также необходимо подчеркнуть, что очень принципиальным достоинством «орешка» является возможность отменно соединять медные и дюралевые жилы сечением от 1,5 до 150 мм2.

Все что Для вас необходимо — уложить зачищенные контакты в специальную плашку и кропотливо затянуть винтики отверткой, после этого защелкнуть корпус. Более тщательно о сжиме типа орешек вы сможете выяснить из нашей статьи.

Прокалывающие зажимы

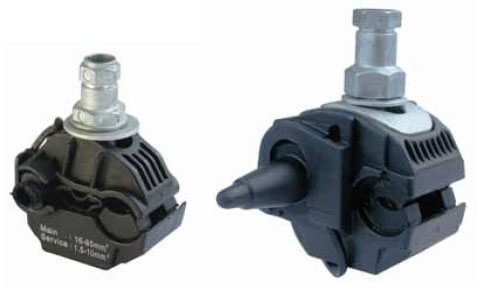

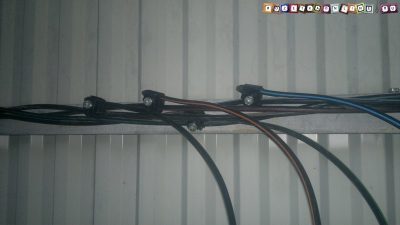

Улучшенной моделью кабельного сжима орешек являются прокалывающие зажимы. Изделия разовые, но, позволяют делать ответвление провода без разрезания и даже, не счищая изолирующий слой при сращивании. Конструкция зажима представлена шестигранной головкой, которая стягивает жилы, также контактными пластинами с зубцами, которые фактически и прокалывают изоляционный материал.

Читайте также: Трансформаторный стабилизатор напряжения

Их в большинстве случаев применяют для ответвления от воздушной полосы проложенной проводом СИП без снятия напряжения.

Преимущество данных изделий заключается в следующем:

• Ответвлять провода от воздушной полосы (ВЛ) можно даже под напряжением, не опасаясь за свою безопасность. Это связано с тем, что контактная пластинка накрепко заизолирована от зажимающих болтов.
• Корпус изделий герметичный и накрепко защищает место соединения от нехороших погодных критерий.
• Зажимы обыкновенные в эксплуатации и имеют долгий срок службы.
• Низкая цена продукции.
• Возможность скрепления медных и дюралевых проводников.

Что касается недочетов, основным является только «одноразовость» продукции, но это момент очень спорный, если учесть долговечность такового метода ответвления проводов без разрыва.

Установка осуществляется следующим образом:

Видео аннотация по установке прокалывающего зажима

Варианты встречи с покоробленной проводкой и методы устранения

Вариантов вашей встречи с обнаженными проводами может быть несколько:

• Во-1-х, вы сможете найти обнаженные провода в собственном доме либо квартире в месте, в которое вы никогда не заглядывали.
• Во-2-х, провода без изоляции могут образоваться в итоге недлинного замыкания в проводке. Ну, и, в последних, вы сможете разрушить провод без помощи других во время строй работ либо по неосторожности.

Неведомый покоробленный провод

Этот вариант более нередко встречается при покупке дома либо квартиры. Когда во время более кропотливого осмотра вы обнаруживаете такие вот противные моменты. Но не стоит паниковать, если вы будете следовать нашим инструкциям, то эту делему мы решим практически за пару минут.

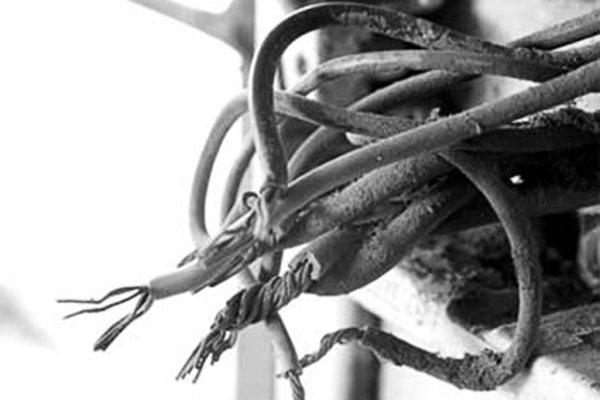

Неведомый покоробленный провод

• Сначала, при обнаружении обнаженных проводов не включайте свет и не включайте никаких электрических устройств. Это может привести к подаче напряжения на покоробленный участок и недлинному замыканию.
• Возьмите индикатор напряжения и проверьте отсутствие напряжения на покоробленной проводке. Если напряжение находится, то это означает, что проводка не повреждена, а всего только вследствие старения либо от перегрева осыпалась изоляция.
• Если же напряжения нет, то это совершенно не означает, что проводка повреждена. Может быть просто кое-где отключен выключатель. В любом случае, снимаем напряжение с данного участка методом отключения соответственных групповых автоматов, а если точно найти принадлежность группе нельзя, то вводного автомата дома.

Направьте внимание! В любом случае, после долгого неприменения индикатора напряжения его следует проверить. Делается это методом прикосновения к токоведущим частям, заранее находящимся под напряжением. Только после таковой проверки вы сможете быть убеждены в достоверности его работы.

• После снятия напряжения снова убеждаемся в его отсутствии на покоробленном участке. Только после чего, используя изоленту либо термоусадку, изолируем провода. При этом, делаем это таким макаром, дабы исключить возможность попадания воды под изоляцию в случае подтопления помещения.
• Если у нас присутствовало напряжение на проводах, то изолируем их, не меняя их расположения и не соединяя между собой. То же самое делаем, если напряжение отсутствовало, но очевидных признаков недлинного замыкания на обнаженном участке нет.
• Если же напряжение отсутствовало и на обнаженном участке видны очевидные следы недлинного замыкания, то изолируем каждый провод раздельно. Предстоящее разбирательство с этим участком для вас поможет выполнить наша аннотация по поиску и устранению дефектов проводки.
• После нанесения высококачественной изоляции вероятна подача напряжения. При всем этом проконтролируйте, дабы на месте повреждения не было искр, стороннего шума и других звуковых либо световых эффектов, сигнализирующих о повреждении.

Повреждение провода после недлинного замыкания

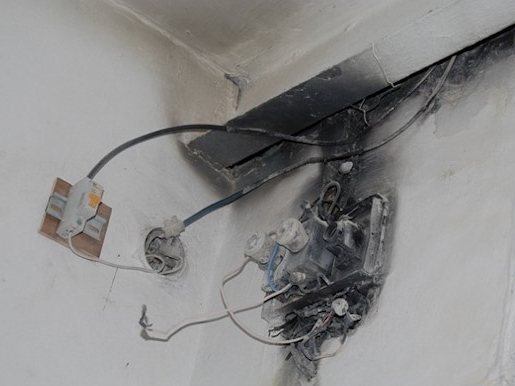

Куцее замыкание в проводке (см. Находим и устраняем замыкание проводки своими руками) может произойти вследствие заливания, нагрева, неверного монтажа, старения изоляции и многих других причин. Очевидными признаками этого явления можно считать искрение в проводке и отключение группового автомата на данном участке. В итоге этого могут образоваться провода без изоляции, которые срочно необходимо заизолировать.

Повреждение в распредкоробке от недлинного замыкания

• Если вы стали очевидцем недлинного замыкания в собственной квартире либо доме, не торопитесь осматривать место повреждения. Сначала удостоверьтесь в отсутствии напряжения в данной электрической точке. Если отключение не вышло, автоматом сделайте его вручную групповым либо вводным автоматом.

Направьте внимание! Ни при каких обстоятельствах не пробуйте отключить куцее замыкание выключателями освещения, пакетными переключателями либо рубильниками. Это может привести к их повреждению в наилучшем случае, а в более томных случаях и к ожогам руки.

• После снятия напряжения и проверки его отсутствия индикатором можно приступать к осмотру. Вероятны несколько вариантов. В первом случае место повреждения может быть очевидно видно и убрать его своими руками не составит труда. Во 2-м случае место недлинного замыкания может представлять собой сгусток проводов, найти посреди которого более покоробленный фактически нереально.

Направьте внимание! Если точкой повреждения является распределительная коробка, то следует снять напряжение со всех проводов и кабелей, проложенных в ней.

Но фото представлены последствия недлинного замыкания

• Последующие наши деяния зависят от наличия припаса провода. Если он имеется, то сплавленный жгут проводов лучше выкусить и предстоящий ремонт создавать уже с не повреждёнными проводами. Если же припаса нет, то отделяем каждый провод и изолируем его по отдельности. Выбор варианта почти во всем находится в зависимости от марки проводов.
• После того, как каждый провод заизолирован раздельно от других и исключено их соприкосновение, можно испытать подать напряжение для определения объема повреждений. При всем этом необходимо быть максимально внимательным, ведь повреждение может быть не в том месте, где сплавились провода.
• Последующие ремонтные работы производим, исходя из нрава повреждения, и в согласовании с нашими советами по их устранению. Видео по проведению таких работ вы также отыщите на нашем веб-сайте.

Повреждение провода во время строй работ

Довольно частым случаем является повреждение провода во время строй работ. К примеру, вы приняли решение повесить картину либо пробить отверстие в стенке, и попали точно в провод. Возможность этого, естественно, мала, но по закону подлости случается это довольно нередко.

Повреждение провода во время строй работ

• Сначала, снимите напряжение с данного участка либо стопроцентно во всем доме, либо квартире.
• После чего, используя зубило и молоток, либо электроинструмент, питающийся от аккума, повысьте выемку вокруг покоробленного участка. Вы должны обеспечить открытый доступ к обоим концам провода вокруг зоны повреждения.
• Перед тем, как обнажить провод для последующего ремонта, следует проверить отсутствие на нем напряжения с помощью индикатора. После чего снимаем изоляцию и соединяем покоробленные кусочки провода.
• Часто натянуть провод для соединения нереально. Потому можно применять особые латунные трубки, которые одевают на оба конца повреждённого провода и опресcовывают особым инвентарем или просто пассатижами. Можно применить пайку и припаять к обоим концам провода проводник того же сечения.
• После чего подвергшийся ремонту участок отменно изолируют и опробуют методом подачи напряжения и постановки его под нагрузку. При этом, очень лучше дать очень допустимую нагрузку, на которую оказывает влияние площадь провода. Если каких-либо видимых заморочек нет, то провод можно покрывать слоем штукатурки.

Зажим типа ОВ

При ремонте или подмене проводки в квартире можно применять очередной достаточно хороший вариант сращивания проводов – при помощи зажимов типа ОВ. Изделия имеют простейшую конструкцию и более обычный механизм работы – кабель укладывается в специальную защелку, которая латунным коннектором пробивает слой изоляции проводника. В конечном итоге за считанные секунды Вы сможете выполнить не плохое ответвление от кабеля главной магистрали электросети (например, на розетку).

Что касается недочетов защелок, главным является ограниченные критерий использования – поперечное сечение жил не должно превосходить 6 мм2. В свою очередь для домашней проводки такового сечения будет полностью довольно даже для подключения сильной электроплиты.

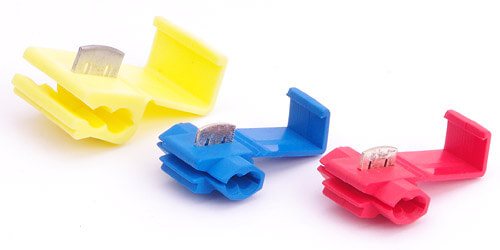

Такие соединители также именуют «Скотчлоками». Подробнее выяснить о том, что такое скотчлоки и как ими воспользоваться, вы сможете из нашей отдельной статьи: .

Видео аннотация по использованию защелки для ответвления провода без разрезания:

Простой вариант ответвителя

Полиэтиленовые клеммники

Более устаревший метод ответвления провода – внедрение клеммных колодок (их еще именуют полиэтиленовыми клеммниками). Малогабаритные клеммники применять не рекомендуется, т.к. в данном случае без разрезания и разрыва магистральной жилы не обойтись. Кроме этого клеммная колодка имеет еще такие недочеты, как нехорошая плотность и необходимость временами подтягивать зажимной винт, в особенности если проводник дюралевый. В конечном итоге Вы не получаете никаких принципиальных плюсов при сращивании и в то же время получаете несколько суровых недочетов.

Обзор клеммных колодок

Как и чем выполнить ответвление от провода?

Ответвление проводов применяется для того, дабы добавить в готовую электросеть новейшую линию. Например, по стенке у Вас проходит кабель, к которому необходимо подсоединиться для подключения новейшей розетки. В данном случае не непременно разрезать жилу и скручивать между собой три конца. Более неопасным и долговременным методом является внедрение особых ответвителей, о которых мы и побеседуем дальше!

Как соединять провода на улице

Вы должны знать, что пожарный инспектор никогда не воспримет электроустановку, если провода в ней скомутированны способом скрутки. Хотя многие произнесут о том, что надежней скрутки еще ничего не выдумали, но в ПУЭ (Правила устройства электроустановок)ясно сказано о запрете на соединения проводов способом скрутки.

Выдержка из правил ПУЭ: п2.1.21. Соединение, ответвление и оконцовка жил проводов и кабелей должны выполняться с помощью опрессовки, сварки, пайки либо сжимов (винтообразных, болтовых и т.п.) в согласовании с действующими инструкциями.

Более нередко встречающимся нарушением проводки является неверное соединение проводов при ремонте квартиры. Какими же бывают виды соединений, чем они отличаются друг от друга и в каких случаях лучше использовать один вид, а в каких другой?

Методы соединения проводов

Скрутка – самый обычный и распространенный метод соединения одножильных проводов из алюминия либо меди, когда проводники просто скручиваются между собой и изолируются в месте контакта. Опресовывается скрутка с помощью соединительных изолирующих зажимов (СИЗ) они ординарны и комфортны в монтаже (накручиваются по часовой стрелке на скрученные вкупе жилы) обеспечивает надежный захват и удержание скрутки в протяжении всего срока эксплуатации. Имеют корпус, выполненный из не поддерживающего горение нейлона с помощью которого жилы не нуждаются в последующей изоляции.

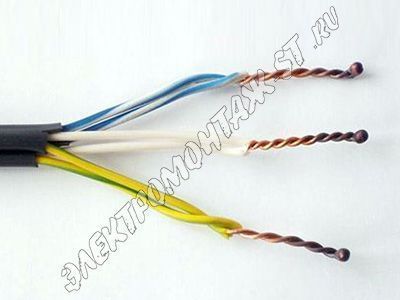

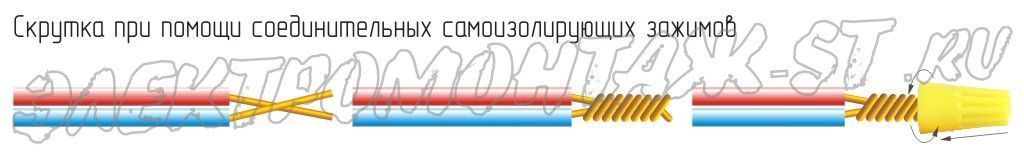

Рис.1 Соединение проводов при помощи скрутки

При маленьких объемах электромонтажных работ внедрение скруток, изолированных с помощью СИЗ представляется довольно комфортным. А вот когда условия требуют бессчетных соединений проводов и компанию разветвленной электросети, в данном случае появляются определенные трудности. Связаны они с тем, что описанные приспособления рассчитаны лишь на определенное количество проводов одинакового сечения. Это в значимой степени ограничивает способности монтажа сложных электросетей.

Опрессовка — это соединение проводов при помощи специальной медной либо дюралевой гильзы. Гильза одевается на скрутку и опрессовывается при помощи пресс-клещей. Для того, что бы выполнить опрессовку, нужно с концов соединяемых проводов снять изоляцию, скрутить их и надеть на скрутку гильзу, подходящую по поперечнику и материалу. Дальше гильза опрессовывается при помощи пресс-клещей. После всей проделанной процедуры приобретенное соединение нужно изолировать при помощи изоленты либо термоусадки. Таковой метод соединения проводов считается одним из более надежных.

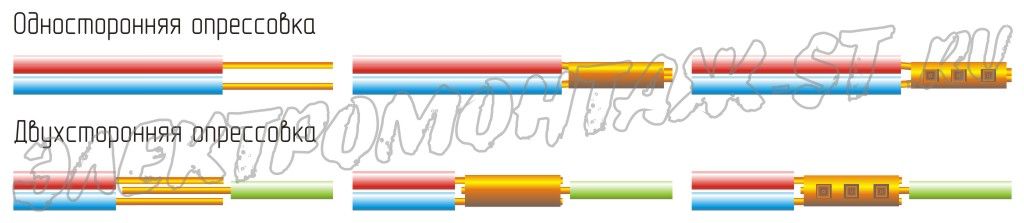

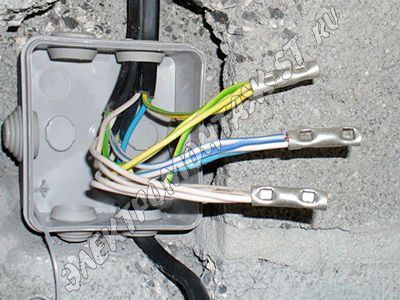

Рис.2 Соединение проводов при помощи опрессовки

Винтообразные клеммные соединения – более подходящий вариант для соединения проводов из различных металлов. При помощи таковой клеммы можно соединить два провода. Для этого применяется особая клеммная колодка – диэлектрический корпус, снутри которого размещаются элементы крепления проводов к контактам. Винтообразные соединительные клеммники более нередко используются при коммутации проводов в щитах и распределительных коробках.

Для соединения проводов винтообразными клеммами аккуратненько снимите изоляцию с концов проводов и расположите концы проводов в клемму так, что бы они не соприкасались вместе. Потом плотно закрутите винты клеммы.

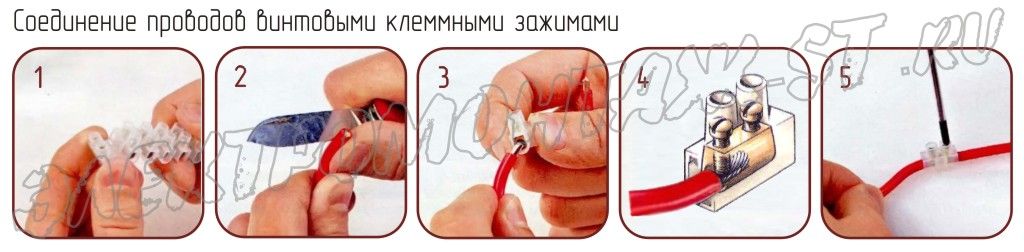

Рис.3 Соединение проводов при помощи винтообразных клемм

Используя данный метод соединения с дюралевыми проводами нужно учесть, что с течением времени у провода из алюминия усугубляется контакт в клеммнике и придется временами его дожимать.

Самозажимные клеммы типа WAGO очень комфортны в монтаже и выдерживают нагрузку значительную токовую нагрузку. Провод зачищается от изоляции, вставляется в отверстие клеммника и защелкивается. Клеммы со специальной контактной пастой допускают смешанный электромонтаж (соединение медных и дюралевых проводов). Единственный недочет — они занимают довольно много места в распаечных коробках и подрозетниках.

Рис.4 Соединение проводов при помощи самозажимных клемм

Сварка либо пайка обеспечивает долговременный и высококачественный контакт, с очень огромным сроком неотказной работы проводки, но время монтажа значительно возрастает и появляются дополнительные трудности, если нужно внести в схему, какие или конфигурации.

Соединение проводов пайкой обеспечивает надежный и долговременный контакт, для которого характерна хорошая проводимость. Но при всем этом пайка имеет ряд недочетов, которые не позволяют применять данный вид соединения в местах, подвергающихся завышенному механическому воздействию. Не считая того, место спайки просит более надежной изоляции.

Для того, что бы выполнить сварку проводов нужно зачистить концы проводов от изоляции на 4-5 см и выполнить скрутку так, что бы провода заканчивались на этом же уровне. После чего насыпать флюс в углубление электрода, придавить конец скрутки к электроду и произвести сварку проводов. По окончании процедуры на скрученных проводах образовалась контактная сварка «шарик», которую нужно зачистить железной щеткой и заизолировать.

Пайка проводов более ординарна. После зачистки концов проводов от изоляции нужно наждачкой зачистить концы жил до железного блеска. Дальше необходимо залудить место спайки. При использовании канифоли, нагрейте скрутку и прижимайте ее к куску канифоли, пока скрутка вполне не покроется расплавленной канифолью. Во избежание оплавления изоляции во время пайки, смотрите за тем, что провода нагревались не очень сильно.

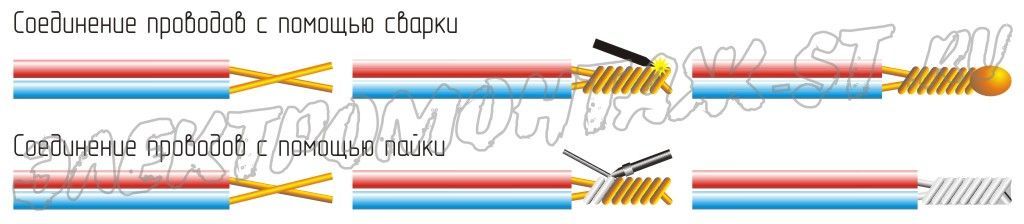

Рис.5 Соединение проводов при помощи сварки и пайки

Методы соединения дюралевых и медных проводов

Основной принцип соединения дюралевых и медных проводов — отсутствие контакта между проводниками. Достигается это при помощи соединения проводов разными клеммниками, ответвительными зажимами либо муфтами.

Есть несколько методов такового соединения: клеммные колодки, ответвительные зажимы и болтовое соединение. О клеммах написано выше, потому не будем повторяться. Разглядим два вида соединения медных и дюралевых проводов.

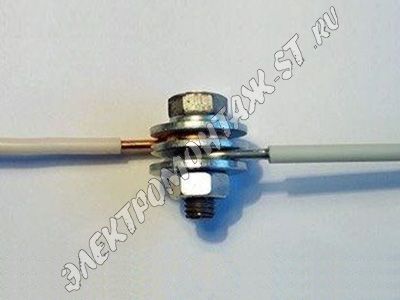

Болтовые соединения – более распространённый вид разъёмных соединений, когда провод соединяется с контактом с помощью резьбы и гайки. Притом, что соединение обладает большой надежностью, необходимо часто проводить его проверку: медные провода не пореже, чем раз в два года, дюралевые – не пореже 1-го раза в полгода.

Как выполнить болтовое соединение? Для начала нужно на концах соединяемых проводов выполнить петли (рис.6), поперечник которых должен соответствовать поперечнику болта (петли комфортно делать методом накручивания жилы на болт). Дальше попеременно надеваете на болт: шайбу, петлю, шайбу, петлю, шайбу, гайку. Гайку нужно отлично закрепить, что бы все прочно держалось и не болталось. После всю электропроводящую часть конструкции нужно отлично заизолировать.

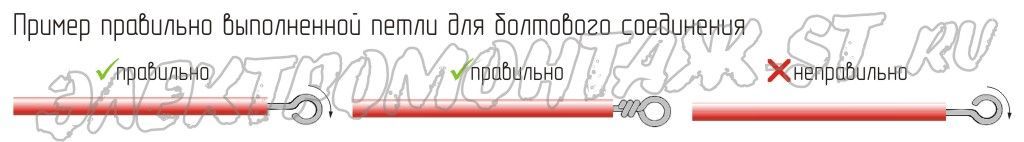

Рис.6 Пример верно выполненной петли для болтового соединения

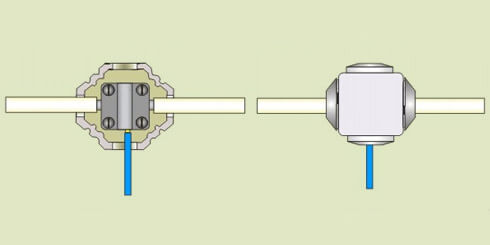

Ответвительные зажимы бывают различной формы, которая находится в зависимости от провода и метода крепления в зажиме (рис.7). Данный метод соединения проводов идеальнее всего подойдет для применения на улице. Используются ответвительные зажимы так же, как и клеммники. Данный метод соединения более серьезный и может употребляться даже для ответвления провода от столба для питания личного дома и даже в контуре заземления.
