Как соединять провода между собой

С развитием новых технологий населению земли становится жить намного опаснее. К примеру, электричество, доставляет нам комфорт, но в то же время может быть опасным для жизнедеятельности. В нынешней статье обсудим методы соединения электрических проводов и разглядим самые неопасные варианты.

С целью соединения токоведущих проводников, применяются разные материалы, владеющие особыми качествами и способностями. Любой из таких изделий оптимален для определенных критерий.

Как соединяют провода между собой?

Существует всего 5 главных вариантов, предусматривающих соединение проводки:

• сварка;
• пайка;
• скрутка;
• болтовые крепления;
• пластмассовые клеммные зажимы.

Любой из этих методов применялся на практике не один раз, но способ скрутки проводников считается опасным, без использования к нему дополнительных соединений либо неплохой изоляции.

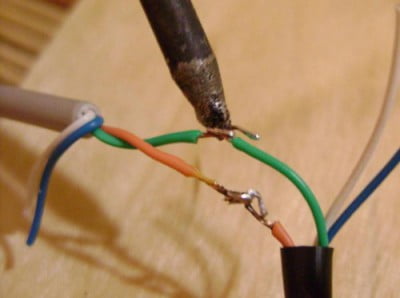

Соединение электрики способом спайки

Методы соединения проводов: методика проведения операции

Скрутка считается более распространенным вариантов скрепления нескольких проводников между собой. Для этого способа довольно снять изоляцию с токоведущих жил, и выполнить плотную скрутку их между собой.

Принципиально! Для наибольшей надежности подобного соединения рекомендуется устранять материал изоляции более чем на 5 см. Для неплохого контакта провода прижимаются пассатижами.

Метод спаивания 2-ух проводников занимает незначительно больше времени, чем предшествующий, но он отличается большей надежностью. Концы проводников покрываются оловом либо канифолью, после этого аккуратненько спаиваются. Схожее крепление не делает огромного сопротивления в проводниках.

Сварочный метод похож на спаивание, но просит большей бдительности и вербования профессионалов для схожей работы.

Соединительные клеммы — более пользующийся популярностью и расширенный вариант. Схожими крепежами пользуются в щитовых устройствах и распределительных коробах. Удобство соединения заключается в способности применять токоведущие жилы различного сечения и материала производства.

Не уступают колодкам и пружинные крепежи. Способ подобного соединения более надежный, но оперативный. С помощью такового, каждый сумеет совладать с задачей подключения проводки. В домашнем обустройстве практикуется внедрение болтовых зажимов и соединений. Единственный недочет подобного крепежа — это неотклонимая и крепкая изоляция. Такими приспособлениями скрепляются многожильные провода и проводники с разным сечением.

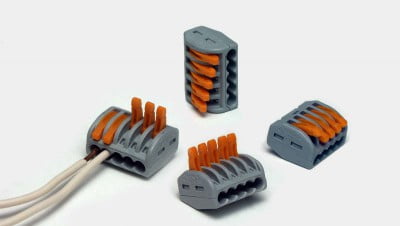

Пружинные клеммники для проводов различного сечения

Как соединить жилы различного сечения?

Соединение проводов различного сечения просит бдительности. Но способом скрутки либо спайки можно соединять жилы только примыкающего сечения, к примеру, 4 кв. мм и 5 кв. мм.

1. Соединяют проводники различного размера, используя зажимы винтообразного типа (ЗВИ). Такое приспособление позволяет завести жилу 1-го сечения в один вход, а в другой — другого сечения. Надежный зажим обеспечит безупречный электрический контакт. Каждый провод зажимается с помощью отдельного винта.
2. Универсальные самозажимы Wago. Таковой инструмент применяется достаточно издавна. Отличается простотой применения. Предусмотрены не только лишь для подключения проводников с различным сечением, но и делают неплохой контакт между жилами из различного сырья.
3. Болтовое соединение может производиться из неограниченного числа проводников. Применяют как различное сечение, так и не однообразные материалы. Установка шайб в таком соединении неотклонима. Не считая того, принципиально плотно затягивать болты, дабы они стремительно не разбалтывались.
4. Встречается внедрение медно-луженых наконечников в комплексе с болтовым соединением. Одних наконечников недостаточно, нужно еще приобрести гидравлический пресс либо особые клещи. Для заслуги плотного соединения должна быть снята изоляция в согласовании с ПУЭ. Аналогично предшествующему способу применяются плоские железные шайбы.

Принципиально! Не рекомендуется облуживать провода перед подключением к массивным потребителям.

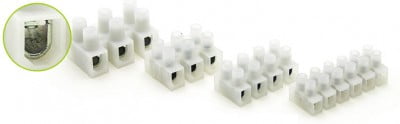

Клеммные колодки для соединения проводов различного материала

Многожильные провода, есть ли возможность их соединения?

Большая часть современных квартир обустроено многожильной проводкой. Потому в какой-то момент появляется вопрос о ее реставрации либо дополнении. Что в таких ситуациях сделать — смотрите наши советы.

Классические и достаточно обычные варианты соединения могут применяться как для одножильных, так и для многожильных проводов.

К примеру, пружинный клеммник WAGO — это безупречный метод крепления. Для многожильных токоведущих частей применяется 222-ая марка изделия. Многожильная медь может соединяться методом скручивания. Тут все проводники собирают в косички, а концы аккуратненько обрабатывают наждачкой.

Рекомендация! Добавьте собственному соединению проводов прочности. Для этого обеспечьте проводникам дополнительную изоляцию. Применяйте современные средства, прекрасно подойдет водянистая изоляция.

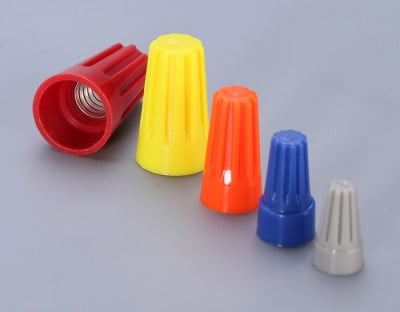

Колпачки СИЗ для изоляции соединений проводов

Изоляция проводниковых соединений: принципиальные моменты

Существует масса вариантов, используемых в качестве изоляции для мест соединения токоведущих жил. Обычно к обычным методам подключения проводников применяют особые изолирующие пластмассовые колпачки (СИЗ). Подобные средства не очень надежные, но обеспечат лучший контакт, если жилы скручены, спаяны либо сварены.

Использовать методику скрутки рекомендуется только для системы освещения, так как схожее соединение для силовых цепей, является неблагоприятным. В бытовых критериях используются облегченные виды соединения проводов, которые не требуют определенной квалификации и выполняются довольно стремительно.

Внимание! Делайте скрутку проводов верно; закрепляйте ее спайкой, сваркой и обеспечивайте изоляцию.

Вас могут заинтриговать:

ПВХ труба для проводки: типы и особенности … ПВХ труба для проводки стала неподменным и нужным средством при работе с электрическими проводами. Кабеля удачно размещаются в таких…

Правила электробезопасности при работе с электроус… Каждый кто работает с электроприборами должен соблюдать правила электробезопасности. Халатность в таких процедурах может быть очень небезопасной, и с…

Установка проводки в доме и квартире. Виды и с… Разводка электрической проводки в доме издавна стала неотклонимым процессом. И сейчас большая часть начинающих мастеров практикуют такую установку самост…

Замена проводки старенького типа на новейшую и ее … Спустя время неважно какая проводка выходит из строя. Очевидно, воспользоваться покоробленными коммуникациями нельзя, потому нужна замена проводки. …

Обзор методов соединения электрических проводов

Соединение проводов — вероятнее всего часто встречающаяся задачка в электротехнике. Так как по тем либо другим причинам появляется нехватка длины проводников в электрических цепях, приходится соединять между собой их части. Разумеется, что при всем этом возникает контакт, который лежит в базе многих электротехнических заморочек. И не электрические соединения в определенном месте проводников предполагаются в этом случае.

Если контакт выполнен верно, электрическая цепь будет исправно работать. Но, все же, фраза «электротехника — это наука о контактах» издавна уже звучит как сказка во языцех. Дальше в статье пойдет речь о том, как верно соединять провода для того, дабы это соединение как можно подольше не создавало заморочек. Также ряд других вопросов, имеющих существенное значение для скрутки проводов и обхватывающих другие виды их соединения.

Скрутка, о которой умалчивает ПУЭ

Кроме нередко упоминаемых слов о контактах, в среде работников электротехники существует еще одна распространенная фраза о том, что работы, выполняемые электриками и минерами, нередко очень идентичны своими смертельными последствиями. А именно, по этой причине и существует ПУЭ — на самом деле, свод законов для всего того, что имеет отношение к электрическим сетям. Поинтересуемся в Правилах устройства электроустановок о том, каким образом должно осуществляться соединение проводов.

Что говорится в ПУЭ о соединении проводников

Что говорится в ПУЭ о соединении проводников

С одной стороны, все верно обозначено:

• опрессовка;
• сварка;
• пайка;
• сжимы —

и это четыре официально допустимых метода соединения концов проводников. Но они все требуют что-либо дополнительное из инвентаря либо оборудования, и в некоторых случаях довольно-таки сложное, так как:

• для опрессовки будет нужно особый инструмент, который соответствует соединяемым проводникам;
• сварка невозможна без сварочного аппарата;
• для пайки нужно наличие паяльничка, так же как и пригодности для пайки материала соединяемых жил;
• сжимы подразумевают применять особый соединитель электрических проводов, созданный для этого.

Но дабы обеспечить соединение электрических проводов, можно просто скрутить их жилы между собой, получив, таким макаром, электрический контакт. И, невзирая на то, что в ПУЭ не указана скрутка, само сжимающееся надежное соединение проводов, тем паче утвержденное в установленном порядке, полностью соответствует буковке электротехнического закона ПУЭ.

Дабы скрутка проводов вышла надежной, нужно выполнить такие условия:

• длина скрученных жил проводников от края изоляции и до концов составляет 40–50 мм;
• электрические провода, а поточнее их контактирующие жилы, с целью удаления пленок окислов либо остатков изоляции зачищают тонкодисперсным наждаком либо ратфилем. Можно пользоваться также и ножиком. При всем этом движения нужно делать вдоль жилы. После зачистки рекомендуется при помощи лупы оценить качество удаления пленки. Это дозволит сделать лучшее электрическое соединение;
• дабы верно выполнить соединение проводов без пайки, свитые концы жил нужно сформировать одним из принятых методов. Они очень плотно должны прижиматься друг к другу в любом месте скрутки.
• Используемые виды скруток показаны дальше. Эти изображения посодействуют нашим читателям осознать, как верно выполнить скрутку.

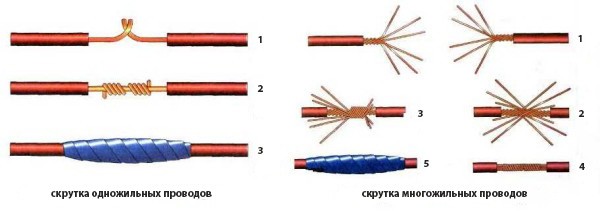

Принятые методы скрутки концов проводников

Принятые методы скрутки концов проводников

Что все-таки имеет отвратительного соединение проводов скруткой и почему о ней очевидно не упоминается в ПУЭ? Ведь другие способы соединения проводов приметно уступают ей в простоте монтажа и малой себестоимости, по которым такое соединение 2-ух проводов с одной жилой, так же как и скрутка многожильных проводов, стоит впереди всех. Другие методы соединения электрических проводов остаются далековато сзади нее.

• Главный недочет скрутки заключен в ее ослаблении с течением времени в итоге циклических температурных расширений проводников.

Равномерно из-за температурных деформаций жил усилие, придавливающее их друг к другу, слабеет, и сопротивление контакта увеличивается. Для проводов электрических цепей, в каких находятся маломощные потребители типа энергосберегающих и светодиодных ламп, ослабление контактного усилия не будет небезопасным. Но для скрутки проводов в цепи с электрическими нагревательными устройствами мощностью в несколько киловатт с определенного момента может начаться лавинообразный процесс ухудшения контакта между скрученными жилами. При этом, если вовремя не увидеть такое соединение проводки, в наилучшем случае или медные провода, или дюралевые, жилы которых скручены, поблизости него пострадают от порчи изоляции высочайшей температурой.

• По этой причине воспрещается использование скрутки в помещениях с завышенной пожарной угрозой. В этих помещениях нужно использовать более надежное соединение проводов.
• Не разрешается скрутка медных проводов с дюралевыми проводниками. Так же, как и в любом ином соединении, в скрутке не допускается конкретный контакт медной и дюралевой жилы из-за возникновения химических процессов, приводящих к резвой порче соединения и усиления пожарной угрозы.
• Повторно соединять два провода, бывших в скрутке, не рекомендуется. Скручиваются только ровненькие жилы после снятия изоляции, а выпрямление обычно разламывает даже жилки многожильного проводника.
• Верная скрутка может получиться только для относительно тонких проводников. Скручивать толстые одножильные провода не рекомендуется. Дабы соединить провода между собой при значимой толщине жил, лучше применять опрессовку их гильзой.

Варианты соединения
Соединение проводов с жилами огромного поперечника опрессовкой с внедрением гильзы

Начиная с некоторого значения поперечника жил выполнить скрутку проводов вообщем не представляется вероятным. Примером может быть силовой кабель. Потому скрутка кабеля, содержащего 2, 3 либо большее число жил, делается узкой медной проволокой как подготовка для соединения «начисто». Потом любая пара зафиксированных жил паяется.

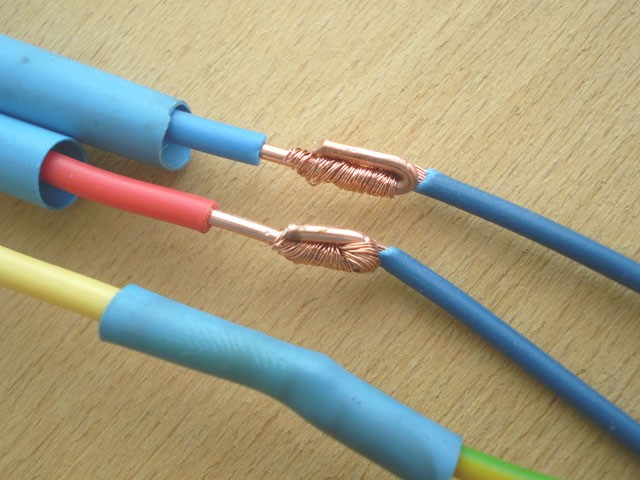

Скрутка с внедрением узкой проволоки
Скрутка одножильного и многожильного проводов

Скрутка как полдела

Но опыт, который проводился со скрученными многожильными проводниками, показал высочайшее качество контакта всех соединений проводов сходу после окончания монтажа. Изготовленная сотка скруток отрезков многожильного медного провода с сечением, соответствующим для обыкновенной квартирной проводки, показала очень маленькое контактное сопротивление, что подтверждают изображения дальше.

Проверка тестером
Оценка сопротивления скрутки многожильных медных проводов

Поэтому, выполнив скрутку, делаешь приблизительно половину монтажных работ по соединению 2-ух проводников. Еще остается доработать приобретенное соединение так, дабы с течением времени оно не усугубилось. А для этого нужно или сделать усилие, которое снаружи обжимает скрученные жилы, или применить один из методов слияния жил. Слияние жил, непременно, идеальнее всего обеспечивает малое сопротивление в месте соединения 2-ух, 3-х либо нескольких проводников.

Соединение проводов слиянием жил делается или их расплавлением, или припоем. В любом из этих вариантов достигается самое маленькое значение контактного сопротивления. Но есть и значительные недочеты у этих методов. И при сварке, и при пайке делается нагревание жил до температуры, небезопасной для изоляции.

• Дабы не попортить ее, лучше держать скрутку щипцами сходу за краем изоляции для отвода тепла в процессе сварки либо пайки и еще какое-то время после их окончания.
• Хотя и существует разработка сварки и пайки дюралевых жил, все таки лучше иметь дело с медью. Но и медная жила перед пайкой либо сваркой очищается от сторонних напластований и обезжиривается.

Сварка и пайка избавляет само понятие контакта на конце скрутки, делая в этом месте или тело в виде капли (при сварке), или заполняя все щели припоем. При соединении проводов, созданных для массивных электроприборов, сварка и пайка — самый верный метод соединения проводников. Но опыт, который проводился на сотке уже показанных скруток, не показал существенного уменьшения контактного сопротивления. Об этом свидетельствуют изображения, показанные дальше.

Иллюстрации измерения контактного сопротивления соединения сваркой

На изображениях представлено явное подтверждение одинаковых параметров соединения обыкновенной и сваренной скрутки многожильных проводов. Но при увеличении толщины жил, также для толстых одножильных проводов пайка и сварка будут иметь преимущество перед скруткой. Если соединение проводов можно выполнить скруткой, и к ним не подключено массивное электрическое оборудование, не имеет смысла их паять и тем паче сваривать.

Разъемные соединения

Рассмотренные выше опыты свидетельствуют в пользу механической фиксации скруток. Для этой цели вместе с гильзами есть особые колпачки СИЗ. Они дают возможность выполнить вроде бы сращивание проводов, обжимая скрутку и сохраняя усилие сжатия. Это две разновидности сжимов, о которых упомянуто в ПУЭ. 1-ый — это гильза, а 2-ой — колпачок. Его навинчивают до упора на зачищенные жилы. Устройство, также вероятные разновидности колпачков СИЗ, показаны дальше на изображениях.

Характеристики сопротивления
Устройство колпачка СИЗ и разновидности этих колпачков

Аббревиатура СИЗ читается как:

Цифра 1 (СИЗ-1) показывает на колпачок с канавками, а 2 (СИЗ-2) — на такую же деталь с выступами. Числа через дефис указывают на спектр сечений проводов, подключаемых СИЗ. Колпачок очень комфортен тем, что с его применением достигается не только лишь не плохая проводимость соединения, но и возможность его разнять. Если нужно избрать, чем соединить проводники между собой, для домашних и офисных электросетей СИЗ — это сбалансированный вариант.

Резвым и комфортным приспособлением, дополняющим разнимаемые виды соединений проводников, является клеммник. Но удобство его ограничивается нагрузочными токовыми чертами. В сопоставлении с колпачком СИЗ, который улучшает контактное сопротивление, клеммник его усугубляет. При этом очень приметно. Для получения соответственных данных был изготовлен 3-ий опыт, информация о котором показана дальше. Сваренные скрутки были отрезаны. Концы проводов вставлены в клеммники.

Очередной вид колпачка

• Контактное сопротивление клеммника на порядок больше, чем у скрутки.

Но зато он не только лишь является самым применимым решением для соединения проводов слаботочной проводки в квартире и кабинете.

Как накрепко соединить провода без пайки: обычная пошаговая аннотация

В ПУЭ регламентированы требования по поводу соединения, где скрутка электропроводов категорически запрещена, — допускается сварка, спайка, также фиксация на СИЗы, клеммы Ваго и винтообразные зажимы. Из перечисленного, как показала практика, только сварка, спайка и СИЗы отлично зарекомендовали себя.

Запрет на внедрение скруток, которыми ещё не так издавна легитимно выполнялось подавляющее большая часть электромонтажных работ, разъясняется тем, что в местах соединения возрастает сопротивления, вследствие чего они начинают нагреваться, и не считая этого они слабенькие на разрыв.

Но что делать когда под рукою нет особых соединителей либо паяльничка, а для вас необходимо срочно либо временно соединить провода? Давайте попробуем выполнить надёжную скрутку и проверить её.

Тщательно и с фото

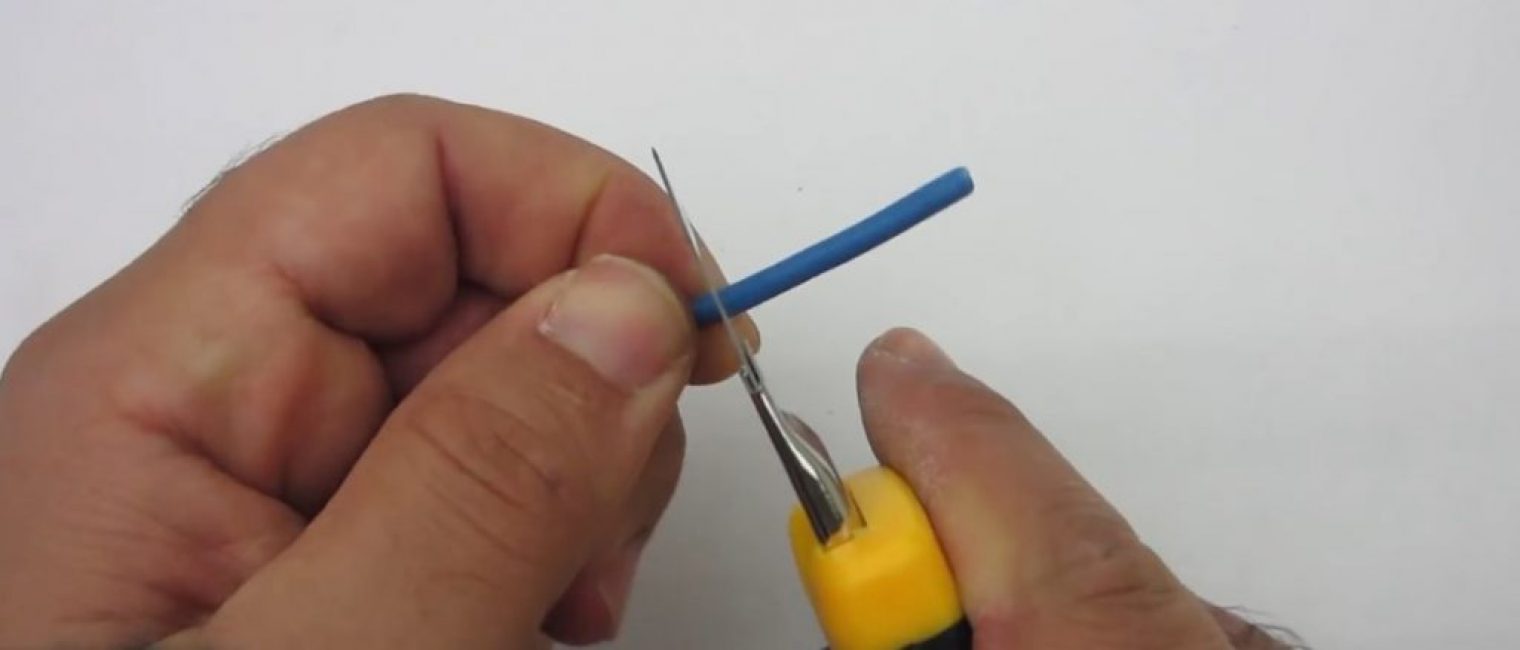

Надрезаем оболочку провода

При помощи ножика снимаем около 2-3см (зависимо от сечения) изолирующей оплётки провода. Стараемся не разрушить ни одной жилы. Для этого по кругу надрезаем внешнюю оболочку, — даже если она прорезана не вполне, снять её можно, если в месте реза пару раз согнуть провод.

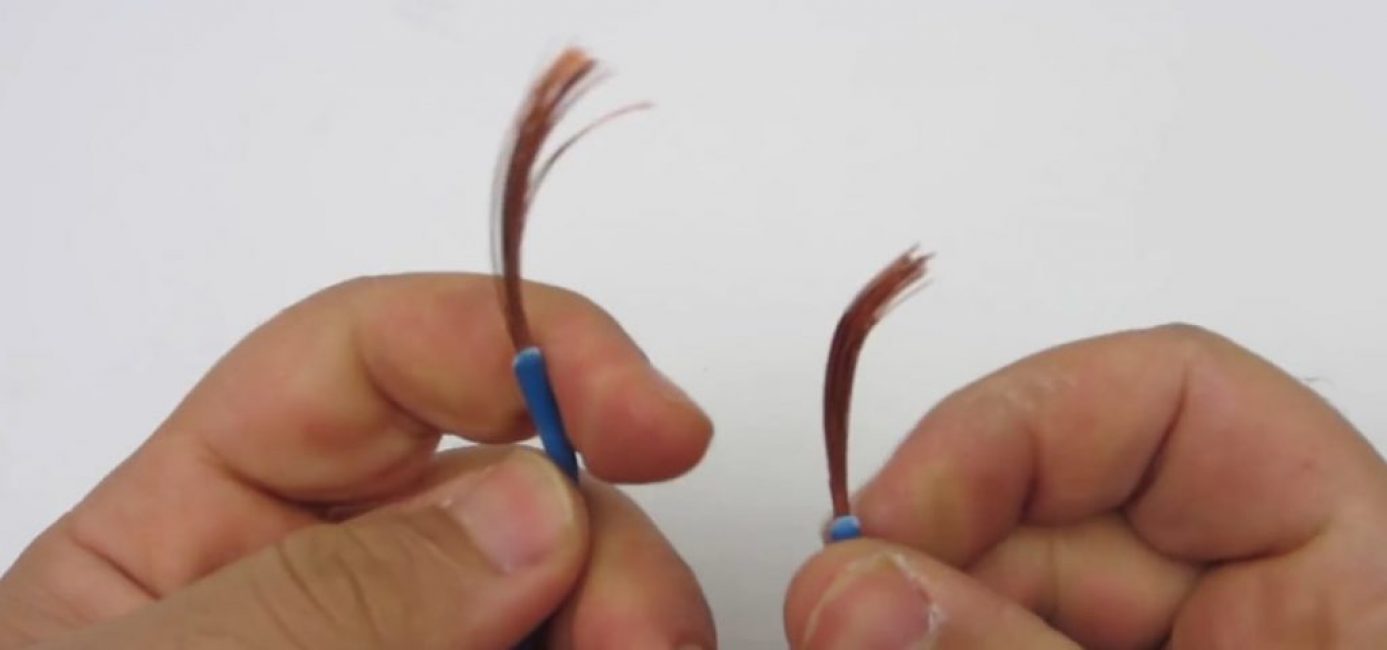

Так должно смотреться

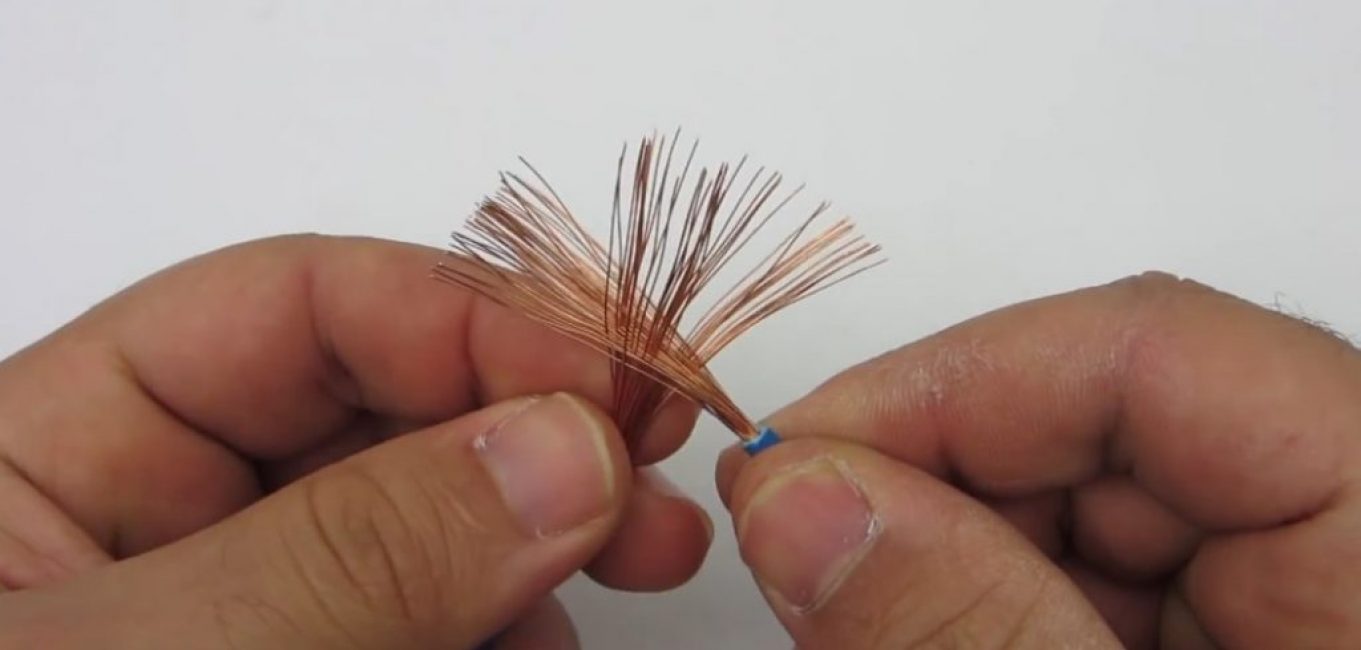

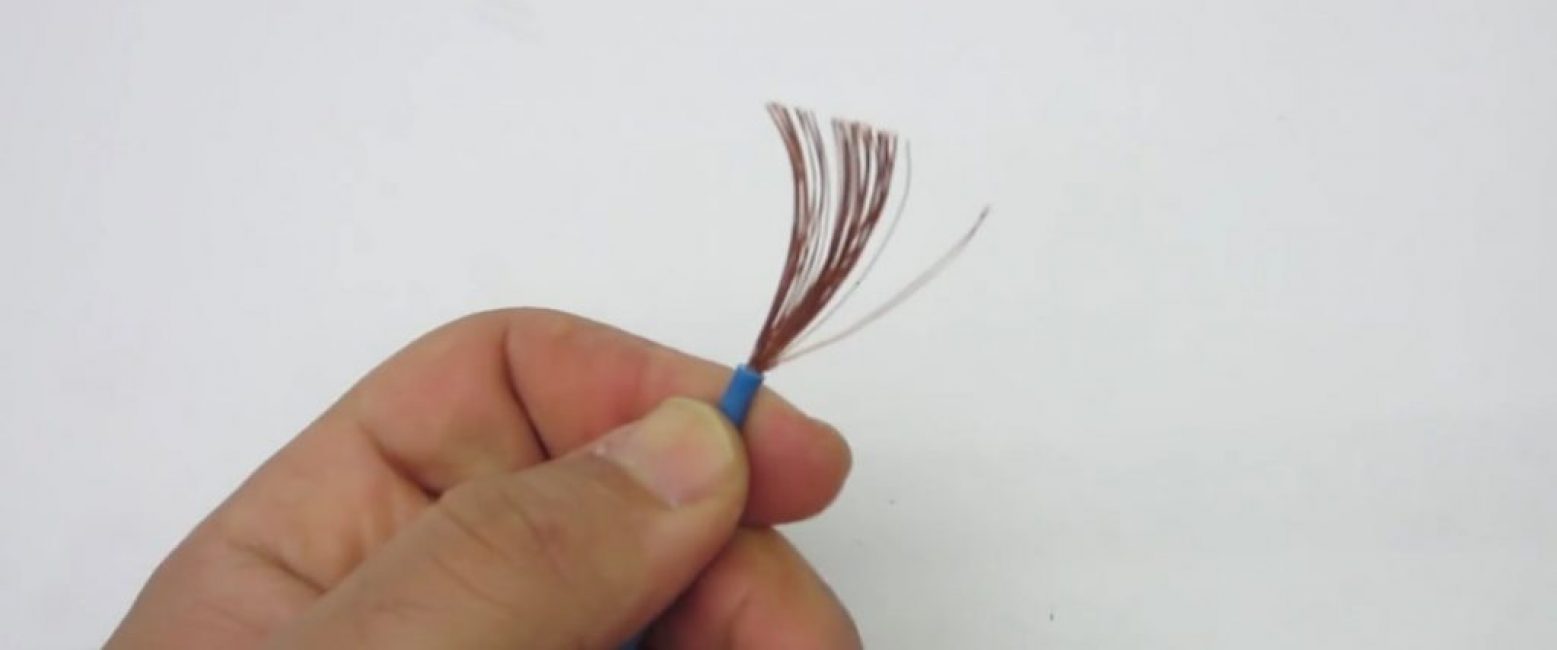

Необходимо распушить оголённый конец так, дабы он был похож на грабли для сухой листы.

Освобождаем от оплётки 2-ой электропровод. Ножиком зачищаем (скоблим) оголённые кончики — для наилучшего соединения.

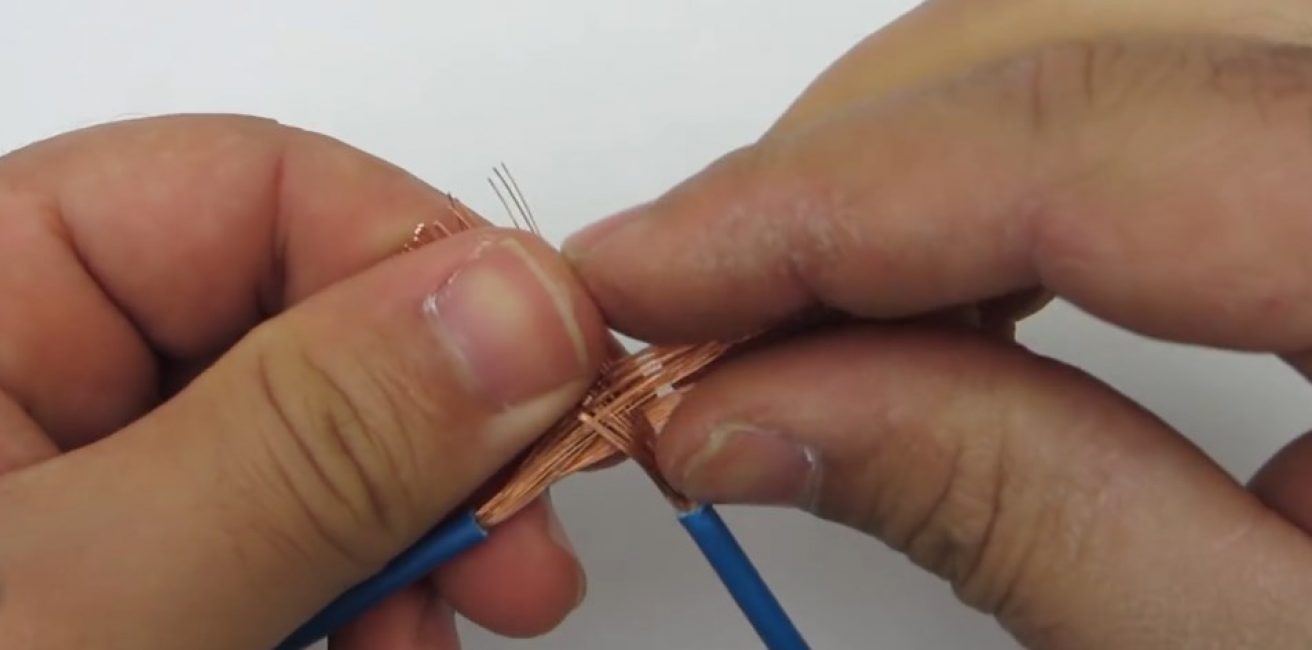

Скрещиваем жилы в центре

Оголённые жилы проводки заводим друг в друга, скрещивая их в центре.

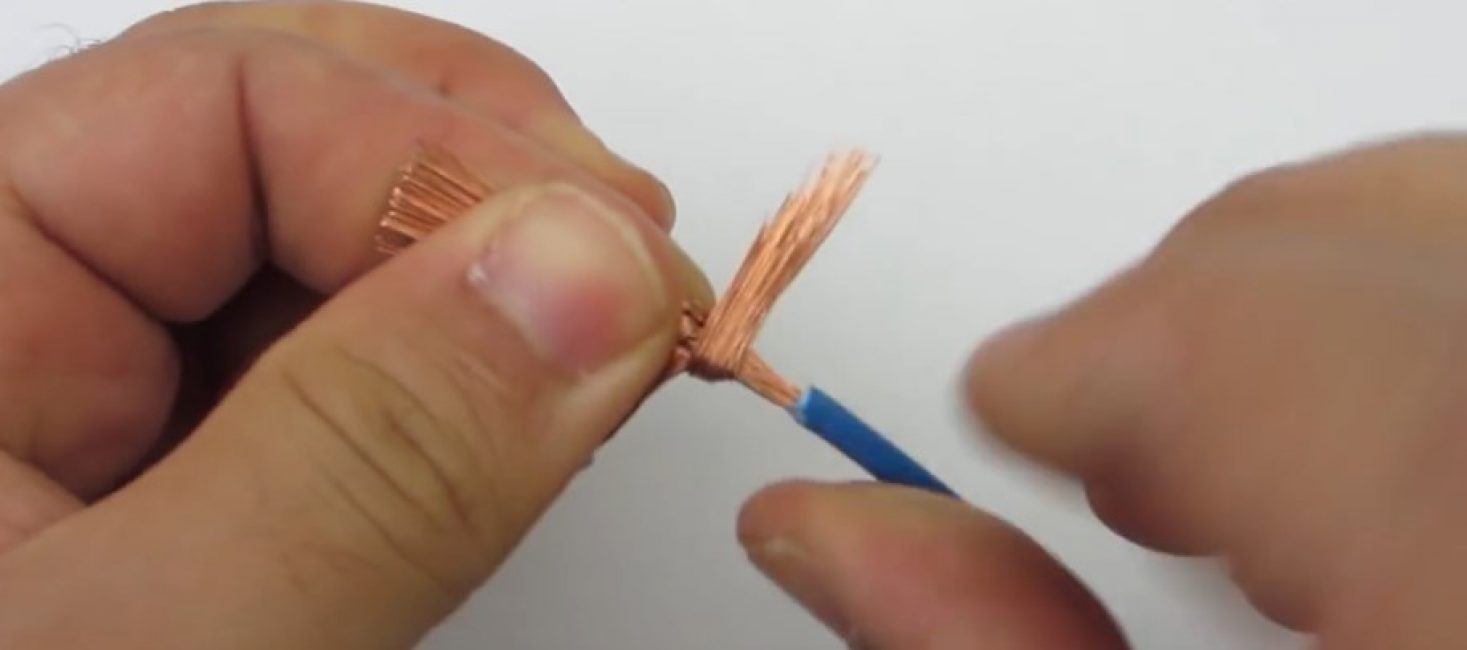

Удерживая один, наматываем другой

Сжимая пальцами кончики жил у места соединения 1-го провода, другой рукою накручиваем жилы другого в сторону изолирующей оплётки.

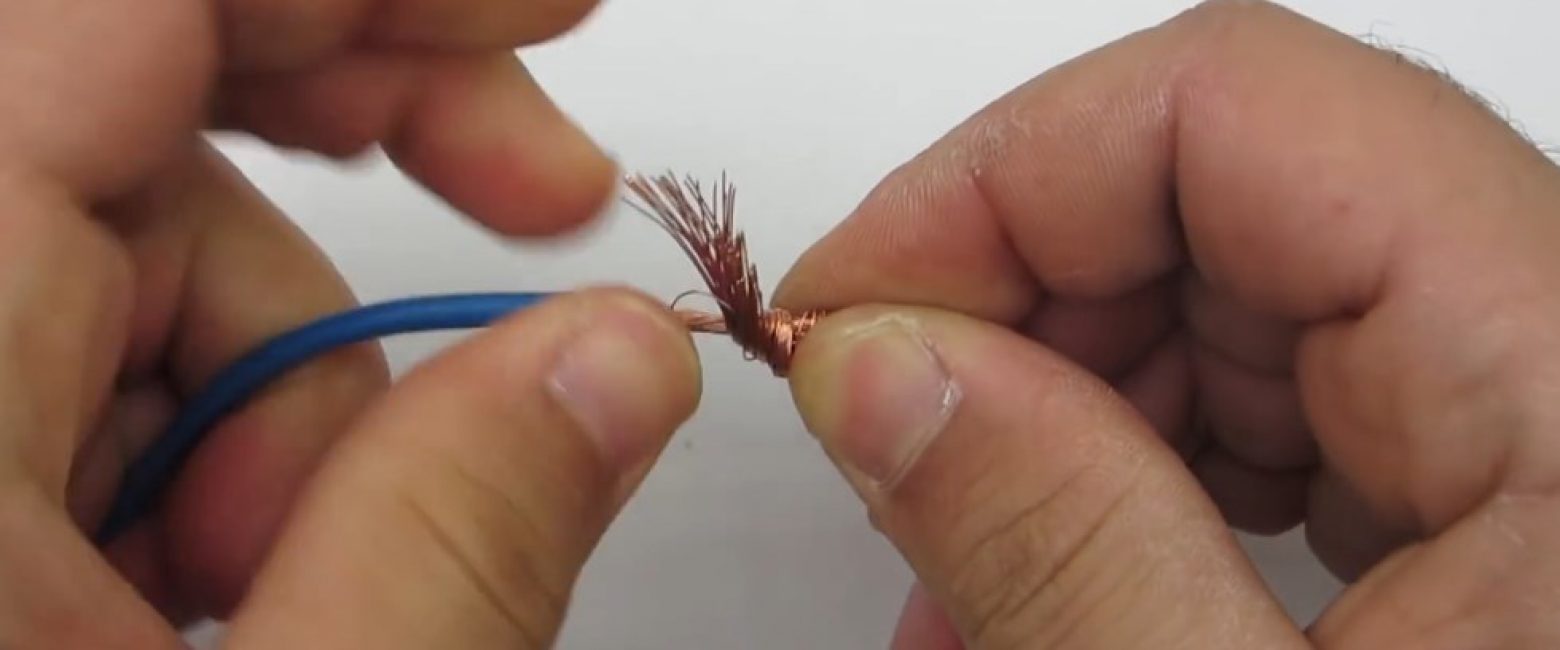

Закручиваем в сторону изоляции

Половина дела изготовлена.

Повторяем аналогичную операцию со вторым проводом. Как наматывать провод? По часовой либо против? Не имеет значения, — надёжность скрутки будет одинаковой.

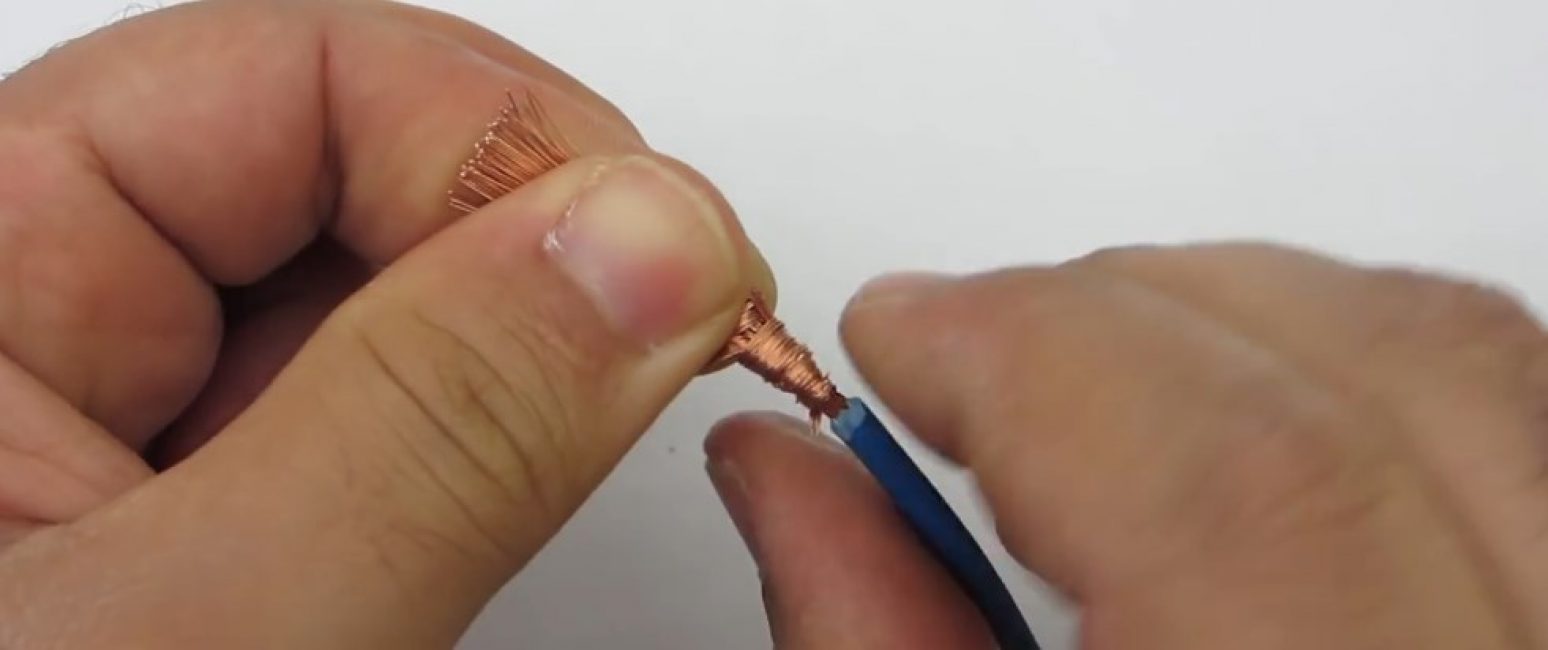

Наматываем 2-ой провод

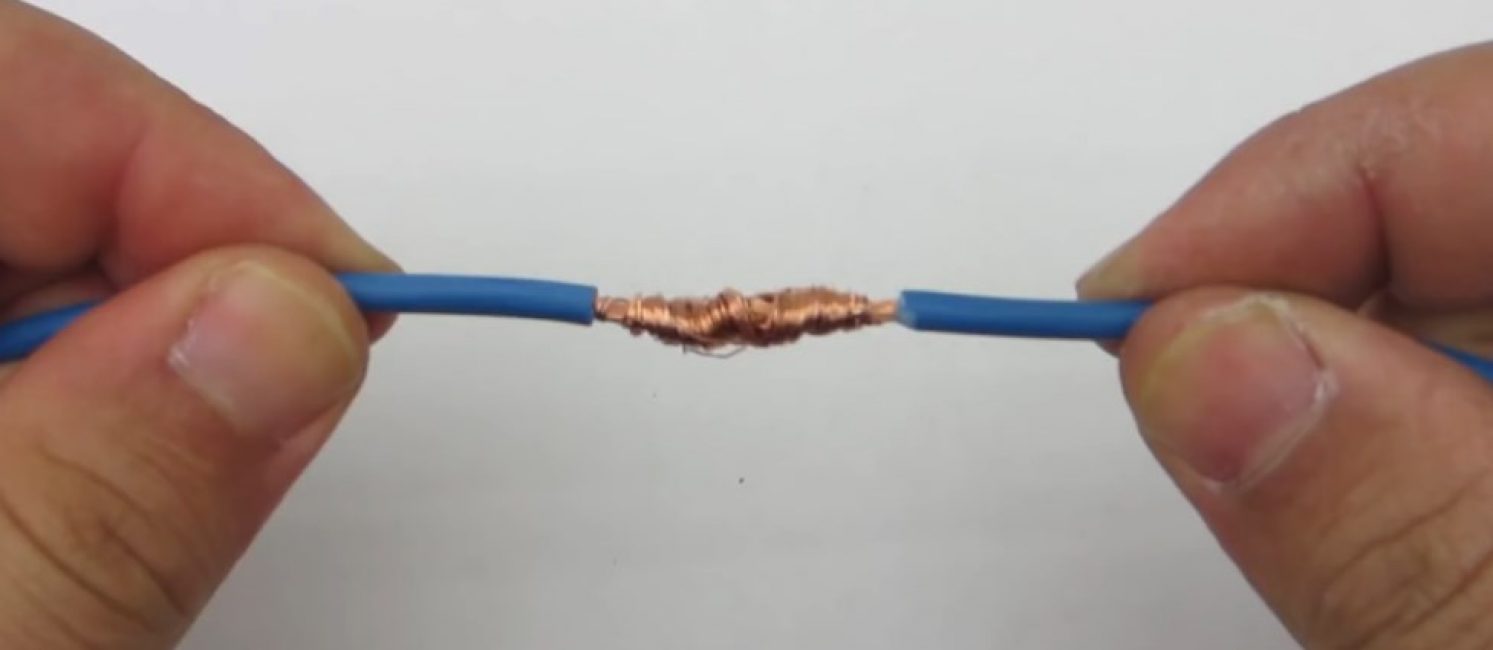

Скрутка готова. На рисунке показано то, как она должна смотреться.

Так смотрится скрутка 2-ух проводов

Проверяем надёжность

Необходимо подчеркнуть, что фиксация на СИЗы очень похожа на обыденную скрутку, но с одним различием – наличие изоляционного колпачка на ней. Так что, если по сопротивлению скрутка не достаточно чем отличается. Для наилучшей токопроводимости необходимо только зачистить соединяемые провода.

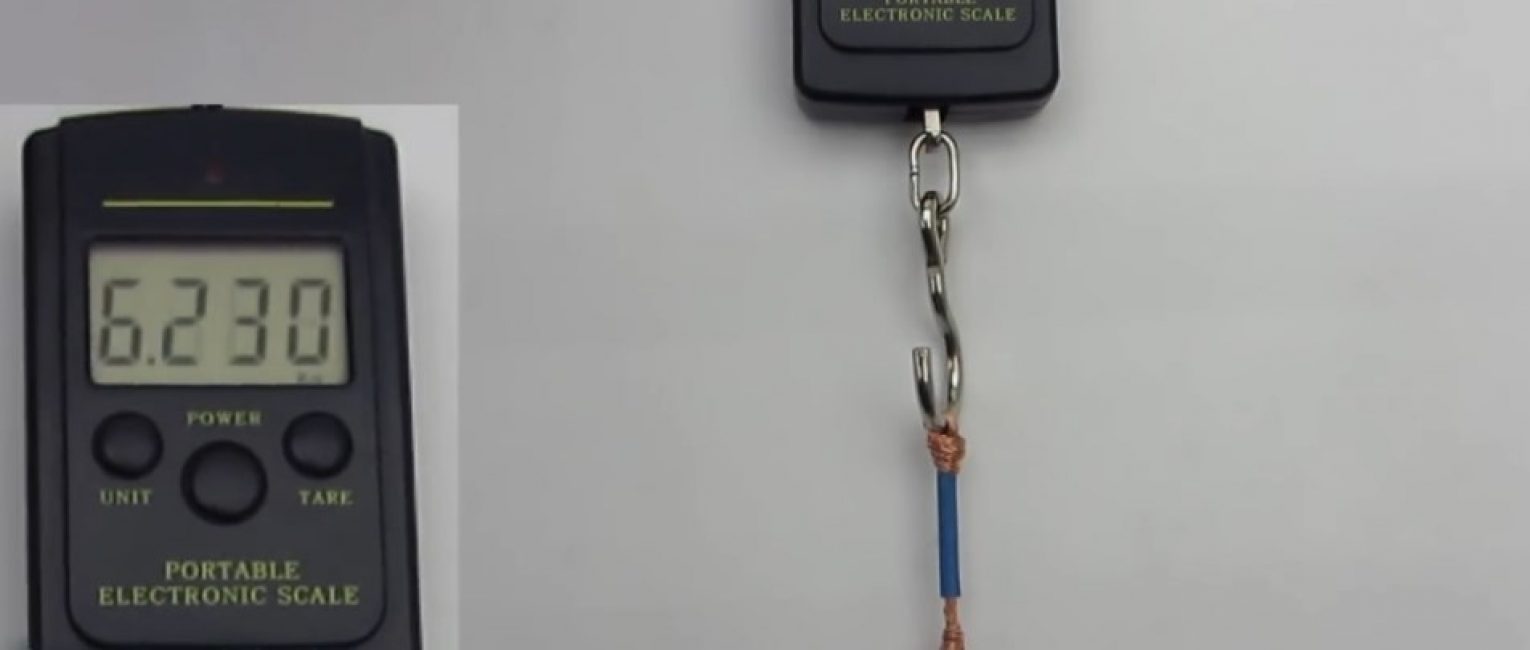

Поглядим, сколько может выдержать “запрещённое” соединение на разрыв.

Тесты были окончены на отметке более 6кг, так как к безмену провод подсоединили, и узел (не скрутка) начал развязываться.

Выдерживает более 62 кН

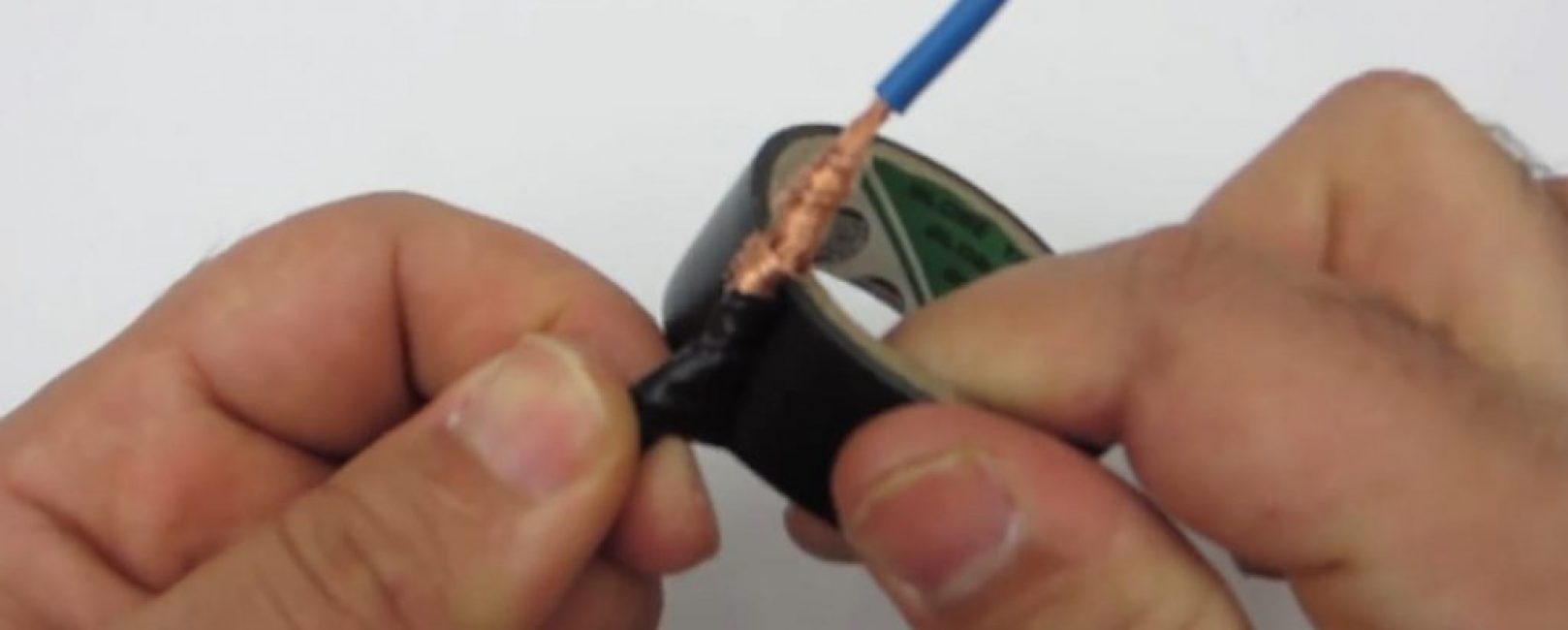

Сейчас остаётся надёжно заизолировать место соединения изолентой либо термоусадочной изоляцией. Можно воспользоваться.

Непременно необходимо изолировать

Если отлично зачистить контакты, надёжно заизолировать, то такое обычное соединение будет служить годами, чему есть бессчетные подтверждения. Можно только представить причину запрета скруток, — похоже, это коммерческая выгода производителей СИЗов, соединителей Ваго и винтообразных зажимов, два из которых нередко оплавляются и служат предпосылкой возгорания.
