Как соединять медный и дюралевый провод

Почему нельзя впрямую соединять дюралевый и медный проводник? В главном этот вопрос интересует собственников “старенькых” домов и квартир, проводка которых проводилась из дюралевых материалов. Удовлетворим это желание, и ответим на него, также подскажем, как соединить медный и дюралевый провод.

На вопрос почему, ответ прост — алюминий и медь это “хорошая” гальваническая пара. Существует маленькой перечень недопустимых сочетаний металла в проводке, и наши проводники в нём занимают почётное 1-ое место.

Сочетание меди и алюминия вызывает при их эксплуатации завышенное корродирование, т.е. разрушение под воздействие наружных критерий. Завышенный износ, дальше электродуга, и, как следствие, возгорание.

Но соединить их всё же можно, необходимо только исключить соприкосновение их вместе, а выполнить это поможет болт “Петровского”.

Для этого нам пригодиться болт М4-16, гайка и четыре шайбы, одна из которых граверная.

Шаг №1

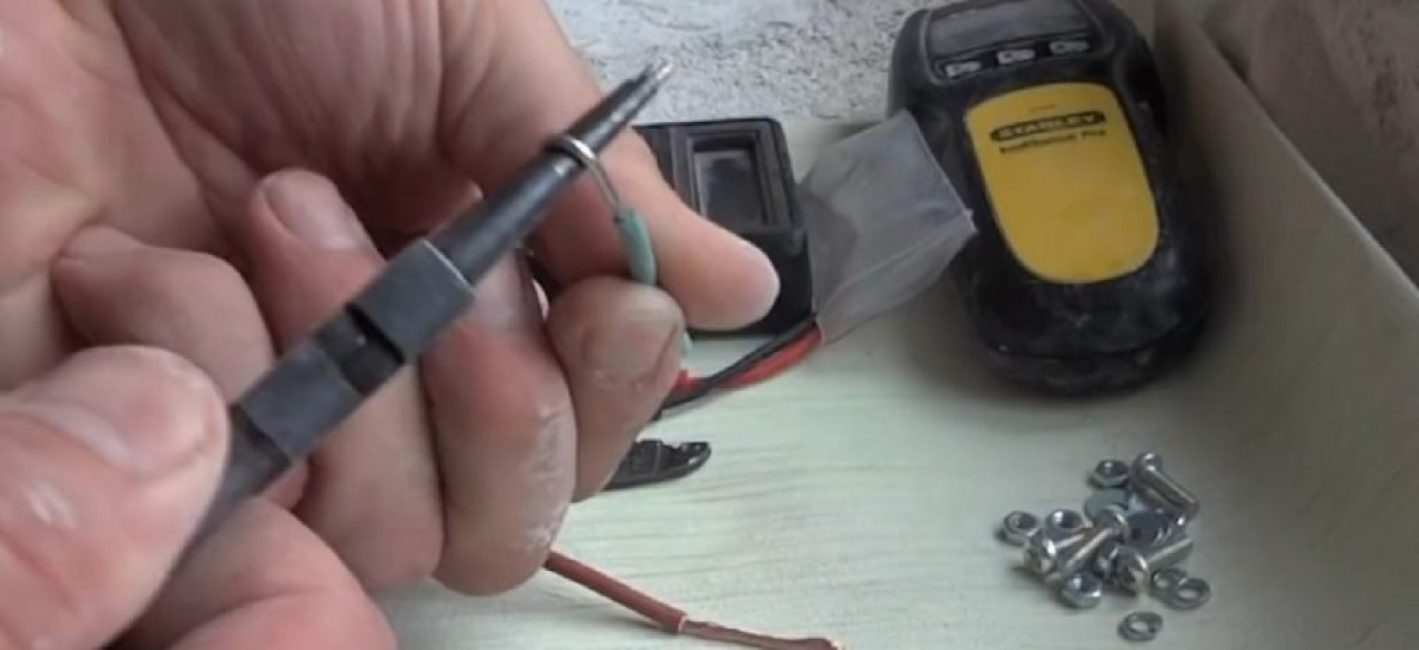

Зажимаем кончик в круглогубцах и закручиваем петельку

При помощи круглогубцев формируем на конце дюралевого проводника ушко. Зажимаем кончик в круглогубцах и закручиваем петельку.

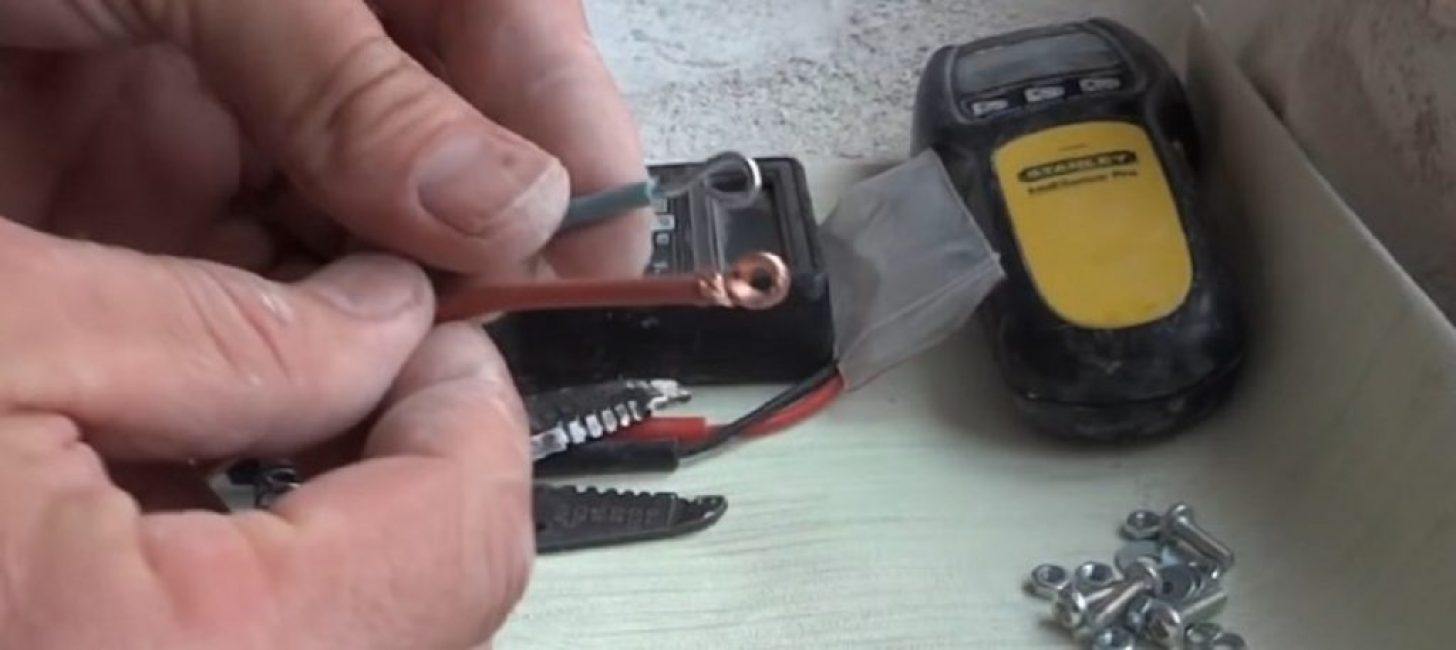

Два провода с одинаковыми ушками

Повторяем аналогичную операцию с медным проводом

Шаг №2

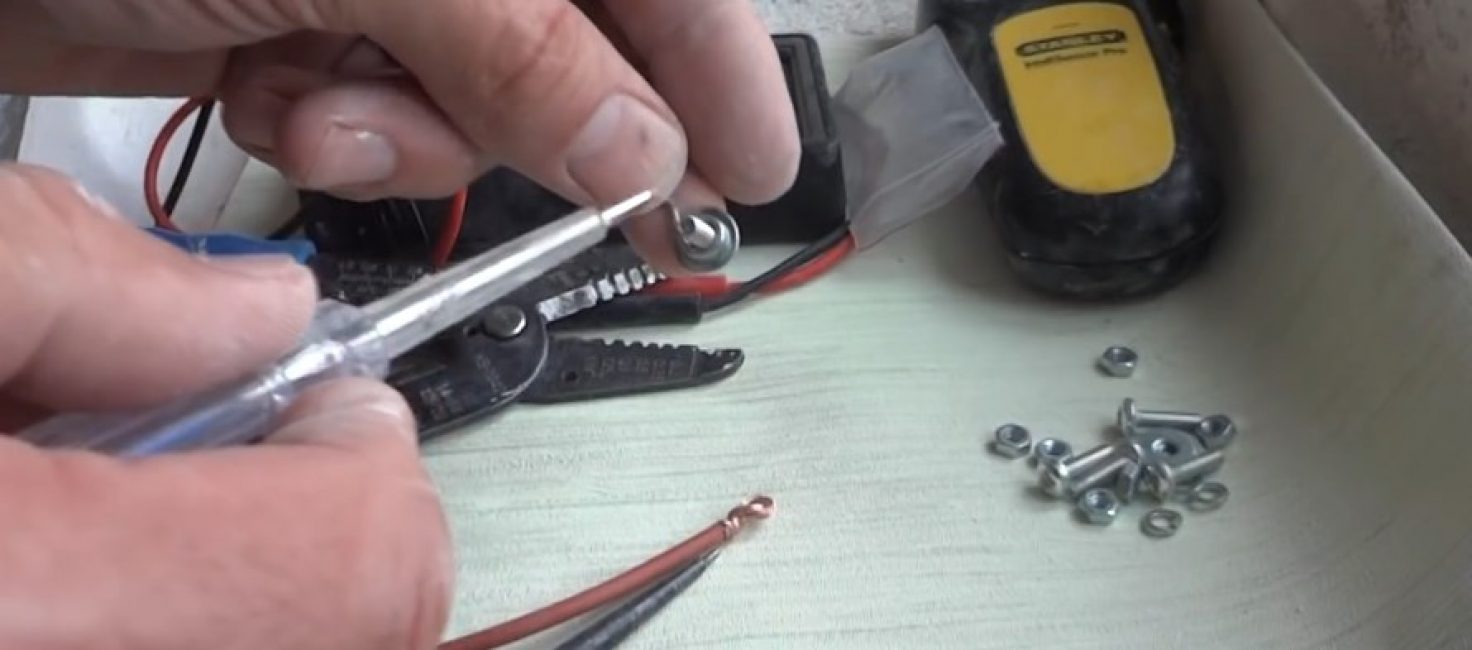

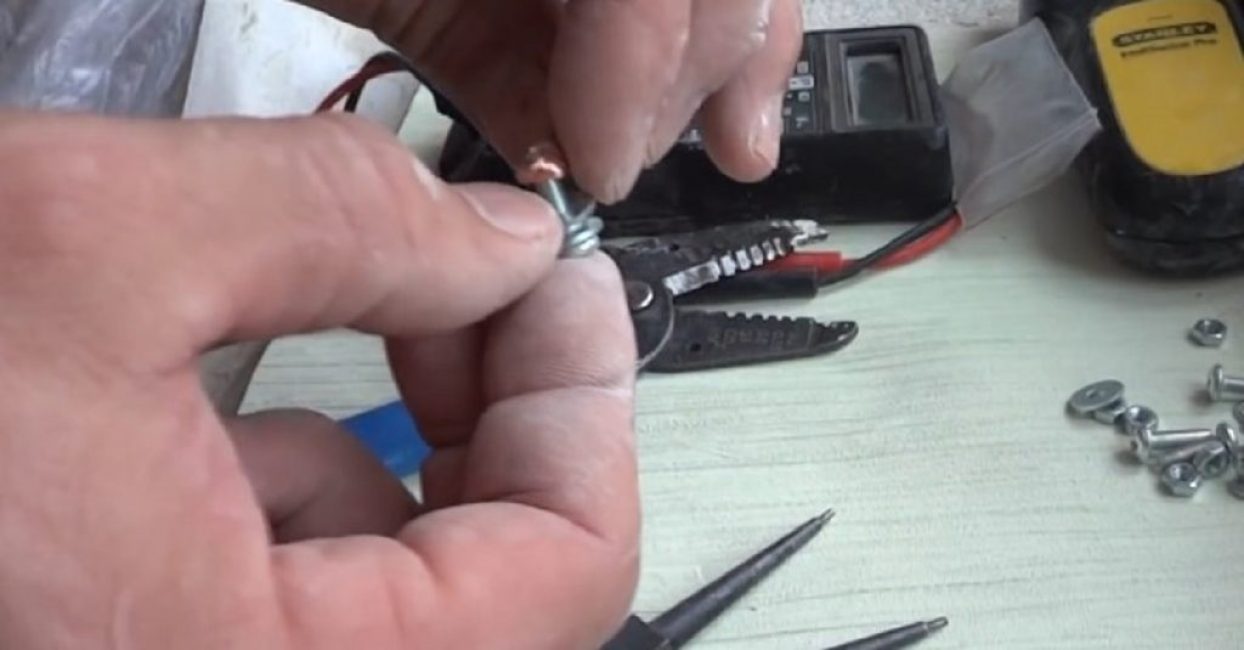

Надеваем первую шайбу

Берём болт М4 и надеваем на него шайбу. Поперечник последней должен быть больше поперечника ушков на проводниках.

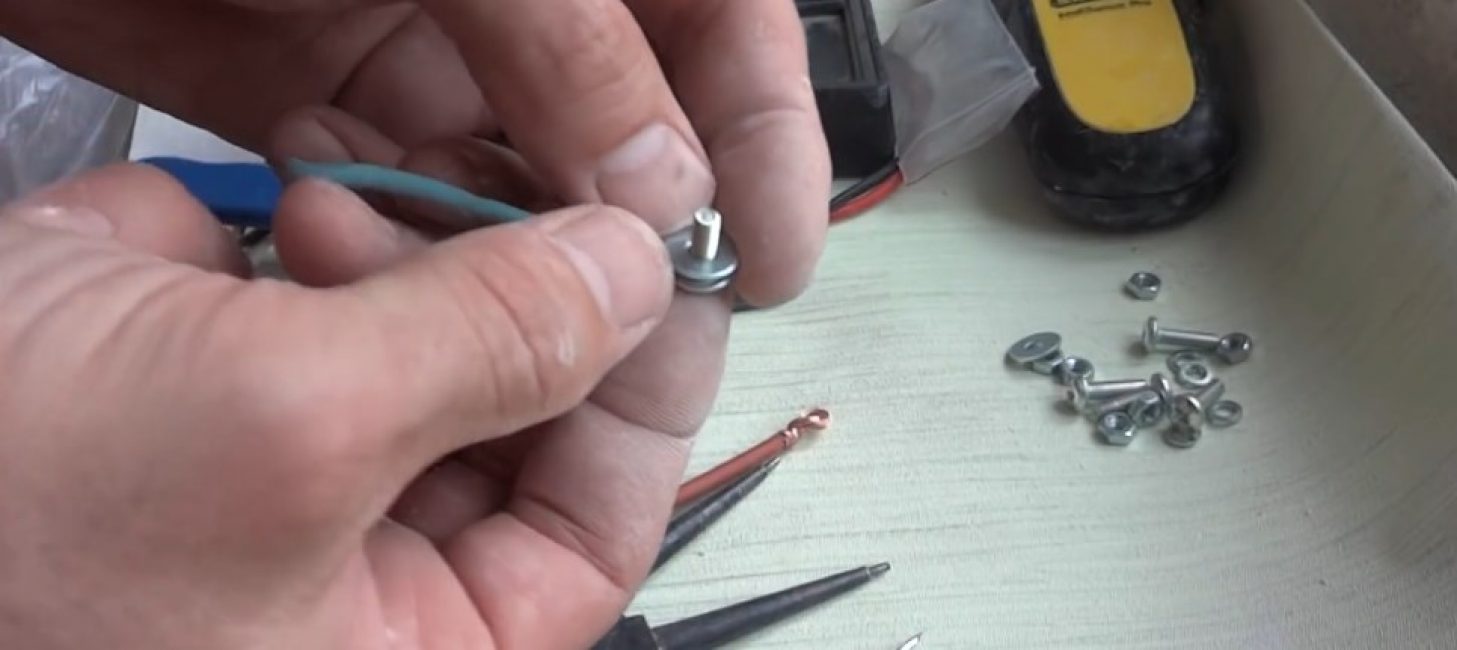

После чего на болт через ушко надеваем 1-ый провод.

Если глядеть так, то ушко помещается с загибом по часовой стрелке

Тут следует объяснить — загиб ушка должен быть ориентирован в ту же сторону, в которую затягивается на болте гайка, т.е. по часовой стрелке, если глядеть на болт стороны резьбы, как показано на рисунке выше. Тогда при затягивании гайки ушко не распустится и не выйдет за границы гайки с шайбой.

Шаг №3

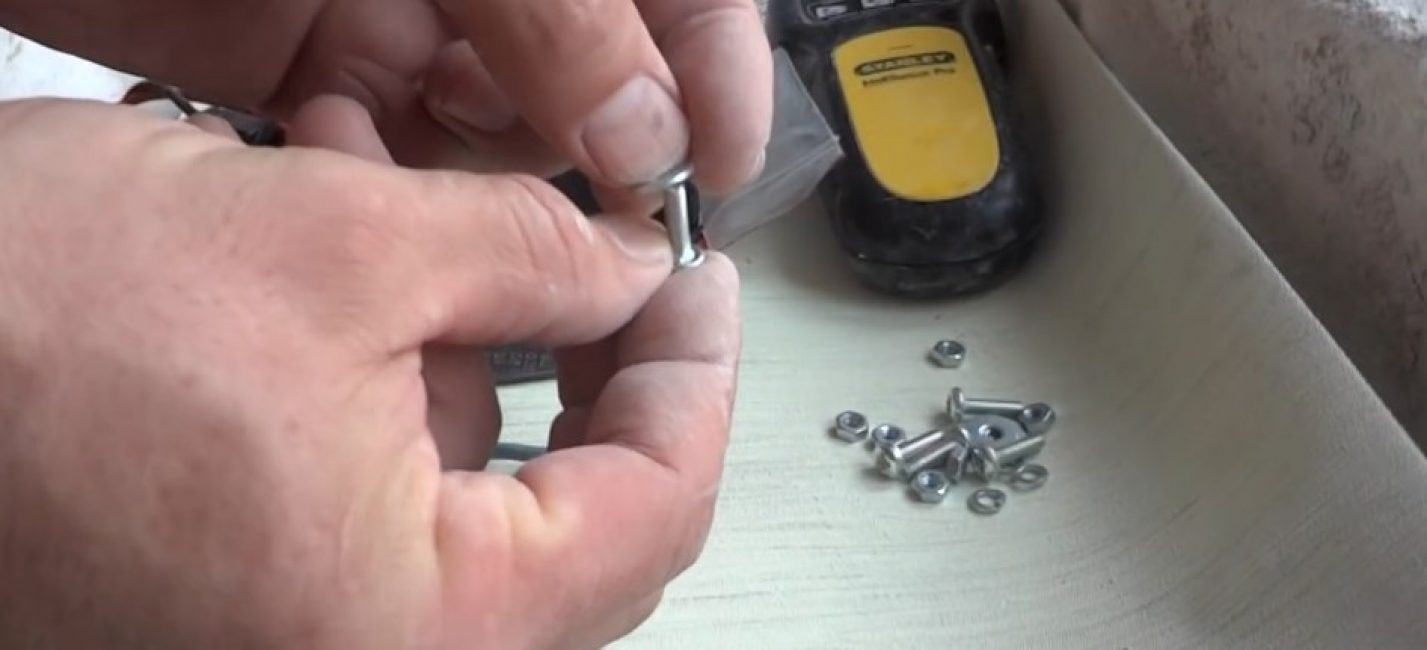

Надеваем разделительную шайбу

После того, как 1-ый провод был одет на болт, сверху него одевается 2-ая гайка. Это необходимо для разделения проводов, чтобы они вместе не соприкасались.

Шаг №4

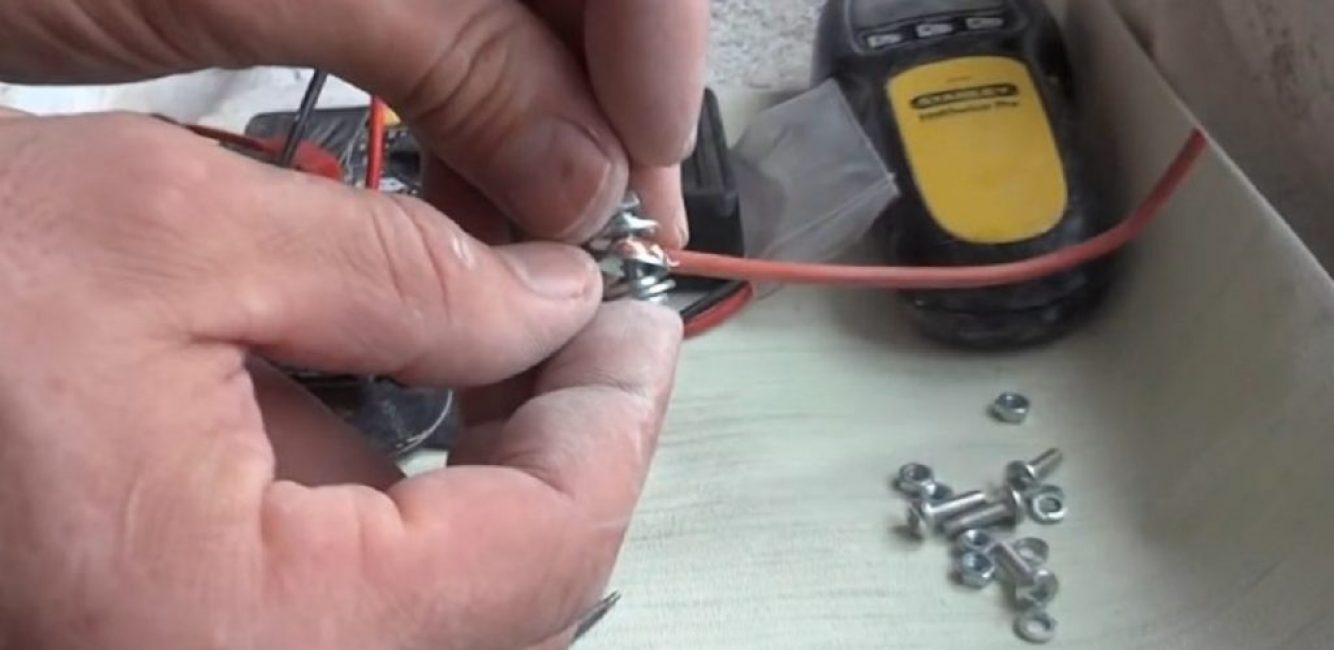

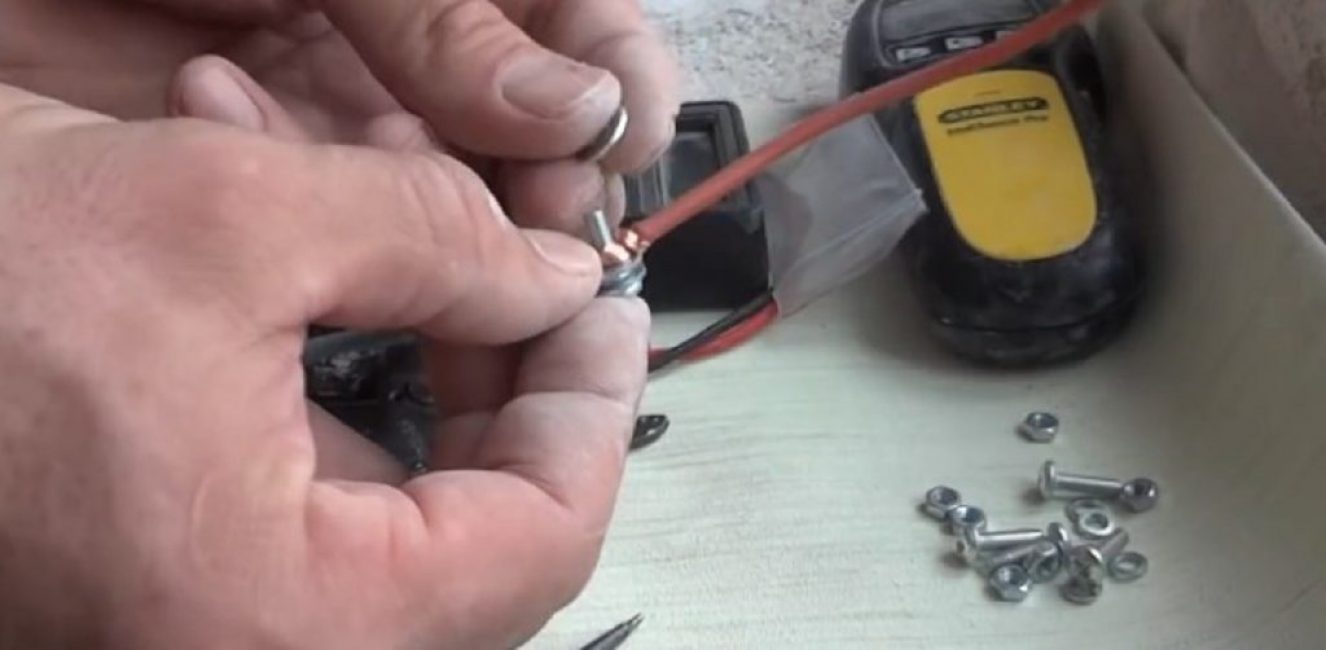

Медный провод соприкасается с шайбой, но не с алюминием

Надеваем 2-ой проводник.

Шаг №5

Надеваем четвёртую шайбу, а сверху её ещё и гравер. Он нужен для надёжной фиксации соединения.

Шаг №6

Навинчиваем гайку и затягиваем соединение.

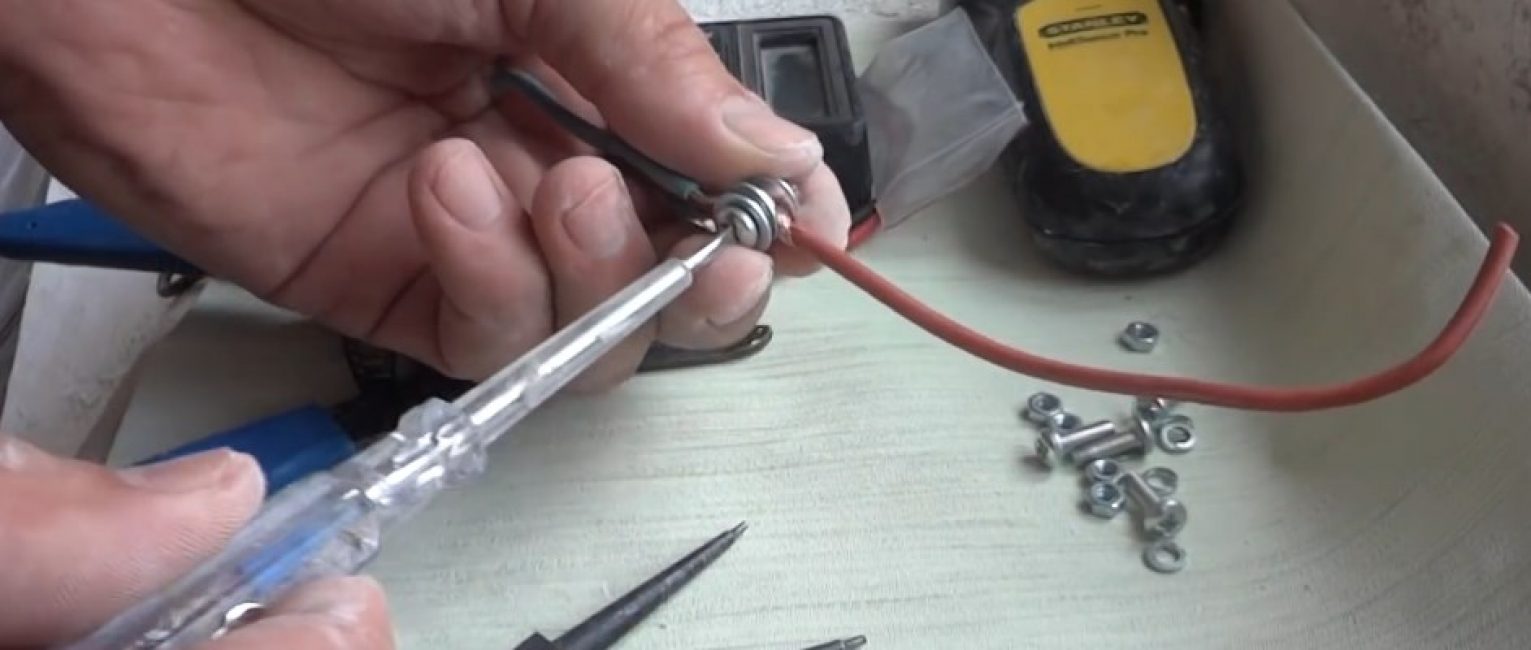

Установив провода, как необходимо, соединение затягиваем

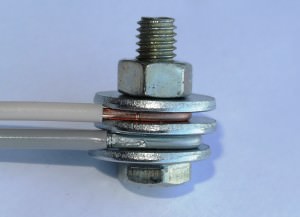

Вот так смотрится соединение проводов

Шаг №7

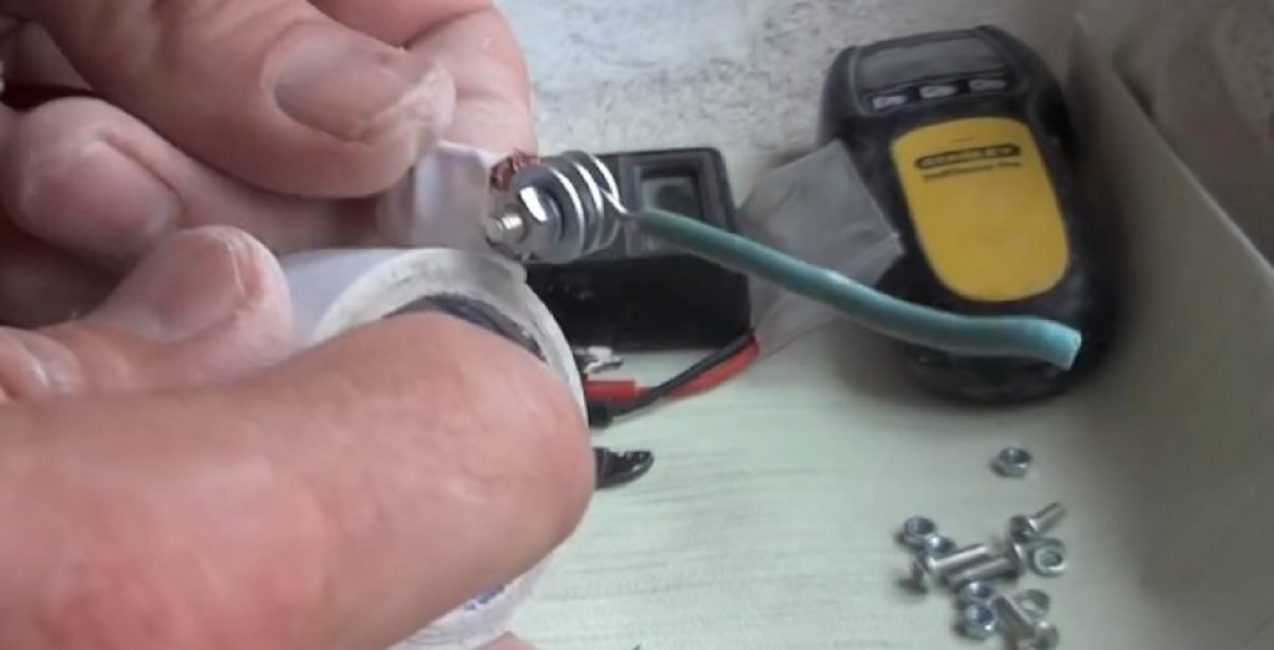

Изоленты не жалеем

Изолируем узел соединения проводов. Медный и дюралевый провод надёжно и неопасно соединены и заизолированы, сейчас их можно “прятать” в распределительной коробке либо в штробе.

ВИДЕО: Как соединить дюралевый и медный провод. Стройхак. Электрика

Как соединить дюралевый и медный провод. Стройхак. Электрика

Как неопасно соединить медный и дюралевый провод: наилучший метод

Как соединить медный и дюралевый провод: пошаговая аннотация

Для нас очень принципиальна оборотная связь с нашими читателями. Оставьте свой рейтинг в комментах с аргументацией Вашего выбора. Ваше мировоззрение полезно другим юзерам.

Методы соединения медного и дюралевого провода

Медный и дюралевый проводники при подсоединении образуют гальваническую пару. Химический потенциал меди различается с химическим потенциалом алюминия на 0,65 мВ. Это превосходит граничную величину, которая составляет 0,60 мВ.

Алюминий имеет еще более отрицательный потенциал, чем медь. Равномерно, со временем, на этом стыке будет происходить процесс химической коррозии.

Это может привести к определённым последствиям:

1. Нарушение контакта.
2. Деформация провода вследствие коррозии.
3. Разрушение проводника.
4. Увеличение электрического сопротивления.
5. Увеличение температуры.

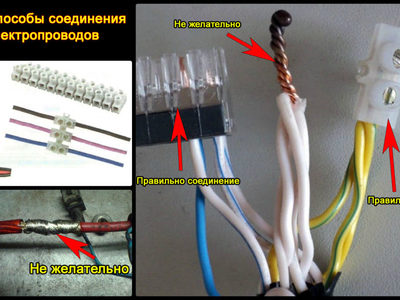

Методы соединения

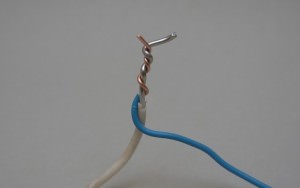

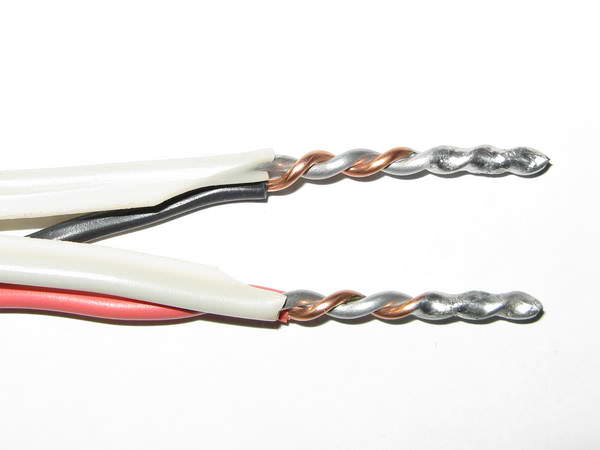

Подсоединение скруткой

Это более обычное, но, и менее надёжное решение. Как верно это выполнить:

1. Если расположить их таким макаром, дабы концы смотрели в одну сторону, то их необходимо сжать плоскогубцами.
2. Повернуть раза три.
3. После выполнения этой операции они должны быть завернуты друг вокруг друга.
4. Недопустима ситуация, когда только один провод закручен вокруг второго.
5. После выполнения этой процедуры необходимо покрыть место контакта покрытием, которое защищает от воды. Для этой цели можно применять особый лак.

Этот метод применяется более нередко по сопоставлению с другими вариациями соединения.

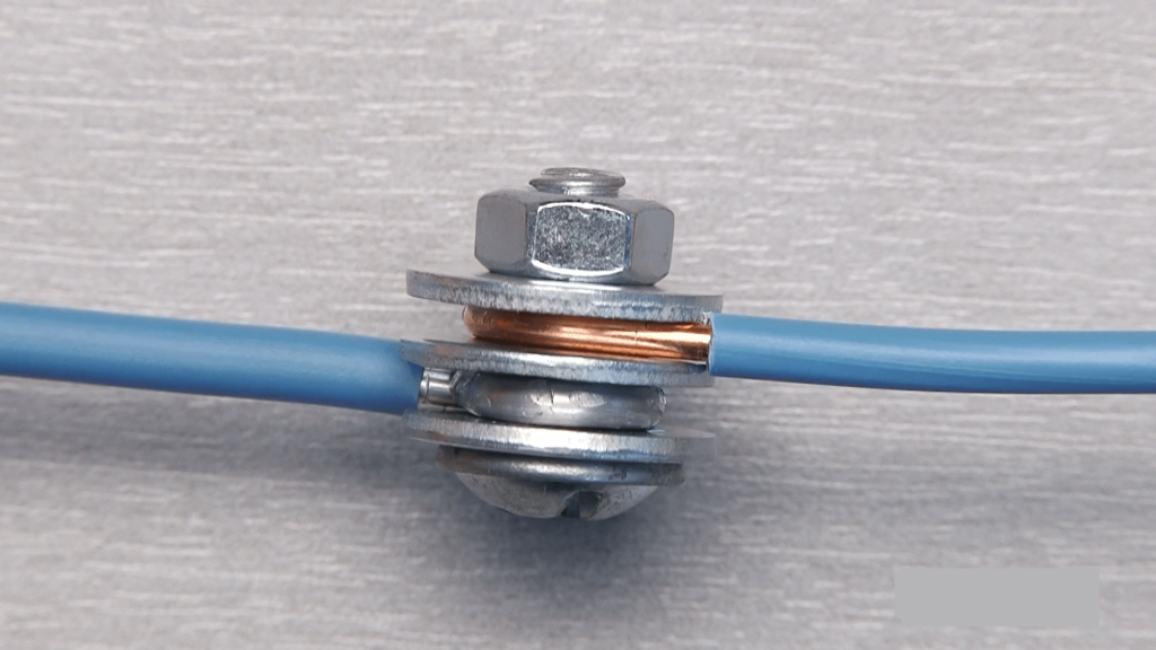

Резьбовое соединение

При использовании этого метода удаётся избежать ненужного конкретного контакта проводов. Тут применяется металлической винт. Соединяемые провода очищается приблизительно на длину в 4 поперечника применяемого винта, зачищаются ножиком и сворачивают в колечко, которое обхватывает этот болт.

Соединение происходит таким макаром, дабы оба провода, медный и дюралевый конкретно не соприкасались.

Делают эту работу следующим образом:

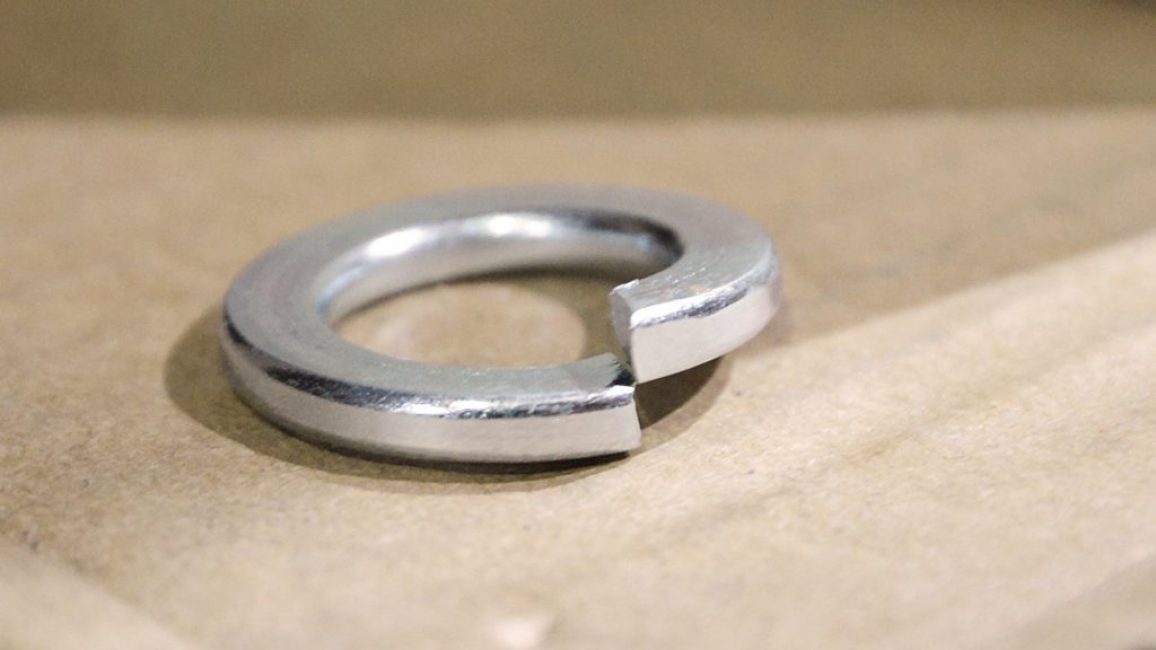

1. На винт надевают необыкновенную пружинную шайбу. Она смотрится, как шайба, имеющая один разрез, при том, что концы не находятся в одной плоскости.
2. Потом надевают обыденную шайбу.
3. Дальше устанавливают колечко 1-го из соединяемых проводов.
4. Потом ставят ещё одну обыденную шайбу.
5. После чего подсоединяют колечко другого проводника.
6. Позже ещё раз ставят обыденную шайбу.
7. Уже после чего устанавливают гайку и закручивают её до таковой степени, дабы края пружинной шайбы оказались в одно плоскости.

Если оба провода имеют толщину в 2 мм, то полностью подойдёт винт М4.

При всем этом методе соединения избегают прямого контакта алюминия и меди. Но, происходит их контакт со железными деталями. Химический потенциал для алюминия и меди составляет 0,65.

Для меди и нержавеющей стали разница составляет 0,1. А, для соединения алюминия и нержавеющей стали это составит 0,55. Таким макаром, мы лицезреем, соединение этих материалов со железными деталями является допустимым.

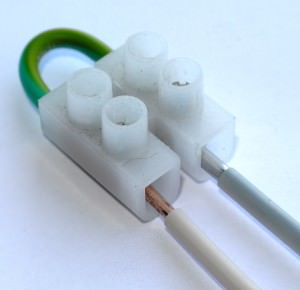

При помощи клеммной колодки

Этот метод получил обширное распространение невзирая на то, что он является недостаточно надёжным по сопоставлению с предшествующим вариантом.

При всем этом, он имеет свои определённые достоинства:

1. А именно, для этого не нужна сворачивать провод колечком.
2. Не считая того, использование этого метода позволяет соединять медные и дюралевые провода фактически в любом сочетании.
3. Тут снижены требования к изоляции. Это связано с тем, что тут исключена возможность случайного соприкосновения оголённых проводов.

Коротко поведаем о том, как делать подсоединение проводов с внедрением данного метода:

1. Поначалу необходимо зачистить соединяемый конец проводника. В отличие от рассмотренного ранее соединения, тут нужно обработать приблизительно 5 мм провода.
2. Концы необходимо воткнуть в надлежащие отверстия и с силой закрутить соответственный винт.

У такового метода соединения есть несколько распространённых применений.

1. Пользующимся популярностью внедрением такового метода является подсоединение проводов при установке люстры. Тут имеется такая особенность, что дюралевые провода являются очень маленькими для использования других методов, что обуславливает необходимость применения клеммного соединения. Даже если дюралевый проводник, торчащий из потолка, имеет длину всего несколько см, при помощи данного метода можно соединить их крепко и надёжно.
2. Другое принципиальное использование этого метода состоит в подсоединении проводов, которые перебиты снутри стенки. Но, само клеммное соединение при всем этом не рекомендуется прятать снутри неё.

Нужно увидеть, что клеммные колодки бывают:

1. Такие, что провод прижимается особым винтом.
2. Провод присоединяется с помощью прижимающей пластинки.

В первом из этих вариантов может быть повреждение прижимающего винта. Это гласит о недостаточной надёжности таковой разновидности по сопоставлению с внедрением прижимающих пластинок.

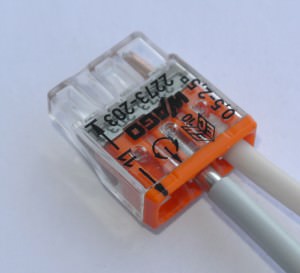

При помощи клеммной коробки со особым зажимом Wago

В данном случае, подключение происходит на основании применения специального плоского зажима Wago германского производства. Выполняются соединители 2-ух разных типов. Основное различие состоит тут в том, что одна из разновидностей предугадывает разовое соединение без способности изъятия проводника, а другая применяется для неоднократного использования.

Поведаем, как работает разовый соединитель. Для того, дабы им пользоваться, нужно выполнить следующее:

1. Поначалу необходимо зачистить концы проводов. Выполнить это необходимо в протяжении менее, чем 10 мм.
2. Потом вставляем их с усилием в зажимы соединителя. Всё, соединение зафиксировано. Напоминаем, что данная конструкция является разовой. Если отсоединить проводник, то соединитель, вероятнее всего, будет повреждён и при повторном присоединении нельзя гарантировать, что получившееся соединение будет надёжным.

С многоразовым соединителем ситуация будет другой. В его конструкции предусмотрены особые переключатели. Перед соединением их нужно надавить, потом воткнуть зачищенные провода и после чего необходимо будет их закрыть. Они еще более комфортны, чем разовый вариант, но стоят несколько дороже.

В каких случаях допустимо использовать таковой способ соединения? Если гласить об разовой модели, то требования в данном случае следующие – сечение каждого из соединяемых проводов может находиться в границах от 1,5 до 2,5 мм.

Колодка рассчитана на силу тока до 24 ампер, но рекомендуется для большей надёжности применять их с током, который не превосходит 10 ампер.

Если же гласить о многоразовом варианте конструкции Wago, то тут допустимо применять проводник, который имеет толщину от 0,08 до 4,0 мм. Максимально допустимая сила тока тут также выше. Она составляет 34 ампера.

Внедрение клеммной колодки комфортно ещё и тем, что для подсоединения не необходимы никакие дополнительные инструменты либо материалы.

Неразъёмное соединение

Таковой вид соединения обладает высочайшей надёжностью. В этом смысле он подобен резьбовому соединению. Но, различие заключается в том, что его нельзя разобрать после того, как было проведено соединение, а позже собрать, гарантируя при всем этом надёжность получившегося соединения.

Сущность данного метода состоит в следующем – колечки на концах надеваются на заклёпку, которая сжимается особым инвентарем.

Последовательность действий такая:

1. Любой из соединяемых проводов аккуратненько зачищается. Длина зачищаемого участка подбирается аналогично тому, как это делалось для резьбового соединения. Тут берётся обычно 4 поперечника заклёпки.
2. Потом на концах делаются колечки.
3. Поначалу надевают колечко дюралевого проводника.
4. Потом ставят пружинную шайбу. Напоминаем, речь идёт о шайбе, которая с одной стороны разомкнута и концы её находятся не в одной плоскости.
5. Позже надевают медный проводник.
6. Потом устанавливают обыденную шайбу.
7. После всего этого вставляют стержень с шайбами и проводами в особый инструмент под заглавием заклёпочник и прочно сжимаем.

Мы получили надёжное и долговременное соединение. При проведении работы, принципиально пристально глядеть за тем, дабы оголённые провода не соприкасались.

Распространённое использование данного метода состоит в сращивании проводов, которые были случаем повреждены при ремонтных работах.

Данный метод соединения отличается дешевизной, высочайшей скоростью работы. Также, необходимо учитывать и то, что для этого соединения могут быть применены разные виды заклёпок, что позволяет подобрать подходящий тип деталей фактически в хоть какой ситуации. Более нередко для этого принято применять заклёпки поперечником в 4 мм.

Метод соединения медного и дюралевого провода.

Здрасти, почетаемые читатели веб-сайта sesaga.ru. Этот маленький пост я написал при содействии моего соседа Владимира Ш, за что ему отдельное спасибо.

На деньках ко мне обратился Владимир с просьбой поглядеть его розетку. Спустя год после ремонта из розетки стало пахнуть, а с течением времени она стала к тому же нагреваться. Ну и когда розетка заискрила, он стал лупить тревогу.

Все оказалось просто. Проводка по квартире выполнена дюралевым проводом, а вновь вводимая и дополнительная велась уже медным проводом, и соединялись медь с алюминием обыкновенной скруткой без всяких переходников и приспособлений.

Никогда не соединяйте вкупе алюминий и медь. Не исключен пожар.

Нужно было отделить медь от алюминия, но при всем этом бросить соединение. Под рукою ничего подходящего не оказалось, и 1-ое, что пришло в голову — это выполнить болтовое соединение: недорого и сурово.

Прежде всего разрываем соединение, и если есть возможность, то откусываем покоробленные части меди и алюминия. Но, в нашем случае провода оказались маленькими, и мы отрезали только самые-самые покоробленные части, а остальное зачистили.

Дабы вернуть соединение, а заодно отделить медь от алюминия нам пригодиться:

1. Два болта поперечником 4 либо 5мм;
2. Четыре гайки поперечником 4 либо 5мм;
3. Восемь шайб подходящего внутреннего поперечника;
4. Изолента;
5. Медный двужильный провод сечением 2,5 квадрата и длиной около 40см.

Снимаем изоляцию с дюралевого провода и делаем полукольцо такового поперечника, дабы вошел болт.

На болт надеваем шайбу, и вкупе с шайбой вставляем в полукольцо дюралевого провода.

Сверху полукольцо закрываем шайбой и отлично зажимаем гайкой.
Сейчас дюралевый провод нужно нарастить кусочком медного, дабы уже предстоящее соединение создавать медь с медью.

Берем отрезок медного провода длиной 15 – 20 см, делаем полукольцо, надеваем на тот же болт, и между 2-мя шайбами отлично зажимаем гайкой.

У Вас получится вот таковой «бутерброд».

Сейчас этот «бутерброд» изолируем и прячем в глубине коробки.

Таким же образом делаем 2-ое болтовое соединение.
И сейчас к получившимся двум концам можно свободно прикрутить всякую медь.

Назад восстанавливаем схему.

Изготовленные скрутки можно облудить, а можно и не облуживать.
Дальше, скрутки изолируем, убираем внутрь коробки и разводим так, дабы они не мешали розетке.

Ну и осталось подключить и закрепить розетку на стенке.

Вот таким обычным, но в тоже время действенным методом мы соединили медь с алюминием, а заодно, убрали неисправность, которая могла бы привести к неведомым последствиям.
Фортуны!
