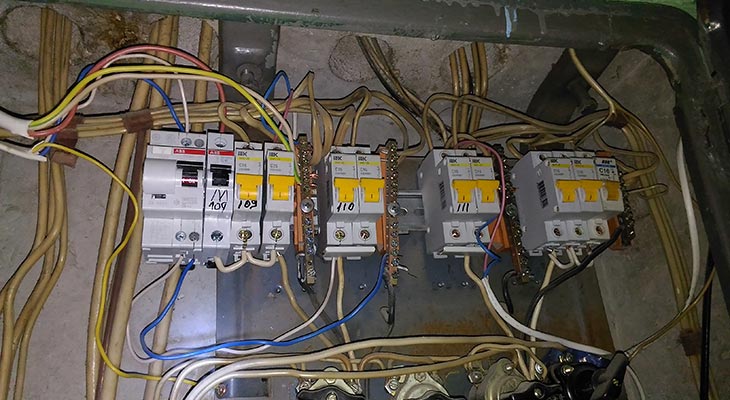

Как соединять автоматы в щитке между собой

Хорошего денька всем!
Вопрос к спецам по сборке квартирных электрощитов — Каким проводом соединять Вводной автомат и УЗО и УЗО и группу автоматов? Вводная фаза УЗО и групп автоматов между собой будут соединяться гребенками.

Одножильный медный провод сечением 6 кв.мм пойдет? Либо лучше применять многожильный?
Если многожильный — то какого сечения? И как я увидел на рисунке щитов концы многожильного необходимо опрессовывать наконечниками?

• Просмотр профиля
• Личное сообщение

Регистрация: 18.07.2012 Санкт-Петербург Сообщений: 696
09.09.2012 в 14:58

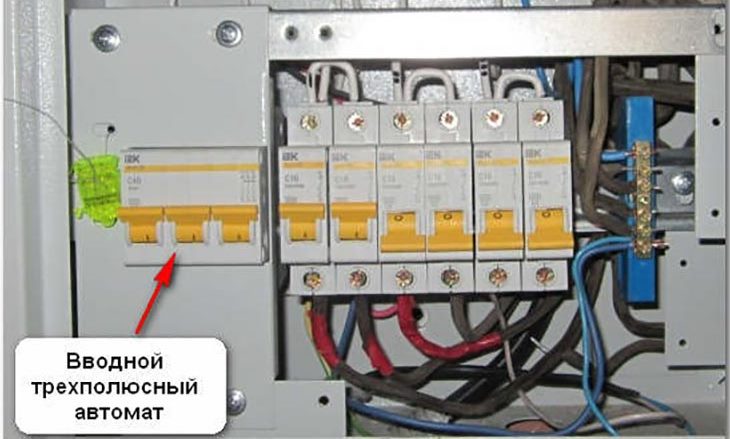

figor , какой ампераж вводного автомата?

• Просмотр профиля
• Личное сообщение

Регистрация: 17.07.2011 Москва Сообщений: 34
09.09.2012 в 15:34

gesund написал :
figor , какой ампераж вводного автомата?

Ссылка на тему сборки щитка — Там же схема

• Просмотр профиля
• Личное сообщение

Регистрация: 19.08.2011 Москва Сообщений: 301
09.09.2012 в 16:07

Лучше применять провод ПВ3, с моножилой в щитке несколько трудно работать. Для вашего автомата необходимо сечение более 6 мм2 (по фэншую — 10 мм2). Концы ПВ3 необходимо опрессовывать наконечниками типа НШВИ.

• Просмотр профиля
• Личное сообщение

Регистрация: 19.03.2011 Электросталь Сообщений: 844
09.09.2012 в 16:14

figor написал :
Одножильный медный провод сечением 6 кв.мм пойдет?

Щит — Schneider на 24 места и ВА 63? Нет, не пойдет.

figor написал :
Либо лучше применять многожильный?
Если многожильный — то какого сечения? И как я увидел на рисунке щитов концы многожильного необходимо опрессовывать наконечниками?

Да, многопроволочный ПВ-3, 10 кв. мм. (Слышала, ПВ-4 есть, но сама таковой не лицезрела). Лучше применять НШВИ — клещики необходимы, можно облудить концы и подмотать изоляцией (делают так, выходит довольно симпатично и накрепко). В последнем случае, можно и так зажать, но не думаю, что это идеальный вариант.
[

Ребята, вот желала спросить. Если делаем ПВ-3 с НШВИ и желаем двойную изоляцию разводки — как лучше выполнить? Термоусадка? И чем усаживать? Горелка, наверняка, не подойдет, все-же не муфту ставим?
[

• Просмотр профиля
• Личное сообщение

Регистрация: 29.10.2005 Москва Сообщений: 21814
09.09.2012 в 16:16

figor написал :
Каким проводом соединять Вводной автомат и УЗО и УЗО и группу автоматов?

Можно и здесь применить гребёнку.
Щиток с одной рейкой?
УЗО неэлектронное?

• Просмотр профиля
• Личное сообщение

Регистрация: 17.07.2011 Москва Сообщений: 34
09.09.2012 в 17:14

ВТБ! написал :
Можно и здесь применить гребёнку.
Щиток с одной рейкой?
УЗО неэлектронное?

Щит с 2-мя рейками и 2-мя шинами

• Просмотр профиля
• Личное сообщение

Регистрация: 17.07.2011 Москва Сообщений: 34
09.09.2012 в 17:29

Олечка написал :
Щит — Schneider на 24 места и ВА 63? Нет, не пойдет.

Да, многопроволочный ПВ-3, 10 кв. мм. (Слышала, ПВ-4 есть, но сама таковой не лицезрела). Лучше применять НШВИ — клещики необходимы, можно облудить концы и подмотать изоляцией (делают так, выходит довольно симпатично и накрепко).
[

Т.е.если нет спец.клещей, то просто облудить?

• Просмотр профиля
• Личное сообщение

Регистрация: 02.01.2012 Киев Сообщений: 219
09.09.2012 в 17:38

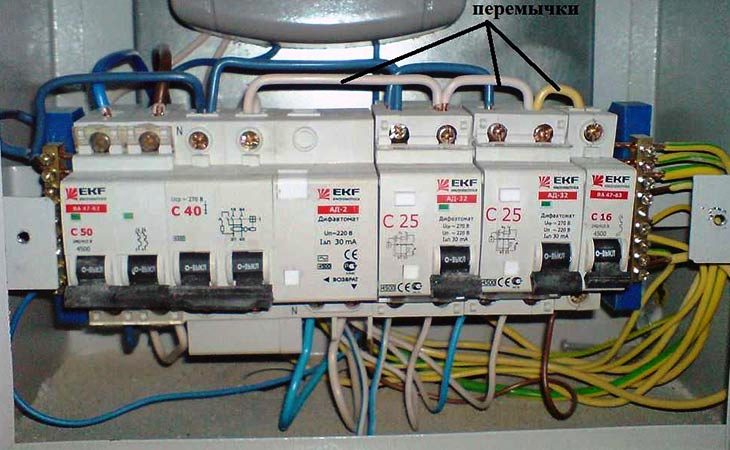

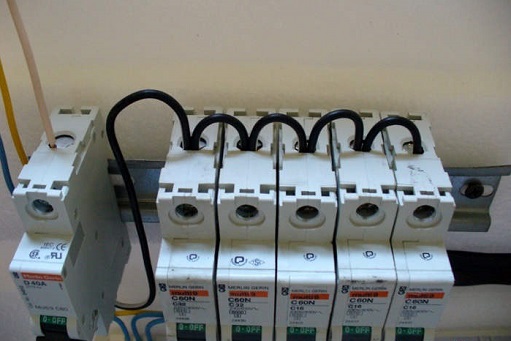

Можно ли применять в качестве перемычки разделанный до одножильного провод ВВГ сечением 2.5 . Автоматы на 10 и на 25 А.Если провод жесткий,то и оконцовывать не нужно и сечение позволяет его гнуть руками.Желаю в щитке в парадном поменять несколько проводов,на данный момент там вообщем ПВС 2.5 стоит неоконцованный.
PS Просвятите,что такое "двойной зажим" на автоматах ABB .

• Просмотр профиля
• Личное сообщение

Регистрация: 19.03.2011 Электросталь Сообщений: 844
09.09.2012 в 19:26

figor написал :
Т.е.если нет спец.клещей, то просто облудить?

Да, только паяльничек помощнее. Изолентой подмотать около концов. Можно еще кембрик надеть, дабы выполнить двойную изоляцию основной разводки. Термоусадки пока на ПВ-3 не надевали, опыта нет, попробуем.

• Просмотр профиля
• Личное сообщение

Регистрация: 17.07.2011 Москва Сообщений: 34
09.09.2012 в 19:46

Олечка написал :
Да, только паяльничек помощнее. Изолентой подмотать около концов.

А концы крючком загибать для роста площади как рекомендуют тут —
либо довольно очистить конец скрутить и облудить?
И еще — необходимо ли соединять два конца, если они входят в один зажим? Если да, то как, скручивать а позже расплющивать, дабы вышла такая же толщина что и у 1-го?

• Просмотр профиля
• Личное сообщение

Регистрация: 19.03.2011 Электросталь Сообщений: 844
09.09.2012 в 20:11

figor, это, естественно, можно выполнить, но опаять, видимо, будет труднее. Направьте внимание — сечение там невелико. Четверка?
Не факт, что многопроволочная 10-ка, загнутая буковкой U, влезет в гнездо под зажим. Я лицезрела щиты, где концы 10 и 16 кв. мм просто облужены без загибов и сделала бы 10-ку без загиба.
Два по 10 в один зажим, наверняка, можно (многопроволочные — не лицезрела, моножилу лучше загнуть без разрыва), а для чего? С ввода на узо и варочную панель? Думаю, следует применять шинки (в Вашем случае лучше на 100 А) и на варочную взять из свободного гнезда узо либо дифа. Есть другие приемы разделения фаз, а ставить под один зажим два 10 кв. мм я бы не стала.

• Просмотр профиля
• Личное сообщение

Регистрация: 18.07.2012 Санкт-Петербург Сообщений: 696
09.09.2012 в 20:33

• Просмотр профиля
• Личное сообщение

Регистрация: 17.07.2011 Москва Сообщений: 34
09.09.2012 в 20:51

А что тогда? Как обработать концы, дабы был обычный контакт? Довольно легко придавить зажимом?

• Просмотр профиля
• Личное сообщение

Регистрация: 17.07.2011 Саратов Сообщений: 5424
09.09.2012 в 21:18

Небезопасные советы даёте. Никакой пайки!

• Просмотр профиля
• Личное сообщение

Регистрация: 20.12.2009 Новороссийск Сообщений: 1854
09.09.2012 в 22:29

Уж лучше ншви пассатижами обжать.

• Просмотр профиля
• Личное сообщение

Регистрация: 19.03.2011 Электросталь Сообщений: 844
09.09.2012 в 23:20

web-rr написал :
Небезопасные советы даёте. Никакой пайки!

Не настаиваю и не спорю. Лицезрела сборки (на производстве), где разводка изготовлена 10 и 16 мм и концы облужены. Как лудили — не могу сказать (может быть, горелкой — поинтересуюсь при случае). Токи не мелкие, несколько лет сборки в работе, круглые сутки, заморочек пока не было.
Пока не сообразила — почему лудить концы небезопасно? И почему, в таком случае, паять соединения в распаечных коробках нормально и есть соответственная разработка?
Растолкуйте, если не тяжело.

• Просмотр профиля
• Личное сообщение

Регистрация: 29.10.2005 Москва Сообщений: 21814
10.09.2012 в 00:00

• Просмотр профиля
• Личное сообщение

Регистрация: 19.03.2011 Электросталь Сообщений: 844
10.09.2012 в 18:16

Обыденные винтообразные, модульные автоматы — IEK и Moeller. Про упругие зажимы не сообразила. Бывают на такие сечения?

• Просмотр профиля
• Личное сообщение

Регистрация: 31.08.2009 Дмитров Сообщений: 7130
10.09.2012 в 18:50

Олечка написал :
Пока не сообразила — почему лудить концы небезопасно? И почему, в таком случае, паять соединения в распаечных коробках нормально и есть соответственная разработка?

Под винтом "конец" повсевременно под прижимом. припой мягок — "потечет"
В распайках "пайка" не подвергается "воздействию", почему — нормально

ЗЫ но пайку "концов" на производстве — тоже лицезрел. ХЗ, может припой какой нибудь тугоплавкий.

Олечка , здесь темы про пайку есть. выищите

• Просмотр профиля
• Личное сообщение

Регистрация: 19.03.2011 Электросталь Сообщений: 844
10.09.2012 в 19:05

Припой — прут шириной мм 8 (марку не знают), применяли горелку и паяльничек.
Спасибо, читала.
Про НШВИ пассатижами и упругие зажимы на 16 квадратов — это приколы в мой адресок?

• Просмотр профиля
• Личное сообщение

Регистрация: 31.08.2009 Дмитров Сообщений: 7130
10.09.2012 в 19:06

Олечка написал :
Про НШВИ пассатижами и упругие зажимы на 16 квадратов — это приколы в мой адресок?

Нет, упругие — это "пружинящие" как в wago

• Просмотр профиля
• Личное сообщение

Регистрация: 29.10.2005 Санкт-Петербург Сообщений: 4469
10.09.2012 в 19:09

Особым феном. Видео:

• Просмотр профиля
• Личное сообщение

Регистрация: 19.03.2011 Электросталь Сообщений: 844
10.09.2012 в 19:20

haramamburu написал :
Нет, упругие — это "пружинящие" как в wago

На огромные сечения не лицезрела. Квик-коннект если, но модульные с такими зажимами тоже "заживо" не лицезрела.

Юра, спасибо! Попробуем.

• Просмотр профиля
• Личное сообщение

Регистрация: 05.08.2010 Новокузнецк Сообщений: 1428
11.09.2012 в 12:15

Олечка написал :
Не настаиваю и не спорю. Лицезрела сборки (на производстве), где разводка изготовлена 10 и 16 мм и концы облужены.

При всем почтении, вправду не усвою, для чего для вас это все нужно? Кое-где что-то лицезрев, услышав, почитав раздавать советы по электрике, а ведь люди для этого получают профильное образование и позже годами обучаются в процессе деятельности — и то, достаточно осторожно рекомендуют. А вы трах-бах и готово решение. при этом, стараетесь окутать достаточно широкий круг вопросов. Для чего?

• Просмотр профиля
• Личное сообщение

Регистрация: 05.08.2010 Новокузнецк Сообщений: 1428
11.09.2012 в 12:19

Олечка написал :
Пока не сообразила — почему лудить концы небезопасно?

• Просмотр профиля
• Личное сообщение

Регистрация: 19.03.2011 Электросталь Сообщений: 844
11.09.2012 в 18:37

Аникей написал :
При всем почтении, вправду не усвою, для чего для вас это все нужно? Кое-где что-то лицезрев, услышав, почитав раздавать советы по электрике, а ведь люди для этого получают профильное образование и позже годами обучаются в процессе деятельности — и то, достаточно осторожно рекомендуют. А вы трах-бах и готово решение. при этом, стараетесь окутать достаточно широкий круг вопросов. Для чего?

Аникей, в определенных вопросах мне необходимо разбираться — работа такая. Про ". Кое-где что-то лицезрев, услышав, почитав. " и "трах-бах и готово решение" Вы очевидно погорячились. Про лужение — уверили, ОК.
Для чего? Кто-то по салонам, клубам и магазинам весь денек катается, а кто-то работает, обучается, приобретает опыт и познания — дабы прожить. Вот для чего.

Как верно подключить автоматы в электрическом щите

Каждый дом либо квартира просит подключения к электроснабжению, осуществляемого средством установки распределительных коробок. С целью безопасности и учета электроэнергии в щитках инсталлируются разные модули — приборы контроля, автоматы и другие средства защитного отключения. Существует огромное количество разных вариантов, как можно подключить автоматический выключатель в цепь электрощита.

Как подключить автомат в щитке без ошибок

Современные распределительные электрощиты оснащаются разными модулями учета и защиты. Такими являются системы защитного отключения, разные реле, автоматические выключатели и функциональные автоматы. Нередко происходит их неверное подключение, вследствие чего нарушается работоспособность целого устройства.

При техобслуживании щитов не один раз замечались нарушения монтажа посторониих модулей, приводивших к непостоянности работы системы. Подсоединение автоматических устройств не предполагает особенных познаний, тем паче многие обустроены аннотацией либо схемой подключения. На теоретическом уровне электрики знают, как верно подключить автомат в электрическом щите, но в практике по невнимательности или в спешке нередко допускают ошибки.

Подключение автоматов в щитке вход сверху либо снизу

Перед тем как подключать автомат сверху либо снизу, рекомендуется оглядеть соединительные гнезда. Автоматические модули отключения имеют одну либо несколько пар соединительных контактов. Одни являются фиксированными, другие подвижными, что нередко приводит к заблуждению. Согласно пт 3.1.6 правил установки электрического оборудования, при однобоком включении, подводка цепи на распределительную коробку должна осуществляться к недвижным контактам.

Данное условие распространяется как на подключение автоматов, так и посторонние модули защиты. Время от времени встречаются исключения, зависящие от марки, даты производства и других технических причин. Дабы правильно смонтировать автомат в щиткесвоими руками, необходимо разобраться, где находиться подвижный и недвижный контакты.

На примере АВ серии ВА47-29, изготавливаемых компанией Iek, можно убедиться, что верхний контакт является фиксированным, соответственно нижний будет подвижным. Это определяется по маркировке на самом тумблере. Схожее размещение клемм имеют многие изготовители. На них устанавливают условное обозначение, подтверждающее предназначение и размещение соединительных клемм. Подобными изготовителями являются компании Schneider Electric и Hager.

Средства УЗО созданы для предотвращения маленьких замыканий либо перегрузок цепи. При появлении опасности скачков напряжения, срабатывает особый разъединитель, локализующийся снутри блока. Его действие основано на термический либо электромагнитной индукции. При всем этом непринципиально, к какой клемме будет подключена фаза. Потому включение автомата сверху либо снизу не имеет значимой различия, и в обоих случаях произойдет его отключение.

Почему не рекомендуется подключать АВ снизу

Некоторые модели современных изготовителей допускают подключение автоматов в распределительных щитах к нижним клеммам. Они обустроены особыми фиксирующими рейкамиили шинами.

Такое подключение к автоматам в щитке перечит правилам ПУЭ, но не воспрещает производить соединение на нижний контакт. Данное правило работает как принятый порядок, с помощью которого, опытнейший электрик осознает, что перед обслуживанием электрощита нужно обесточить его. 1-ое, что он сделает — отключит автомат, предполагая, что фаза находитсясверху. Поэтому, после отключения на нижних контактах и отходящих цепях, напряжение отключится.

Если представить ситуацию, когда нижняя клемма применяются для подключения фазных проводов, электриком, который не счел необходимым соблюдать правила подключения согласно ПУЭ. Когда настало время поменять автомат, другой спец по привычке отключает питание верхнего контакта и пробует отсоединить автомат, касаясь нижних контактов нагими руками. В итоге получает поражение электрическим током. Вот почему принято соблюдать правила, установленные в ПУЭ.

При Союзе все автоматические выключатели имели один эталон, который подразумевал размещение недвижных клемм сверху. Сейчас, беря во внимание обилие и широкий ассортимент АВ привезенных из других стран производителей, тяжело сказать, где какой размещен контакт. Одни компании придерживаются принятых правил, другие напротив пробуют варьировать свою продукцию, внося свои новаторства.

На промышленных предприятиях заместо обыденных автоматов защиты ставят рубильники, питание которых подключается по всем правилам ПУЭ. Если же выполнить напротив и перевернуть РБ, то его положение будет смотреться непривычным и даже быть неловким. Если поглядеть опытным глазом сходу видно корректность подключения. Если рубильник выставлен верно, то, отключив его, можно быть уверенным, что нижние контакты остались без напряжения.

Подключаем провода к автомату кабель с цельной жилой

При установке предохранительных устройств, часто совершаются схожие ошибки при подключении автомата. Дабы не повторить их в дальнейшем, стоит разглядеть конкретныепримеры, которые совершаются намного почаще других.

Попадание изоляции под контакт — ошибка?

Самой нередкой ошибкой при установке автомата в электрощитке является наличие изоляции, попавшей под крепление контакта. Нередко бывает так, что при установке автоматических выключателей или смены коробки, спустя время, снутри него происходит выгорание проводки. Это случается, когда концы проводов плохо зачищены и частички изоляции попадают под фиксатор, тем ухудшая плотность соединения. В связи с этим и происходит плавление изолирующего слоя электропроводкии изоляции автомата, что может вызвать возгорание.

Дабы не выполнить схожих ошибок, нужно кропотливо очистить концы проводов подсоединяемых к автоматической защите, после этого убедиться, что на зачищенных концах не осталось изолирующих частиц. Очистив изоляцию, формируетесоединения, отлично затянув винтообразным зажимом.

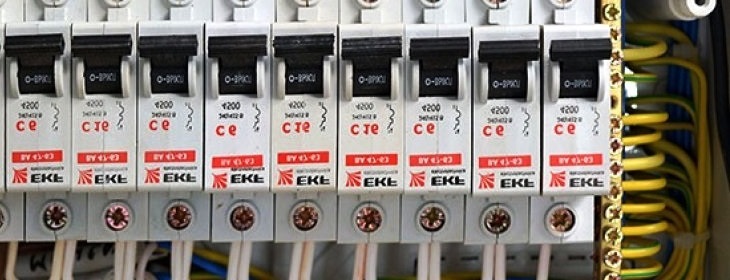

Почему нельзя подключать несколько жил различных сечений на одну клемму?

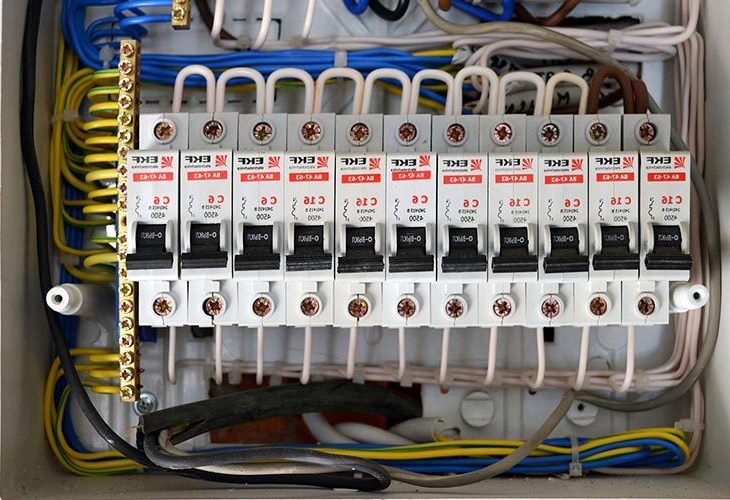

Время от времени появляется потребность установки нескольких автоматов, питаемых одной жилой и для этого целенаправлено употреблять особые рейки либо гребенчатые шины. Но они редкооказываются в наличии, потому приходится пользоваться обыкновенными перемычками — кусками проводов, соединяющих питание с АВ.

Такое соединение можно выполнить в щитке своими руками. Для этого потребуются перемычки из электропровода схожей площади поперечного сечения. Дабы сделать перемычку необязательно обрезать, очищать и соединять каждый кусочекмежду собой. Довольно отмерить нужную длину, дабы хватило соединить все контакты АВ, а потом, придав нужную форму, зачистить провод на извивах, вставляющихся в зажимы автоматов. Таким макаром, выходит целостная, непрерывная перемычка.

Не рекомендуется соединять автоматы средством жил различного сечения. Когда концы будут фиксироваться в клеммах, толстые жилы затянутся отлично, а жилы наименьшего сечения, находящиеся вблизи окажутся ослабленными. Потом, на этом месте начнет расплавляться оболочка проводов и контактов АВ, что может спровоцировать возгорание.

При установке АВ в квартире либо личном доме, используют проводку сечением 2.5 мм2. Это обуславливается нагрузкой, объемом затрачиваемой энергии, также показывает, на сколько ампер необходимо ставить автомат.

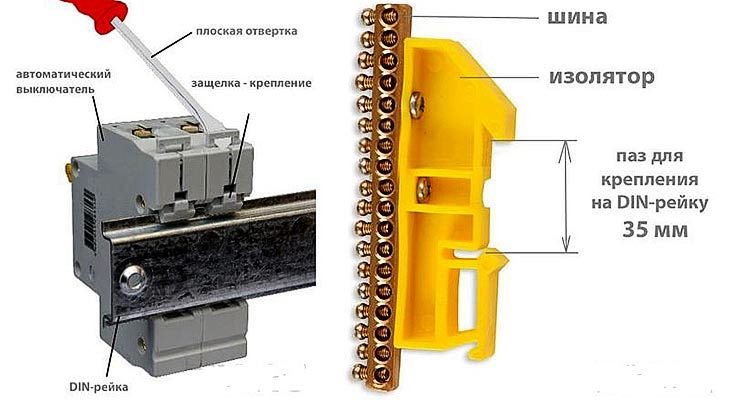

Установка

Перед монтажом защитных устройств нужно заблаговременно найти, сколько проводов можно подключить к автомату, как будут соединяться питательные жилы, только после чего мыслить о подсоединении АВ к электроцепи. Если есть какие-то сомнения, то лучше обратится к основам установки электрического оборудования. В них тщательно описано, как верно подключать автоматы в электрическом щите, подготавливать провода и производить сервис электрощитов.

1. Кабели 1-го сечения для основной цепи и перемычек при монтаже нескольких АВ.
2. Изоляционная лента.
3. Ножик для чистки концов от изоляции.
4. Отвертки разных типов — крестовая либо шлицевая.
5. Приборы для определения фазы — индикатор либо мультиметр.
6. Пассатижи либо обыденные кусачки.

Для того дабы осознать какие деяния нужно делать в различных ситуациях, необходимо разглядеть различные методы подключения — однополюсный и двухполюсный.

Однополюсный

При однополюсном подключении, нужно наличие минусового и силового проводника. Таковой метод употреблялся ранее и являлся единым эталоном, где фазная жила соединялась с входным контактом АВ, потом проходила через выходной контакт, шла к электросчетчику и разводилась по УЗО. Нулевой проводник также запитывается средством подключения через счетчик.

Время от времени допускается установка АВ на нулевой проводник, хотя это перечит правилам, обозначенным в ПУЭ, где сказано, что расцепители ставятся тогда, когда при срабатывании будут обесточиваться всепроводники относящиеся к данной цепи. Многие устанавливают два автомата, один на плюс, 2-ой на минус. Потому стоит задуматься, необходимо ли ставить автоматы на ноль, когда существуетугроза несработки оборудования согласно описанию ПУЭ.

Двухполюсный

При таком подключении АВ в однофазовых сетях, используют три типа проводника — заземление, питание и нейтраль. Входные контакты, находящиеся на высшей части АВ, маркированы нечетными числами, а выход — четными.

Питающая жила соединяется с входом 1, после этого плотно зажимается в клемме. Схожим методом подсоединяется нейтраль, подходящая к клемме 3. Потом силовая жила проводится через устройство учета и умеренно разводится по всем группам включателей. С контакта 4, желто-зеленый провод присоединяется к заземляющей шине, средством прохождения через трехфазные считывающие и защитные блоки.

Особенности схем подключения

Для подключения домов к электросети обычно применяют самонесущие изолированные провода, отходящие от воздушных линий электропередач. Невзирая на преимущественные свойства СИП, не рекомендуется их подключение и установка автоматов впрямую. Это разъясняется тем, что в процессе долговременной эксплуатации дюралевые жилы начинают перенагреваться. При всем этом происходит плавление изолирующего слоя, приводящее к возгоранию либо неисправности АВ.

Во избежание схожих случаев применяют особые переходники, соединяющие медный и дюралевый провода. Такая схема подключения автоматов обезопасит предстоящее сервис электрощита и прирастит эксплуатационный период УЗО.

Исходя из вышеперечисленного, можно сказать, что установка автоматов не имеет особенной трудности, потому его полностью можно выполнить без помощи других. Главное не забывать главные правила подключения АВ: применять проводники одинакового сечения, не ставить автомат на нулевую жилу и производить подключение согласно ПУЭ. Также стоит учитывать распространенные ошибки и соблюдать меры безопасности при работе с электрическим током.
