Как соединить выключатель и розетку

В старенькых квартирах, которые все еще интенсивно продаются, проводка проведена достаточно издавна. И часто настоящие работы по ее новейшей прокладке мы провести не в состоянии. Но иногда появляется необходимость сотворения дополнительного места для питания электроприборов. И вопросы о том, можно ли к розетке подключить выключатель, задаются достаточно нередко. Сейчас мы попытаемся на эти вопросы ответить.

Помните о значимости соблюдения правил безопасности!

Не принципиально, собираетесь ли вы работать с розеткой либо с выключателем света, помните, что идет речь об электричестве. Потому работать с ним нужно, соблюдая все правила безопасности, также имея особое оборудование. Если не убеждены в собственных силах, то процесс идеальнее всего доверить экспертам собственного дела.

Принципиально! Все работы с проводкой нужно производить исключительно в критериях отключенного электричества. Обычно, в подъезде либо даже в квартире стоит автомат, где это можно выполнить или для 1-го помещения, или для всей квартиры в целом.

Можно ли из выключателя выполнить розетку?

Необходимо отметить, что в данной статье пойдет речь о том, как провести розетку от выключателя. Другими словами – мы отводим от этого элемента проводку, которая в свою очередь будет оканчиваться розеткой. Существует еще вариант выполнить розетку конкретно в гнезде от выключателя, но таковой подход, обычно, не приносит удовлетворительных результатов из-за того, что такая розетка размещается очень высоко и в не самом наилучшем месте.

В каких случаях могут пригодиться такие деяния?

Иногда в комнате возникают дополнительные потребители электроэнергии, и мы обязаны находить метод их питания. При всем этом применять уже имеющиеся розетки, нагруженные электроприборами, мы не можем;
В помещении сломалась одна либо несколько розеток. Иногда вышедшая из строя точка подключения была единственной, и в данном случае, одним из выходов будет создание розетки конкретно из выключателя.

Принципиально! Проведение розетки от выключателя, хоть и разрешенная правилами процедура, но все таки является временным решением задачи. Потом данная проводка должна быть приведена к начальному рассредотачиванию.

Какие инструменты нам нужны?

Список инструментов не очень большой: индикаторная отвертка, розетка (более тщательно о покупках читайте дальше), плоскогубцы (наличие резиновой ручки очень принципиально), также подходящий для этого провод. При всем этом в целях безопасности лучше приобрести к тому же прорезиненные перчатки. Ну а если работа проводится без выключения тока (чего необходимо всячески избегать), то критически принципиальным фактором станет к тому же резиновый коврик под ноги.

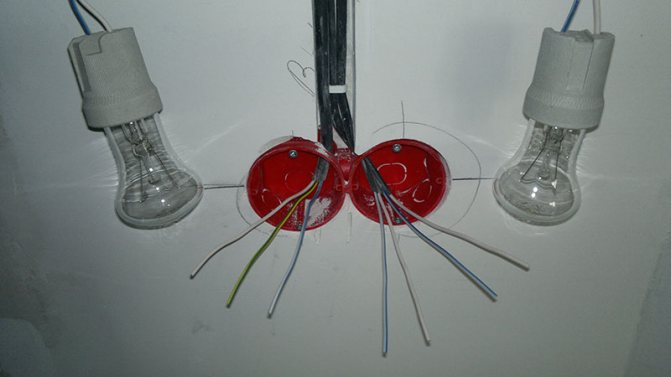

Установка розетки в случае с одинарным выключателем

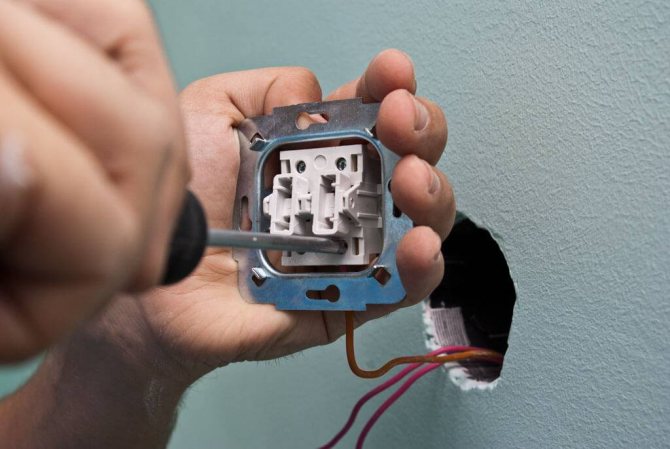

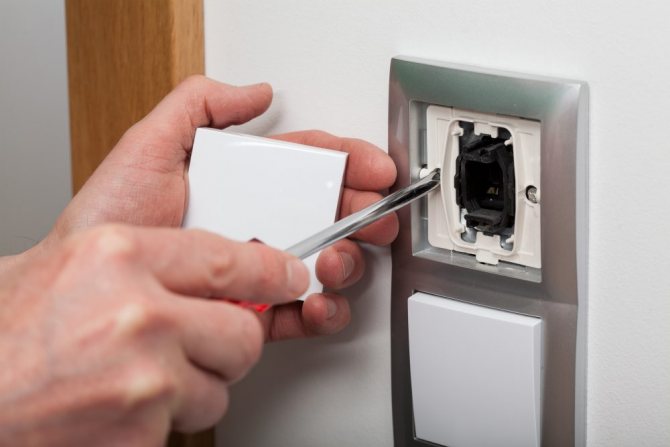

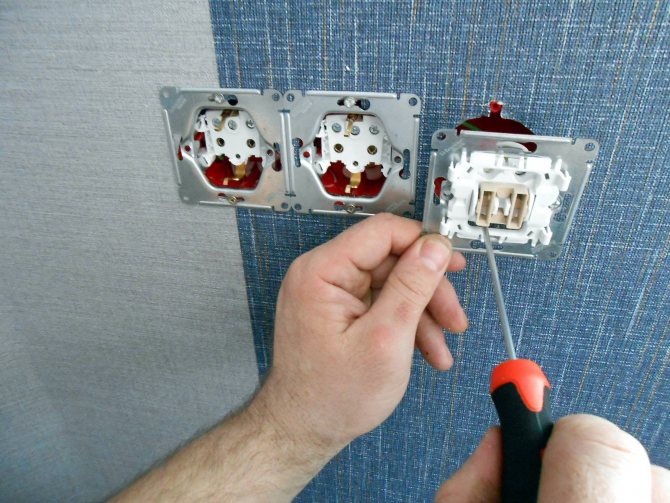

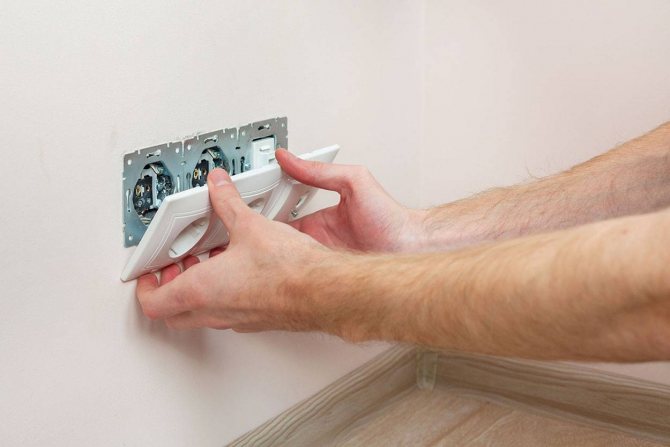

Нужно снять с выключателя клавиатуру и накладку, обнажив железный каркас и механизм переключения;

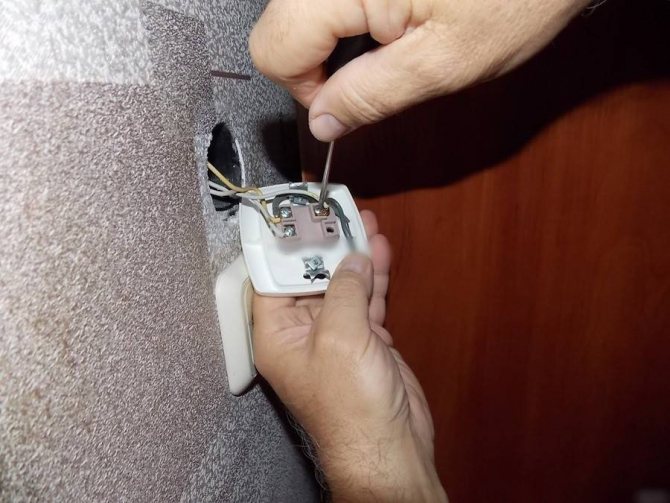

После чего откручиваем болты, которые держат выключатель, и вытаскиваем его;
Намечаем место для установки будущей розетки, делая ее не ниже, чем в полметре от пола, также более полутора метров от радиаторов и иных устройств для подогрева помещения. Держаться подальше стоит и от водопроводных и газовых коммуникаций. Подходящим образом определяется и длина провода, который мы будем проводить между 2-мя точками;

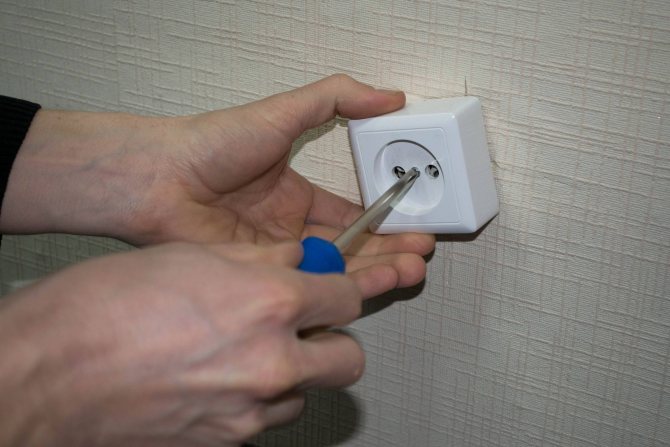

Устанавливается подрозетник, после этого в согласовании с инструкциями проводится установка розетки и подключение к нему проводов. Аннотация по установке розетки будет приведена нами в конце материала;
Дальше нам нужно посетить распределительную коробку, которая имеется в хоть какой квартире, и в какой проводится коммутация всей проводки. В коробке и проводим коммутацию таким макаром, дабы на новейшую розетку подавался ноль (N) и две фазы (L). Те же провода, что ранее отходили на лампочку, мы будем изолировать.

Проводка розетки от двойного выключателя

Если в первом случае мы получали полностью работоспособную розетку, но при всем этом, на самом деле, теряли освещение в комнате, то в случае со спаренным выключателем все происходит по другому. Ведь так мы можем оборудовать лишнюю розетку, при всем этом сохраняя освещение в помещении.

Основной задачей в пределах данной операции является перераспределение предназначения 1-го из 3-х проводов, который подводится к выключателю. Делать это мы, как и в верхнем случае, будем с помощью распределительной коробки. Задачка – назначить этому третьему проводу роль нулевого проводника. Всего же задачка делится на несколько шагов:

Обесточивание сети, демонтаж двойного выключателя, подготовка места для розетки и ее установка;

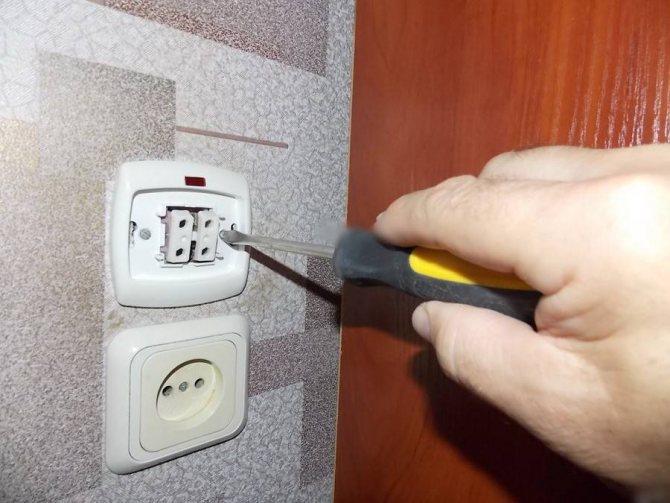

Идем в распределительную коробку и переподключаем один из отходящих со стороны выключателя проводов к общему нуль проводнику. Соответственный провод, уходящий конкретно на устройство освещения, отключается и изолируется от общей сети;
В процессе работ с розеткой одну жилу соединяем с сделанным кулевым проводом, а вторую – с фазовым, который прокладывается до выключателя;

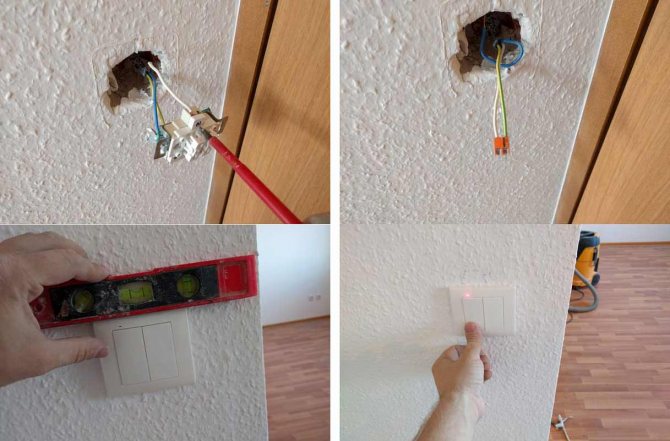

После установки двойного выключателя, проводники подсоединяются к клеммам. Устройство и далее делает свое предназначение, но в данном случае он преобразуется в одинарный выключатель.

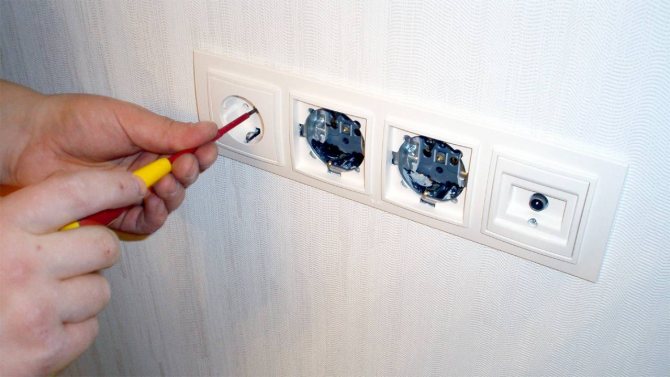

Как установить розетку в стенку

Получаем надлежащие материалы: розетка (не стоит сберегать на качестве, предпочтительной является база из керамики), кабель, короб для розетки и алебастр. Последний, как вы додумались, нужен для надежной фиксации самой коробки в стенке. Об этом мы побеседуем ниже. Сам по для себя процесс состоит из следующих задач:

Размечается место на стенке согласно озвученным выше указаниям. При всем этом работа по штроблению бетона обычно делается зубилом либо перфоратором. То же самое касается и сотворения канала от розетки для распределительной коробки. Перед этим нужно применять индикаторную отвертку, которая поможет нам удостовериться, что в месте работы уже нет никакой проводки;

Принципиально! При работе электроинструментом, что происходит фактически повсевременно, для вас необходимо будет озаботиться вопросами питания. В большинстве случаев в данном случае отключают электричество исключительно в одном помещении, а из второго тянут удлинитель. В случае отсутствия способности выполнить это, придется пользоваться помощью соседей.

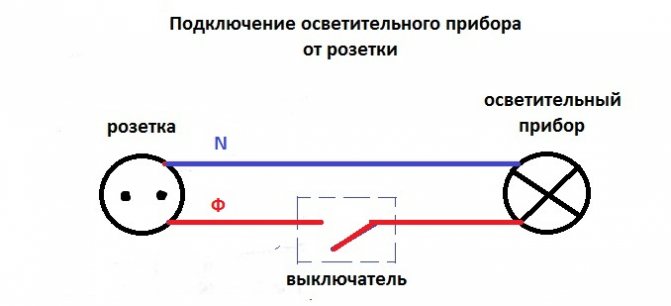

Как выполнить выключатель от розетки. Можно ли из выключателя выполнить розетку: подробная аннотация

Перед тем как отвечать на поставленный вопрос лучше обрисовать технические особенности таких электроприборов как розетки и выключатели.

Итак, функция электрической розетки состоит в том, дабы обеспечивать подачу электрического ресурса к подключаемым потребителям. Ввиду чего неотклонимым условием является наличие на клеммах данного электроприбора 2-ух потенциалов: фазы (L) и нуля (N). А в некоторых случаях (при подключении домашней техники с токопроводящим корпусом) к тому же защитного заземления (PE).

Если же гласить о выключателе освещения, то задачка данного устройства заключается в том, дабы замыкать/размыкать уже готовую цепь. Другими словами клеммы выключателя подключены в разрыв электрической цепи (обычно коммутируется фазный проводник) и выводы соединены с одним потенциалом: фазой (L).

Исходя из вышесказанного становится понятным, что провести розетку от выключателя без конфигурации электрического монтажа не может быть, так как для настоящей работы любого бытового устройства необходимы два потенциала: фаза (L) и ноль (N), а на стандартном выключателе имеется только какой-то из них.

Читайте также: Как отрегулировать прижим пластмассового окна?

Если же параллельно существующему выключателю подключить розетку, то при каждом включении в сеть потребителя, ток будет перейти через лампу (лампа будет светиться). Использовать такую схему подключения очень не лучше ввиду следующих ее ограничений:

Подключение к таковой розетке устройств большой мощности (более 0,5 кВт) будет сопровождаться прохождением завышенного тока через нить накаливания, и лампа будет нередко выходить из строя;
При подключении потребителей будет происходить просадка питающего напряжения (за счет последовательно соединенных потребителей) и некоторые устройства (к примеру, холодильник) вообщем не сумеют запускаться;
Одновременная работа 2-ух потребителей может вызвать перегрев проводников и стать предпосылкой появления аварийных ситуаций.

Так как можно решить намеченную цель?

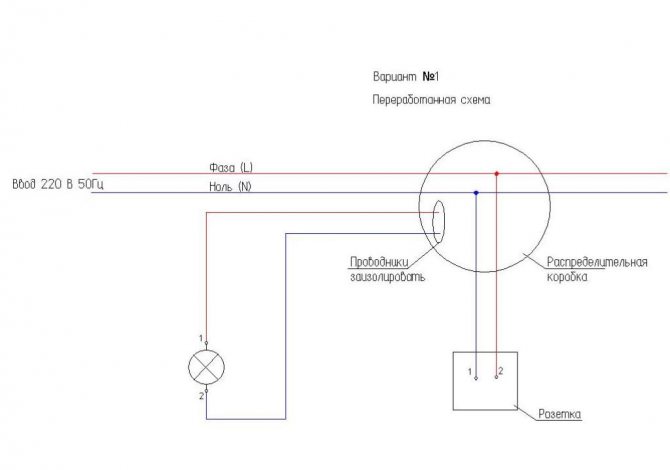

Вариант №1. Отказ от выключателя

Данный способ сводится к тому, что розетка устанавливается (или проводится) заместо имеющегося выключателя. Понятно, что к таким действиям может сподвигнуть только последняя необходимость, так как в таком случае стопроцентно исключается функция освещения. Ввиду перечисленных ограничений обозначенный вариант может употребляться как временная мера и только в технических помещениях (кладовая, подсобка и т.п.).

Сама же реализация способа заключается в следующем:

С объекта проведения работ снимается напряжение. Непременно следует произвести проверку отключения с помощью индикатора напряжения.

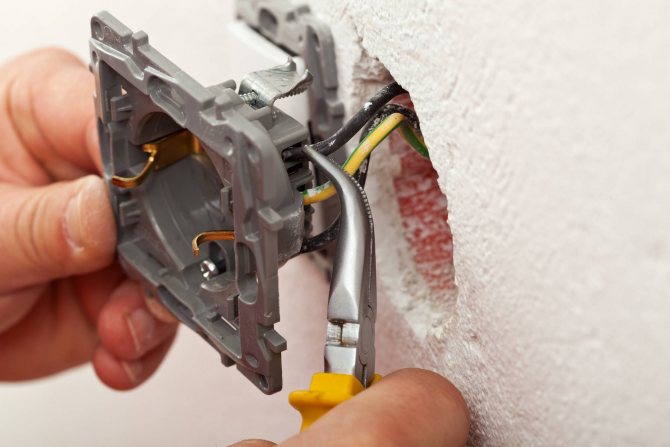

Выключатель демонтируется из установочной коробки и делается его отключение от электрических проводников.

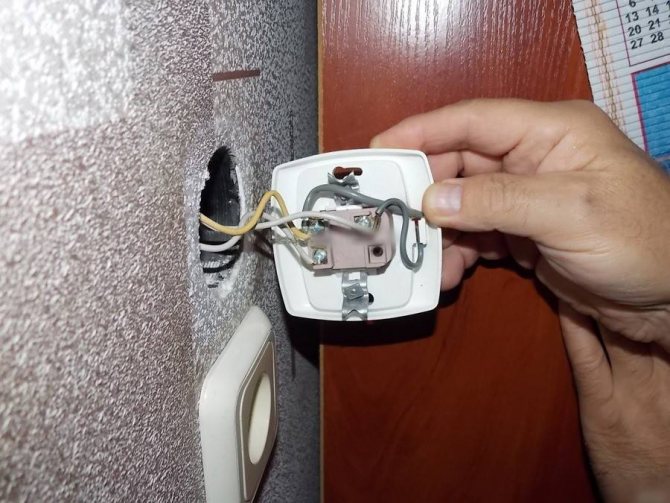

На место выключателя устанавливается электрическая розетка и делается подключение имеющихся проводников к ее клеммам.
Раскрывается распределительная коробка (в какой скомутированна электроразводка помещения) и делается переподключение проводников таким макаром, дабы на вновь сделанную розетку подавались два потенциала: фаза (L) и ноль (N). Тогда как отходящие на лампочку провода следует отключить и заизолировать.

После подачи напряжения, можно воспользоваться новейшей розеткой.

Подготовка к подключению

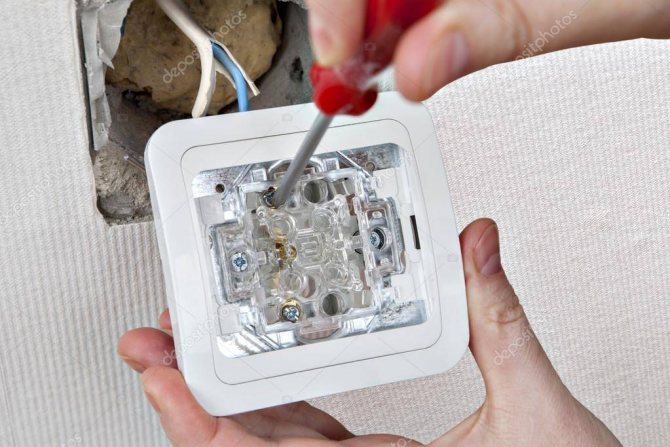

Перед тем, как подключить новое устройство, необходимо приготовить его к установке. Порядок действий при всем этом такой:

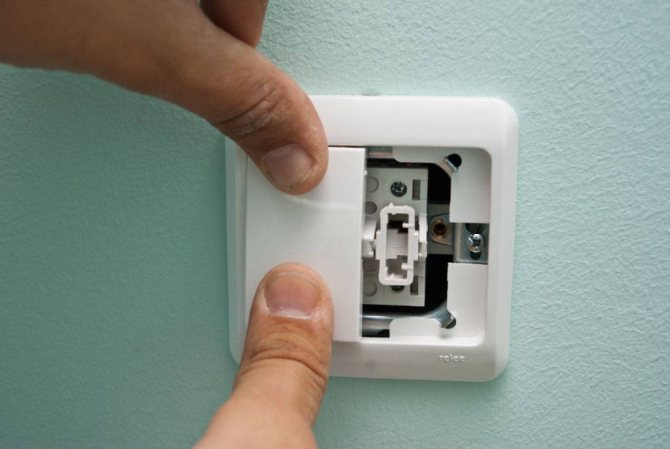

С помощью плоской отвертки снять кнопку.

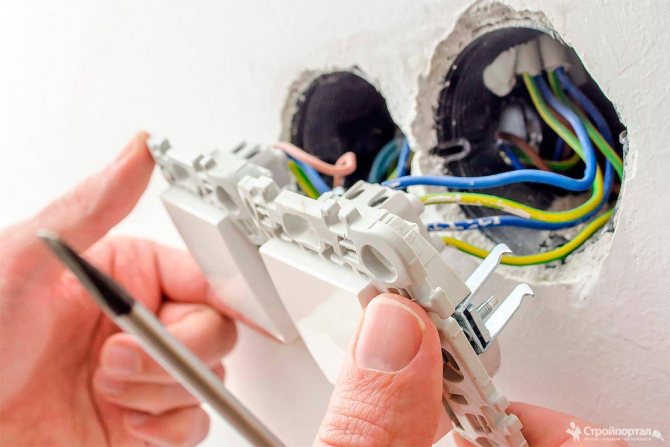

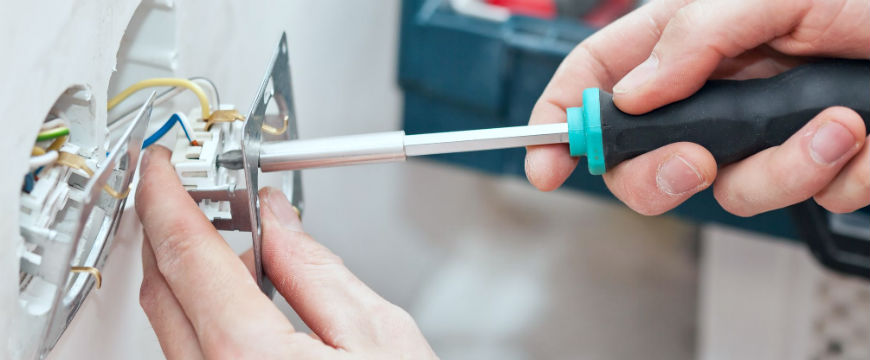

Открутить винты, чтобы получить доступ к механизму. Выполнение этих устройств бывает различным, но подключаются они по одному принципу и фиксируются к подрозетнику средством распорных лапок. Движение последних обеспечивается винтами.

Для фиксации проводов предусмотрена пара винтообразных зажимов и прижимающая пластинка. С помощью их можно ослаблять крепление, или, напротив, прижимать жилы посильнее. К каждому контакту может быть подключено от одной до 2-ух жил.

Вариант №2. Подключение розетки от двойного выключателя

В ситуации, когда в помещении применяется спаренный (двойной, тройной) выключатель, то провести розетку полностью реально и от выключателя, не убирая его. Единственное ограничение, которое будет в таком случае – это работа выключателя в режиме обыденного одноклавишного элемента.

Сущность способа сводится к тому, что из 3-х проводников, которые подведены к выключателю, два остаются работать по предназначению, а 3-ий – начинает делать роль нулевого проводника для розетки (после соответственных преобразований в распределительной коробке).

Если же гласить более детально, то все работы выполняются по следующему методу:

Обестачивается электрическая сеть.
Демонтируется двойной выключатель.
Делается штроба и подготавливается углубление для установки розетки в данном месте.
От места установки выключателя к месту установки розетки прокладывается электрический кабель.
Делается установка розетки, и жилы кабеля подключаются к ее клеммам.

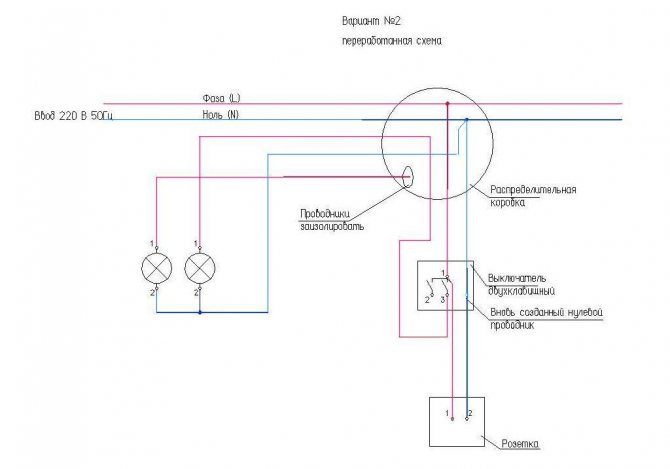

В распределительной коробке выполняются следующие переподключения: один из отходящих от выключателя проводников соединяется с общим нулевым проводом, а соответственный ему провод, который уходит на осветительный устройство просто отключается и изолируется.
Для подключения вновь установленной розетке в установочной коробке выключателя выполняются следующие подключения: одна жила розеточного кабеля соединяется с нулевым (вновь сделанным) проводником, а 2-ая – с фазным проводом (до выключателя).
Выключатель устанавливается на место и к его клеммам подсоединяются два проводника, другими словами, на самом деле, двойной выключатель преобразуется в обыденный (одноклавишный).

После выполнения всех работ подается напряжение и проверяется корректность работы схемы.

Необходимо подчеркнуть, что выполнение всех перечисленных работ просит от исполнителя определенного опыта и подразумевает познаний по электротехнике. Вприбавок, проведение розетки от выключателя – это временная мера, которая ориентирована на то, дабы без существенных преобразований достигнуть хотимого результата. Но, в последствии электрическая разводка должна быть приведена к стандартному виду. А о том, как это выполнить советуем для вас прочесть в следующем материале.

Читайте также: Как отбелить пожелтевший пластик в домашних критериях

Читайте по теме: Сп 31 110 2003 статус на 2021

Разновидности выключателей

Производители выпускают огромное количество разных коммутаторов, они отличаются друг от друга обилием признаков. Для того, дабы разобраться, мы разглядим их подробнее.

Как верно подключить выключатель и розетку

Подключаем розетку и выключатель: что необходимо знать, меры предосторожности

Издавна минуло то время, когда наши предки учили уроки без электрического света. С возникновением электричества все поменялось. Сейчас тяжело представить, что когда-то люди могли без него обходиться. Сейчас заходя в хоть какой дом, рука интуитивно тянется выключателю. Один щелчок и прихожая озаряется светом. Все комфортно, все очень просто. Для многих полностью невдомек, каким образом зажигается лампочка. Как подключить розетку и выключатель для большущего числа людей и совсем загадка. Дабы мало разобрать этот вопрос, дабы он стал понятен даже непросвещенному, необходимо сначала найти, что все-таки из себя представляет электрический ток.

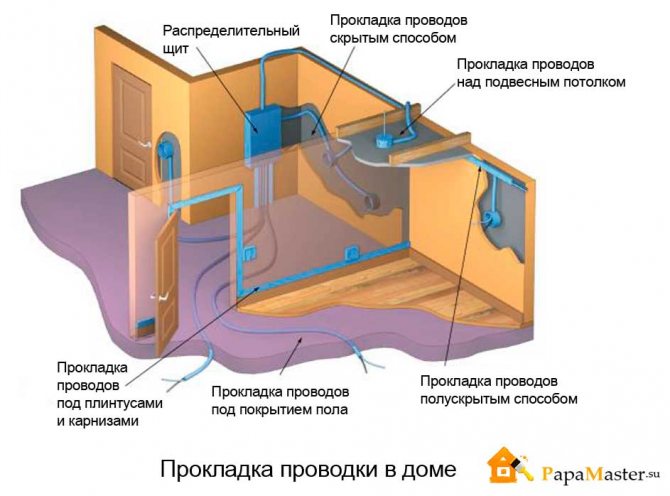

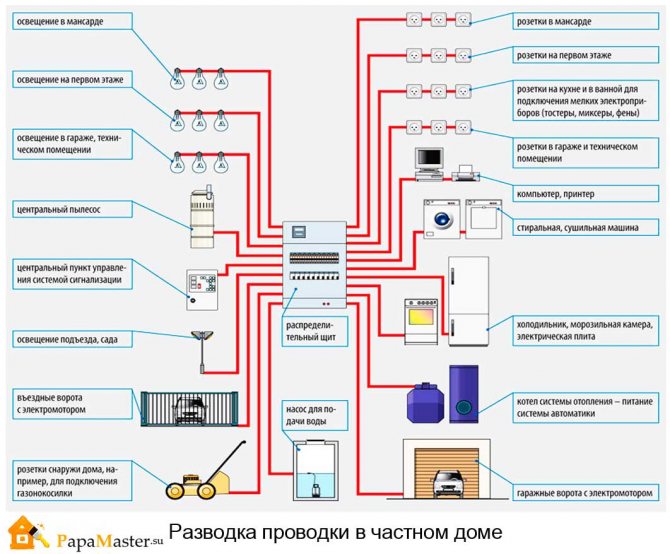

Как провести проводку в доме

Дабы не углубляться в школьный курс физики, не приводить бессчетные формулы, мы ординарными словами дадим определение: под электрическим током понимают направленное движение заряженных частиц. Движение всегда происходит по кругу. Обычно, электрики именуют положительный заряд фазой, отрицательный – 0 (ноль). Таким макаром, замыкая цепь, лампочка зажигается. Если разомкнуть – угасает. Словестно все просто. На самом деле же многие предпочитают вызвать профессионалов и самим даже не пробовать убрать какие-либо проблемы в проводке. В почти всех случаях это полностью оправдано. Если человек не имеет мельчайшего представления об электричестве и его законах, то ему лучше ничего и не делать. Ведь провода под током представляют реальную опасность.

Если же вы имеете пусть даже маленькое представление об электричестве. то для вас не составит никакого труда без помощи других выполнить некоторые работы. О том, как провести проводку в доме, мы и побеседуем ниже.

1-ое, что необходимо выполнить, это найти питающие провода (фазу и 0). Это база основ. Сколько бы в распределительной коробке не было скруток, сколько бы не было проводов – там всегда должны быть фаза и 0. Для того, дабы найти положительный заряд, используют отвертку-тестер. Если заряд провода положительный, отвертка световым сигналом укажет на это. Если отрицательный – сигнал будет отсутствовать.

Нужный список инструментов и принадлежностей для работы с проводкой

Отвертка-тестер либо амперметр (устройство для измерения силы тока)
Изолента (заместо изоленты можно применять сизы)
Ножик
Отвертка крестовидная и плоская (применяются при зажиме соединений в устройствах)
Пассатижи (для откусывания проводов, для более надежной и аккуратной их скрутки)

Дабы провести проводку в доме, для этого не будет нужно ничего сложного. От питающих концов ведем провода к раздельно взятой комнате. В этой комнате, обычно, будет размещаться распределительная коробка. Уже от этой коробки перемещаемся в следующую комнату. И т.д.. Провода нужно упрятать, дабы их не было приметно. Обычно они прячутся в стенке. Для этого делается штраба (углубление либо канал в стенке), куда и укладываются провода. Позже штрабу заштукатуривают. Таким макаром, выходит то, что провода выведены во все комнаты в места рассредотачивания. От этих мест мы уже в предстоящем сможем подключить и розетки с выключателем, и все что угодно.

Один важный факт. Если вы делаете проводку в раздельно взятом помещении, то нужно найти вид проводов, откуда вы будете питать ваше помещение. Провода используются, обычно, 2-ух видов: медные и дюралевые. Не стоит пренебрежительно относиться к этому. Если вначале вы питаетесь от медных проводов, то для вас следует в предстоящем и воспользоваться медными. Если соединить медь и алюминий вкупе, то работать все будет. Вы не почувствуете никакой различия. Но, медь и алюминий при содействии с течением времени окисляться (вступят в хим связь). Окисление нарушит качество контакта.

Что еще необходимо держать в голове. Соединения всегда должны быть последовательными. Во избежание недлинного замыкания, нужно накрепко изолировать соединения с помощью изоленты или сиз. Для того, дабы избежать последствий недлинного замыкания (воспламенение, плавление и прочее), рекомендуется использовать особые устройства защитного отключения (УЗО) либо дифференцированные автоматы. При потере тока, при маленьком замыкании приведенные выше устройства отключат, обесточат цепь, предотвратив нехорошие последствия. В общих чертах мы разглядели все моменты, касаемые проводки в доме.

Как подключить розетку и выключатель

Начнем с того, что в каждой комнате, обычно, есть распределительная коробка, где находятся скрутки (развязки) проводов. От наиблежайшей коробки мы и будем вести питание к выключателю и розетке. Разглядим все на ординарном примере. Берем одну из комнат, в какой вы желаете, скажем, повесить осветительный прибор (или хоть какой другой осветительный устройство) на стенку. Работать он будет средством выключателя. Сущность выключатель в том, что он разрывает электрическую цепь. Соединяя же ее, осветительный устройство зажигается. Итак, начинаем последовательное подключение . У нас есть два питающих провода. Два провода отходит от осветительного прибора. И два будет отходить от выключателя. 6 концов – 3 скрутки. Минусовой (ноль) ведем к выключателю. 2-ой конец от выключателя соединяем с минусовым проводом осветительного прибора. Выходит, вроде бы, одна линия нулевой цепи. Положительный конец от осветительного прибора ведем и соединяем впрямую к питающему проводу (фазе). Таким макаром, условно вышло 3 скрутки по 2 провода. Если их на уровне мыслей соединить, то получим радиальное движение от положительного к отрицательному и напротив. Выключатель в данном случае служит разрывом. Скрутки кропотливо изолируем. Вот и все, что касается подключения выключателя. Подключение выключателей с несколькими клавишами происходит по тому же принципу.

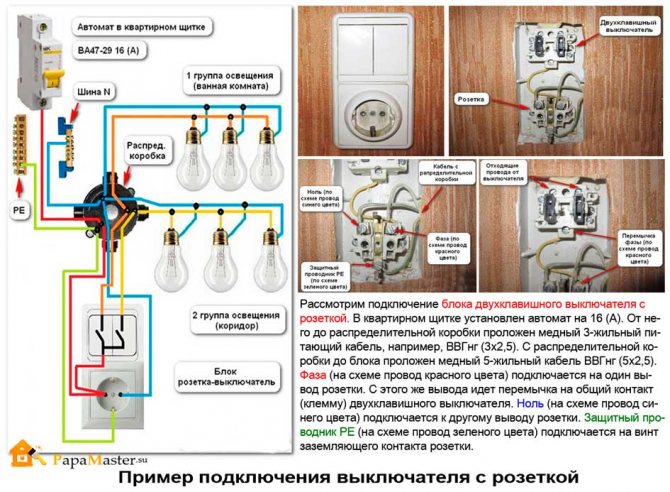

С подключением розетки все проще. Если это одинарная розетка, то там только два входа (под + и 0). Подсоединяем фазу и ноль и готово. Можно подключать в розетку хоть какой устройство и воспользоваться. Пример подключения блока двухклавишного выключателя с розеткой смотрите на схеме к данной статье.

Как верно подключить розетку?

Установка электрической розетки в квартире имеет свои особенности. В данной статье подвергнутся рассмотрению все способы и главные правила установки этого устройства, которые позволят подключить их своими руками.

Установка розеток

Метод установки розетки находится в зависимости от типа проводки, которых существует всего два:

В случае установки розетки для сокрытой проводки, в стенке продалбливается отверстие, устанавливается подрозетник, в которую потом устраивается сама розетка.

При установке розетки для открытой проводки, процесс становится еще проще, так как розетка устанавливается конкретно на стенку. Для старенькых моделей розеток может пригодиться древесная накладка для роста безопасности их эксплуатации, а современные розетки не нуждаются и в этом.

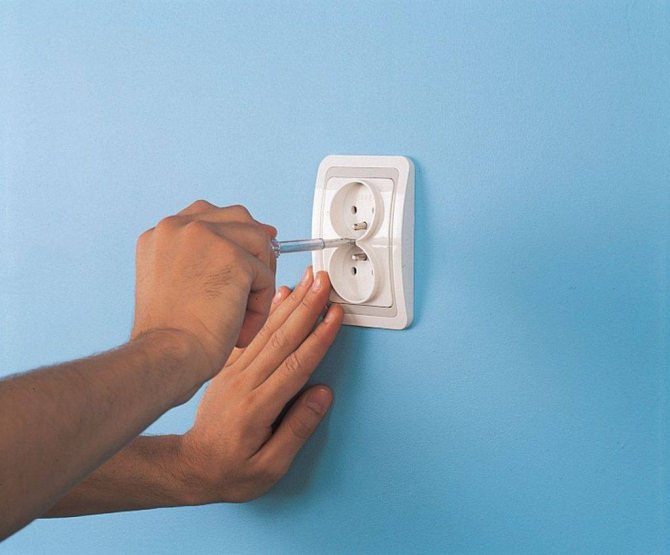

Как верно установить и подключить розетку?

1-ое, что необходимо выполнить перед установкой, это верно избрать месторасположение будущей электрической точки.

Зависимо от того, в каких помещениях устраиваются розетки, должны быть выдержаны определенные расстояния:

В жилых комнатах — на расстоянии 20-30 см от пола

В квартирах, в каких находятся детки — выше их роста либо же следует применять особые накладки

В кухнях — на расстоянии 1.3 метра от пола

От газовых труб и электроприборов — на расстоянии более 50 см

Подключение розетки и выключателя

Схемы подключения розетки и выключателя

При подключении розетки и выключателя, довольно разглядеть схемы их подключения и все станет на свои места. Следует также разглядеть схемы подключения розетки с одинарным, двойным и тройным выключателем.

Обычно, делему человека, который желает просто поменять блок выключатель – розетка составляет то, что он лицезреет только пучок проводов, который не дает ему общей картины, а означает, мешает верно сориентироваться. Еще может быть предшествующий установка выполнен с неверной фазировкой, что тоже не добавляет ясности. Потому хватит слов, давайте разбираться.

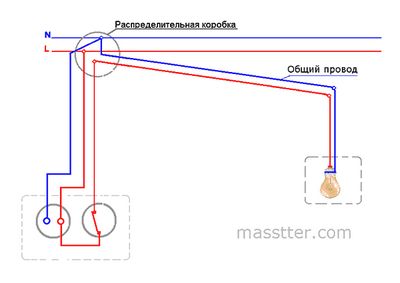

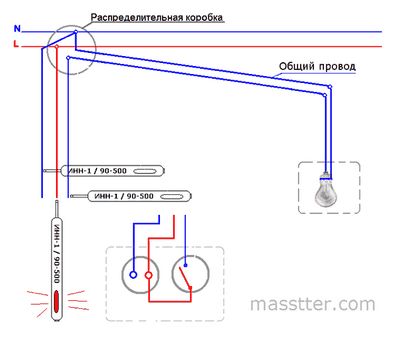

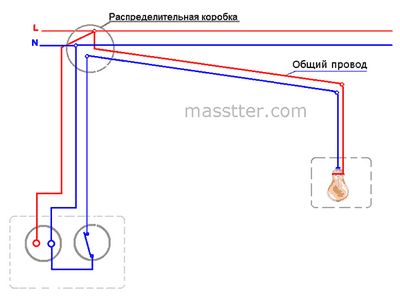

Схема подключения розетки с одноклавишным выключателем

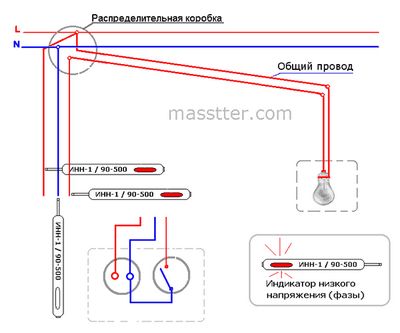

Выключатель отключен (на его вход через лампочку идёт ноль)

Выключатель включен (через него фаза поступает на лампочку)

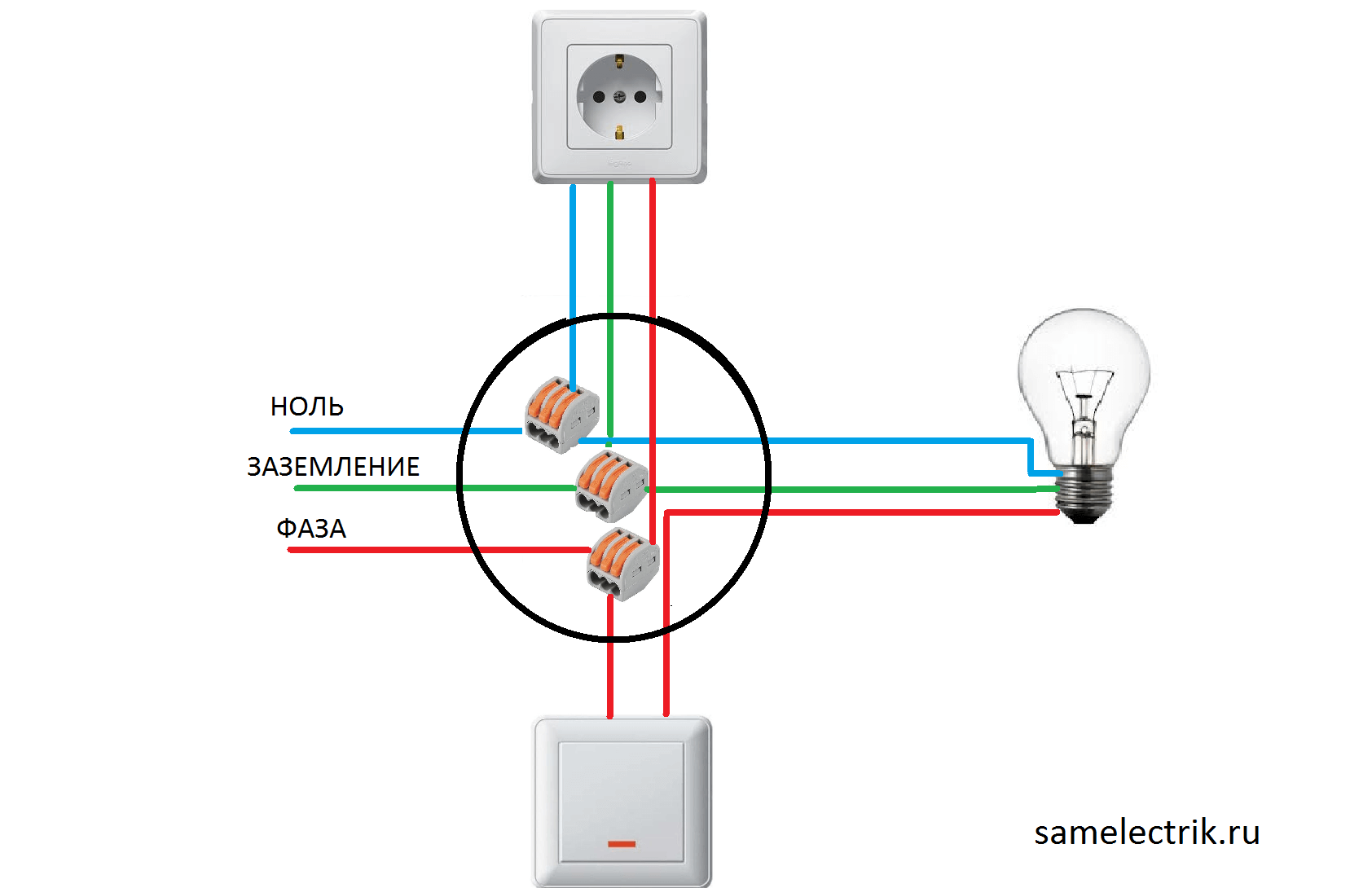

Как лицезреем из схемы для подключения розетки с выключателем, нам нужна три провода: по одному идёт фаза, по-другому ноль, а по третьему через перемычку на вход выключателя фаза ворачивается запитывая лампочку осветительного прибора.

Следует учитывать, что 1-ые три рисунка (верху) с правильным подключением, другими словами ноль с распределительной коробки идет сходу на лампу.

Тогда в коробке расключения розетки и выключателя мы лицезреем три провода. Два, на которых ноль (один ноль мы получаем через подключённую лампу), а другой с фазой. Это при условии, присоединенной исправной лампы.

При подмене блока, мы можем (за ранее обесточив линию) просто повторить подключение (подкинув аналогичный блок либо розетку с выключателем). Но, если таковой способности нет, нам необходимо точно найти, где какой провод. Для этого обесточив линию, делаем косоплет.

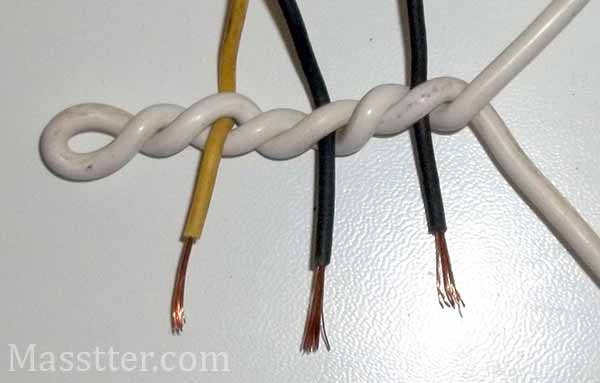

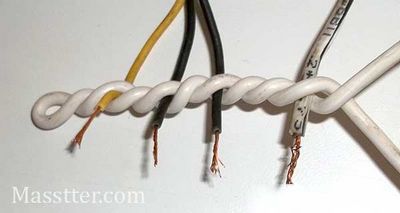

Фото косоплета на три жилы.

Он поможет нам избежать замыкания проводов и даст возможность по мере надобности расположить провода в подходящей нам последовательности.

Потом включаем линию и индикатором находим фазу, через нее (фазу) контрольной лампочкой определяем прямой ноль (контрольная лампочка светится в полный накал), ноль и фаза подключаются к розетке, другой провод через выключатель (фаза перемычкой подается на вход выключателя) должен запитать лампу .

При прикосновению к нему (остававшийся провод) контрольная лампа светится в пол накала, а осветительный прибор слабо зажигается (если подключена лампа накала) либо зажигается в полную мощность (современные лампы).

Определившись с проводами, обесточиваем линию и подключаем блок розетку-выключатель. Собрав, включаем и проверяем работоспособность.

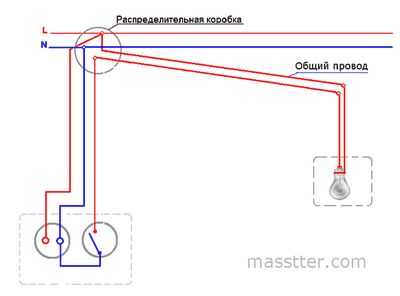

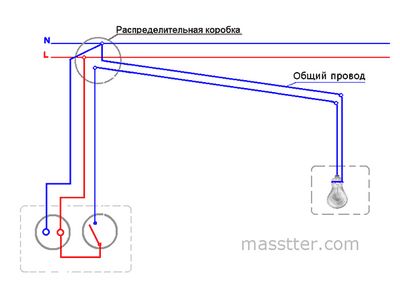

Схема подключения розетки с одноклавишным выключателем с неверной фазировкой

Некорректная фазировка просто определяется, тем, что индикатор покажет два провода с фазой. Все деяния остаются прежними, что и описаны выше с той только различием, что сейчас ровная фаза находится (ищется) через ноль, и он же (ноль) через перемычку подается на вход выключателя.

Для вас может попасться ситуация, когда будет не три, а четыре провода, не пугайтесь, означает один провод или не рабочий, или взят пара за жилу (два провода просто соединены совместно). Просто заизолируйте ненадобный для вас провод и все.

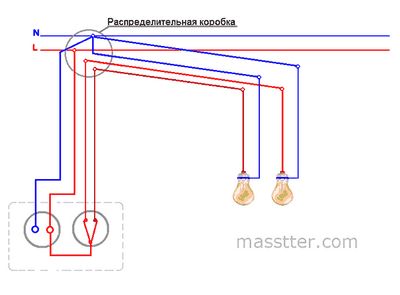

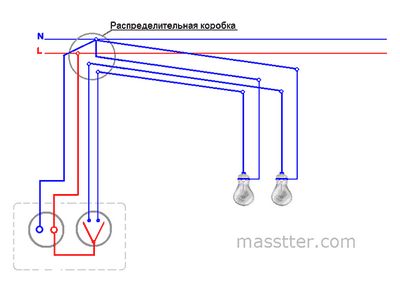

Схема подключения розетки с двухклавишным выключателем

Выключатель отключен (на его входа через лампочки идёт ноль)

Выключатель включен (через него фаза поступает на лампочки)

Как лицезреем все тоже самое только добавился очередной провод. Не забываем про косоплет.

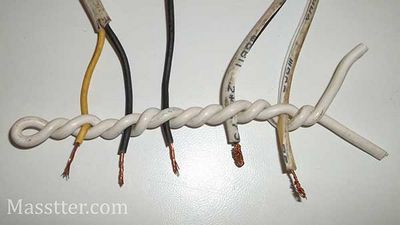

Фото косоплета на четыре жилы.

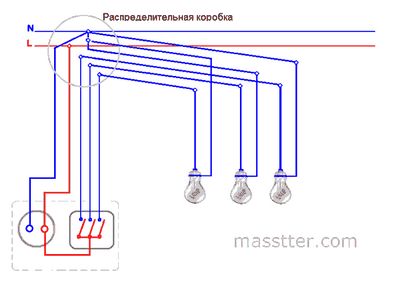

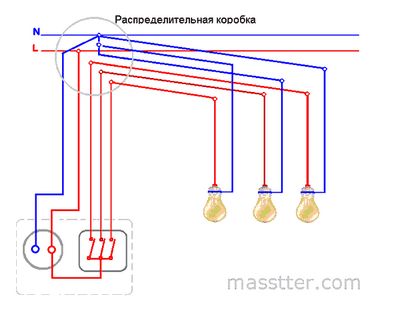

Схема подключения розетки с трехклавишным выключателем
