Как соединить витую пару между собой

Проводное интернет-соединение считается более надежным, чем коммутация устройств средством Wi-Fi. Витая пара размеренно передает сигнал, невзирая на расстояния и помехи, которые для беспроводной сети нередко являются критическими.

Время от времени нужна удлинить либо отремонтировать интернет-кабель, а ожидать прихода мастера нет времени. Согласитесь, в таком случае понадобится умение увеличивать сетевой кабель без помощи других.

Предлагаем разобраться, как соединить витую пару между собой, какой метод более надежный, а какой из способов подойдет в качестве временного решения.

Предпосылки наращивания витой пары

Самый возможный повод прирастить длину сетевого кабеля – перенос ноутбука либо стационарного ПК в далекую комнату.

На большенном расстоянии в квартире с железобетонными стенками и перекрытиями сигнал слабнет, и заниматься уроками либо готовить проект становится проблематично.

Можно уменьшить расстояние от роутера до компьютера, если переставить и роутер, но тогда все равно придется увеличивать другой кабель, ведущий с лестничной площадки в квартиру

2-ая причина связана с ремонтом. Если витая пара не зашита под гипсокартонную стенку либо в плинтус, а лежит на полу, ничем не защищенная, то разрушить ее просто. Это можно выполнить ножкой стула либо дверью.

Нередко «помогают» порвать кабель мелкие малыши либо животные – 1-ые случаем, а 2-ые почему-либо очень обожают грызть бесхозные, оставленные без присмотра шнуры.

Для ремонта нужна отрезать покоробленный участок и произвести соединение одним из перечисленных ниже методов – к примеру, скруткой либо с помощью соединителя RG-45

Экономичные обладатели компьютерной техники не приобретают длинноватые кабеля, если под рукою есть несколько маленьких. Некоторые умудряются из 3-х двухметровых отрезков собрать практически 6-метровый функционирующий кабель.

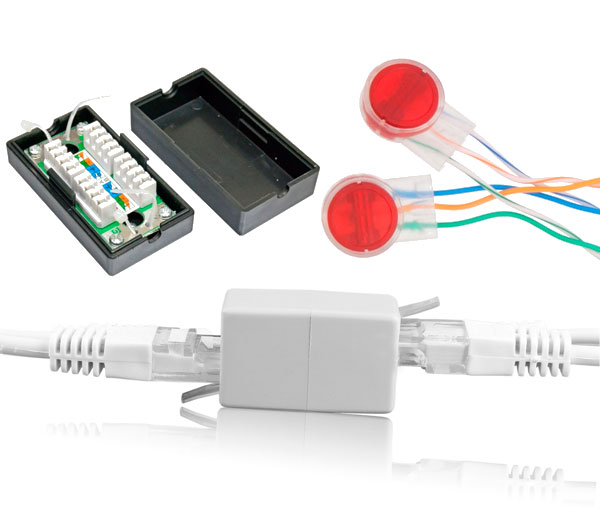

Методы соединения интернет-провода

Разглядим 4 метода, которые можно именовать бытовыми. Некоторые из них требуют применения специального инструмента, другие производятся фактически вручную. Если все четыре аннотации покажутся для вас сложными, можно просто пойти в магазин и приобрести патч-корд нужной длины.

Вариант #1 – скрутка проводов

Если вы когда-то имели дело с электрическими проводами, то отлично осознаете, что такое скрутка. Это соединение жил 1-го предназначения способом скручивания с последующей изоляцией.

Скрутка применяется для рассредотачивания проводов в распаечных коробках, при подключении выключателей и розеток, для соединения разорванной электроцепи.

Разработка скрутки витой пары происходит по этим же правилам: 4-жильный либо 8-жильный кабель разбирают на жилы, а потом соединяют однообразные провода между собой

Естественно, такое соединение нельзя именовать действенным, так как вероятны нехорошие последствия в виде затухания сигнала. Но провод все равно остается рабочим и сгодится хотя бы для временного использования.

Для работы рекомендуем приготовить:

ножик, ножницы либо особый инструмент для удаления оплетки;
стриппер для зачистки жил ;
оловянный припой 0,3-0,5 мм;
термоусадку 1,5 мм (после нагревания – 0,75 мм);
спички;
изоленту.

Пошаговая аннотация по скрутке витой пары:

Если все выполнить аккуратненько, то форма кабеля практически не поменяется. Благодаря этому его можно протянуть в настенное отверстие либо закрыть в плинтус.

Но при первой же способности «реанимированную» витую пару советуем поменять цельным проводом промышленного производства. Это нужно и в целях безопасности, и для обеспечения устойчивого сигнала.

Вариант #2 – воплощение пайки

Обыденные юзеры веба навряд ли имеют под рукою паяльный аппарат и интенсивно пользуются им, потому пайку витой пары советуем применять только людям, владеющим техникой.

Можно было бы этот метод не рассматривать, но соединения после термообработки вправду являются надежными, а кабель – работоспособным.

Для работы будет нужно обычный набор – паяльничек, припой, флюс, канцелярский ножик либо особый инструмент для удаления оплетки, материалы для изоляции – термоусадочная трубка, изолента скотч

Удобнее работать с современным инвентарем – паяльничком с экраном, показывающим температуру нагрева, либо стриппером – проф подменой ножика.

Раздельные припой с флюсом лучше бросить экспертам, для любителей издавна делается комбинированная проволока.

Эталон паяной скрутки. Существует огромное количество аспектов работы с паяльным оборудованием, ознакомиться с ними можно в вебе либо воспользовавшись специальной литературой

Аннотация по пайке сетевого кабеля:

Не рекомендуется соединенные таким макаром шнуры выводить на улицу либо располагать в помещениях с завышенной влажностью.

Если это все таки нужно, то необходимо очень герметизировать отремонтированный участок провода. Для защиты можно применять, к примеру, полимерные гибкие рукава.

Вариант #3 – внедрение клеммы

Как и в силовой электрике, в слаботочной для соединения проводов применяют особые клеммы . Их можно повстречать в интернет-магазинах под заглавием «скотч-локи». Это малогабаритные пластмассовые соединители с металлическими контактами.

Пластмассовые детали изделий устойчивы к растворителям. Внутреннее свободное место скотч-локов заполнено гелем, который защищает контакты от проникания воды

Преимущество применения клемм состоит в том, что не надо растрачивать время на кропотливую зачистку проводов либо обмотку места соединения изолентой. Но это при условии, что коммутируемый участок будет размещен в защищенной зоне — в стенке, в коробе либо плинтусе.

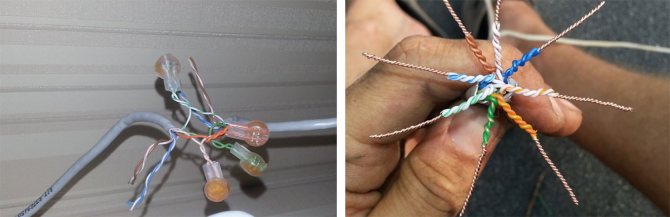

Пошаговая аннотация по обжимке клеммами:

Готовое соединение припоминает гирлянду – клеммы торчат во все стороны, компактно их упрятать не получится.

Но за плотность соединений переживать не стоит. Невзирая на внешний облик, коммутация выполнена накрепко, и кабель будет работать приблизительно так же, как восстановленный скруткой аналог.

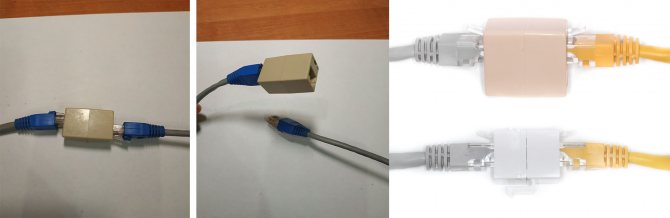

Вариант #4 – соединитель для витой пары

Для коммутации 2-ух патч-кордов есть обычной и доступный даже ребенку метод – соединение маленьким устройством в виде коробки. Особых заглавий для него не выдумано, в магазинах сетевого оборудования он так и именуется – «соединитель», «соединитель 8P-8C».

Адаптеры-переходники для удлинения интернет-проводов стоят дешево – 60-80 рублей. Не считая обычно белоснежных изделий в продаже бывают красные, синие и других цветов, дабы можно было подобрать в тон кабелю

Но есть одно условие: для соединения 2-ух отрезков в один, не считая переходника, нужны коннекторы – компьютерные вилки для воплощения коммутации.

Другими словами соединителем можно пользоваться, если за ранее обжать витую пару .

Обжим витой пары делается по прямой либо оборотной схеме соединения проводников. Выбор схемы находится в зависимости от предназначения провода. Аннотацию по обжиму можно отыскать в вебе

Процесс удлинения витой пары при помощи переходника осуществляется просто: в разъемы, находящиеся с различных сторон «коробочки», необходимо воткнуть коннекторы патч-кордов.

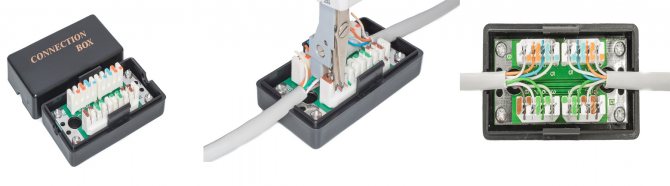

Не считая особых устройств для наращивания интернет-кабеля время от времени применяют оборудование, которое имеет совершенно другое предназначение – к примеру, внешние сетевые розетки либо внутренние рабочие части интегрированных розеток.

Некоторые умельцы умудряются подключать хабы. Это делать ни к чему, так как есть более обыкновенные и легкие методы, описанные выше.

Рекомендация, как стремительно нарастить витую пару – патчкорд:

Самый обычной метод, не требующий специального инструмента и способностей – это скрутка. Но, по воззрению профессионалов, она полностью не подходит для скоростной передачи данных.

Если вы желаете получить вправду доброкачественную связь, советуем приобрести провод промышленного производства и соединить его с устройствами согласно инструкциям и нормам безопасности.

Как верно соединить два провода витой пары?

В этой статье мы покажем для вас, как соединить ваш веб кабель, который порвался либо же его просто нужно удлинить. Понятное дело, что особенных знаний, для того дабы соединить провода, не надо. Потому мы приняли решение дать для вас дельные советы и советы, как лучше соединить сетевой кабель и показать какие есть методы соединения. А сейчас, пожалуй, давайте перейдем к рассмотрению нескольких вариантов соединения, а вы уже сами обусловьтесь, какой для вас более подходит.

Метод No 1: Скручиваем провода руками

Для этого метода для вас пригодится изолента, ножик и руки, с правильного места. Фактически в любом доме эти предметы всегда есть в наличии.

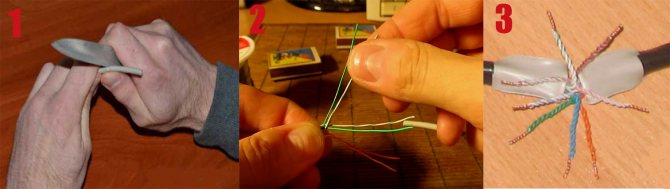

1-ое с чего необходимо начать это взять оба конца и снять с них защитную внешнюю оплетку.
Сейчас раскрутите все жилы по отдельности и уберите изоляцию с каждой.
Скрутите все жилы строго по цвету. При всем этом действии скручивать, нужно начиная с изоляции, как на рисунке.

Лучше обрезать острые кончики скрученных жил, но необязательно.
Изолируем каждый цвет скрутки по отдельности, а в конце все вкупе.

Читайте также: Запамятовали где проходят в стенках провода? 7 методов их отыскать

Метод No 2: Делаем скрутку с пропайкой

Этот вариант будет, конечно, понадежнее, чем 1-ый. Осуществляется он следующим образом.

Проделываем все тоже самое, что и в первом варианте до того момента когда нужно каждый цвет кручиной жилы изолировать изолентой.

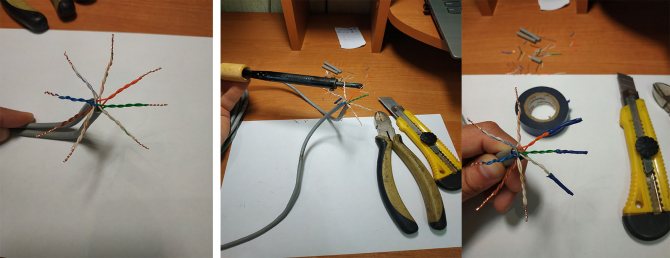

Скрутивши все жилы по цвету, берем паяльничек и начинаем пропаивать. Сложного в этом ничего нет, с этим совладать даже человек который 1-ый раз берет паяльничек в руки.
После припайки изолируем изолентой каждую скрутку по отдельности, а позже все вкупе.

Такая скрутка прослужит еще подольше, потому если есть паяльничек, советуем ним пользоваться. На это все, сейчас вы понимаете, как можно соединить витую пару между собой с помощью паяльничка.

Читайте по теме: Свет в комнате в спальне

Смотрите у нас также: Как выяснить есть ли блютуз (Блютуз ) на ноутбуке.

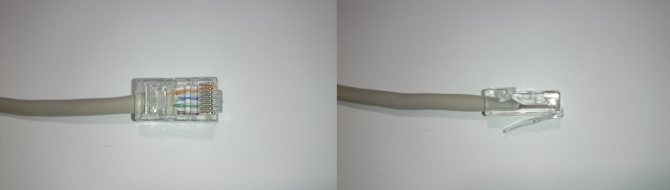

Обжим ethernet-кабеля

Обжим нужен для подключения 1-го периферийного устройства к другому. Неважно какая витая пара завершается особым коннектором типа RJ-45. В его бороздки заводятся жилы сетевого кабеля. Бороздки завершаются контактными пластинами из меди, перпендикулярно которым размещены железные пластинки (ножики). Во время обжатия при опрессовке обжимником ножики пробивают изоляцию провода и обеспечивают надежный контакт жилы с медной пластинкой. Надежность соединения можно приравнять к распайке проводов, но при всем этом есть принципиальные моменты.

Главные способы

Обжимку витой пары 8 жил следует делать правильным способом по технологии, так как из-за плохого контакта сеть работать не будет. Для обжима интернет-провода применяется особый обжиматель с гнездом под RJ-45 либо клещи, которые еще именуют «обжимки». В гнездо вставляется разъем с проводами и клещи сжимаются до упора. Клещи-обжимки являются полезным инвентарем, но без них возможно обойтись. Кандидатурой являются отвертка и плоскогубцы.

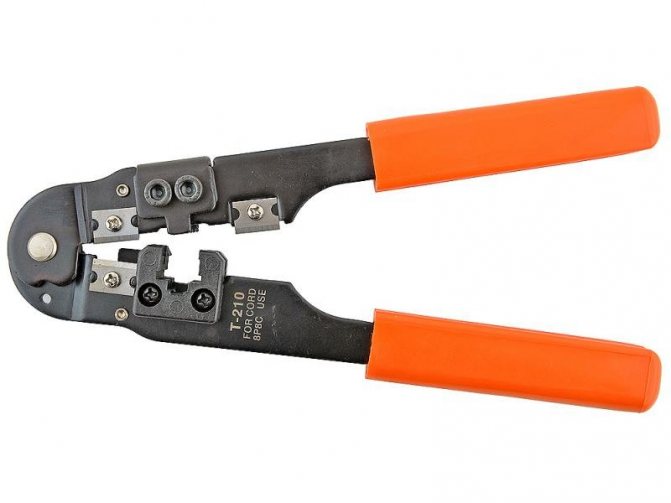

Клещи не только лишь могут обжимать, но и делать другие функции: очищать провода от изоляции, откусывать излишний кабель, аккуратненько ровнять провода и обжимать телефонный кабель с разъемом RJ-11. Выполнить обжимку ethernet-провода не очень комфортно, но может быть. Для этого нужно выполнить определенную последовательность действий:

Зачистить кабель.
Воткнуть жилы по соответственной схеме обжима витой пары RJ-45.
Надавливать на каждый ножик.

Для вас это будет любопытно Стандартные требования для обжима витой пары RJ-45

У этого способа есть некоторые недочеты: отвертка повсевременно соскальзывает, может повредиться провод и нереально держать под контролем прорезание оболочки сетевого провода ножиком. Можно выполнить функцию обжима с помощью плоскогубцев. Но этот метод не очень комфортен, так как существует большая возможность разрушить пластмассовый корпус коннектора. Нужно прижимать с каждой стороны. Если середина не прижалась вполне, рекомендуется пользоваться отверткой.

Схема распиновки

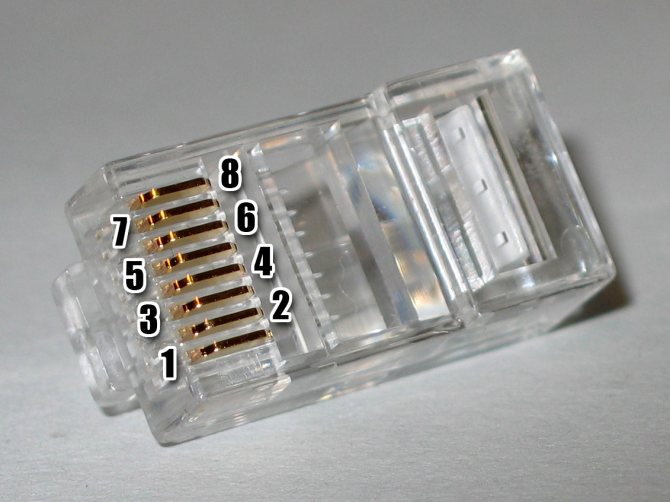

Провода в коннекторе RJ-45 нужно располагать в определенном порядке, который именуется распиновкой. Существует два ее типа: ровная и перекрестная (кросс-овер). 1-ая обозначается аббревиатурой «568B», а 2-ая (kross-over) — «568А». Ровная распиновка используется при соединении свича (хаба, роутера) с компьютером либо другим устройством. Тип «кросс-овер» нужен только для соединения 2-ух компов впрямую. Порядок проводов при обжимке следующий:

Бело-оранжевый (б-о) — б-о.
Оранжевый (о) — о.
Бело-зеленый (б-з) — б-з.
Синий (с) — с.
Бело-синий (б-с) — б-с.
Зеленоватый (з) — з.
Бело-коричневый (б-к) — б-к.
Карий (к) — к.

Провода на 2-ух коннекторах размещаются идиентично. Необходимо верно обжать интернет-кабель 8 жил, при этом принципиальным моментом является точное соблюдение очередности расположения проводов. Перед тем как опрессовать сетевой провод, следует пару раз перепроверить. Если по какой-нибудь причине цветовые проводники спутаны, то можно вывести из строя сетевой адаптер, так как по сетевому кабелю может быть подведено питание. При объединении в сеть 2-ух компов либо ноутбуков необходимо применять схему «568А»:

Б-о — б-з.
О — з.
Б-з — б-о.
С — с.
Б-с — б-с.
З — о.
Б-к — б-к.
К — к.

Для интернет-кабеля, состоящего из 4 жил, схема размещения проводов не изменяется. В данном случае применяется только 1, 2, 3 и 6 бороздки: бело-оранжевый — бело-оранжевый, оранжевый — оранжевый, бело-зеленый — бело-зеленый и зеленоватый — зеленоватый соответственно. Метод расключения из 4 проводов применяется только для подключения разных устройств перифирии. На каждом коннекторе выдавлены числа от 1 до 8.

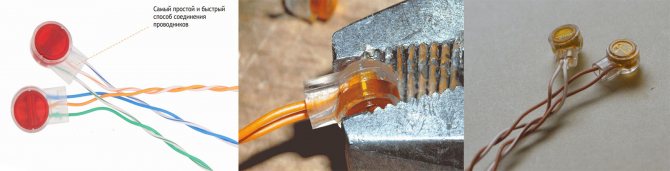

Метод No 3: Используем скотч-лок для соединения витой пары

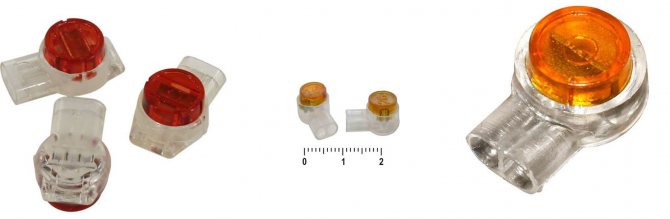

Скотч-лок – небольшой соединитель, сделанный из крепкого пластика который не опасается воздействий окружающей среды. Он заполненный особым гидрофобным гелем, с помощью которого снутри соединителя не будет появляться окисления.

Читайте также: Электромонтажные работыВвод электричества в дом

Этот соединитель, очень комфортная вещь, единственный минус — его трудно отыскать в продаже. По стоимости они стартуют от 3-х рублей и выше.

Снимаете основную оплетку с кабеля и по цветам не снимая изоляции засовываете две жилы в скотч-лок.
Берете плоскогубцы и сжимаете. По способности, прозвоните тестером сделанное соединение.

Метод No 4: Воспользуемся переходником либо сращивателем

Если для вас необходимо соединить два кабеля которые обжатые, тогда лучший вариант приобрести особый переходник, смотрите на картинке ниже.

При обрыве либо удлинении провода, поможет сращиватель витой пары. Нужно просто воткнуть с 2-ух сторон по цветам сетевой кабель и узкой отверткой все жилки вмять до упора. Пример приведен ниже.

Смотрите, что делать если у вас написано: Ошибка аутентификации при подключении к wifi на телефоне с Дроид.

Витая пара: методы обжима, схема соединений

В статье тщательно описаны и продемонстрированы следующие методы, схемы и процесс обжима витой пары: прямой (TIA/EIA-568A и TIA/EIA-568B), 4-х жильный (10Base-T/100Base-TX), Перекрёстный (Crossover cable) и Консольный (Rollover cable).

Под обжимом витой пары предполагают функцию закрепления особых разъемов, расположенных на конце кабеля. В качестве разъемов применяются 8-контактные коннекторы 8P8C (часто неверно называемые RJ45).

Для обжима потребуются:

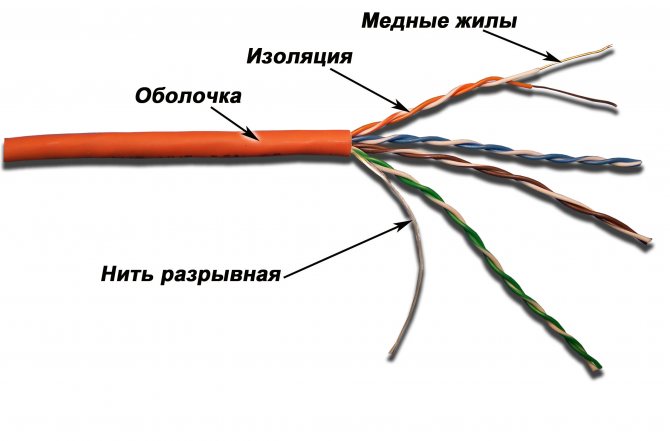

1. Кабель UTP cat.5 (прим. либо UTP cat.5e) он же — витая пара (Рис.1).

I. Методы и схемы обжима витой пары

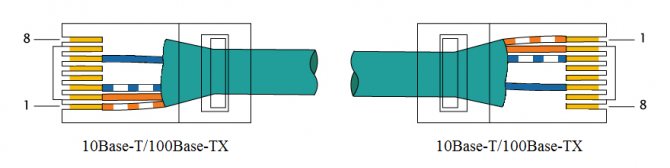

1. Прямой кабель (straight through cable). Прямой обжим кабеля используют при соединении оконечного оборудования Ethernet (такового как компьютер, сетевой принтер) с коммутационным оборудованием (хаб/коммутатор/маршрутизатор), также для связи сетевого оборудования между собой.

Существует два эталона прямого обжима TIA/EIA-568A и TIA/EIA-568B (Рис.4, Рис.5). Данный метод обжима – часто встречающийся и нередко применяемый.

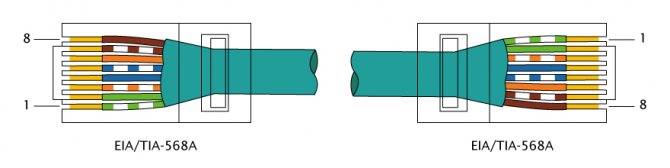

Вариант по эталону TIA/EIA-568A:

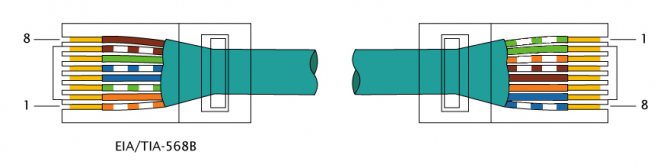

Вариант по эталону TIA/EIA-568B (применяется почаще):

2. Обжим 4-х жильного (2-ух парного UTP2/FTP2) кабеля. В кабельных линиях для Веба применяется только две витые пары. Для обжима кабеля, в каком заместо 4 имеется только две витые пары применяется эталон 10Base-T/100Base-TX (Рис.6).

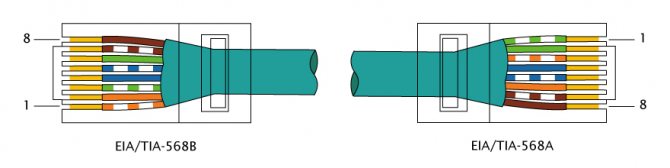

3. Перекрёстный кабель (crossover cable). Предназначен для соединения однотипного оборудования (к примеру, компьютер-компьютер). Но большая часть современных сетевых устройств способно автоматом найти способ обжима кабеля и подстроиться под него (Auto MDI/MDI-X), и перекрёстный кабель сейчас растерял свою актуальность.

Читайте также: Как выполнить разводку электрики в квартире?

Если нужен кабель MDI-X с внутренним кроссированием для соединения, типа: «компьютер-компьютер» (со скоростью до 100 Мбит/с), то с одной стороны кабеля применяется схема EIA/TIA-568B, с другой EIA/TIA-568А (Рис.7).

Вариант для скорости 100 Мбит/с:

Для соединений на скоростях до 1000 Мбит/с, при изготовлении «crossover» кабеля, одну сторону нужно обжать по эталону EIA/TIA-568B, а вторую так: 1) Бело-зелёный, 2) Зелёный, 3) Бело-оранжевый, 4) Бело-коричневый, 5) Карий, 6) Оранжевый, 7) Синий, Бело-синий (Рис.8).

Вариант для скорости 1000 Мбит/с:

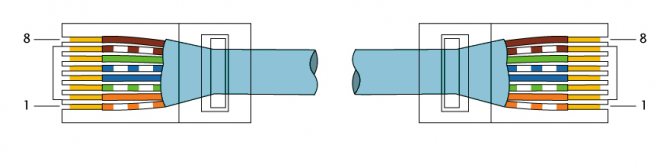

4. Консольный кабель (rollover cable). Консольный кабель (также узнаваемый как консольный кабель Cisco либо rollover-кабель) — это разновидность нуль-модемного кабеля, которая нередко применяется для соединения компьютера и маршрутизатора (роутера, модема, IP-телефона и т.п.) через консольный порт. Обычно, этот кабель тонкий и имеет голубой цвет (дабы отличить его от других типов сетевых кабелей). Один конец этого кабеля обжат по оборотной схеме относительно другого, как если б Вы перевернули его и поглядели бы на него с другой стороны (Рис.9).

II. Обжим витой пары

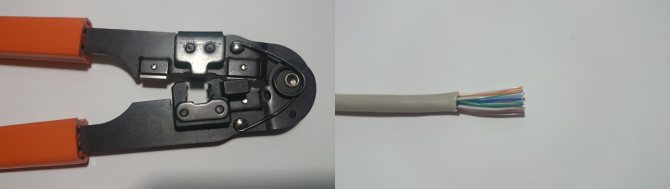

1. Снимите оболочку кабеля (прим. ~2 см.), потом, в согласовании с избранной Вами схемой распиновки, аккуратненько расплетите все жилы друг от друга, дабы они размещались по отдельности (прим. в данном примере будет показан прямой обжим кабеля по эталону TIA/EIA-568B) (Рис.10).

2. Расположите жилы в нужном порядке, потом, используя лезвие кримпера (прим. изображено на Рис.11 слева), аккуратненько обрежьте жилы до нужной длинны (прим. ~1 см.) (Рис.11).

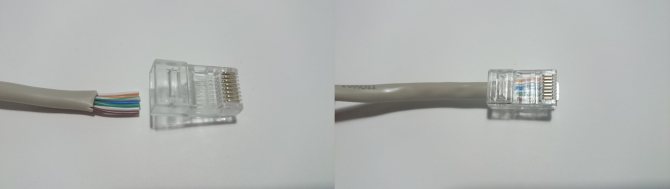

3. В согласовании с избранной схемой, воткните жилы (прим. до упора) в коннектор 8P8C. Снутри коннектора имеется 8 углублений-канавок (для каждой жилы кабеля), вверху которых имеются железные контакты. Изоляционная оболочка должна непременно оказаться снутри корпуса. Если это не так — выньте жилы и укоротите их (Рис.12, Рис.13).

4. Коннектор 8P8C, с расположенными в нём жилами, воткните в гнездо 8P кримпера, потом плотно сожмите главные ручки инструмента до щелчка (Рис.14).

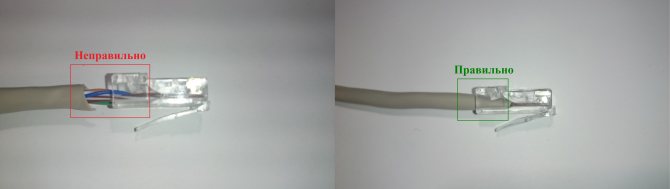

5. Готово. Верно обжатая витая пара представлена на Рис.15.

Используя данное управление, Вы всегда можете просто обжать витую пару в согласовании с избранной схемой!
