Конструкция и разработка производства самонесущих изолированных проводов (СИП) разработаны более полвека вспять инженерами финских сетевых компаний при содействии производителей энергетического оборудования в качестве кандидатуры обнаженным дюралевым проводам и кабельным тросовым системам. Установка таких линий не просит от исполнителя особенных способностей. Существенно упростились разные технологические операции: прокладка по опорам, подключение СИП к СИП, к имеющимся линиям электропередач, к потребителям.
Виды и технические свойства

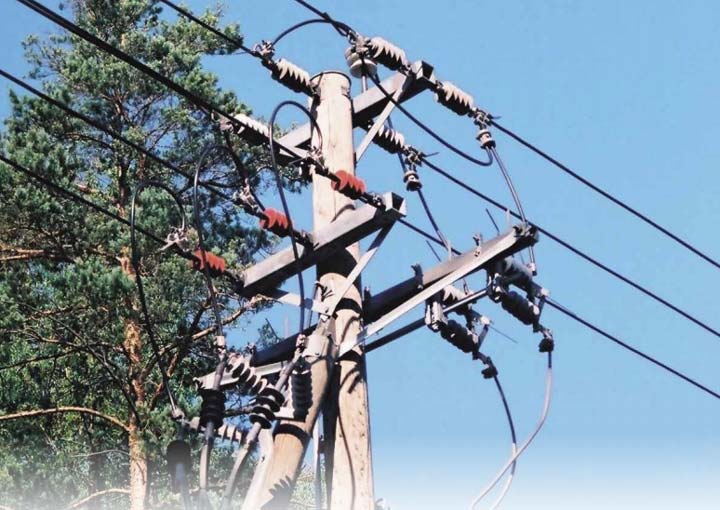

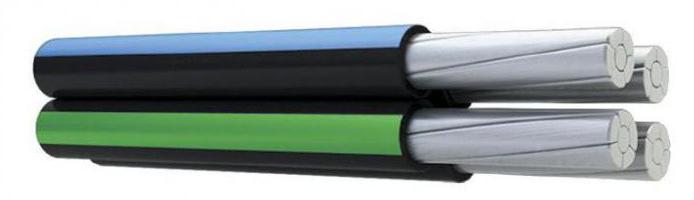

На сегодня на рынке электроматериалов представлены разные варианты самонесущих проводов: от СИП-1 – четырехпроводного выполнения с несущей нулевой жилой для сетей 380 В – до сложных систем, включающих в себя контрольные проводники, и СИП-3, рассчитанного на номинальное напряжение 35 кВ. Изоляция, обычно, осуществляется из сшитого стабилизированного целофана стойкого к воздействию ультрафиолета, токонесущие жилы сечением от 16 до 150 мм 2 – из дюралевого сплава. Выпускается СИП спец предназначения: герметизированные (СИПг), не поддерживающие горение (СИПн) и другие.
Материалы для подключения СИП

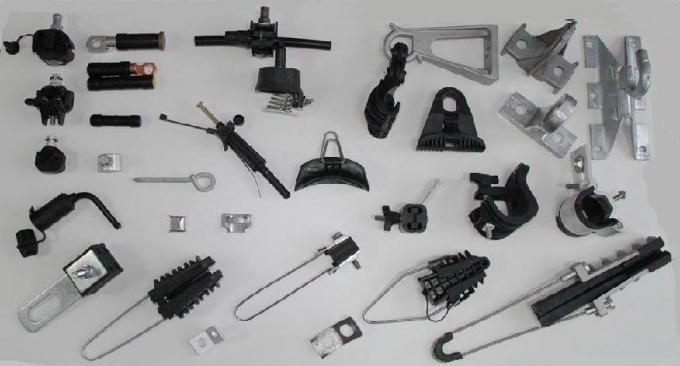

Любая марка проводов имеет свои особенности и, соответственно, используемая для монтажа арматура имеет некоторые отличия. По многофункциональному предназначению все материалы можно поделить на несколько групп:
- Промежные подвесы, крюки и крепления, анкерные зажимы, крепежные элементы, созданные для крепления проводов к опорам, конструктивным элементам, фасадам построек, распределительным и вводным устройствам.
- Прокалывающие зажимы. Служат для сотворения соединений и ответвлений линий, подключения СИП к проводам и потребителям.
- Заземляющие наборы, предохранительные устройства, изолирующие материалы.
- Инструменты и приспособления для монтажа.
Для производства материалов применяется качественная сталь с противокоррозийным покрытием и полимеры, устойчивые к атмосферным воздействиям и Ультрафиолетовому излучению.
Все по правилам!
Требования и нормы прокладки изолированных воздушных линий (ВЛИ) изложены в нормативном документе "ПУ ВЛИ до 1кВ", составленном на основании ПУЭ (Правил устройства электроустановок) с учетом нормативов животрепещущих СНиПов и ГОСТов. В ПУ прописаны мало допустимые расстояния проводов ВЛИ до поверхности земли, авто трасс, судоходных магистралей, стенок и крыш построек, окон и балконов. Даются точные указания по методам монтажа и крепления полосы энергоснабжения, правилам подключения СИП, устройств защиты от перенапряжения и заземляющих частей.
Малый срок службы СИП, по заверениям производителей, составляет 25 лет, а заявленный – около 40. Главное достоинство таковой воздушной полосы – сведение к минимуму трудовых издержек при монтаже, эксплуатации и обслуживании.
Основная магистраль

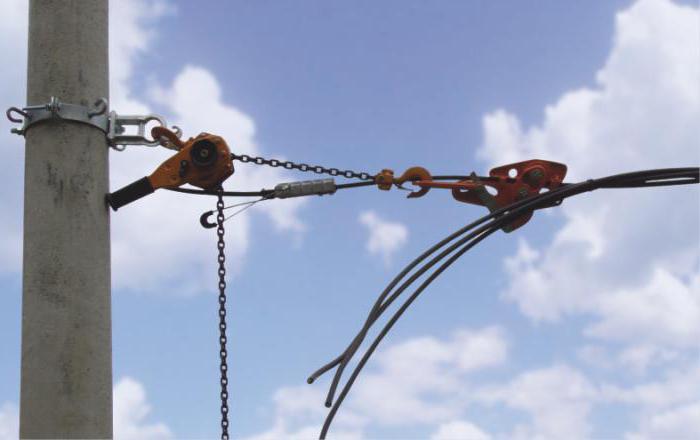

В процессе подготовки к главным работам расчищают местность от больших ветвей деревьев, кустарников, освобождая место для установки опор, раскатки и натягивания СИП. Если может быть, крепления для проводов монтируют на опоры еще на земле. Укладку воздушных линий следует проводить при температуре окружающей среды выше -10˚С. СИП прокладывают по опорам при помощи системы роликов и натяжного каната. Дальше лебедкой делается постепенная натяжка и фиксация проводов на каждом просвете. Силу натяжения держут под контролем динамометром (рациональные значения натяжки указаны в таблицах для каждого типа и сечения СИП, в сопроводительной технической документации). Сразу проводят зрительный контроль величины провиса. В случае если длина магистрали превосходит 100 метров, а сечение жил – 50 мм 2 , перечисленные выше работы производятся с привлечением средств механизации.
На последних опорах оставляют за фиксаторами выпуска проводов для подключения предшествующего и последующего участков полосы электропередач.
Подключения и ответвления

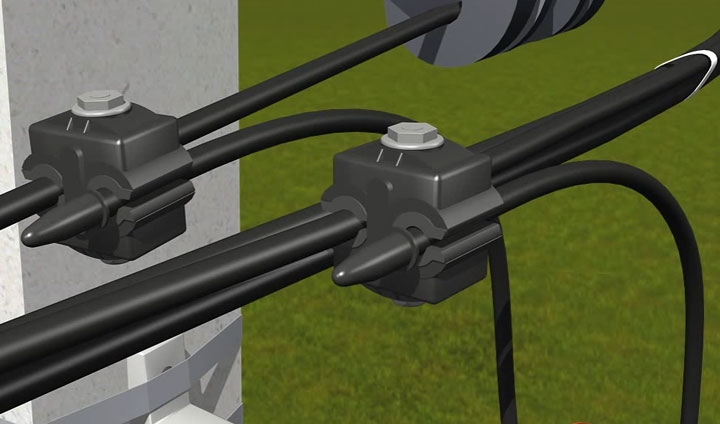

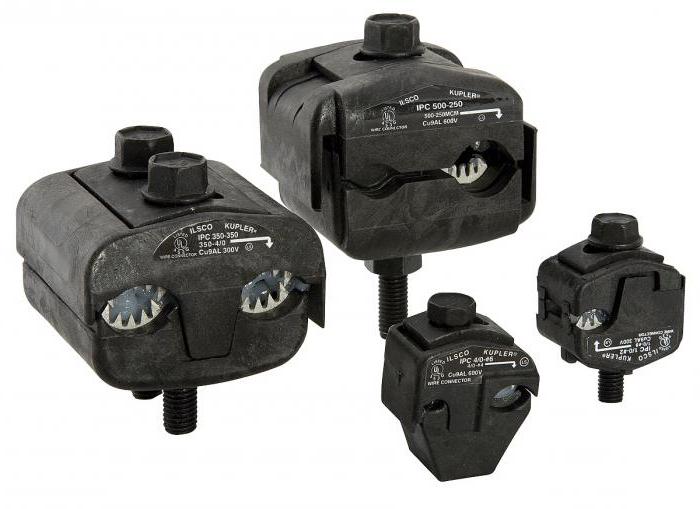

Классические и обычные для многих электриков скрутки, в самонесущих системах поменяли особые ответвительные приспособления – герметичные прокалывающие зажимы. С помощью их без снятия изоляции удается стремительно, накрепко и, что очень принципиально, неопасно выполнить подключения СИП к СИП-магистрали, к обнаженным дюралевым проводам либо к отходящим кабелям. Механизм, обеспечивающий неплохой контакт, состоит из пластинок с пирамидальными зубцами и зажимного винта со срывной головкой (в большинстве случаев под ключ на 13 либо 17 мм). В современных зажимах исключен электрический контакт между пластинами и головкой, потому работы при наличии соответственной квалификации у исполнителя можно делать без снятия напряжения. На корпусе, армированном стекловолокном, указываются сечения главных и ответвительных линий, для которых предназначен зажим.
Установка ответвлений
Ответвление к потребителям можно выполнить воздушной линией либо подземным кабелем. При электрификации личных домовладений в большинстве случаев используют 1-ый метод. Для подключения можно применять СИП-4 (без несущей нулевой жилы). На ближайшую к строению магистральную опору монтируют анкерное крепление с зажимом для провода. При подключении СИП к полосы магистрали (только после заводки проводов в щит!) применяют вышеперечисленные прокалывающие приспособления. 2-ой зажим прикручивают на стенку строения (на высоте более 2,75 м) и натягивают провод. Если расстояние более 25 метров, нужно установить вспомогательную опору с поддерживающими зажимами (не дальше 10 м от строения). Высота провода от поверхности земли между опорами должна быть более 6 метров. По поводу правил предстоящей прокладки полосы от точки крепления до вводного щита учета на форумах электриков ведутся неослабевающие оживленные споры. В чем все-таки сущность препядствия?

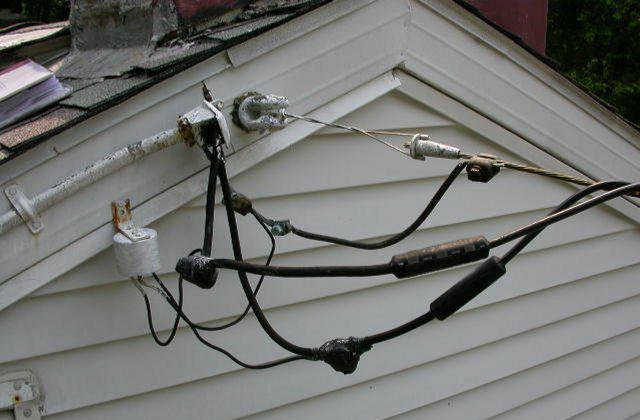

Подключение СИП к дому
Варианты, когда электрический щит размещен на внешней стенке строения, практически не вызывают споров – СИП рекомендуется, запустив в гофру либо кабель-канал, закрепленные на фасаде, завести в щит и подключить к вводному автомату. А если электрощит находится снутри помещения? В данном случае специалисты-электрики, по своим убеждениям, делятся на два непримиримых лагеря.
1-ые говорят, что СИП можно сходу через отверстие в стенке с за ранее установленной железной либо пластмассовой гильзой завести вовнутрь строения и дальше в штрабе – на щит. Их оппоненты возражают, что самонесущие провода предусмотрены только для прокладки воздушных линий и на изоляции СИП негативно скажутся неизменный контакт с поверхностью стенок и механические нагрузки, и она не сумеет обеспечить должную электро- и пожаробезопасность снутри помещения. Потому поблизости точки крепления СИП следует установить герметичный бокс с клеммной колодкой либо автоматическим выключателем, и от него уже кабелем (к примеру, ВВГнг) зайти в строение.
Кто прав?
Оба варианта довольно распространены и не вызывают возражений со стороны контролирующих организаций при приемке строения. Многие производители кабельной продукции разработали собственные технические условия и освоили выпуск провода СИП-5нг, по их заверениям, адаптированного для прокладки снутри помещений. Но если уж точно следовать буковке нормативных документов (ПУЭ и ГОСТ Р 52373-205), то 2-ой вариант с установкой соединительного герметичного бокса смотрится более желательно.
Сейчас остается только выполнить подключение СИП к СИП на вводной опоре при помощи герметичного прокалывающего зажима. Остается отметить, что эти приспособления рекомендуется применять только один раз, хотя некоторые модификации имеют демонтажные болты.

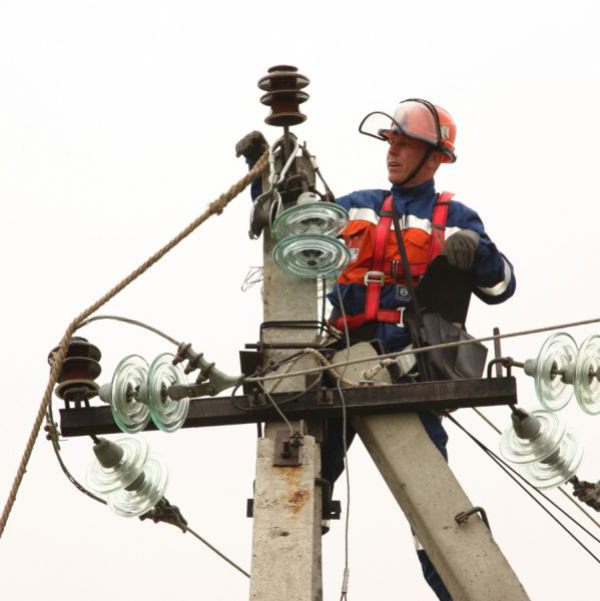

Сервис и ремонт
Заявленный производителями срок эксплуатации самонесущих проводов и зажимных приспособлений, которыми делают подключение СИП к СИП, составляет до 40 лет. В обслуживании, как таковом, подобные системы не нуждаются. Довольно проведения повторяющегося зрительно осмотра. Если при всем этом будут выявлены нарушения целостности изоляционного покрытия либо самих жил, нужно будет выполнить ремонтные работы.
Жилу с покоробленной изоляцией отделяют от общего жгута при помощи особых клиньев либо подручных приспособлений из диэлектрического материала и накладывают на дефектный участок двойной слой изоленты.
В случае повреждения токопроводящей жилы (длиной до 2 м) этот участок подменяют новым проводом, аналогичным по сечению и марке. Соединения делают герметичными прокалывающими зажимами. При большей длине, целесообразней будет поменять стопроцентно всю жилу (либо жгут).
Грамотный установка и своевременный ремонт – залог бесперебойного электроснабжения участка.
Как и чем соединить провода СИП-3 в просвете и шлейфах на ВЛЗ 6-10кв.
Соединения защищенных проводов СИП-3 можно делать как в шлейфах, так и в просветах. В шлейфах для этого применяют герметичные прокалывающие зажимы, подобные тем, что используют на низковольтных ВЛИ-0,4кв.
Единственный момент на который следует направить внимание — для роста нагрузочной возможности зажимов и надежности контакта, следует выбирать конкретно сдвоенные проколы.
Соединение СИП-3 в шлейфах
Выбор таких прокалывающих зажимов очень широкий и представлен на рынке различными производителями.
Niled Sicam Ensto

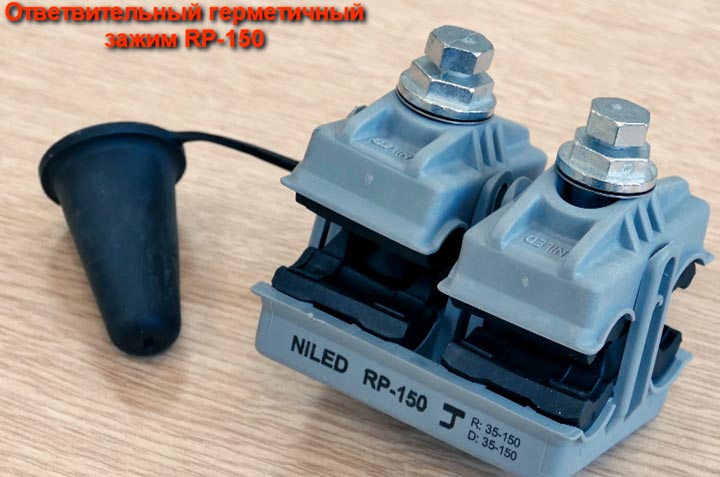

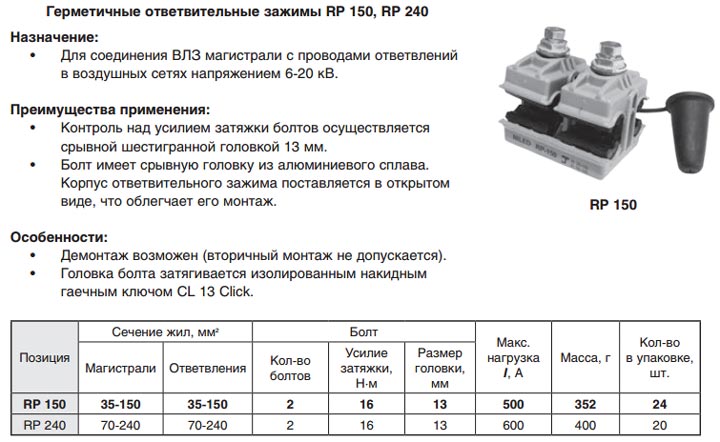

Niled RP150, 240

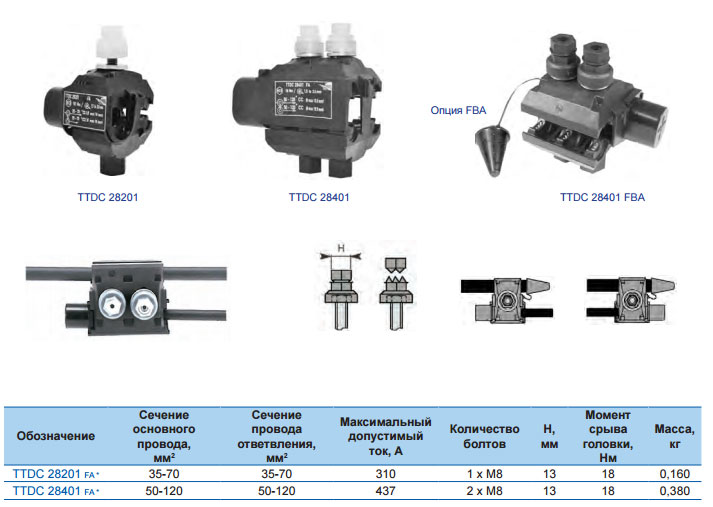

Sicam TTDC

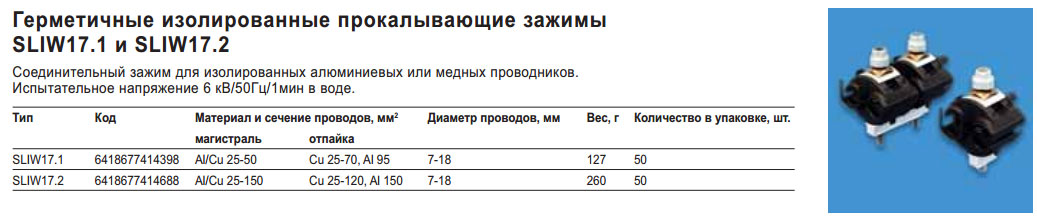

Ensto Sliw17.2

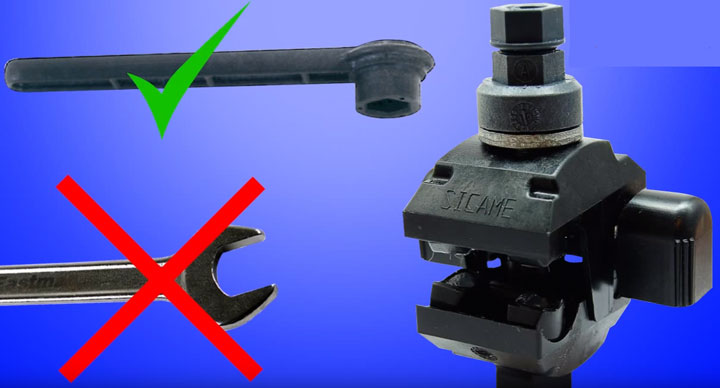

Сверху они оборудованы 2-мя затягивающими болтами со срывной головкой. Срыв головки надежнее всего производить с применением накидного ключа.
Для соединения защищенных проводов СИП-3 с нагими проводами марок АС, следует применять соединительные ответвительные зажимы другой конструкции. У них прокалывающие зубья размещены только с одной стороны. С другой — гладкая поверхность как у обычной плашки.
Niled Sicam Ensto

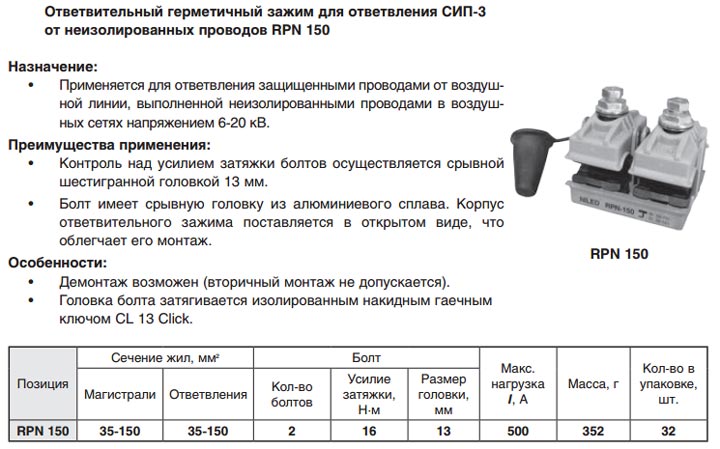

Niled RPN150

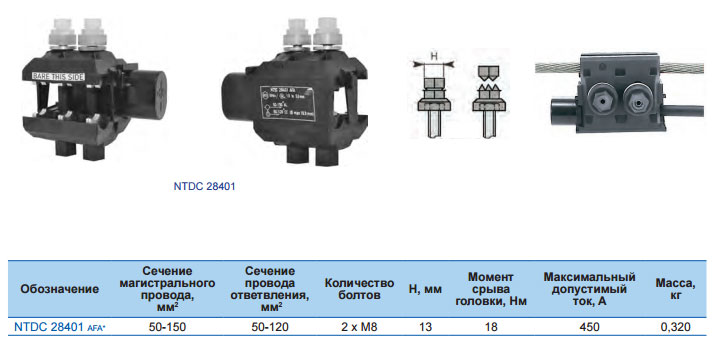

Sicam NTDC

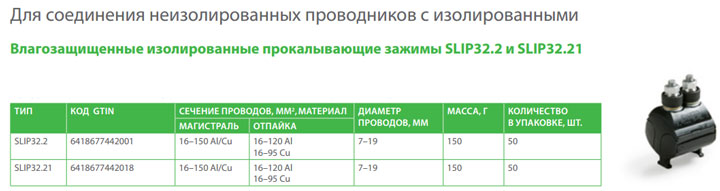

Ensto Slip 32.2
Перед установкой зажима не запамятовывайте зачищать щеткой нагой неизолированный провод.

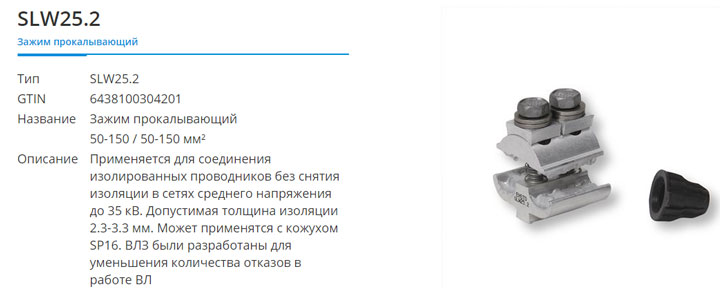

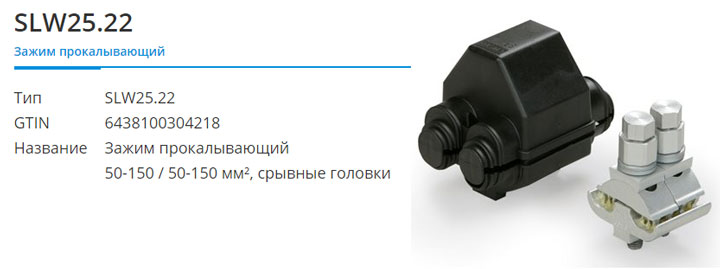

Если у вас нет в наличии герметичных проколов, то можно пользоваться другими плашечными зажимами. К примеру SLW25 от Ensto.
Сам зажим заполнен токопроводящей антиоксидной смазкой, которая улучшает контакт и не дает влаге попасть в место соединения.

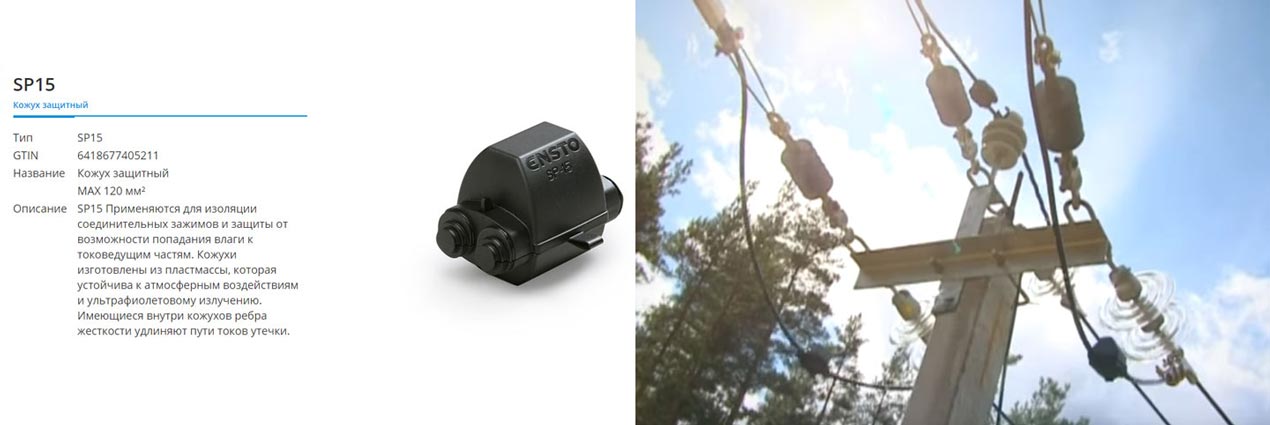

Для защиты от воды снаружи, плашку закрывают особым кожухом, который выполнен из пластмассы стойкой к уф-излучению.
Соединение СИП-3 в просвете

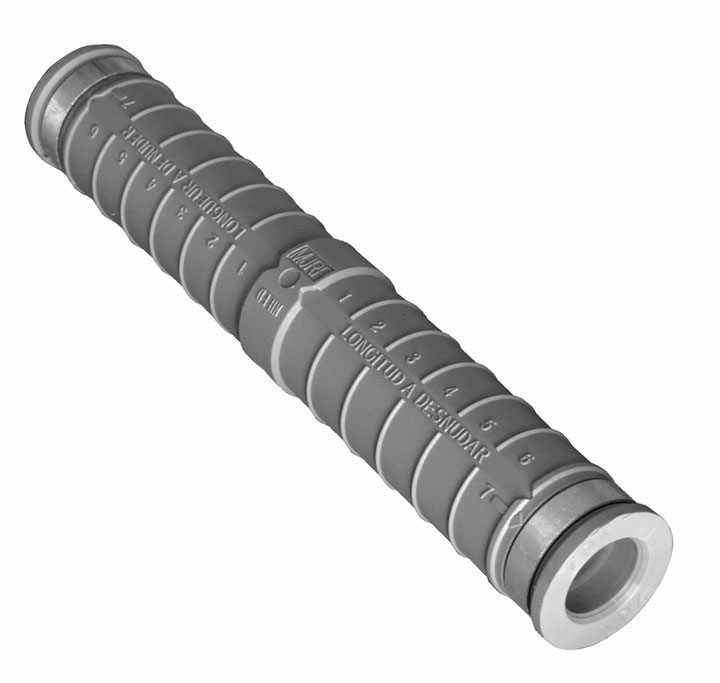

Для соединения проводов СИП-3 в просвете можно использовать некоторое количество видов гильз. К примеру обжимные соединители от конторы Niled — MJRP.

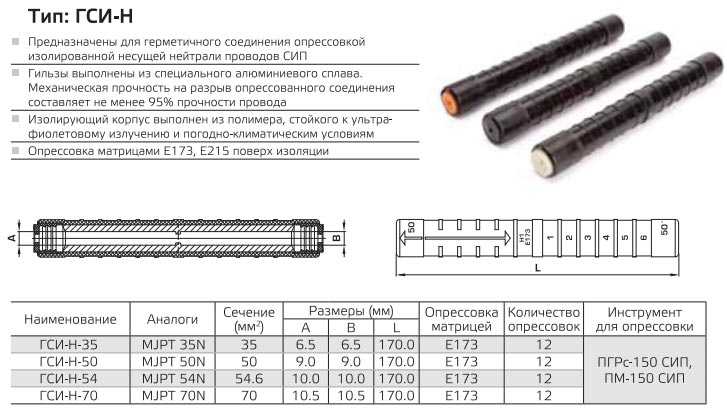

На изолированных линиях низкого напряжения ВЛИ-0,4кв используются подобные соединительные гильзы MJPT либо ГСИ-Н.
Но использовать такие же гильзы на высоковольтном проводе СИП-3 запрещено!

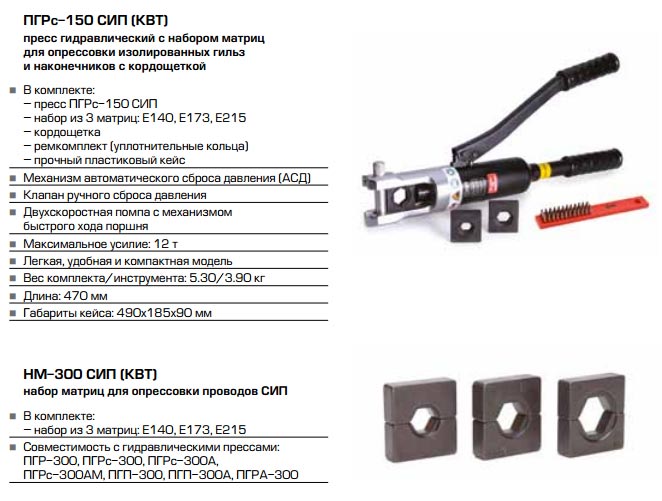

Для монтажа обжимного соединителя для вас непременно пригодится механический либо гидравлический пресс со особыми матрицами E173 и E215.

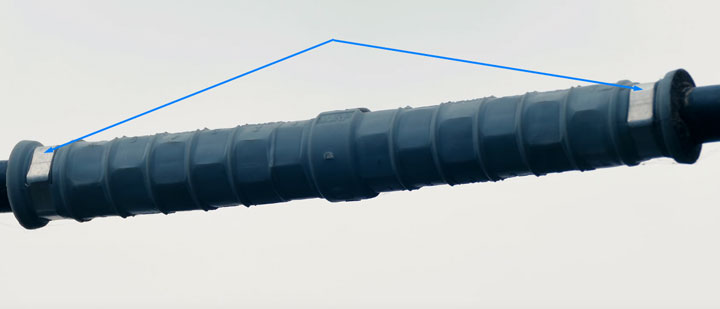

Дабы обеспечить надежную герметизацию соединения, нужно выполнить обжатие последних поясков гильзы, имеющих железные кольца.
Свойства соединительных гильз:

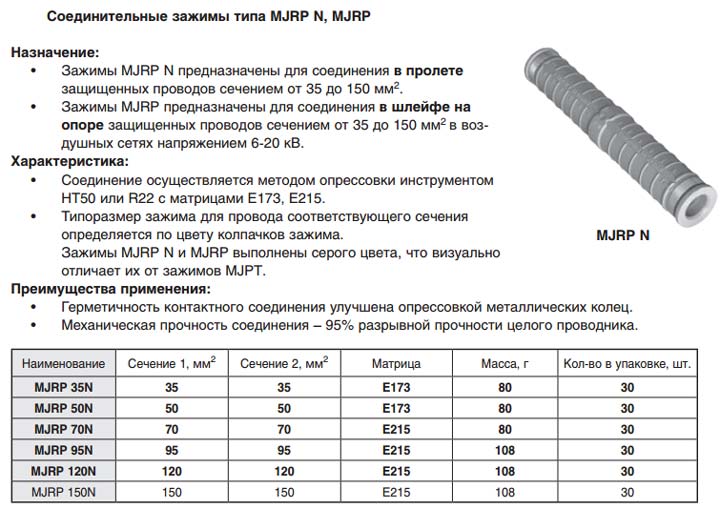

Niled MJRP

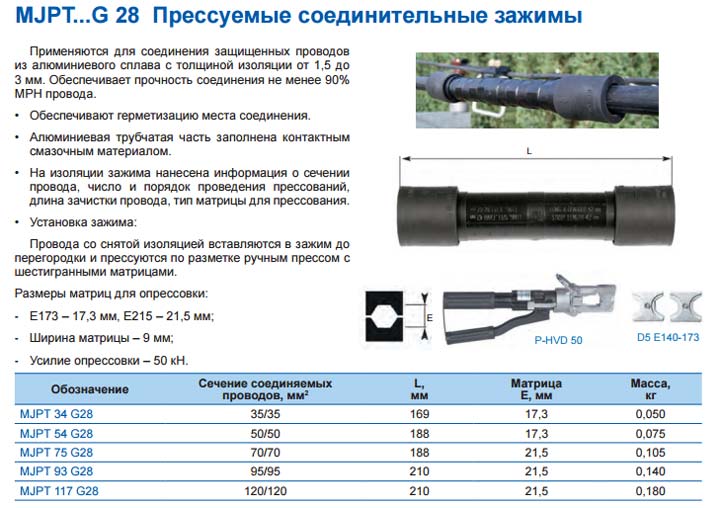

Sicam MJPT G28
Если у вас нет в наличии пресса, изолированные провода в просвете можно соединить еще одним методом. В особенности он распространен при оперативном аварийном ремонте в случае обрыва СИП-3.

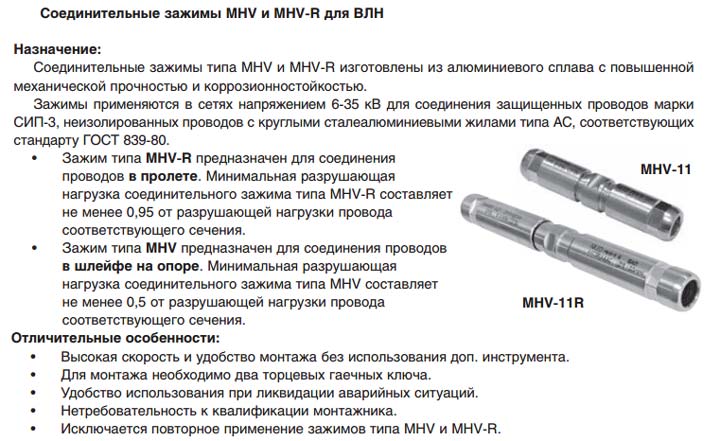

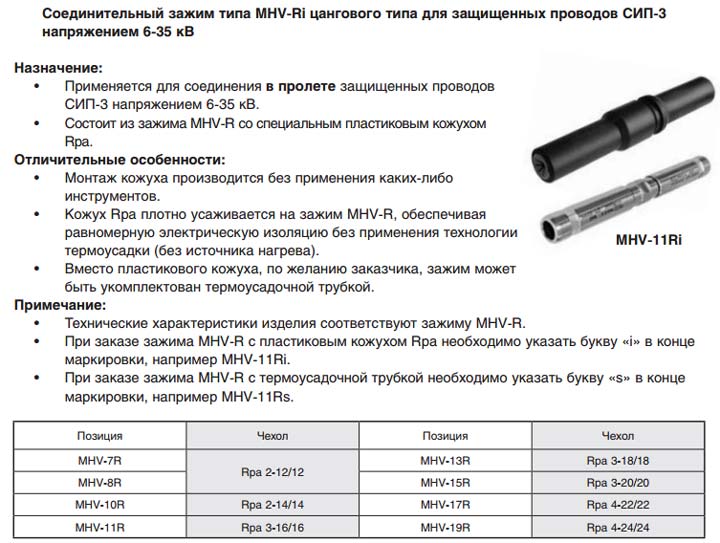

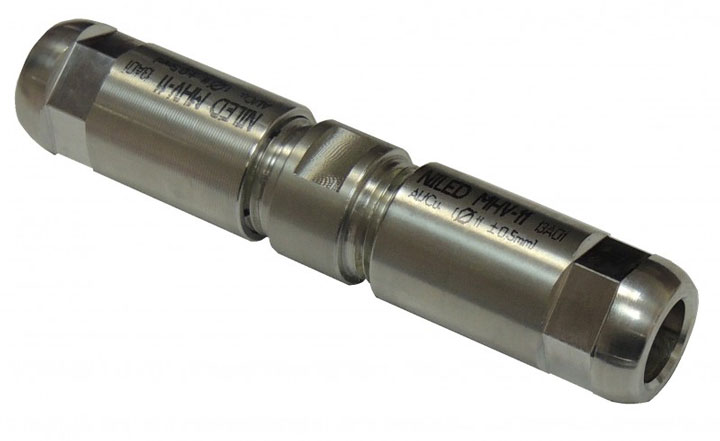

Для этого используются соединительные зажимы цангового типа — MHV. Для них не нужна пресс.
Соединяемые концы провода по очереди зачищают от изоляции на длину чуток меньше половины длины зажима.

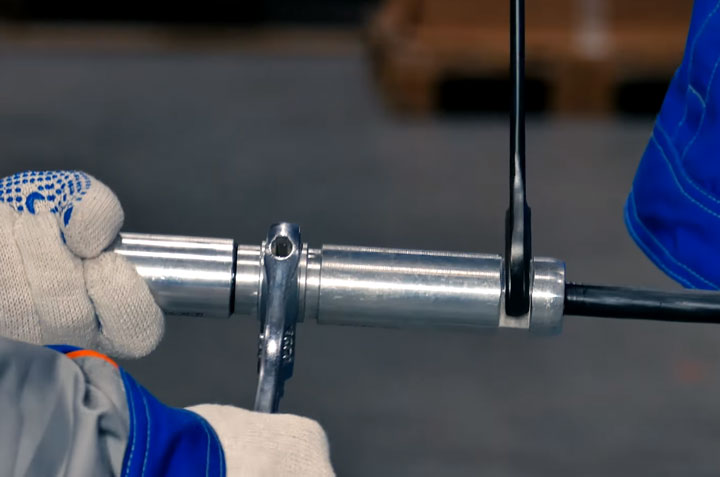

После чего вставляют до упора в цанговый зажим и при помощи 2-ух стандартных рожковых гаечных ключей затягивают подобающую гайку-колпачок. Затяжка происходит до момента отрыва цанг снутри зажима.
Этот момент должен сопровождаться соответствующим щелчком.

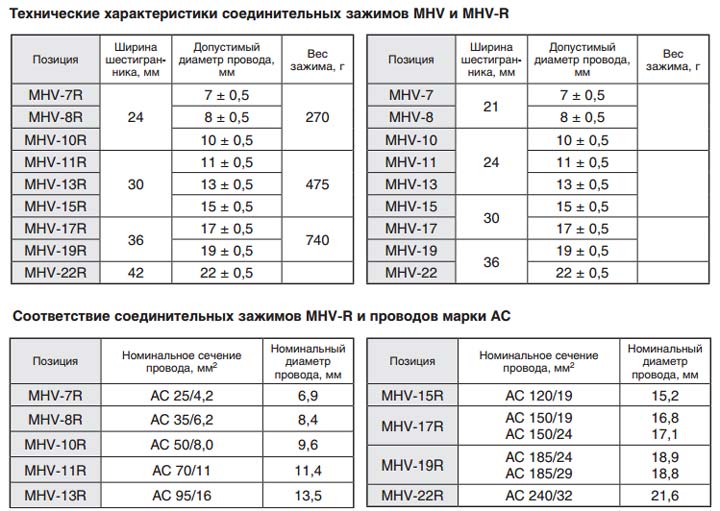

Свойства цанговых зажимов для ВЛЗ:
При монтаже на защищенном проводе ВЛЗ-6-10кв цанговые зажимы должны устанавливаться в комплекте с надвижными либо термоусаживаемыми чехлами. При этом тут необходимо применять высоковольтные толстостенные термотрубки.
Не забудьте перед соединением проводов, за ранее одеть термоусадку на сам СИП-3. И только позже производить их гильзование.

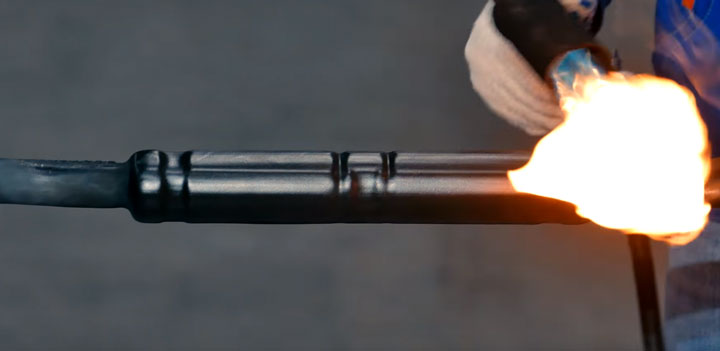

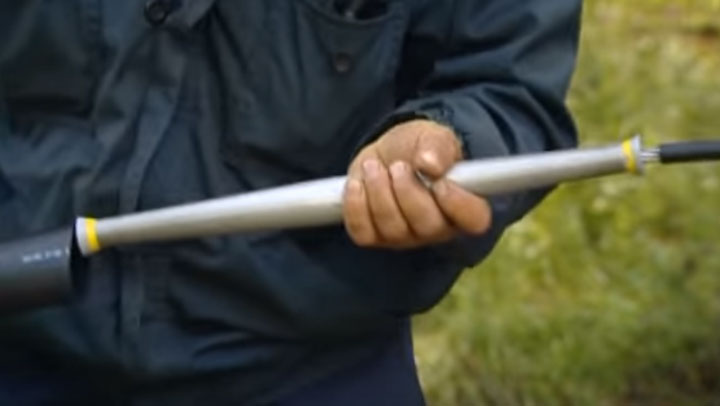

После срыва, термоусаживаемый чехол надвигают на затянутый зажим и при помощи газовой горелки разогревают трубку, равномерно смещая зону разогрева от середины к краям.
Автоматические соединительные зажимы
Компания Ensto предлагает несколько другой вид соединительного зажима. Тут для вас вообщем не пригодится никаких ключей либо пресса.

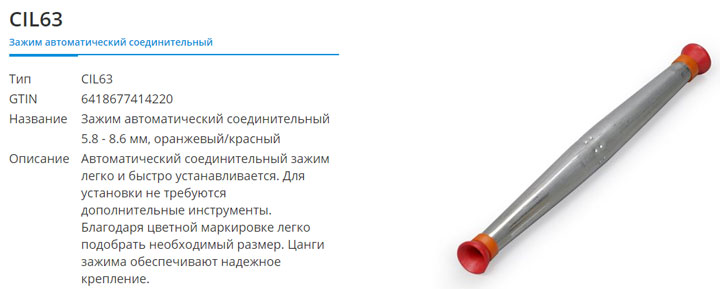

Для этого используются автоматические соединители марки — CIL.
Они владеют высочайшей механической прочностью — более 90% от прочности цельного провода. Для монтажа такового зажима не нужна специнструмента.

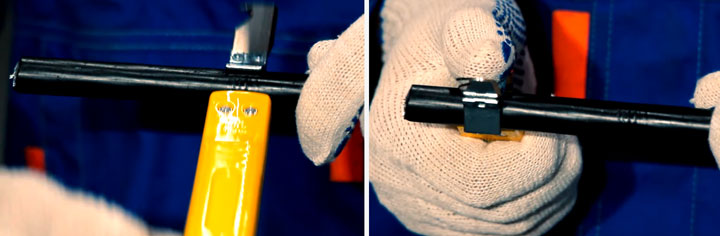

Снимаете изоляцию с СИП-3 на одну вторую длины соединителя, зачищаете обнаженные жилы.
После этого жила с маленьким усилием просто вставляется вовнутрь зажима. Благодаря конусновидным подпружиненным контактам происходит моментальная фиксация провода.

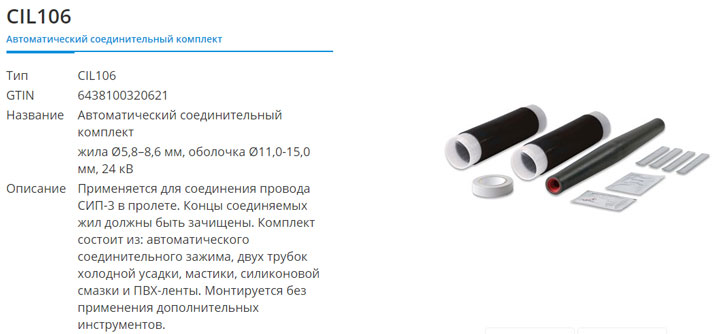

Для восстановления защитного покрова СИП нужно также пользоваться термоусаживаемой трубкой. При этом есть комплекты где применяется холодная термоусадка.
Тут для вас будет не нужна даже газовая горелка.

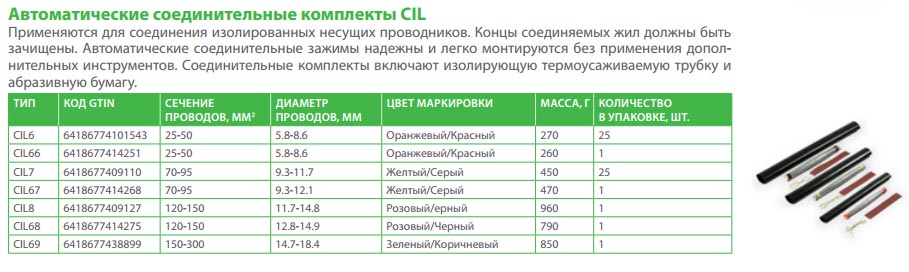

Свойства автоматических соединительных гильз CIL:
Невзирая на огромное обилие гильз, позволяющих просто соединить защищенные провода в просвете, все же более надежный контакт обеспечивается при подключении проводов на анкерной опоре конкретно в шлейфах. Потому заблаговременно хорошо рассчитывайте расход СИП-3 согласно трассы ВЛЗ 6-10кв, дабы свести к минимуму соединения в просветах.
