Соединение проводов с жилами из разнородных металлов – это процесс достаточно обычный. Как и при осуществлении электромонтажных работ любого нрава, тут нужно соблюдать определенные требования безопасности и следовать советам профессионалов.
Как соединить СИП с медным кабелем?
Это, пожалуй, один из самых животрепещущих вопросов для людей, занявшихся работами с проводкой. Не тайна, что в нашей стране на данный момент интенсивно развивается личное строительство. При этом многие по ряду событий предпочитают все работы проводить своими руками. Это относится и к электромонтажным процедурам.
Прокладка электросетей для личных домов либо хозпостроек в большинстве случаев осуществляется с внедрением самонесущих силовых изолированных проводов (СИП кабелей), которые владеют массой преимуществ конкретно для монтажных работ. Главные плюсы СИП проводов:
- безопасность – электромонтажные работы могут проводиться своими руками. Не непременно прибегать к услугам проф электриков, так как конструкция проводов такового типа обеспечивает абсолютную безопасность процесса. Но если у вас нет способностей работы с электричеством, то лучше не рискуйте и позовите на помощь опытнейшего спеца
- надежность – СИП провода обеспечивают устойчивую передачу тока в всех критериях
- эксплуатационные свойства – кабели такового типа можно применять в разных погодных критериях, при всех температурах. Они довольно высокопрочны, дабы выдерживать сильные порывы ветра, и выполнены из особенных материалов, сохраняющих упругость и упругость при сильных морозах
И, естественно, важным фактором будет то, что СИП провода можно соединять с кабелями других видов, имеющих жилы из разнородных металлов.
Методы соединения СИП провода с медным неизолированным кабелем
СИП провода сейчас числятся самыми доступными и надежными для прокладки личных электрических сетей. Они бывают различной толщины, отличаются различными типами изоляции, также могут различаться количеством жил, потому позволяют решать неоднозначные задачи. Но жилы в СИП проводах выполнены из алюминия, что вызывает определенные трудности при соединении их с кабелями с жилами из других металлов.
А именно, не рекомендуется соединять СИП кабель с нагим медным проводом через способ скрутки – это не только лишь не обеспечит доброкачественную передачу тока по проводам, но и может спровоцировать достаточно суровую опасность. Если соединить между собой дюралевую жилу СИП кабеля и нагой неизолированный провод из меди, может появиться куцее замыкание, что приведет к возгоранию.
Есть более надежные и неопасные методы соединения СИП кабеля с проводами из меди. Более распространенными и ординарными являются следующие варианты:
- соединение проводов при помощи клемм
- внедрение для соединения ответвительных сжимов
- использование болтов, шайб и гаек
Любой из перечисленных методов считается относительно обычным и может быть применен для соединения провода из алюминия с нагим проводом из меди. Довольно следовать инструкциям.
Соединение СИП кабеля с медным проводом с помощью клемм
Если для вас нужно соединить СИП кабель с медным нагим неизолированным проводом в домашних критериях, а вы не желаете (или не имеете способности) обращаться к спецам – купите пружинные клеммы. Они стоят дешево, но позволяют соединить провода с жилами из разнородных металлов стремительно и неопасно.
Сам процесс соединения проводов проходит в несколько шагов:
- с провода снимается изоляция
- обнаженная жила вставляется в особое отверстие в клемме
- жила фиксируется пружиной
Соединение проводов с жилами из разнородных металлов проблематично не из-за высококачественных черт материалов либо трудности процесса, а так как алюминий и медь имеют различную степень окисления: алюминий окисляется фактически мгновенно при соприкосновении с наружными факторами, а медь делает это очень медлительно. В итоге в месте соединения появляется пленка, которая препятствует созданию надежного контакта.
Пружинные клеммы выполняются из специального материала, который обработан пастой, предотвращающей окисление проводов, что обеспечивает надежное соединение и устойчивый контакт между ними.
Соединение СИП кабеля и медного провода при помощи ответвительных сжимов
Ответвительные сжимы в простонародье именуются «орехами» и применяются в главном для подсоединения кабеля к уже имеющейся полосы без разрыва. Конструкция сжима довольно ординарна: изолирующая коробка, снутри которой есть три биметаллических пластинки, также несколько винтов.
Для сотворения надежного и устойчивого контакта нужно зачистить железные жилы, воткнуть в «орех» и зафиксировать. Данный метод соединения довольно прост, что позволяет применять его для прокладки личной электросети.
Болтовое соединение проводов
Если для вас необходимо сделать вправду крепкое и надежное соединение проводов из различных металлов, но у вас нет под рукою особых приспособлений для этого – воспользуйтесь обычным болтом, шайбой и гайкой. Процесс соединения не очень сложен:
- зачистите железные жилы обоих проводов. Длину участка зачистки обусловьте без помощи других. Обычно бывает довольно 2-3 см, но если болт имеет большой поперечник, то длину участка зачистки можно прирастить
- сделайте из зачищенных проводов петли и наденьте одну из них на болт
- сверху расположите промежную шайбу и наденьте вторую петлю
- дальше снова надевается шайба, а на нее гайка
После того, как гайка будет помещена на последнюю промежную шайбу, нужно взять ключ подходящего поперечника и кропотливо ее затянуть. Когда вы сделайте все работы, не забудьте проверить крепкость соединения – чем плотнее будет завернута гайка, тем устойчивее будет контакт.
Как подключиться к сип ? | Зажим для ответвления
Типовая ситуация, где может потребоваться соединение СИП с медным кабелем, появляется при подключении личного дома либо дачи к полосы электропитания, выполненной самонесущим изолированным проводом. Тут прежде всего следует выполнить приобретенные Технические Условия, выданные энергоснабжающей организацией. Этот документ обычно содержит подробную информацию, как и каким проводником должны быть выполнены цепи питания до устройства учета. Также может быть обозначено, каким методом соединить провода. Обычно, требование заключается в том, дабы проводник от ВЛ до щита учета был видимым и цельным.
Варианты соединения
Зависимо от места расположения щита учета, появляются варианты, соединить СИП между собой либо с проводом другого типа. Дальше мы разглядим, в каких ситуациях и как конкретно необходимо делать соединение самонесущего изолированного провода с другими проводниками.
Щит учета размещен на опоре полосы
Соединение полосы со щитом учета осуществляется цельным проводником, который в щите подключается конкретно к вводному автомату. Дабы соединить проводник с линией, следует пользоваться штатным прокалывающим зажимом, специально созданным для линий СИП. Вариант выполнения такового соединителя изображен на рисунке ниже. Прокалывающий зажим предназначен для присоединения отпаек к магистральным линиям. Данный экземпляр может соединять линию, сечением от 16 мм 2 до 120 мм 2 с отпайкой, имеющей сечение от 6 мм 2 до 50 мм 2 . В качестве отпайки может быть использован СИП, или обыденный медный кабель, к примеру ВВГ.
Читайте также: Правильное соединение электрических проводов: опрессовка либо пайка

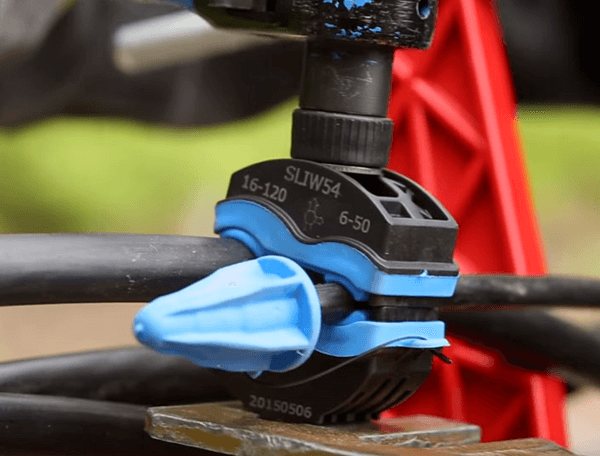

Основными элементами сжима являются две железные пластинки с заостренными зубцами, которые при закручивании монтажного болта сближаются между собой и, прокалывая изоляцию линейного и отпаечного проводов, обеспечивают надежный контакт и плотность места скрепления. Болт затягивается до срыва, рассчитанного на определенное усилие сжатия. Конструкция является разовой.
На видео ниже наглядно показывается, как воспользоваться прокалывающими сжимами:
Если соединение от щита учета на столбе до дома осуществляется средством СИП, для его монтажа также следует использовать штатную арматуру. Идеальный вариант, это завести провод конкретно в распределительный ящик, подключив его к вводному автомату в щитке. В данном случае делать его скрепление с кабелем не будет нужно. Если же по некий причине СИП и медный кабель необходимо соединить, выполнить это можно на улице, на вводе в дом. Соединение можно выполнить прокалывающим зажимом. Не считая этого, соединительный установка можно выполнить с применением плашечных сжимов, которые именуют орехами за их форму. Более тщательно о зажиме типа орешек вы сможете выяснить из нашей статьи.
Сжимы обоих типов могут соединять токоведущие жилы из различных материалов, к примеру, самонесущий изолированный проводник можно соединять с СИПом, ВВГ, ВВГнг, АВВГ или АС. Это позволяется устройством соединителя, обеспечивающей отсутствие конкретного контакта алюминия с медью. Любой из соединяемых проводников контактирует только со железными пластинами.
О том, как воспользоваться орешками, рассказывается и показывается на видео:

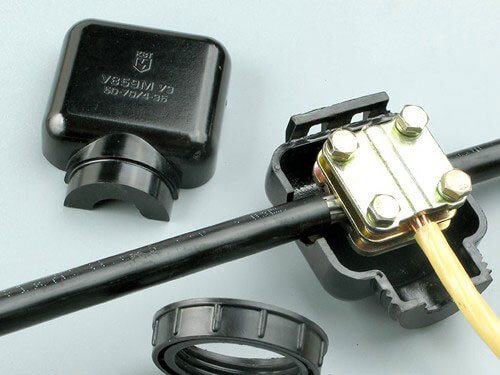

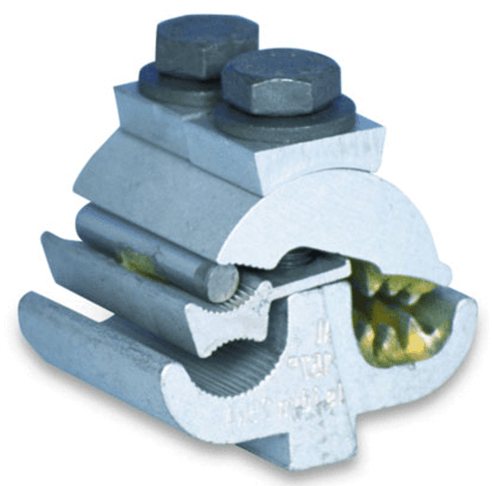

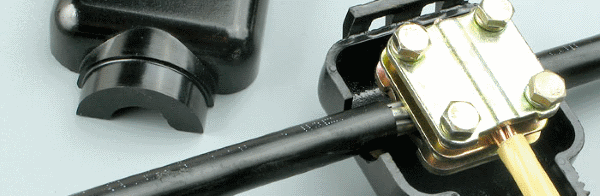

Соединение СИП с неизолированными проводами (нагими) осуществляется зажимом особенной конструкции, не имеющей острых зубцов со стороны крепления нагого провода. Таковой тип сжима изображен на рисунке ниже:
Остается добавить, что соединять между собой скруткой провода из меди и алюминия не допускается ввиду появления химической коррозии! Подробнее данный вопрос рассмотрен в статье: https://samelectrik.ru/kak-soedinit-alyuminievyj-provod-s-mednym.html.
Щит учета размещен на стенке дома
В данном случае отпайка, соединенная с магистральной линией отпаечным зажимом, заводится впрямую в щит учета и подключается к вводному автомату. В случае, если отпаечным проводником служит СИП, на опоре полосы и на стенке дома инсталлируются анкерные зажимы для крепления провода. Если для скрепления полосы и щита учета избран медный кабель, нужно натянуть металлической трос, на котором следует закрепить кабель, так как он не рассчитан на нагрузку тяжения.
Соединить СИП и медный кабель в таком варианте может потребоваться, если на участке находится несколько строений и разводка питания по ним выполнена СИПом. Установка в данном случае можно выполнить так же, как было описано выше, применив прокалывающий либо плашечный зажим.
Время от времени можно узреть, как соединение самонесущего изолированного провода с медным кабелем делают гильзой, требующей последующей опрессовки.
Это необоснованно по нескольким причинам:
Читайте также: Распиновка разъемов блока питания компьютера по цветам и напряжению

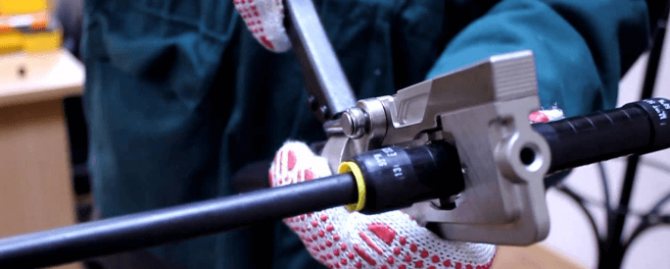

- Установка гильз требует существования специального оборудования.
- Гильзовые зажимы MJPT созданы для соединения встык проводов СИП 1-го сечения в процессе ремонта либо монтажа магистральных линий. Используемая разработка обеспечивает механическую крепкость места скрепления, нужную для сохранения отремонтированным проводом несущих параметров. Соединение кабеля с СИПом на вводе питания дома механической нагрузки не несет.
- Неизолированные медные гильзы служат для восстановления жил обыденного кабеля, после этого на этом месте устанавливается муфта.
Разработка установки соединителя предоставлена на видео:
Соединение СИП между собой
Методы такового соединения зависят от цели, которая при всем этом преследуется. Скрепление проводов между собой на опоре может быть 2-ух видов:
- соединение магистрали встык при ремонте либо монтаже, когда не хватает длины цельного провода;
- ответвление от магистральной полосы для питания потребителя.
В первом случае применяют зажимы MJPT, об этом упоминалось выше. Во 2-м случае провода довольно соединить прокалывающим зажимом.
Неопасное присоединение СИП к модульному оборудованию
Большая часть пригородных домов и дач имеют воздушный ввод и подключаются к электрическим сетям при помощи дюралевых самонесущих изолированных проводов (СИП). Рассказываем, как неопасно подключать их к модульному оборудованию.
Плюсы СИП по сопоставлению с другими решениями для воздушного ввода известны. Это, сначала, высочайшая надежность в обеспечении энергии в купе с низкими эксплуатационными затратами. СИП фактически не зарастают льдом и влажным снегом, что понижает риск обрыва подачи электроэнергии. Прибавьте к этому простоту монтажных работ и возможность подключения новых юзеров без отключения энергии у уже имеющихся потребителей. Самонесущие изолированные провода также может быть прокладывать по фасадам построек.

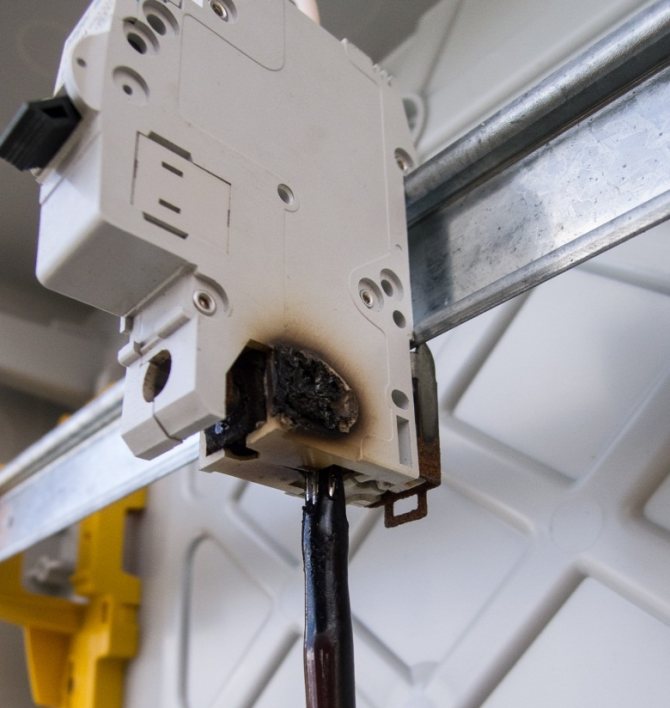

Но при размещении щита учета на опоре полосы электропередач либо на фасаде дома нередко появляется неувязка высококачественного присоединения дюралевого провода к выводам модульных аппаратов, а именно выключателю-разъединителю либо автоматическому выключателю, установленным в щите перед счетчиком электроэнергии.
Дело в том, что большая часть модульных аппаратов, представленных на русском рынке, не в состоянии обеспечить высококачественное и долговременное соединение выводов и многожильного СИП. Попытка конкретного присоединения самонесущего изолированного провода к выводам модульных аппаратов обычно приводит к тому, что через некоторое время (зависимо от критерий эксплуатации и тока нагрузки) из-за роста переходного сопротивления появляется перегрев в месте контакта. В итоге, изоляция провода разрушается – это может стать предпосылкой прекращения электроснабжения и даже возгорания.
В чем причина?
Неувязка появляется из-за средней сопоставимости алюминия с материалами выводов модульного оборудования, для производства которых производители, обычно, применяют латунную пластинку и металлической хомут с гальваническим покрытием.
Алюминий имеет отрицательный химический потенциал. Это значит, что он образует гальваническую пару и корродирует в контакте с другими металлами. При всем этом коррозия усиливается во увлажненной либо проводящей среде. Недопустим контакт алюминия с нержавеющей сталью, латунью, серебром и медью. В то же время цинк, углеродистая сталь и олово полностью совместимы с этим металлом.
Коэффициент термического расширения алюминия намного больше, чем у других металлов (сталь, медь, латунь и т.п.), что безизбежно делает усилия разжима контактных соединений при нагреве. Зажимы для присоединения дюралевых проводников должны быть сделаны из алюминия либо дюралевого сплава либо содержать устройства компенсации расширения, к примеру, пружинные шайбы.
Обычное решение
Для присоединения дюралевых проводников к модульному оборудованию Группа Legrand советует применять особые зажимы кат.№ 406310 (ток до 63А, сечение проводника от 10 до 50 мм2) и кат.№ 406311 (ток до 125А, сечение проводника от 25 до 95 мм2).
Читайте также: Стремительно. Просто. Накрепко. Строительно-монтажные клеммы WAGO
Тело зажима и винт сделаны из специального дюралевого сплава, изолирующий корпус – из полиамида РА6. Для затяжки винтов применяется шестигранный ключ 4 мм. Моменты затяжки должны быть более 3,5 и 6 Нм для зажимов кат.№№ 406310 и 406311 соответственно. Для увеличения свойства соединений и их долговечности следует применять токопроводящие смазки. Через некоторое количество дней после присоединения дюралевых проводников нужно произвести повторную протяжку винтообразных зажимов с рекомендуемым моментом.
Использование такового девайса дозволит неопасно и накрепко подключить самонесущий изолированный провод к модульному устройству, обеспечив неизменное и неопасное электроснабжение объекта.
Как соединить СИП с медным кабелем
Ввод электричества в дом делается по определенным правилам. От этого зависит безопасность и работоспособность системы подключения, которая должна работать не один десяток лет.
Подача электроэнергии в древесный дом

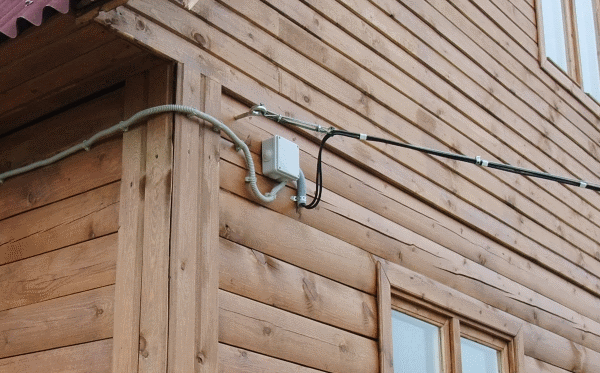

На рисунке показано, как делается подключение электричества в древесный дом. Как соединить самонесущий изолированный провод провод подключения к магистрали, закрепленный на анкер, а слева – «домашний» кабель в дом, проложенный в гофре по стенке (обычно – ВВГ либо ВВГнг).
Подача электроэнергии через СИП
Подключение к жилому дому электричества делается в большинстве случаев с внедрением самонесущего изолированного провода СИП. Он состоит из нескольких фазных дюралевых жил, покрытых полиэтиленовой крепкой изоляцией (сшитый целофан), и нулевой несущей. Она может быть с изоляцией либо без нее. Нередко для ответвлений используют провод без нулевой несущей жилы (СИП-4, СИП-5).
По сопоставлению с обыденным кабелем СИП имеет следующие достоинства:
- Подключение можно выполнить своими руками. Если линия электросети обесточена, процесс подключения совсем неопасен. Но при отсутствии способностей работы с электричеством лучше обратиться за помощью к электромонтажникам.
- Надежность передачи электроэнергии в всех погодных критериях. Провод выдерживает высшую и низкую температуру, порывы ветра и действие осадков.
- Малая стоимость и долговечность.
СИП имеет достоинства также перед обнаженными проводами, которые также прокладывают по воздуху:
- не требуются фарфоровые изоляторы;
- миниатюризируется расстояние между жилами;
- нет перехлестываний проводов между собой под действием ветра;
- уменьшаются реактивные утраты за счет наличия изоляции;
- упрощается установка провода.
Марки СИП
- СИП-1 – с обнаженной нулевой жилой. Применяется для магистральных линий и ответвлений.
- СИП-2 – с изолированной нулевой жилой. Применяется для осветительных сетей, передачи электроэнергии через магистрали и ответвления.
- СИП-3 – одножильный изолированный провод для высоковольтных сетей.
- СИП-4, СИП-5, СИП-5нг – два либо четыре скрученных изолированных провода без нулевой несущей жилы. Используются для ответвлений от магистралей к домам.
На рисунке изображены конструкции различных проводов СИП в сечении.
Устройство проводов СИП различных марок
Соединение разнородных проводов
Ввод в дом обычно осуществляется через кабель типа ВВГ. Соединять впрямую медные и дюралевые проводники не рекомендуется. Из-за высокого сопротивления место контакта греется и стремительно выходит из строя. Но есть обыкновенные методы сотворения соединений разнородных проводников.
За базу взято исключение их конкретного контакта. Простой метод – использование болтового соединения. Тут пригодятся болт, гайка, несколько шайб и гровер, дабы контакты с течением времени не слабели. При затяжке болта между проводниками устанавливается шайба, защищающая их от конкретного прикосновения. Будет еще лучше, если ее залудить.

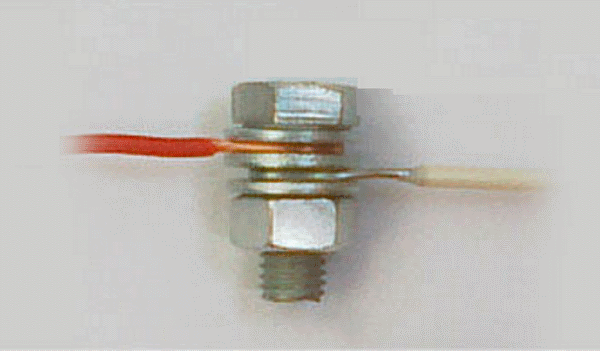

Соединение медного и дюралевого проводов между собой болтом с гайкой
Потом соединение следует замотать изоляционной лентой.
Распространенный метод соединения разнородных проводников – внедрение клеммников. Можно применять обыденную клеммную колодку, но есть особые, к примеру, клеммы Wago, также серии 222, 773, 2273, где соединение делается без винтов. Метод подходит для проводов маленьких сечений.
Кабельные жилы на вводе имеют большой поперечник и тут лучше использовать напрессованные на них алюмомедные гильзы.
Соединение СИП с кабелем ВВГ
Для ввода применяется СИП-4 либо СИП-5 с жилами на 16 мм 2 . Наименьший размер запрещен ПУЭ, а этого допускаемого сечения будет больше чем довольно. Число жил может быть 2 либо 4, зависимо от того, какое подводится питание – однофазовое либо трехфазное. Для ответвлений также применяется провод марки СИП-2 с несущей нулевой жилой.
По эталону наибольший просвет для подвесного провода составляет 25 м. Если расстояние от строения до ЛЭП больше, устанавливается промежуточная опора с поддерживающим зажимом.
На опоре магистральной полосы делается ответвление. К стенке СИП крепится при помощи кронштейна с анкерным зажимом. Зажим для несущего провода СИП-2 выполнен в виде зажимной плашки (рис. а), а для СИП-4 применяется зажим с захватом сразу всех жил, натяжение между которыми распределяется умеренно (рис. б).

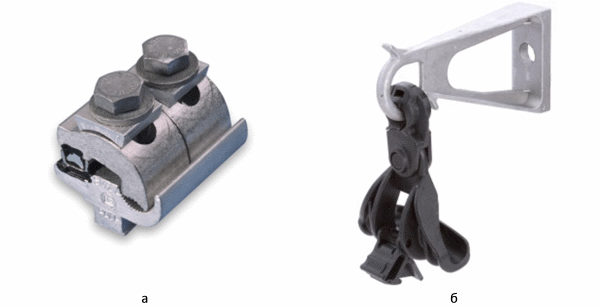

Анкерные зажимы для СИП- 2 (а) и СИП-4 (б)

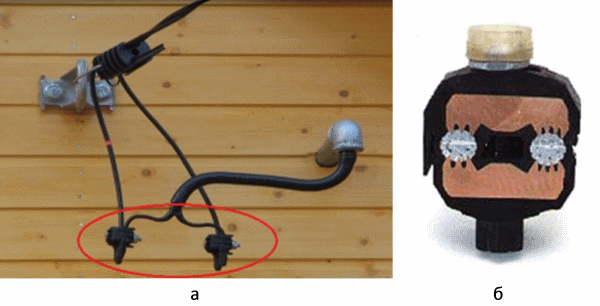

Жилы медного кабеля ВВГ, входящего в дом, соединяются с проводом при помощи прокалывающих зажимов (обведены красной линией на рис. а). Они гарантируют электрическое соединение проводников без снятия изоляции.

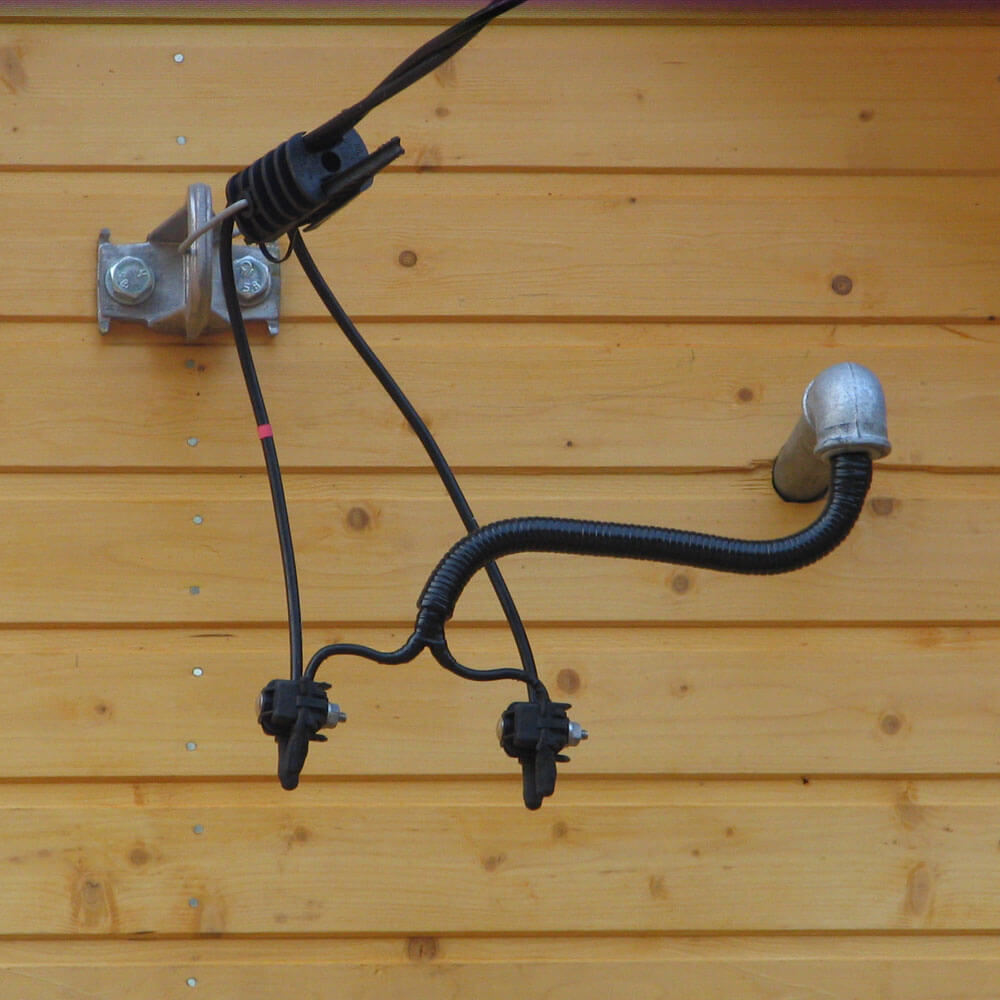

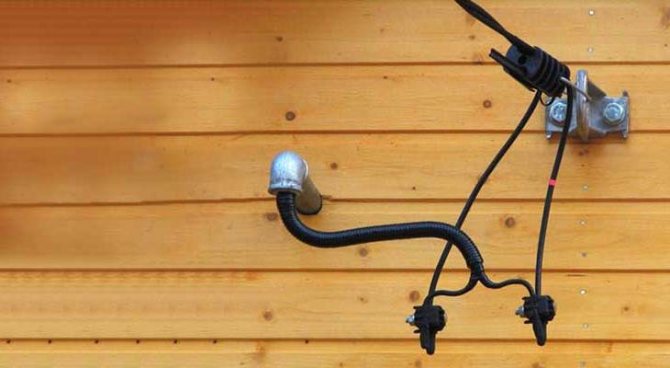

Соединение СИП с кабелем ВВГнг прокалывающими зажимами: а – установка СИП на стенку дома; б – устройство прокалывающего зажима на два провода
СИП с медным проводником соединяется следующими методами:
- Прокалывающие зажимы (рис. б). Провода с изоляцией вставляются в отверстия зажима, после этого затягивается верхний болт. Герметичный корпус устройства сделан из полимера, армированного стекловолокном. Он накрепко защищает соединение от попадания воды и устойчив к ультрафиолету. Затяжка может выполняться одним болтом либо раздельно для каждой жилы.
- Ответвительные сжимы (фото ниже). Конструкция включает 3 пластинки из биметалла и винты для их стяжки. Жилы зачищаются, вставляются между пластинами и фиксируются. Сверху надевается изолирующая коробка. Соединение «орехами» является желаемым для дюралевых проводов, чувствительных к насечке от шипов.
- Гильзы. Жилы зачищаются, вставляются в гильзу и обжимаются прессом. На место соединения надевается термоусадочная трубка с гелем снутри для герметизации.
Ответвительные сжимы («орехи») для соединения проводов
Другим решением является конкретный ввод СИП в электрощит дома, после этого делают разводку снутри. Энергоснабжающая компания разрешает использовать подобные проекты, так как всякий разрыв на вводном кабеле делает лазейку для хищения электроэнергии.
По сгораемым конструкциям дюралевые кабели ПУЭ прокладывать воспрещают. Тут будет нужно переход на медный кабель, к примеру, ВВГнг.
При любом избранном варианте ввода следует запросить у Энергосбыта технические условия и выполнить работу в согласовании с ними.
Прокалывающие зажимы для подключения кабеля герметичны и доступны для осмотра. Дабы у Энергосбыта не появились вопросы о способности хищения электричества, можно установить зажимы со срывающейся головкой, которые нереально разобрать.
Подключение можно выполнить ко входу обыденного 2-ух,- либо четырехполюсного автомата. СИП является жестким проводом и подключать его не очень комфортно. С выходом автомата соединяется обыденный кабель, что обеспечивает надежный переход. Автомат предпочтительней располагать снаружи дома в закрытом опломбированном боксе. Его номинал выбирается выше, чем у защиты домашней системы.
Другим преимуществом данного метода будет то, что изоляция СИП не рассчитана на прокладку снутри дома. Ее контакт с хоть какой поверхностью является ненужным. Не считая того, целофан является горючим материалом, хотя провод сечением 16 мм 2 тяжело подогреть до температуры воспламенения при наличии автомата. Если прокладывать снутри дома, то следует избрать марку СИП-5нг, где изоляция не распространяет горение.
Слабеньким местом является ввод через стенку. В древесных домах прокладка делается через железную трубу. В других случаях довольно проложить пластиковую.
По вводу электричества у профессионалов могут быть различные точки зрения. Дабы его не пришлось потом переделывать, проект подключения следует заблаговременно согласовывать с Энергосбытом.
Типы прокалывающих зажимов для СИП
- Р4 – компактный зажим для подключения абонента и уличного освещения (рис. а ниже). Используются контактные пластинки из алюминия либо луженой меди.
- P616R – для ввода в дом и уличного освещения (рис. б). Контактные пластинки зажима выполнены из луженой меди.
- Р645 – для соединения СИП с медным либо дюралевым ответвлением (рис. в).
Перечисленные типы зажимов служат для соединения жил из меди либо алюминия между собой. Их можно устанавливать на линиях, работающих под напряжением. Вторичный установка не вероятен из-за срывной головки болта, выполненной из сплава алюминия.

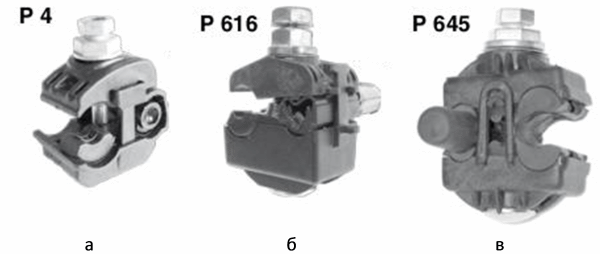

Прокалывающие зажимы для СИП: а – Р4; б – Р616; в – Р645
Установка. Видео
Каким образом осуществляется прокладка кабеля СИП к дому, можно выяснить, просмотрев это видео.
Общим при соединении дюралевых и медных жил будет то, что не допускается конкретный контакт проводников. Между ними всегда должен устанавливаться промежный элемент, к примеру, шайба. Для подключения медного кабеля к СИП используются различные устройства, наилучшим из которых является прокалывающий зажим, обеспечивающий надежный контакт и плотность.
