СИП – это самонесущий провод с ПЭ изоляцией, применяемый для передачи энергии в осветительных и воздушных сетях, имеющих напряжение до 35 кВ. Изделие состоит из фазных изолированных проводов, которые навивают на нейтральную несущую жилу. Изоляционный слой изготовлен из целофана, а проводка с внедрением алюминия.
Соединение с медной проводкой
Соединение СИП с медным кабелем впрямую нереально, так как алюминиевое изделие имеет завышенную окисляемость, связанную с образованием плёнки, обладающей завышенным сопротивлением. Медная проводка не настолько сильно подвержена данному воздействию, а возникающая плёнка характеризуется пониженным сопротивлением. Прямое соединение через окисную плёнку понижает проводимость тока и существенно оказывает влияние на качество проводки.
Таким макаром, соединение провода СИП с кабелем из меди просит использования клеммных соединителей в критериях помещения и зажимов с защитной пастой в открытой атмосфере, также могут задействоваться изолированные соединения. Зажимы бывают 2-ух типов: анкерные клиновые; ответвляющие. 1-ая разновидность применяется при концевом креплении ответвлённой от магистрали проводки с абонентом. 2-ой тип позволяет соединять магистральные самонесущие провода с изолированными кабелями в ответвлённых линиях. Если изделие, соединяемое с самонесущей проводкой, имеет секторы либо круглые жилы, будет нужно применять арматуру – гильзы.
Соединение СИП с медным кабелем средством гильз подразумевает округление секторной жилы. Арматура представляет собой трубку из алюминия, снутри обработанную контактной смазкой. Обжатие будет производиться с задействованием пресса, оборудованного шестигранной матрицей, ориентироваться нужно на зоны обжатия, нанесённые на гильзы.
Изоляция будет восстанавливаться термоусаживаемыми трубками, имеющими герметизирующий подслой. Будет нужно непременно выполнить дополнительную защиту соединения, зачем подходит кабельная термоусаживаемая перчатка. Есть два варианта такового изделия: E2R –две жилы; E4R – четыре жилы. Перчатка защищается от уф-излучения и имеет герметизирующий внутренний слой. Соединение провода СИП с кабелем должно делать кропотливо с защитой центрального проводного элемента и мест разъединения изоляции.
Внедрение термоусаживаемых муфт
Можно делать соединение, используя муфты (Рис. 1). Переходные приспособления подходят для работы с кабелями, имеющими пластмассовую изоляцию, они могут употребляться на фасадах построек и воздушных линиях. Изделия имеют следующую комплектацию:
- изоляционные термоусаживаемые трубки;
- изоляционная перчатка;
- бронированная система заземления;
- болтовые соединители.
Соединение с помощью переходных муфт (Рис. 2) осуществляется по определённой системе. Предвидено восстановление полиэтиленового полупроводящего изоляционного слоя, зачем применяется, разглаживающая электрическое напряжение трубка. Восстановление кабельного экрана осуществляется проводом-перемычкой и лентой, после этого наносится тепловой плавкий клей, обеспечивающий плотность муфты.
Соединение с помощью переходных муфт, имеющих гильзы либо болтовые соединители осуществляется по-разному, определяющим фактором является материал изоляции кабельных жил. Но принцип установки на провод одинаков, подразумевается термоусаживание трубки, обеспечиваемое сшитым полиолефином. Имея дело с пластмассовыми изделиями, жилы будут скрепиться, болтовыми соединениями. Соединение провода СИП с кабелем осуществляется в согласовании с установленными правилами, выполнение которых непременно.
Как соединить СИП с медным кабелем? Варианты, методики.
Решение трудности соединения СИП кабеля и медного провода.
Самонесущий изолированный провод (СИП) пришел на замену обычным воздушным линиям электропередачи. На данный момент это один из более фаворитных видов кабельной продукции, которая применяется для монтажа сетей электрификации личных домов, дач и других объектов недвижимости. В большинстве случаев нужна соединить самонесущий провод с медным кабелем. Это нужно при вводе электропитания в здание, также для подключения к оборудованию в распределительном щите. О том, как конкретно это выполнить и речь пойдет в статье.
Достоинства СИП
Что все-таки из себя представляет СИП? Это несколько дюралевых проводников в защитной оболочке из сшитого целофана либо без нее.
- Обеспечивает высшую надежность электроснабжения;
- Наращивает долговечность линий электропередач;
- Понижает риск коммерческих утрат электроэнергии, связанных с её хищением;
- Отличается низкой ценой и завышенной прочностью;
- Позволяет выполнить установка своими руками.
Виды СИП
По составу соединяемых проводов СИП делятся на несколько классов, которые отличаются по собственному предназначению:
- СИП-1 — провод с обнаженной нулевой жилой, который, обычно, врубается в магистрали и разные ответвления;
- СИП-2 — кабель с нулевым проводом и изоляционным слоем, который применяется в осветительных сетях и питающих магистралях;
- СИП-3 – одножильный изолированный кабель, который применяется в высоковольтных линиях;
- СИП-4, СИП-5 и СИП-5НГ содержат 2 либо 4 изолированных туго скрученных проводника без нулевой жилы. Они применяются для обустройства ответвлений к домам (магистральная линия).
Способы соединения СИП с медным кабелем
В процессе электрификации разных объектов и строений нередко появляется вопрос, как верно соединить СИП с медным кабелем. Ведь от этого зависит не только лишь работоспособность электрической сети, но и сохранение надежного контакта между частями всей системы энергообеспечения объекта.
Так как СИП сделан из алюминия, который подвержен резвому окислению при содействии с воздушной средой и образует пленку с высочайшим сопротивлением электрическому току, то прямое соединение с медными проводниками могут нарушить работу всей кабельной полосы.
Самый обычный путь — соединить медную и дюралевую жилы при помощи резьбового соединения. Что для этого пригодится:
- Металлической болт с гайкой подходящего поперечника,
- Несколько обычных шайб и одна граверная.
Установка очень прост, но он не самый надежный: шайба, препятствующая контакту меди и алюминия устанавливается между жилами. Следует выбирать шайбу с покрытием из олова либо материала на его базе. После того, как затяжка болта будет произведена соединение необходимо обмотать изоляционной лентой.
Более высококачественное и надежное соединение СИП с медным кабелем обеспечат разработанные специально элементы:
Прокалывающие зажимы, корпусы которых произведены из крепкого полимерного материала с армированием стекловолокном. Это обеспечивает хорошую защиту соединения от негативного воздействия наружной среды. При данном способе изоляцию с жил снимать не нужно. Проводники просто вставляются в соответственное отверстия зажима, а после конструкция стягивается резьбовым соединением. Необходимо отметить, что прокалывающие зажимы — наилучший метод, позволяющий достигнуть герметичного соединения без нарушения изоляции.
Цельные алюминиево-медные гильзы (биметаллические гильзы), состоящие из медных и дюралевых деталей, объединенных в единую цельную конструкцию. Соединение разнородных жил происходит при помощи опрессовки. Поначалу проводники зачищаются, после вставляются в гильзу, которая спрессовывается и тем делает надежный контакт. Место соединения необходимо герметизировать специальной трубкой с изолирующим гелем. Под действием высочайшей температуры трубка сжимается и защищает контакт от негативных причин наружной среды.
Разветвительные сжимы либо в проф лексике «орешки». Эти элементы содержат внутри себя три биметаллические пластинки и стягивающие болты, заключенные в защитный корпус. В этом случае с жил снимается изоляция, а после они вставляются между пластинами и закрепляются болтами. Таковой способ в особенности подходит для дюралевых жил проводов, т.к. они достаточно чувствительны к шипам прокалывающих зажимов.
А сейчас несколько советов к подключению СИП в различных местах, а конкретно на опоре и на фасаде строения.

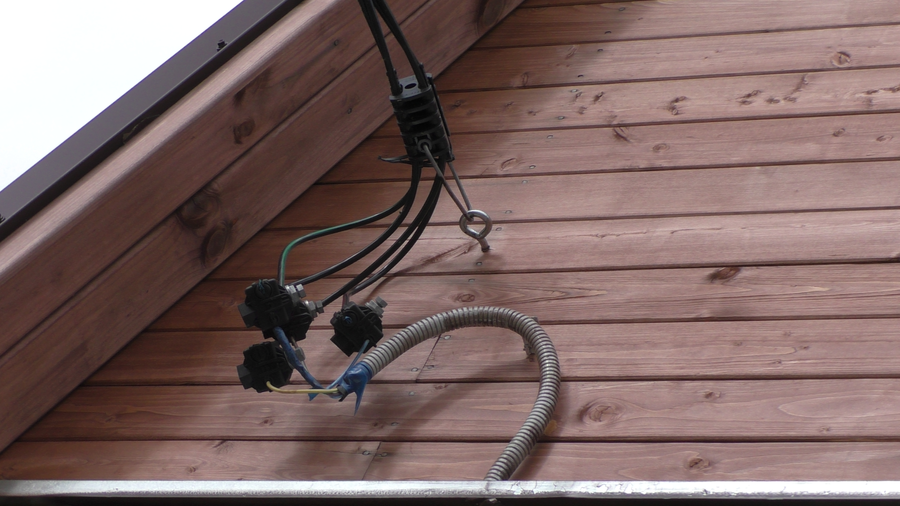

Идеальный вариант для монтажа на опоре — прокалывающие зажимы. Проколы случаются и в данном случае можно применять односторонне прокалывающие изделия.

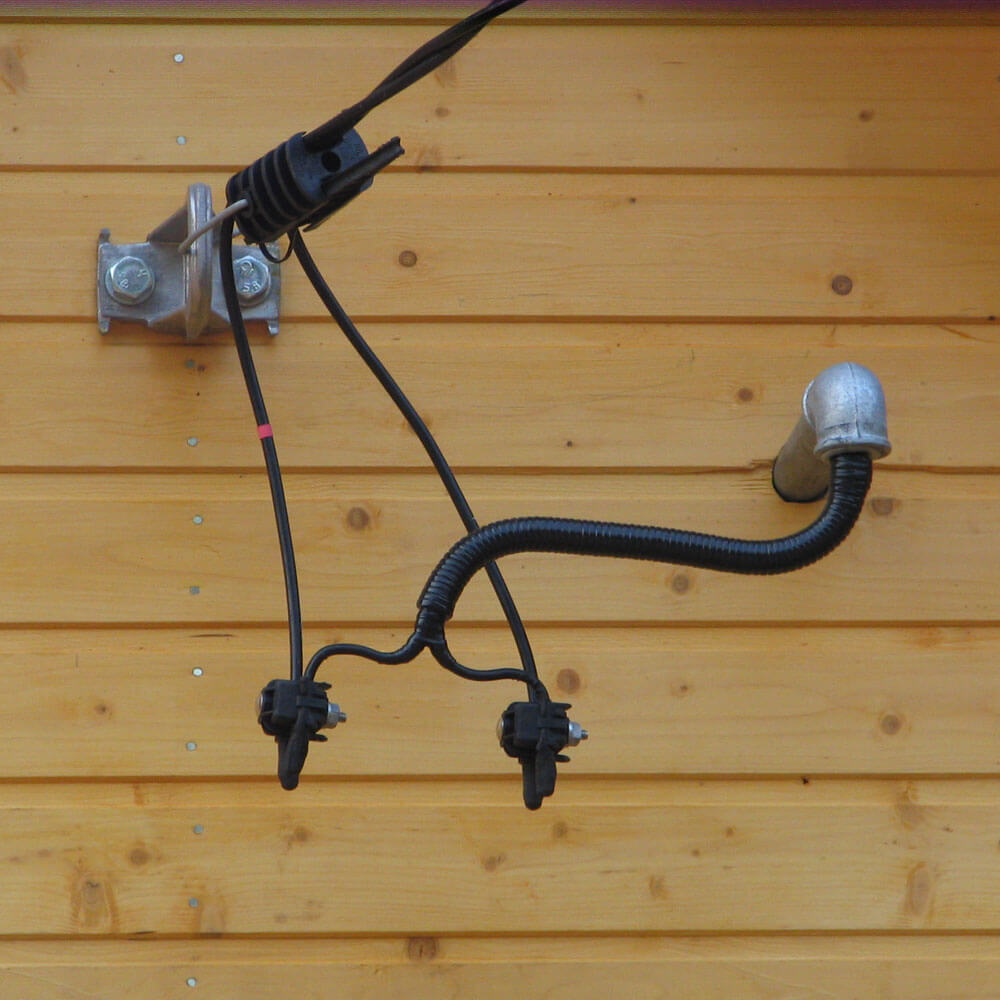

При соединении медного кабеля с СИП на фасаде строения не рекомендуется применять «орешки» (вопреки распространенному воззрению), т. к. они больше подходят для использования снутри помещений. Наилучшее решение — прокалывающие зажимы и алюмомедные гильзы.
Какой из методов избрать? Опирайтесь на определенную ситуацию, особенности сети и свойства проводов. На нашем веб-сайте вы можете избрать доброкачественную кабельную продукцию, а при общении со спецами получить грамотную консультацию.
