Как соединить сетевой кабель между собой

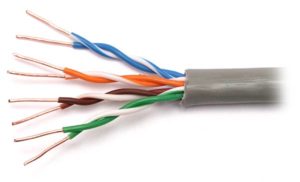

Витая пара — это кабель для соединения устройств в локальной сети. Снутри у него восемь разноцветных проводников, которые свиты между собой попарно. На каждом конце кабеля есть коннектор 8P8C. Да‑да, не RJ‑45, а конкретно 8P8C — конкретно так верно именуются штекеры, которые мы вставляем в роутер и компьютер.

Жилы снутри коннекторов размещаются в определённой последовательности зависимо от эталона — на данный момент животрепещущи T568A либо T568B. При всем этом порядок проводников в штекерах с 2-ух сторон может быть как одинаковым (прямой кабель), так и различным (кросс‑кабель). Первыми соединяются пассивное и активное устройства, к примеру, компьютер и роутер, а вторым — два пассивных, к примеру пара компов.

Во всём этом просто запутаться, но не торопитесь пугаться: серьезное соблюдение схожих правил было животрепещуще много годов назад. На данный момент порты во всех относительно современных устройствах могут автоматом распознавать тип соединения и подстраиваться под него. Потому непринципиально, какой кабель либо схему применять, — всё будет работать.

В большинстве случаев используют прямой кабель — дабы не путаться — и эталон T568B, как более животрепещущий. Мы советуем поступить конкретно так.

Исключение составляют разве что PoE‑устройства, вроде камер, которые получают питание по витой паре. При разном порядке жил на концах кабеля они не сумеют работать.

2. Приготовьте всё нужное

Вот что для вас пригодится:

• кабель;
• коннекторы 8P8C;
• кусачки либо ножницы;
• отвёртка с плоским шлицем.

Лучше, взять штекеров с припасом — на случай, если не получится с первого раза. Сама обжимка осуществляется особым инвентарем — кримпером. Но для разового применения брать его нет смысла. Ведь можно просто обойтись средствами находящимися под рукой, вроде плоской отвёртки либо ножика.

3. Снимите внешнюю оболочку с кабеля

Кадр: Electronics&Computers / YouTube

Отрежьте кусочек витой пары нужной длины и аккуратненько снимите по 2–3 см наружной изоляции с обоих концов. Её необходимо прорезать не до конца, дабы не разрушить жилы. Для этого возьмите ножницы, немного сожмите их и покрутите вокруг оси кабеля. Потом просто снимите надрезанную оболочку руками.

Не зачищайте очень много: если изоляция не будет входить вовнутрь разъёма, он плохо зафиксируется на кабеле и с течением времени контакт может нарушиться.

4. Выровняйте и подрежьте жилы

Кадр: Electronics&Computers / YouTube

Отрежьте капроновую нить, которая проходит вблизи с жилами, дабы она не мешала. Расплетите пары проводников, выпрямите их и выровняйте в одну линию. Сейчас кусачками либо ножницами подрежьте жилы на несколько мм, дабы они все были одинаковой длины.

5. Расположите проводники в правильном порядке

Схема размещения проводников в коннекторах для прямого кабеля T568B Иллюстрация: Артём Козориз / Лайфхакер

Как и уславливались, мы будем применять прямой обжим по схеме T568B. Ориентируясь на схему, расставьте все жилы в подходящей последовательности. Первым должен идти бело‑оранжевый проводник, а последним — карий. И так на обоих концах кабеля. Если после перестановки жилы стали разной длины — подрежьте их ещё раз.

6. Наденьте коннектор

Кадр: Electronics&Computers / YouTube

Переверните штекер язычком защёлки вниз. Возьмите его так, дабы сторона, куда вставляется кабель, была ориентирована к для вас, и воткните проводники в отведённое для них место. За ранее зачищать их не надо.

Проследите за тем, дабы жилы вошли до упора и не перепутались в процессе. Направьте внимание: для надёжного соединения в разъём должны заходить не только лишь проводники, но и 8–10 мм наружной оболочки.

7. Закрепите разъём

Кадр: Electronics&Computers / YouTube

Дальше необходимо зафиксировать штекер, который нужен для того, дабы кабель ненароком не выдернулся и вы не остались без веба. Это можно выполнить и позже, но лучше не откладывать: так не придётся придерживать жилы при обжиме.

Для этого разверните штекер контактами ввысь и положите на стол либо другую твёрдую поверхность. Удостоверьтесь, что наружняя оболочка заходит чуток поглубже фиксатора. Если это не так, выньте провод и незначительно укоротите жилы. Надавите отвёрткой на маленький лепесток в углублении у края разъёма, дабы придавить кабель.

8. Сделайте обжим

Кадр: Electronics&Computers / YouTube

Сейчас самое время обжать коннектор. При наличии кримпера его довольно легко воткнуть в инструмент и надавить на ручку. Мы же будем действовать чуть по другому. Но этот метод ненамного труднее.

Не переворачивая штекер, придерживайте его рукою. Возьмите плоскую отвёртку и с усилием (но не чрезмерным) поочерёдно надавите на все контакты. Вы почувствуете, как они поддадутся и мало опустятся, прорезав изоляцию жил и зафиксировав их.

Верно обжатые контакты должны размещаться вровень с поверхностью штекера — они должны быть малость утоплены в неё. В неприятном случае коннектор будет туго вставляться в разъём.

9. Проверьте работу кабеля

Остаётся соединить нашей витой парой роутер и компьютер (ну либо другие устройства) и проверить, есть ли веб. Если всё изготовлено правильно, то на разъёмах гаджетов замигают светодиоды и через пару секунд появится подключение.

Если кабель не заработает, попытайтесь ещё раз прожать контакты — может быть, какой‑то из них сел не стопроцентно. Также непременно удостоверьтесь, что жилы в коннекторе размещены в правильной последовательности. Если они спутаны — обрежьте штекер и сделайте обжим ещё раз.

Читайте также ��⚙️��

• Как подключить 2-ой монитор к компу
• Как подключить камеру к компу
• Как подключить компьютер к телеку
• Как подключить проводные и беспроводные наушники к компу
• Как подключить телефон к телеку при помощи провода?

Инженер-механик, отлично разбираюсь в технике и разработках. Более 10 лет пользуюсь Mac и iPhone, знаю всё об экосистеме и продуктах Apple. Не только лишь пишу, но и умею и люблю работать руками. 3 года трудился автослесарем, машину чиню только сам. Спроектировал и с нуля выстроил дом своими руками, накопив по ходу много опыта. Обожаю олдскульные видеоигры и комиксы, играю на гитаре.

Удлинение веб кабеля в домашних критериях: переходники и скрутки

Современные технологии позволяют подключаться к высокоскоростному вебу многими методами: проводным и беспроводным, модемным и мобильным подсоединением. Невзирая на то, что беспроводное онлайн-включение становится все популярнее (даже в домашних критериях) большая часть юзеров предпочитает проводную связь за дешевые тарифы, высококачественное включение, высшую скорость связи.

Как удлинить провод веба

Кабельное подсоединение — самое надёжное, с ним фактически не появляется заморочек. Витая пара размеренно передает сигнал, невзирая на расстояния и помехи, которые для беспроводной сети нередко являются критическими. Но время от времени создаются ситуации, когда кабель может порваться либо просто не хватает несколько метров достать до компьютера либо роутера, и при сложившемся затруднении его необходимо удлинить.

Соединительный компьютерный кабель — восьмижильная витая пара — эксплуатируется провайдерами для прокладки локальной сети к компьютерной технике снутри помещения. Это связано с тем, что таковой кабель дешевле, проще и удобнее в монтаже. Нарастить четыре пары, различных по цвету в изоляции, и свитых между собой медных проводков, полностью может быть без помощи других, если вблизи нет спеца, сэкономив при всем этом средства.

Существует несколько обычных методов соединить либо удлинить провода по мере надобности:

• особыми адаптерами;
• скручиванием проводников своими руками;
• самостоятельной пайкой.

Направьте внимание! Одним из обычных методов удлинить LAN-кабель — использование особых приспособлений, которые применяются зависимо от технических черт витой пары. Они могут соединяться с кабелем через вилку RJ-45 либо без неё.

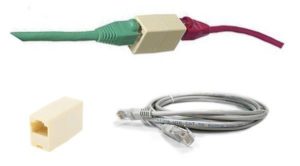

Самые распространённые из них «джойнер» — бочонок-соединитель RJ45, который имеет другое название — муфта. Применяется он для присоединения 2-ух отрезков кабеля в одну целую часть.

Адаптером можно пользоваться, если оба конца онлайн-кабеля за ранее обжаты компьютерной вилкой. Провод обжимается с 2-ух сторон особым штекером RJ-45 и вставляется в «джойнер», в каком имеются два разъема RJ-45. Остаётся просто подсоединить с 2-ух сторон два компьютерных кабеля, и наращивание проводов готово.

Направьте внимание! Все сетевое компьютерное оборудование подключается с внедрением коннектора RJ-45. Если верно соединить провода, утрата сигнала будет малой и качество связи не пострадает.

В продаже имеются и другие приспособления для наращивания LAN-проводника — каплеры. С их применением удлинить кабель просто и комфортно. Не надо обжимать концы кабеля в коннектор, и не будет нужно особый инструмент.

Каплер — соединительная коробка для LAN-кабеля представляет собой блок с 16 ножевыми контактами. Для коммутации проводов снимается крышка, и соблюдая цветовую маркировку по схеме делается их подсоединение. С обеих сторон в неё заводится провод, и при помощи отвёртки закрепляется. Эстетически всё смотрится эффектно и аккуратненько.

В некоторых случаях комфортно подсоединить к закрепленной на стенке розетке RJ-45 компьютерный кабель, обжатый вилками RJ-45. Компьютерная розетка создана для включения компов в сеть-онлайн. Конструкция её имеет с одной стороны разъем RJ- 45, с другой — 8 ножевых контактов, (снаружи она похожа на телефонную, только обширнее). С проводника снимается его наружняя оболочка на 3 см, пары расплетаются на длину 1,5 см. Проводки по очереди заводятся в контакты, заправляются лезвием отвертки.

Направьте внимание! Резвое наращивание кабеля, без зачистки провода от изоляции, можно выполнить при использовании скотчлока — малогабаритного пластмассового соединителя с металлическими контактами.

Они подходят для слаботочных цепей и нередко применяются для ремонта компьютерных и телефонных сетей. Есть их различные модификации. В собственной конструкции они имеют U-образный прорезающий изоляцию контакт. Провода соединяют цвет-в-цвет.

Крышка адаптера имеет защелку, которая после сжатия плоскогубцами фиксируется и уже не разжимается. Недочетом будет то, что после ремонта провода выходит маленький пучок клемм, которые торчат во все стороны. Компактно их упрятать не получится.

Сплиттер — тройник, который имеет один вход и два выхода. Удлинение интернет-кабеля при применении сплиттера применяется в тех случаях, когда провод уже проложен, и дабы к одному 8-жильному кабелю подключить 2 компьютера, разделяя по 4 жилы для каждого.

Направьте внимание! Сплиттер не делит одну линию на два ПК. В витой паре провайдера применяется 4 рабочих контакта, а 4 —

незадействованных. Они применяются для того, дабы подключить к ним другое оборудование.

Как соединить веб кабель между собой методом спаивания

Самый надёжный и высококачественный метод соединить провода — их спаять. Это сложнее и занимает больше времени, чем наращивание при помощи переходников, и при всем этом нужно иметь опыт и инструменты. Процесс пайки просит аккуратности, дабы не разрушить жарким паяльничком примыкающие провода.

Для работы пригодятся:

• инструменты для снятия изоляции и зачистки медных проводов;
• паяльничек, лучше с автономным питанием.

Перед пайкой проводится подготовка кабеля. Зачищается изоляция с большой осторожностью, дабы не разрушить медные жилы. Провода подбираются по цвету и прикладываются друг к другу. Дабы комфортно было их паять, можно сцепить между собой. Места соединения после паяния изолируют изоляционной лентой, дабы они имели наилучший эстетический вид и наилучшую плотность.

Ремонт порванного провода для веба

При повреждении онлайн-кабеля можно провести скручивание проводников. Это самый обычной метод, не требующий специального инструмента и способностей. По воззрению профессионалов, таковой метод может усугублять характеристики шнура: скорость сигнала может пострадать, дополнительное сопротивление воздействует на стабильность подключения. Но провод все равно остается рабочим и понадобится хотя бы для временного использования.

Направьте внимание! При обстоятельствах, когда другие методы наращивания не подходят, можно применить обычной и понятный способ скручивания.

Как удлинить веб кабель скручиванием? Провод разрезается в том месте, где он повреждён, и если необходимо его нарастить, вклинивают удлинитель — дополнительный кусочек LAN-кабеля.

Разработка скручивания проходит по этим же правилам, как и подготовка кабеля для сращивания пайкой. Внешнюю оболочку провода надрезают вдоль на 8 см. Можно на сто процентов не резать, а отыскать снутри нить и потянуть за нее, дабы изоляция разрезалась.

Надразрезанная изоляция остаётся на проводе, дабы после окончания работы прикрыть ею образованные переплетённые провода. Таким самым методом подготавливают вторую сторону кабеля. Зачищенные, приблизительно на сантиметр от изоляции проводки, нужно скрутить попарно. Они разбираются по цветам и между собой соединяются однообразные провода. Осуществляется скручивание от основания изоляции и скручиваются на этом же уровне.

Направьте внимание! После окончания работы скрутки приравниваются, и у них обрезаются острые концы.

Потом скрученные проводки сгибают напополам и придавливают для механической прочности. Любая скрутка изолируется по отдельности изоляционной лентой для большей надежности и плотности. Если их бросить не заизолированными, то они будут смотреться эстетически безобразно, и это может привести к недолгому использованию из-за резвого облома, когда на них будет применяться физическое воздействие.

Как вариант комфортного и надежного удлинения компьютерного кабеля можно применить роутер. При всем этом методе сам провод не надо будет удлинять. Если длины протянутого провода не хватит, можно установить маршрутизатор и к нему провести кабель, который будет соединять его с компом.

Этот метод дозволит включить к сети не один компьютер, может быть подключение дополнительных устройств за счёт Wi-Fi связи. Если приобрести роутер, то в данном случае можно отрешиться от кабеля.

Направьте внимание! Если планируется применять только один компьютер и не подключать к сети другие устройства, можно применить наращивание шнура и не тратиться на маршрутизатор. Если юзер употребляет не только лишь один компьютер, но и другие устройства, то внедрение роутера будет более отлично.

Глобальная сеть стала неотъемлемой частью ежедневной жизни многих людей. Сейчас практически в каждый дом проведен веб. Компьютер подключается к вебу при применении кабеля сети. Сейчас часто встречающийся метод соединения онлайн-связи делается через локальную сеть.

Подгорнов Илья Владимирович Всё статьи нашего веб-сайта проходят аудит технического консультанта. Если у Вас остались вопросы, Вы всегда их сможете задать на его страничке.

Самые животрепещущие методы удлинения сетевого кабеля

В данном материале, мы хотим предложить разглядеть более действенные и животрепещущие методы, как удлинить веб кабель. Удлинение витой пары средством обычных подручных инструментов, с наименьшими затратами времени и ресурсов. В данном материале будут предоставлены комфортные, пошаговые методы действий, для удлинения сетевых шнуров любого назначения, данные способы подходят не только лишь для стационарных кабелей, которые устанавливал провайдер, но также и для всех других, дополнительных видов сетевых шнуров.

Удлинение сетевого веб шнура, проложенного компанией веб провайдера, соединяющего аппаратные ресурсы их компании с ПК юзера, является более нужным запросом в текущее время. В данной статье, мы будем рассматривать методы удлинения шнуров с витой парой, без применения инструмента для обжима витой пары, для оптоволоконных кабелей, данный материал будет неактуальным.

Необходимость удлинения сетевых шнуров, появляется достаточно нередко, при проведении бытовых ремонтов, перестановке устройств перифирии и различного оборудования, перемещении мебели и иных бытовых обусловленностях. В схожих ситуациях, появляется неувязка, что просто незначительно не хватает длины кабеля, очевидно из данной ситуации есть несколько вариантов выхода: обратиться к услугам компании провайдера или специализированных контор, подстраиваться под длину имеющегося кабеля, и совершать работы и перестановки относительно имеющихся способностей, или же пользоваться более обычным и комфортным вариантов – выполнить самостоятельную «подточку» сетевого шнура. До того как приступать к самостоятельной работе с кабелем, советуем ознакомится с полезными советами:

1. По мере надобности удлинить стандартный сетевой шнур, обеспечивающий соединение компьютера с роутером, более оптимальным вариантом, может быть приобретение нового кабеля нужной длины, по стоимости он обойдется ненамного дороже удлиненного, и при всем этом его надежность будет более высочайшей. Так как хоть какое искусственное соединение, средством дополнительных разъемов и штекеров, а тем паче скрутки, не являются довольно надежными в эксплуатации. Произвести обжим витой пары, можно в фактически любом салоне цифровой техники;
2. На случай если в помещении, еще не расположен роутер, следует обмозговать вариант его установки, может быть данный вариант станет более комфортным и оптимальным для вашей ситуации, в отличии от прокладки нового кабеля, в особенности если он является встроенным в стенки или проложен другими не поверхностными методами. Если имеются компы стационарного типа, их можно будет подключить к роутеру как средством прокладки дополнительного шнура, так и установки специального адаптера для приема «Wi-Fi» сигналов. Такие адаптеры являются довольно комфортными, мобильными и несильно дорогими;
3. Если ситуация сложилась конкретно вокруг соединения сетевого шнура, можно связаться с консульством вашего веб провайдера, и разъяснить сложившуюся ситуацию, они сумеют предложить для вас более применимые и оптимальные решения вашей трудности. Часто они идут навстречу своим клиентам, и оказывают бесплатные услуги по подмене шнура, или проводят работу со скидкой и т.п.;
4. Если помещение оборудовано веб розетками, можно разглядеть решение сложившейся задачи, средством применения данных розеток.

Если же единственным или нужным вариантом является удлинение шнура, самым наилучшим методом будет использование особых соединителей. При правильном соблюдении всех мер процедуры, конечный итог будет довольно высококачественным. Воспользоваться способом скрутки более неприемлемый вариант (может быть нестабильное соединение), и допустимы только в качестве временной меры, если удлинить кабель необходимо срочно, но всех подходящих частей нет под рукою.

Удлиняем шнур при помощи соединительного переходника

Данный способ является универсальным и его можно применять для соединения основного шнура от провайдера, или для объединения шнура ПК, модема, роутера и т.п.

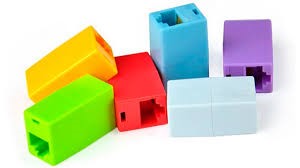

Соединительный переходник

Такие переходники именуют джойнерами, они довольно ординарны в выполнении, имеют вид двухстороннего разъема, для штекера сетевого шнура. Для использования данного переходника, необходимо дабы концы кабелей, бывальщина обжаты, и обустроены конекторами. Данную операцию можно сделать средством особых устройств, или обыденных бытовых инструментов.

Применяя данный способ, в процессе приобретения сетевого кабеля, можно попросить обжать его конкретно в сервисе, данную операцию делают во всех магазинах, занимающихся реализацией схожей продукции. Имея переходник и обжатые кабеля, предстоящий процесс соединения совершенно прост, нужно кабеля подсоединить к разъемам переходника и все, работа окончена.

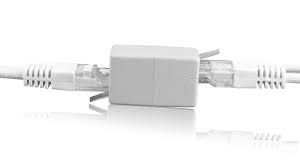

Кабеля подсоединенные к разъемам переходника

В качестве аналога, можно применять переходники типа – каплеры, они являются довольно комфортными, и в эксплуатации даже намного проще чем переходники типа – джойнер, так как при их использовании нет необходимости проводить такую дополнительную операцию как обжимка кабеля. Их нередко путают со сплиттерами, данному моменту необходимо уделять повышенное внимание.

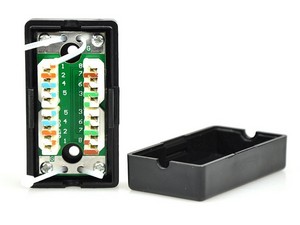

Переходник типа – каплер

Удлинение кабеля для ПК, ТВ, модема или роутера

Если недостаточно длины сетевого шнура, для подключения модема, роутера, либо каких-то устройств перифирии, можно воспользоваться все теми же переходниками для сетевых кабелей. Но не следует забывать, что удлинение кабеля хоть каким методом, всегда будет не настолько хорошим вариантом, по сопоставлению с всеполноценным шнуром, и по способности стараться применять конкретно их, или подключать устройства средством беспроводных систем.

Соединение сетевого шнура средством скрутки

Как ранее указывалось в статье, данный способ является не самым надежным (сетевое соединение может быть нестабильным, и временами совсем исчезать), но и он нужен, в особенности в тех случаях, когда необходимо краткосрочно обеспечить соединение 2-ух кабелей, средством чего удлинить основной шнур.

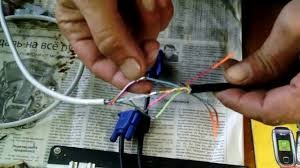

Данный способ не является каким-то сложным в выполнении, нужно аккуратненько, и в тоже время кропотливо зачистить оба концевых участка кабелей, и аккуратненько скрутить их в согласовании с цветом каждого из ответвлений. Каждое отдельное ответвление, нужно в неотклонимом порядке их изолировать, при помощи изоляционной ленты, или особых термоусадочных трубок. Самым сложным моментов в данной операции является зачистка и скрутка ответвлений, в сетевых шнурах проводки довольно тонкие и хрупкие, и часто они переламываются.

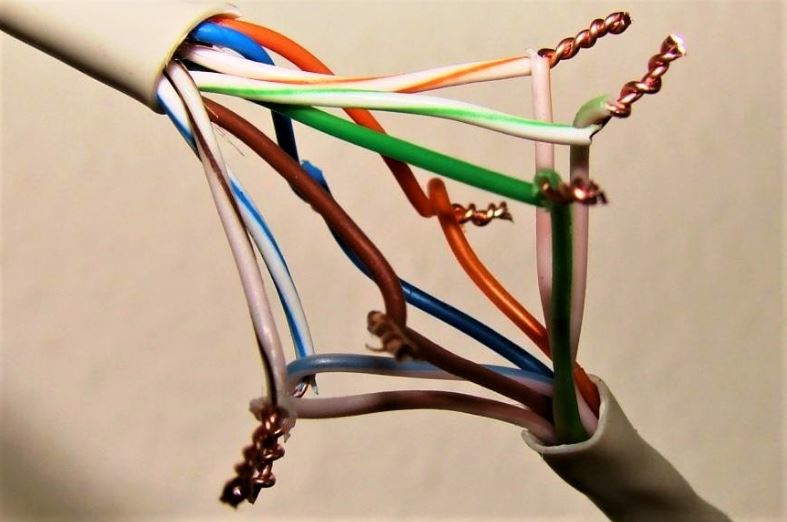

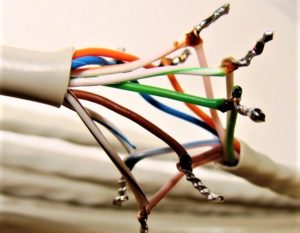

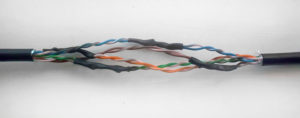

Процесс скрутки

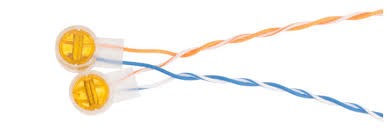

Для более надежного соединения, в процессе скрутки, можно применять скотчлоки, они представляют собой маленькие соединительные блочки, которые комфортны в использовании и довольно дешевенькие (100 штук стоит порядка 4 баксов, в некоторых магазинах они продается поштучно и обойдутся совсем в копейки).

Соединение средством скотчлоков

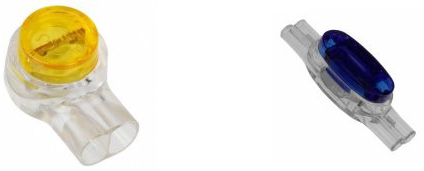

скотчлок

Выполнив скрутку всех жил кабелей и про изолировав любой из них раздельно, для большей надежности, нужно заизолировать и само место соединения кабелей. При использовании скотчлоков, изоляция отдельных жил не нужна, так как данные элементы служат и соединителями, и изоляцией, а вод общая изоляция соединения не помешает, как и при стандартном способе скрутки, это убережет данный соединительный сектор от разрывов переломов и иных механических повреждений. Хоть какой из вышеприведенных методов можно применять не только лишь для удлинения сетевых кабелей, но также и для ремонта кабеля, к примеру, в случае очевидно установленного повреждения (перелом, пережим, разрыв кабеля и т.п.).
